ЛСП66ЕхnR (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR |
Мощность: | 18 Вт |

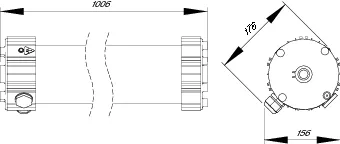

Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ

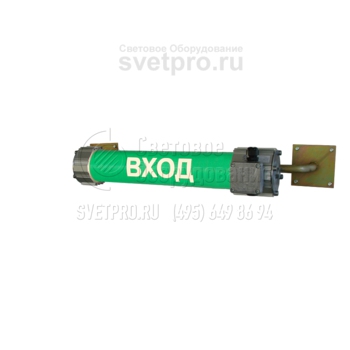

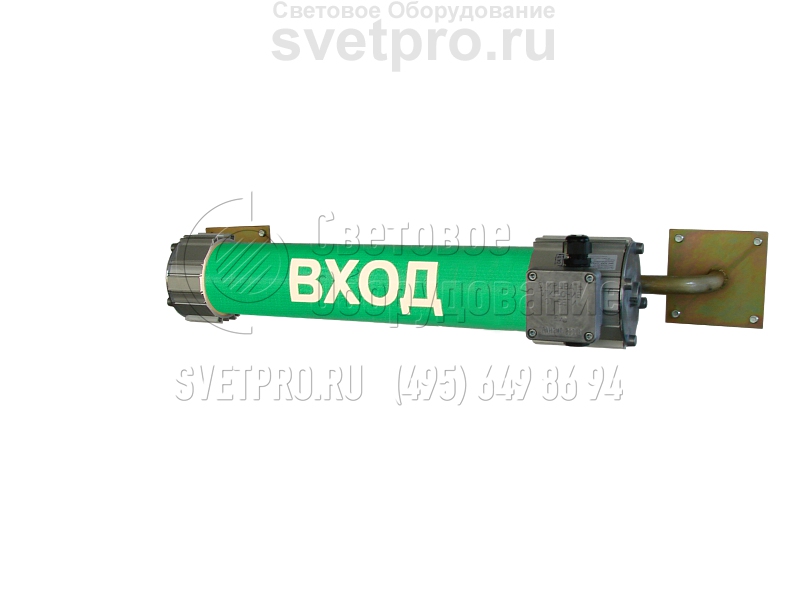

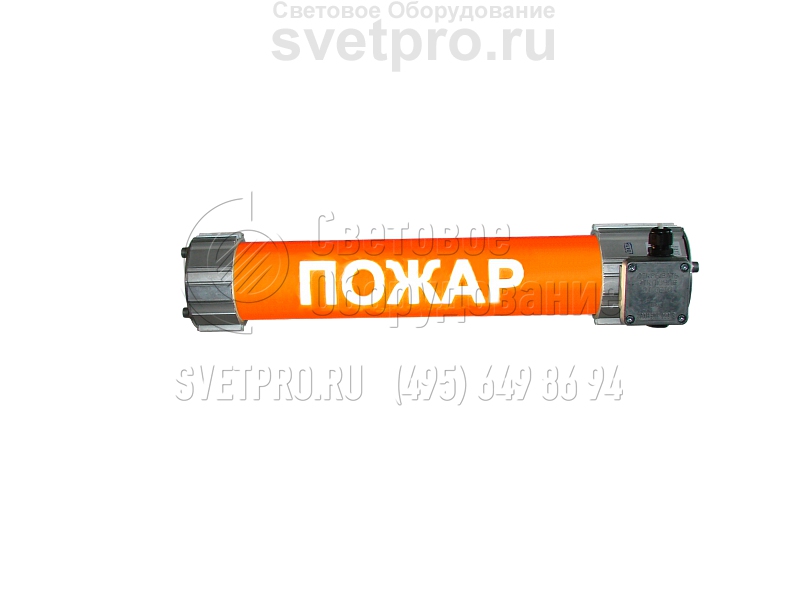

Световые табло, созданные на базе взрывозащищенного светильника ЛСП66ExnR, могут применяться во второй зоне промышленных предприятий, которая выделяется в связи с вероятностью образования взрывоопасной среды при аварийных ситуациях. Критические моменты имеют место на объектах газовой отрасли, нефтепереработки и деревообработки, производства химической, лакокрасочной, текстильной продукции.
При установке табло применяются крепления, характерные базовой комплектации – универсальные скобы или версии, входящие в дополнительный перечень. Вводная коробка соблюдает герметичность тупикового или транзитного монтажа.
Различимость текста, содержание и цветовое наполнение которого установлено при заказе, обеспечивают лампы Т8. Модификации представляют одно- и двухламповые модификации с мощностью лампы 18 Вт. Работу источника света поддерживает ЭПРА или ЭмПРА. Все изделия выполнены в типоразмере 1. Корректность использования табло зависит от соблюдения диапазона рабочей температуры: -20°С – +40°С.
Корпус и крышки ЛСП66ExnR (Табло) устойчивы к коррозии. Светопропускающий узел: труба и корпусные детали, объединен в неразборную конструкцию. Резьбовой лабиринт, ограничивающий пропуск газов, источник взрывозащиты. Степень защиты – IP65.
Конструкция

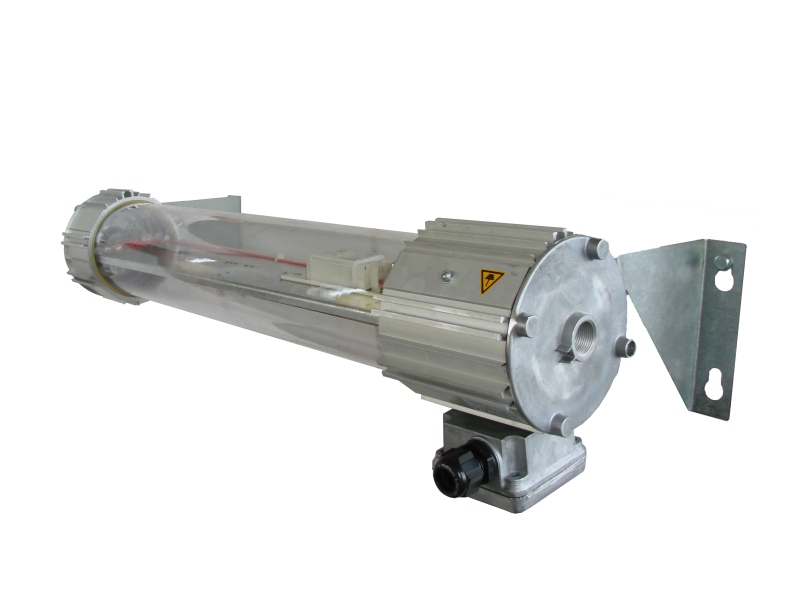

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | -15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

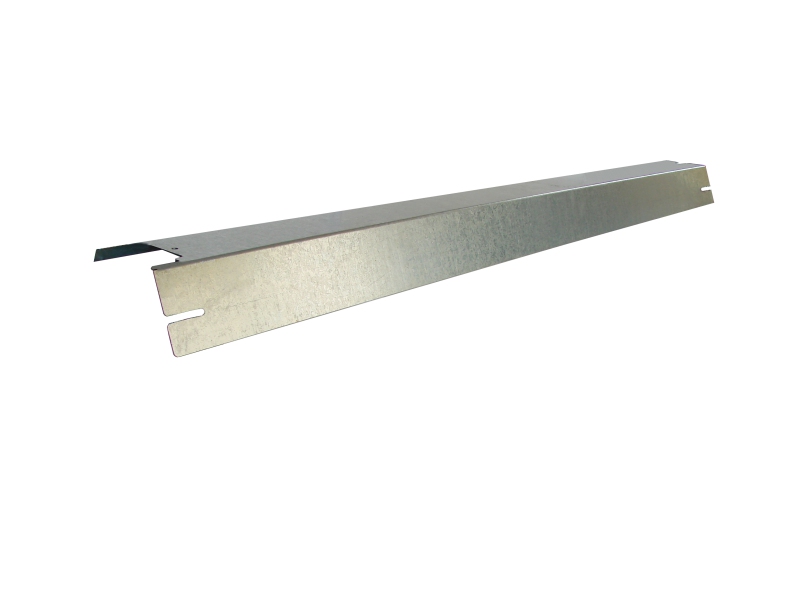

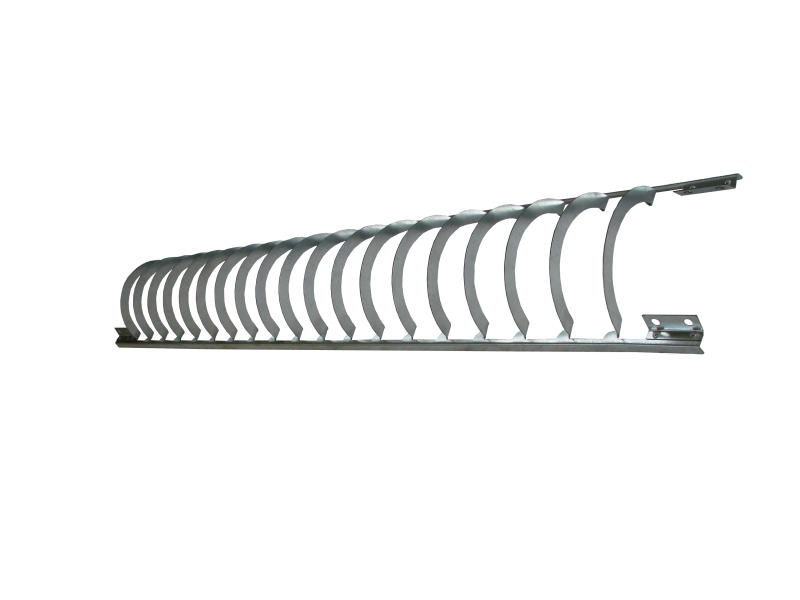

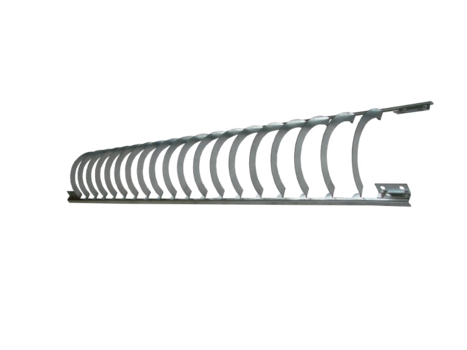

Дополнительная комплектация

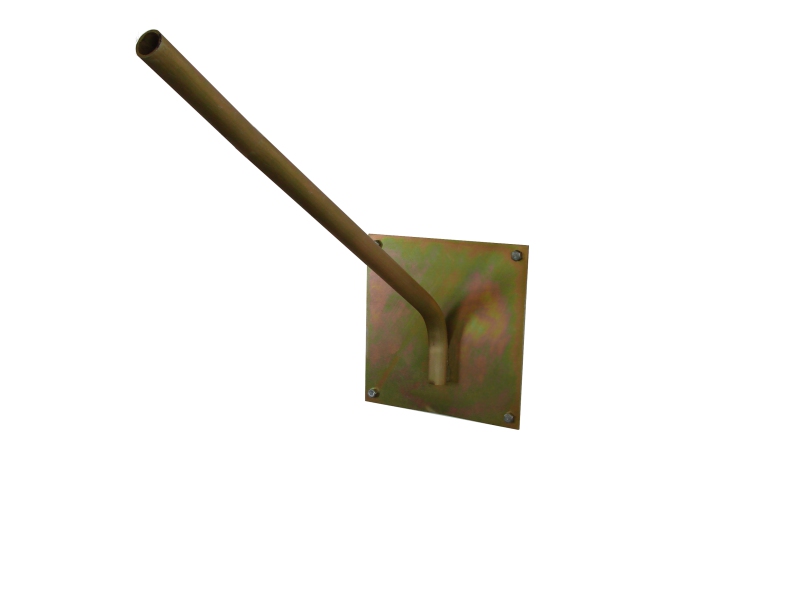

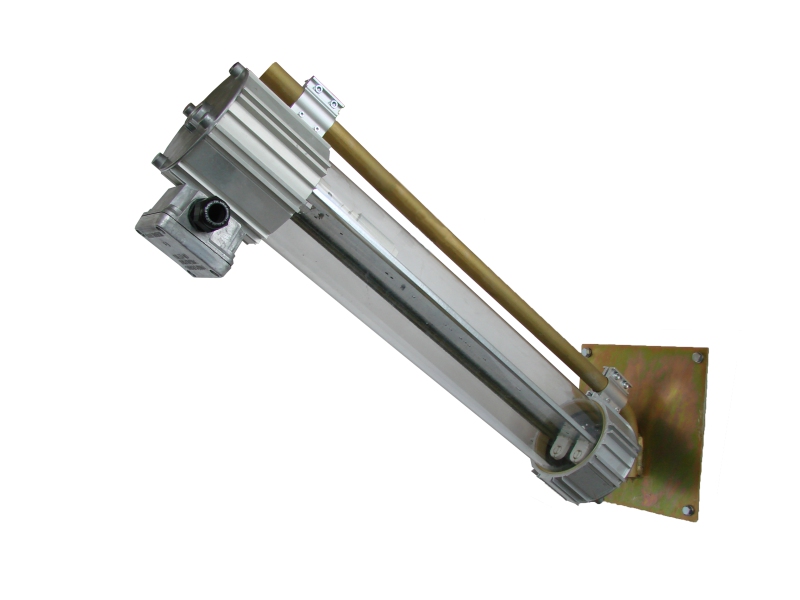

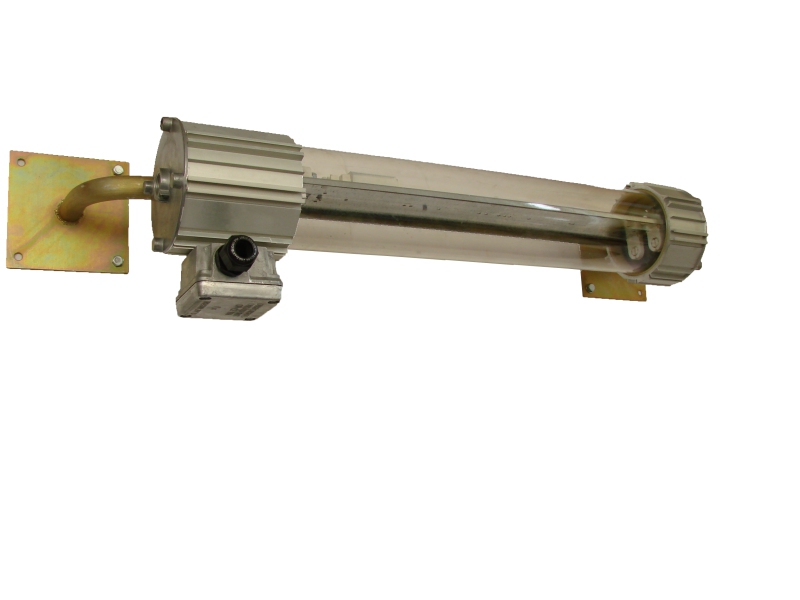

Варианты установки и крепежа

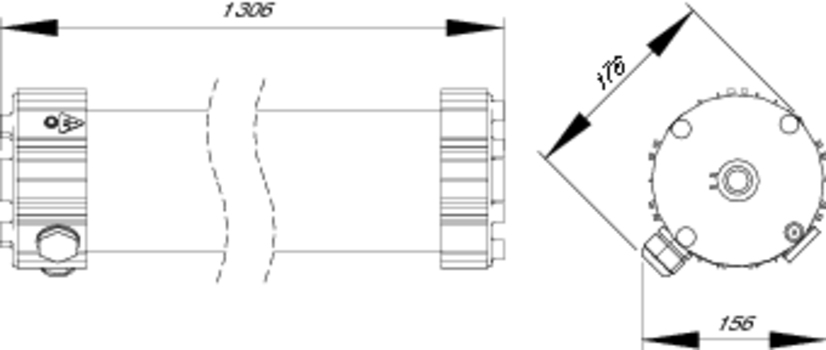

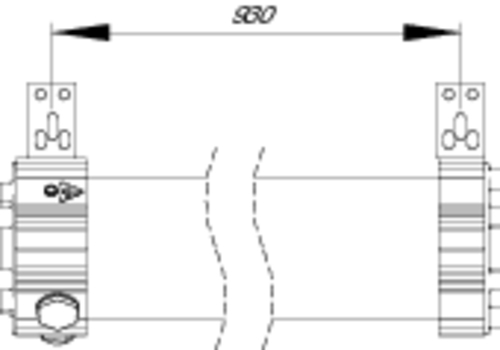

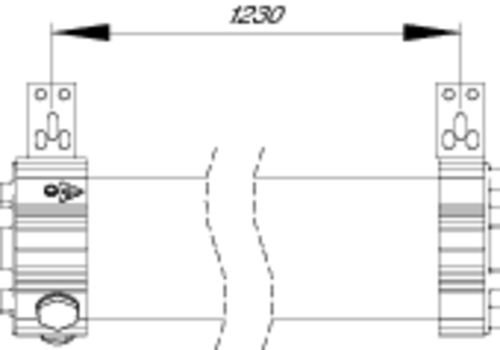

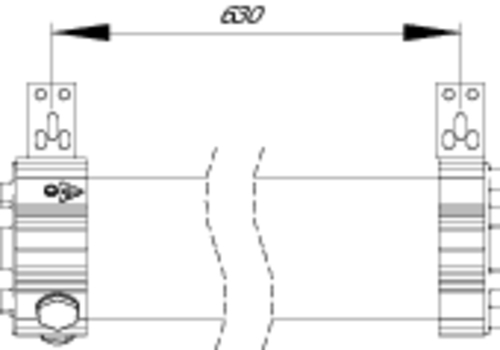

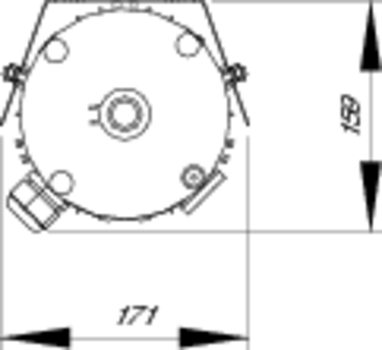

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Типоразмер |
---|---|---|---|---|---|---|
136041 | ЛСП66 ExnR 1х18 Табло | G13 | -20°С…+40°С | Нет | 5,5 | 1 |
136042 | ЛСП66 ExnR 1х18 Э Табло | G13 | -20°С…+40°С | Есть | 5,5 | 1 |
136043 | ЛСП66 ExnR 2х18 Табло | G13 | -20°С…+40°С | Нет | 5,5 | 1 |
136044 | ЛСП66 ExnR 2х18 Э Табло | G13 | -20°С…+40°С | Есть | 5,5 | 1 |
