НСП47-Ф Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | НСП47-Ф |
Мощность: | 45 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НСП47-Ф применяются в зонах 1 и 2 объектов, на территории которых не исключено образование взрывоопасной среды. Область применения распространяется на предприятия нефтепереработки и деревообработки, лакокрасочной, химической, текстильной промышленности.

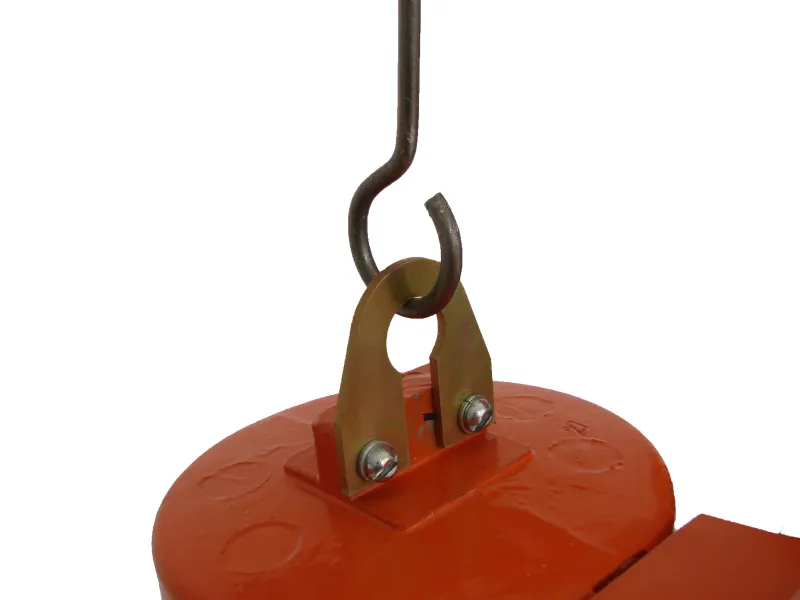

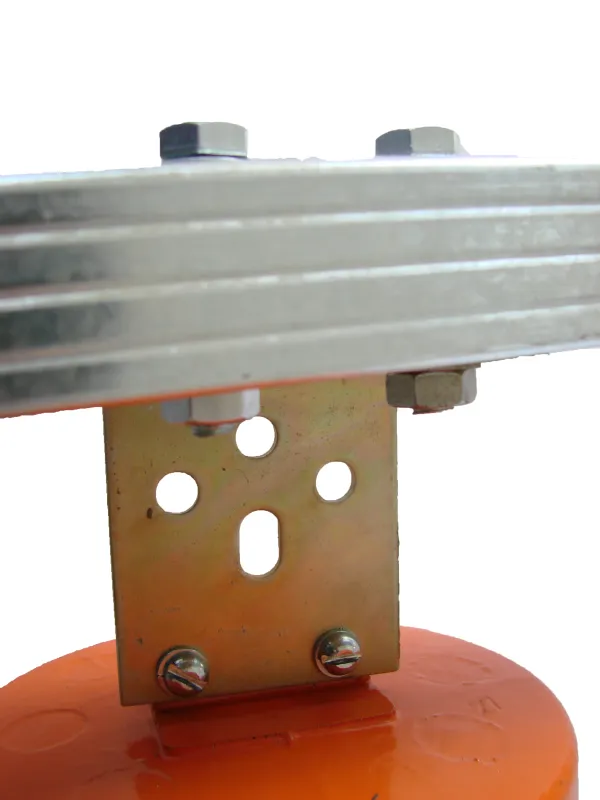

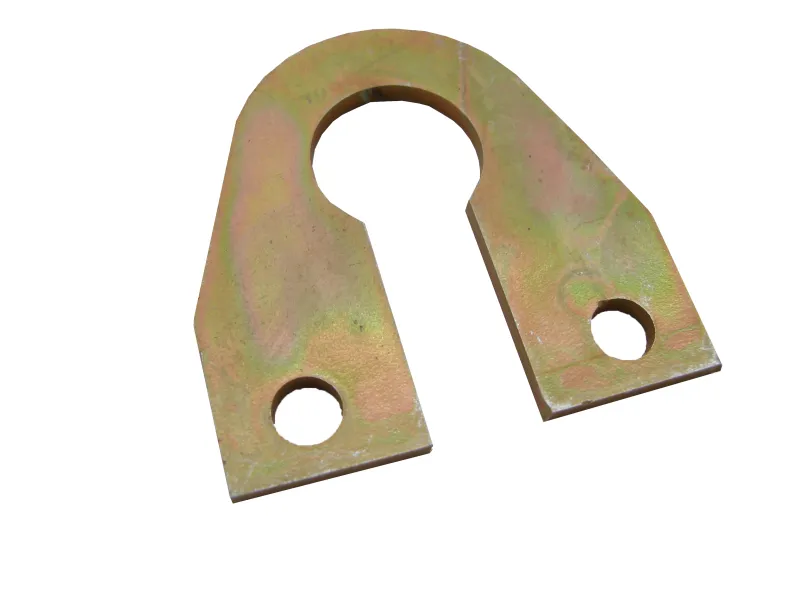

Подвесная установка на монтажный профиль, трубу, крюк осуществляется с применением крепежа: комбинированного и поворотного подвеса, универсальной скобы, серьги. Вводная коробка в базовой комплектации (один ввод и одна пробка) обеспечивает тупиковый монтаж. Дополнительная комплектация позволяет применить транзитное подключение.
В корпусе светильника предусмотрен патрон для КЛЛ с цоколем Е27. ЭПРА входит в состав изделия. Мощность лампы, соответствующей формату оптического отсека, 45 Вт. Корректная эксплуатация модели соблюдается при температуре в помещениях или на открытых площадках: от отрицательной (до – 20°С) до положительной со значением не более 40°С.

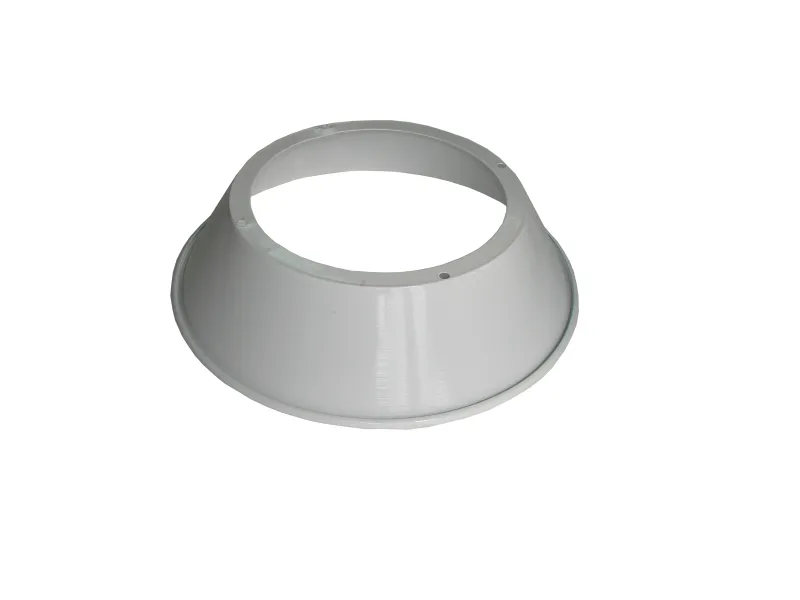

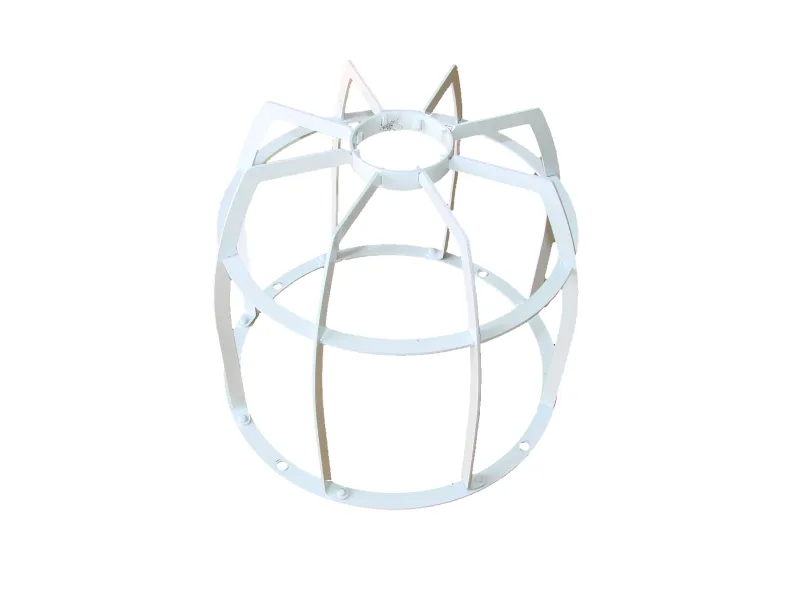

Защитный угол 15° обеспечит внешний отражатель, от механических воздействий защитит металлическая решетка. Взрывонепроницаемая оболочка получена применением резьбового лабиринта, объединившего составные части: корпус и узел крепления светопропускающего колпака. Герметичность оптического отсека – IP65.
Конструкция

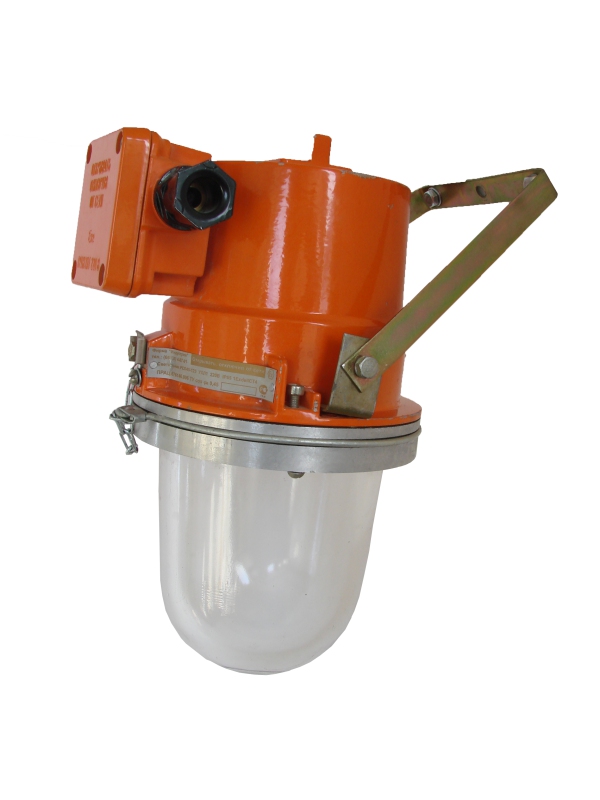

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

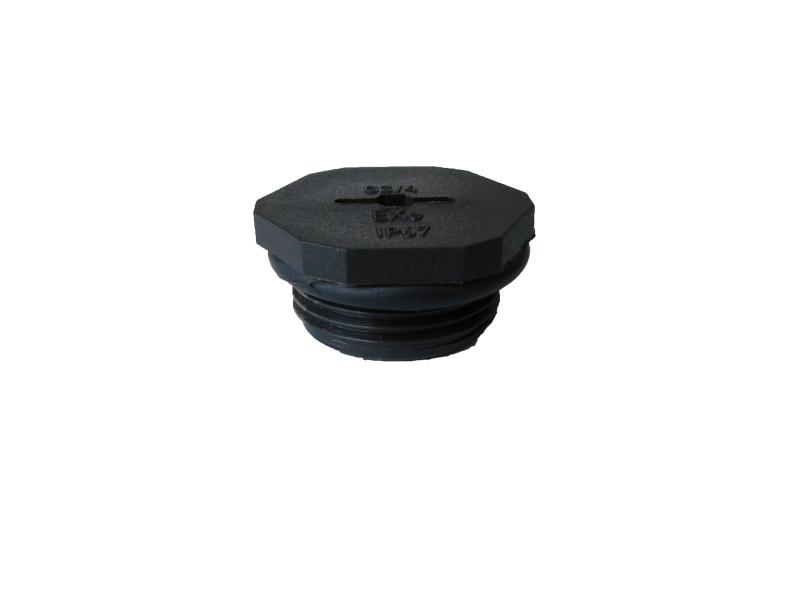

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

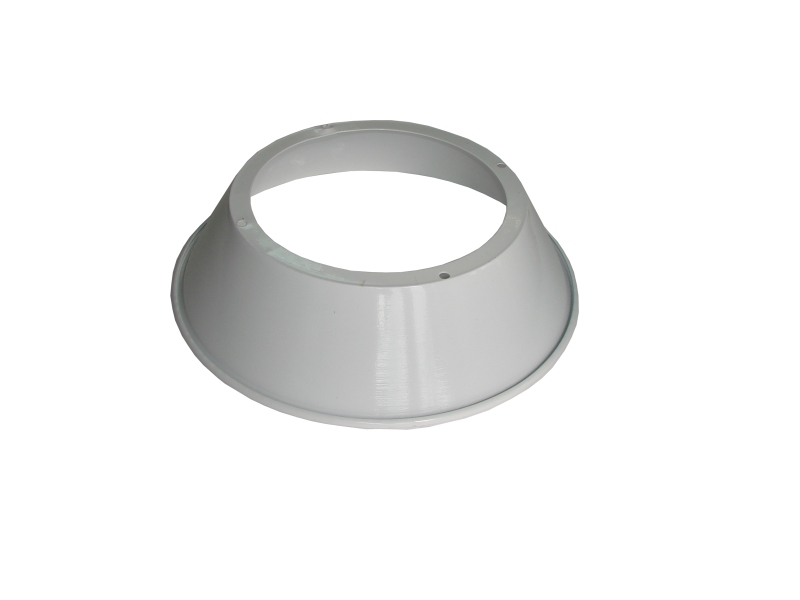

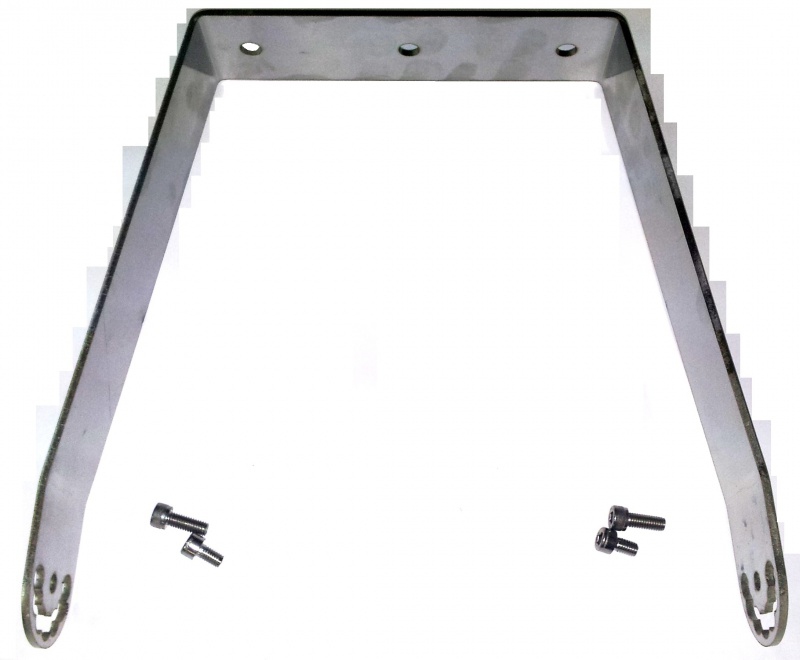

Дополнительная комплектация

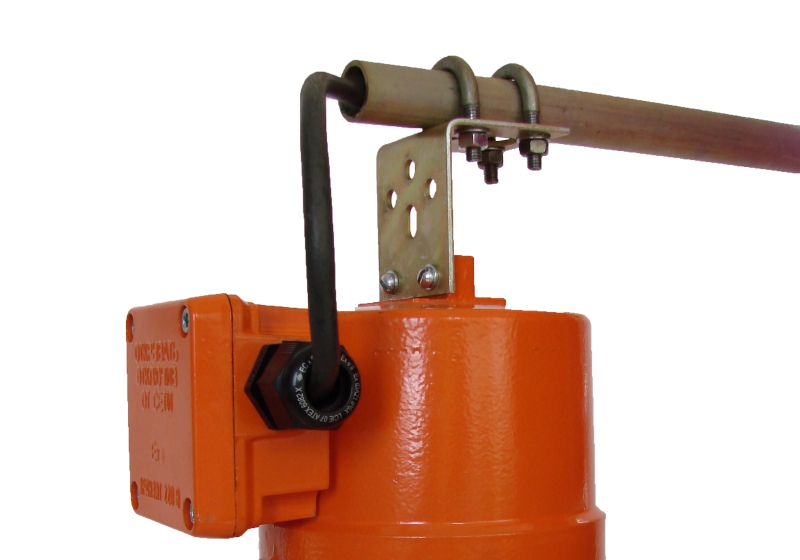

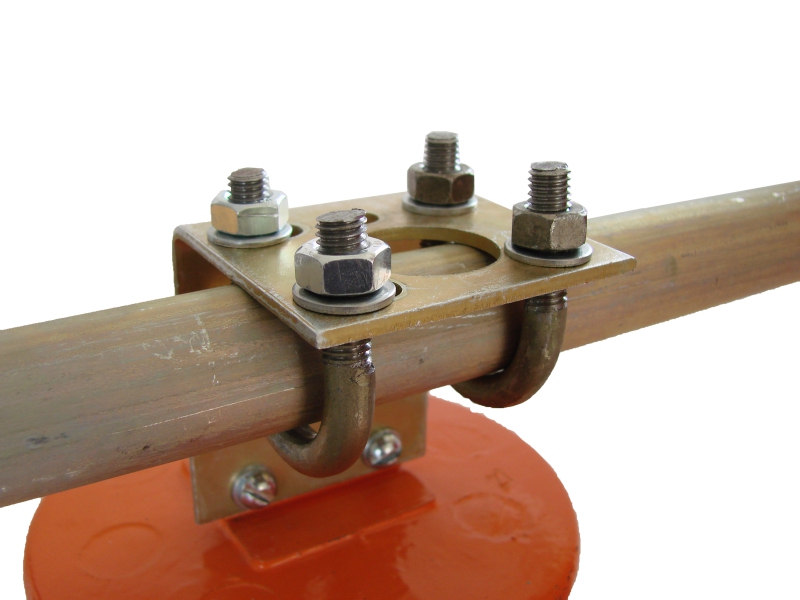

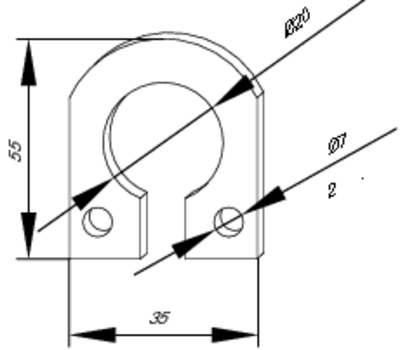

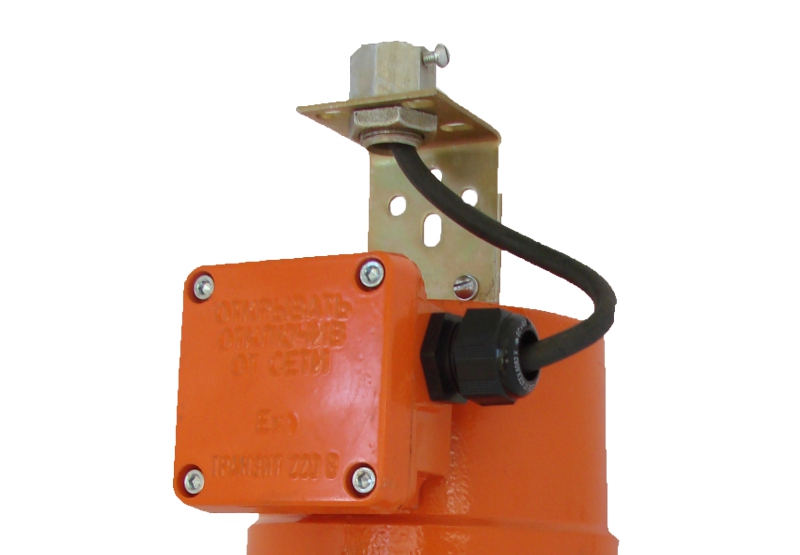

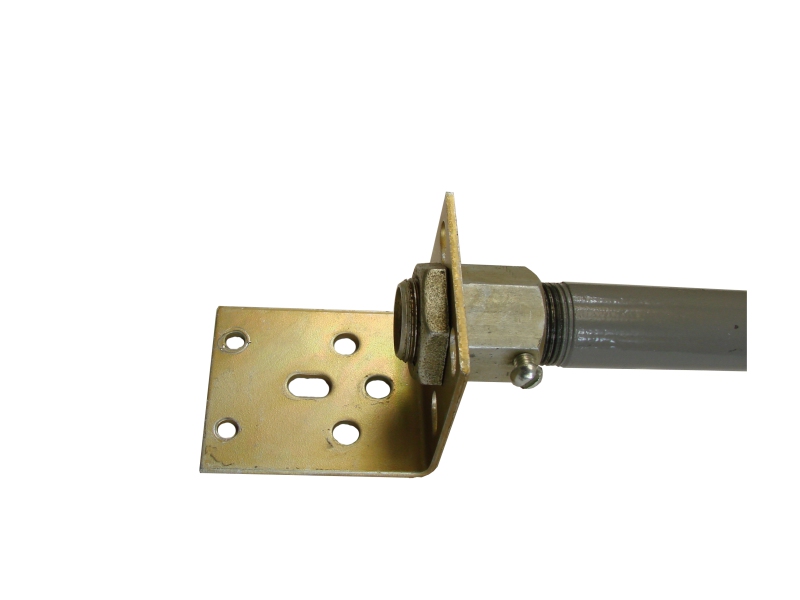

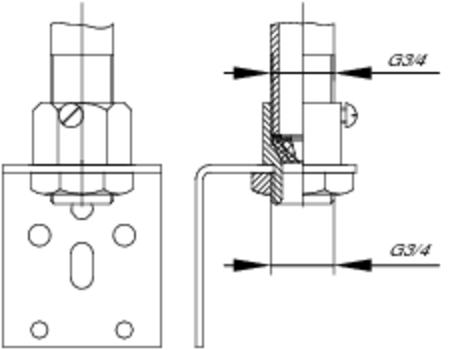

Варианты установки и крепежа

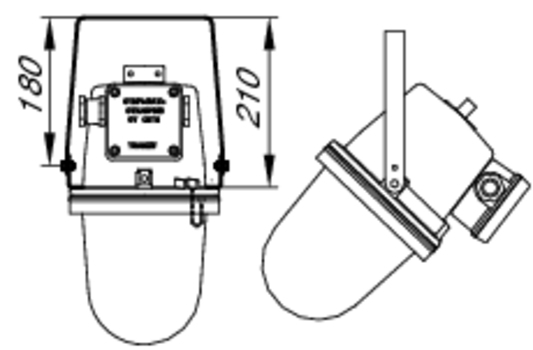

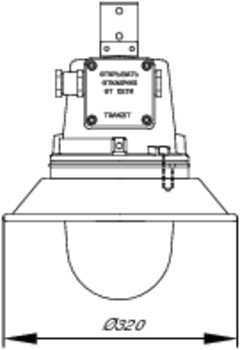

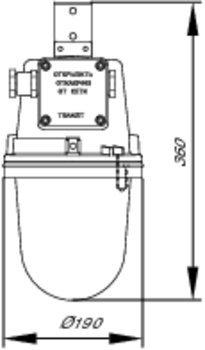

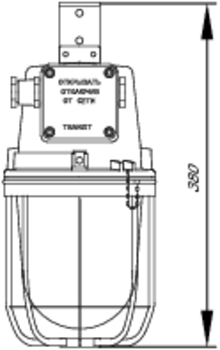

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
025022 | НСП47-Ф-45 | КЛЛ-45 Е27 | 1ExdsIICT6 | -20°С…+40°С | есть | 7 |
