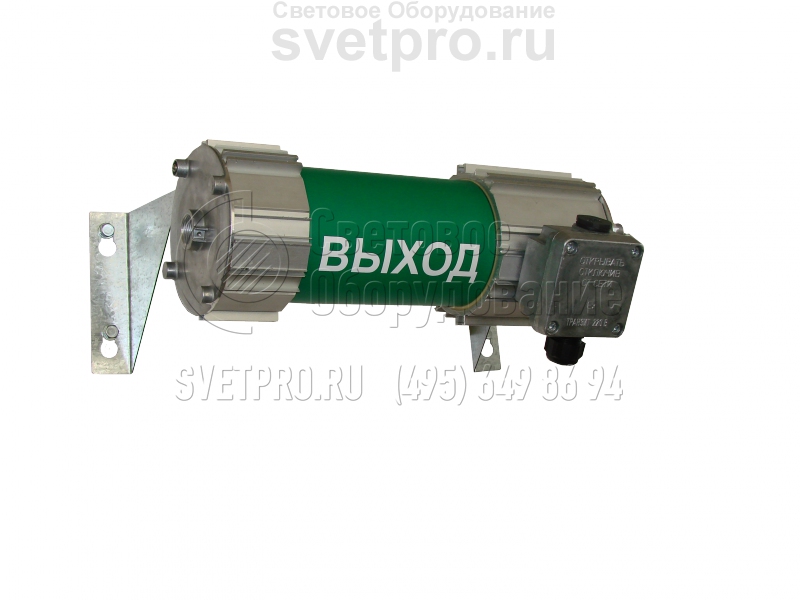

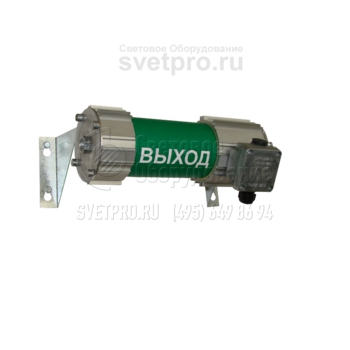

Виолан Ф (Табло) Взрывозащищенный светильник специального назначения

Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Цоколь: G23, 2G7, GX24q2, 2G11, GX24q3, GX24q4, GX24q5
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Виолан Ф
Мощность: 9-80 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Световые табло Виолан Ф хорошо различимы, что важно для обеспечения безопасности персонала, работающего на промышленных предприятиях, на которых допускается вероятность образования взрывоопасной среды. В сферу использования изделий входят зоны 1 и 2 объектов газовой отрасли, химических, деревообрабатывающих, лакокрасочных, нефтеперерабатывающих, текстильных производств.

Подвесной способ установки осуществляется за счет универсальных подвесов, входящих в комплектацию по умолчанию, или креплений, предусмотренных при заказе. Подключение кабеля выполняется во вводной коробке или прямым вводом.

Табло выполняется в типоразмерах: КМ (ПМ), КС (ПС), КТ (ПТ), что позволяет применять одну или две КЛЛ, мощность которых можно выбрать в интервале от 9 до 80 Вт. Выбор модификаций с ЭПРА позволяет направить акцент на увеличение продолжительности эксплуатации источника света и снижение потерь электроэнергии (cosϕ>0.85). Своевременность зажигания и полнота световой отдачи зависят от соблюдения допустимой температуры (-20°С – +40°С).

Взрывонепроницаемость оболочки обеспечивает резьбовой лабиринт, которым объединены конструктивные части: крышки и узел, образованный светопропускающей трубой, заделанной в корпусные детали с обоих торцов.

Конструкция

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Во всех исполнениях светильников с люминесцентными лампами Т5 применяются электронные ПРА.

Комплект поставки

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур минус 20°С – плюс 40°С
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4". Для исполнений ПМ, ПС, ПР, ПТ 910004

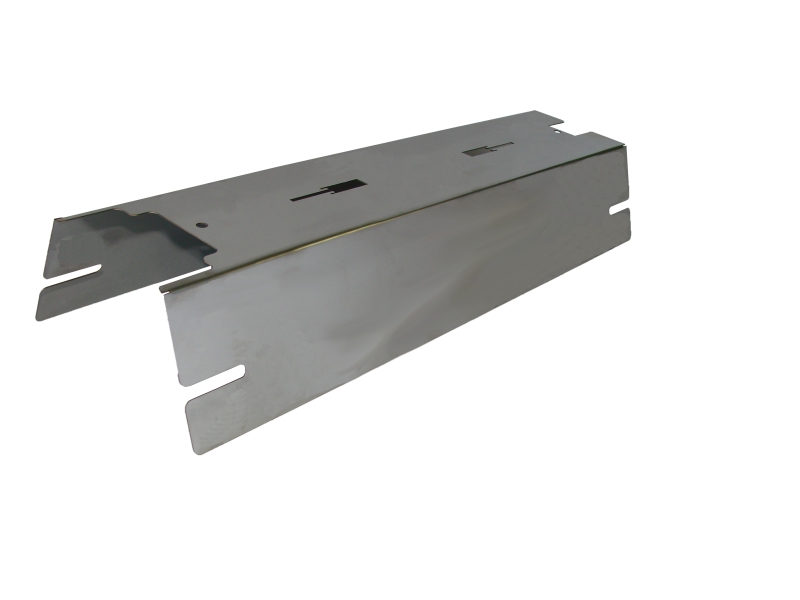

Отражатель Виолан КМ 931101
Отражатель Виолан КС 931102
Отражатель Виолан КР 931103
Отражатель Виолан КТ 931104
Решетка Виолан КМ 941101
Решетка Виолан КС 941102
Решетка Виолан КР 941103
Решетка Виолан КТ 941104
Узел крепления на трубу 50 961101
Узел крепления на трубу 30 961102
Парные кронштейны настенного крепления 981101
Кронштейн настенного крепления КМ 981102
Кронштейн настенного крепления КС 981103
Кронштейн настенного крепления КР 981104
Кронштейн настенного крепления КТ 981105
Прямой кронштейн настенного крепления КМ 981106
Прямой кронштейн настенного крепления КС 981107
Прямой кронштейн настенного крепления КР 981108
Прямой кронштейн настенного крепления КТ 981109
Скобы крепления к стене 981201
Скобы подвеса коробкой вверх 981202
Комплект креплений к потолку 981203
Наименование товараКодL1, ммL2, ммИсполнение светильника
Монтажный комплект КМ–200 981110 300 200 КМ, ПМ
Монтажный комплект КМ–300 981111 300 300 КМ, ПМ
Монтажный комплект КМ–400 981112 300 400 КМ, ПМ
Монтажный комплект КМ–500 981113 300 500 КМ, ПМ
Монтажный комплект КМ–600 981114 300 600 КМ, ПМ
Монтажный комплект КМ–1 981115 300 1000 КМ, ПМ
Монтажный комплект КС–200 981116 380 200 КС, ПС
Монтажный комплект КС–300 981117 380 300 КС, ПС
Монтажный комплект КС–400 981118 380 400 КС, ПС
Монтажный комплект КС–500 981119 380 500 КС, ПС
Монтажный комплект КС–600 981120 380 600 КС, ПС
Монтажный комплект КС–1 981121 380 1000 КС, ПС
Монтажный комплект КР–200 981122 500 200 КР, ПР
Монтажный комплект КР–300 981123 500 300 КР, ПР
Монтажный комплект КР–400 981124 500 400 КР, ПР
Монтажный комплект КР–500 981125 500 500 КР, ПР
Монтажный комплект КР–600 981126 500 600 КР, ПР
Монтажный комплект КР–1 981127 500 1000 КР, ПР
Монтажный комплект КТ–200 981128 650 200 КТ, ПТ
Монтажный комплект КТ–300 981129 650 300 КТ, ПТ
Монтажный комплект КТ–400 981130 650 400 КТ, ПТ
Монтажный комплект КТ–500 981131 650 500 КТ, ПТ
Монтажный комплект КТ–600 981132 650 600 КТ, ПТ
Монтажный комплект КТ–1 981133 650 1000 КТ, ПТ

Варианты установки и крепежа

Крепление на рым-болт Крепление скобы к корпусу Крепление узла к корпусу Крепление узла к отражателю
Крепление узла к трубе Крепление хомутами к трубе Крепление хомутами на трубу Монтажный комплект с установленной коробкой КР-В-100
Подвес на крючки Подвес на крючки Подвес светильника на монтажном комплекте с установленной коробкой КР-В-100 Светильник на кронштейне настенного крепления

Светильник на парных кронштейнах настенного крепления Светильник на прямом кронштейне настенного крепления Светильник на скобах крепления к стене Светильник потолочной скобы к корпусу


ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАМасса, кг
115055 Виолан Ф-1х9 (G23) Табло КМ G23 1ExdsIICT6 Х -20°С…+40°С Нет 5,5
115056 Виолан Ф-1х9 (G23) Табло ПМ G23 1ExdIICT6 Х -20°С…+40°С Нет 5,5
115057 Виолан Ф-1х9 (2G7) Э Табло КМ 2G7 1ExdsIICT6 Х -20°С…+40°С Есть 5
115058 Виолан Ф-1х9 (2G7) Э Табло ПМ 2G7 1ExdIICT6 Х -20°С…+40°С Есть 5
115059 Виолан Ф-2х9 (G23) Табло КМ G23 1ExdsIICT6 Х -20°С…+40°С Нет 5,5
115060 Виолан Ф-2х9 (G23) Табло ПМ G23 1ExdIICT6 Х -20°С…+40°С Нет 5,5
115061 Виолан Ф-2х9 (2G7) Э Табло КМ 2G7 1ExdsIICT6 Х -20°С…+40°С Есть 5,3
115062 Виолан Ф-2х9 (2G7) Э Табло ПМ 2G7 1ExdIICT6 Х -20°С…+40°С Есть 5,3
115063 Виолан Ф-1х11 (G23) Табло КМ G23 1ExdsIICT6 Х -20°С…+40°С Нет 5,5
115064 Виолан Ф-1х11 (G23) Табло ПМ G23 1ExdIICT6 Х -20°С…+40°С Нет 5,5
115065 Виолан Ф-1х11 (2G7) Э Табло КМ 2G7 1ExdsIICT6 Х -20°С…+40°С Есть 5
115066 Виолан Ф-1х11 (2G7) Э Табло ПМ 2G7 1ExdIICT6 Х -20°С…+40°С Есть 5
115067 Виолан Ф-2х11 (G23) Табло КМ G23 1ExdsIICT6 Х -20°С…+40°С Нет 5,5
115068 Виолан Ф-2х11 (G23) Табло ПМ G23 1ExdIICT6 Х -20°С…+40°С Нет 5,5
115069 Виолан Ф-2х11 (2G7) Э Табло КМ 2G7 1ExdsIICT6 Х -20°С…+40°С Есть 5,3
115070 Виолан Ф-2х11 (2G7) Э Табло ПМ 2G7 1ExdIICT6 Х -20°С…+40°С Есть 5,3
115071 Виолан Ф-1х18 (GX24q-2) Э Табло КМ GX24q-2 1ExdsIICT6 Х -20°С…+40°С Есть 5
115072 Виолан Ф-1х18 (GX24q-2) Э Табло ПМ GX24q-2 1ExdIICT6 Х -20°С…+40°С Есть 5
115073 Виолан Ф-1х18 (2G11) Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 6,3
115074 Виолан Ф-1х18 (2G11) Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Нет 6,3
115075 Виолан Ф-1х18 (2G11) Э Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 5,5
115076 Виолан Ф-1х18 (2G11) Э Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Есть 5,5
115077 Виолан Ф-2х18 (2G11) Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 6,5
115078 Виолан Ф-2х18 (2G11) Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Нет 6,5
115079 Виолан Ф-2х18 (2G11) Э Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 5,7
115080 Виолан Ф-2х18 (2G11) Э Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Есть 5,7
115081 Виолан Ф-1х24 (2G11) Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 6,3
115082 Виолан Ф-1х24 (2G11) Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Нет 6,3
115083 Виолан Ф-1х24 (2G11) Э Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 5,5
115084 Виолан Ф-1х24 (2G11) Э Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Есть 5,5
115085 Виолан Ф-2х24 (2G11) Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 6,5
115086 Виолан Ф-2х24 (2G11) Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Нет 6,5
115087 Виолан Ф-2х24 (2G11) Э Табло КС 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 5,7
115088 Виолан Ф-2х24 (2G11) Э Табло ПС 2G11 1ExdIICT6 Х -20°С…+40°С Есть 5,7
115089 Виолан Ф-1х26 (GX24q-3) Э Табло КМ GX24q-3 1ExdsIICT6 Х -20°С…+40°С Есть 5,2
115090 Виолан Ф-1х26 (GX24q-3) Э Табло ПМ GX24q-3 1ExdIICT6 Х -20°С…+40°С Есть 5,2
115091 Виолан Ф-1х32 (GX24q-3) Э Табло КМ GX24q-3 1ExdsIICT6 Х -20°С…+40°С Есть 5,2
115092 Виолан Ф-1х32 (GX24q-3) Э Табло ПМ GX24q-3 1ExdIICT6 Х -20°С…+40°С Есть 5,2
115093 Виолан Ф-1х36 (2G11) Табло КТ 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 7,2
115094 Виолан Ф-1х36 (2G11) Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Нет 7,2
115095 Виолан Ф-1х36 (2G11) Э Табло КТ 2G11 1ExdsIICT6Х -20°С…+40°С Есть 6,2
115096 Виолан Ф-1х36 (2G11) Э Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Есть 6,2
115097 Виолан Ф-2х36 (2G11) Табло КТ 2G11 1ExdsIICT6 Х -20°С…+40°С Нет 8,2
115098 Виолан Ф-2х36 (2G11) Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Нет 8,2
115099 Виолан Ф-2х36 (2G11) Э Табло КТ 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 6,5
115100 Виолан Ф-2х36 (2G11) Э Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Есть 6,5
115101 Виолан Ф-1х42 (GX24q-4) Э Табло КС GX24q-4 1ExdsIICT6 Х -20°С…+40°С Есть 5,7
115102 Виолан Ф-1х42 (GX24q-4) Э Табло ПС GX24q-4 1ExdIICT6 Х -20°С…+40°С Есть 5,7
115103 Виолан Ф-1х55 (2G11) Э Табло КТ 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 6,5
115104 Виолан Ф-1х55 (2G11) Э Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Есть 6,5
115105 Виолан Ф-1х57 (GX24q-5) Э Табло КС GX24q-5 1ExdsIICT6 Х -20°С…+40°С Есть 5,9
115106 Виолан Ф-1х57 (GX24q-5) Э Табло ПС GX24q-5 1ExdIICT6 Х -20°С…+40°С Есть 5,9
115107 Виолан Ф-1х80 (2G11) Э Табло КТ 2G11 1ExdsIICT6 Х -20°С…+40°С Есть 6,5
115108 Виолан Ф-1х80 (2G11) Э Табло ПТ 2G11 1ExdIICT6 Х -20°С…+40°С Есть 6,5
