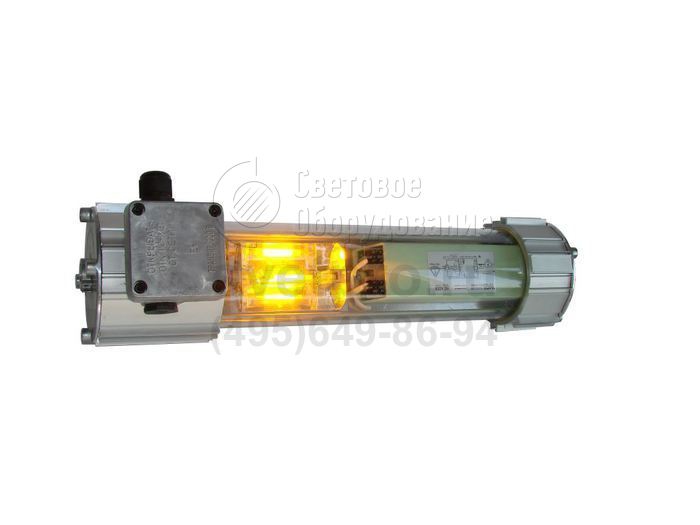

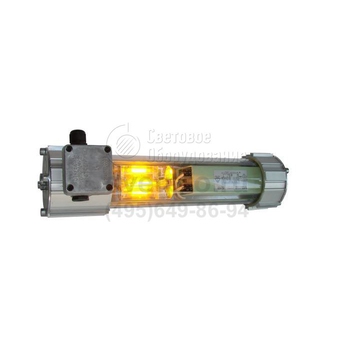

Виолан Г Взрывозащищенный светильник с металогалогенной лампой

Главная > Бренды > Гагаринский СТЗ > Виолан Г Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Металлогалогенная лампа (МГЛ)
Цоколь: E40, E27, RX7s
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Виолан Г
Мощность: 70-150 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель применяется на участках промышленных предприятий, нуждающихся в корректной цветопередаче и поддержании безопасности труда в зонах 1 и 2, на которых может образоваться взрывоопасная среда. В сферу использования входят нефтеперерабатывающие, деревообрабатывающие, химические, текстильные, лакокрасочные предприятия и объекты газовой отрасли.

Опорой при установке является труба, стена, потолок, крюк. Соответствующие крепления входят в комплектацию по заявке или являются частью базового комплекта. К изделию они фиксируются болтами или гайками после вставки в соответствующий паз корпуса. Доступные способы подключения: тупиковый и транзитный.

Изделия в модельном ряду отличаются: типом патрона (Е27, Е40, RX7s), мощностью лампы (70, 100, 150 Вт), наличием вводной коробки или прямым вводом кабеля, вариантом ПРА. Для всех модификаций доступна работа в холодных и жарких условиях (-45°С – +40°С), в помещениях и на наружных площадках.

Взрывонепроницаемость оболочки обеспечена применением резьбового лабиринта в области присоединения торцевых крышек к корпусным деталям, в которые герметично заделана поликарбонатная труба светопропускающего элемента. Степень герметичности оптики – IP65.

Конструкция

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).

Комплект поставки

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур минус 45°С – плюс 40°С
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый
3‑х жильным круглым кабелем
от Ø9 до Ø16мм, сечением жил
не более 2,5мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

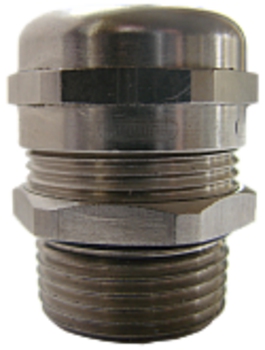

Кабельный ввод Hummel HSK-M-Ex-d NPT3/4". Для исполнений ПМ, ПС, ПР, ПТ 910004

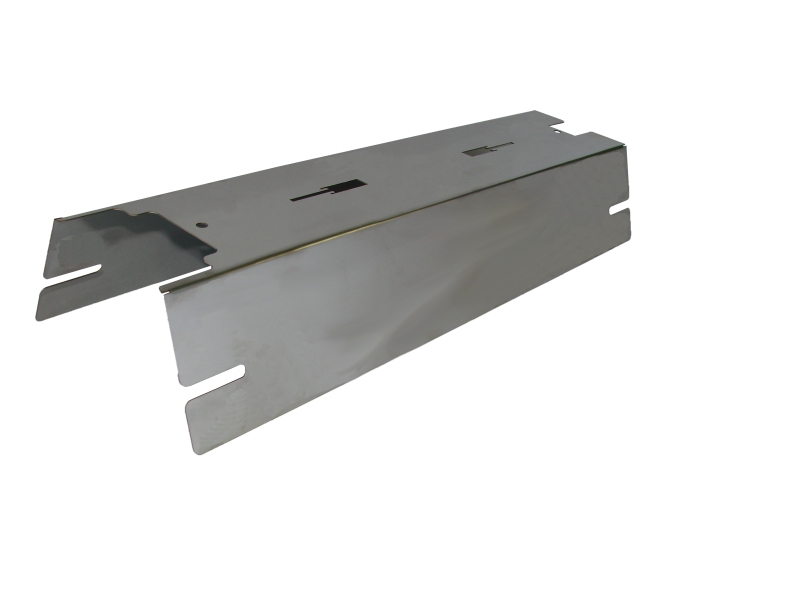

Отражатель Виолан КМ 931101
Отражатель Виолан КС 931102
Отражатель Виолан КР 931103
Отражатель Виолан КТ 931104

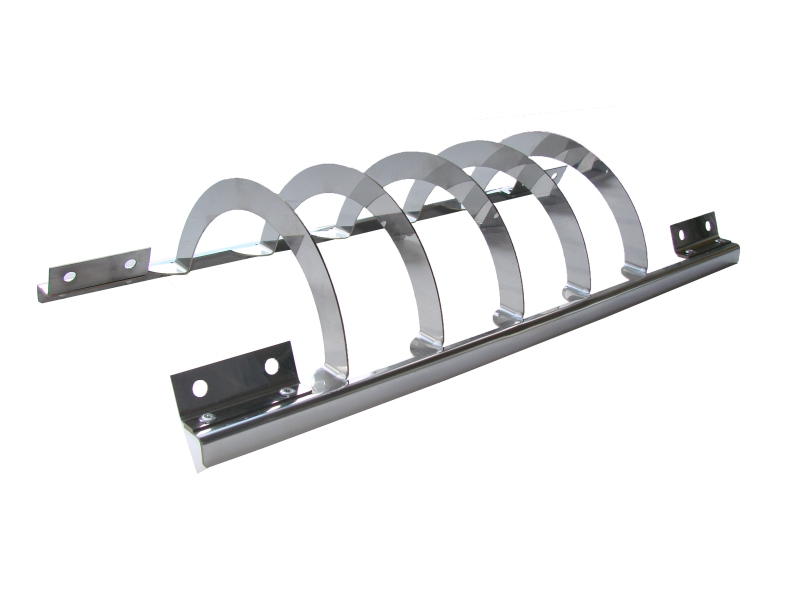

Решетка Виолан КМ 941101
Решетка Виолан КС 941102
Решетка Виолан КР 941103
Решетка Виолан КТ 941104

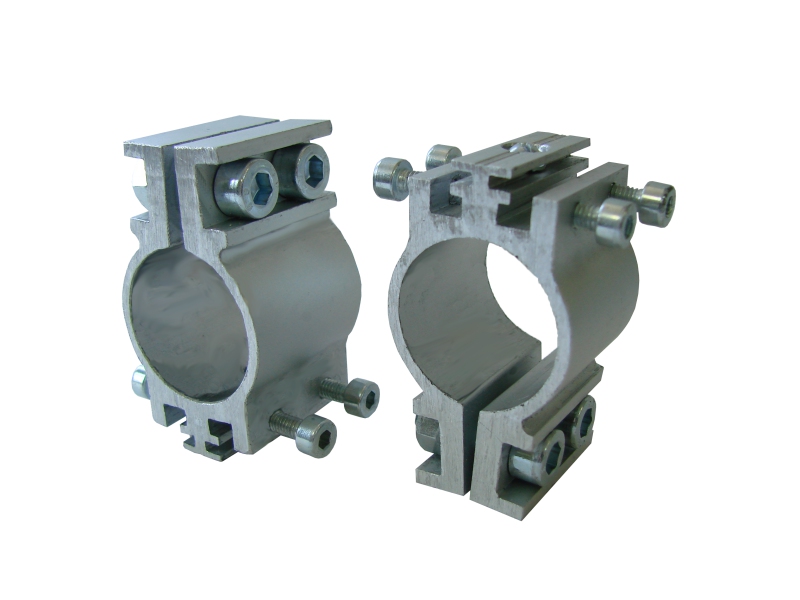

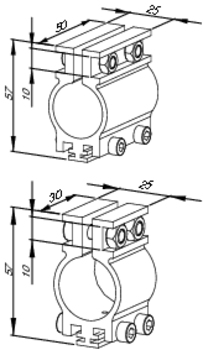

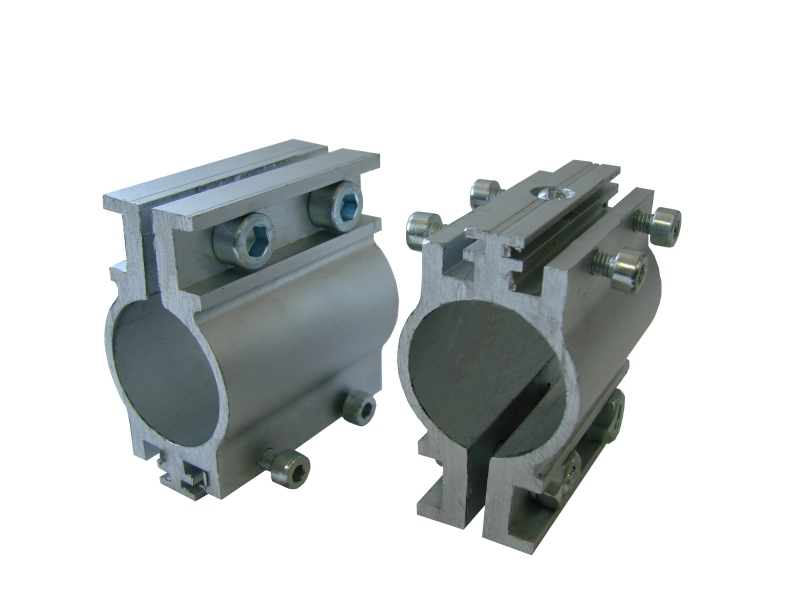

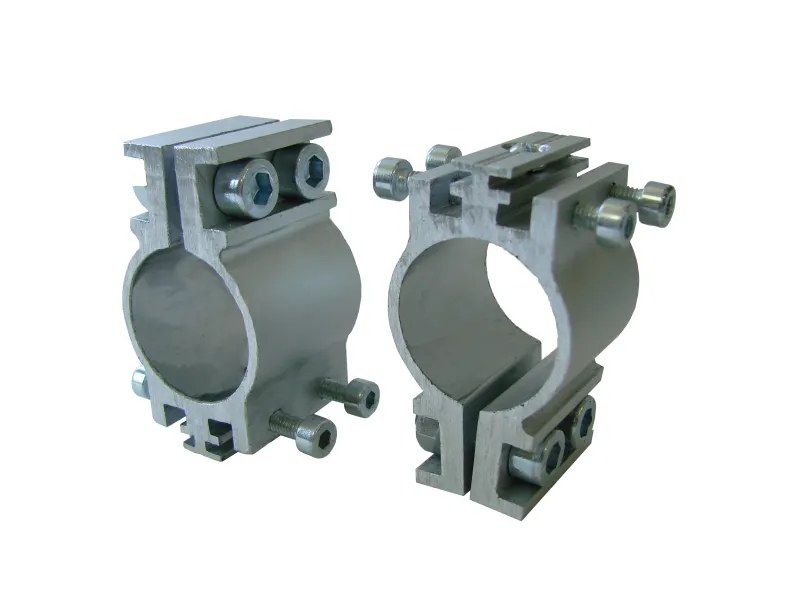

Узел крепления на трубу 50 961101
Узел крепления на трубу 30 961102

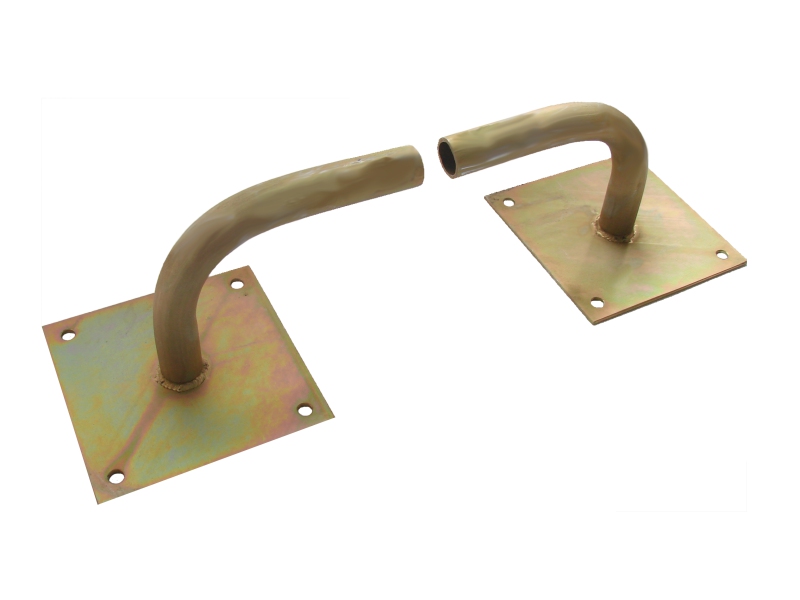

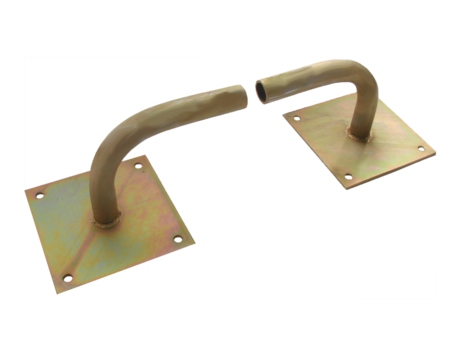

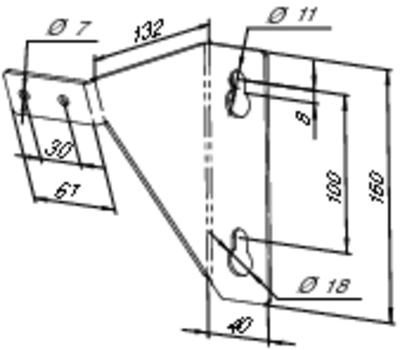

Парные кронштейны настенного крепления 981101

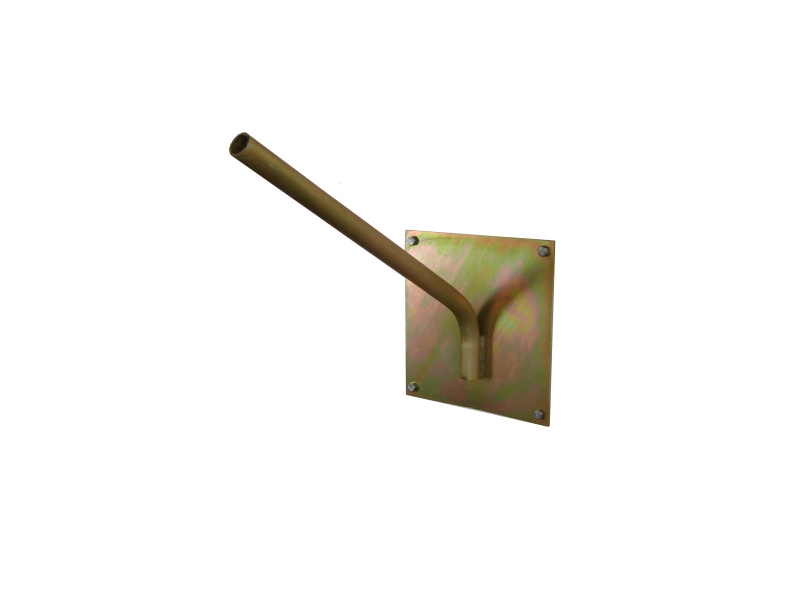

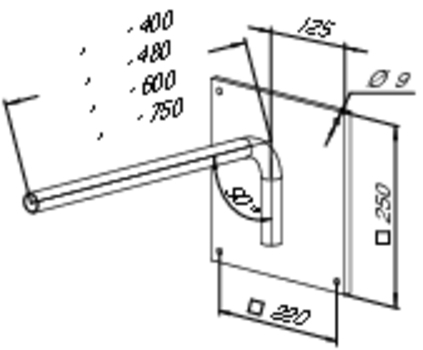

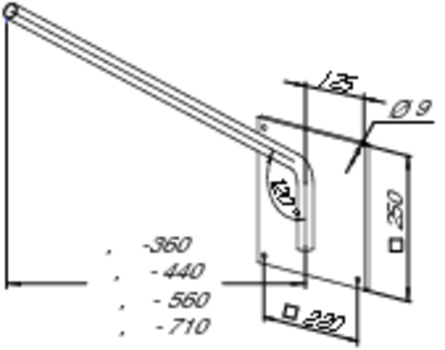

Кронштейн настенного крепления КМ 981102
Кронштейн настенного крепления КС 981103
Кронштейн настенного крепления КР 981104
Кронштейн настенного крепления КТ 981105

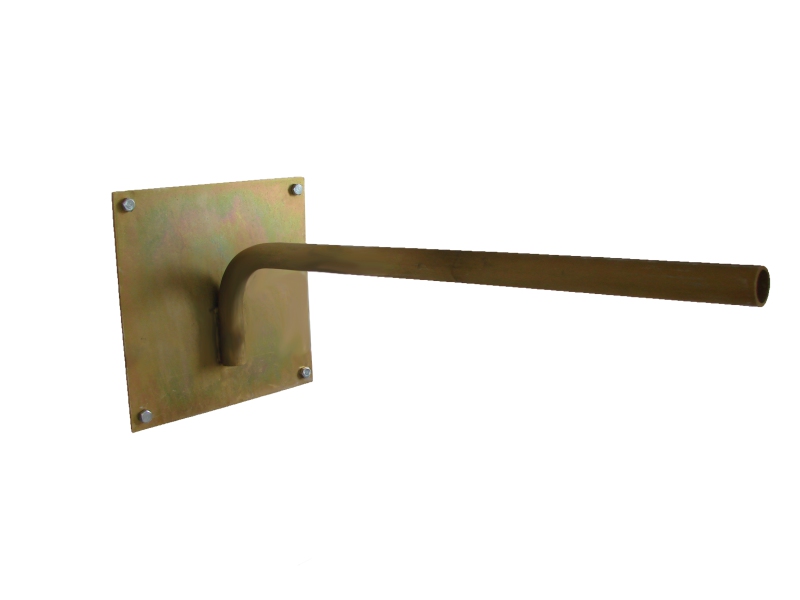

Прямой кронштейн настенного крепления КМ 981106
Прямой кронштейн настенного крепления КС 981107
Прямой кронштейн настенного крепления КР 981108
Прямой кронштейн настенного крепления КТ 981109

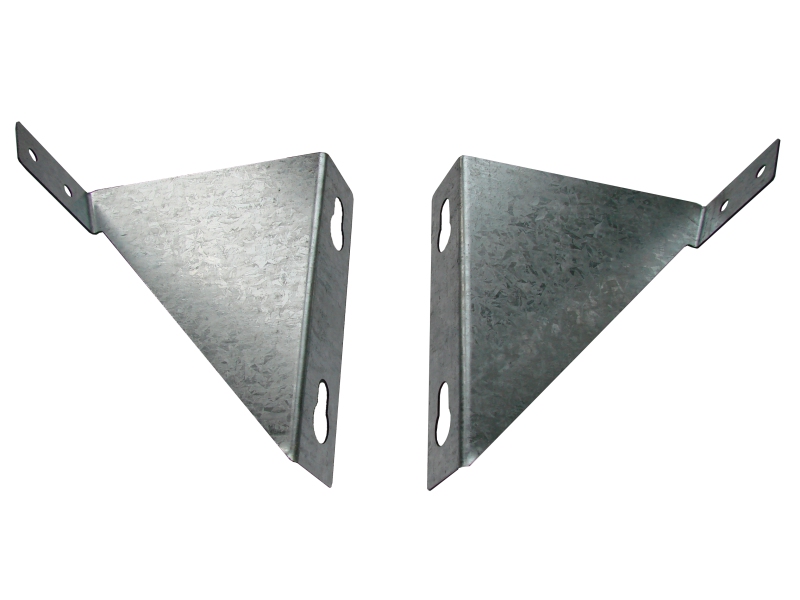

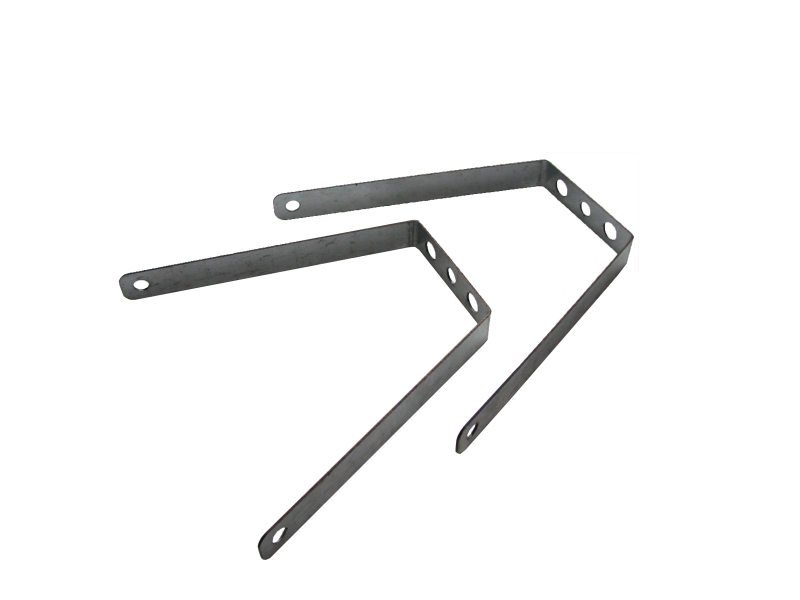

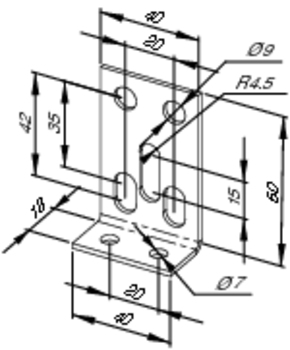

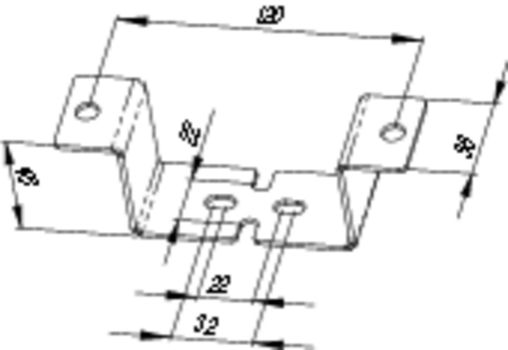

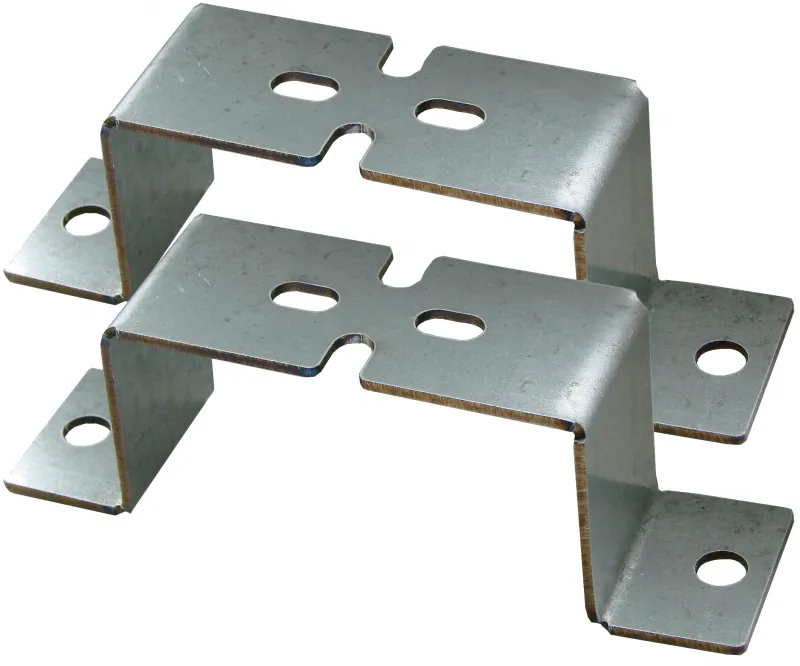

Скобы крепления к стене 981201

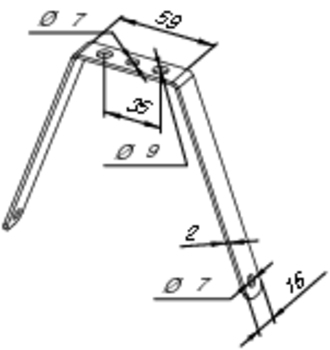

Скобы подвеса коробкой вверх 981202
Комплект креплений к потолку 981203

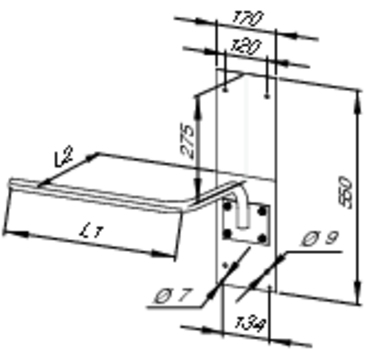

Наименование товараКодL1, ммL2, ммИсполнение светильника
Монтажный комплект КМ–200 981110 300 200 КМ, ПМ
Монтажный комплект КМ–300 981111 300 300 КМ, ПМ
Монтажный комплект КМ–400 981112 300 400 КМ, ПМ
Монтажный комплект КМ–500 981113 300 500 КМ, ПМ
Монтажный комплект КМ–600 981114 300 600 КМ, ПМ
Монтажный комплект КМ–1 981115 300 1000 КМ, ПМ
Монтажный комплект КС–200 981116 380 200 КС, ПС
Монтажный комплект КС–300 981117 380 300 КС, ПС
Монтажный комплект КС–400 981118 380 400 КС, ПС
Монтажный комплект КС–500 981119 380 500 КС, ПС
Монтажный комплект КС–600 981120 380 600 КС, ПС
Монтажный комплект КС–1 981121 380 1000 КС, ПС
Монтажный комплект КР–200 981122 500 200 КР, ПР
Монтажный комплект КР–300 981123 500 300 КР, ПР
Монтажный комплект КР–400 981124 500 400 КР, ПР
Монтажный комплект КР–500 981125 500 500 КР, ПР
Монтажный комплект КР–600 981126 500 600 КР, ПР
Монтажный комплект КР–1 981127 500 1000 КР, ПР
Монтажный комплект КТ–200 981128 650 200 КТ, ПТ
Монтажный комплект КТ–300 981129 650 300 КТ, ПТ
Монтажный комплект КТ–400 981130 650 400 КТ, ПТ
Монтажный комплект КТ–500 981131 650 500 КТ, ПТ
Монтажный комплект КТ–600 981132 650 600 КТ, ПТ
Монтажный комплект КТ–1 981133 650 1000 КТ, ПТ

Варианты установки и крепежа

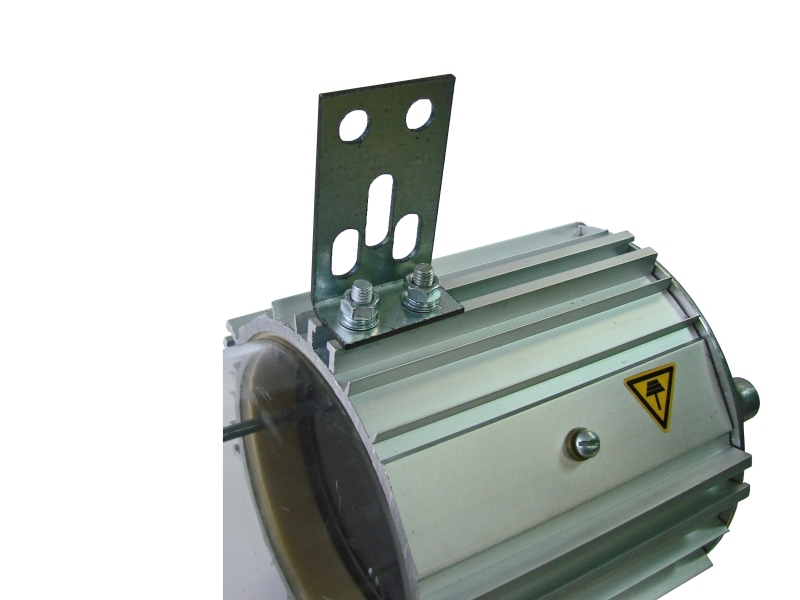

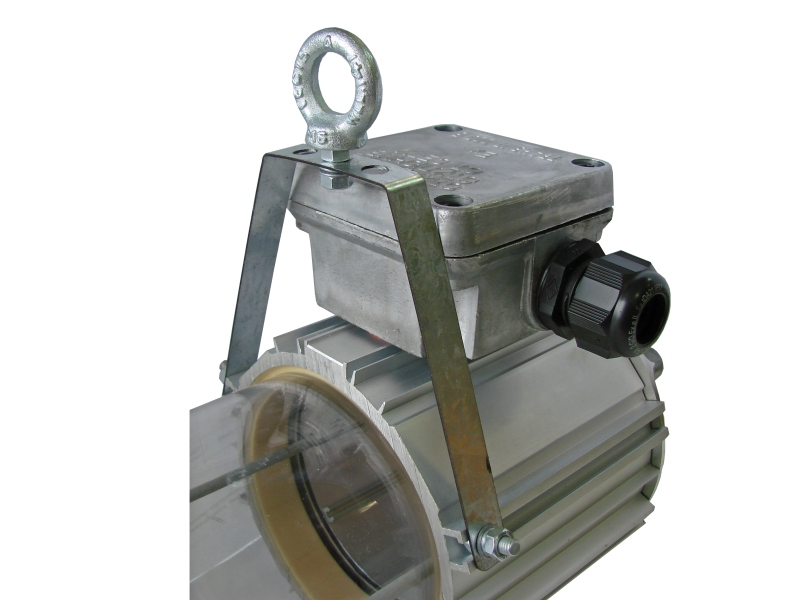

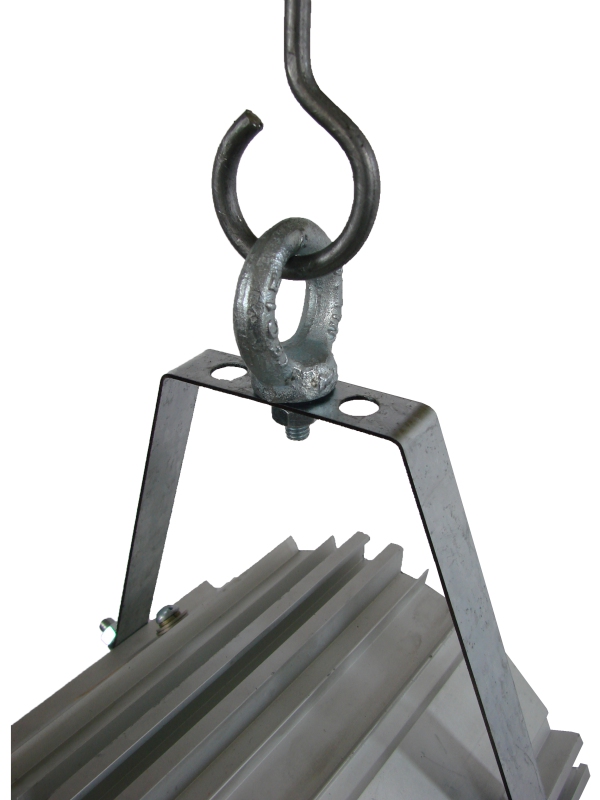

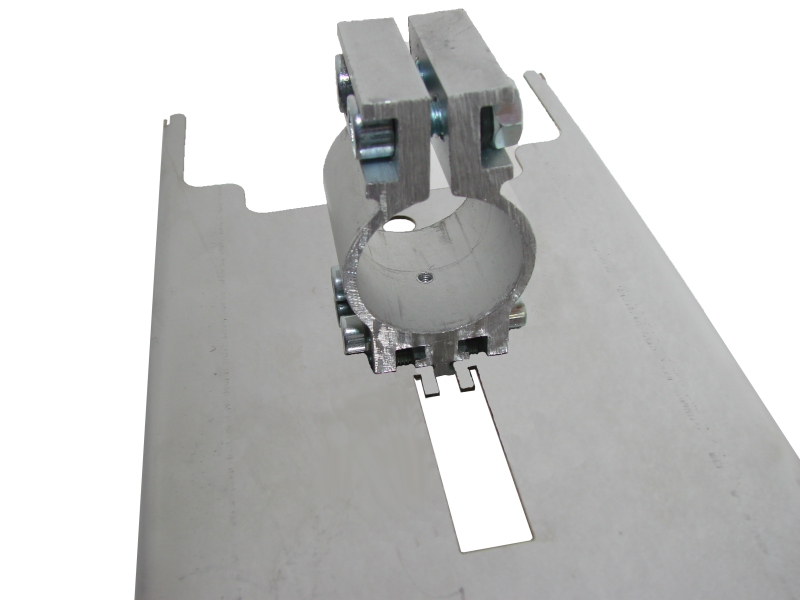

Крепление на рым-болт Крепление скобы к корпусу Крепление узла к корпусу Крепление узла к отражателю

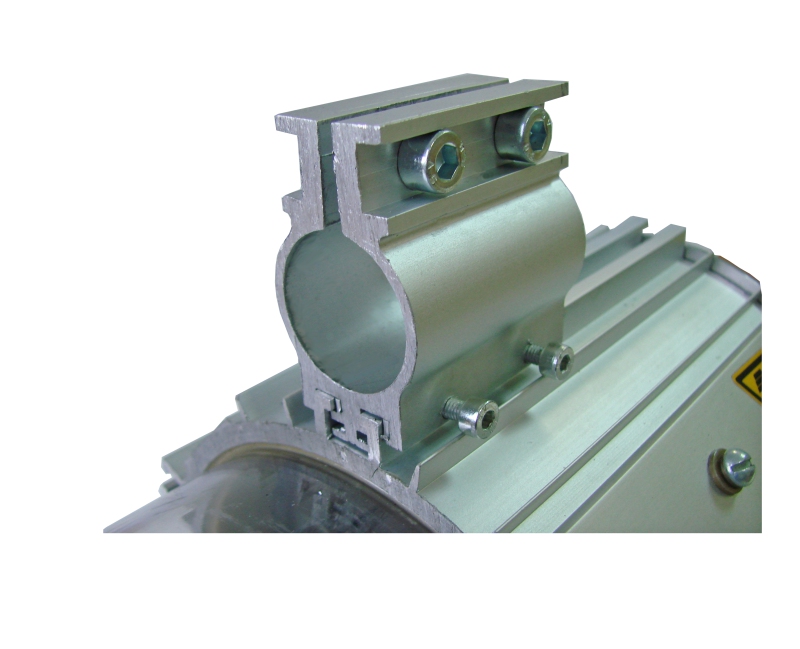

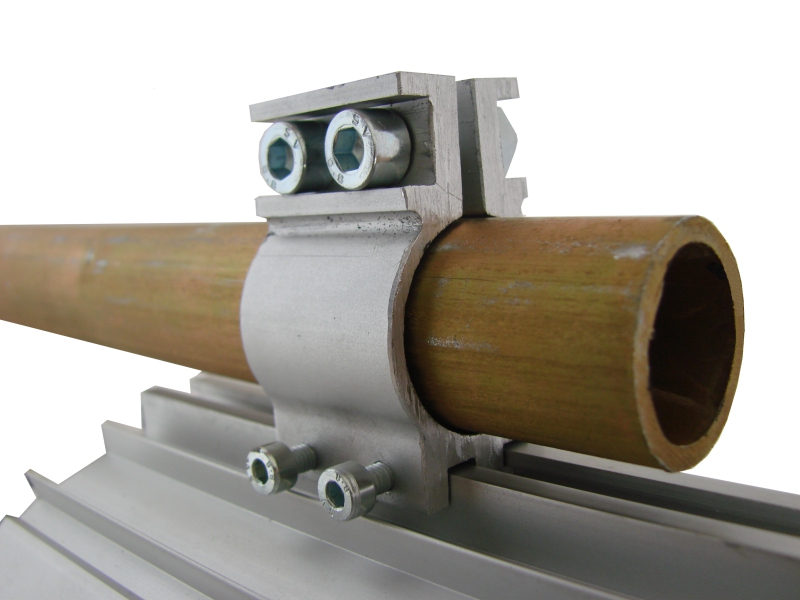

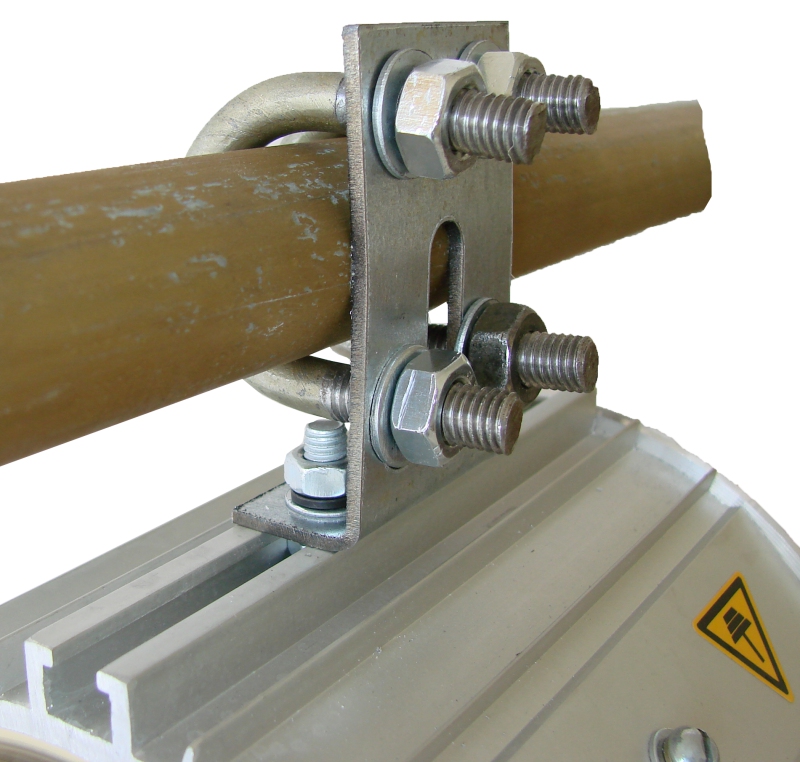

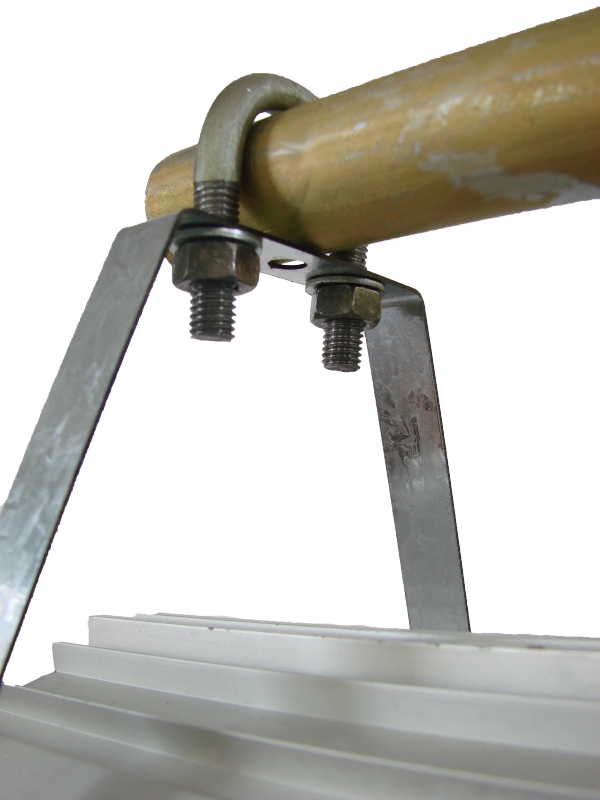

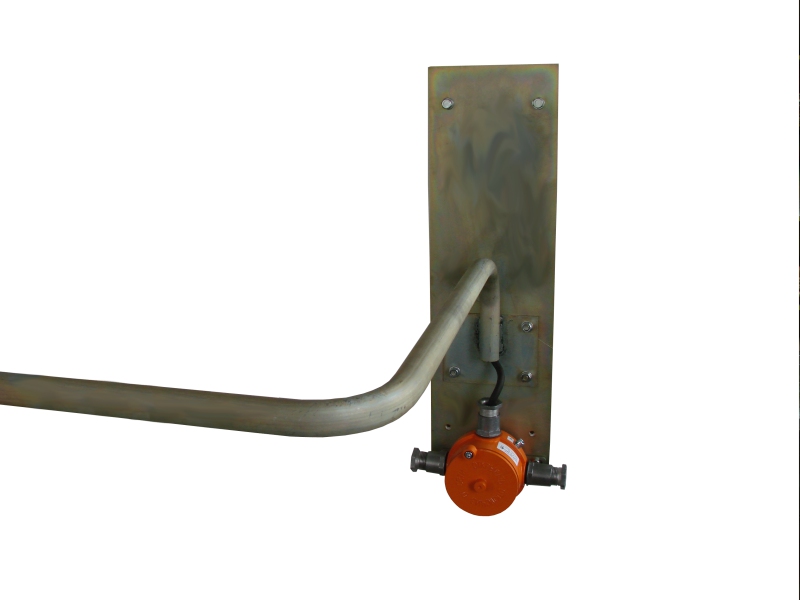

Крепление узла к трубе Крепление хомутами к трубе Крепление хомутами на трубу Монтажный комплект с установленной коробкой КР-В-100

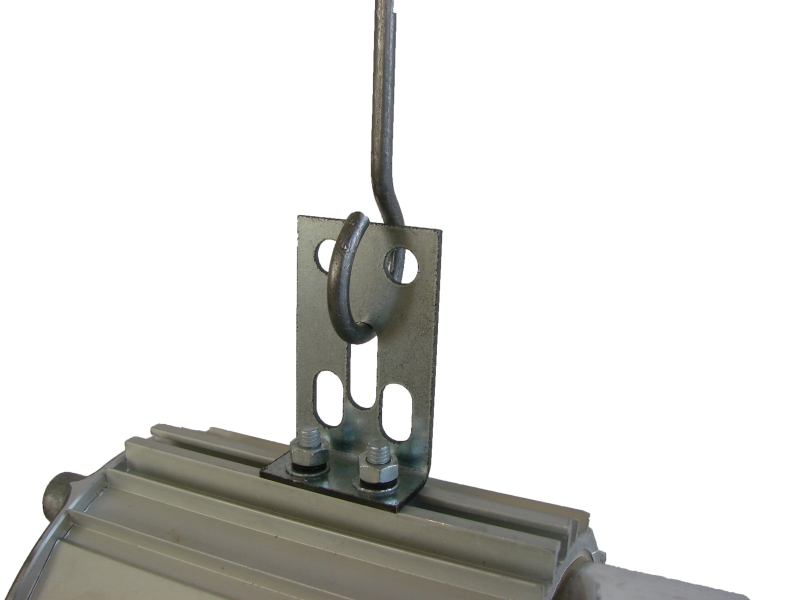

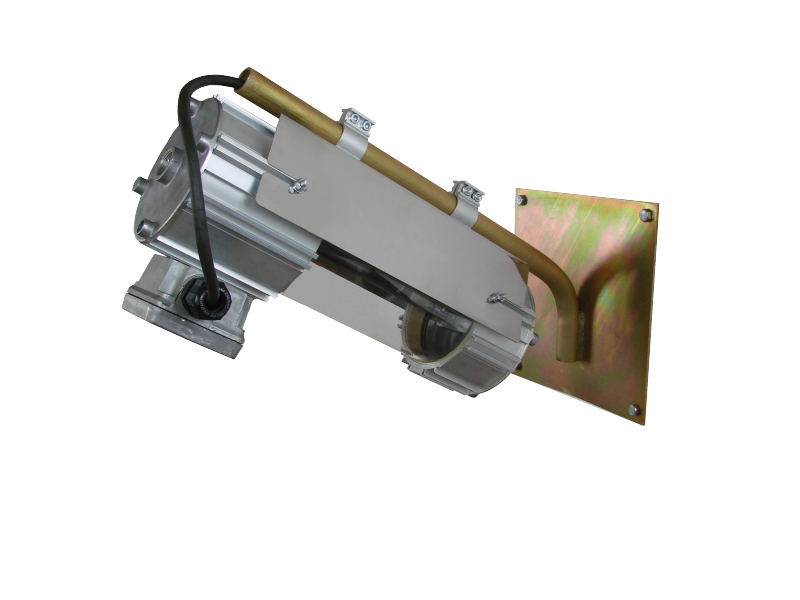

Подвес на крючки Подвес на крючки Подвес светильника на монтажном комплекте с установленной коробкой КР-В-100 Светильник на кронштейне настенного крепления

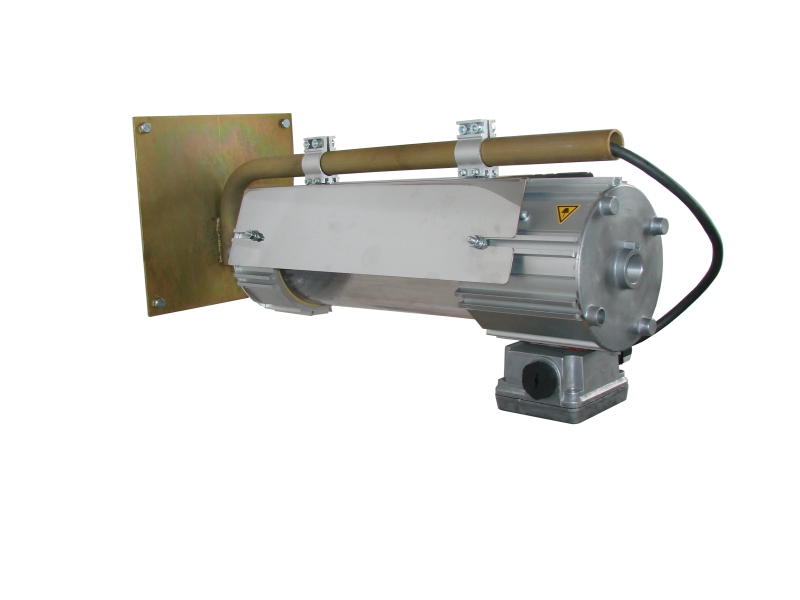

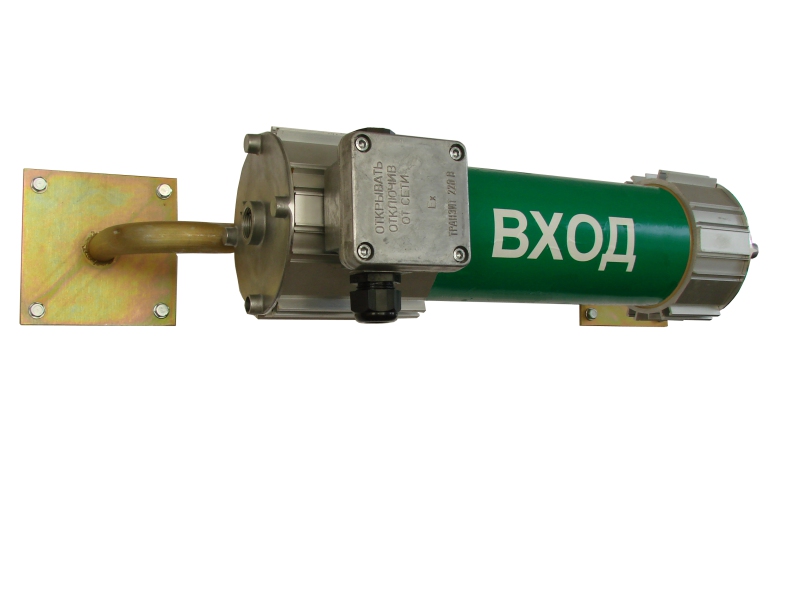

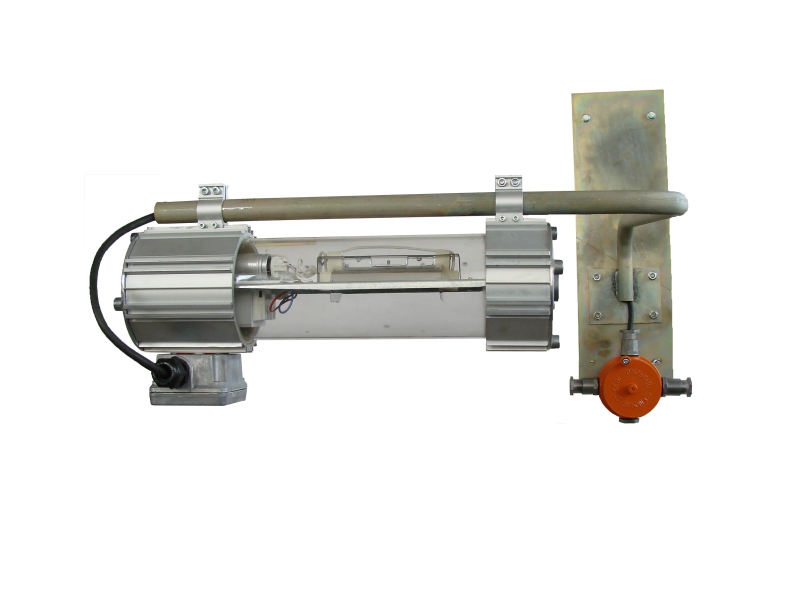

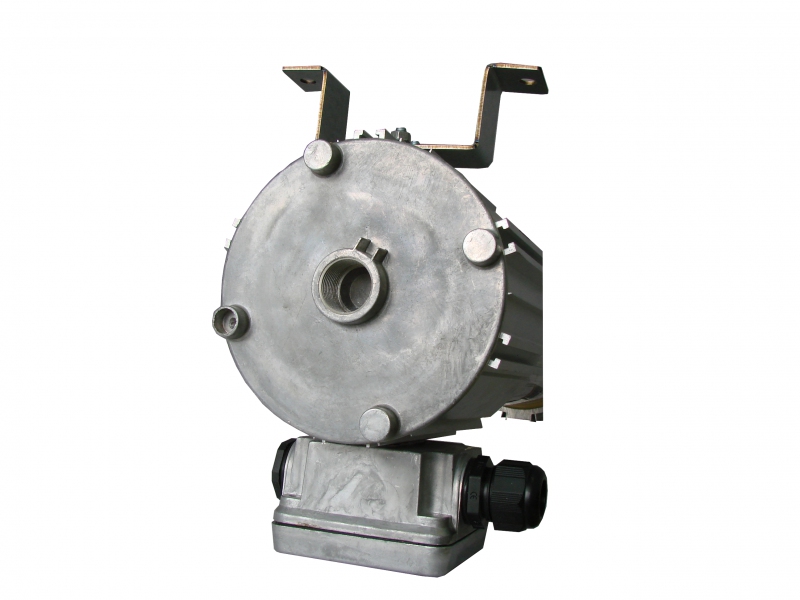

Светильник на парных кронштейнах настенного крепления Светильник на прямом кронштейне настенного крепления Светильник на скобах крепления к стене Светильник потолочной скобы к корпусу

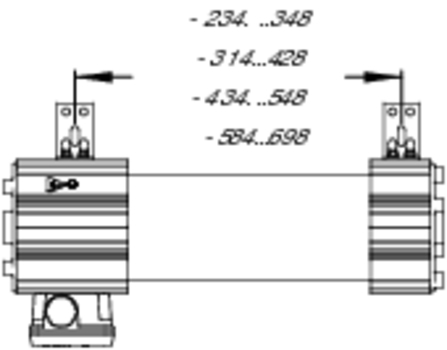

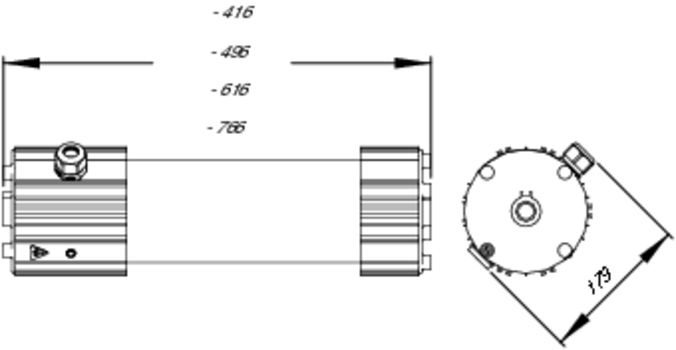

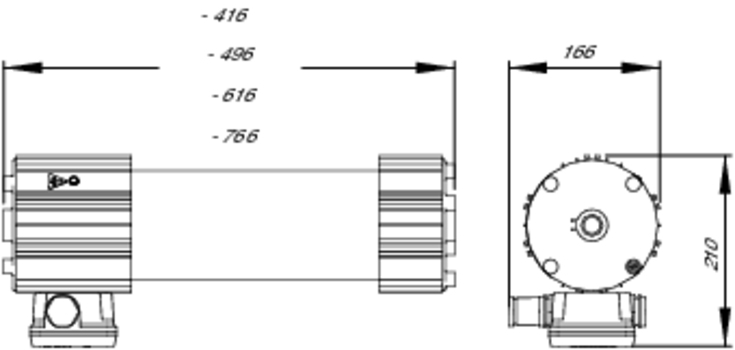

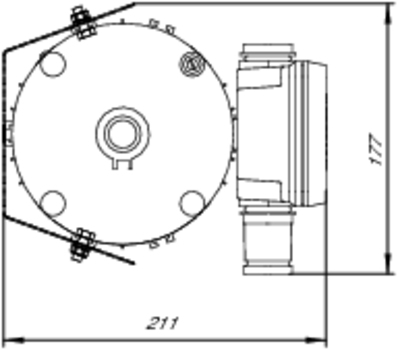

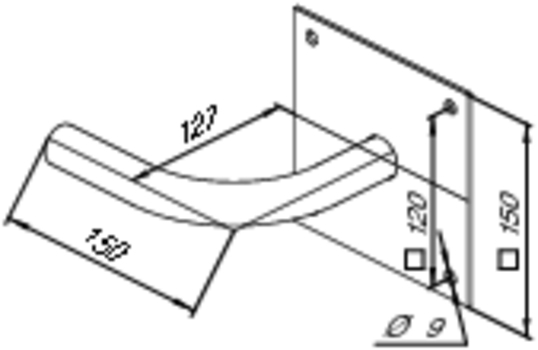

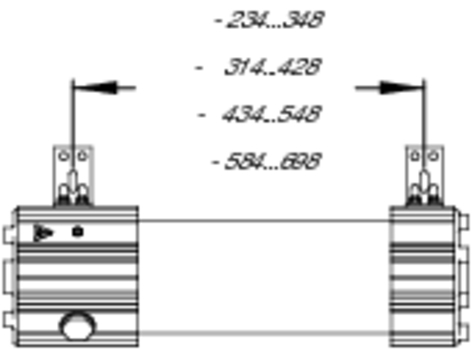

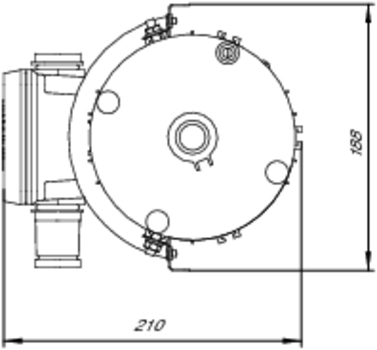

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАМасса, кг
114001 Виолан Г-70(E27) КМ E27 1ExdsIICT5 Х -45°С…+40°С Нет 6,4
114002 Виолан Г-70(E27) ПМ E27 1ExdIICT5 Х -45°С…+40°С Нет 6,4
114003 Виолан Г-70(E27) Э КМ E27 1ExdsIICT5 Х -45°С…+40°С Есть 5,6
114004 Виолан Г-70(E27) Э ПМ E27 1ExdIICT5 Х -45°С…+40°С Есть 5,6
114005 Виолан Г-70(RX7s) КМ RX7s 1ExdsIICT5 Х -45°С…+40°С Нет 6,4
114006 Виолан Г-70(RX7s) ПМ RX7s 1ExdIICT5 Х -45°С…+40°С Нет 6,4
114007 Виолан Г-70(RX7s) Э КМ RX7s 1ExdsIICT5 Х -45°С…+40°С Есть 5,6
114008 Виолан Г-70(RX7s) Э ПМ RX7s 1ExdIICT5 Х -45°С…+40°С Есть 5,6
114009 Виолан Г-100(E40) КС E40 1ExdsIICT5 Х -45°С…+40°С Нет 7,5
114010 Виолан Г-100(E40) ПС E40 1ExdIICT5 Х -45°С…+40°С Нет 7,5
114011 Виолан Г-100(E40) Э КС E40 1ExdsIICT5 Х -45°С…+40°С Есть 6,2
114012 Виолан Г-100(E40) Э ПС E40 1ExdIICT5 Х -45°С…+40°С Есть 6,2
114013 Виолан Г-150(RX7s) КС RX7s 1ExdsIICT5 Х -45°С…+40°С Нет 8,3
114014 Виолан Г-150(RX7s) ПС RX7s 1ExdIICT5 Х -45°С…+40°С Нет 8,3
114015 Виолан Г-150(RX7s) Э КС RX7s 1ExdsIICT5 Х -45°С…+40°С Есть 6,5
114016 Виолан Г-150(RX7s) Э ПС RX7s 1ExdIICT5 Х -45°С…+40°С Есть 6,5
