Флагман (серия 6) Кронштейн для консольных светильников
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Материал: | Трубный прокат |
| Артикул производителя: | Флагман (серия 6) |
| Установка: | На верхний торец опоры |
Цена*:
по запросу
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС

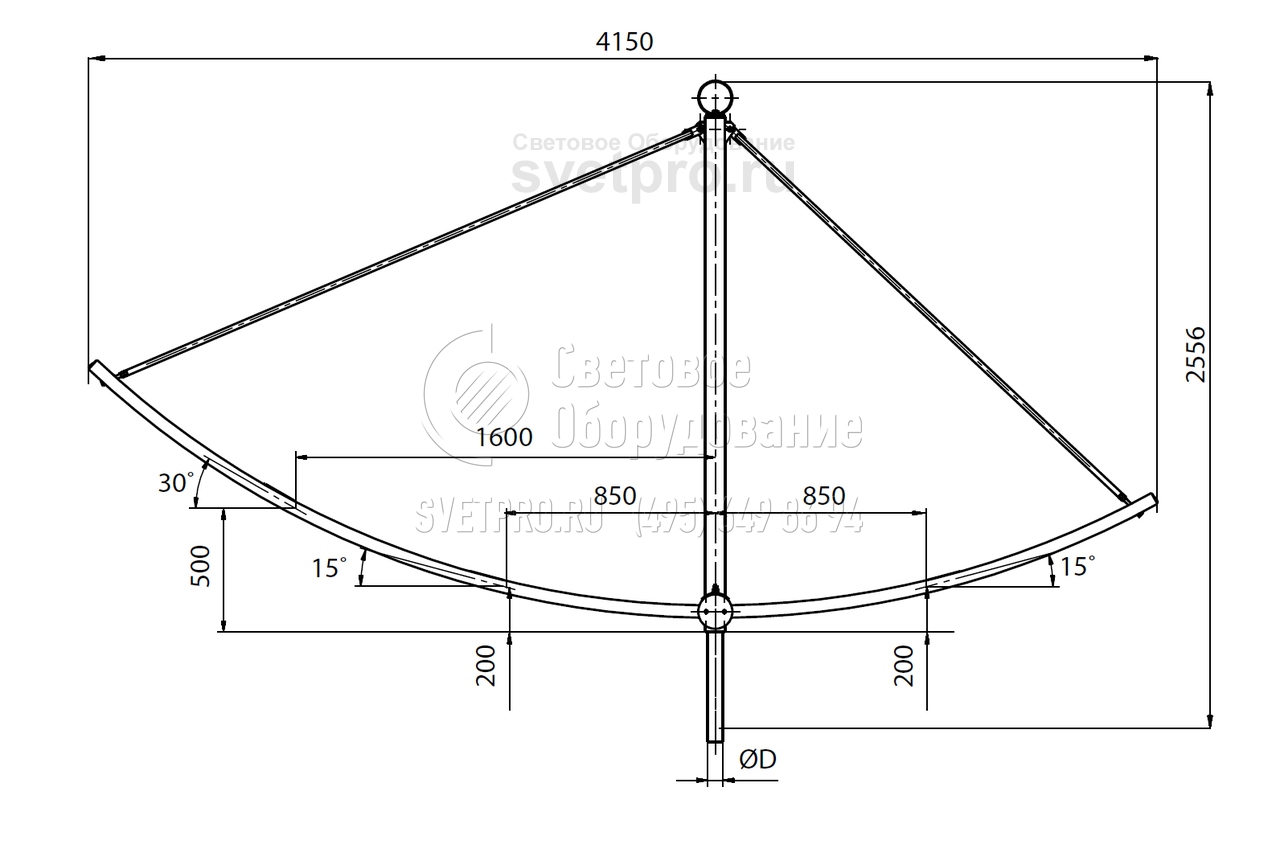

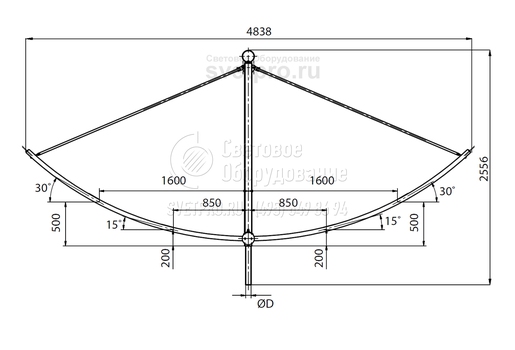

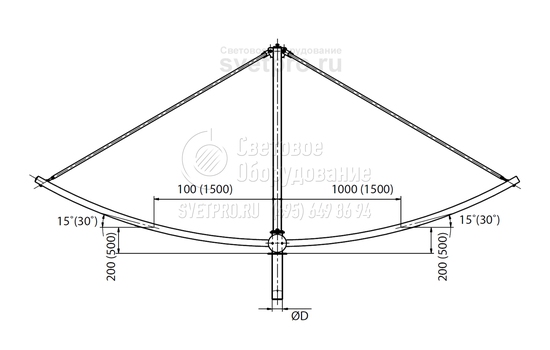

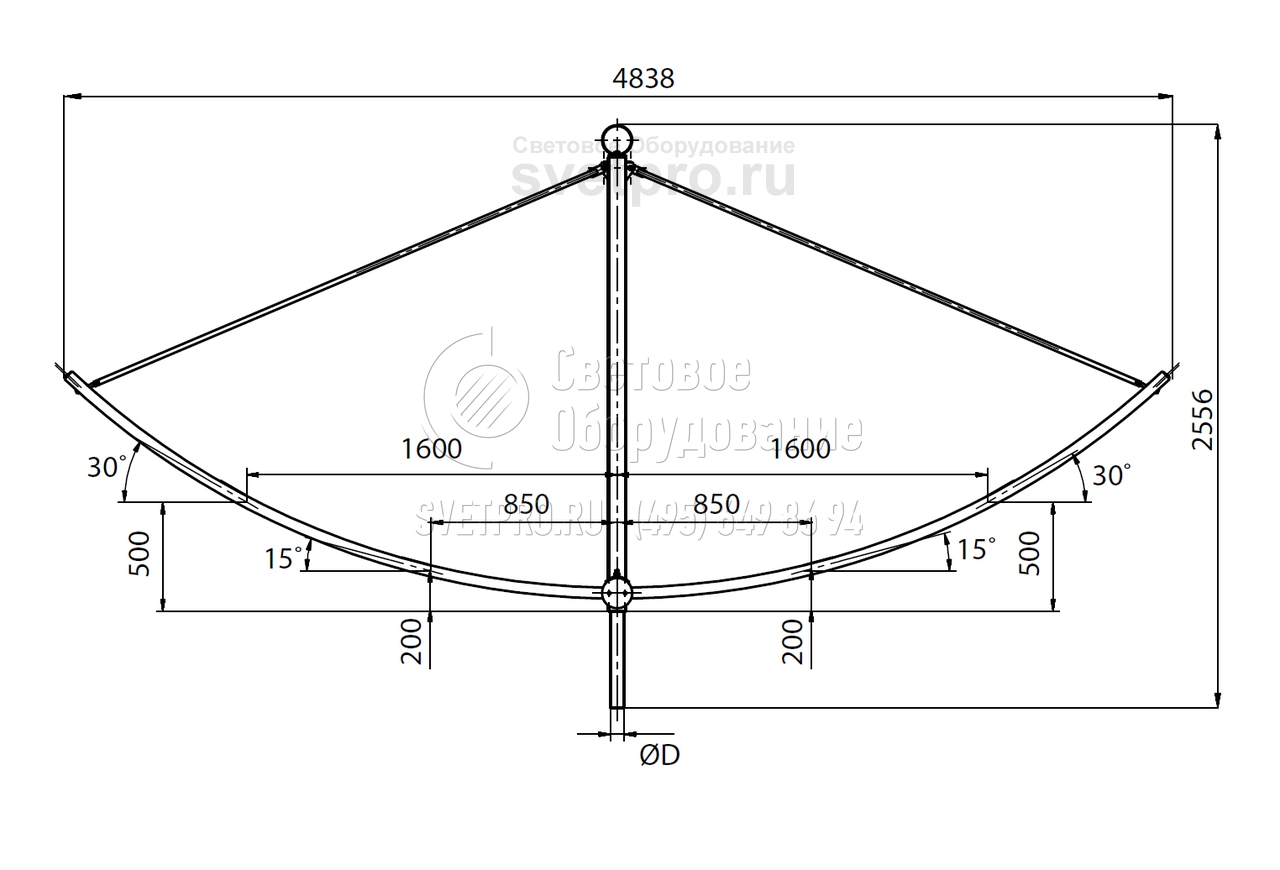

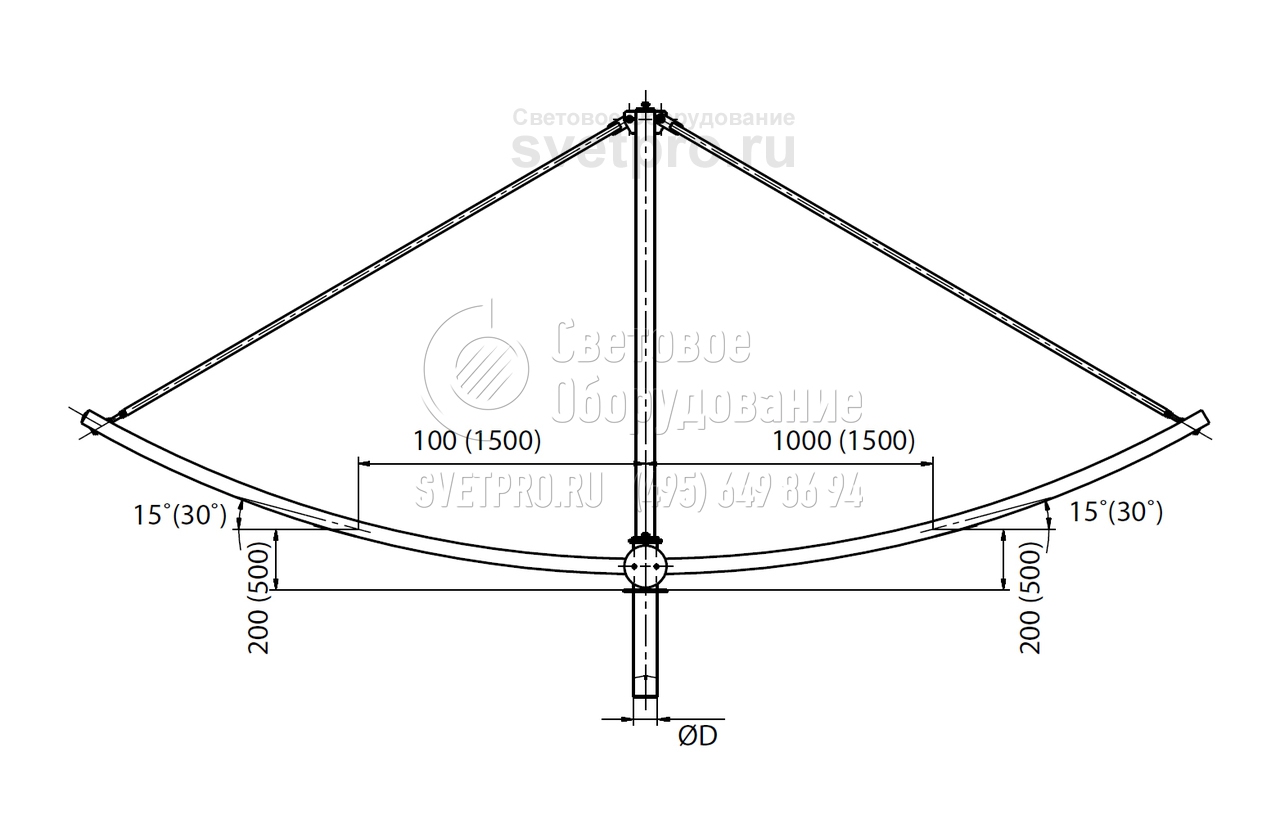

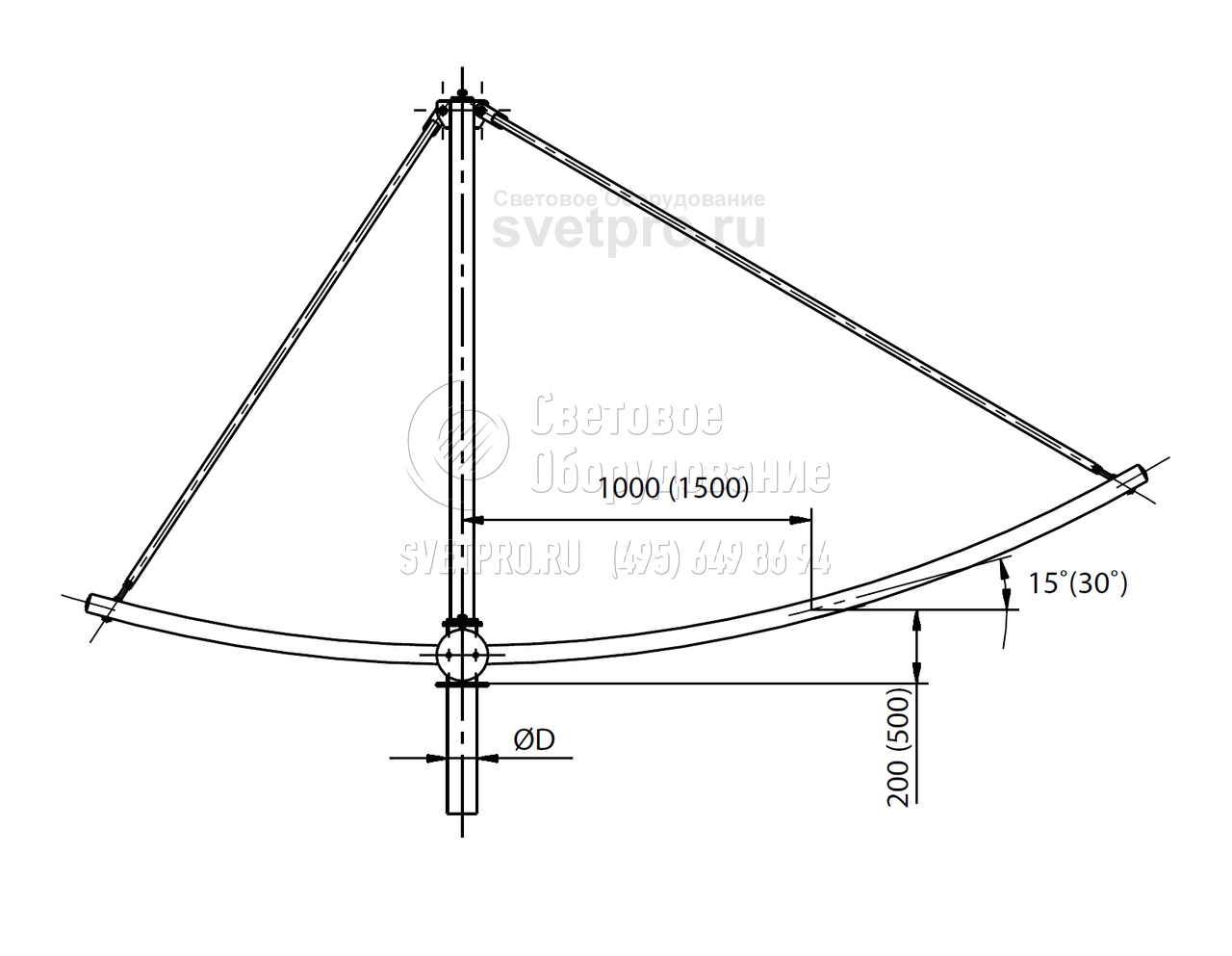

Таблица кодов заказа

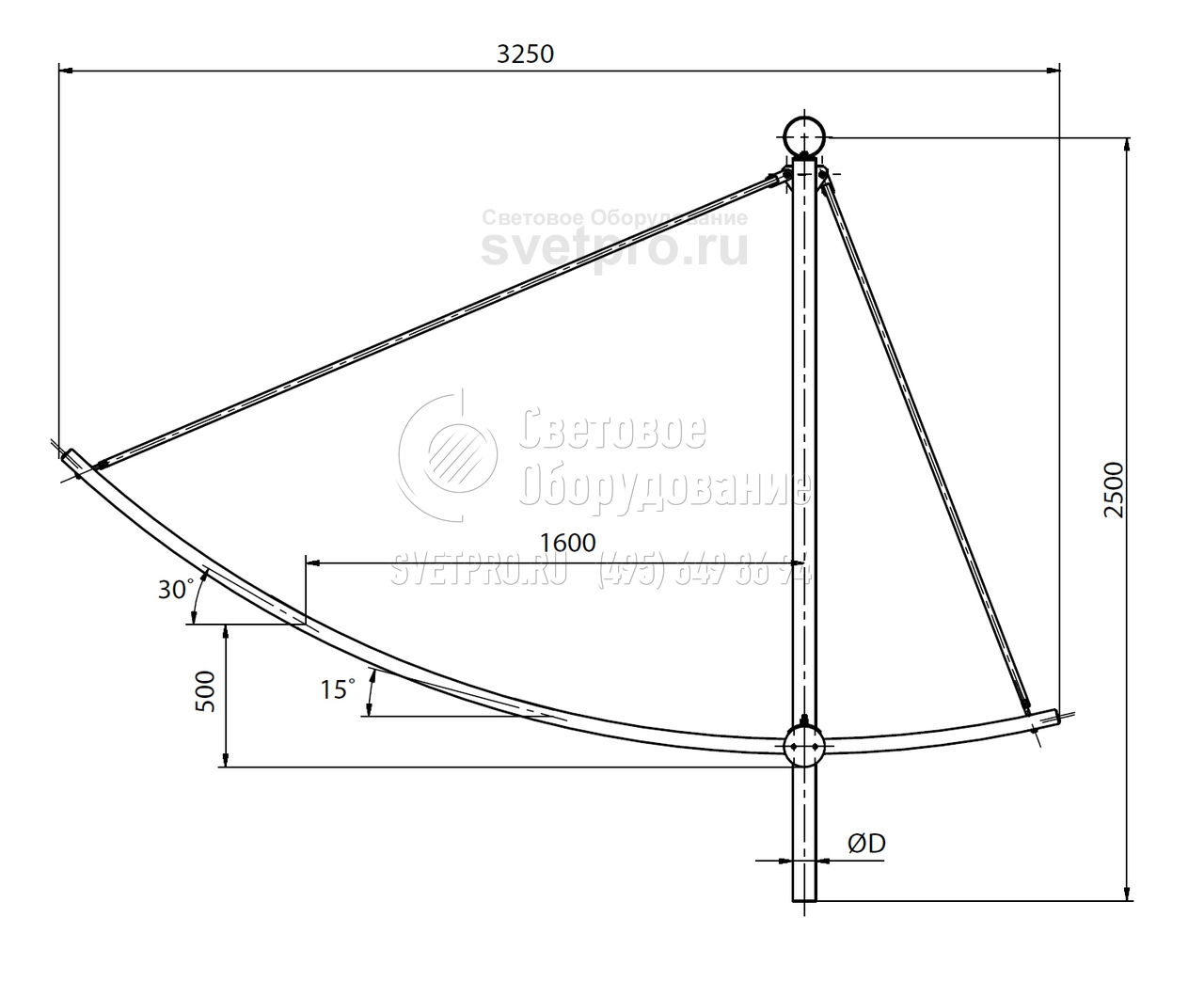

Кронштейны серии 6 для установки на все типы опор
| Обозначение | H, мм | B, мм | D, мм | d, мм | Масса, кг (не более) |
|---|---|---|---|---|---|
| 6.К2-0,5-1,5-30(15)/-Ф3 | 500 | 1500 | 76 | 60 | 67,3 |
| 6.К2-0,5-1,5-30(15)/-Ф5 | 500 | 1500 | 100 | 76 | 67,7 |
| 6.К3-0,5-1,5-30(15)/180-Ф3 | 500 | 1500 | 76 | 60 | 77,2 |
| 6.К3-0,5-1,5-30(15)/180-Ф5 | 500 | 1500 | 100 | 76 | 77,6 |
| 6.К4-0,5-1,5-30(15)/180-Ф3 | 500 | 1500 | 76 | 60 | 86,6 |
| 6.К4-0,5-1,5-30(15)/180-Ф5 | 500 | 1500 | 100 | 60 | 87,1 |
| 6.К2-0,2-1,0-/180-Ф6 | 200 | 1500 | 135 | 76 | 65,5 |
| 6.К2-0,5-1,5-30.15/180-Ф6 | 500 | 1500 | 135 | 76 | 82,1 |
| 6.К1-0,2-1,0-Ф6 | 200 | 1500 | 135 | 76 | 55,5 |
| 6.К1-0,5-1,5-30/-Ф6 | 500 | 1500 | 135 | 76 | 68,3 |
|
|
|
|
|
как выбрать опору?
Фото с объектов
ОПИСАНИЕ
Кронштейны серии 6 «Флагман» предназначены для осветительных приборов, устанавливаемых на автомагистралях, в зонах отдыха, во дворах, на улицах, на автозаправках, возле крупных торговых и выставочных центров, автосалонов и других мест. Типовые варианты конструкций предназначены для монтажа на граненых металлических опорах, однако некоторые модели изделий можно устанавливать на опоры другого типа.
Кронштейны «Флагман» крепятся к верхней части опоры при помощи болтов. Вид крепления зависит от конструкции опоры и указывается в ее описании.
На кронштейны серии 6 «Флагман» устанавливаются консольные светильники и прожектора. На поверхность изделий методом горячего цинкования нанесен защитный слой, который обеспечивает хорошие антикоррозийные свойства кронштейнов и предохраняет их от вредного воздействия окружающей среды. Благодаря такому покрытию срок эксплуатации кронштейнов достигает тридцати лет, кроме того, при необходимости их можно дополнительно обработать красками или лаком.
Кронштейны этой серии оснащены одним или двумя рожками. Стандартный угол их наклона составляет 15о, но его можно изменять в соответствии с условиями эксплуатации.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Имеется широкий ассортимент продукции различного исполнения и размеров.
- Различные типы крепления позволяют установить кронштейн на любую опору.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
- Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).
- Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.
| Однорожковые | Двухрожковые | Четырехрожковые |
|
|
|
фото с объектов
Фотогалерея
-

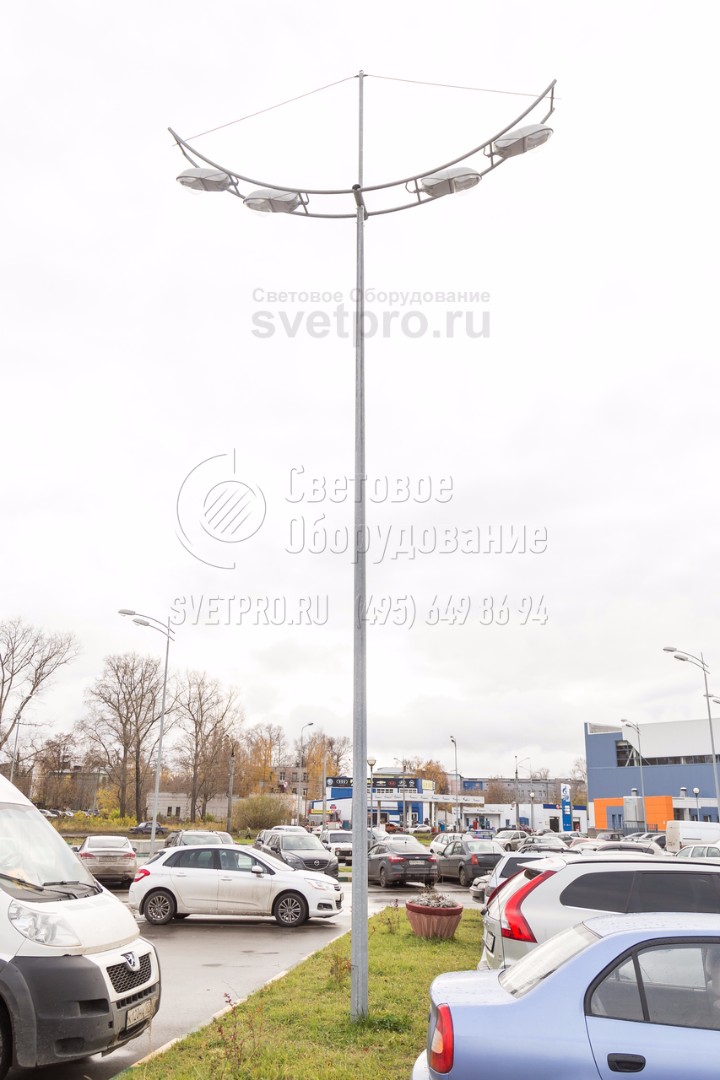

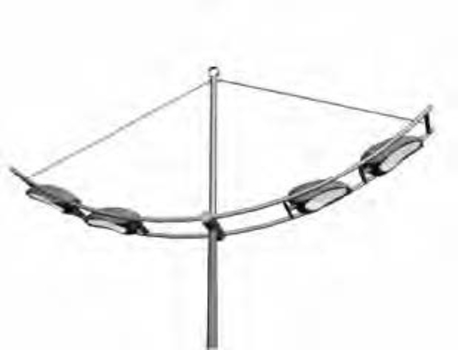

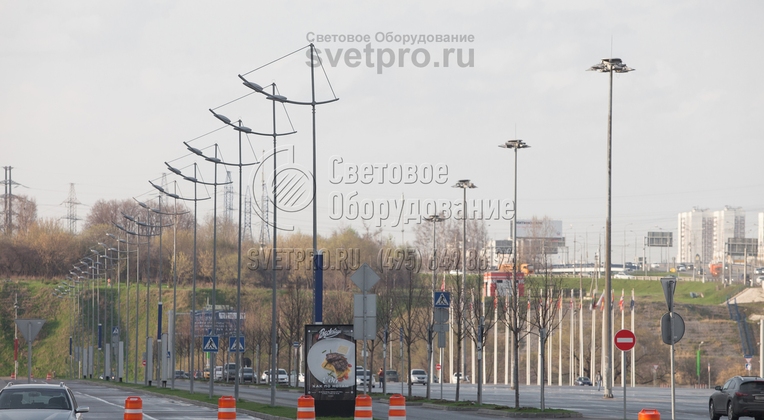

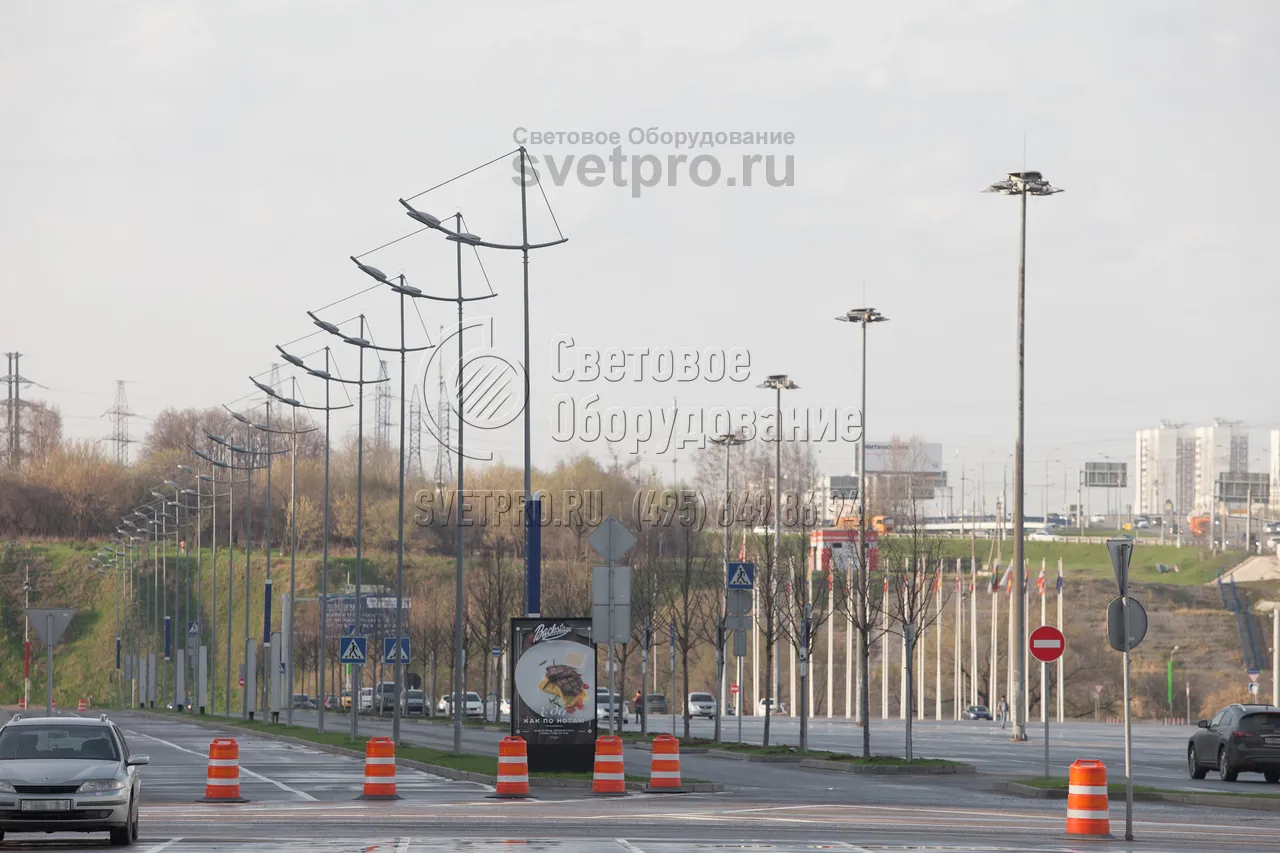

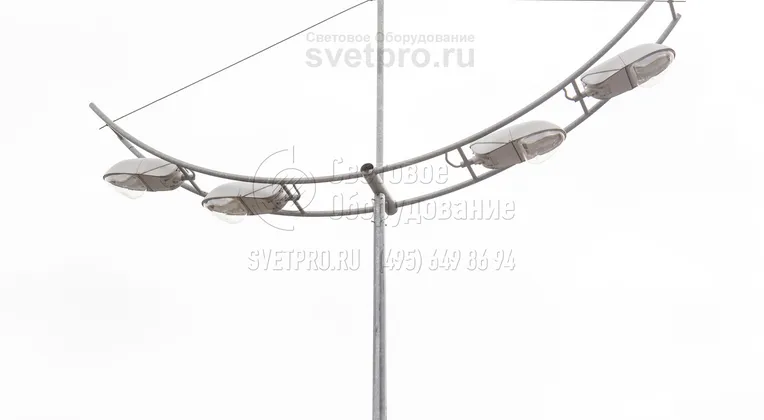

1. Кронштейн «Флагман» позволяет установить до 4 СП с креплением за боковую часть корпуса на стандартную опору. Но главное его отличие от аналогов — красивый внешний вид. Такие модели кронштейнов применяют для строительства систем освещения оживленных улиц, площадей, парковок для транспорта.
-

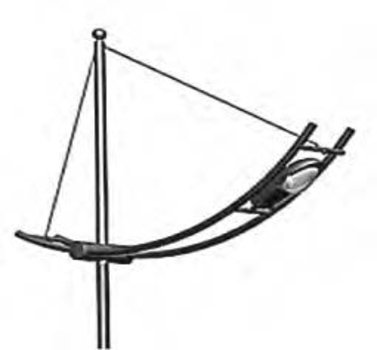

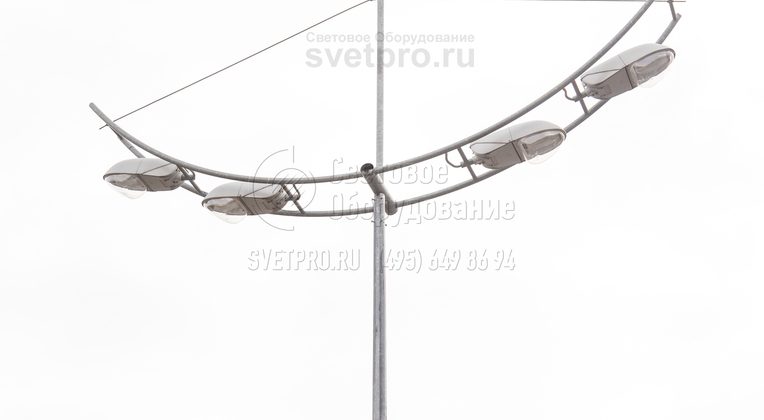

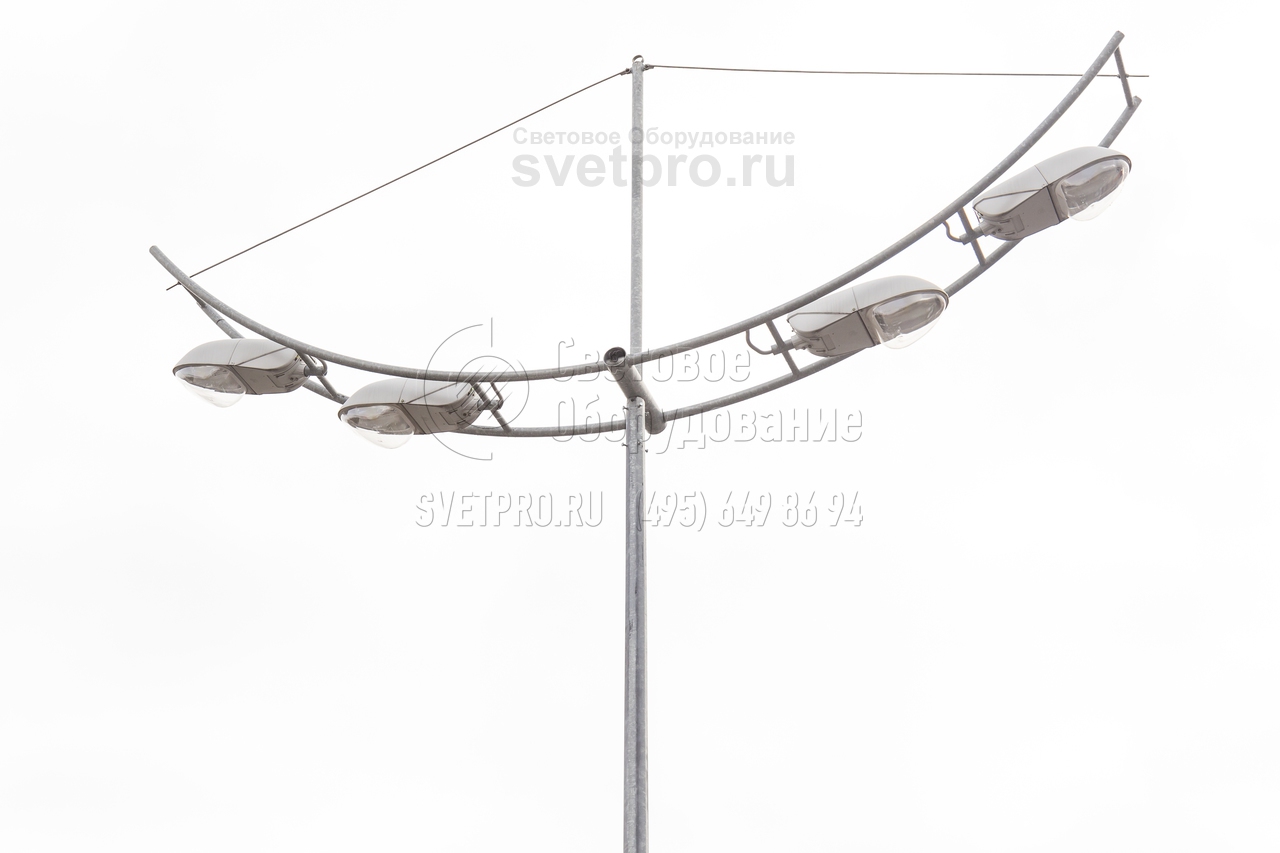

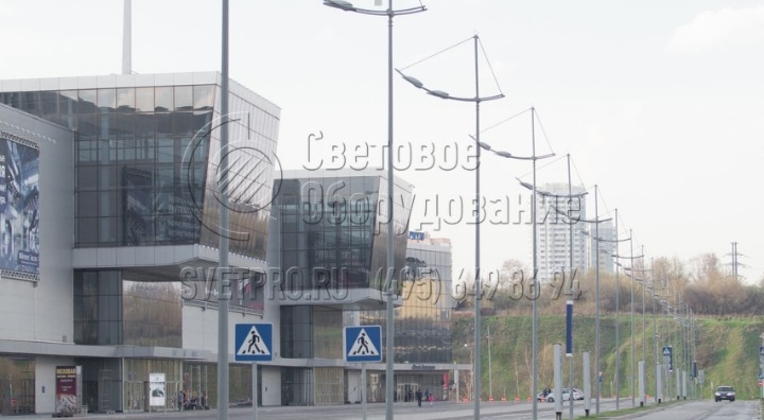

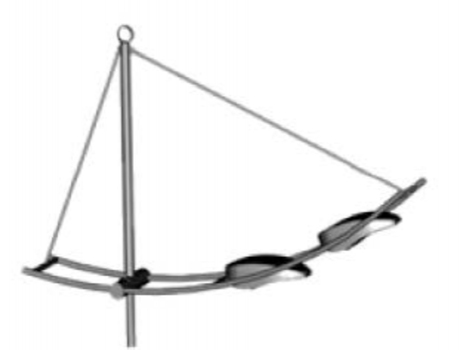

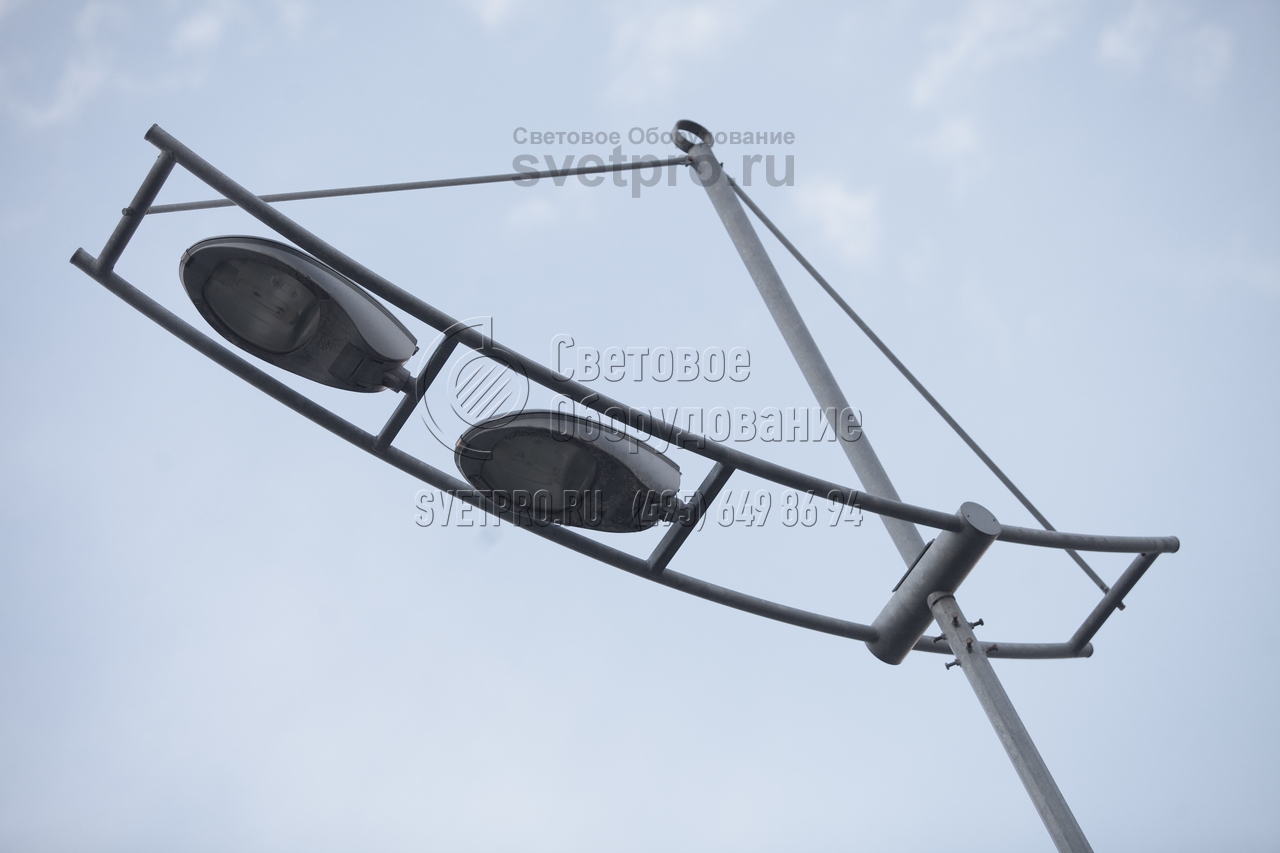

2. Конструктивно кронштейн модели «Флагман» состоит из двух выносов, изогнутых под определенным радиусом. Они соединены поперечными элементами, на которые крепятся светильники. Дополняют дизайн две тросовые растяжки, которые соединяют концы кронштейна с вертикальным элементом. -

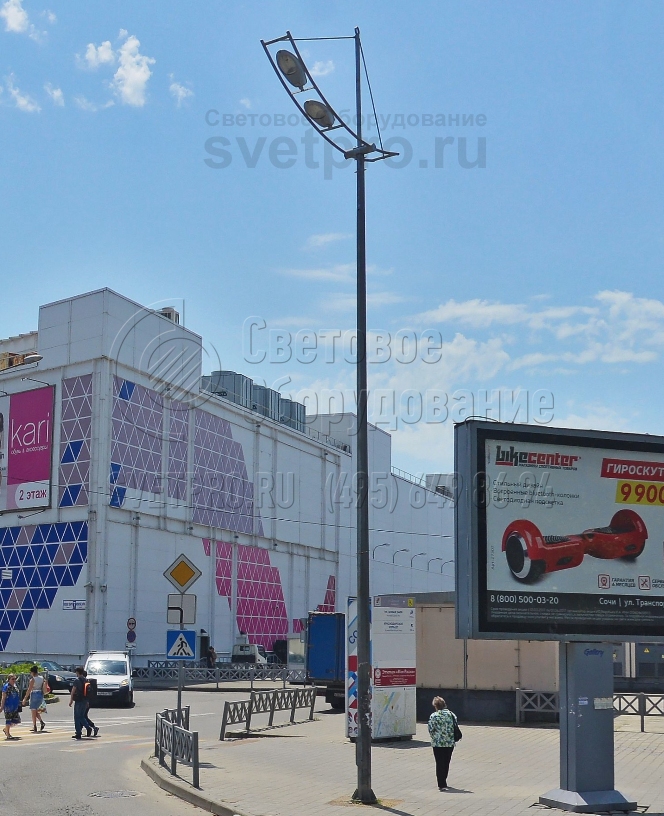

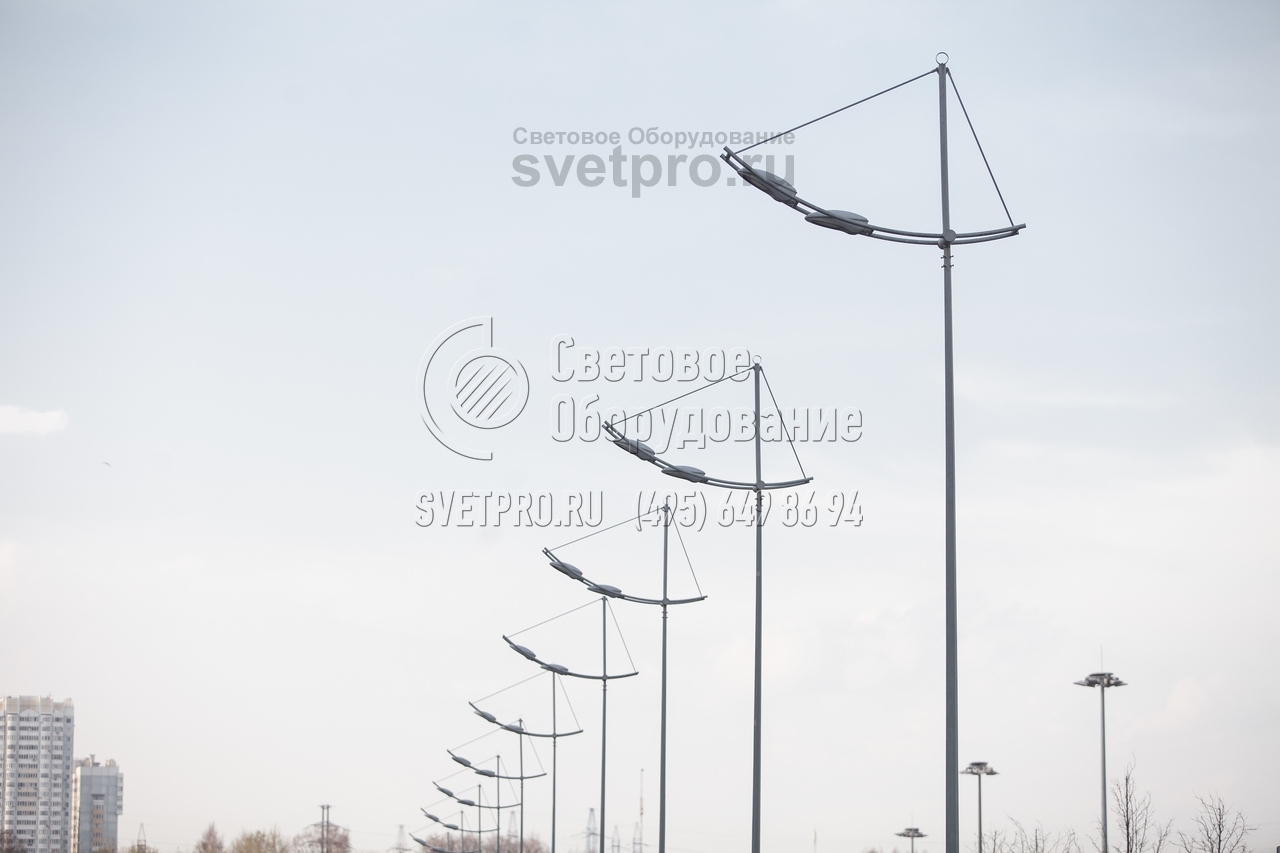

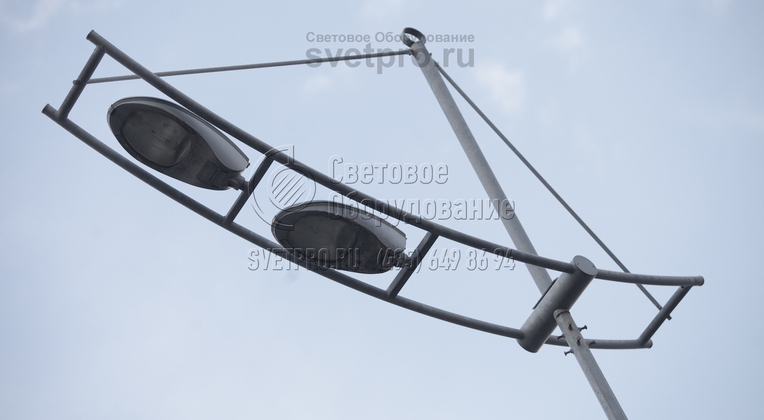

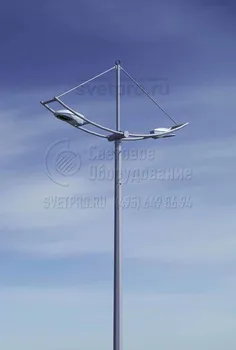

3. На представленном изображении приведен пример использования кронштейна «Флагман», который рассчитан на установку 2 СП. Такой вариант используется в случае, когда конструкция устанавливается на обочине и используется для освещения автомобильной дороги или тротуара с одной стороны. -

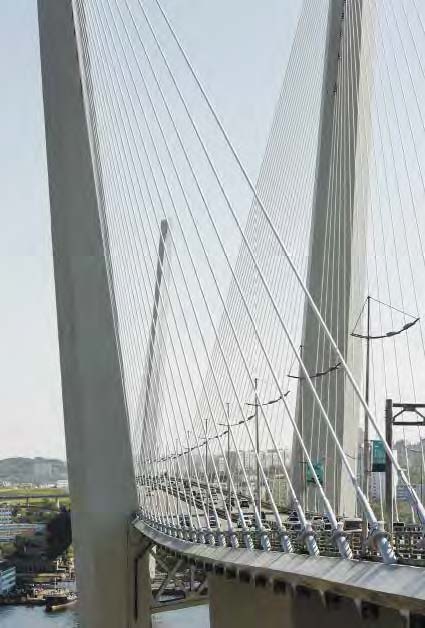

4. На этом изображении приведен пример использования кронштейна модели «Флагман». Он установлен на опоре, сделанной из стальной трубы большого диаметра, в этом случае вместо стандартной хвостовой части монтаж производится на цилиндрическую деталь с отверстиями под болты. -

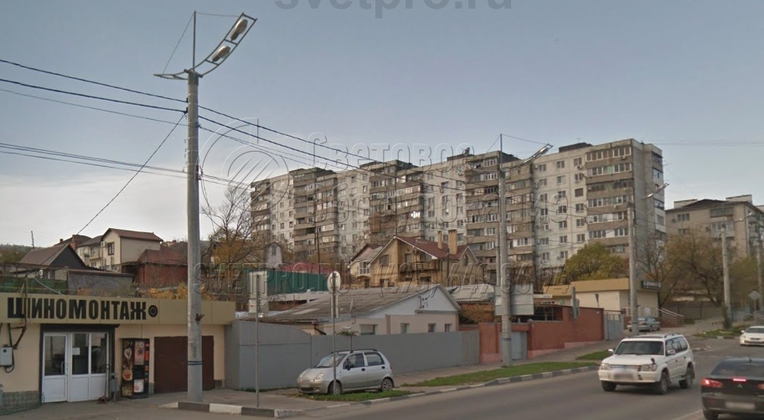

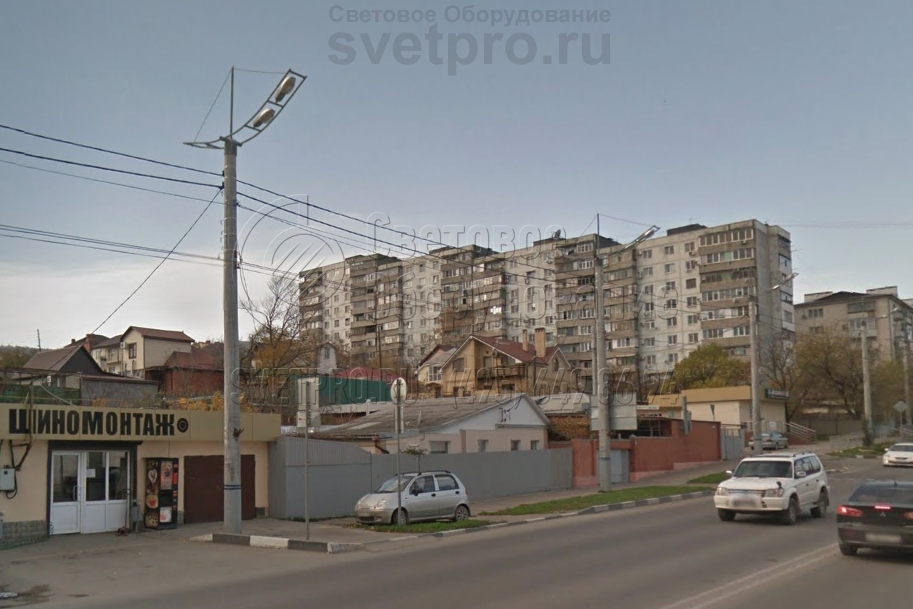

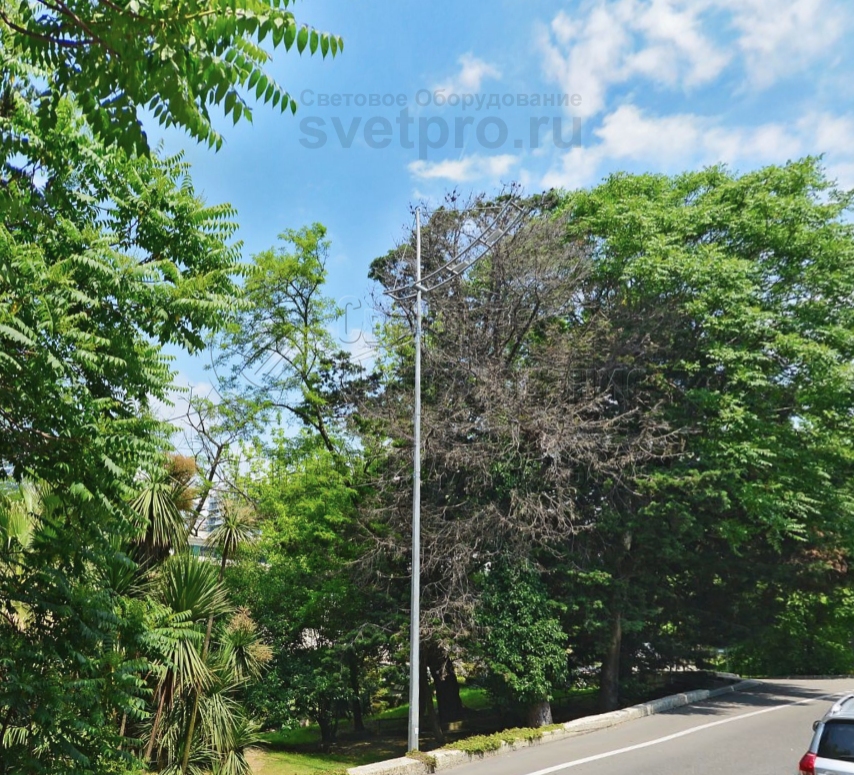

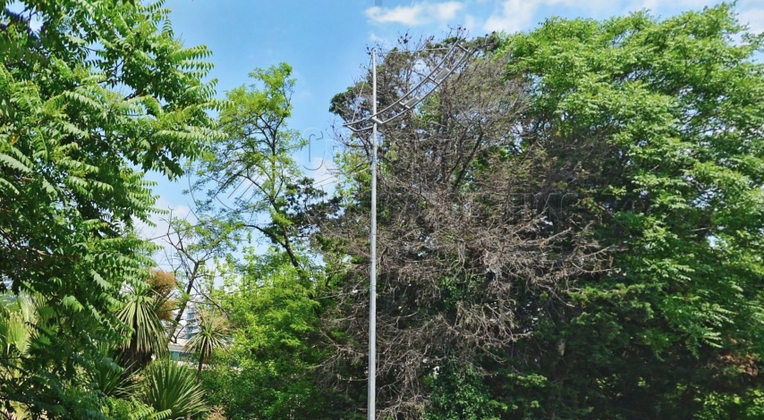

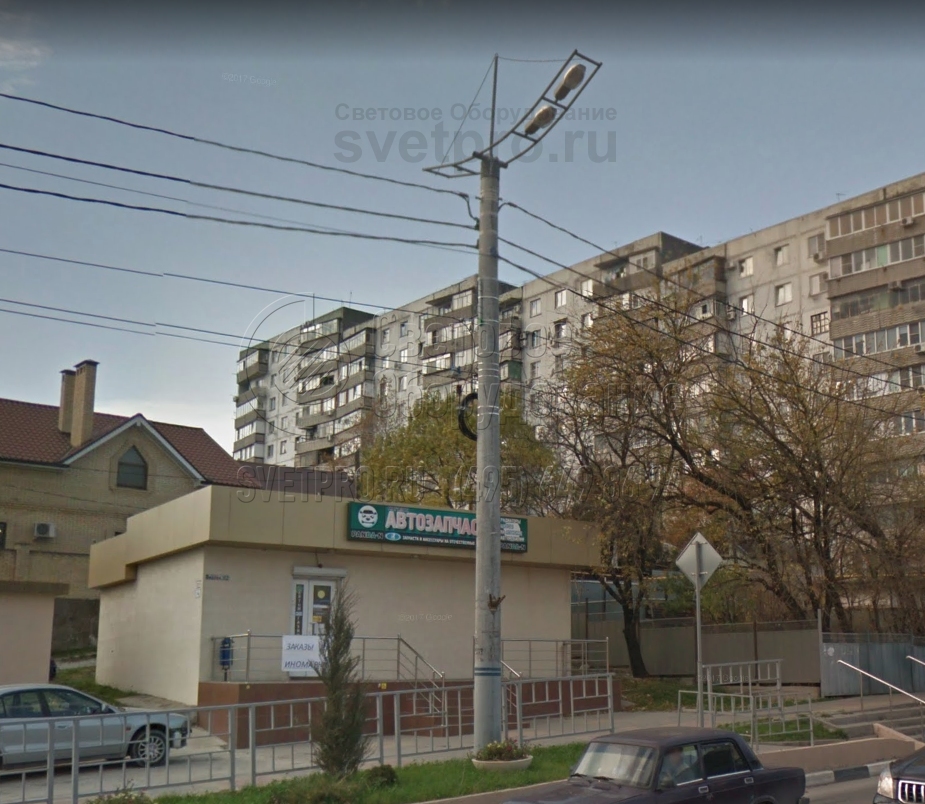

5. На изображении вы видите силовую опору, которая используется для освещения дороги в спальном районе города. Кронштейн «Флагман», установленный на верхушке, улучшает внешний вид конструкции. Кабели для подачи электричества проложены по воздуху, чтобы избежать копки траншей в грунте. -

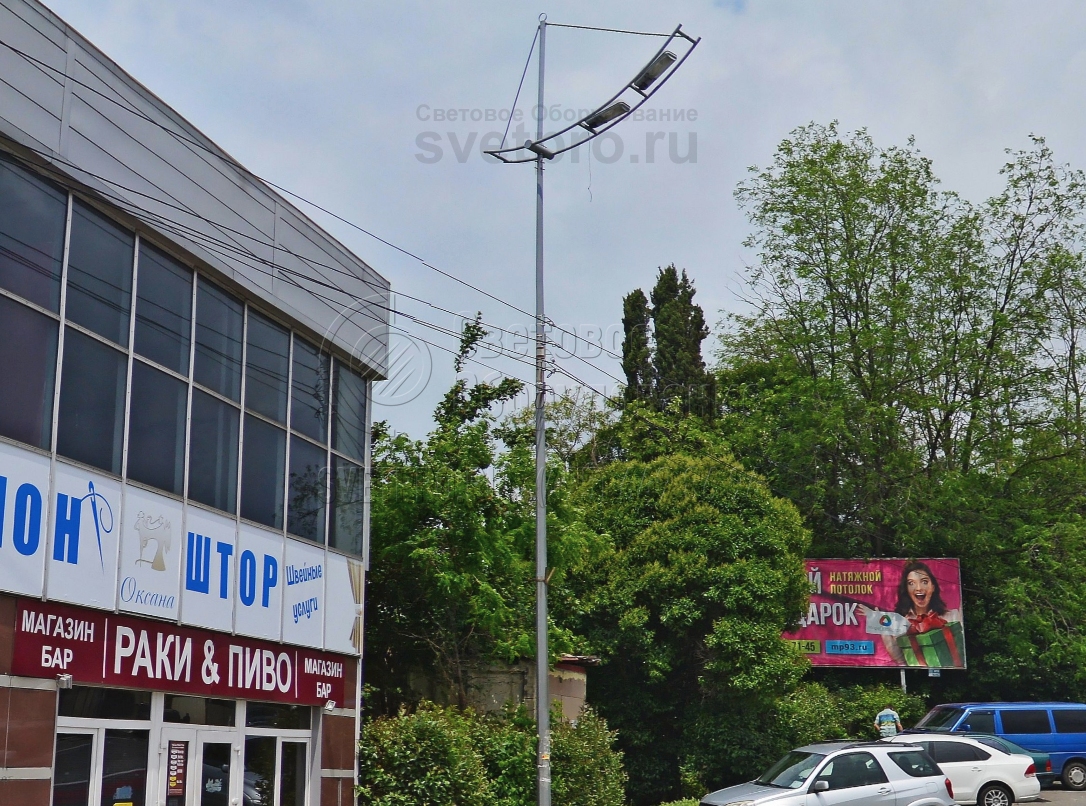

6. На этом изображении приведен пример использования кронштейна «Флагман» в паре с классической опорой, которая имеет корпус с несколькими гранями. Несмотря на массивность кронштейна, опора выдерживает его вес благодаря ребрам жесткости. Провода подводятся по воздуху. -

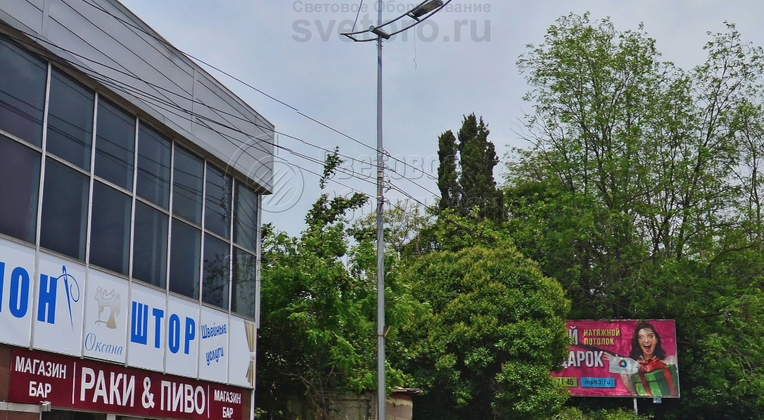

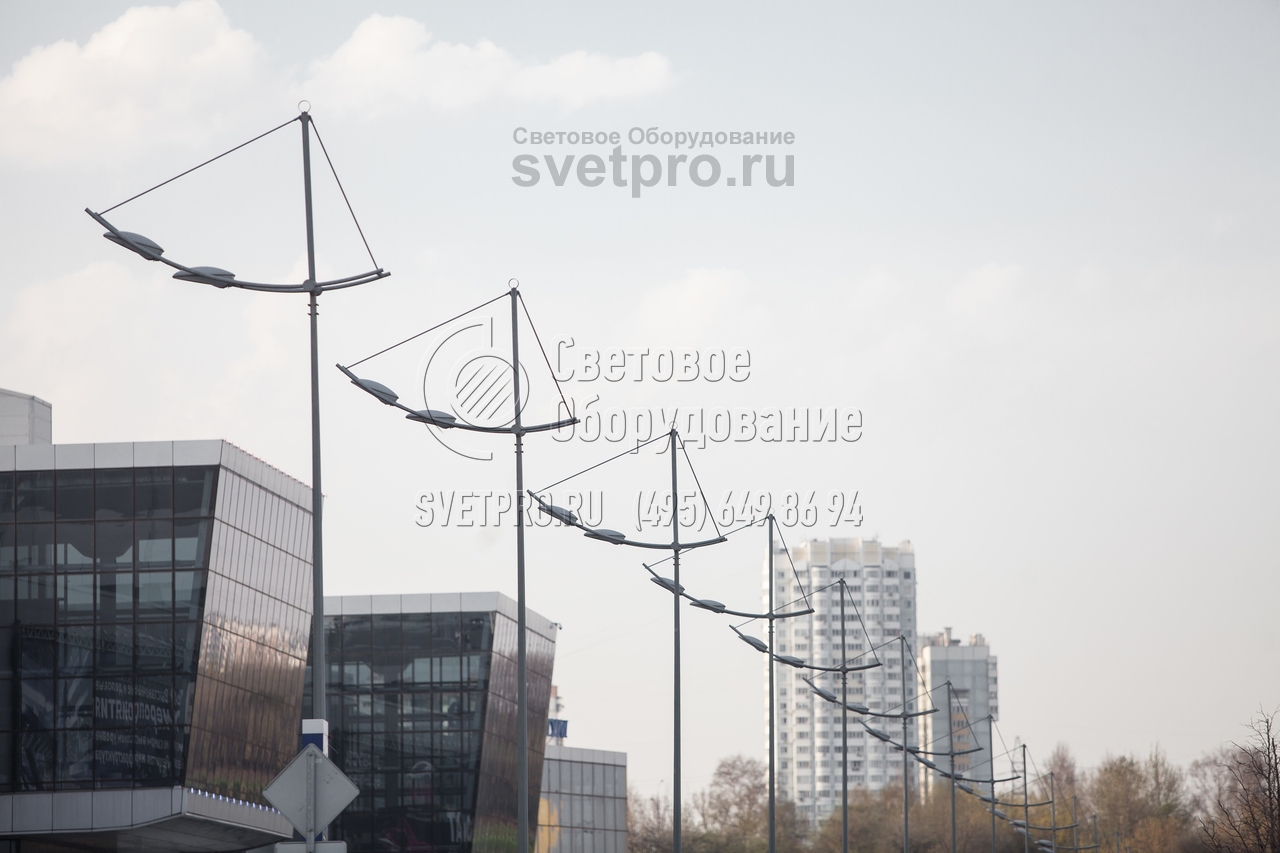

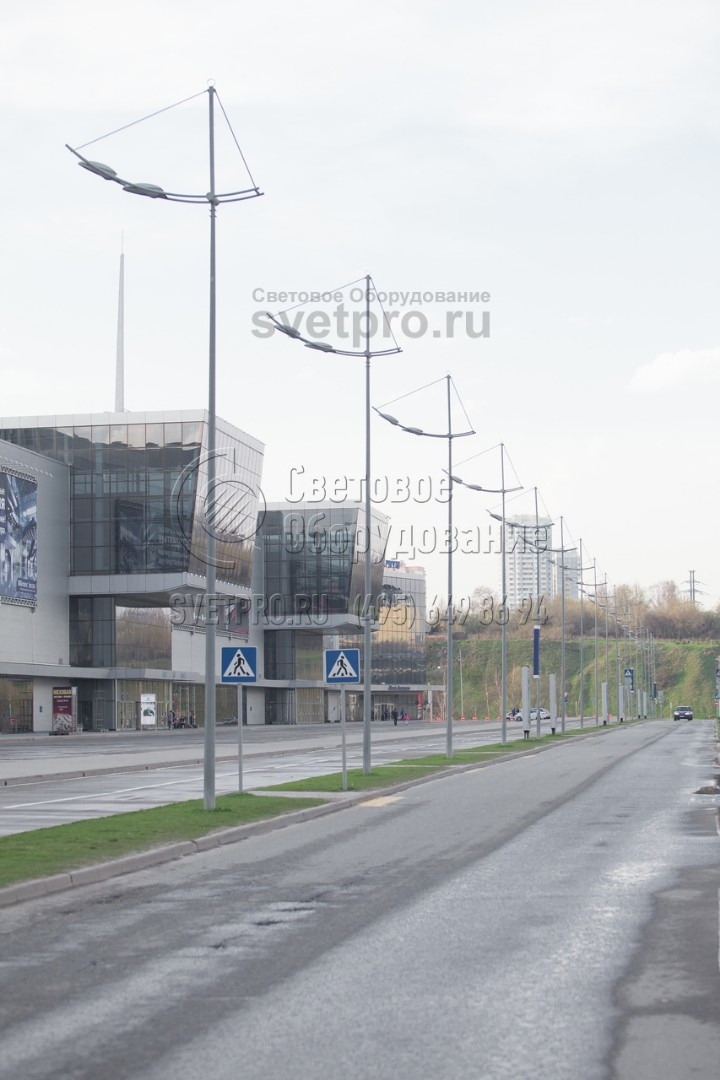

7. Для подачи электричества к лампам, которые установлены в светильниках на кронштейне «Флагман», могут использоваться воздушные и подземные линии. На изображении представлен второй вариант. Кабели не портят внешний вид площадки перед торговым центром и защищены от повреждений. -

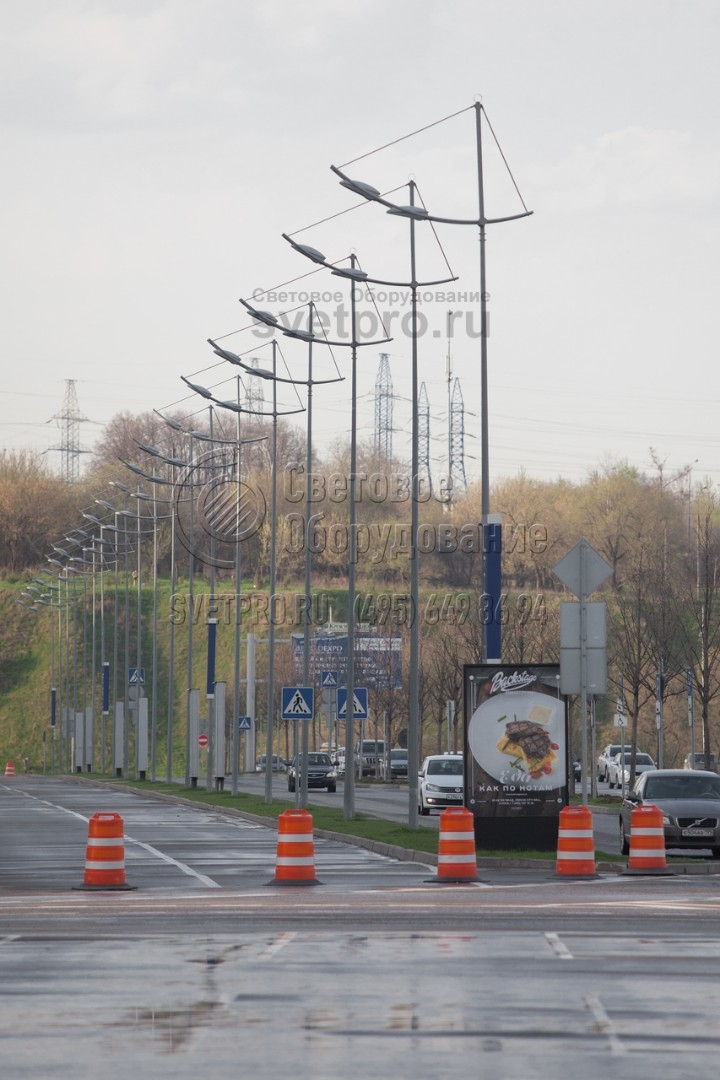

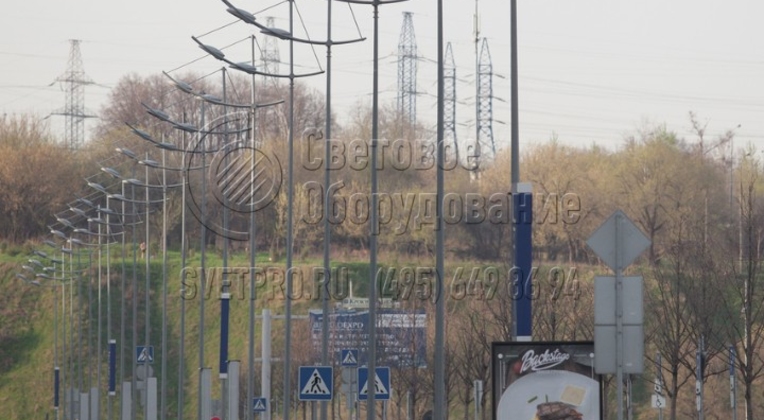

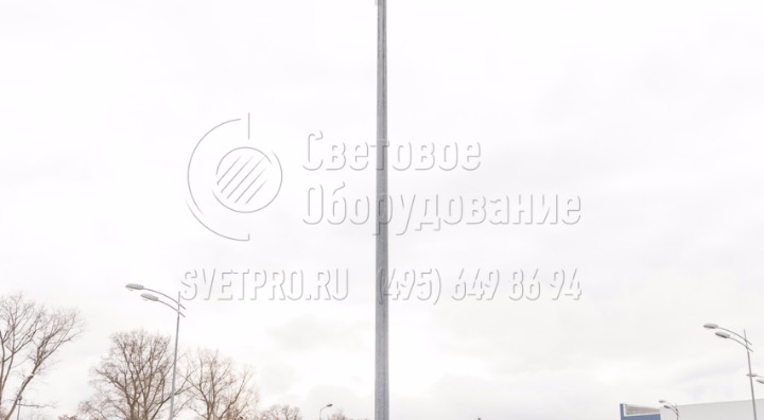

8. Кронштейны типа «Флагман» сочетаются с другими инженерными конструкциями, которые задействованы в создании комплексной системы освещения населенного пункта. На изображении видны опоры с кронштейнами, освещающие дорогу, а также мачты со спускаемыми коронами и молниеотводами. -

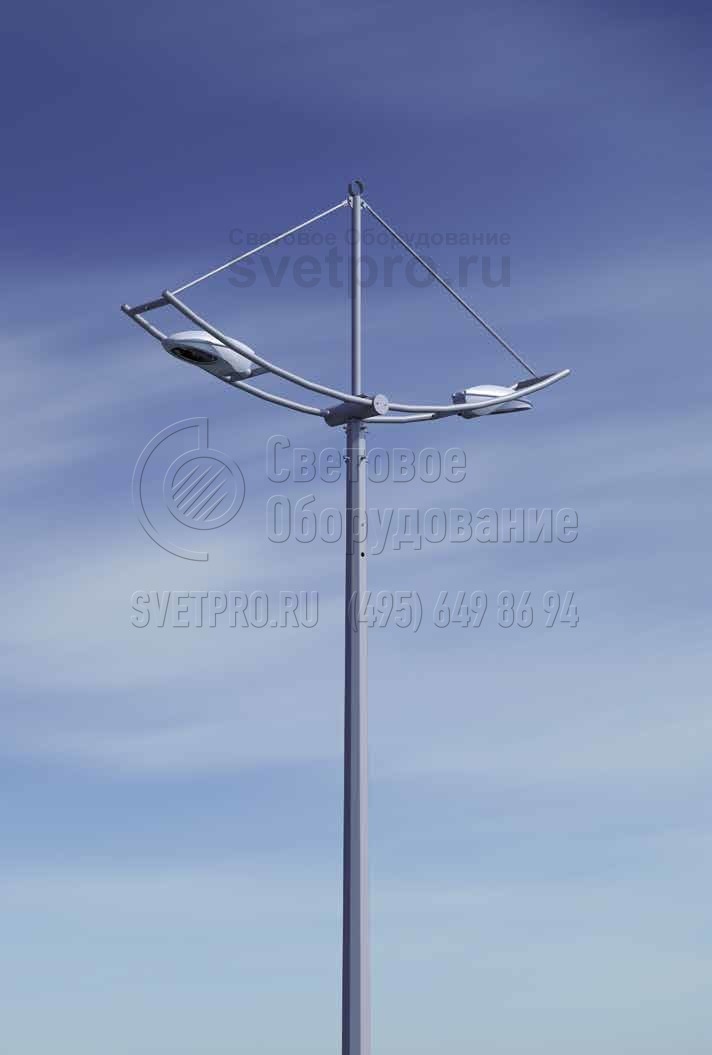

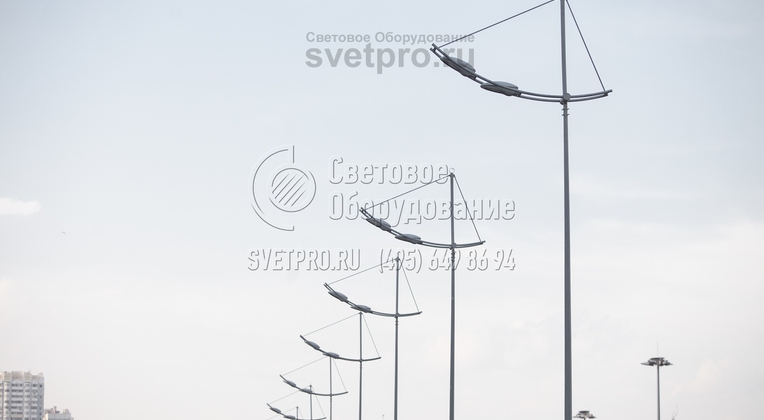

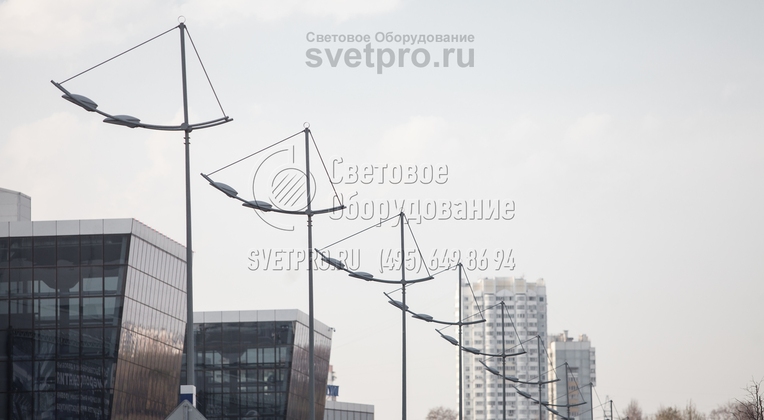

9. Одним из наиболее узнаваемых элементов кронштейна «Флагман» являются растяжки, которые соединяют выносы с вертикальным элементом. Кроме того, каждый кронштейн используется для установки как минимум 2 СП. Они располагаются не один над другим, а рядом на одной высоте от уровня дороги. -
10. Для создания красивой и функциональной системы освещения рекомендуется использовать кронштейны «Фрегат», установленные на несиловых осветительных опорах. Для повышения надежности системы кабели необходимо укладывать в грунте в предварительно вырытых траншеях. -
11. Все элементы корпуса кронштейна модели «Флагман», как и самой опоры, защищаются от коррозии. Для формирования защитного слоя используется метод горячего цинкования. Суть его заключается в погружении готовых изделий в ванны с расплавом, где металл налипает на поверхности внутри и снаружи. -
12. На этом изображении хорошо виден способ установки светильников на кронштейн модели «Фрегат». Применяются приборы с креплением на боковой части. Но для их монтажа применяются поперечные элементы между изогнутыми выносами. Дополнительную красоту придают передняя и задняя растяжки. -
13. Применение кронштейнов типа «Фрегат» позволяет с минимальными затратами превратить обычные опоры для систем освещения в украшение улицы. Для этого нужно установить их на стандартном корпусе и закрепить с помощью болтов. По заказу все элементы могут окрашиваться в выбранный цвет.
