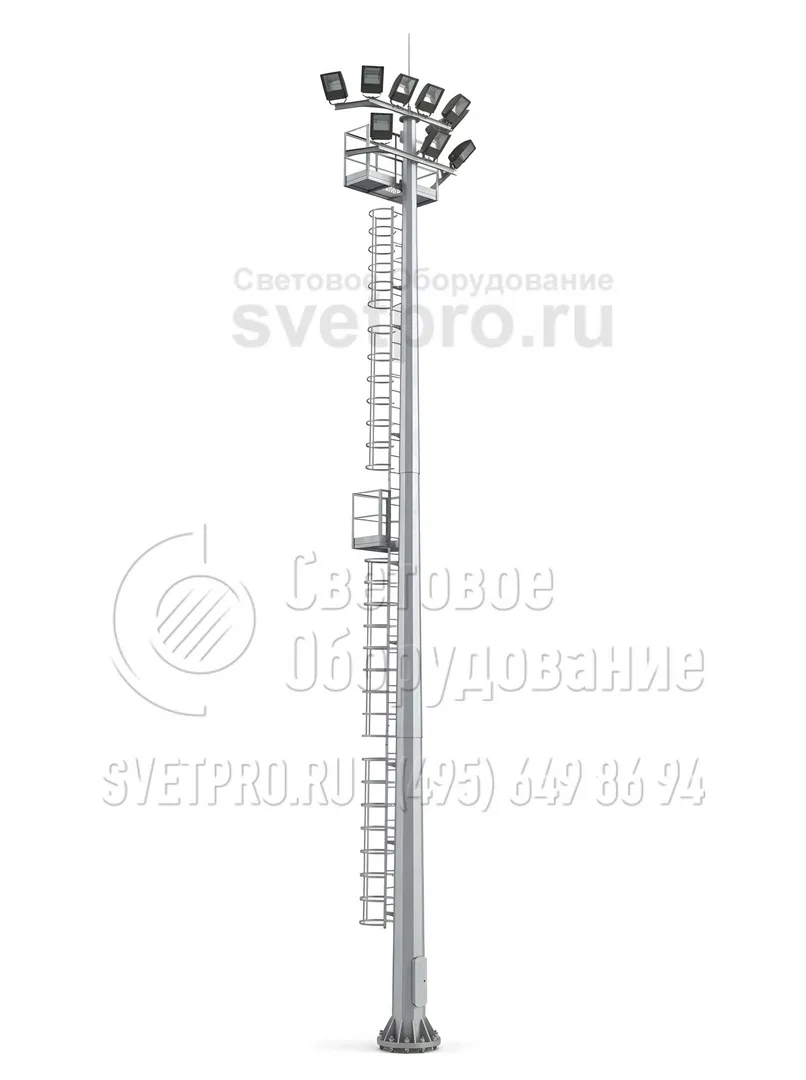

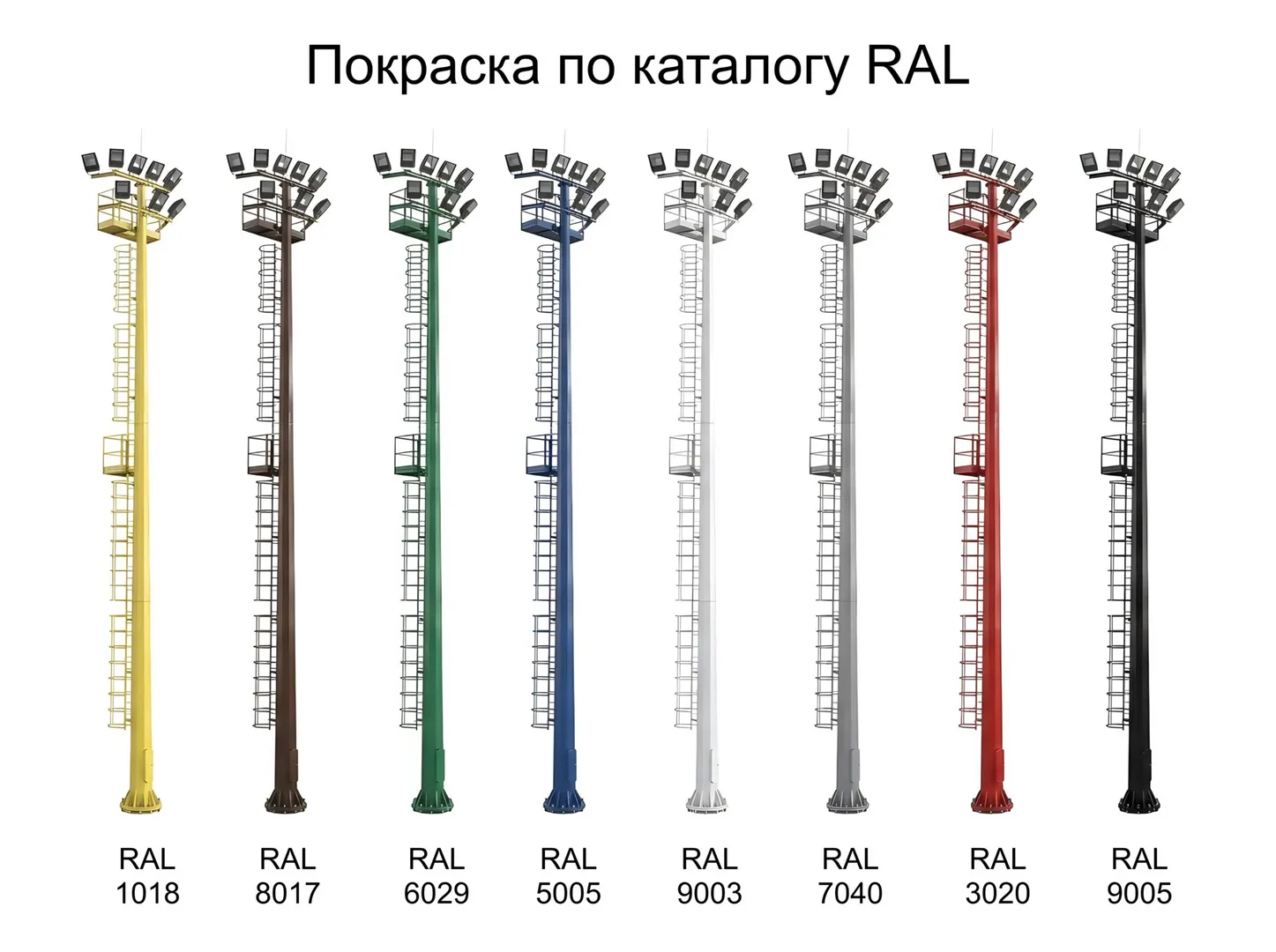

МГФ-30-СР Мачта со стационарной короной высота 30 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-30-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 1055 мм |
| Нижний диаметр: | 760 мм |
| Верхний диаметр: | 400 мм |
| Вес: | 2673 кг |
| Высота: | 30 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

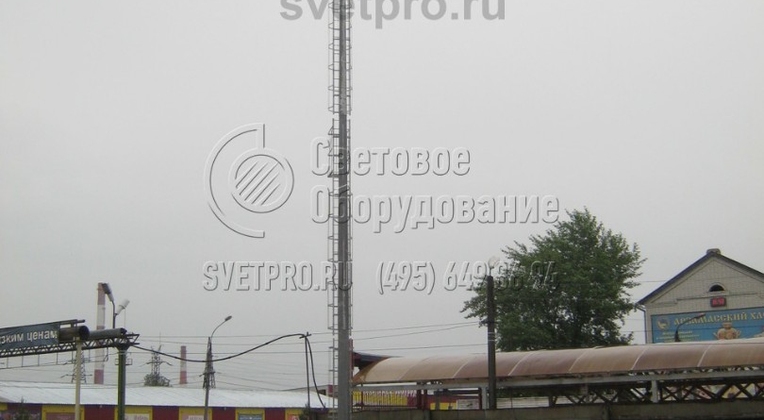

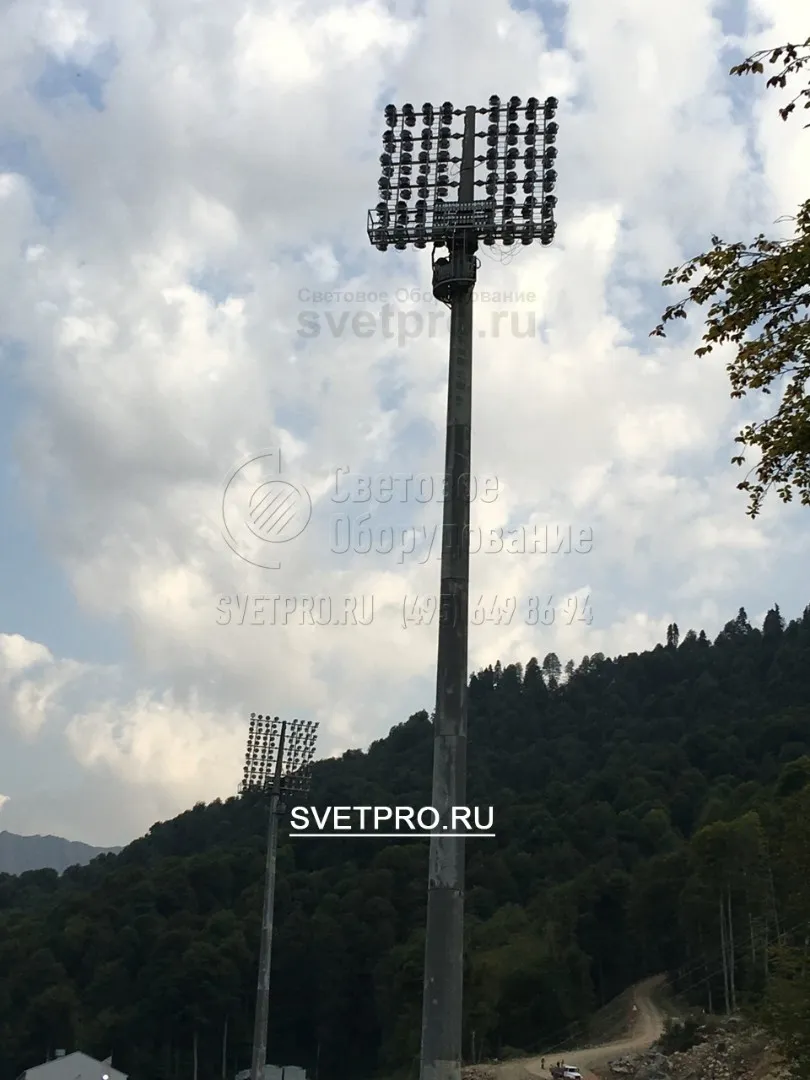

Фото с объектов

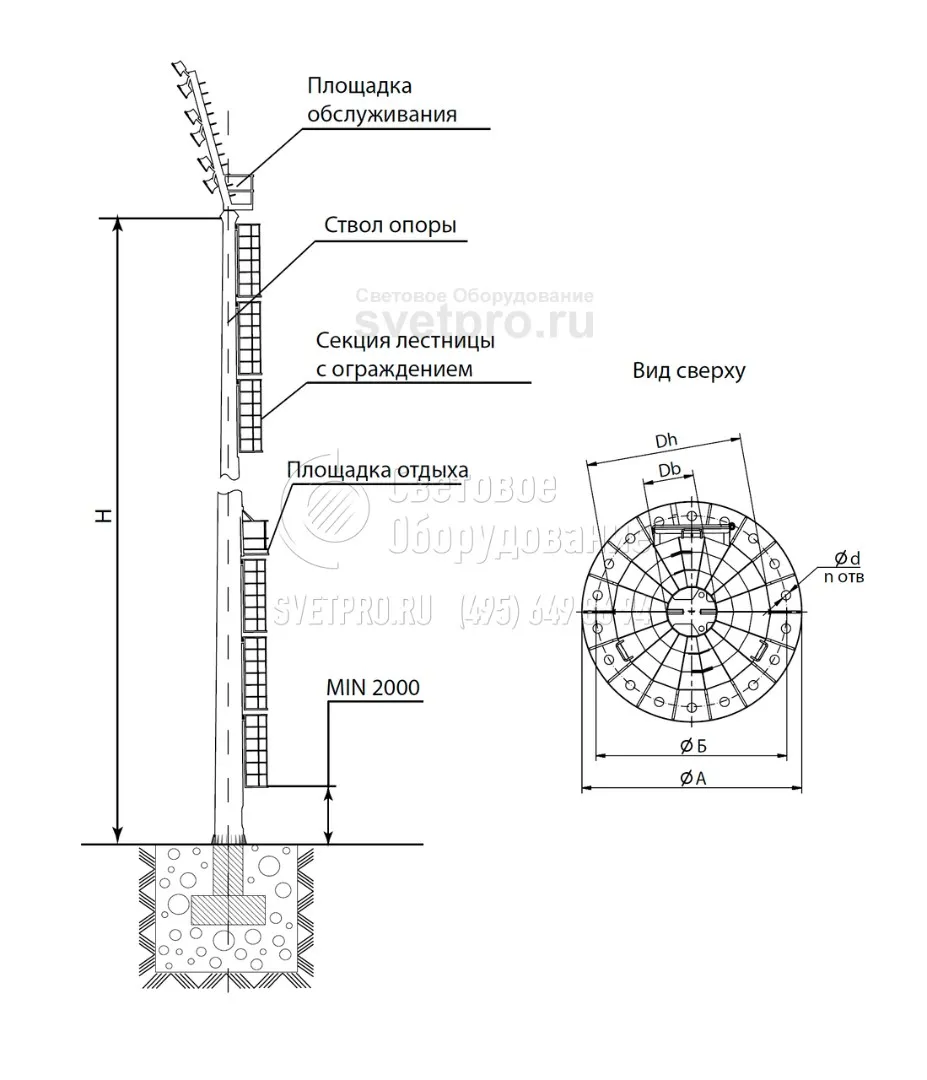

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-30-СР(Х)-Y-Z-ц | 30 | 400 | 760 | ЗА-36/24/Д920-1,3хц | 36 | 24 | 1055 | 920 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-30-СР(Х)-Y-Z-ц | 2673 | 3634 | 1750 | до 25 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ
Мачта с прожекторами МГФ-З0-СР, установленными на неподвижной короне, используется для создания равномерного и качественного освещения больших по площади открытых территорий, транспортных развязок, аэропортов, стадионов и складов. Основу конструкции составляет металлический ствол, разбитый на несколько скрепленных друг с другом секций. Высота мачты 30 м, что при установке мощных прожекторов позволяет получить требуемый результат по освещению.
Устойчивая конструкция граненой фланцевой мачты при производстве подвергается горячему цинкованию, что позволят надежно защитить изделие от воздействия природных факторов и развития коррозии, а также увеличить срок эксплуатации опоры. Для обслуживания находящейся на высоте неподвижной короны предусмотрена установка лестничных систем и площадок для подъема.
Помимо размещения прожекторов на мачте может устанавливаться молниеотвод, светоотражающие панели. Монтаж МГФ-З0-СР выполняется на армированный бетонный фундамент с находящимся внутри закладным элементом.
фото с объектов
Фотогалерея
-

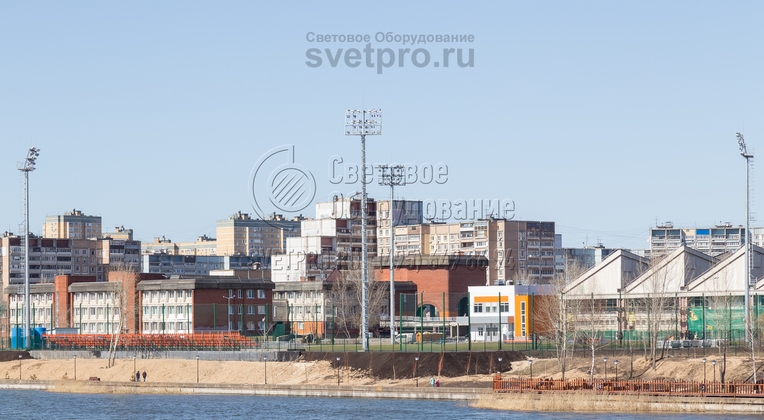

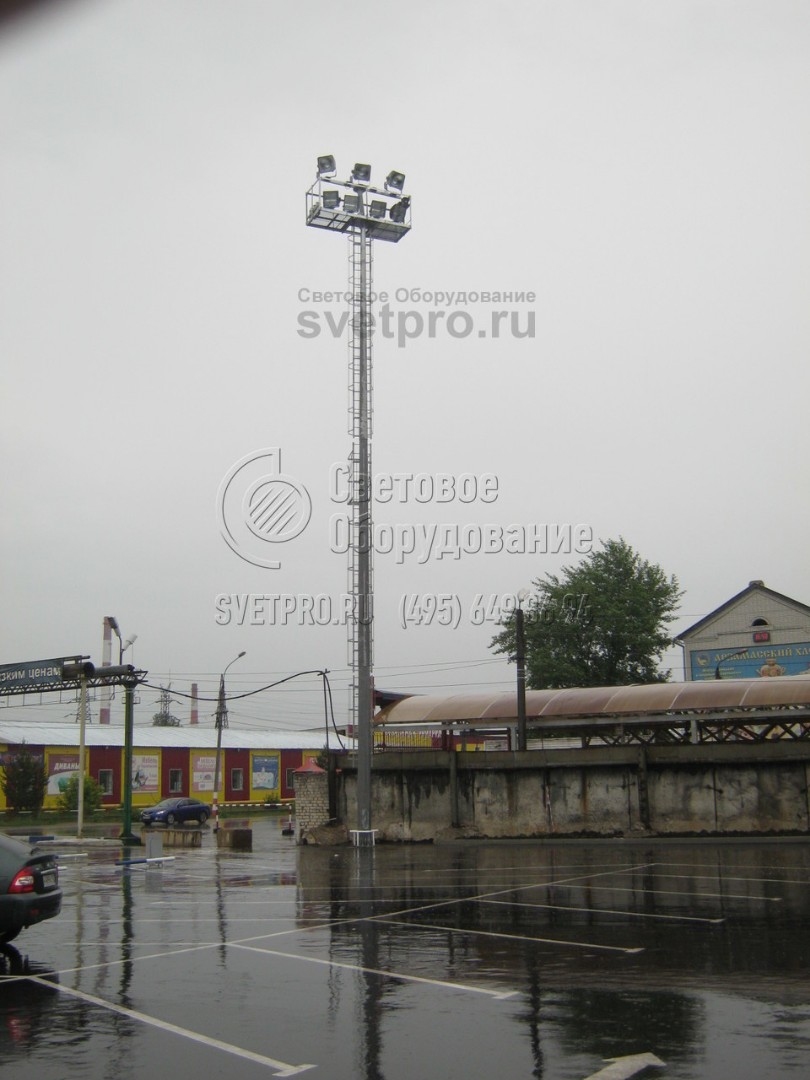

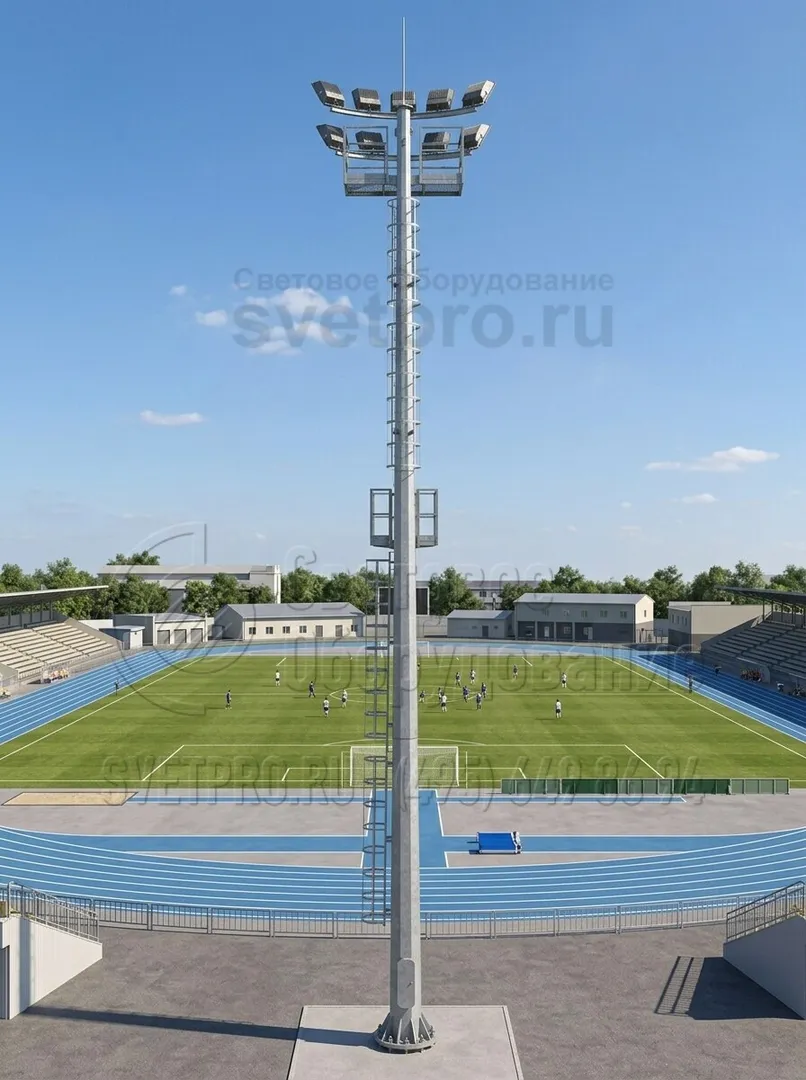

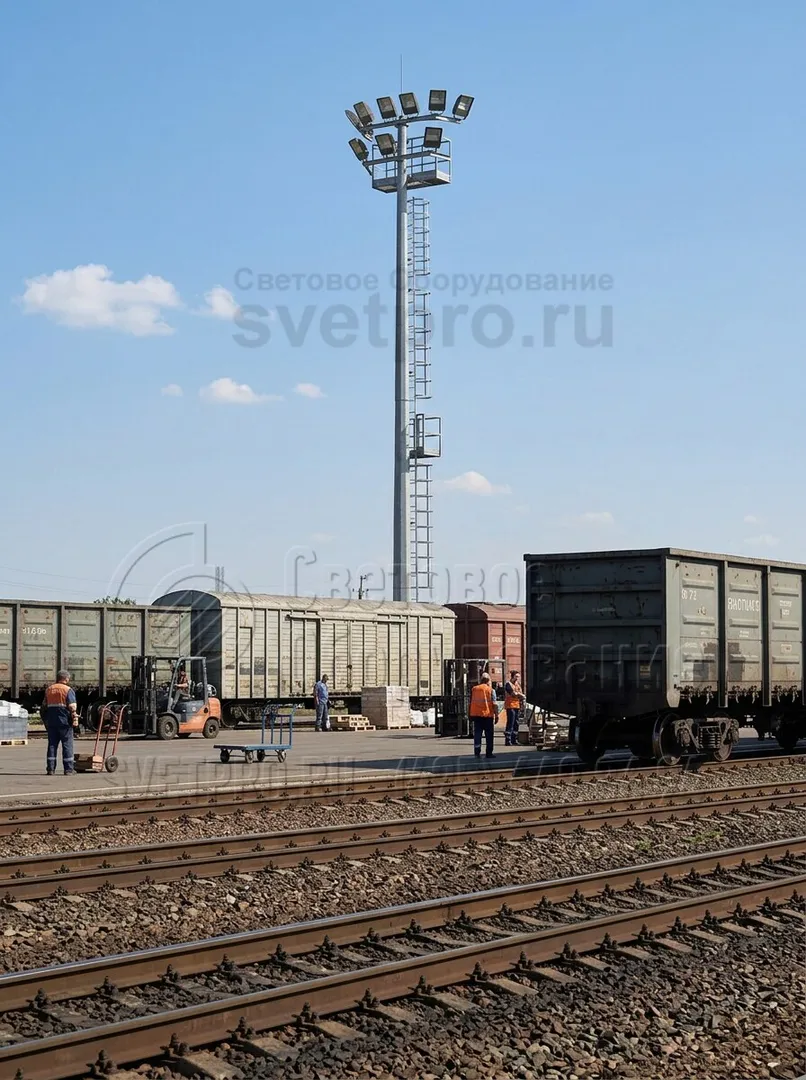

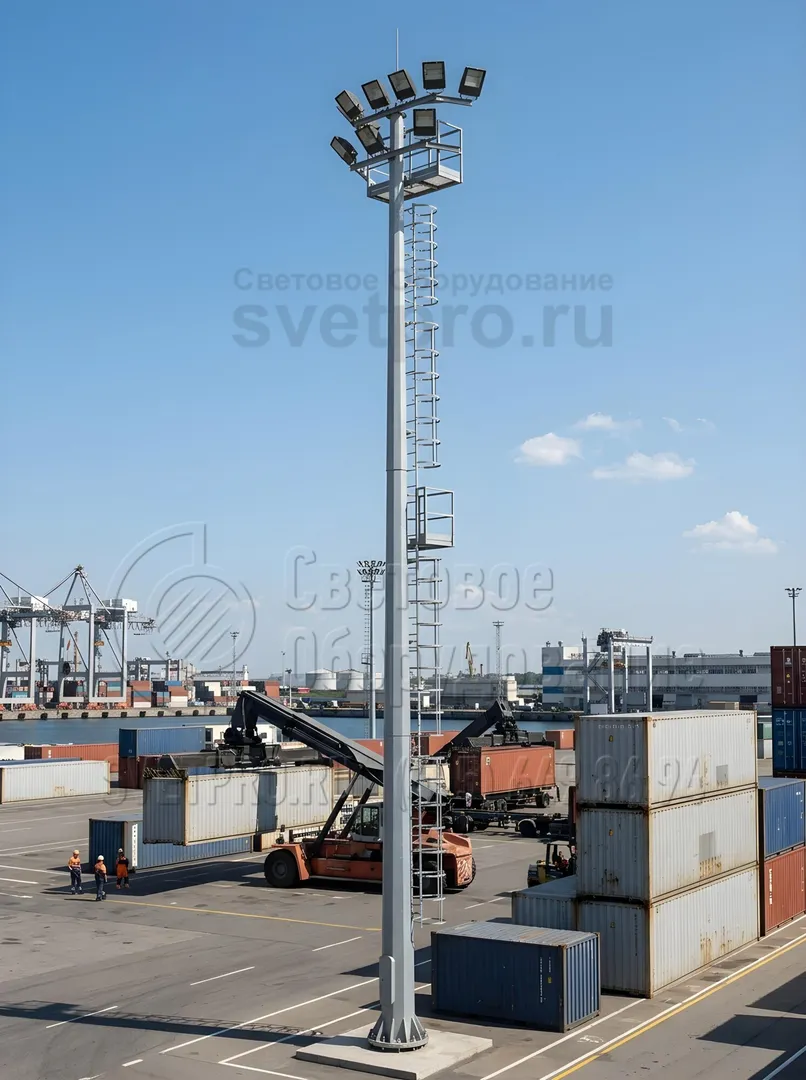

1. На изображении представлена конструкция для систем освещения типа МГФ. Это мачта большой высоты с повышенной прочностью и несущей способностью. Так как рама под светильники у нее закреплена стационарно на фланец, она способна выдержать от 10 и более мощных прожекторов или светильников.
-
2. Высокую мачту для строительства системы освещения легко перевозить на грузовом полуприцепе к месту установки. Производитель делает ствол высотой 30 метров из нескольких сегментов. Они соединяются друг с другом уже на месте установки. Используется телескопический способ сборки сегментов. -
3. Несмотря на большую высоту конструкции, представленной на фото, ее легко выровнять по вертикали. Для этого используются шпильки, которые вмуровываются в фундамент. Для правильного ориентирования в пространстве наземной части нужно ровно установить анкерную закладную деталь в основании. -

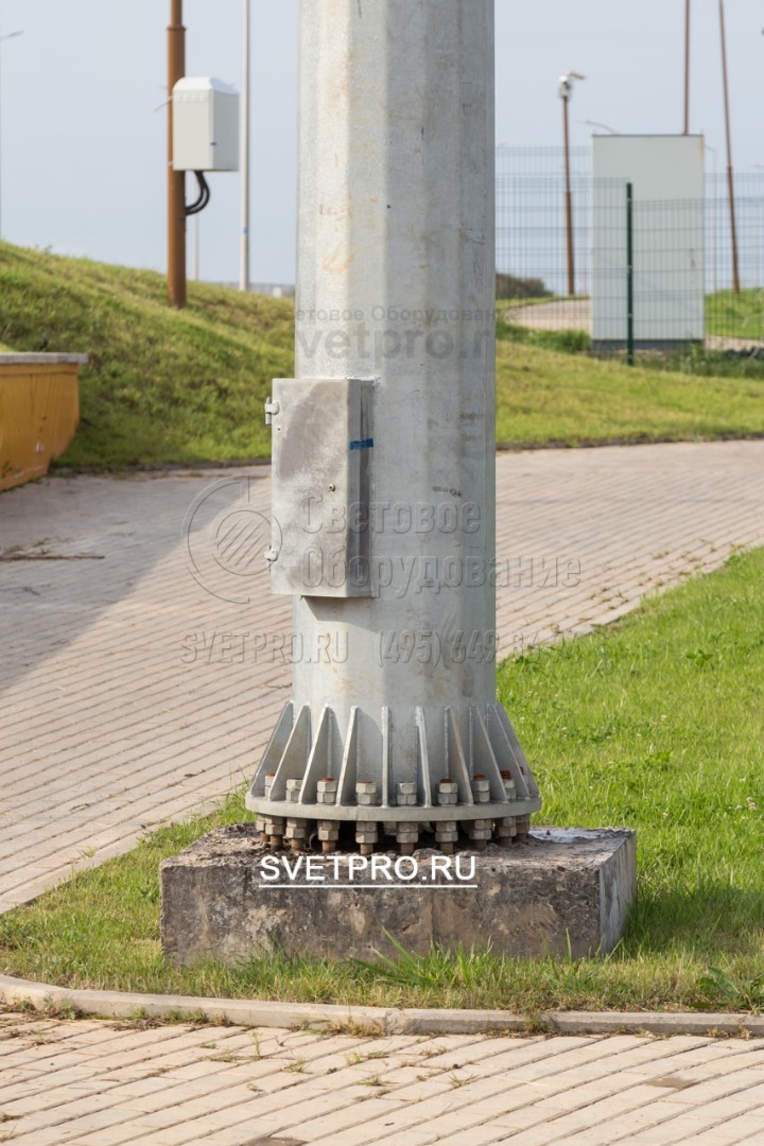

4. Мачта, которая представлена на этом фото, крепится на месте с помощью фланца. Для фиксации используются гайки, которые навинчиваются на шпильки закладной детали. Если ствол будет поврежден ударном молнии или по другим причинам, его можно снять без разрушения бетона основания. -

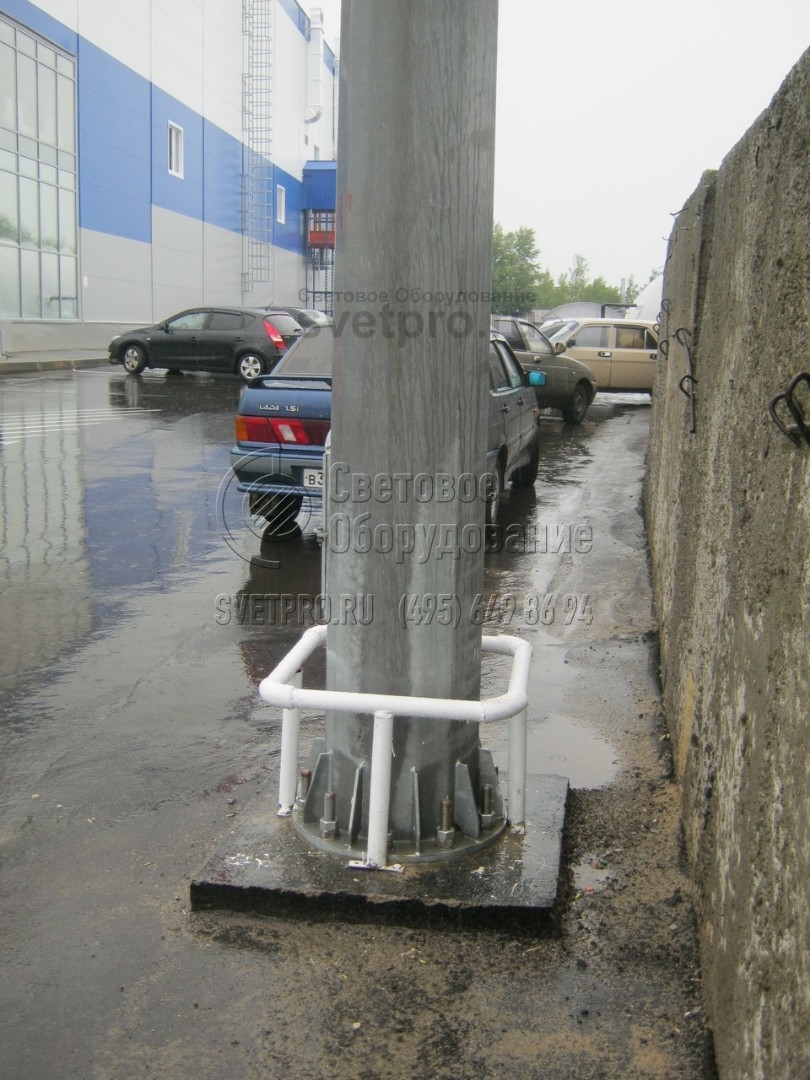

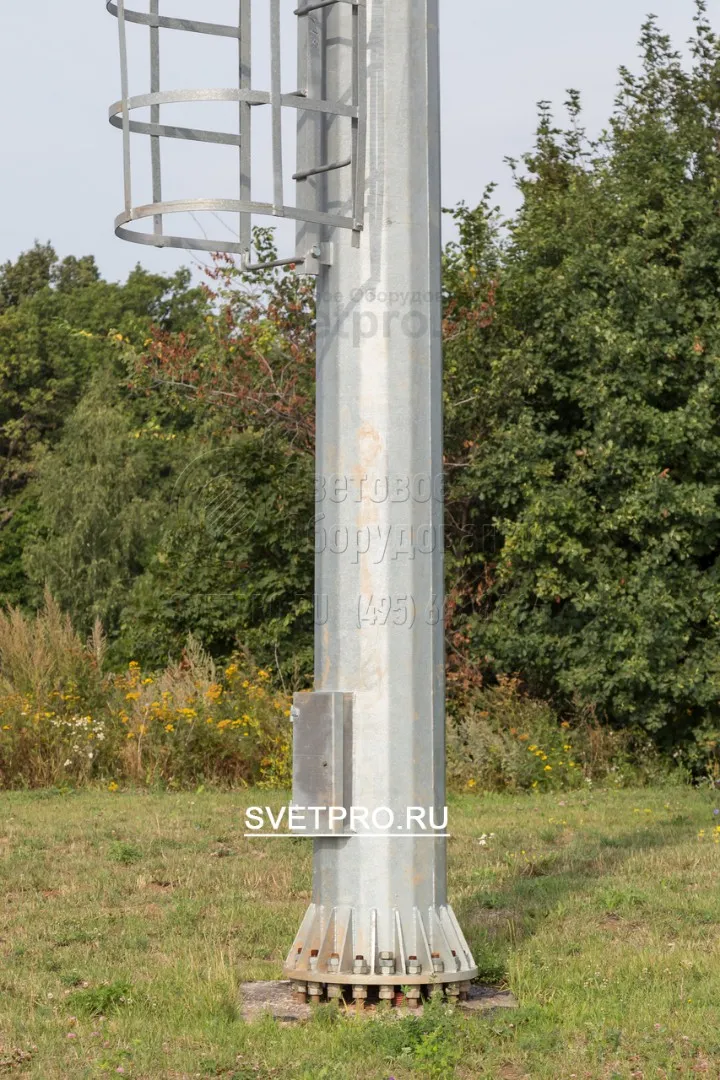

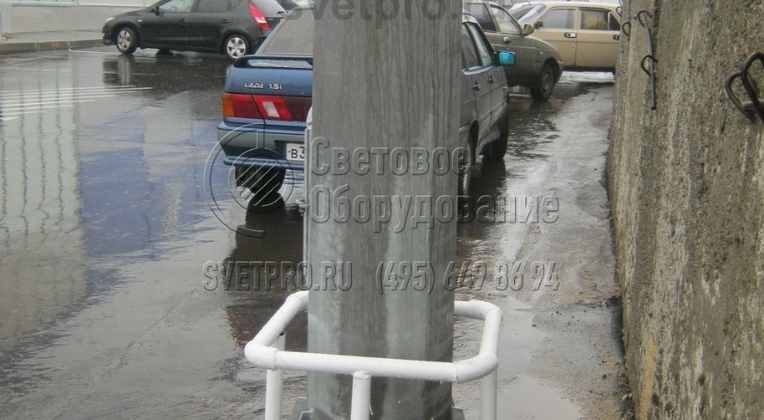

5. На этом изображении вы видите нижнюю часть корпуса мачты освещения. Внизу приварена круглая площадка с отверстиями, которая прикручивается к АЗДФ. Число отверстий соответствует количеству шпилек, которые ставятся в фундамент. Для увеличения прочности используются усиливающие косынки. -

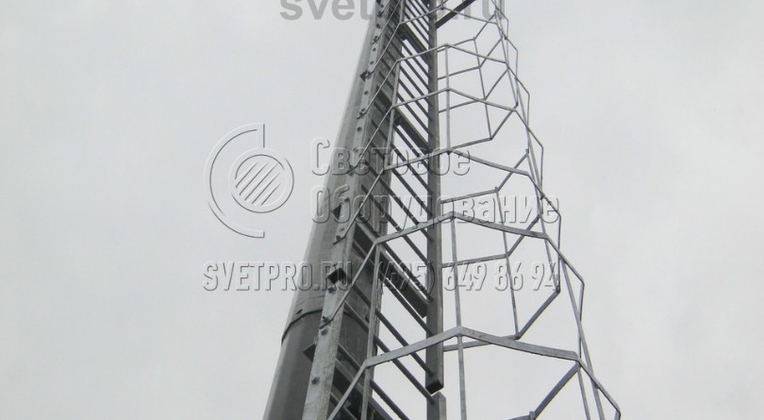

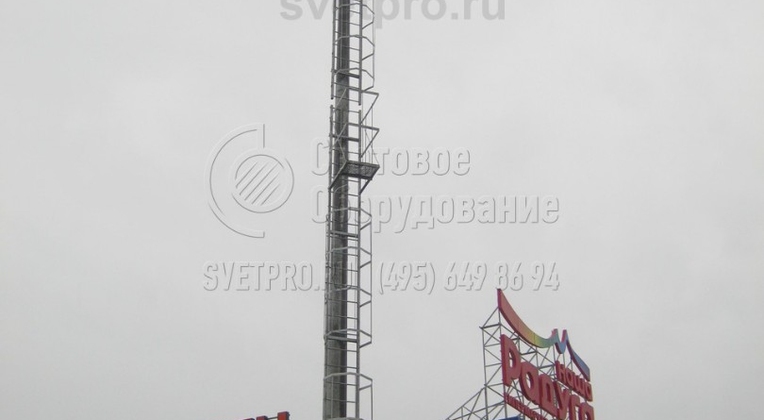

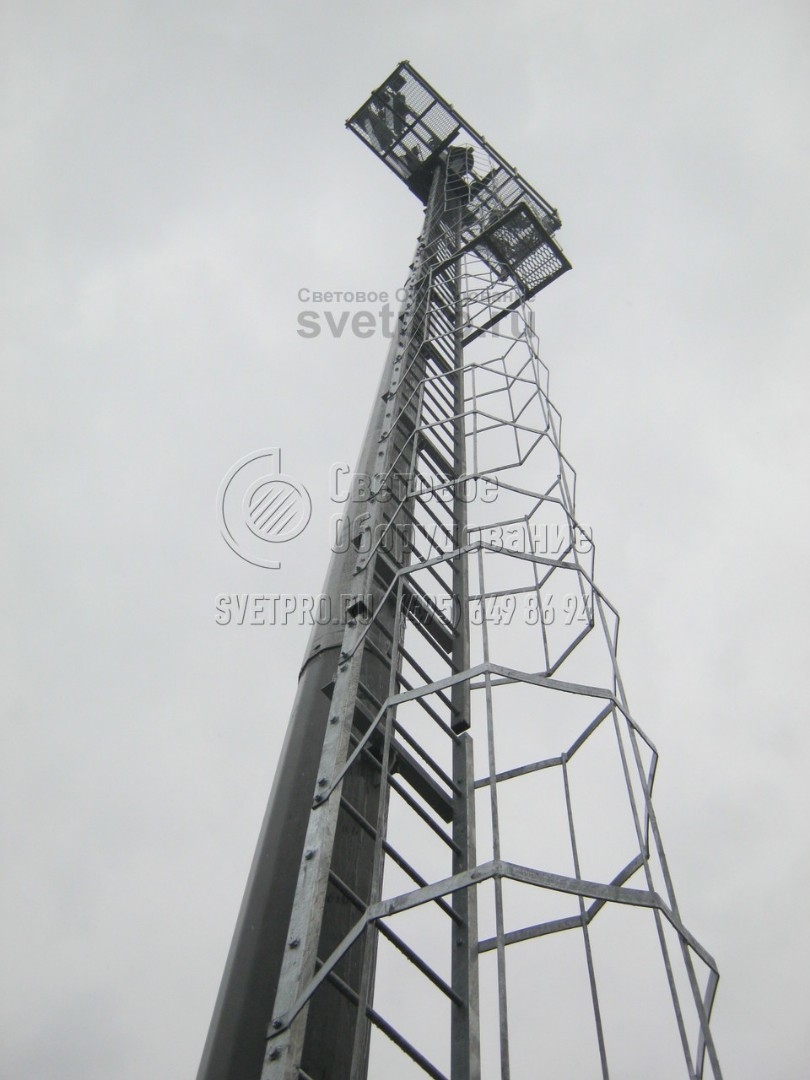

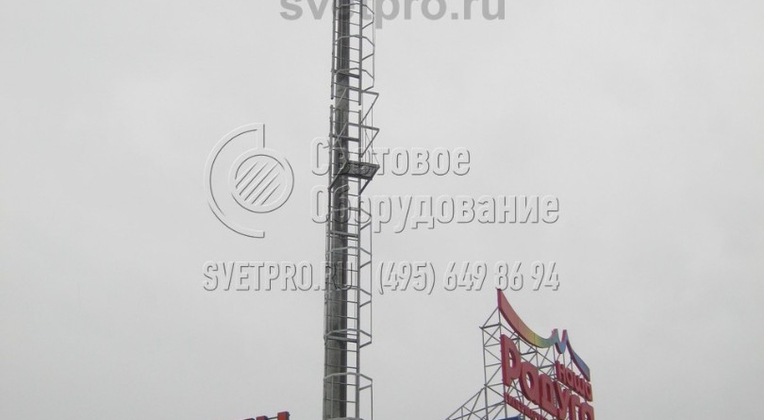

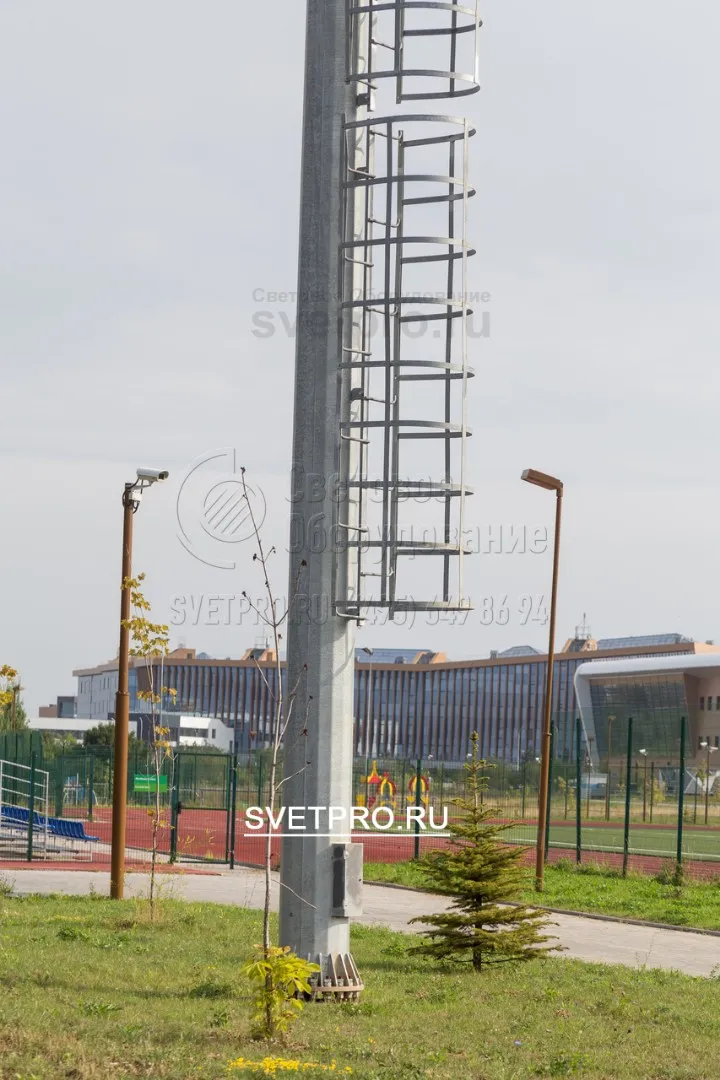

6. На представленном изображении виден корпус опоры, на который установлена лестница с защитной рамой. Благодаря ей при использовании мачт не нужно привлекать автовышки для подъема электриков к светильникам. Они поднимаются по лестнице и выполняют работы с площадки в верхней части. -

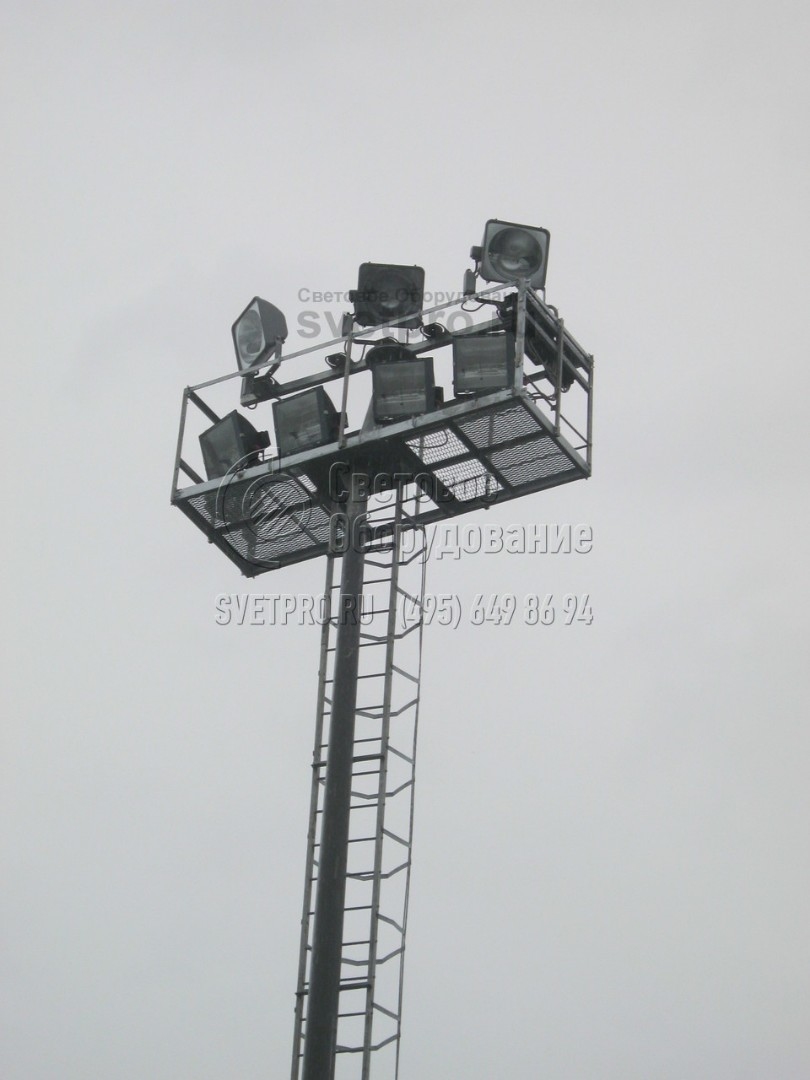

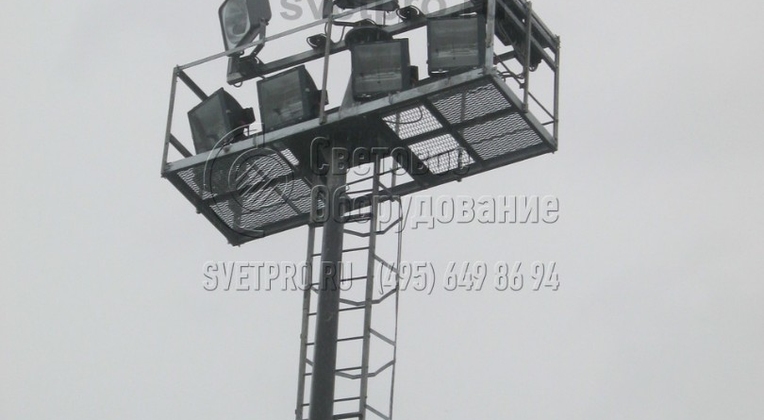

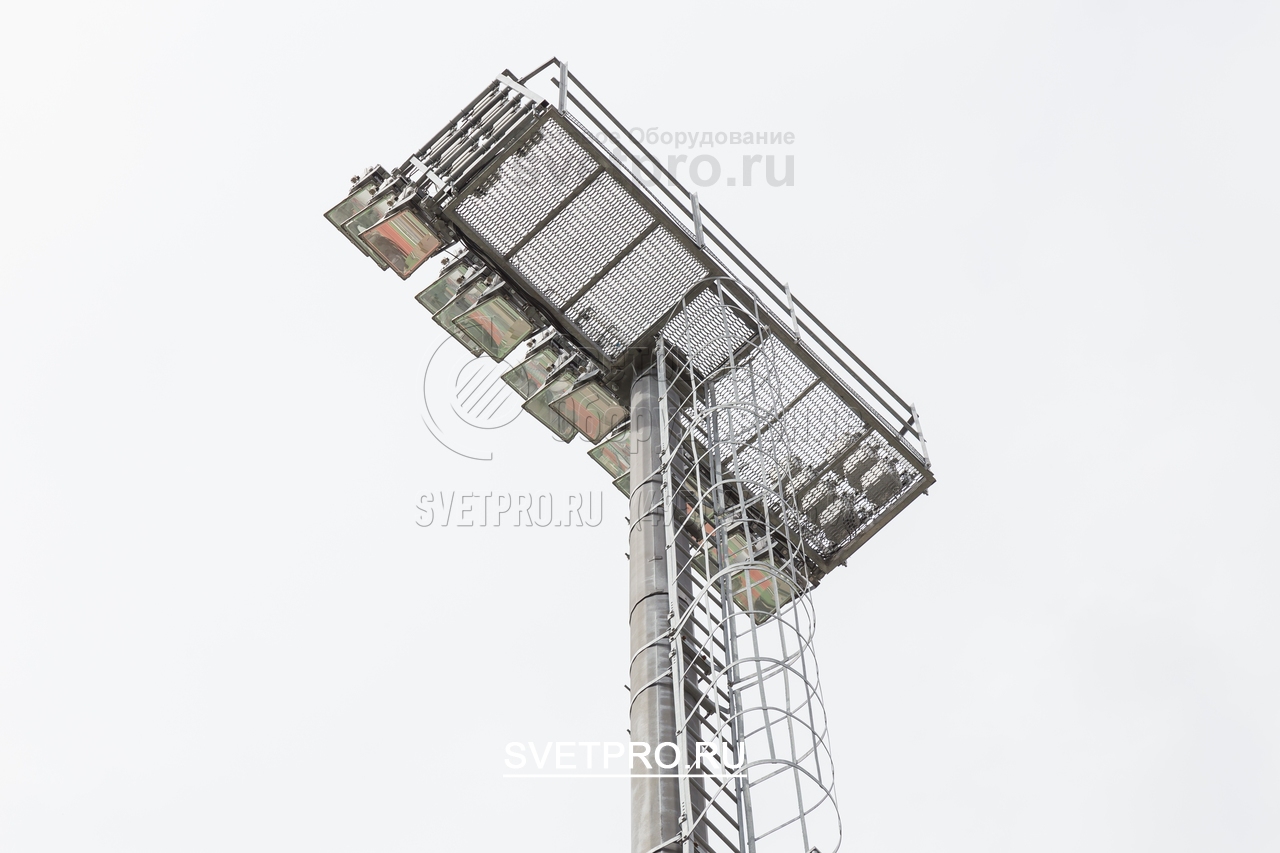

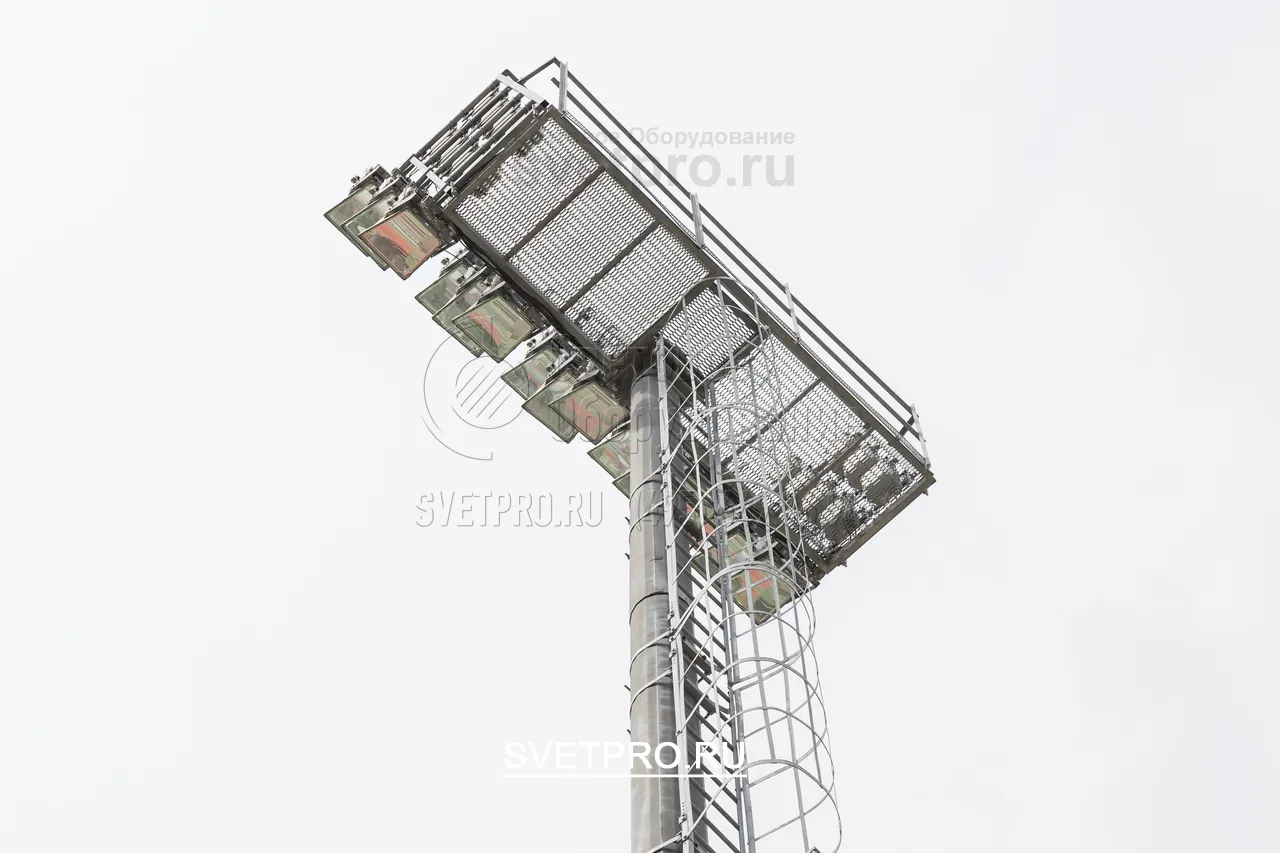

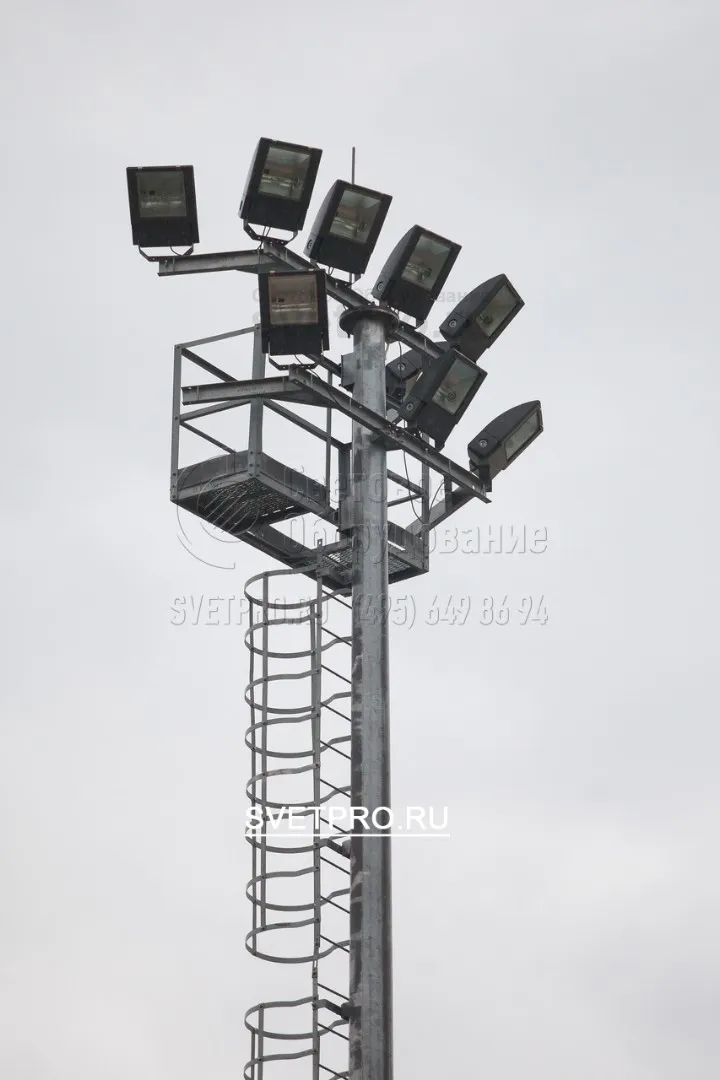

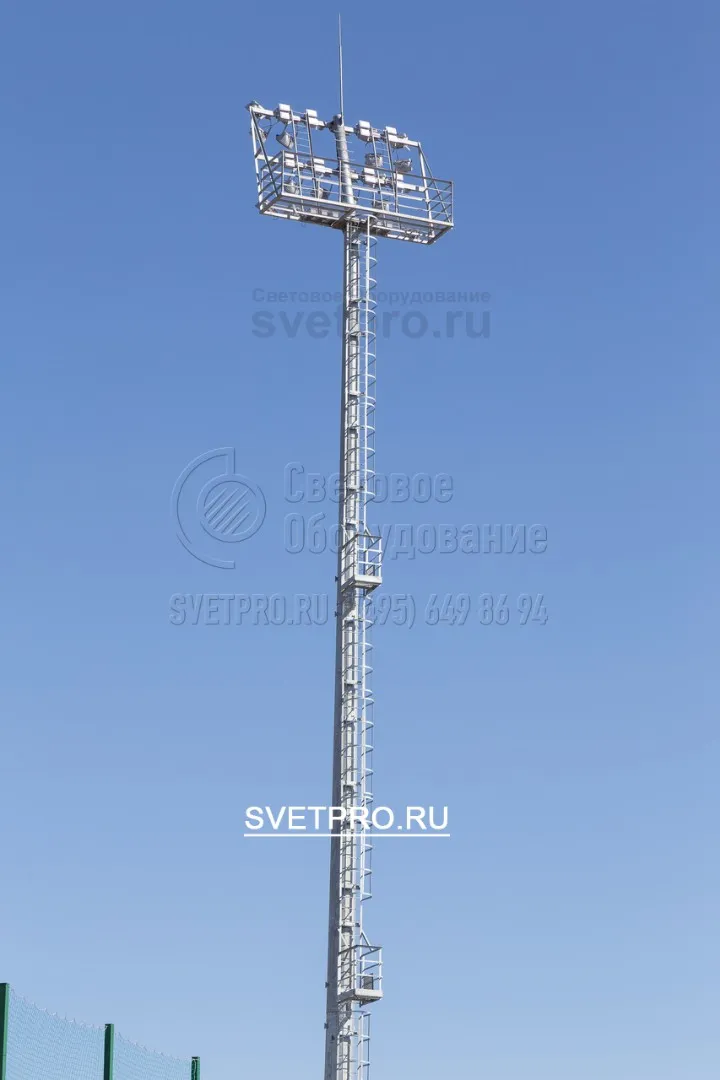

7. На этом изображении хорошо видна рама, которая используется для установки прожекторов. Помимо нее на оголовке крепится площадка для технических специалистов. Их безопасность обеспечивается перилами, которые одновременно могут быть местами установки световых приборов. -

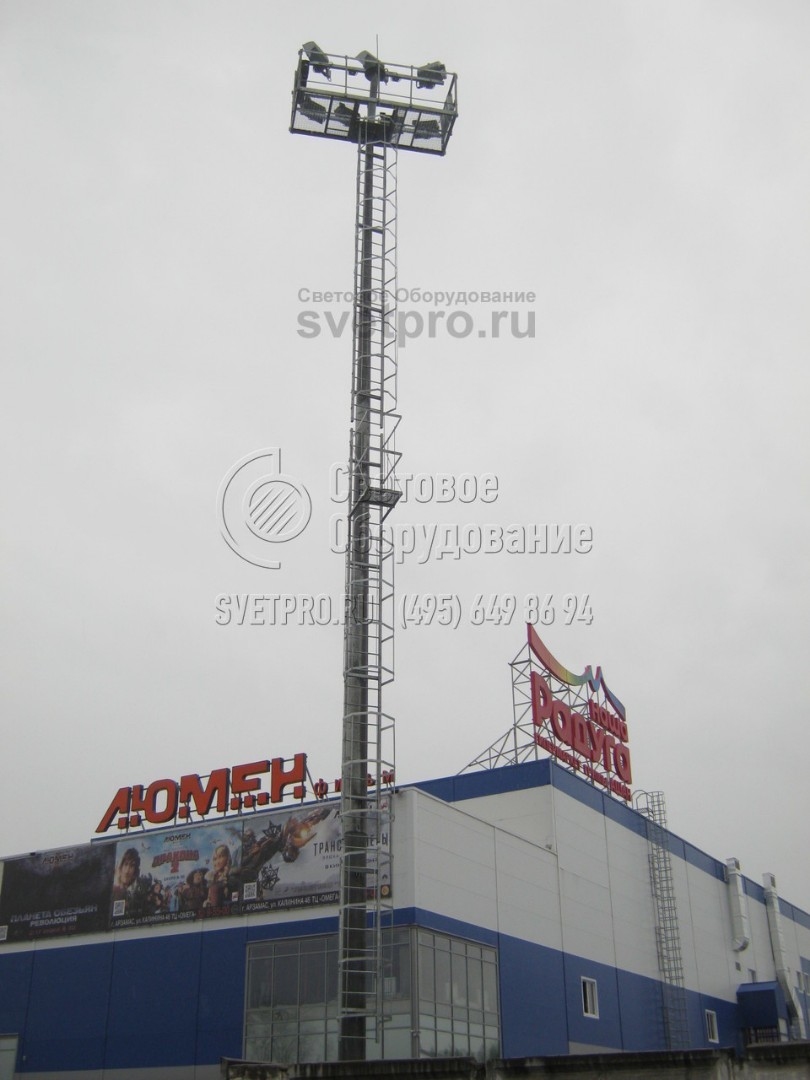

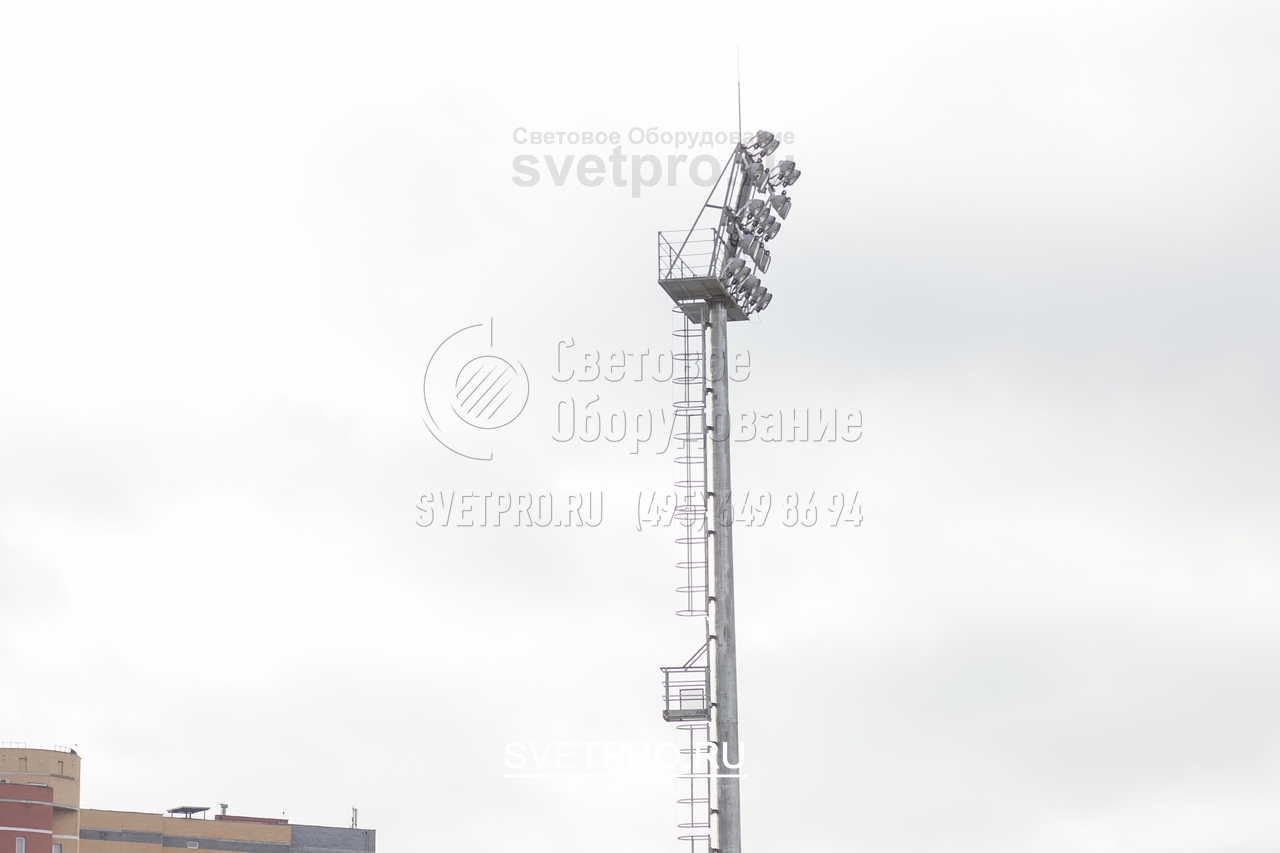

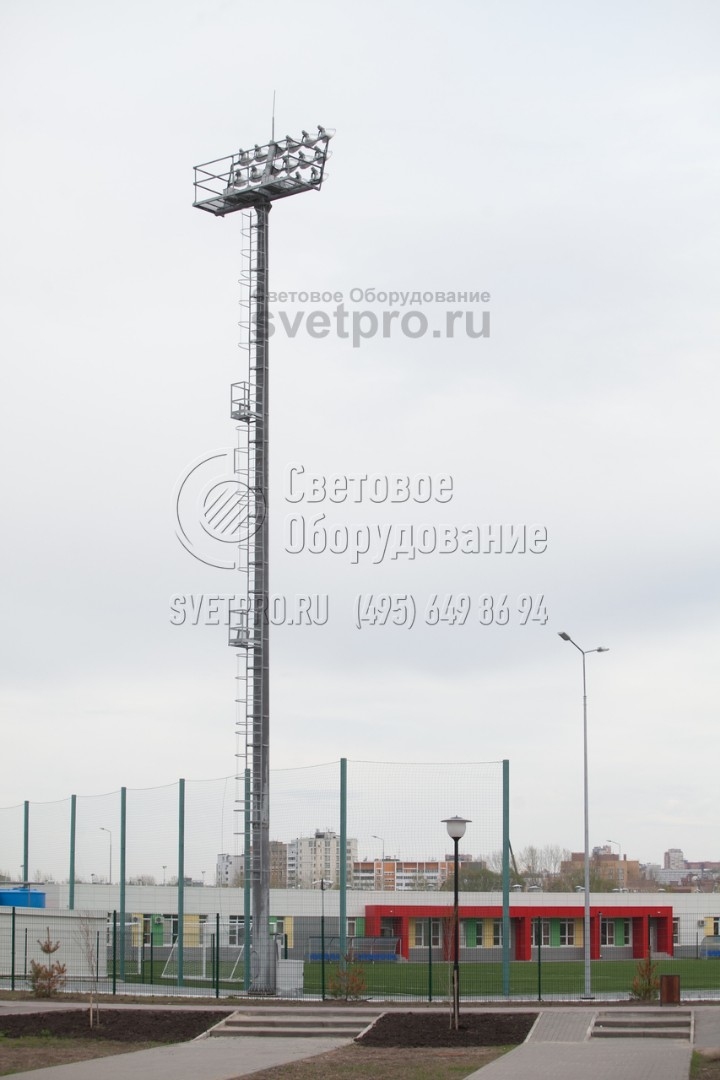

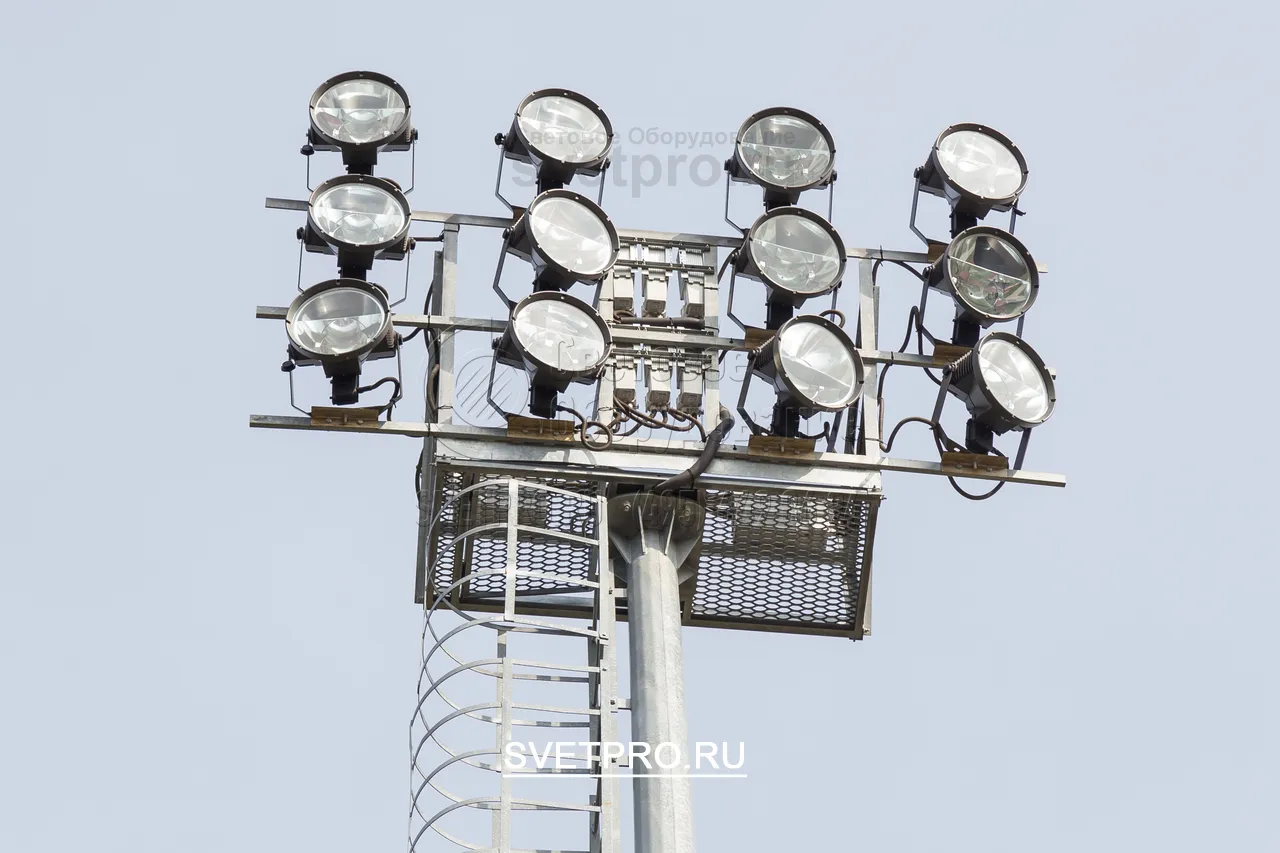

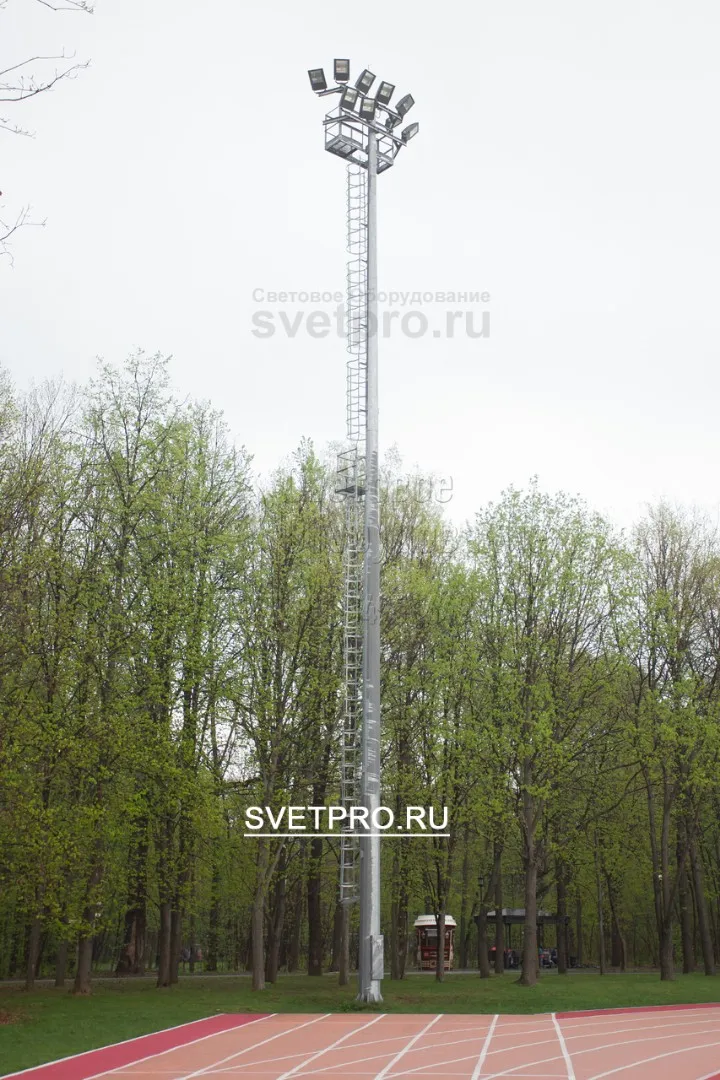

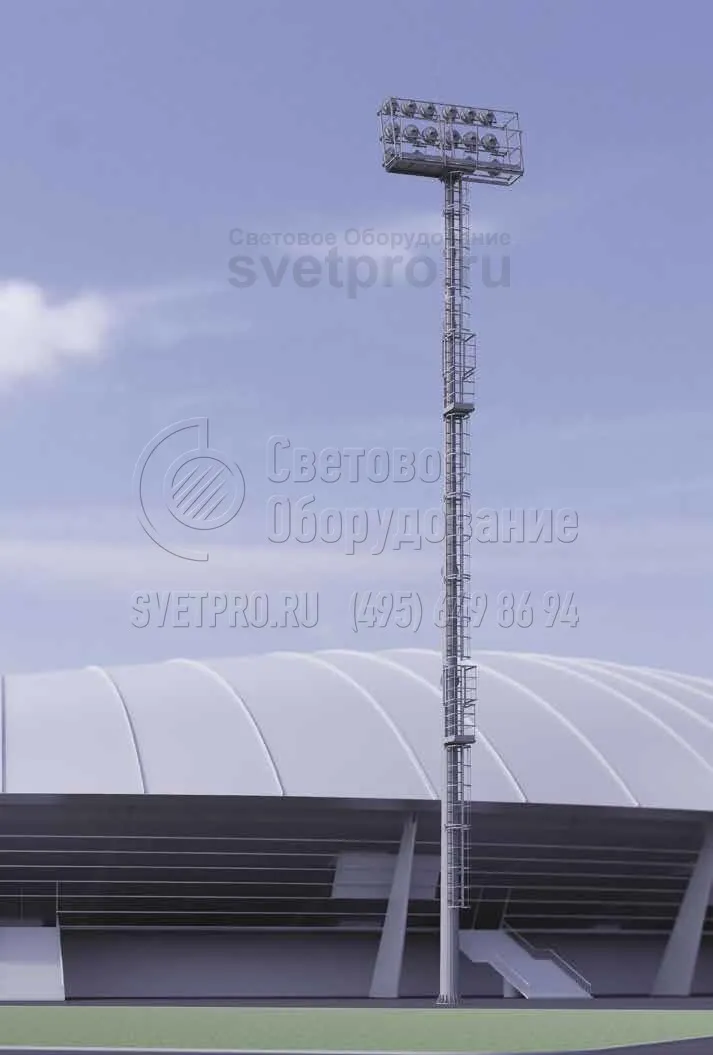

8. На верхушке мачты, которая изображена на этом фото, установлена массивная рама со светильниками. Для увеличения стабильности всей инженерной конструкции проектировщики сделали корпус изделия коническим. За счет разницы в весе между верхушкой и основанием центр тяжести опускается. -

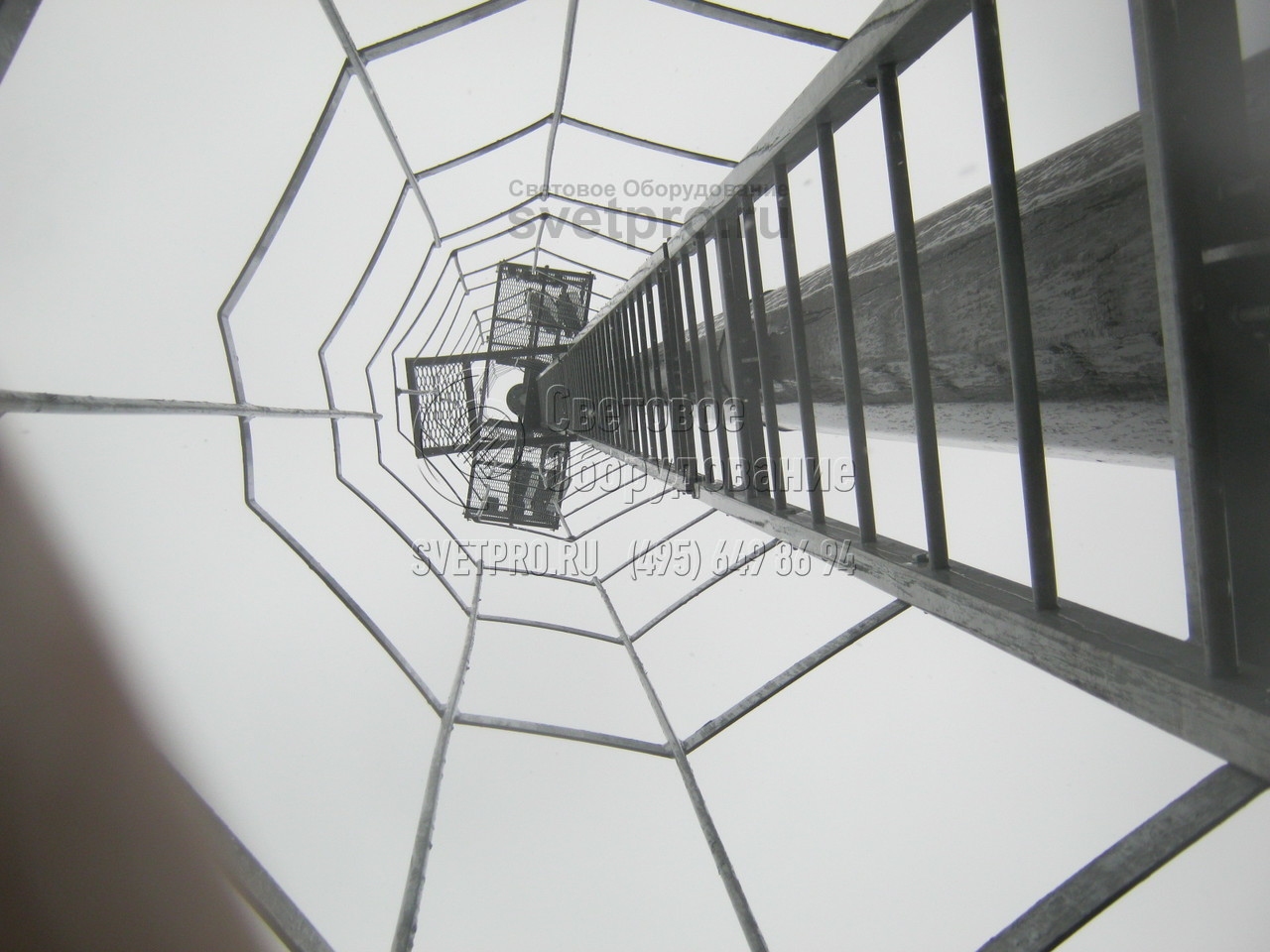

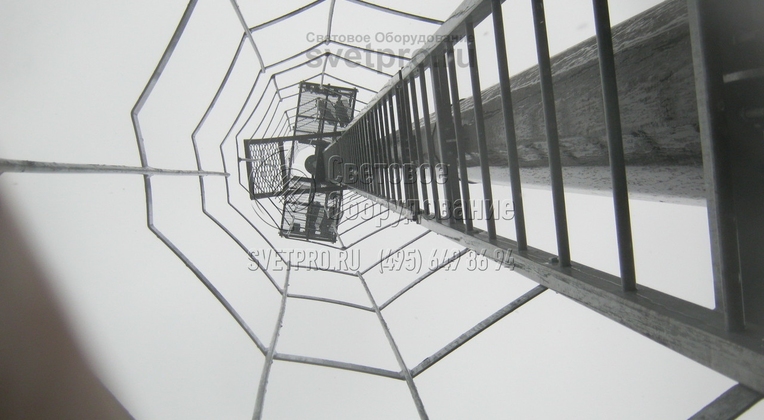

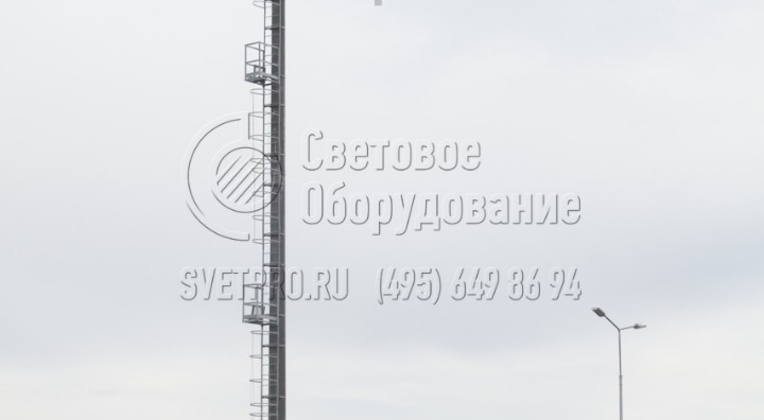

9. С помощью лестницы электрик может безопасно подняться на верхнюю площадку и отремонтировать или заменить светильники. Для предотвращения падения лестница оснащается защитной рамой. Вместо этой конструкции на опору можно устанавливать трап со страховочным тросом. -

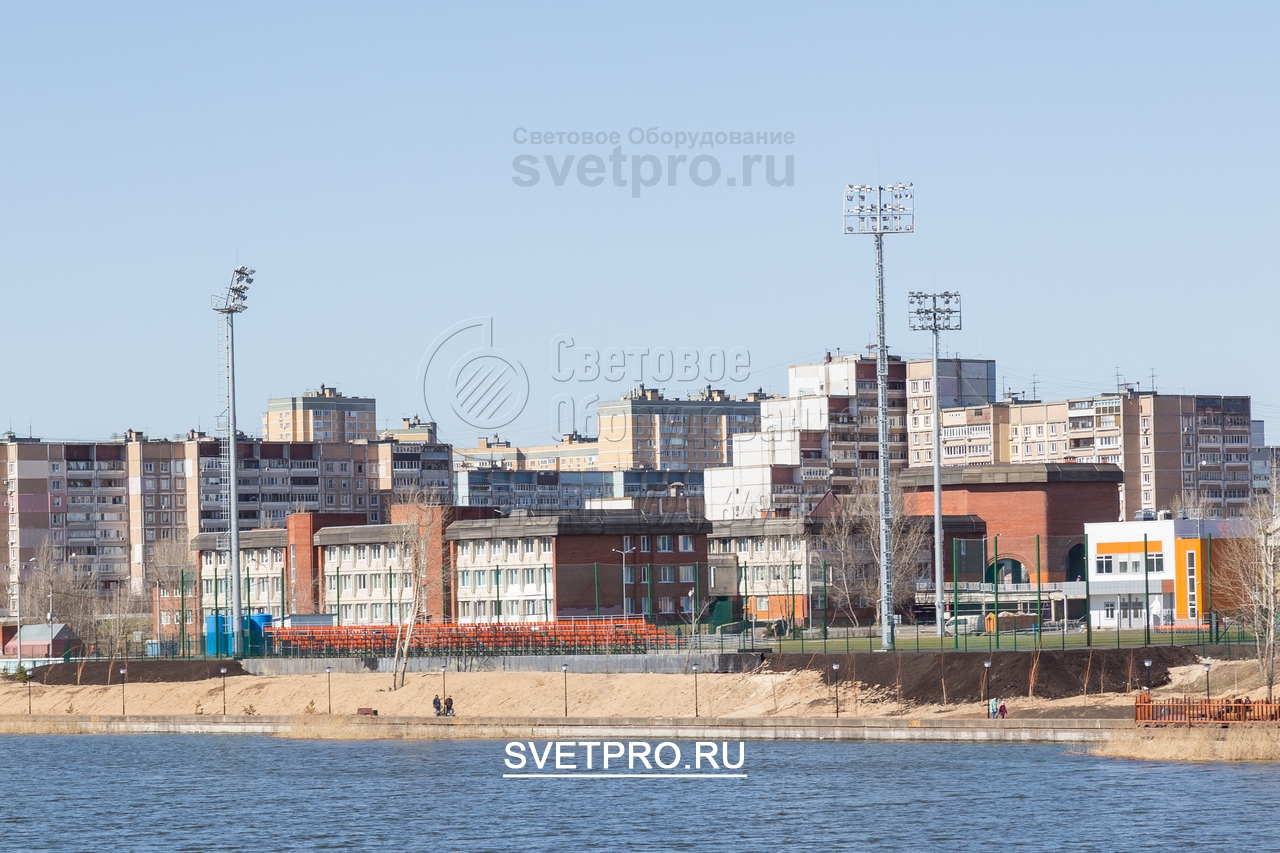

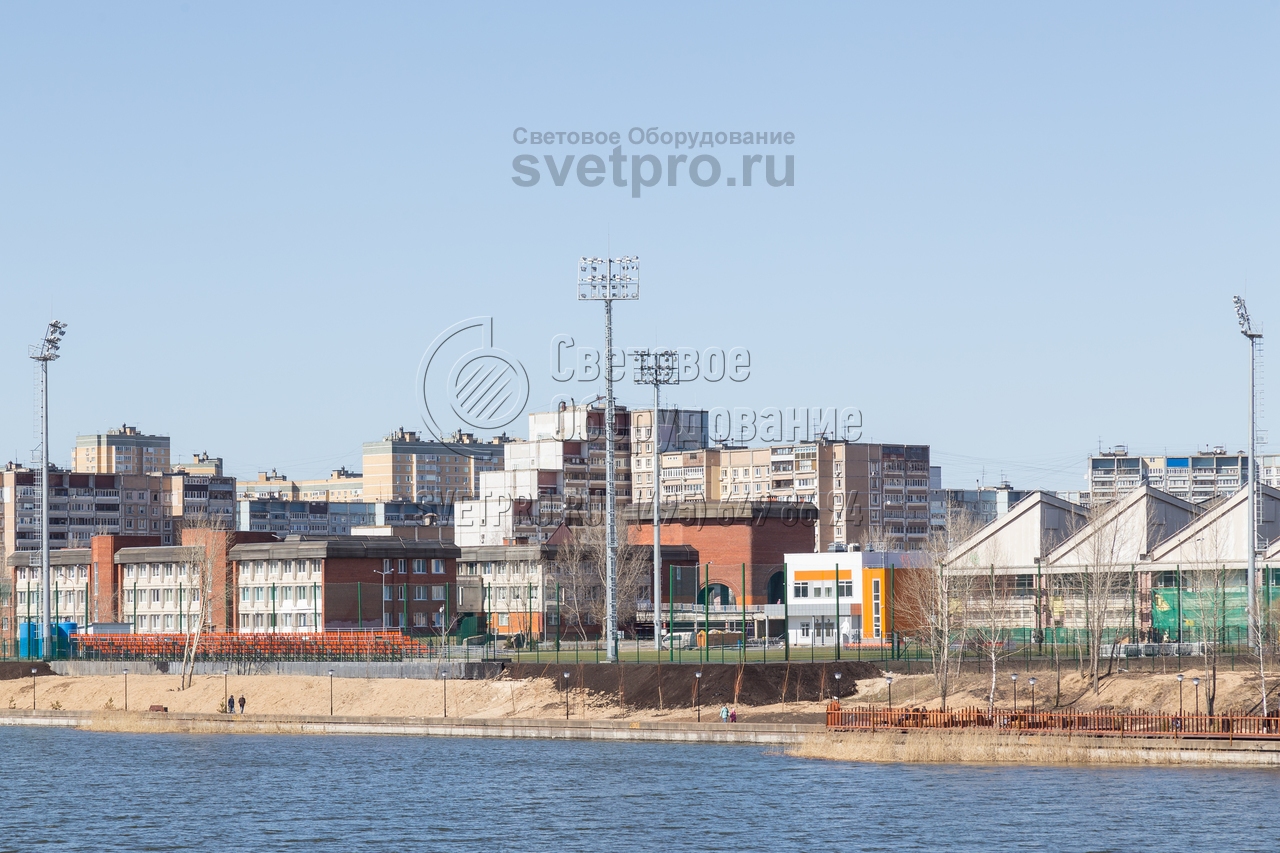

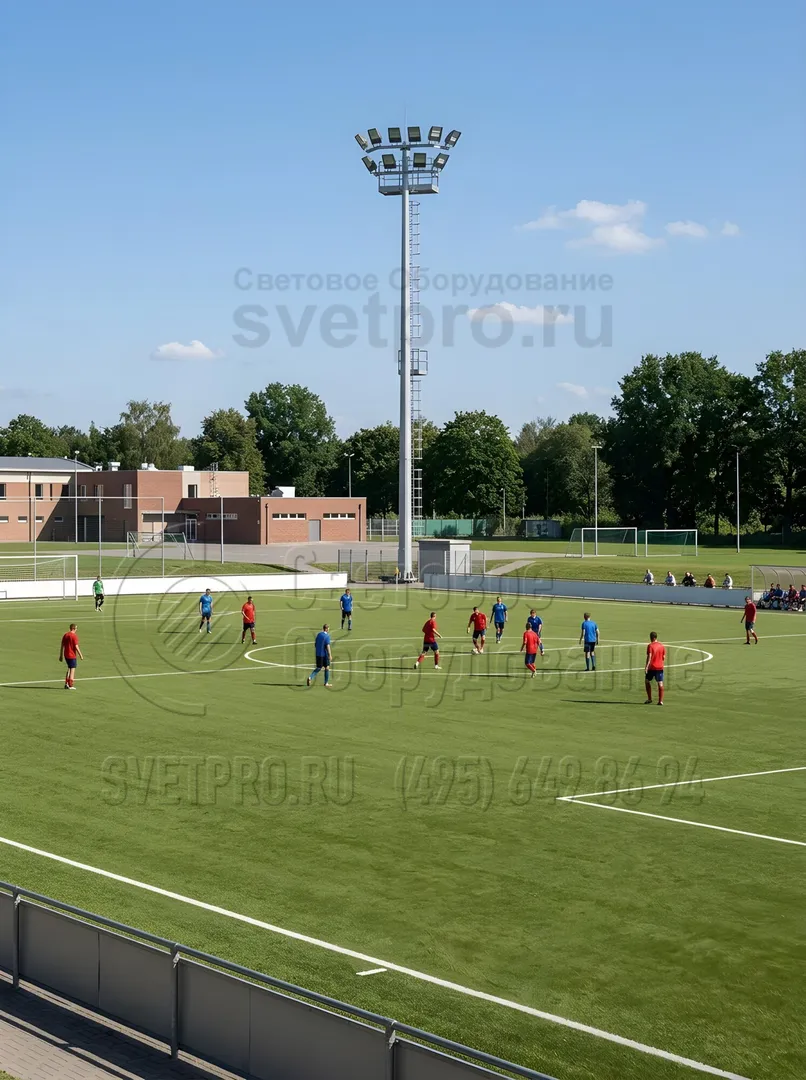

10. Мачты для освещения спортивных объектов и других открытых площадок могут выполнять возложенные на них задачи в течение 25 лет и более. При этом их начальные характеристики не изменяются. Для сохранения нужной прочности поверхность стали цинкуется, что предотвращает ее коррозию. -
11. Для крепления технологической площадки на верхушке корпуса предусмотрен фланец. Он имеет круглую форму, как и деталь внизу корпуса. Для крепления используются болты с гайками. Такое соединение остается разъемным, есть возможность демонтировать его при повреждении или для повторного применения. -

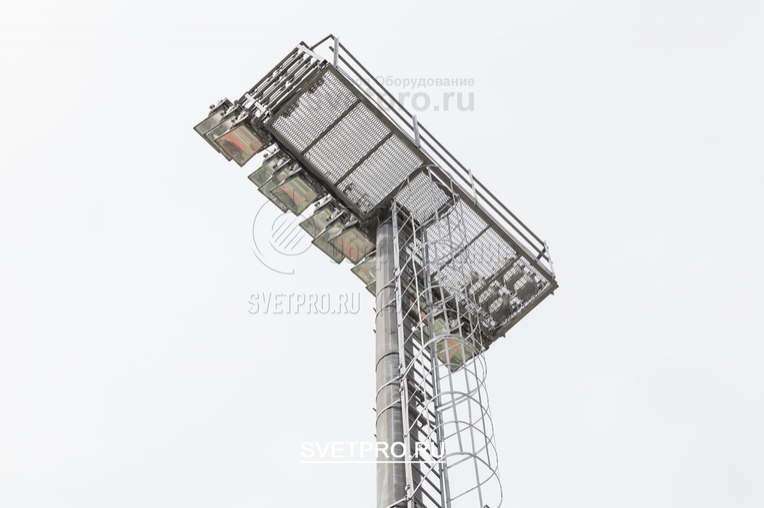

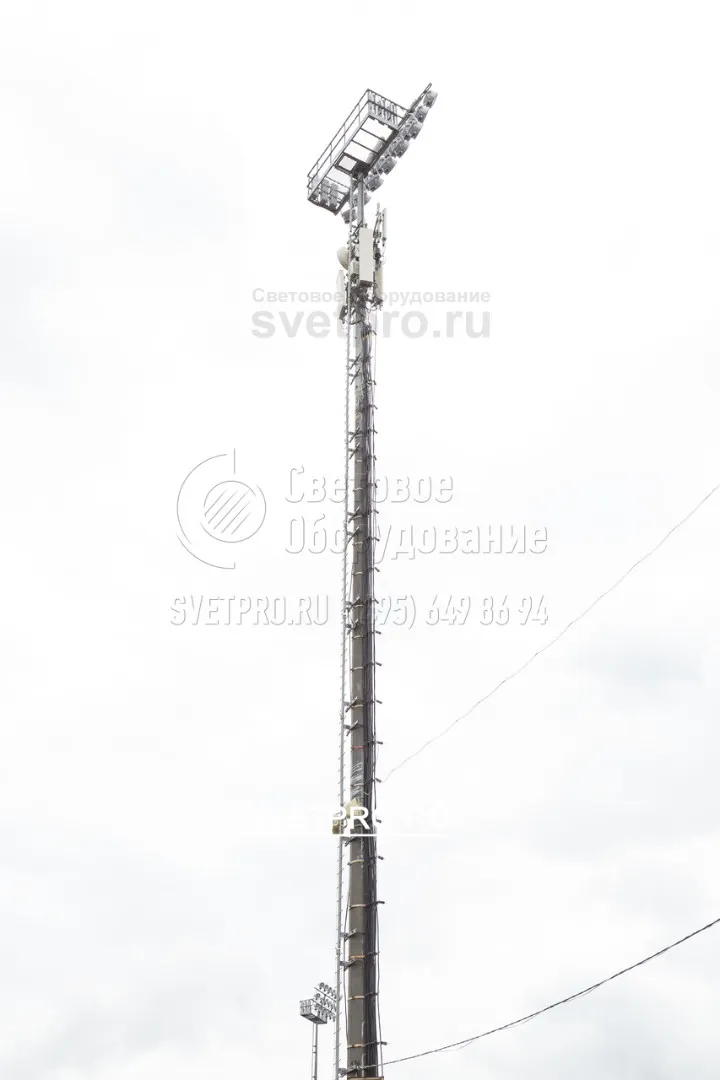

12. На верхушке мачты можно установить раму разных размеров и типа. В примере на изображении используется прямоугольная рама под прожекторы. Она наклонена относительно вертикали, что дает возможность точно направить поток света в нужную точку. На верхушке этой рамы закреплен молниеотвод. -
13. На этом изображении представлена нижняя часть мачты. Обратите внимание на круглый фланец, который служит для крепления наземной части конструкции. Он имеет большое количество отверстий, чтобы обеспечить нужную прочность, а также дополнительно укреплен треугольными косынками. -

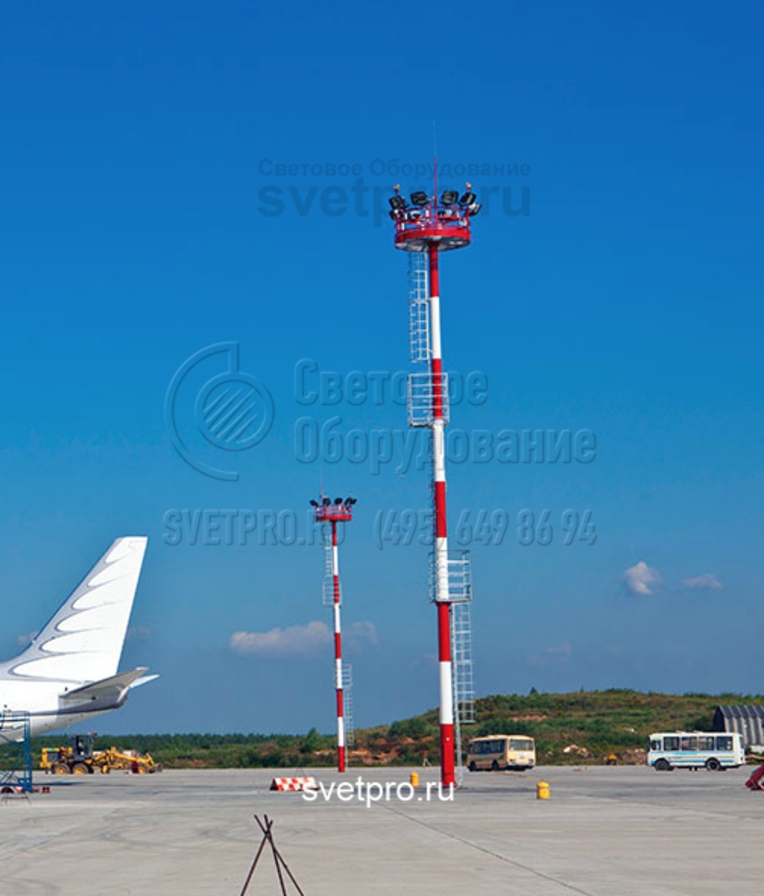

14. Если мачты с неподвижными коронами устанавливаются на аэродромах, их поверхность окрашивается в сигнальные красные и белые полосы. Однако окрашивание необходимо только для обеспечения безопасности. Защита стали от коррозии обеспечивается слоем цинка, нанесенным на сталь корпуса.
