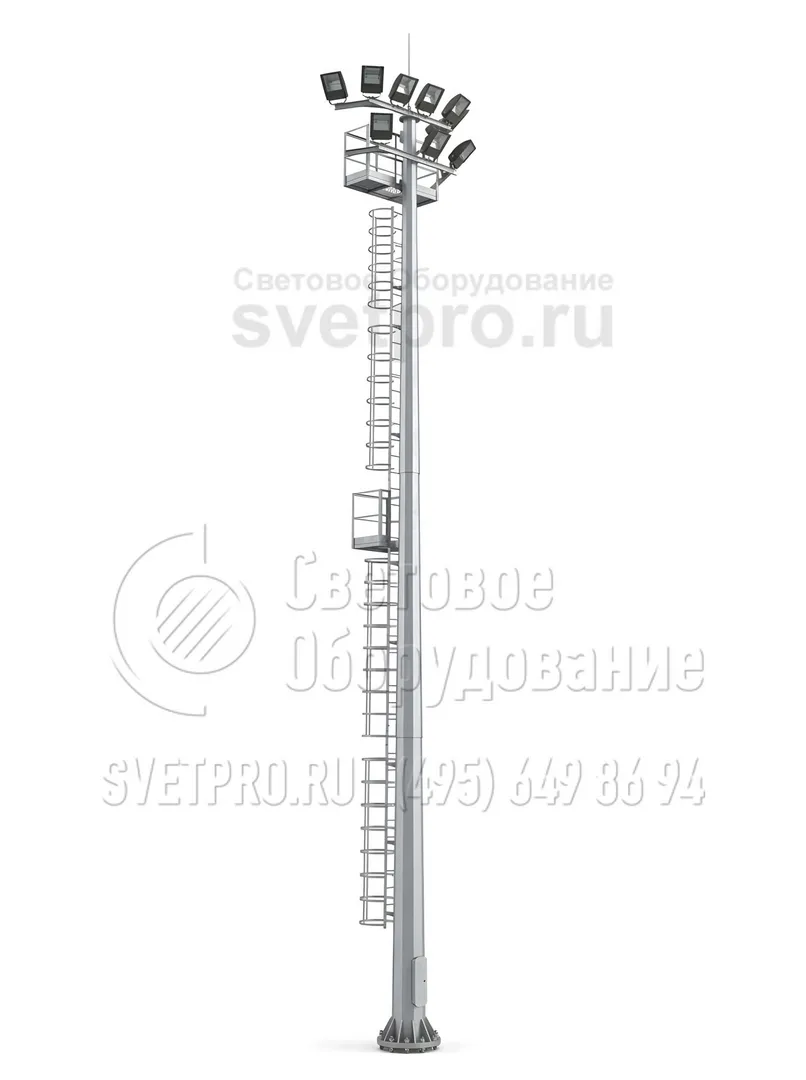

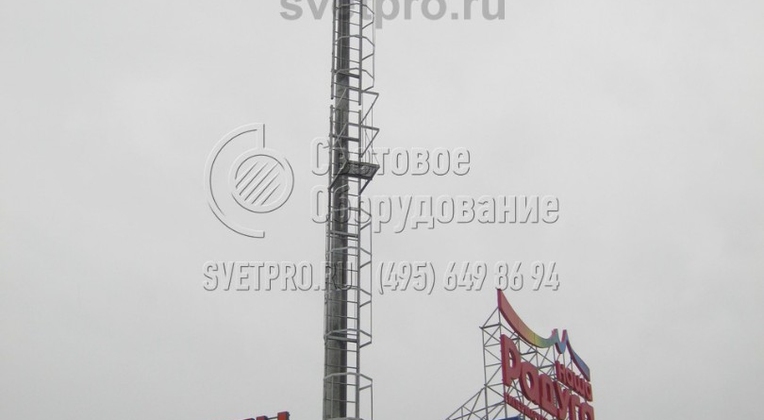

МГФ-18-СР Мачта со стационарной короной высота 18 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-18-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 640 мм |
| Нижний диаметр: | 440 мм |
| Верхний диаметр: | 220 мм |
| Вес: | 907 кг |
| Высота: | 18 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-18-СР(Х)-Y-Z-ц | 18 | 220 | 440 | ЗА-30/18/Д540-0,94хц | 30 | 18 | 640 | 540 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-18-СР(Х)-Y-Z-ц | 907 | 1594 | 875 | до 16 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ
МГФ-18-СР – высотная конструкция опорного типа, на вершине которой размещается неподвижная рама со светотехникой. Высота мачты 18 м позволяет применять ее в местах, где необходимо создание равномерного освещения больших площадок и открытых территорий. Закрепленные на мачте прожекторы используются для наружной подсветки промышленных объектов, стадионов, аэропортов, транспортных развязок. Конструкция мачты состоит из многосекционного полого ствола, отдельные фрагменты которого скреплены неподвижно.
МГФ-18-СР относится к фланцевым изделиям с граненой поверхностью, защищенной от негативного влияния факторов методом горячего цинкования. Оцинковка стали предотвращает развитие на опоре коррозии, уменьшает негативное влияние на металл погодных факторов, увеличивает общий срок эксплуатации изделия. Для качественного обслуживания размещенной на мачте светотехнике устанавливаются лестницы с площадками для поднятия вверх.

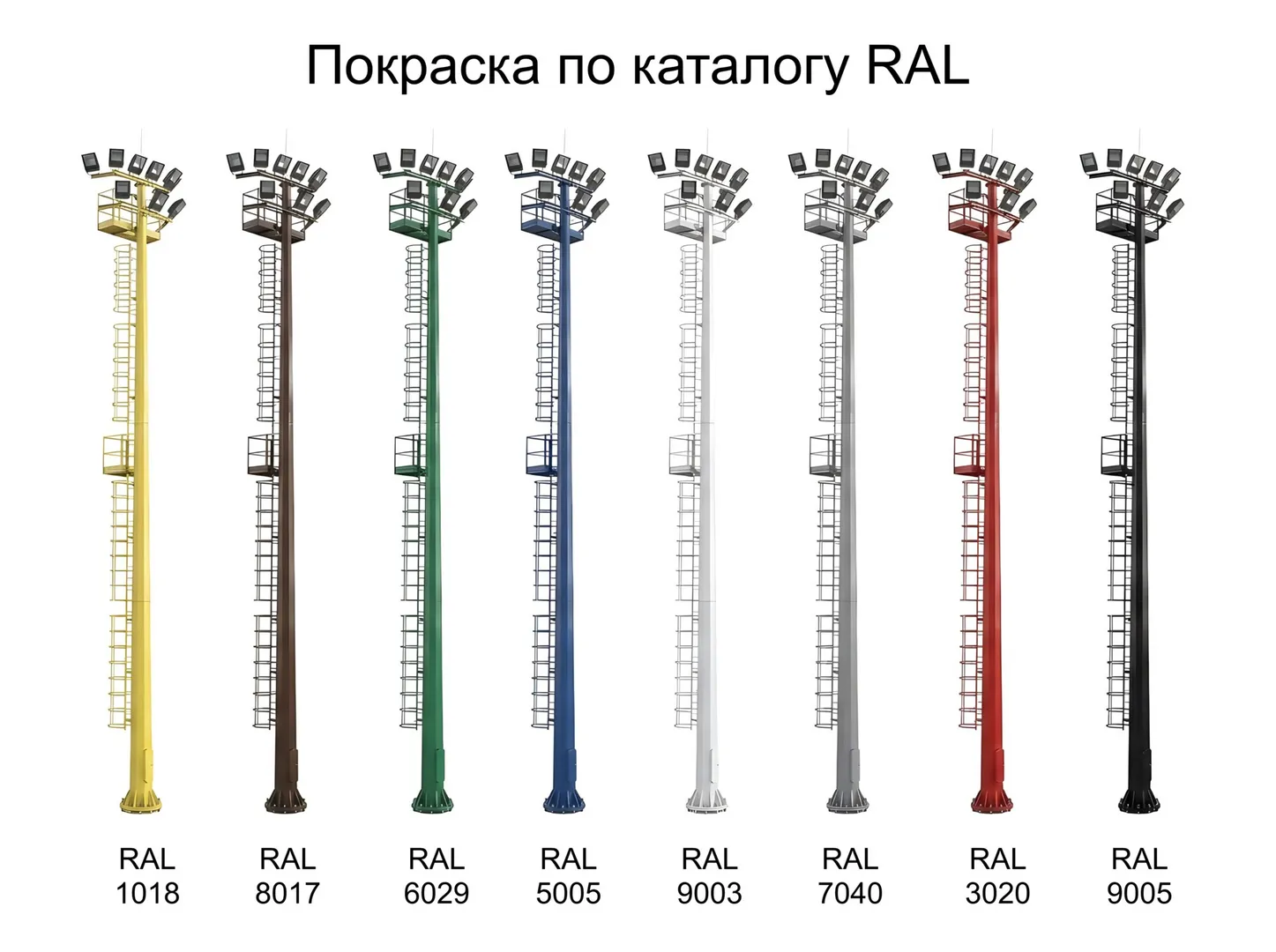

Конструкция изделия предусматривает несколько вариантов исполнения. На короне также может устанавливаться молниеотвод, светоотражающие панели. Мачта монтируется на бетонный фундамент с ЗДФ.
фото с объектов
Фотогалерея
-

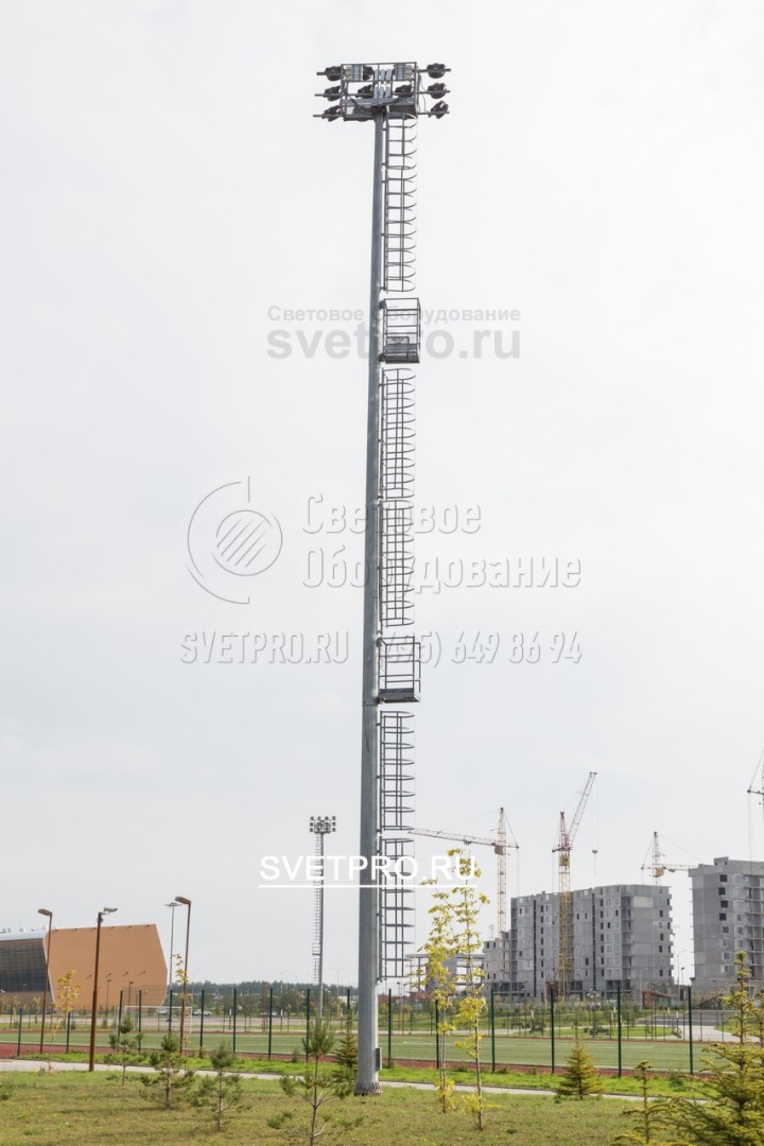

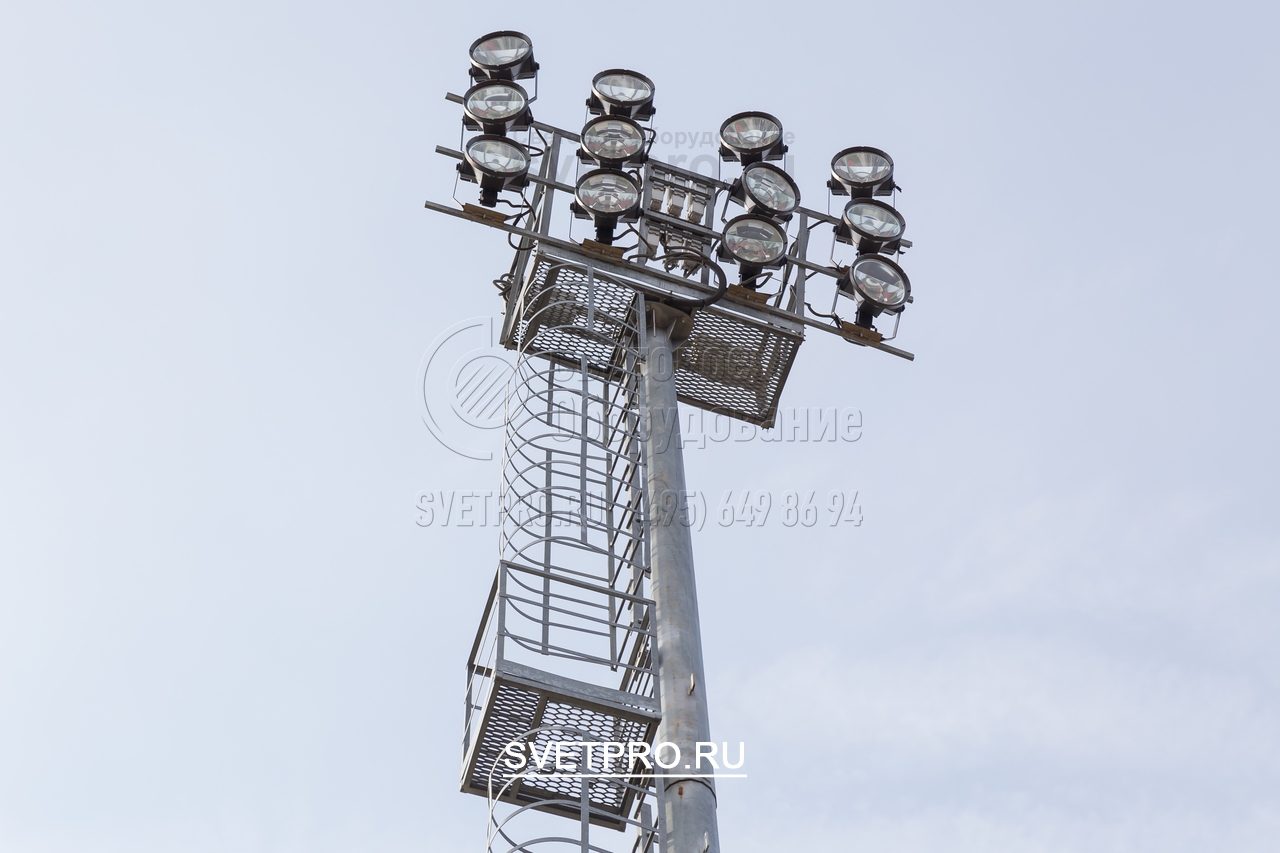

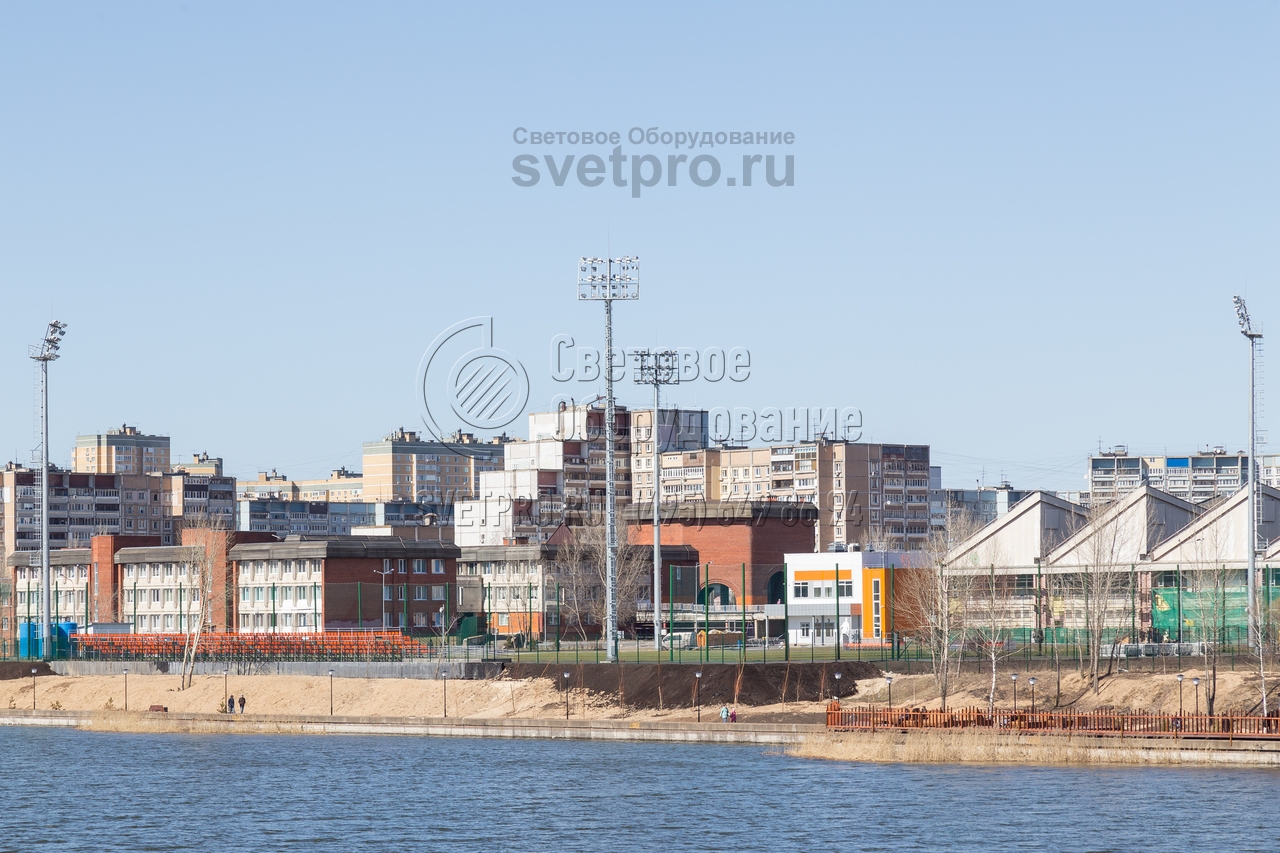

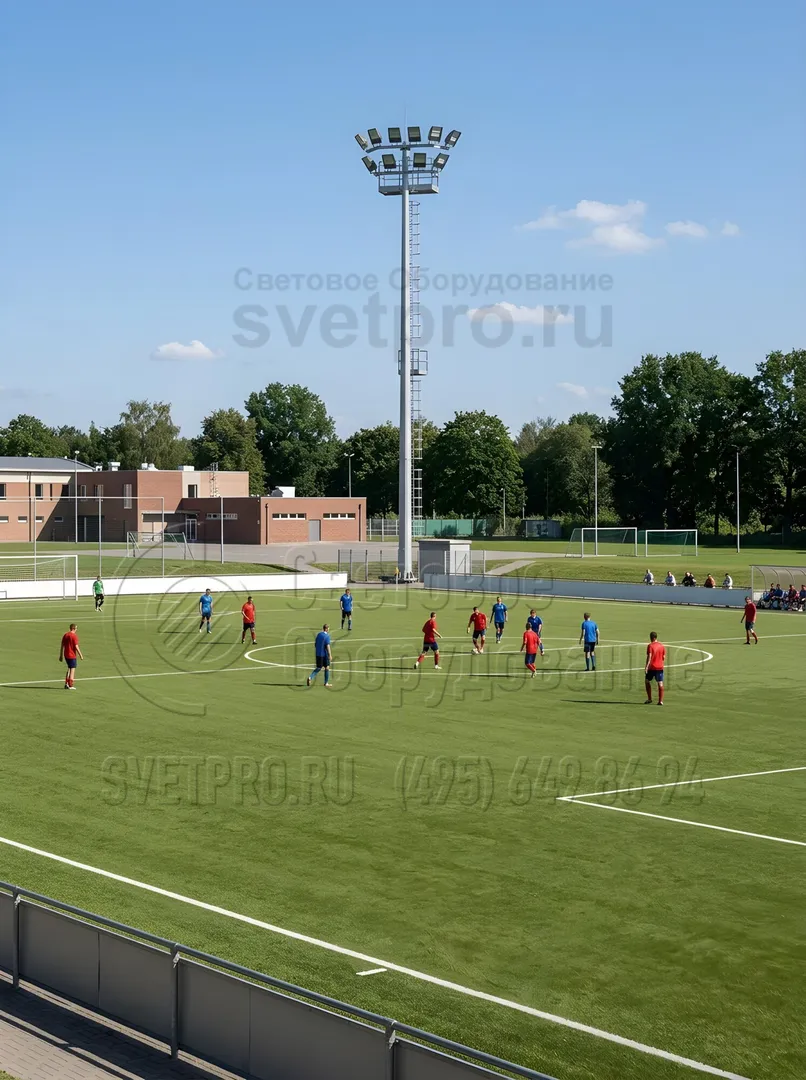

1. На представленном изображении вы видите мачту, которая одновременно выполняет две задачи. Во-первых, она служит для установки светильников, которые освещают футбольное поле. Помимо этого, на верхней площадке закреплен штырь молниеприемника. Поэтому конструкция является также молниеотводом.
-
2. Мачты с фиксированной верхней рамой удобны тем, что их легко устанавливать в условиях ограниченного пространства. Фундамент располагается под землей, а само место установки имеет минимальные размеры. Поэтому такие конструкции ставятся вплотную к ограждению, зданиям и сооружениям. -

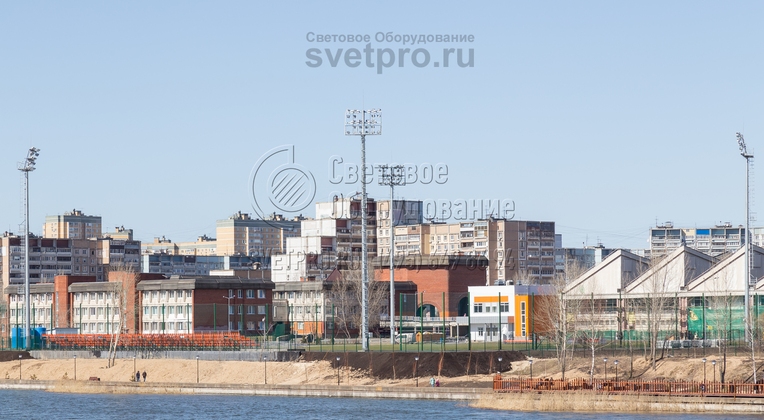

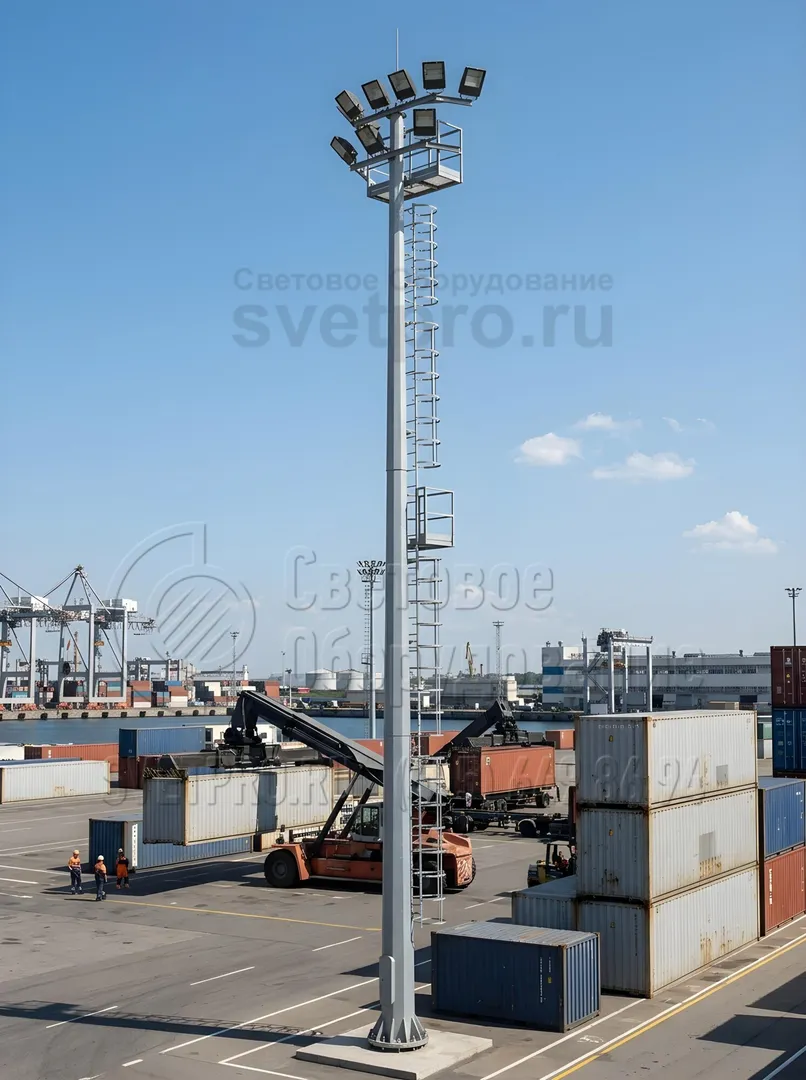

3. Для крепления мачты в прибрежной зоне специализированная проектная организация разрабатывает фундамент с нужными габаритами. Анкерная закладная деталь, за которую крепится наземная часть, производится также с учетом требований проекта и связывается в единую конструкцию с арматурой. -

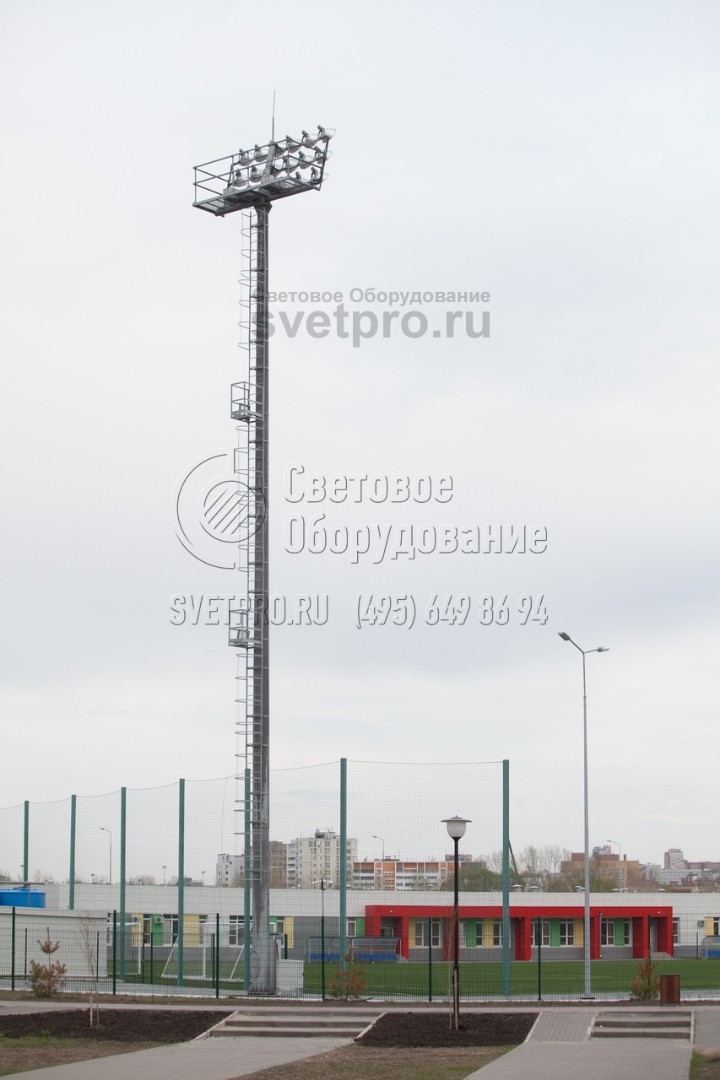

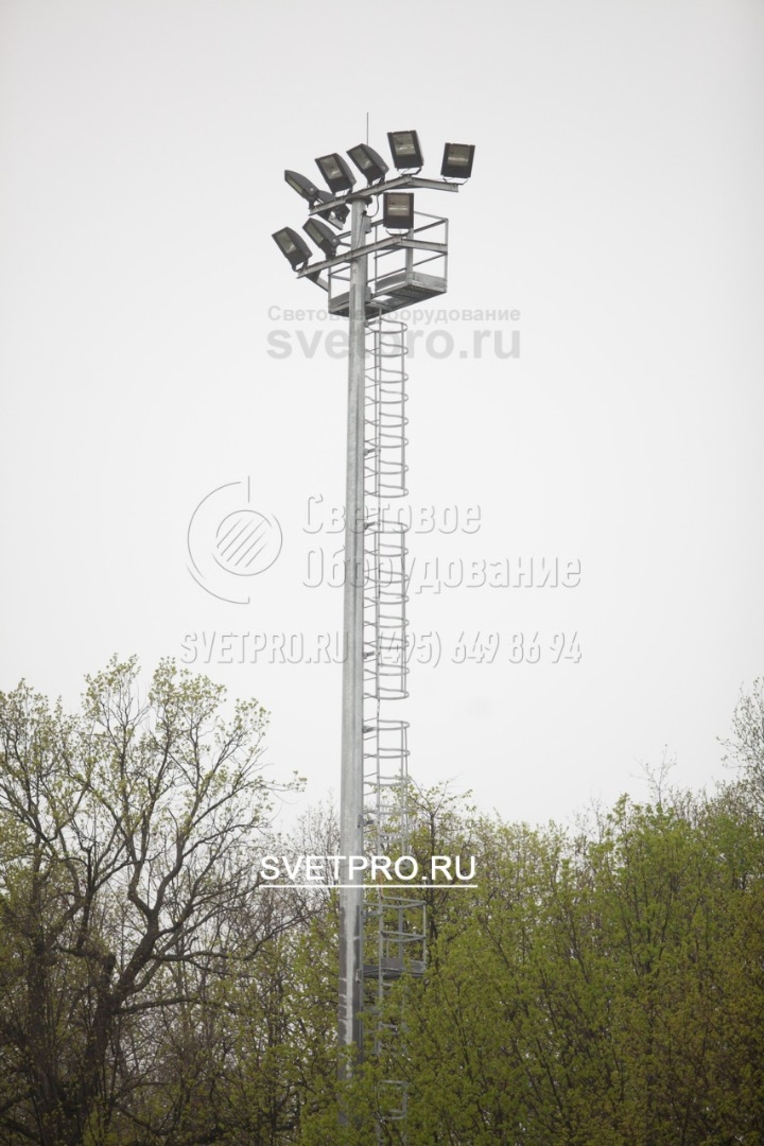

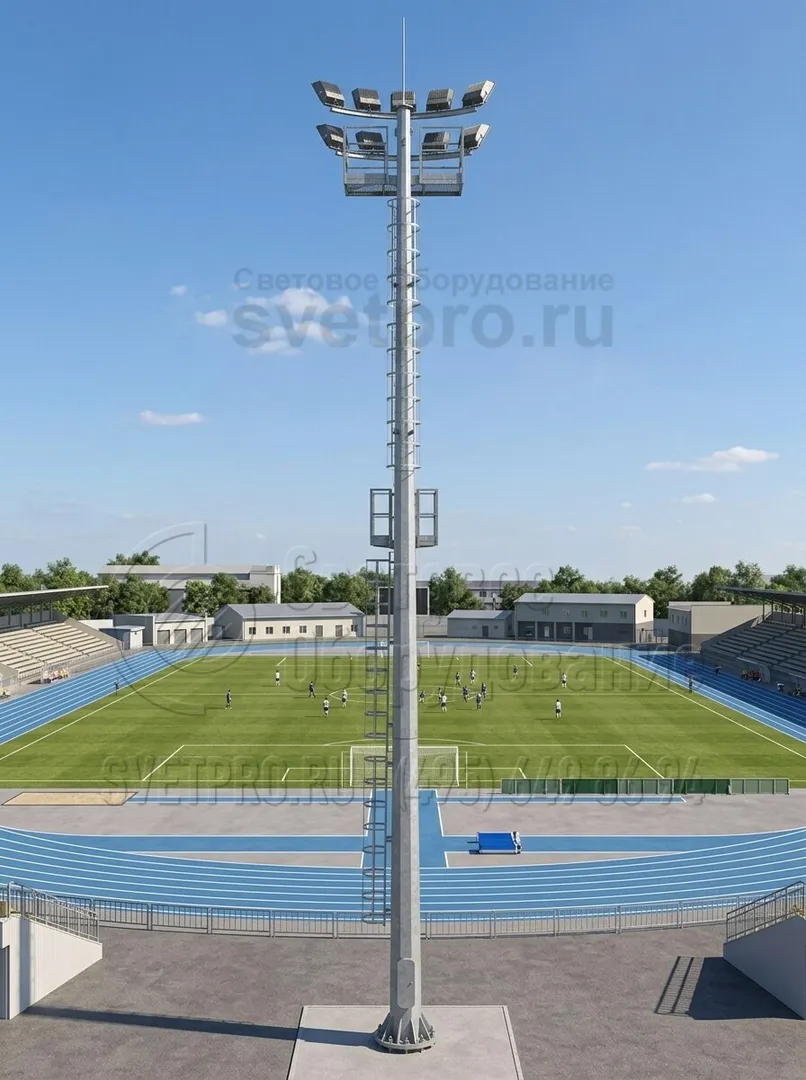

4. С помощью одной мачты, которая изначально предназначена для создания систем освещения, можно решить несколько инженерных задач. В представленном на изображении примере на верхней части закреплены прожекторы и штырь молниеприемника. Поэтому эта конструкция является молниеотводом. -

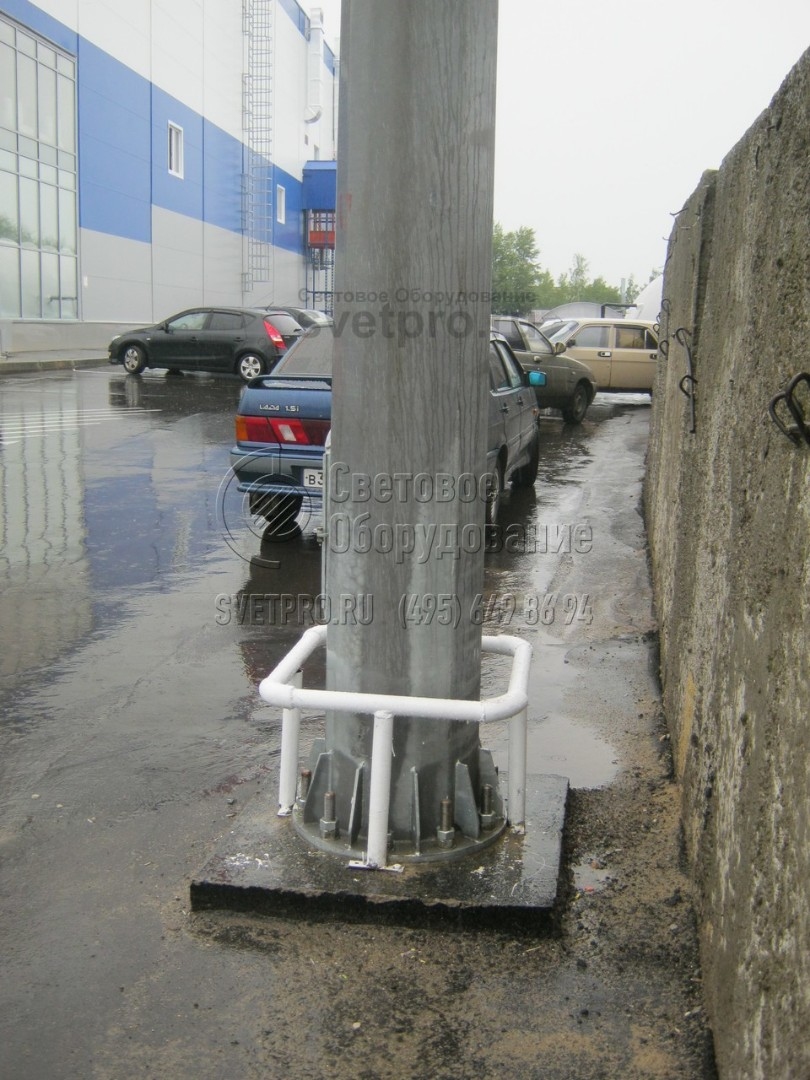

5. На изображении приведен пример установки мачты. Фланец для повышения прочности дополнительно укрепляется по окружности косынками. Во избежание обрушения осветительной конструкции из-за столкновения с транспортным средством место установки защищено рамой из труб. -
6. Для изготовления корпуса инженерной конструкции, представленной на изображении, используется листовая сталь. Так как ствол имеет граненую форму, нет необходимости использовать толстые стальные листы. Прочность достигается не за счет толщины, а благодаря многогранному сечению. -

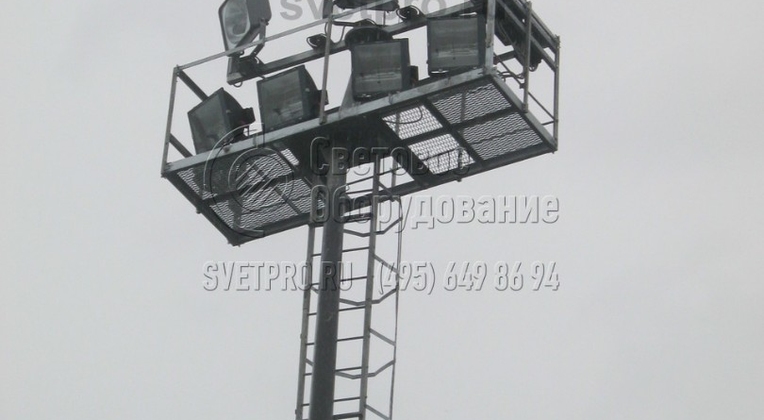

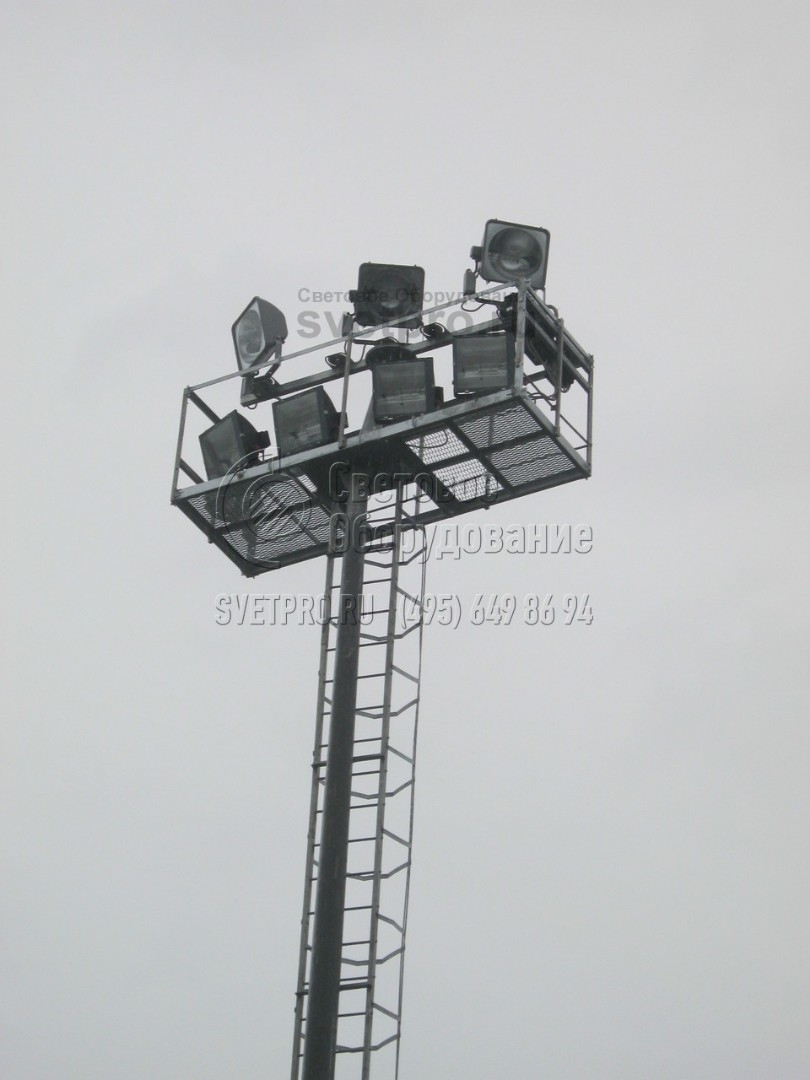

7. На этой фотографии видна техническая площадка, которая крепится в верхней части корпуса. Для ее надежной фиксации используется круглый фланец. Площадка позволяет электрику свободно передвигаться вдоль световых приборов и выполнять необходимые регламентные работы без привлечения АГП. -

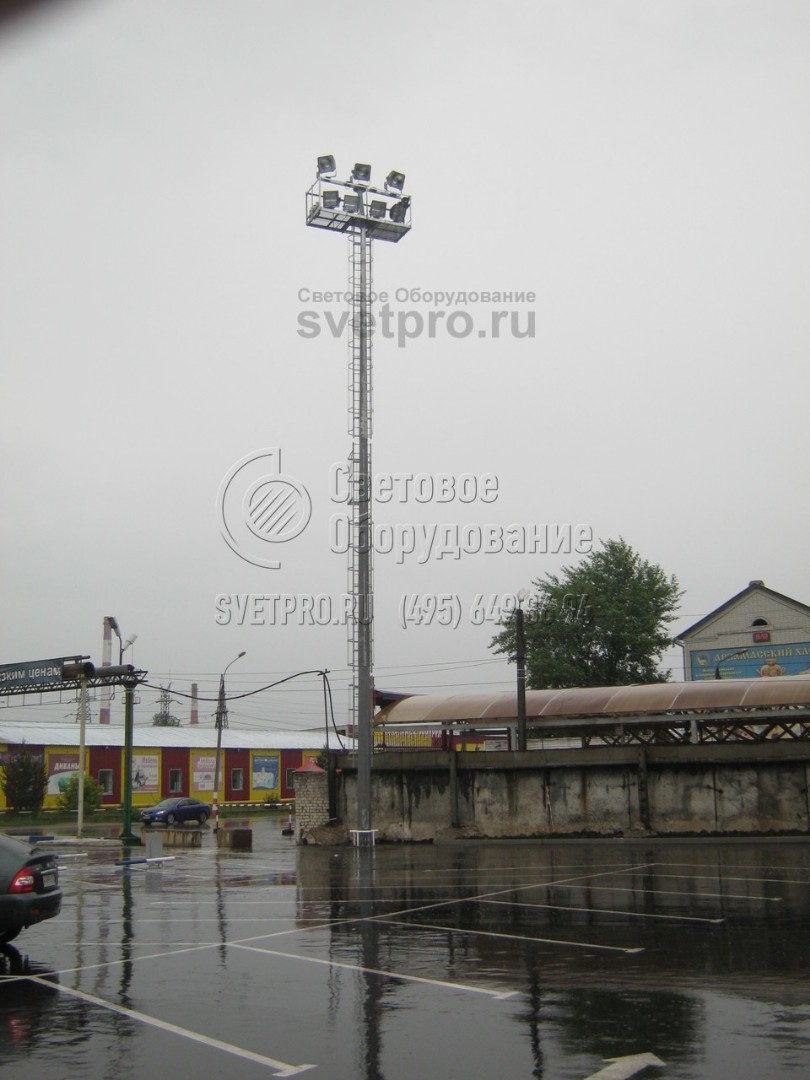

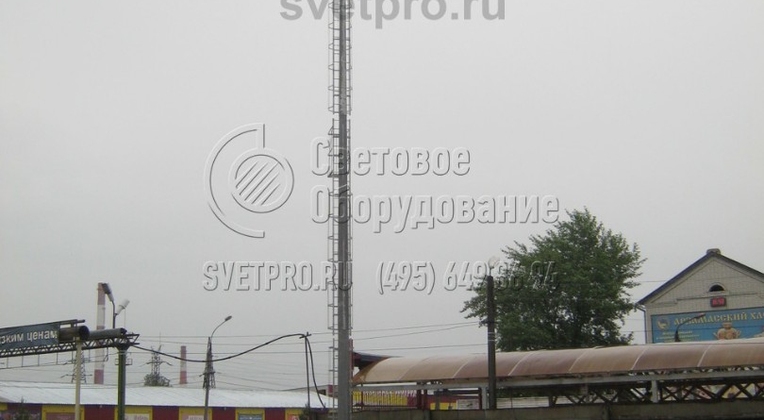

8. При использовании мачт для освещения парковок и других подобных территорий инженеры не применяют воздушную прокладку кабелей. В этом случае возможен обрыв проводов из-за ветра или по другим причинам. Траншейная прокладка дает возможность избежать этих неприятностей. -

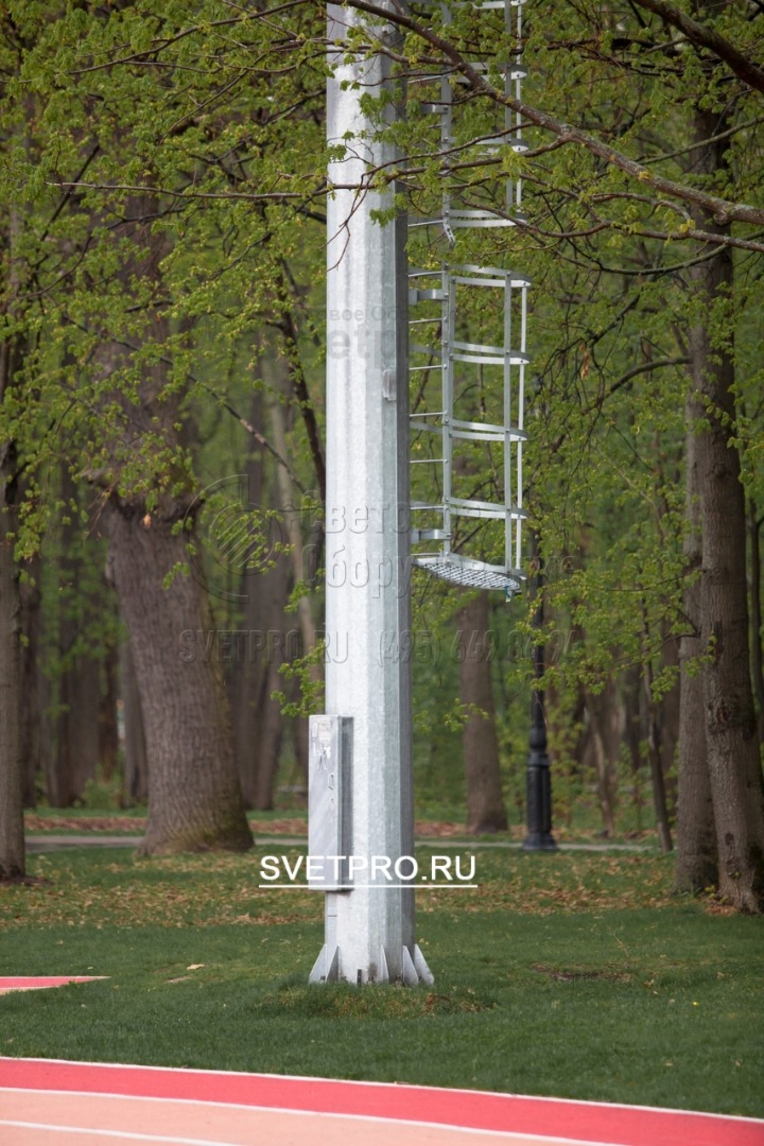

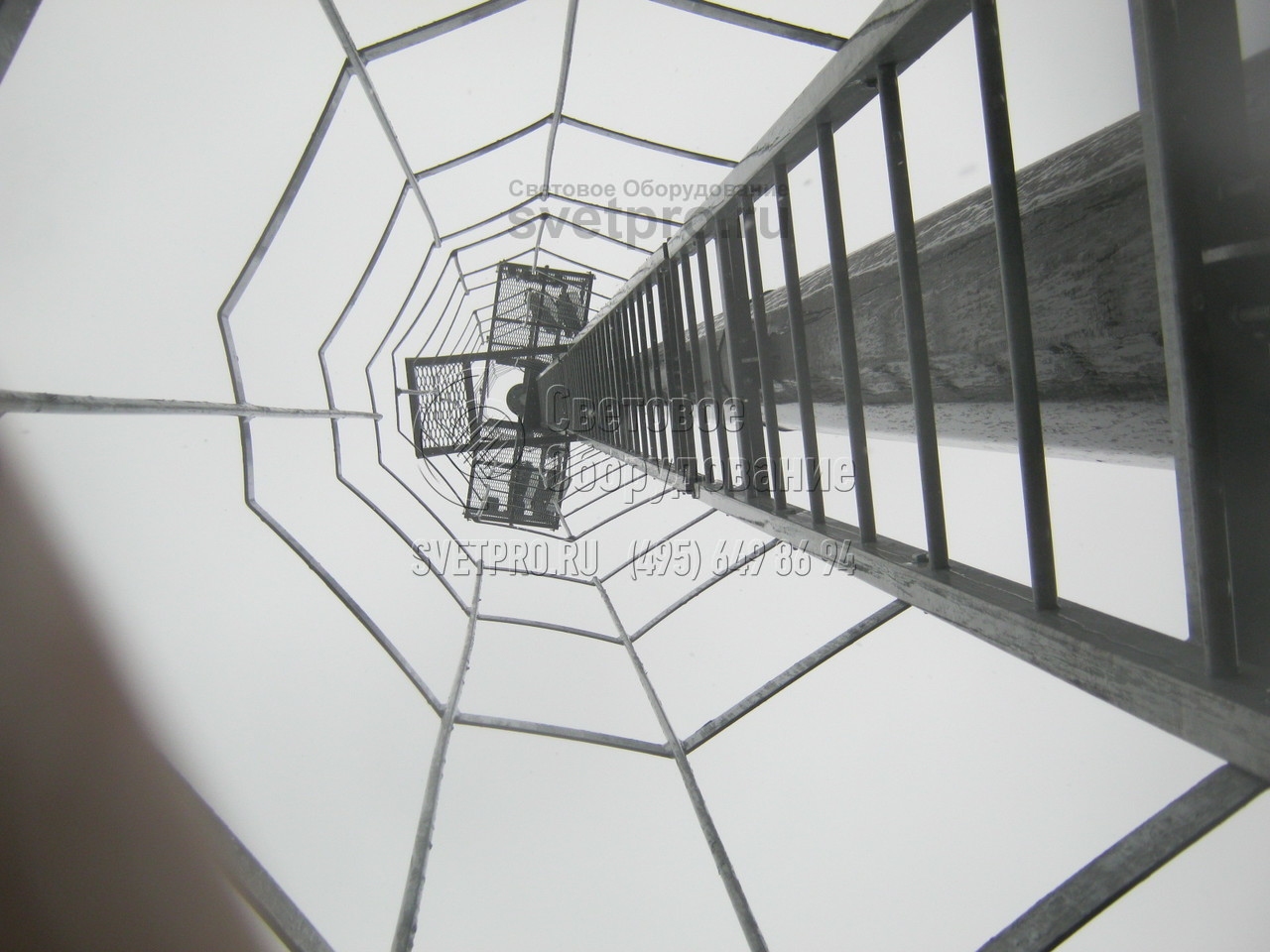

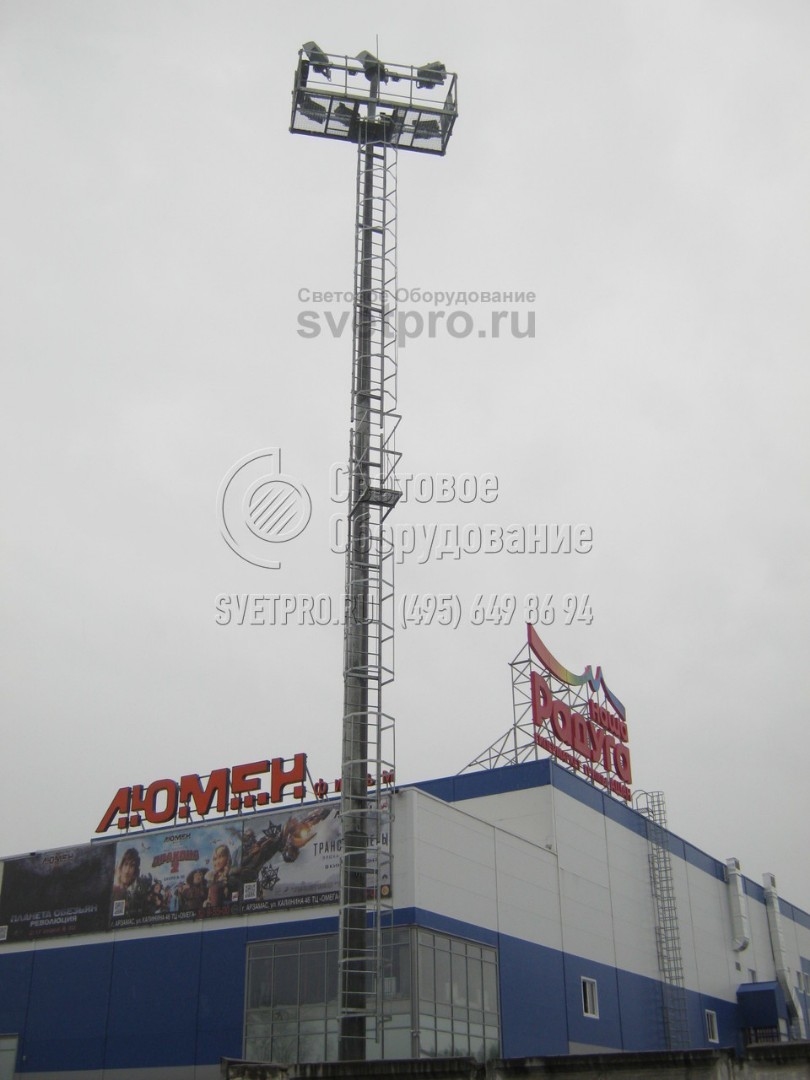

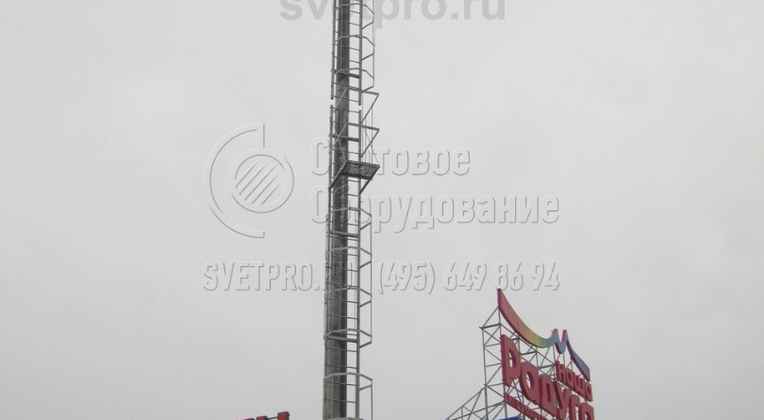

9. На наружную часть корпуса мачты крепится только лестница, по которой электрик поднимается на верхнюю площадку (видна на фото). Все кабели и коммутационные провода, если они необходимы, прокладываются внутри. Благодаря этому вся инженерная конструкция выглядит красивее, а кабели не повреждаются. -
10. Для соединения проводов, которые проложены в траншеях, с кабелями, имеющимися внутри полой конструкции, применяется ревизионное отверстие. Оно у мачты имеет относительно большие размеры. Внутри размещаются клеммные колодки и устройства защитного отключения при перегрузках. -
11. На изображении приведен пример использования мачты для установки большого количества прожекторов. Рама в верхней части мачты имеет С-образную форму. За счет этого СП можно разместить с трех сторон прямоугольника. Таким образом освещается обширное открытое пространство. -

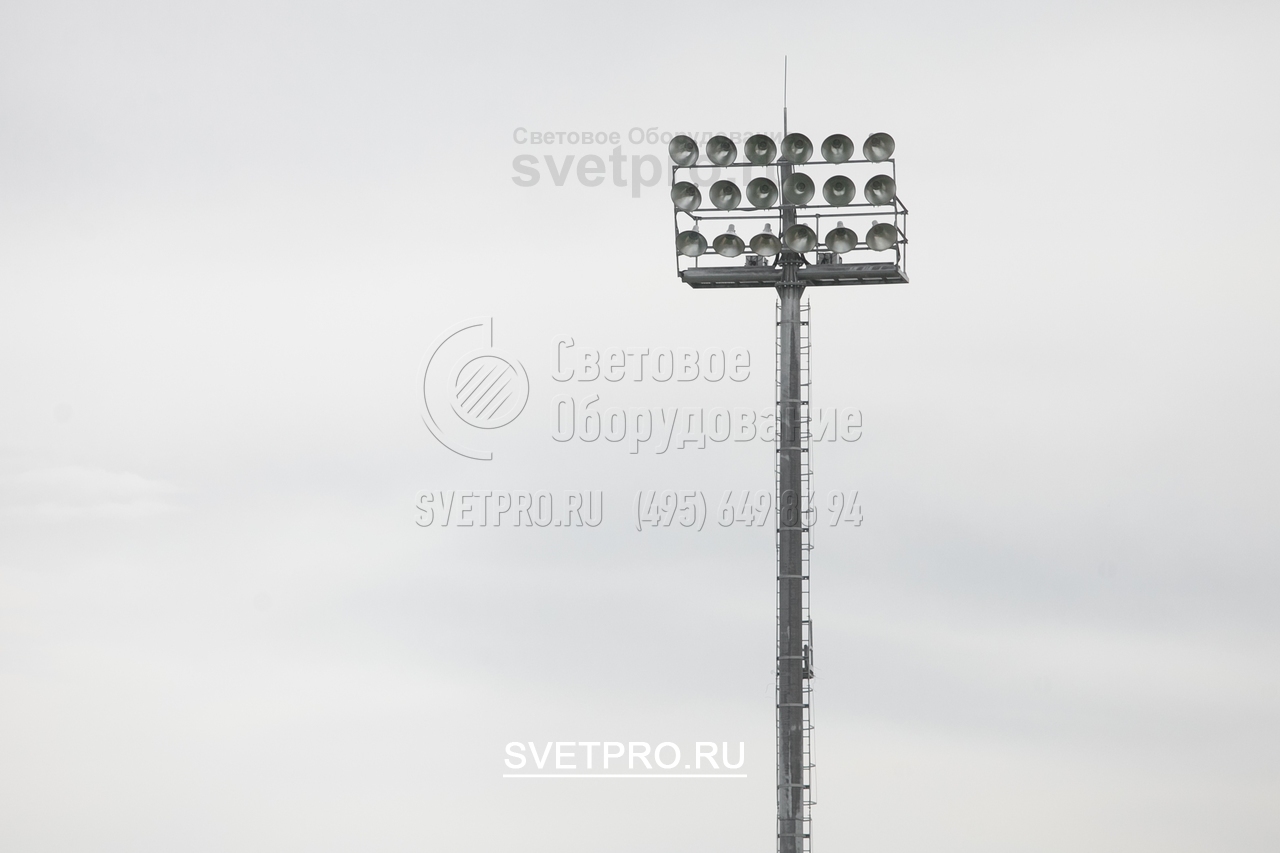

12. Вы видите еще один пример размещения светильников на мачте с неподвижной рамой. В этом случае рама установлена вертикально и имеет несколько поперечных элементов. Это дает возможность установить большое количество прожекторов и создать мощный световой поток в определенной точке. -
13. Для работы светильников с газоразрядными лампами необходима пускорегулирующая аппаратура. При установке таких СП на мачте с неподвижно зафиксированной рамой ПРА можно устанавливать прямо на ней. Несущей способности всей инженерной конструкции достаточно, чтобы выдержать такой вес. -

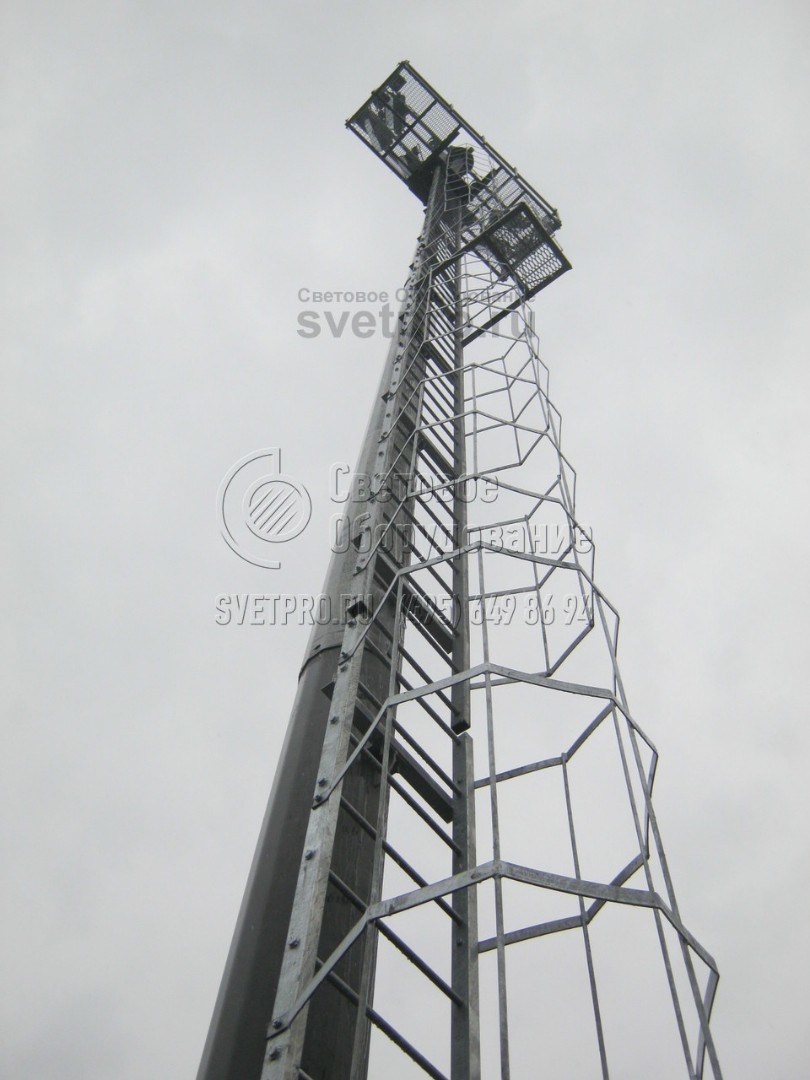

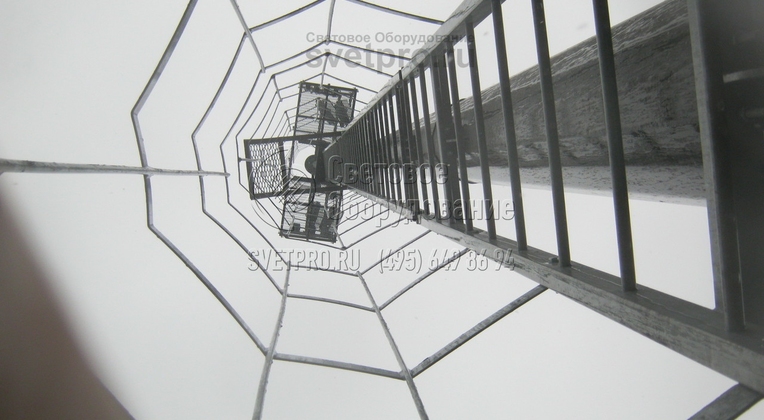

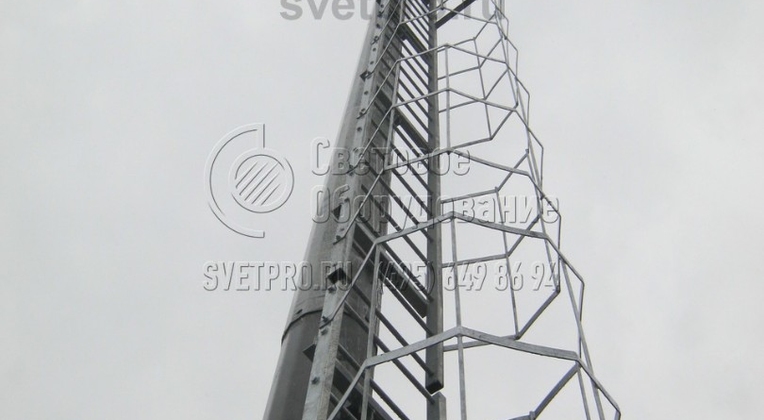

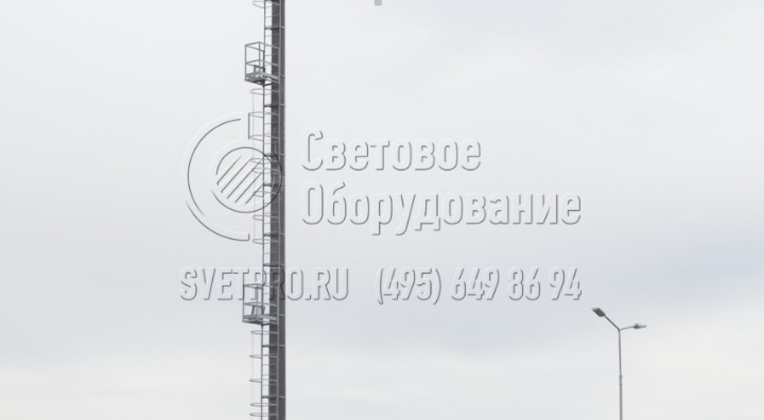

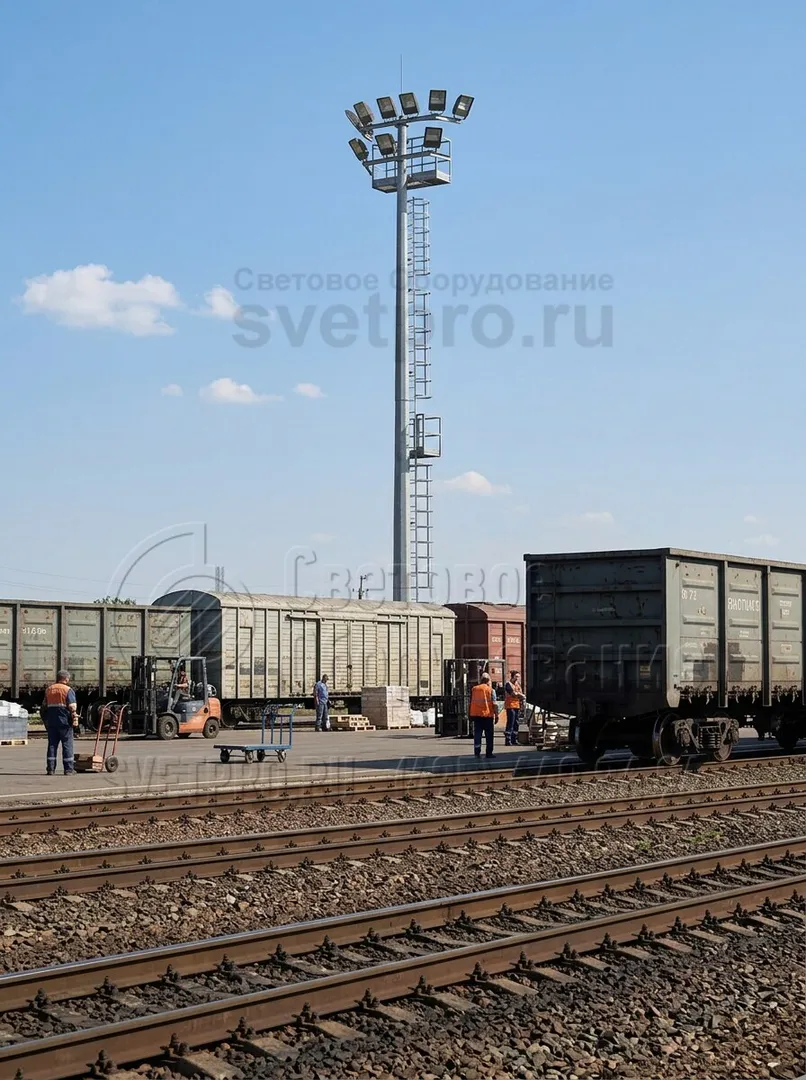

14. На этом изображении хорошо видна лестница, по которой электрик поднимается на верхнюю площадку для выполнения регламентных работ. Для упрощения подъема через каждые 6 метров по вертикали установлены промежуточные площадки с перилами. Они нужны для безопасного отдыха работника.
