МГФ-40-СР Мачта со стационарной короной высота 40 метров
Цена*:
1 293 966
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Прожекторная мачта МГФ-40-СР оснащается неподвижной рамой, на которой размещаются мощные светильники, что позволяет использовать конструкцию для организации освещения на больших площадках, открытых объектах, стадионах, промышленных зонах. Мачта высотой 40 м состоит из полого металлического ствола, отдельные секции которого имеют жесткое крепление.
Прочная фланцевая конструкция имеет граненую поверхность, металл обрабатывается горячим цинкованием, что надежно защищает изделие от воздействия внешних факторов, предотвращает развитие коррозии и увеличивает срок эксплуатации опор. Размещенное на мачте световое оборудование обслуживается без использования спецтехники, доступ к светильникам организуется посредством установки лестничных систем и подъемных площадок.
Мачта имеет несколько вариантов исполнения, помимо прожекторов на ней могут устанавливаться молниеотводы, световые отражатели. Монтаж изделия выполняется на железобетонное основание с находящимся внутри закладным элементом.

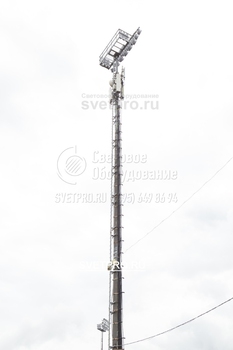

фото с объектов

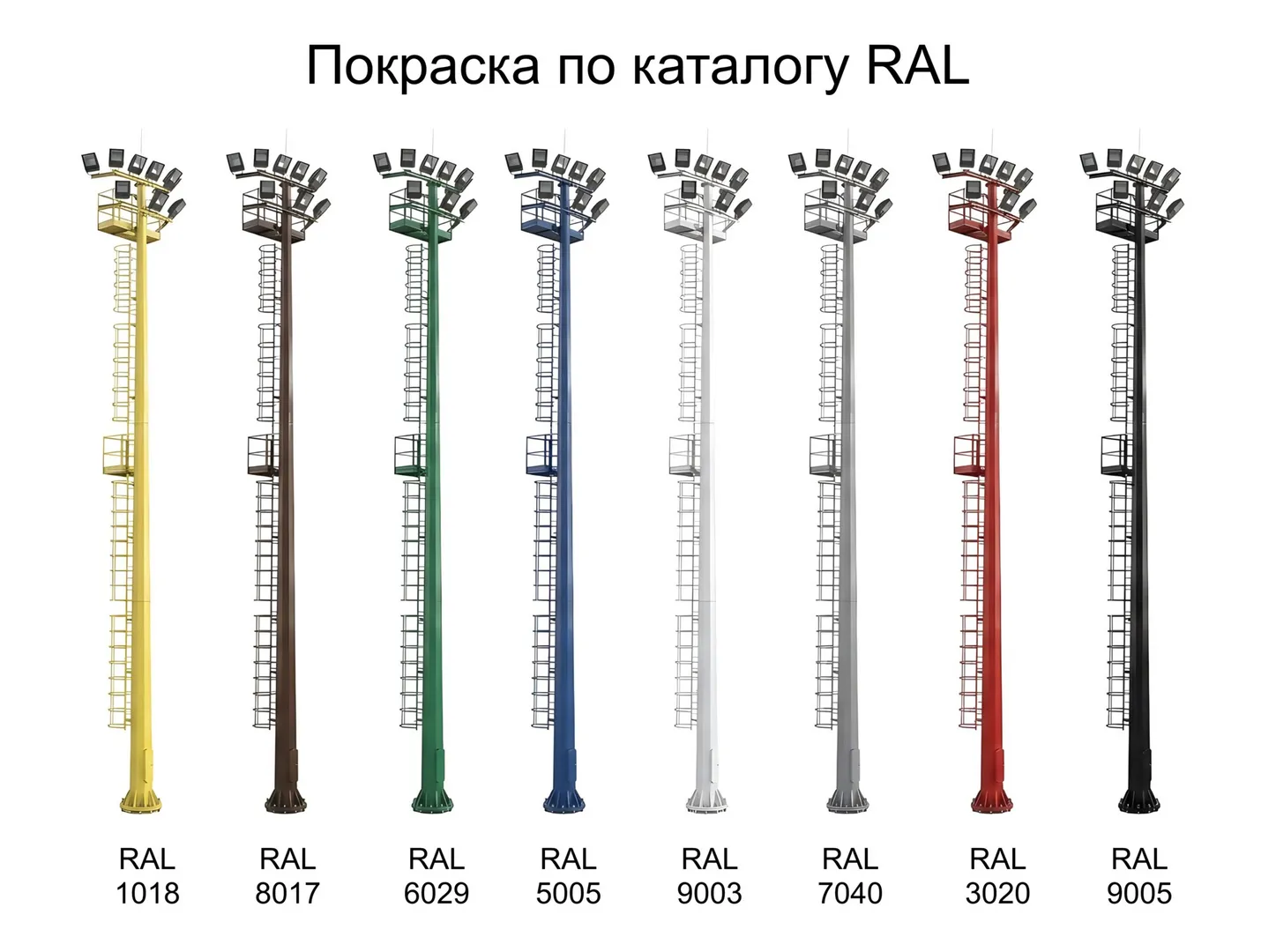

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул производителя: | МГФ-40-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 1200 мм |
| Нижний диаметр: | 945 мм |
| Верхний диаметр: | 500 мм |
| Вес: | 4399 кг |
| Высота: | 40 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-40-СР(Х)-Y-Z-ц | 40 | 495 | 945 | ЗА-36/24/Д1070-1,3хц | 36 | 24 | 1200 | 1070 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-40-СР(Х)-Y-Z-ц | 4399 | 5591 | 2100 | до 35 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. Преимуществом мачты, которая представлена на изображении, является оптимальное соотношение технических характеристик и стоимости инженерной конструкции. Стоимость снижена благодаря малой материалоемкости изделия, так как для его производства применяется листовая сталь. -

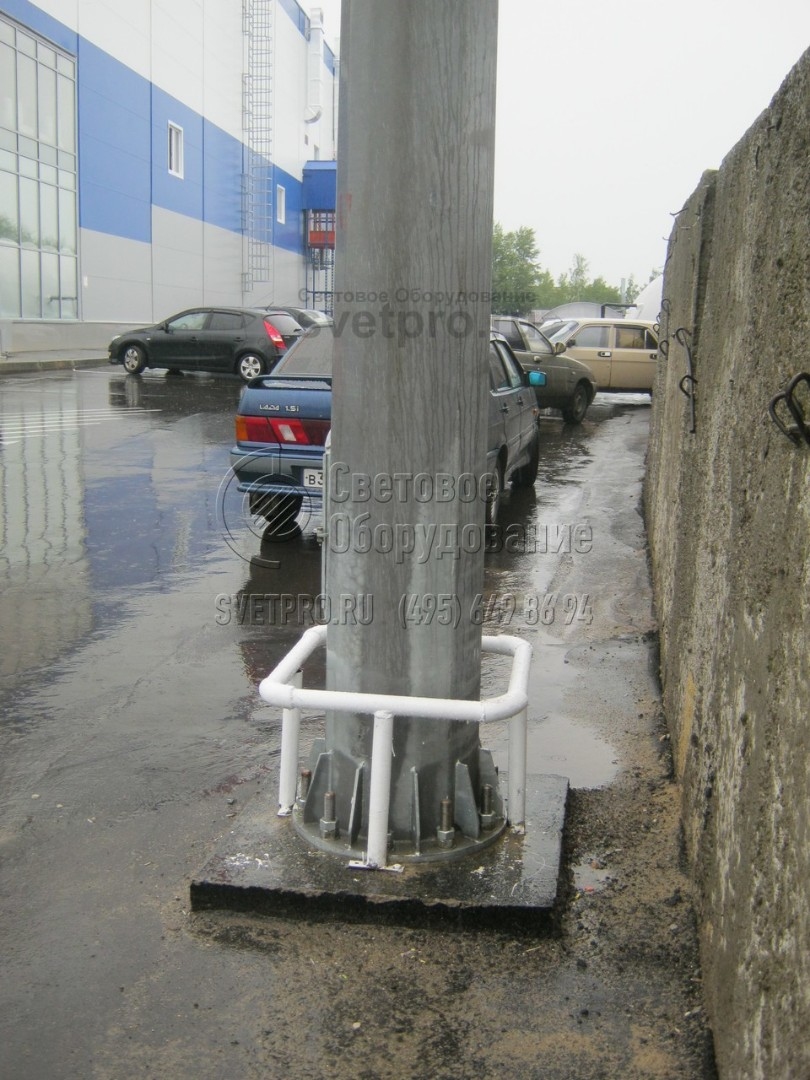

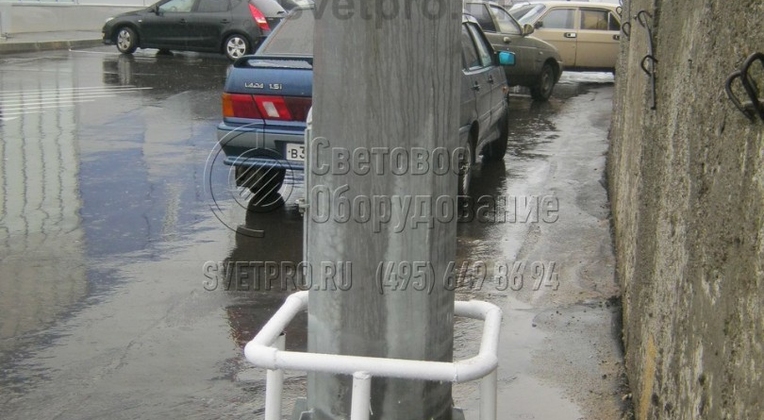

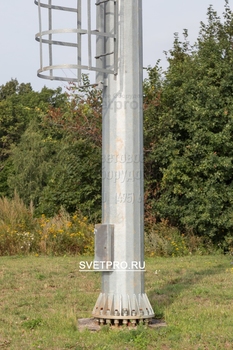

7. Благодаря фланцевому способу установки на фундаменте монтаж осветительной конструкции, которая изображена на фотографии, не требует значительных финансовых и временных усилий. Крепление производится с помощью гаек на анкерные элементы, предварительно забетонированные в фундаменте. -

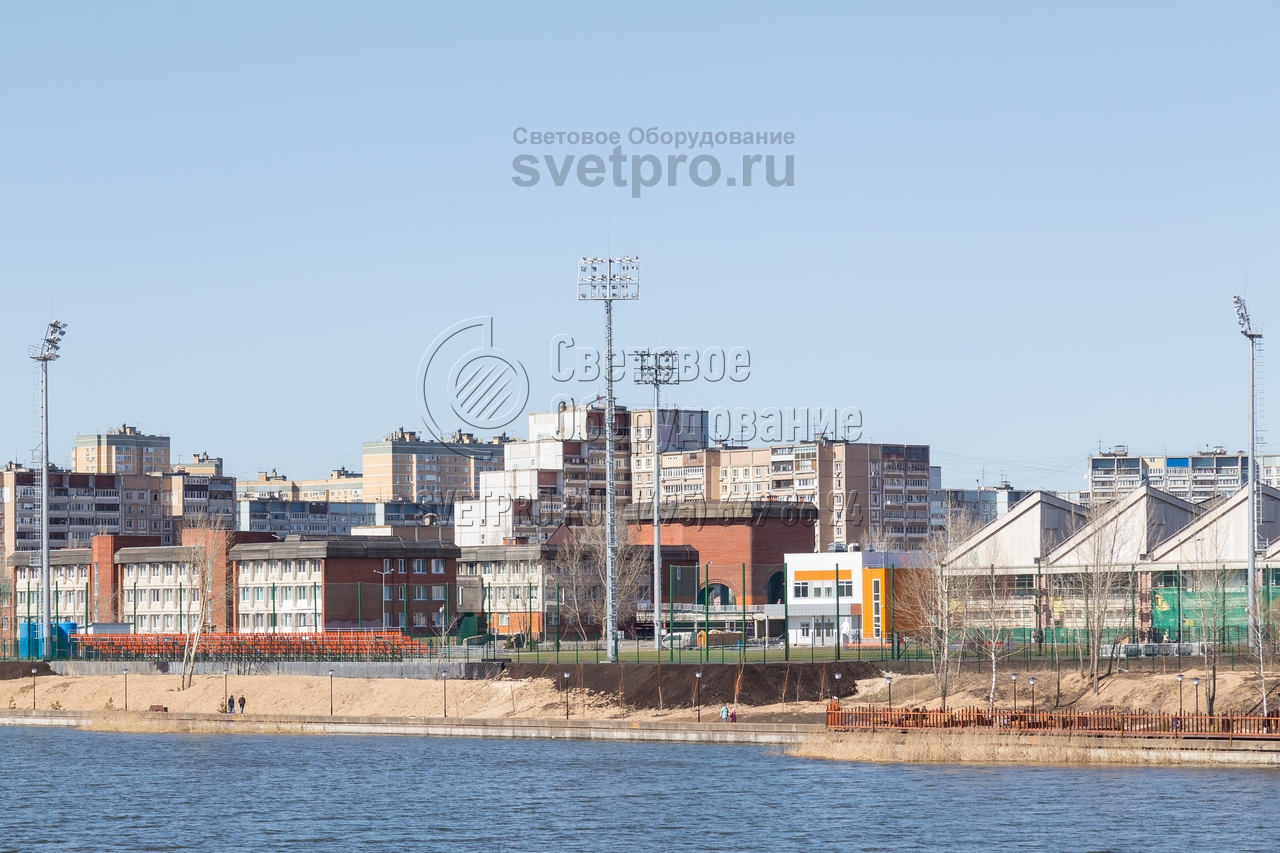

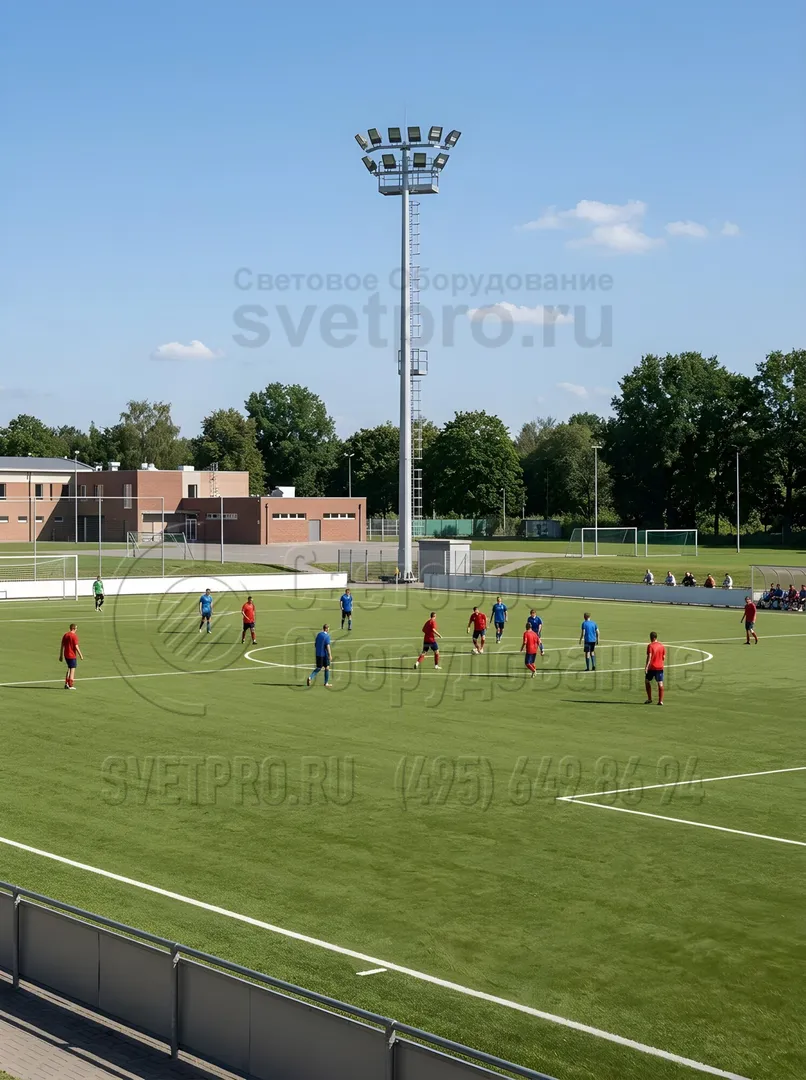

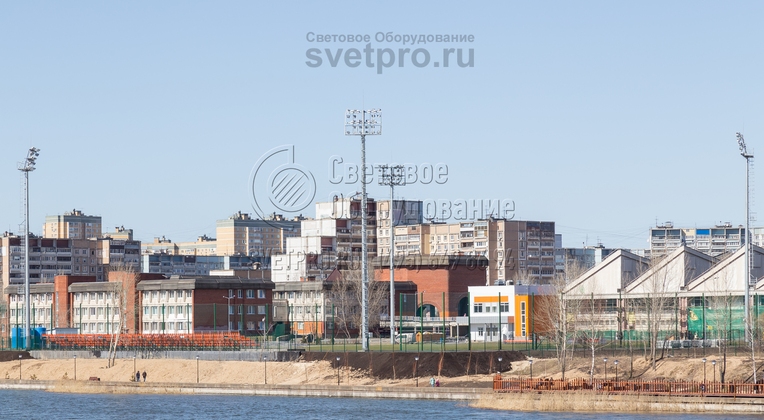

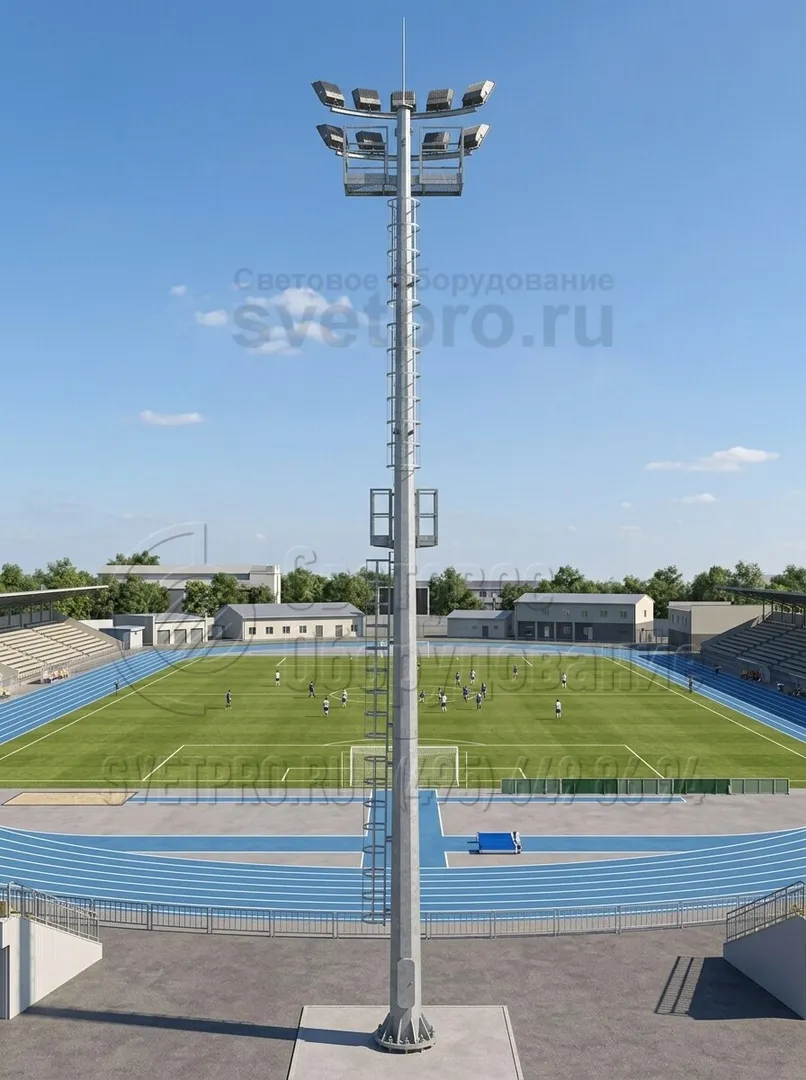

8. Мачты, у которых рама для световых приборов закреплена неподвижно на верхушке корпуса, могут использоваться для решения различных инженерных задач. В варианте на изображении она установлена на спортивной площадке. Однако ее также ставят в аэропортах, на парковках, территории складов и т.п. -

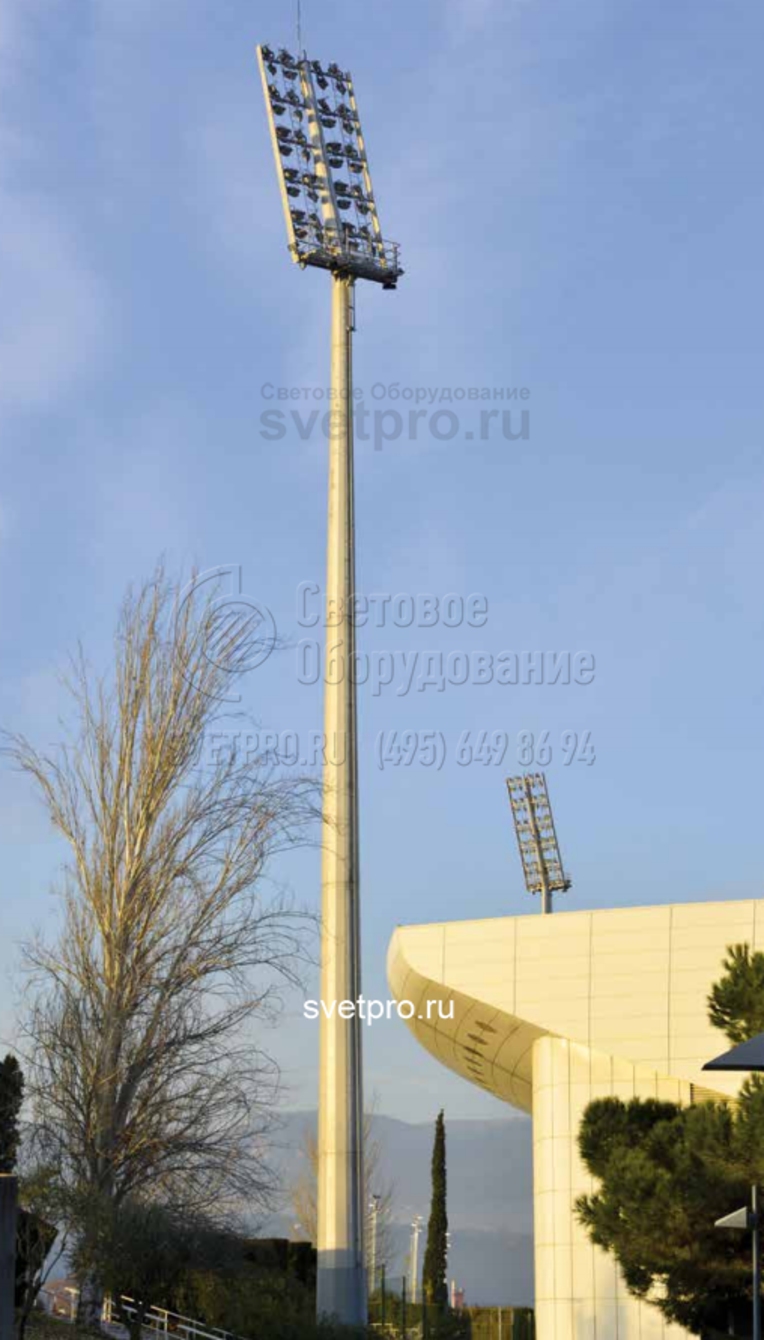

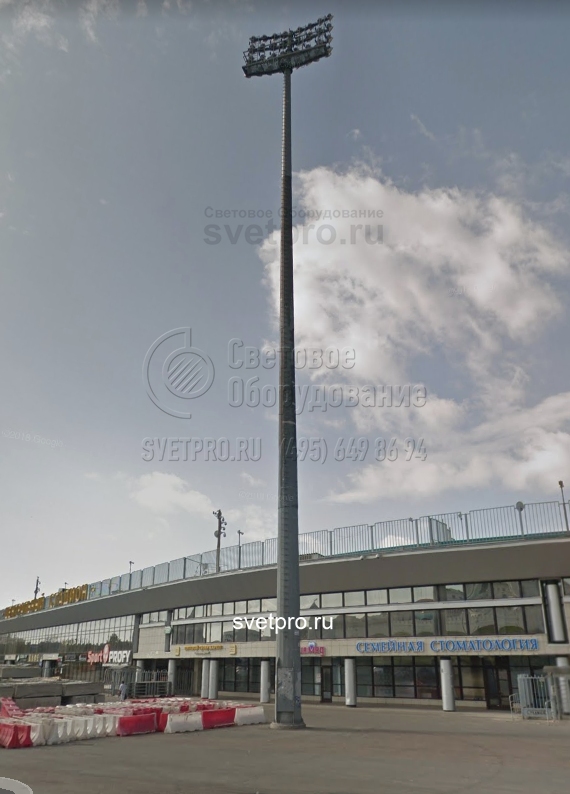

9. Граненый корпус мачты, который вы видите на изображении, имеет небольшой вес. Связано это с тем, что для его изготовления используют относительно тонкую сталь. А прочность достигается за счет граней конструкции. Благодаря этому изделие легче перевезти к месту монтажа и поднять в вертикальное положение. -
10. Все мачты освещения модели МГФ подключаются к линиям питания, которые проложены под грунтом в предварительно вырытых траншеях. Поэтому для коммутации с проводкой ствола не нужно подниматься на верхнюю площадку. Ввод кабелей производится под землей через анкерную закладную деталь. -

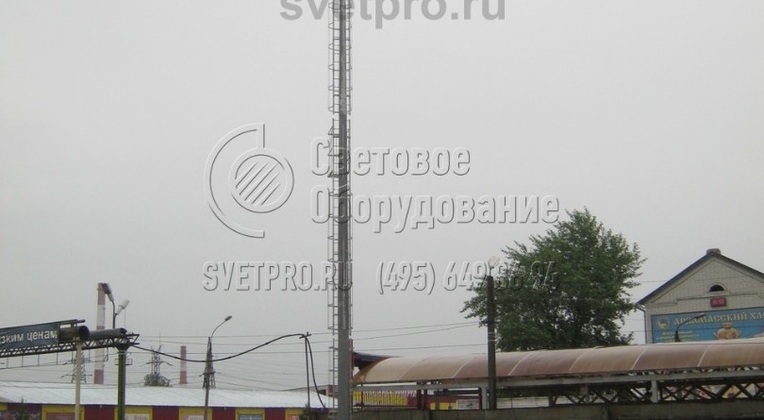

11. На поверхности корпуса осветительной мачты имеется только лестница для подъема электриков. Дополнительные элементы могут ставиться только по индивидуальному заказу. Производитель может проделать в корпусе отдельные технологические лючки или отверстия под потребности конкретного клиента. -
12. Все электрические провода, по которым подается питание к прожекторам на верхней раме, уложены внутри полого корпуса. Их не видно снаружи, что улучшает внешний вид изделия. Кроме того, так силовые и коммутирующие кабели лучше защищены от обрывов из-за действия внешних факторов. -
13. Несмотря на высоту в 40 метров перевозить готовую инженерную конструкцию от производителя к месту установки достаточно просто. Для этого не нужно заказывать разрешение на транспортировку негабаритного груза. Корпус разбирается на сегменты, каждый из которых помещается на стандартном полуприцепе. -

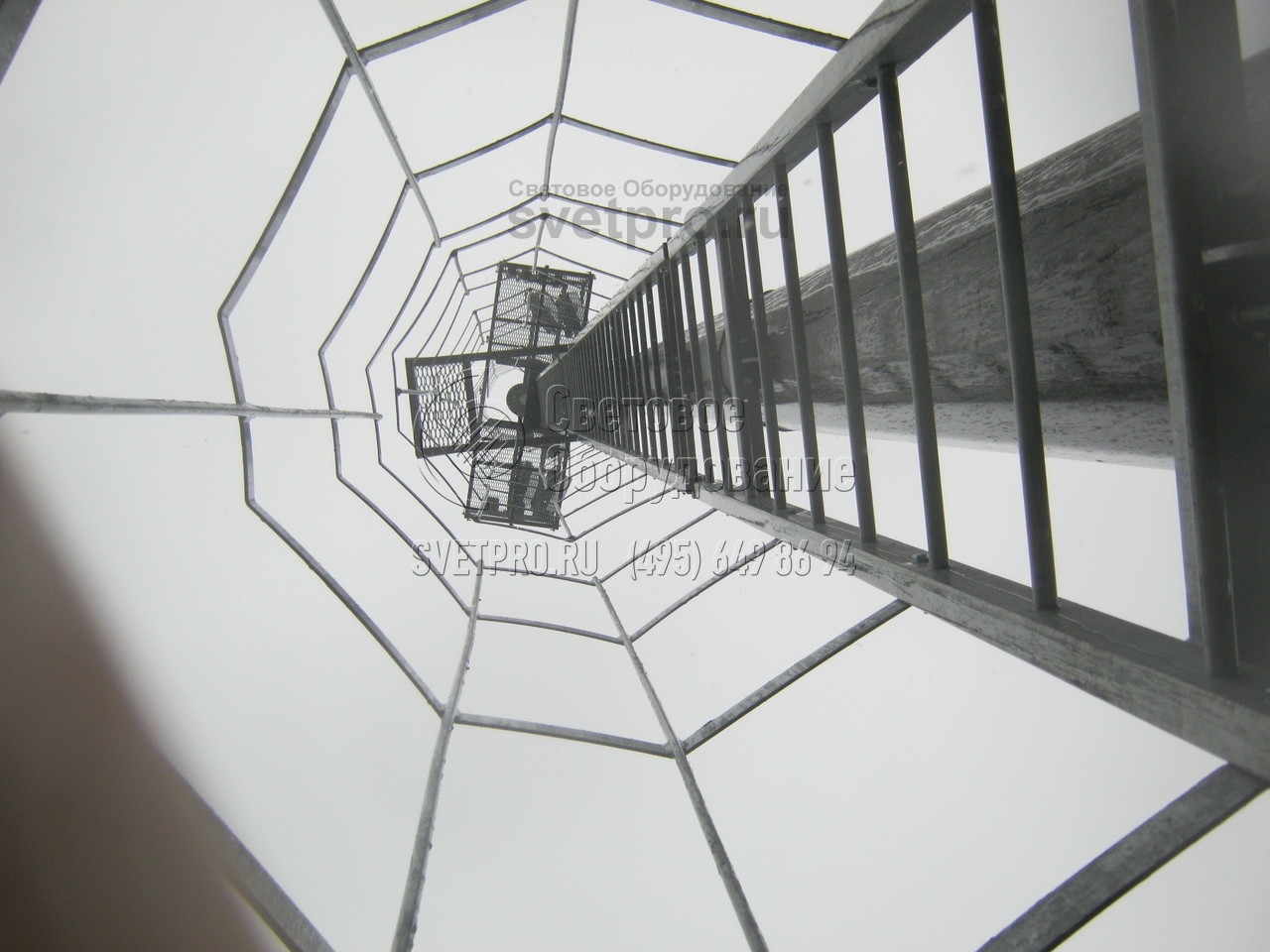

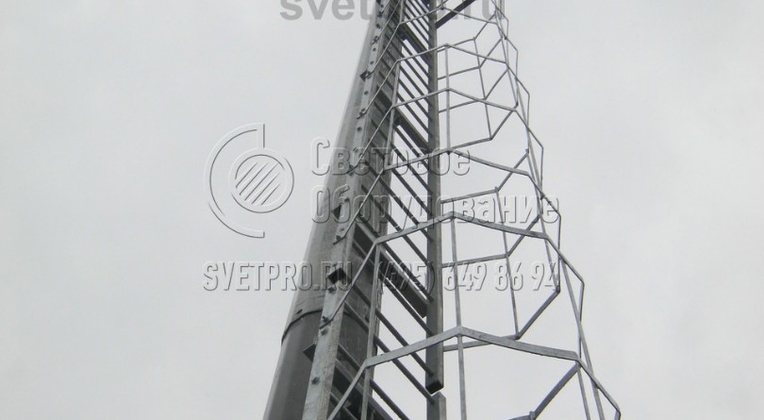

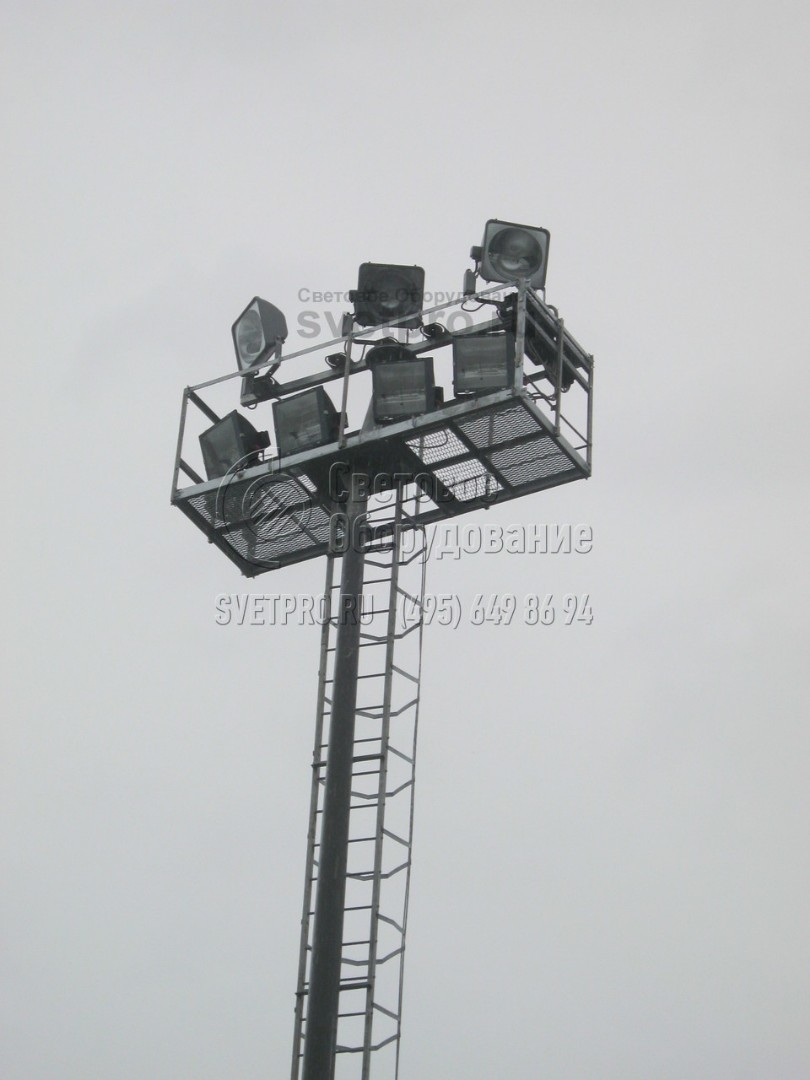

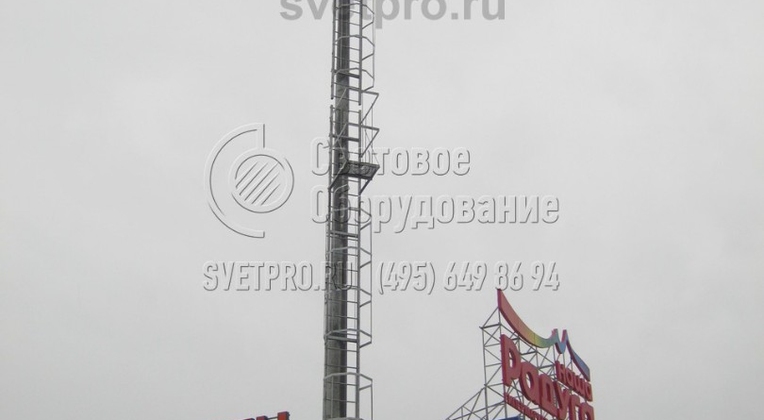

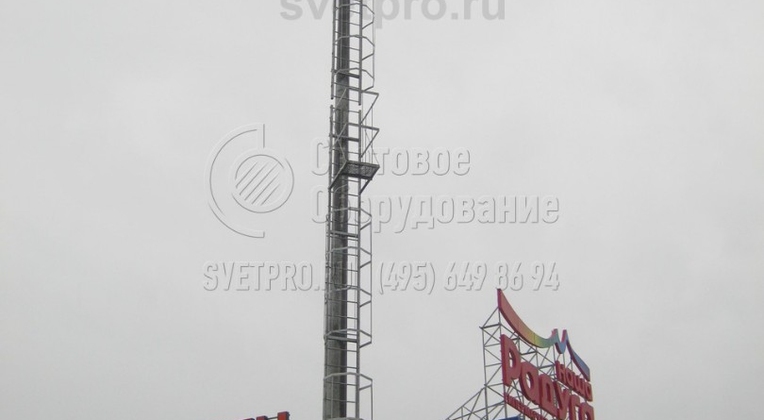

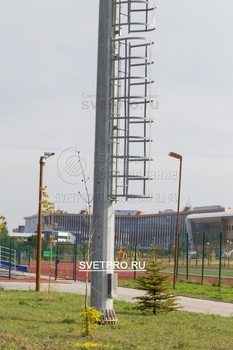

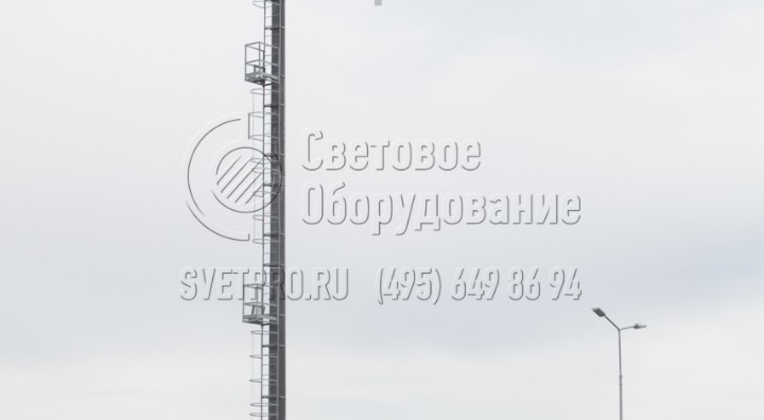

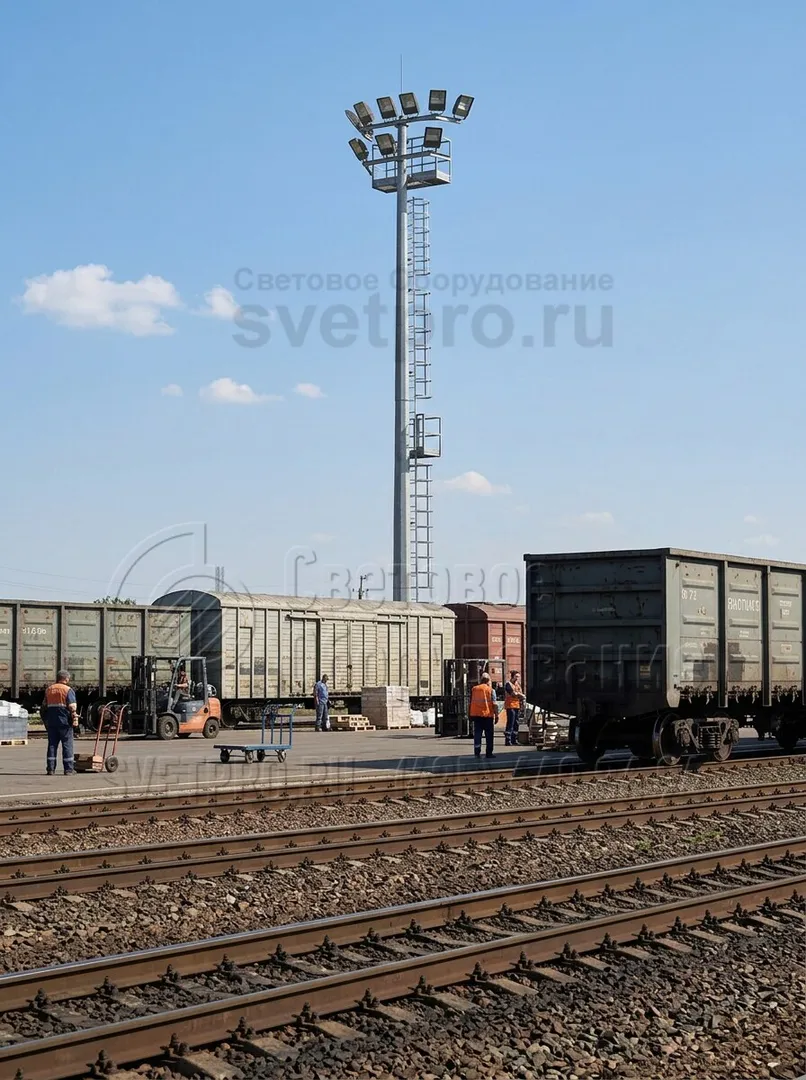

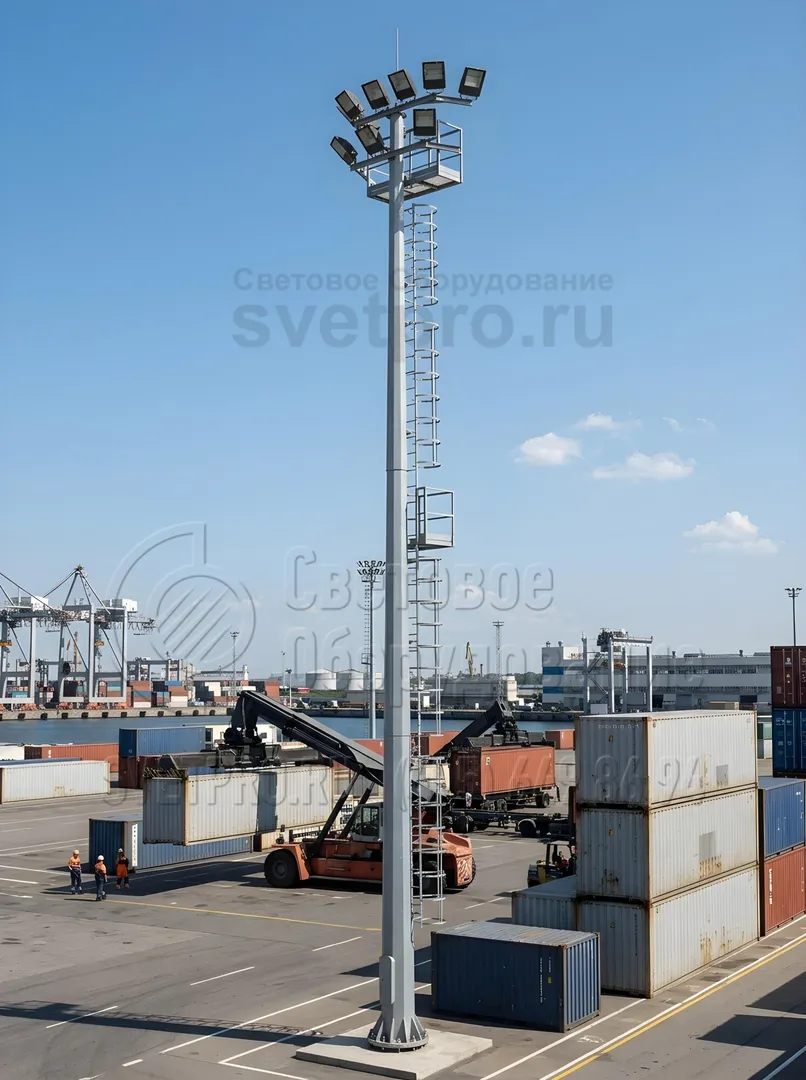

14. На изображении видна лестница, которая крепится к стволу мачты и используется для подъема электриков наверх. Она не является частью стандартной комплектации и заказывается отдельно. Лестница обязательно комплектуется защитной рамой и промежуточными площадками для безопасного подъема. -

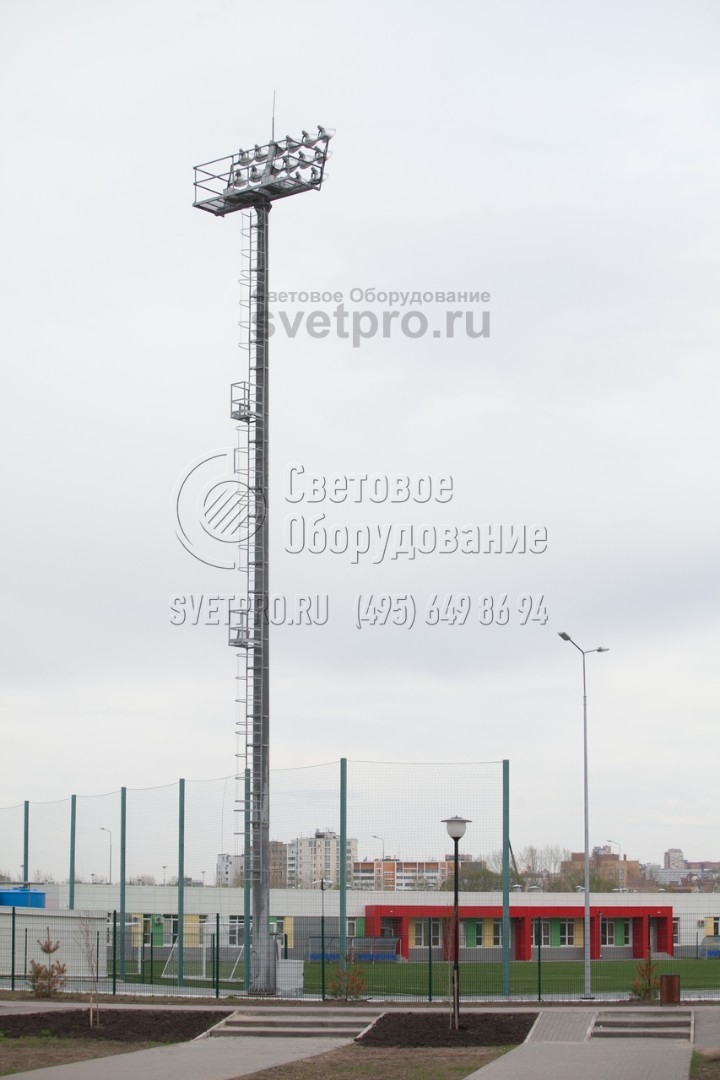

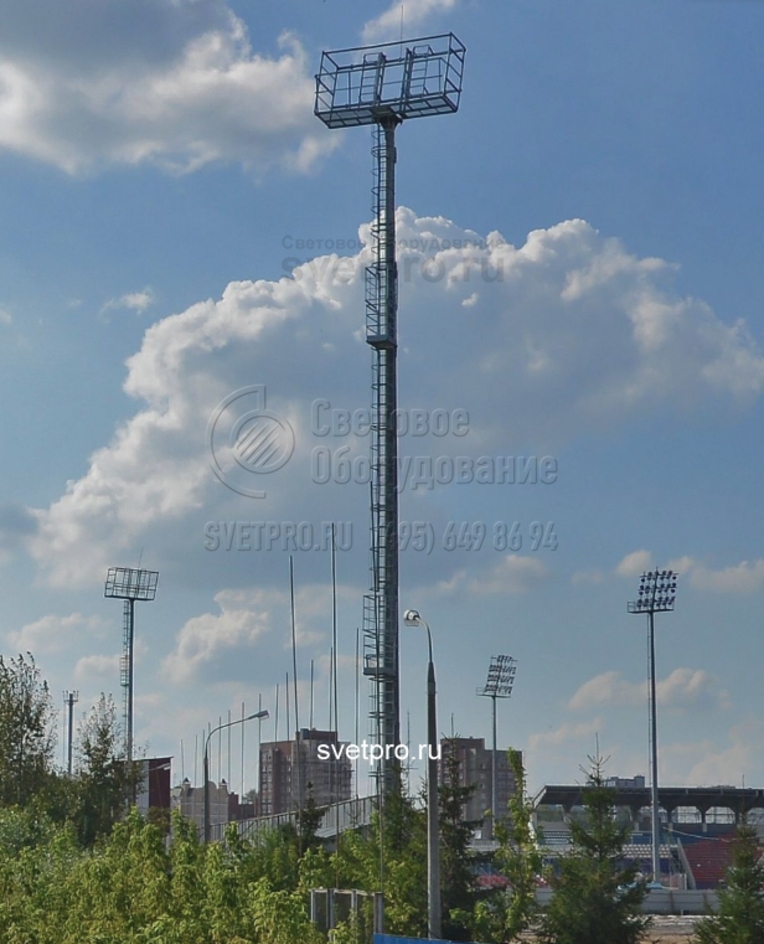

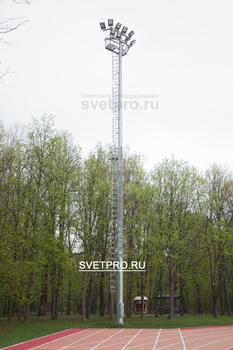

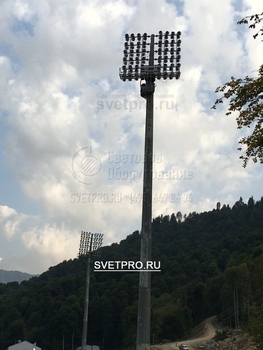

15. На этом изображении высокая мачта служит для освещения территории стадиона. Для подъема электриков в этом случае используется трап. Его скобы закреплены на корпусе. Для страховки во время подъема используется стальной трос. Такая мачта выглядит более эстетично на улицах города. -

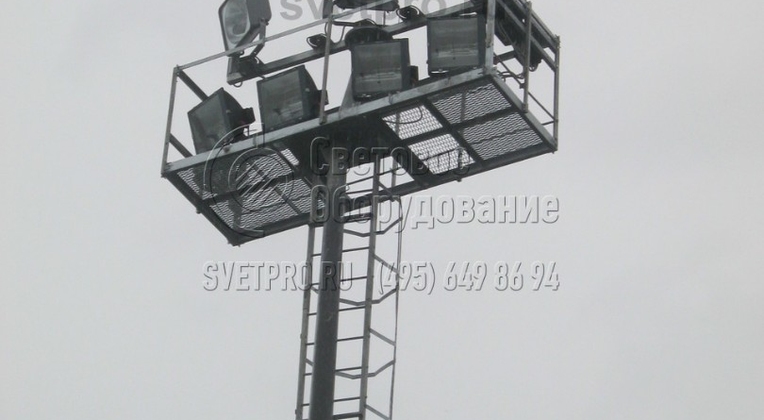

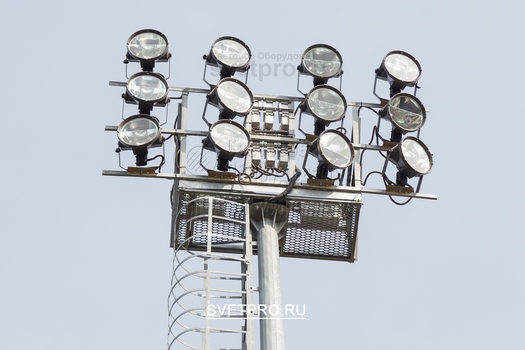

16. В представленном на изображении варианте на опоре установлена большая прямоугольная площадка, на которой закреплено много прожекторов освещения. Во избежание поломки оборудования из-за попадания молнии на верхней части рамы прикреплен штырь молниеотвода. -

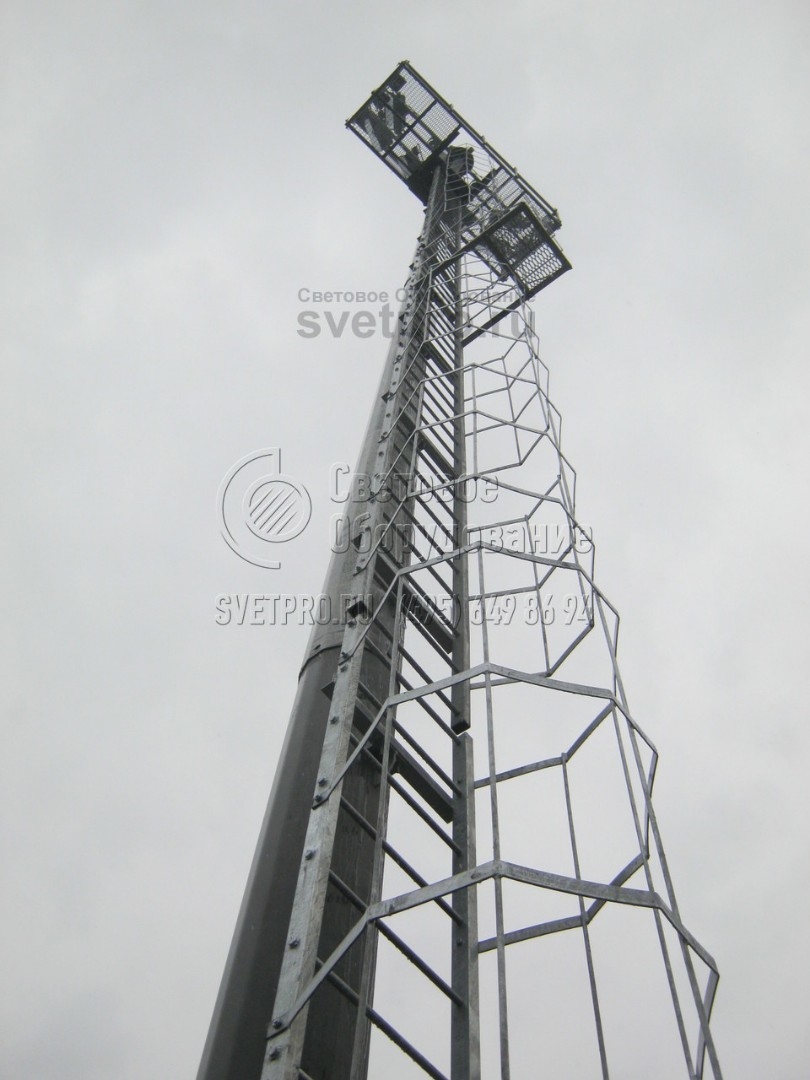

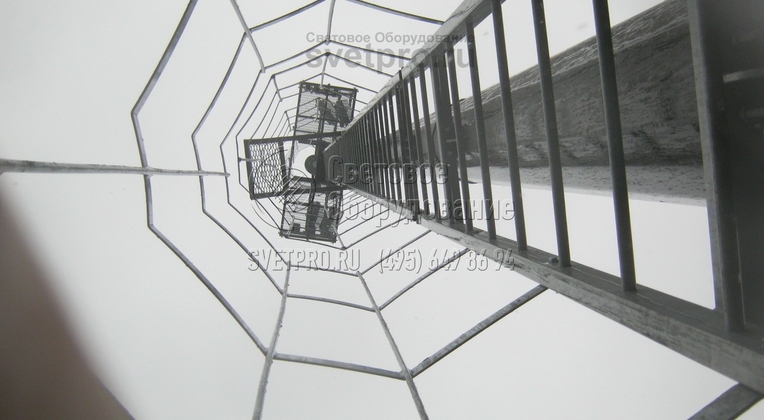

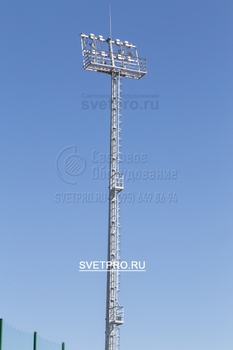

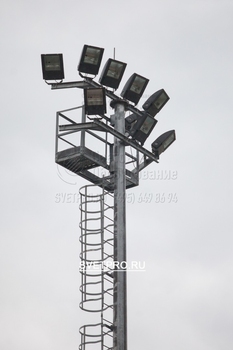

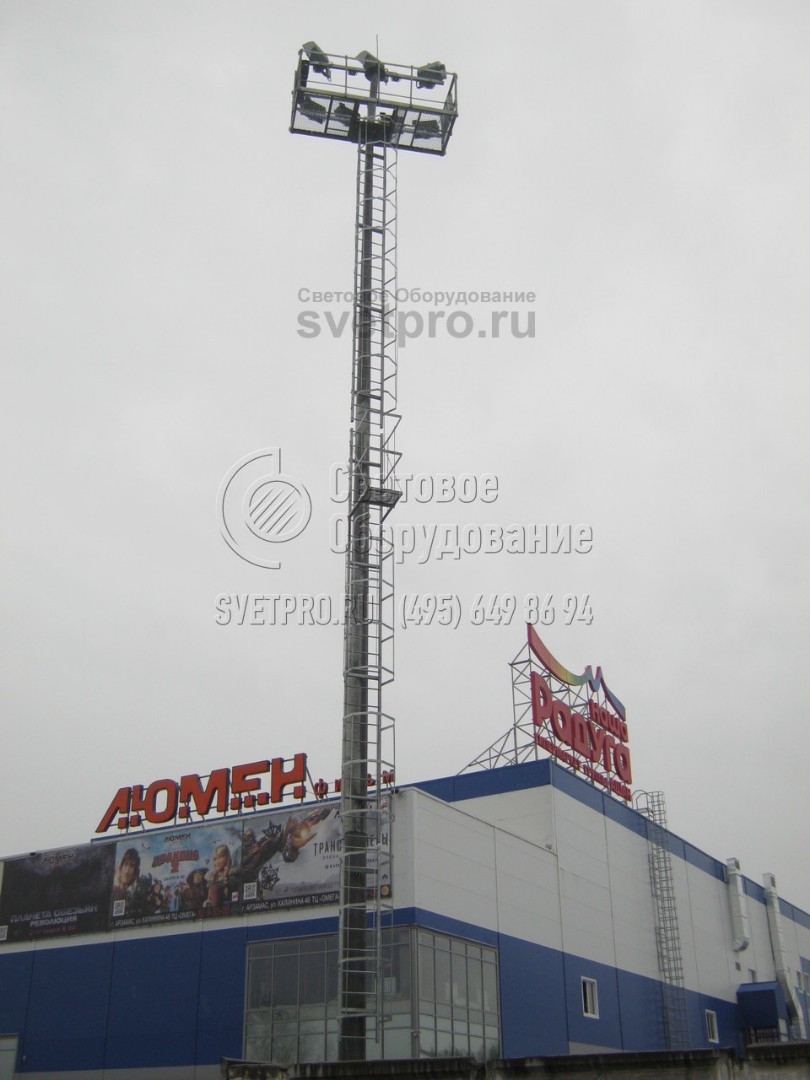

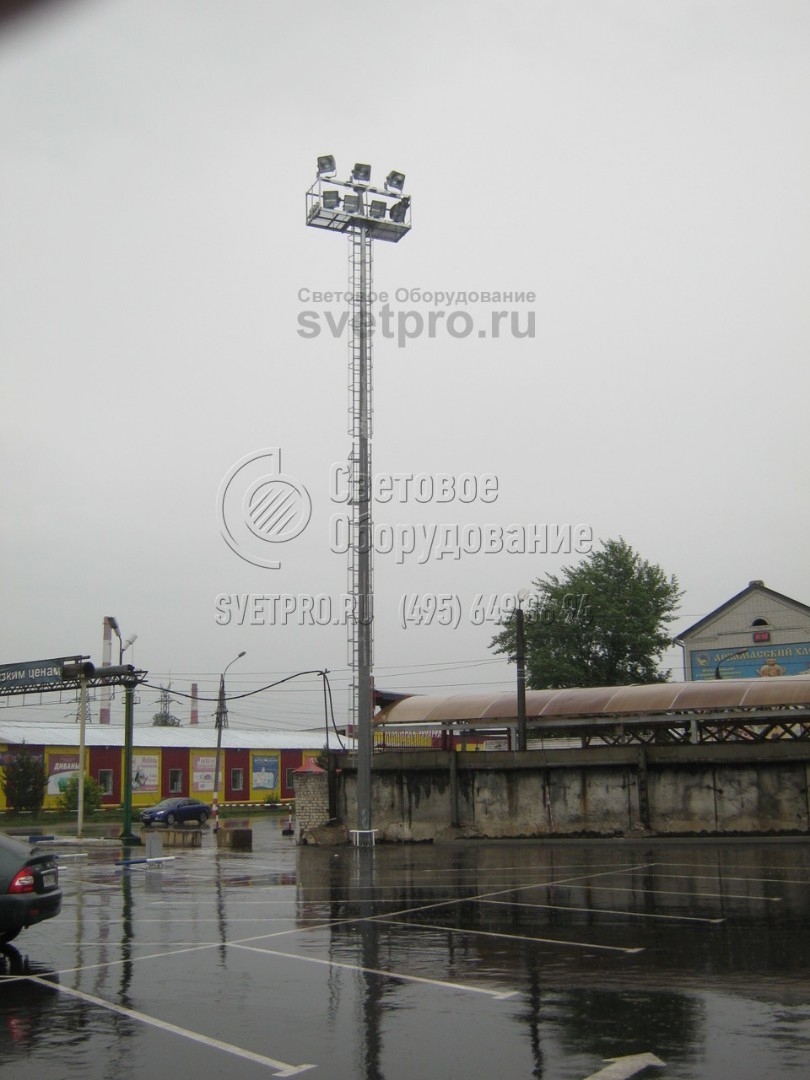

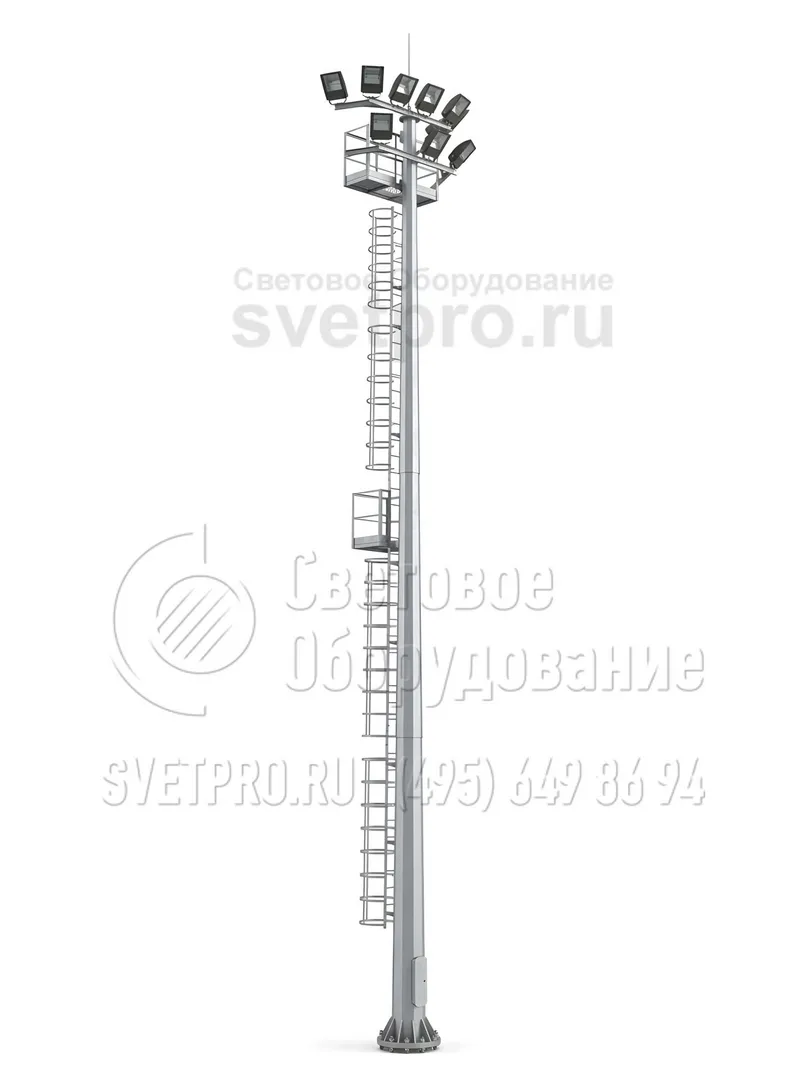

17. В этом варианте для подъема электриков на верхнюю часть мачты используется лестница. На изображении хорошо видна рама под светильники и техническая площадка, прикрученная к оголовку. Она нужна для того, чтобы электрик мог безопасно выполнять необходимые работы без использования АГП. -

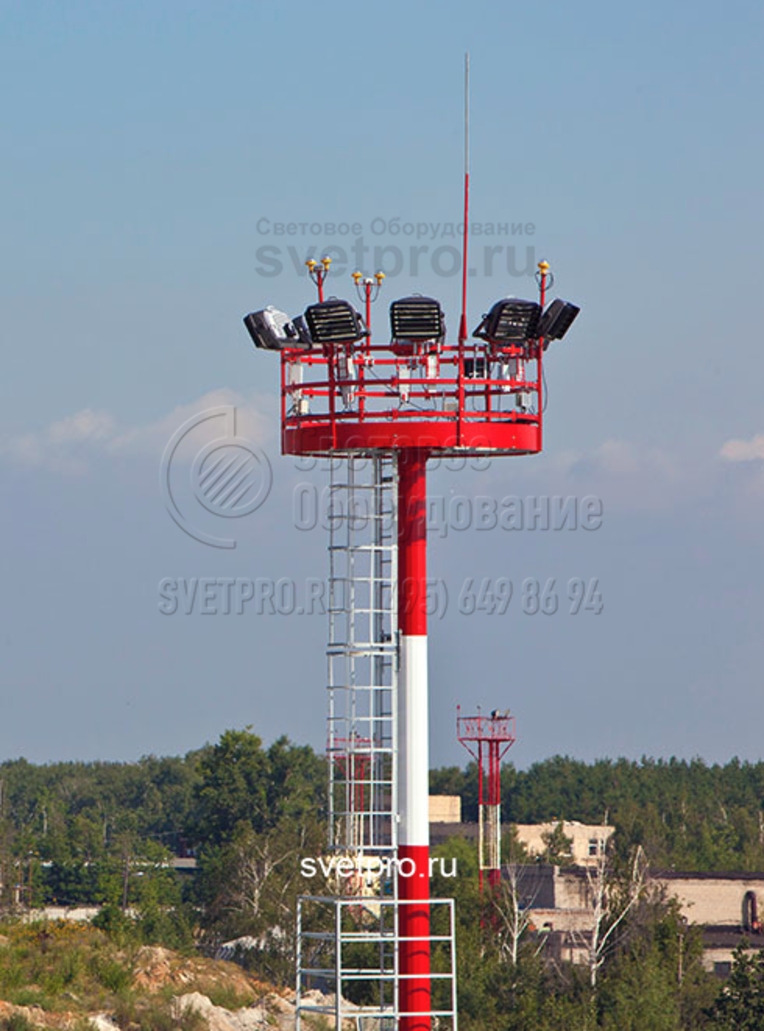

18. На изображении представлена мачта с неподвижной короной, установленная на аэродроме. Она имеет круглую верхнюю площадку, на которую по окружности установлены световые приборы. Дополнительно конструкция несет молниеотвод для защиты оборудования и габаритные огни для обеспечения безопасности полетов. -

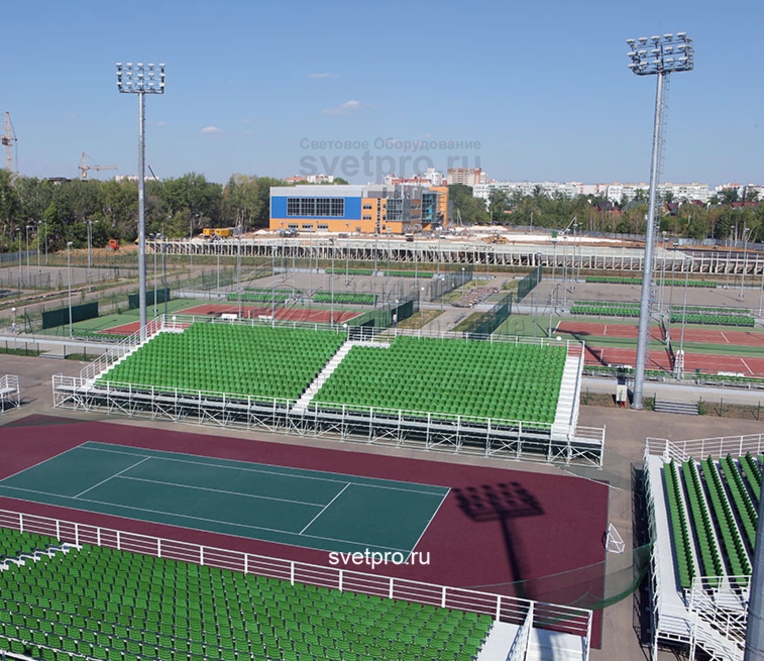

19. На изображении представлены мачты с неподвижными коронами, которые освещают теннисный корт. Ввиду ограниченного пространства использовать гидроподъемники для обслуживания конструкций нет. Поэтому на корпуса мачт прикреплены лестницы, по которым электрики могут подняться на верхнюю площадку.
