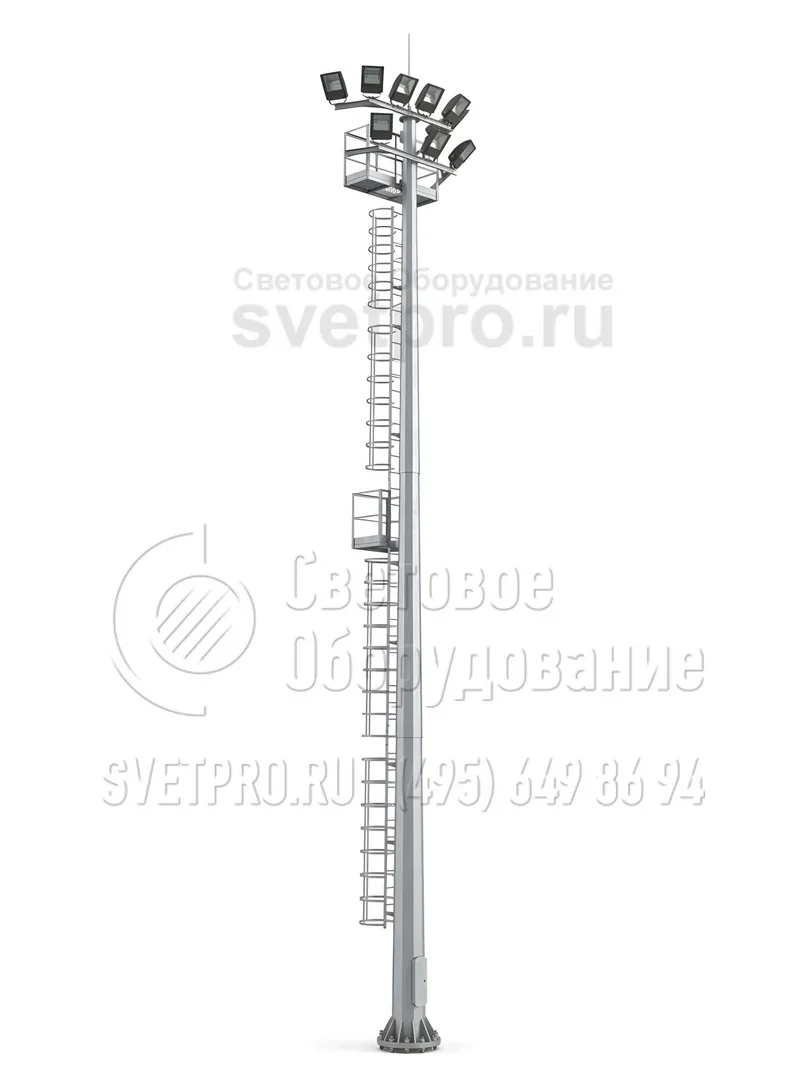

МГФ-16-СР Мачта со стационарной короной высота 16 метров
| Область применения: |
|
| Назначение: |
|

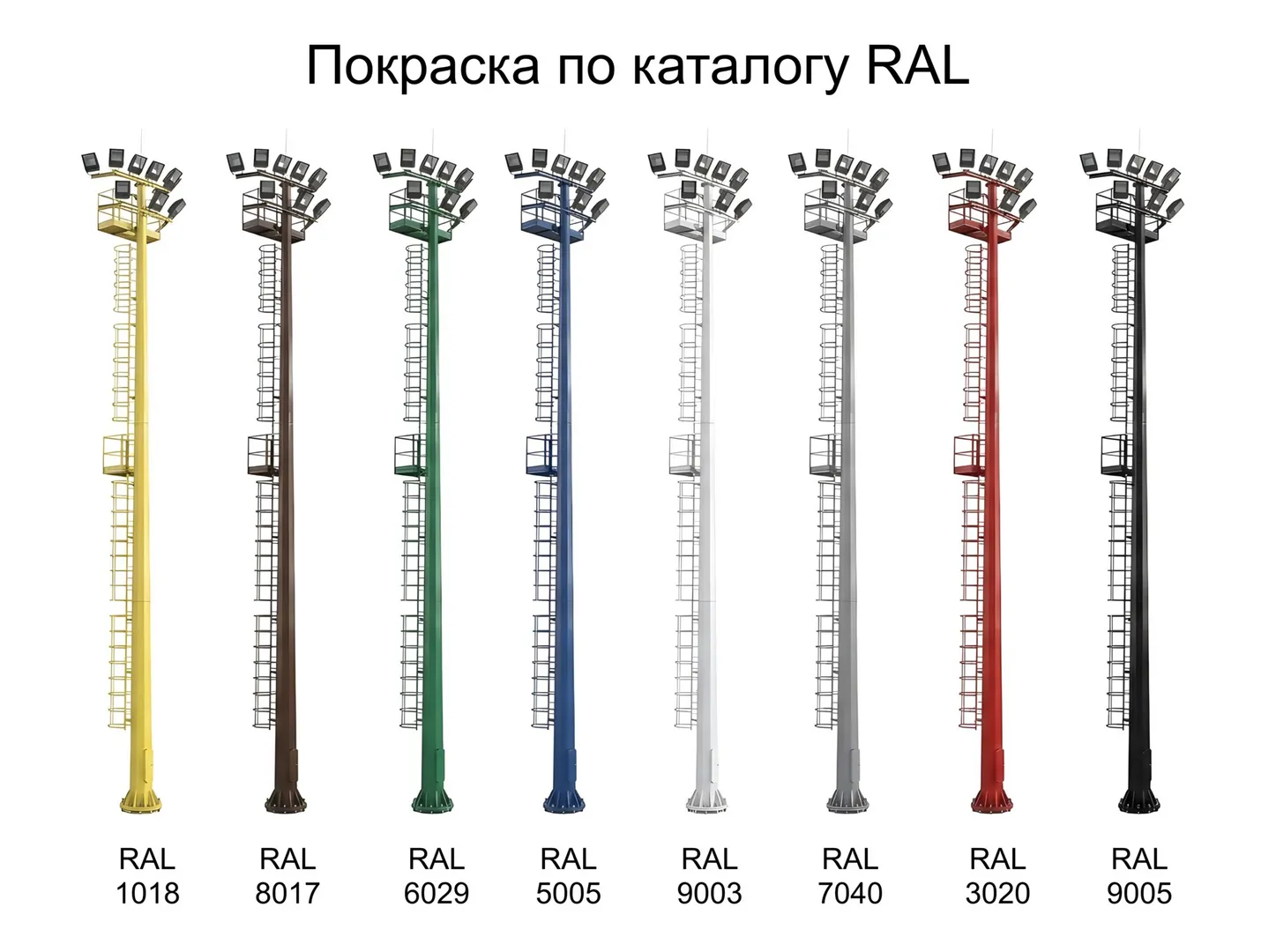

| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-16-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 640 мм |
| Нижний диаметр: | 393 мм |
| Верхний диаметр: | 190 мм |
| Вес: | 750 кг |
| Высота: | 16 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Цена*:
220 613
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-16-СР(Х)-Y-Z-ц | 16 | 190 | 393 | ЗА-30/12/Д540-0,94хц | 30 | 12 | 640 | 540 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-16-СР(Х)-Y-Z-ц | 750 | 1360 | 560 | до 12 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Прожекторная мачта МГФ-16-СР, оборудованная неподвижной рамой, устанавливается на крупных объектах для освещения больших территорий. Конструкция востребована на стадионах, аэропортах, крупных транспортных узлах. Изделие состоит из металлического секционного столба, отдельные элементы которого фиксируются жестким крепежом.
МГФ-16-СР представляет собой устойчивую конструкцию фланцевого типа с граненой поверхностью. Высота изделия 16 м, поверхность опоры защищена от внешнего воздействия погодных факторов и развития коррозии горячим цинкованием. Наличие защитного слоя на металле позволяет увеличить продолжительность эксплуатации изделия. Для обслуживания прожекторов и светотехники, установленной на стационарной раме, опора оборудуется системой лестниц и площадок.
Мачта МГФ-16-СР представлена в нескольких вариантах исполнения. На вершине может устанавливаться рама с прожекторами, молниеотводом, панелями, отражающими свет. Конструкция монтируется на фланец закладного элемента, расположенного в основании из армированного бетона.
фото с объектов

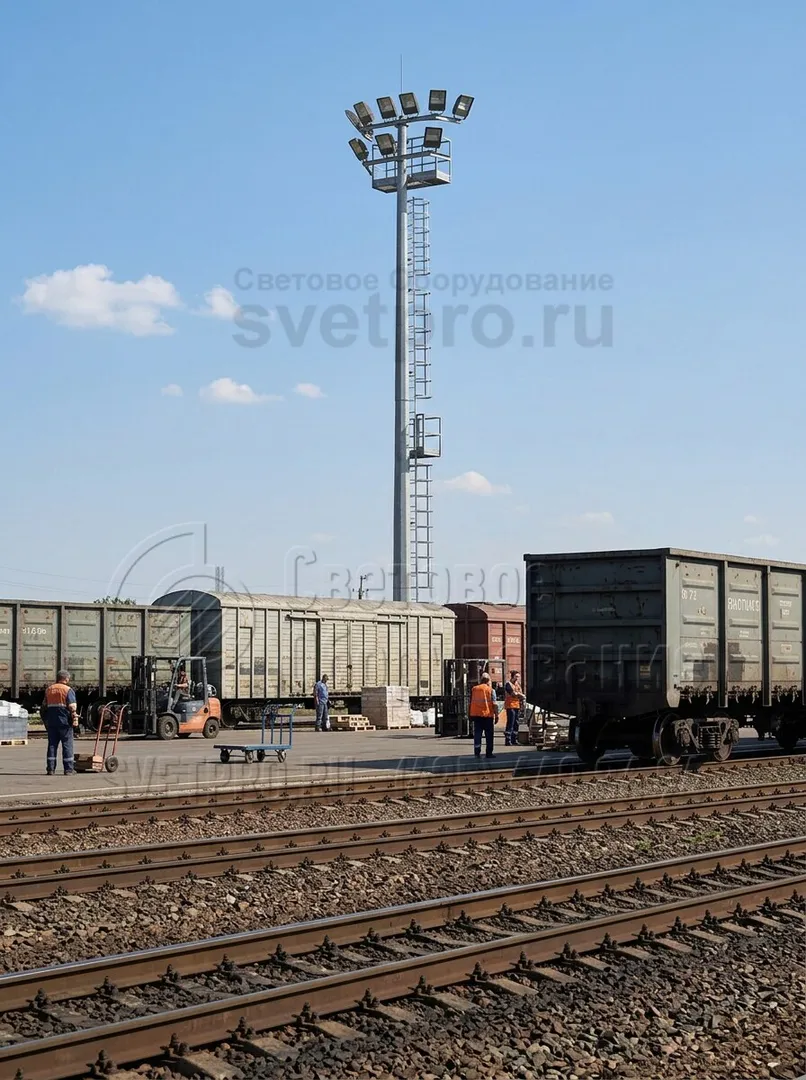

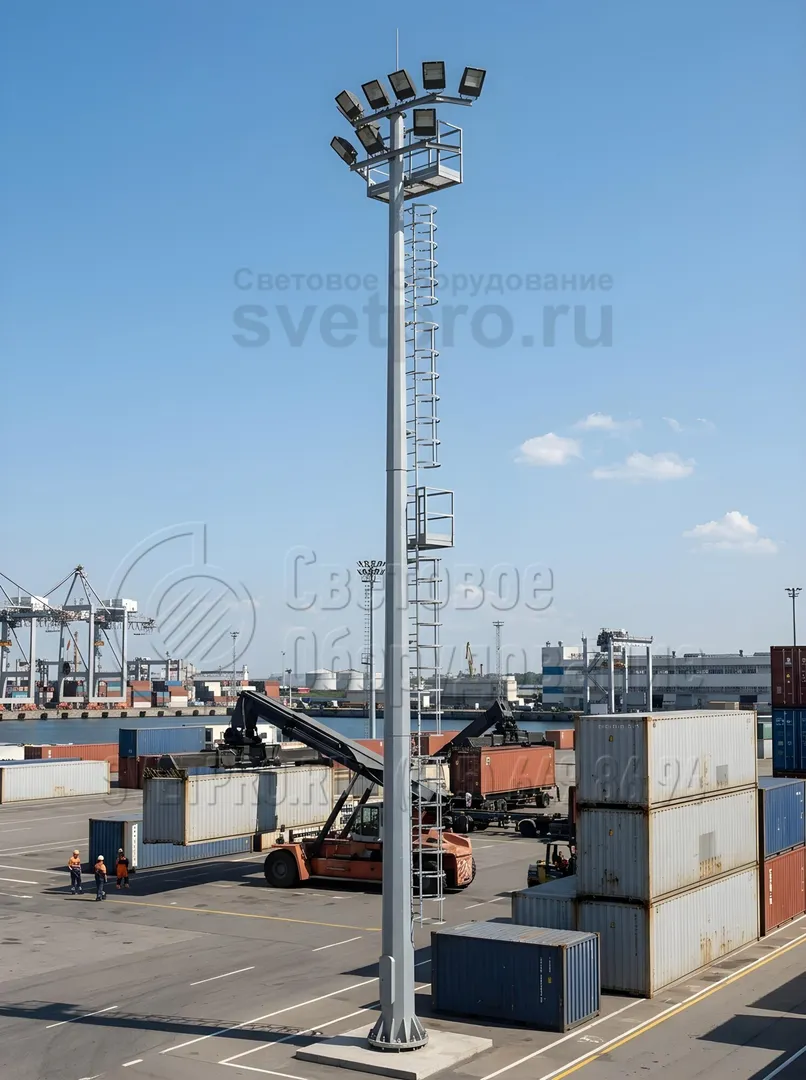

Фотогалерея
-

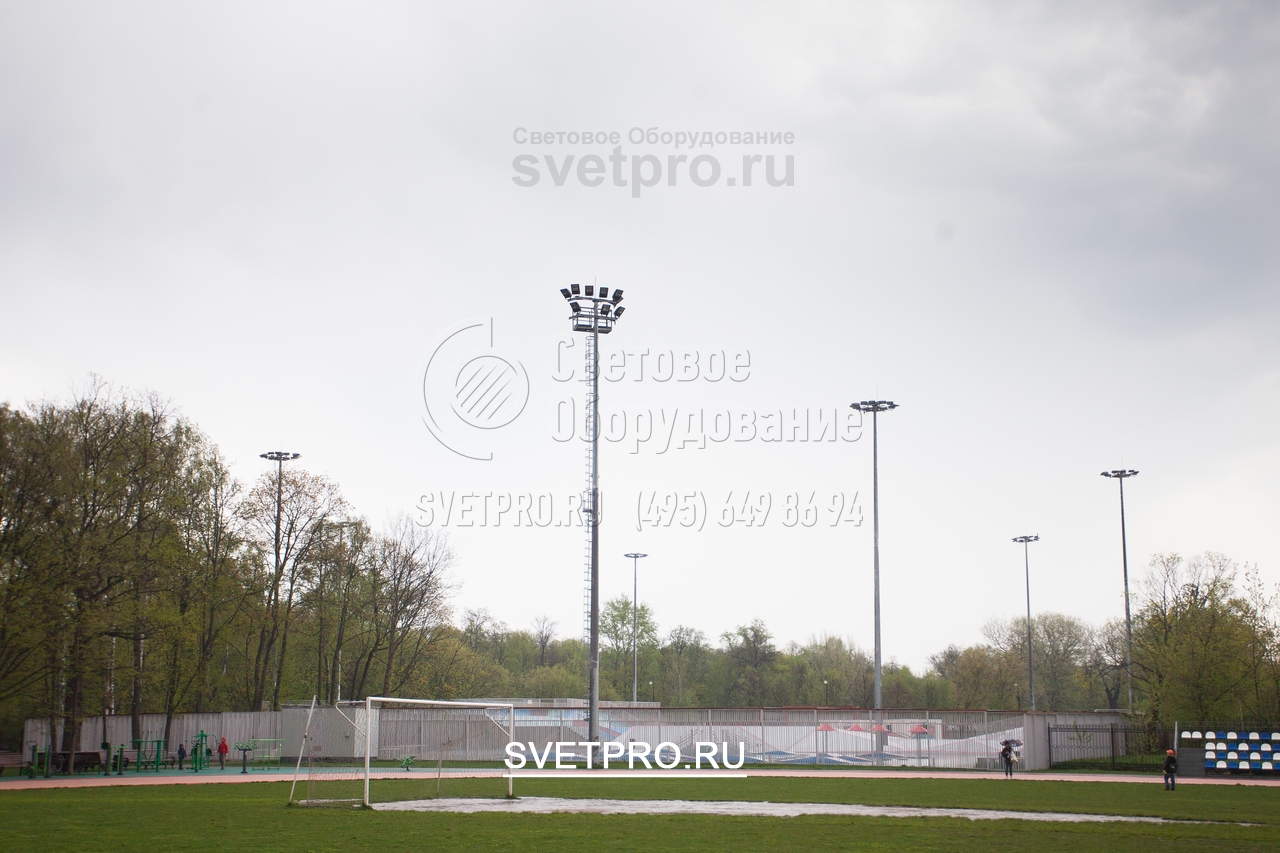

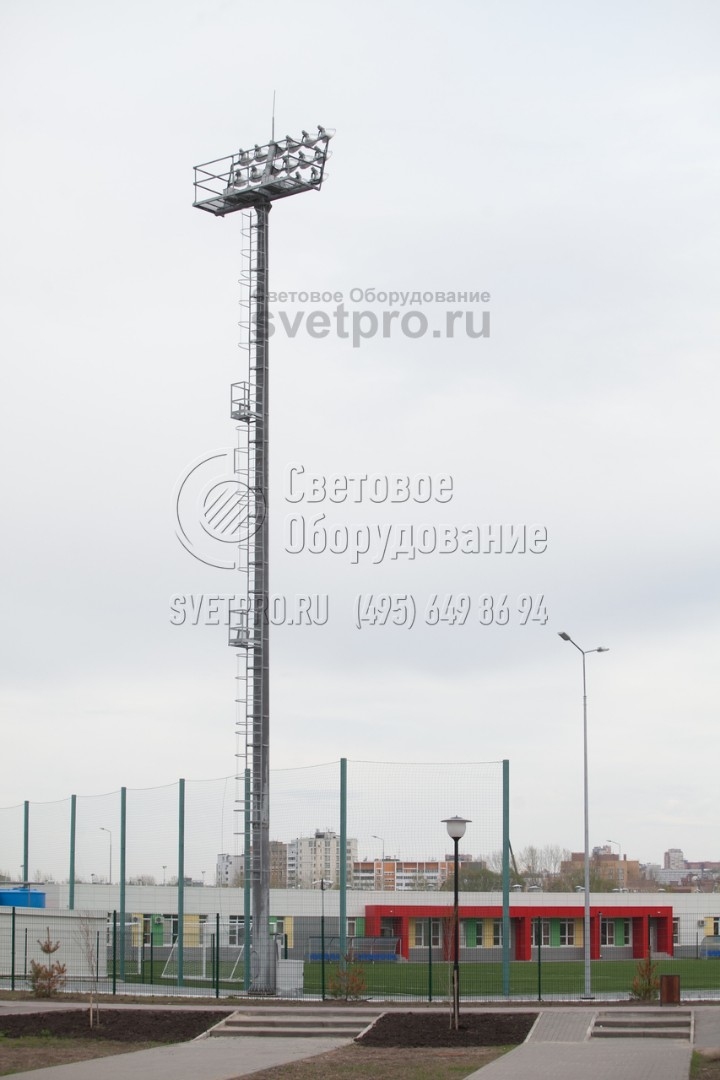

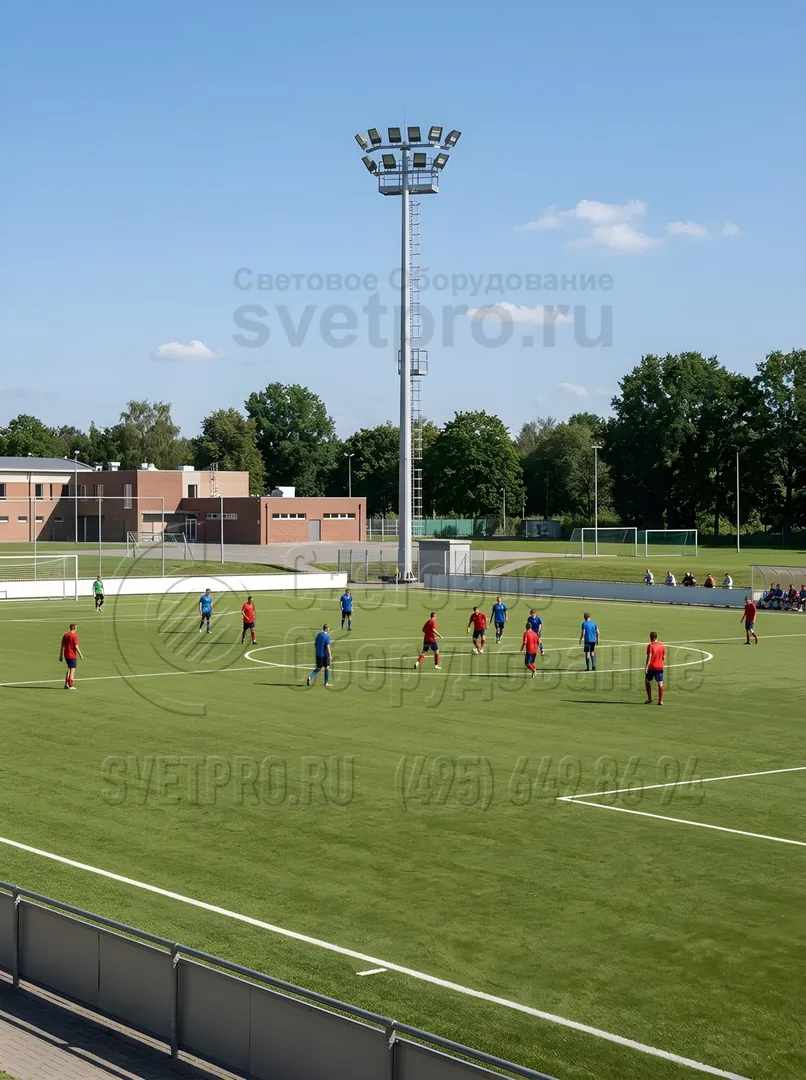

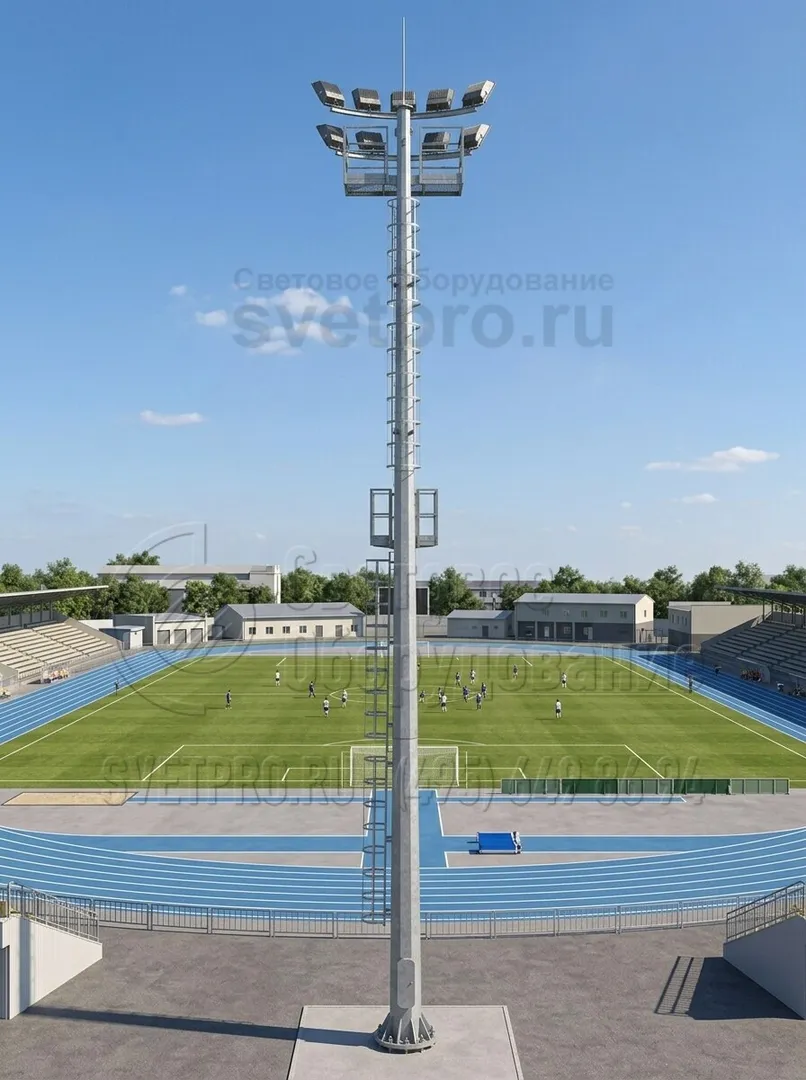

1. На представленном изображении вы видите мачту высотой в 16 м, которая применяется для освещения футбольного поля. Эта конструкция оснащена рамой, которая неподвижно зафиксирована на верхней части корпуса. За счет этого ее несущая способность и прочность значительно увеличиваются.
-

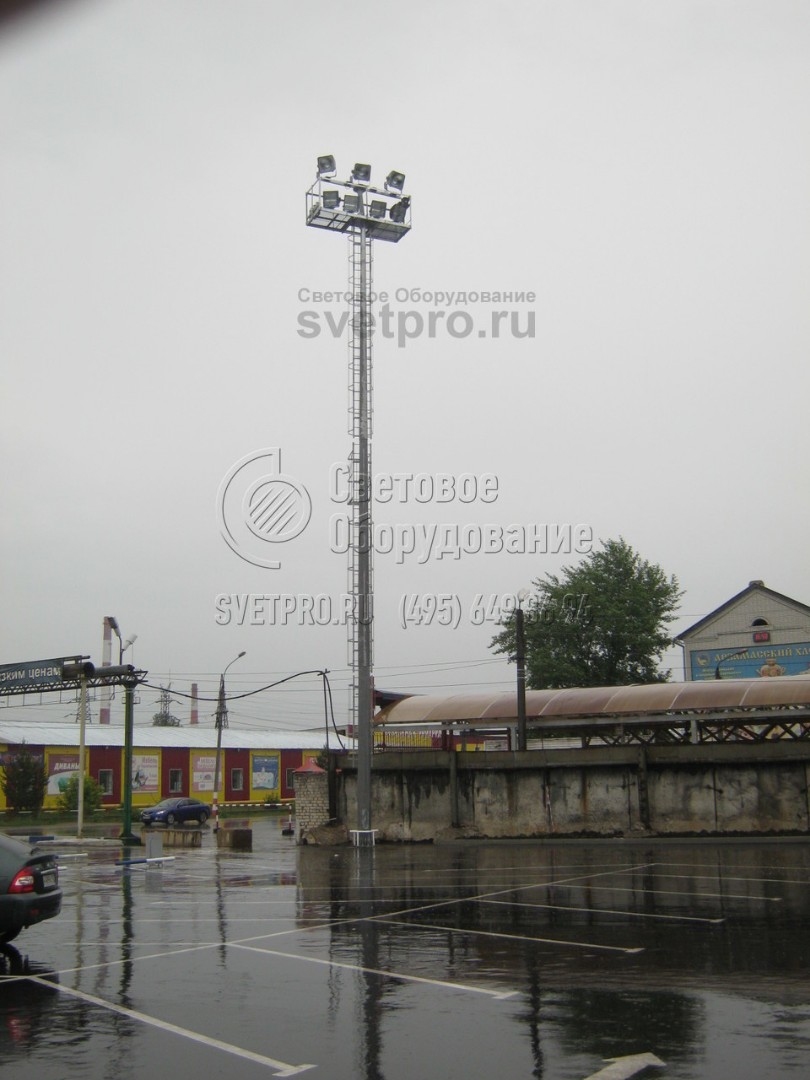

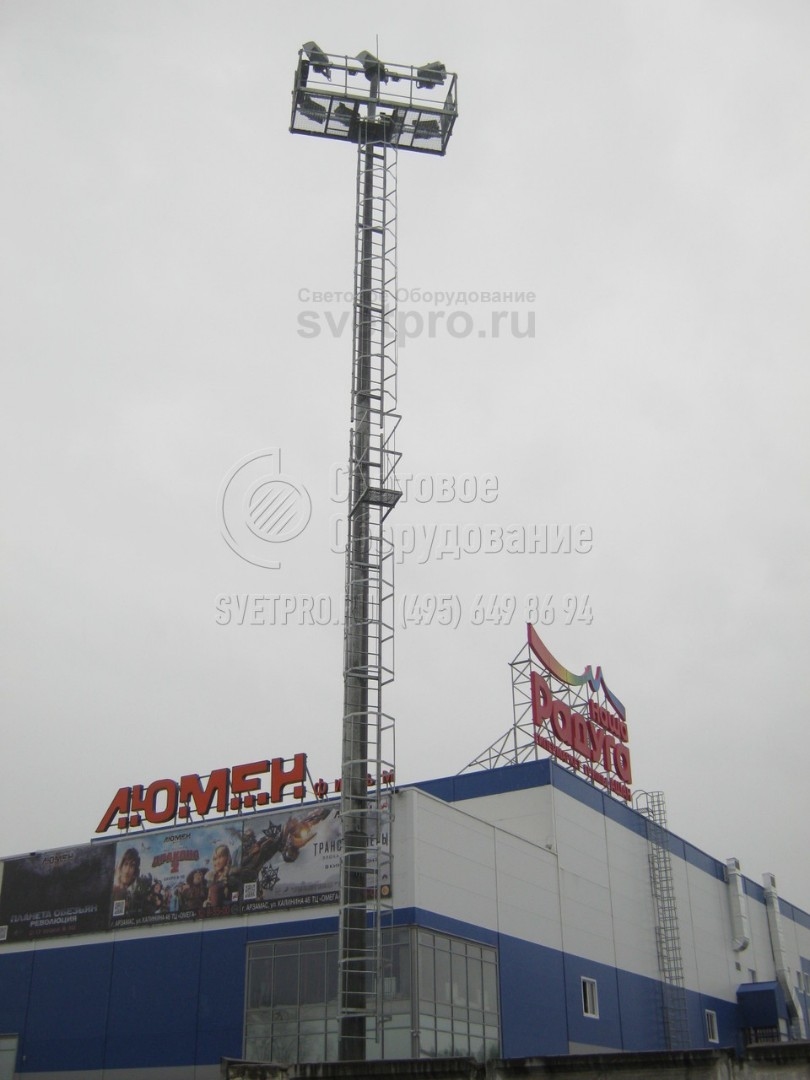

2. Корпус осветительной инженерной конструкции, установленной рядом с торговым центром, имеет форму конуса. Его диаметр в нижней части больше, чем у верхушки. Такая конструкция разработана для того, чтобы опустить центр тяжести изделия. За счет такого смещения матча получается более стабильной. -

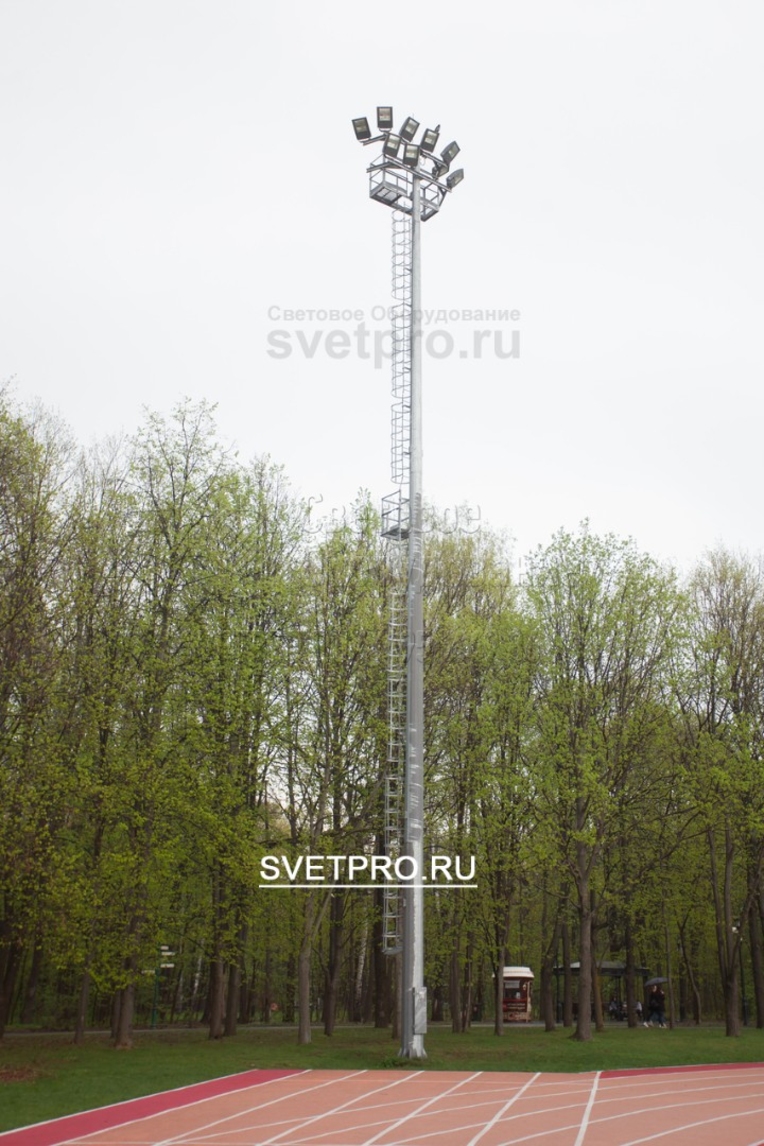

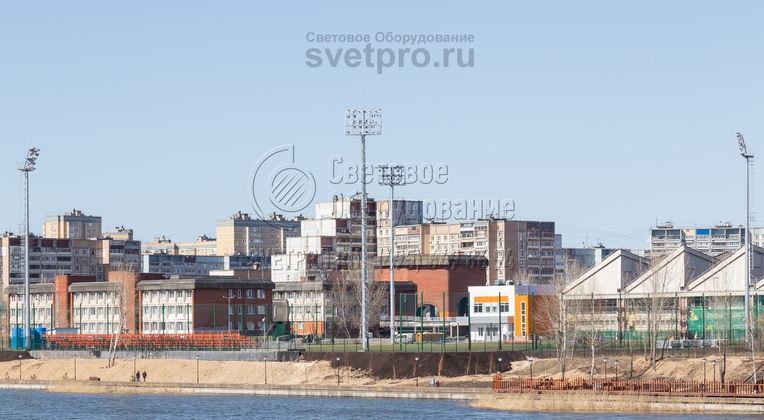

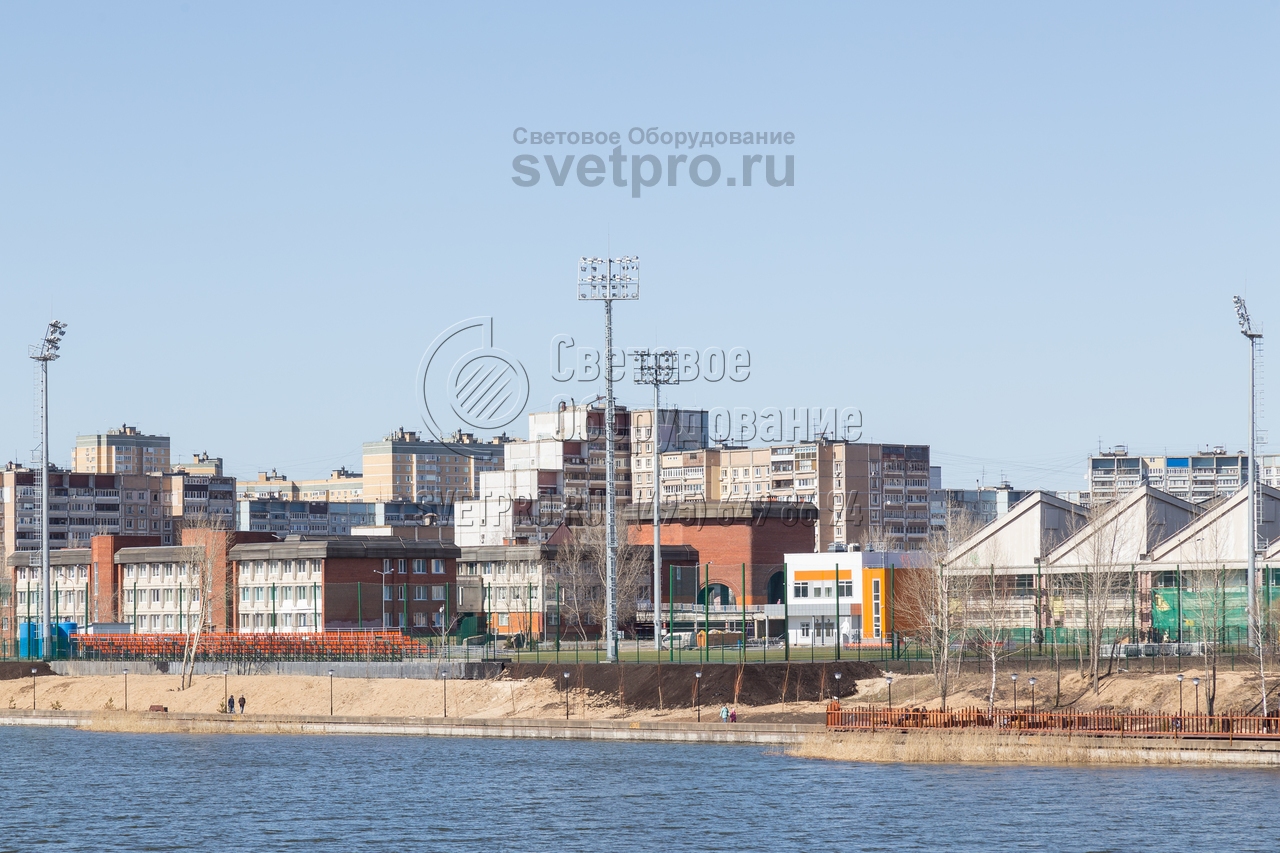

3. На изображении видны мачты, которые установлены рядом с водоемом и применяются для освещения футбольного поля. Даже в условиях повышенной влажности эти инженерные конструкции могут прослужить до 25 лет и более. Для предотвращения окисления стали используется цинкование. -

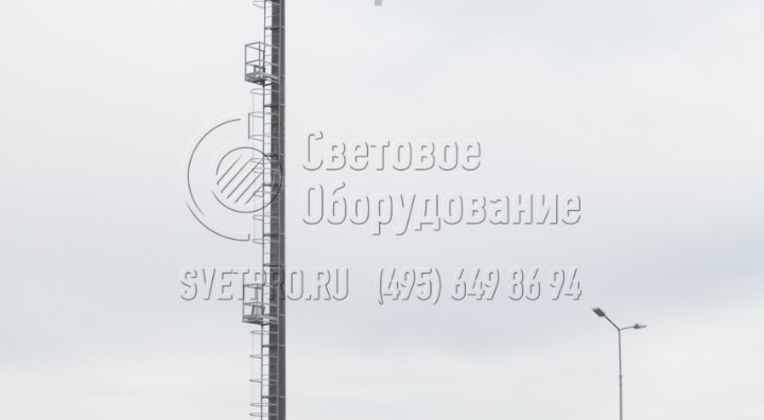

4. Одним из плюсов конструкции, которую вы видите на изображении, является простота ремонта и регламентных работ со светильниками. Для подъема электрика на площадку в верхней части не нужно арендовать гидравлический подъемник. С этой целью используется лестница с ограничительной рамой. -

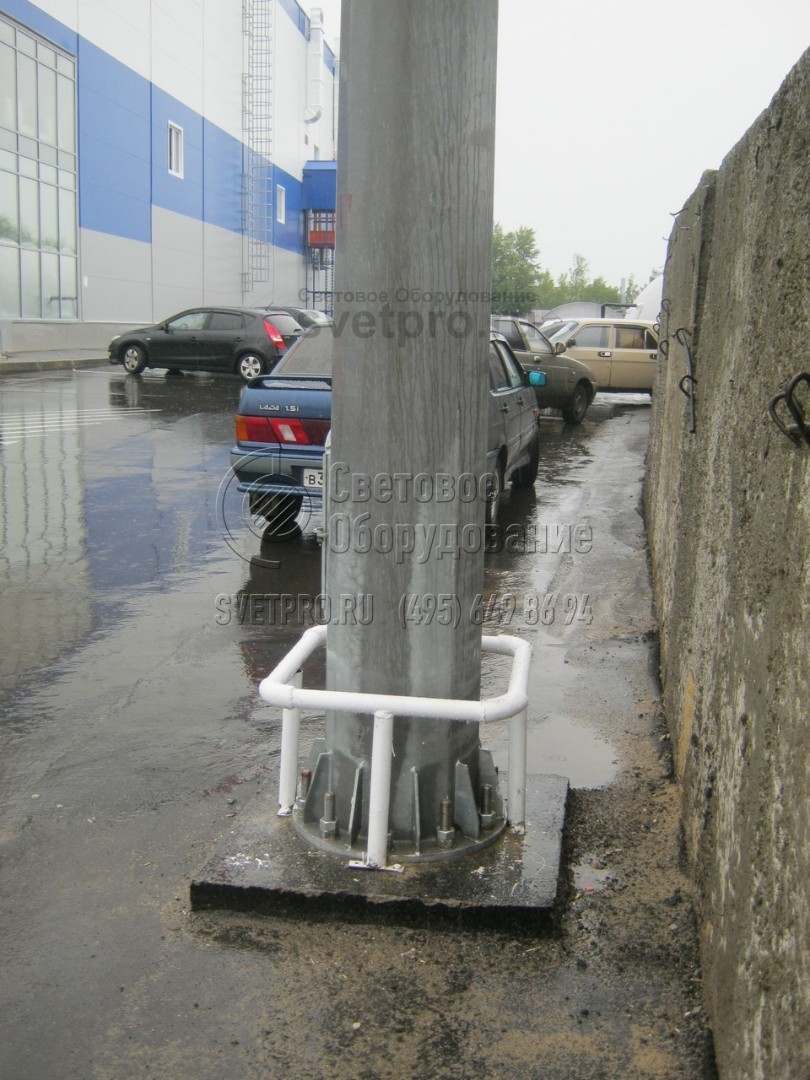

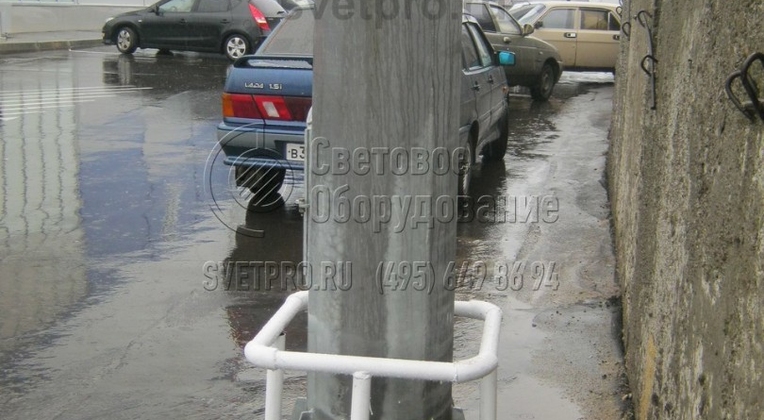

5. На представленном изображении вы видите место монтажа опоры. Для ее крепления применяется фланец. Перед установкой специализированная проектная организация разрабатывает проект основания под конкретную инженерную конструкцию. В фундаменте устанавливаются анкерные закладные детали. -

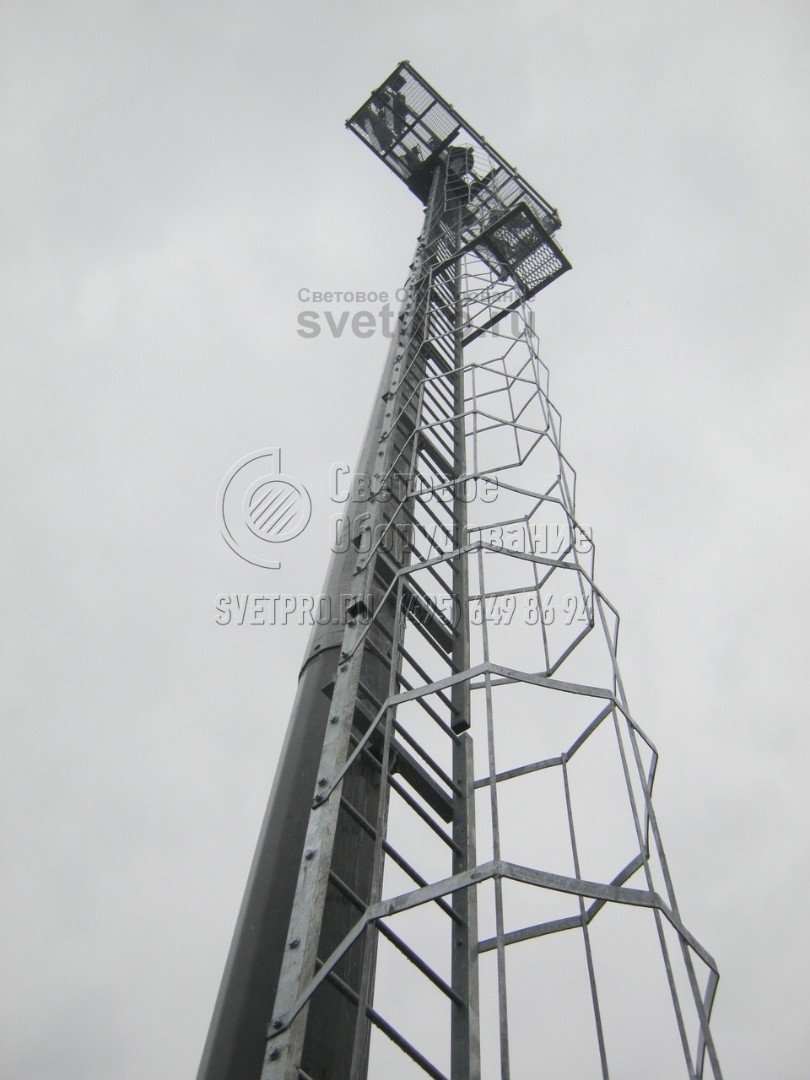

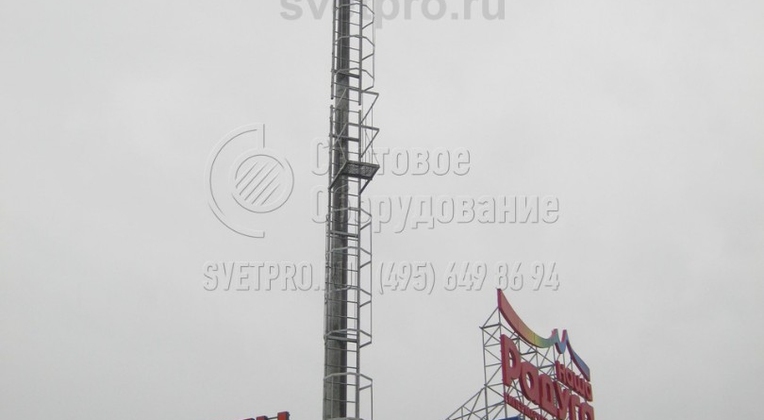

6. При подъеме электрика на большую высоту необходимо предусмотреть места, где он может отдохнуть. Для этого на мачте, представленной на изображении, предусмотрены промежуточные технологические площадки. Сама лестница защищена предохранительной рамой во избежание падений. -

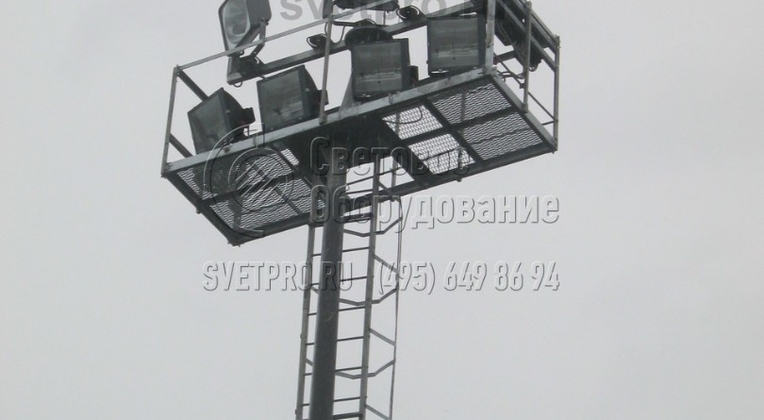

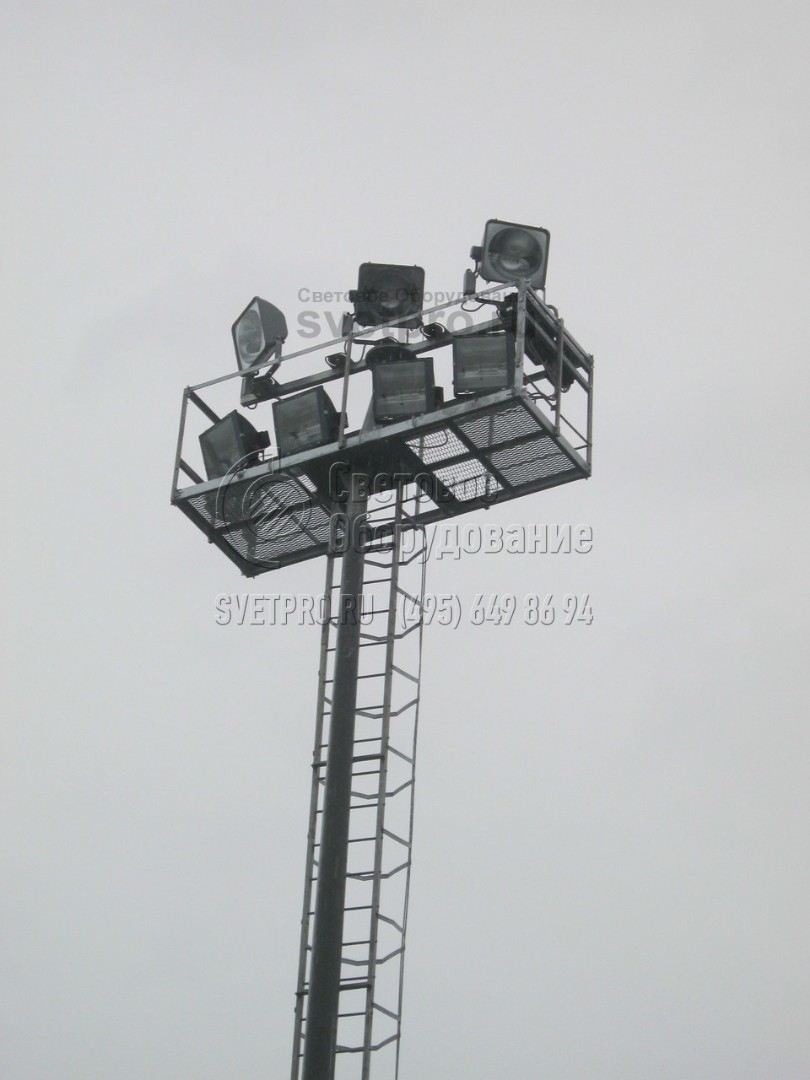

7. Для удобного ремонта прожекторов, мойки стекол и замены вышедших из строя деталей электрик может подниматься на верхушку мачты по лестнице. Удобно выполнять работы ему помогает техническая площадка, прикрученная к оголовку. Она сделана из перфорированного стального листа. -
8. На представленном изображении мачта используется для освещения парковочной площадки. Несмотря на тонкий ствол и относительно небольшой вес эта конструкция может выдержать очень высокую нагрузку. Увеличение прочности обусловлено ребрами жесткости, которые формируются при гибке корпуса. -

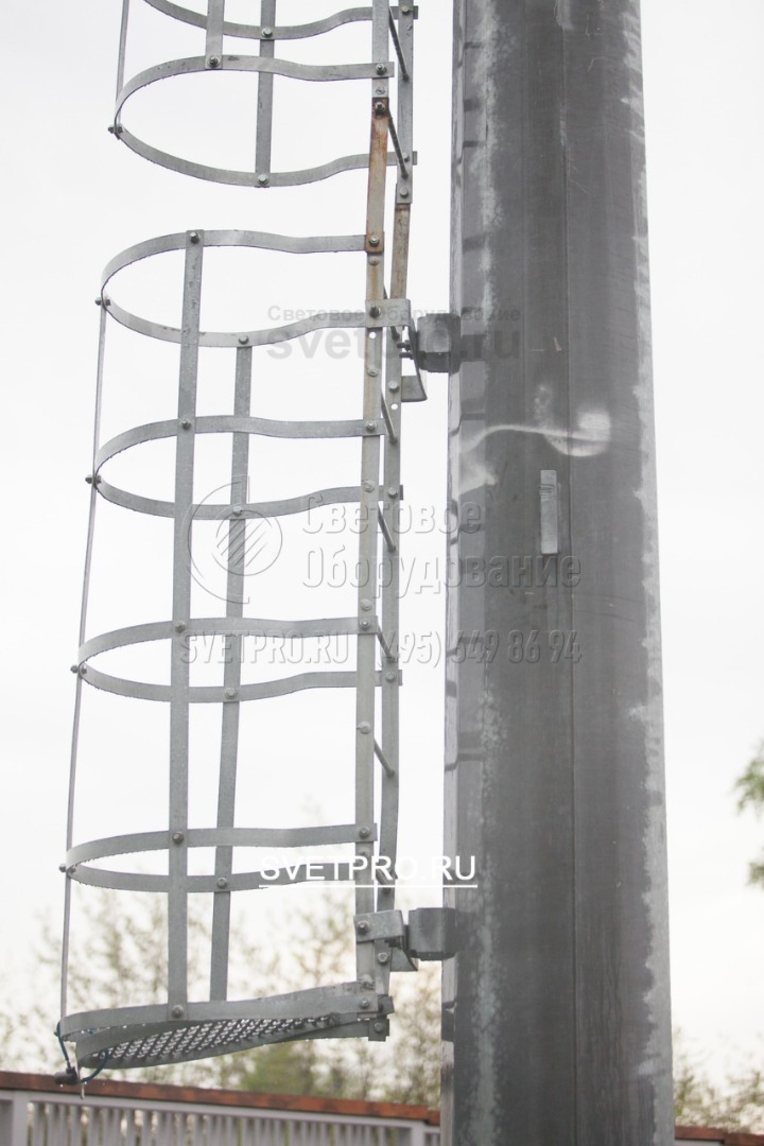

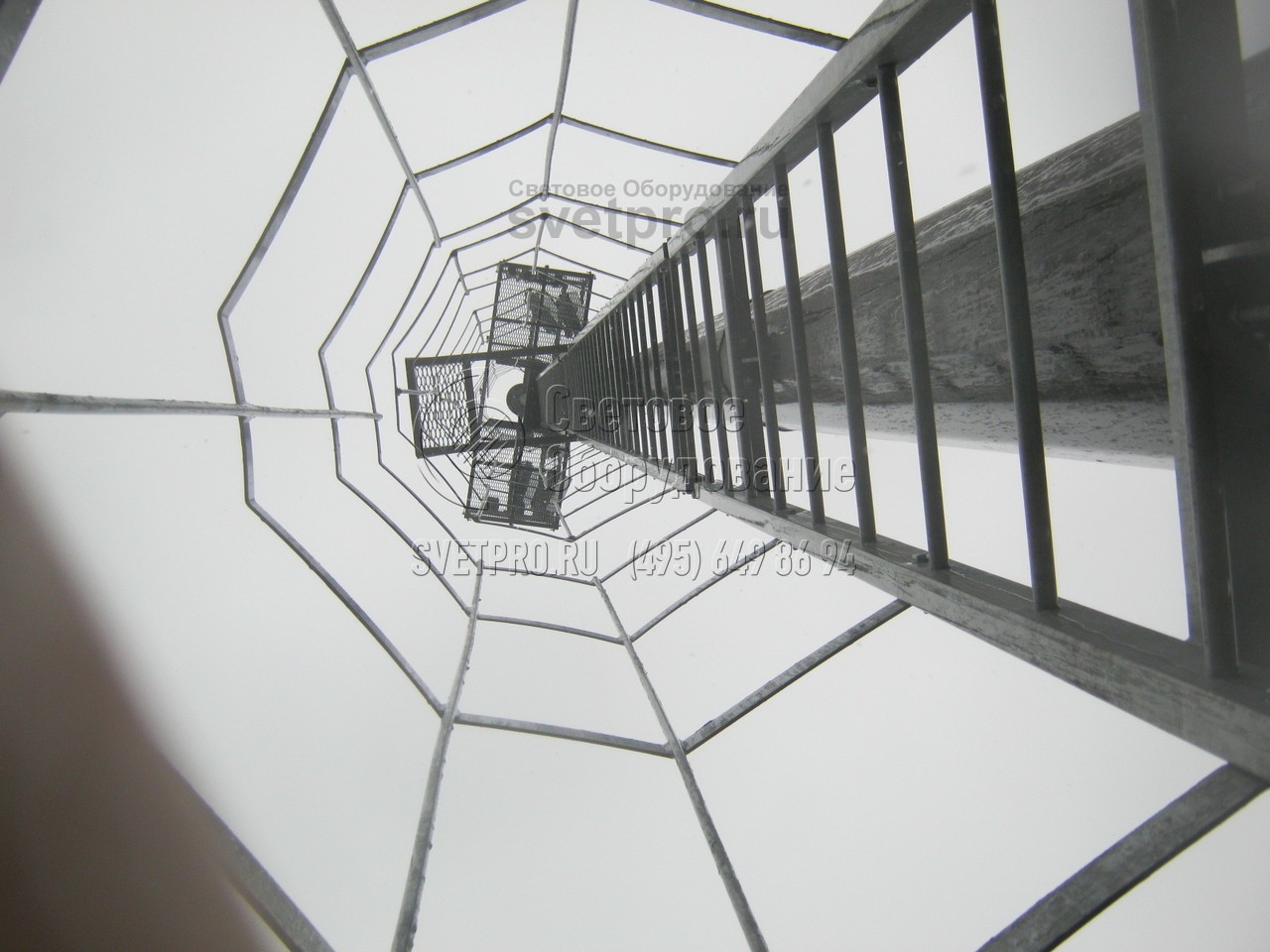

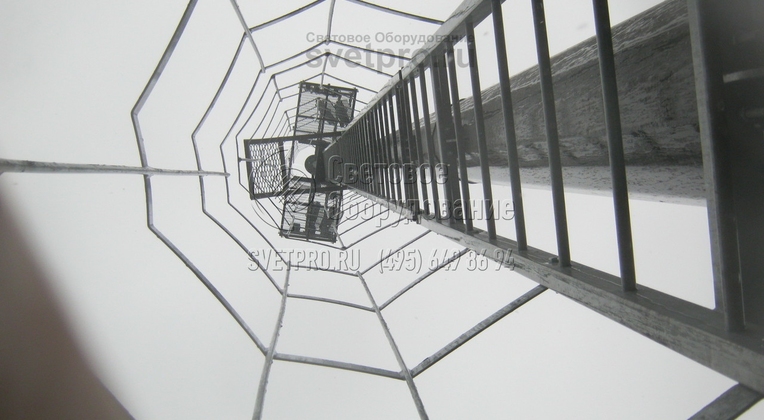

9. Лестница, по которой электрики поднимаются на техническую площадку, крепится к корпусу с помощью накладных крепежей. Сборка всей конструкции производится перед ее установкой. По желанию клиента можно заменить громоздкую и дорогую лестница на трап со страховочным тросом. -
10. На этом изображении хорошо видно технологическое отверстие в нижней части корпуса. Оно имеет прямоугольную форму и расположено недалеко от земли. Благодаря этому все электромонтажные работы можно выполнять без подъемника. Крышка защищает электрические устройства внутри от осадков. -

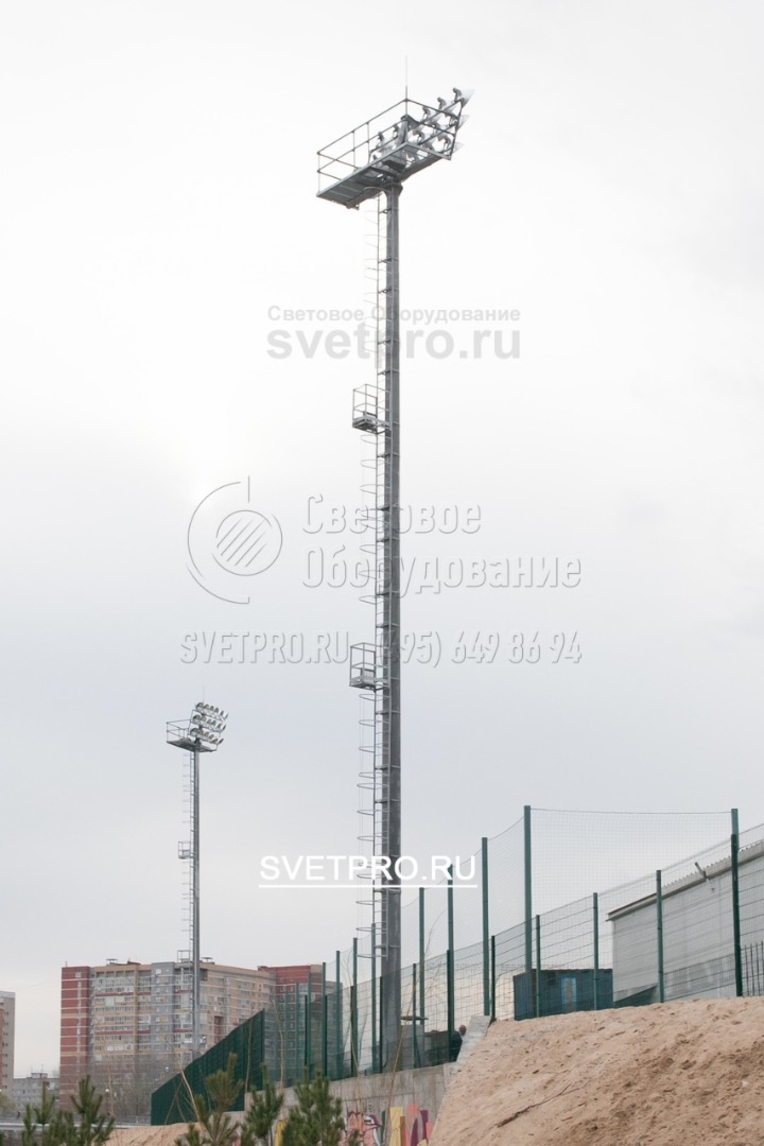

11. На представленном изображении видны мачты двух типов — с неподвижно зафиксированной рамой и подвижной короной. Первый вариант (на переднем плане) способен выдерживать большую нагрузку. Для упрощения процедуры обслуживания к стволу крепится лестница для электриков. -

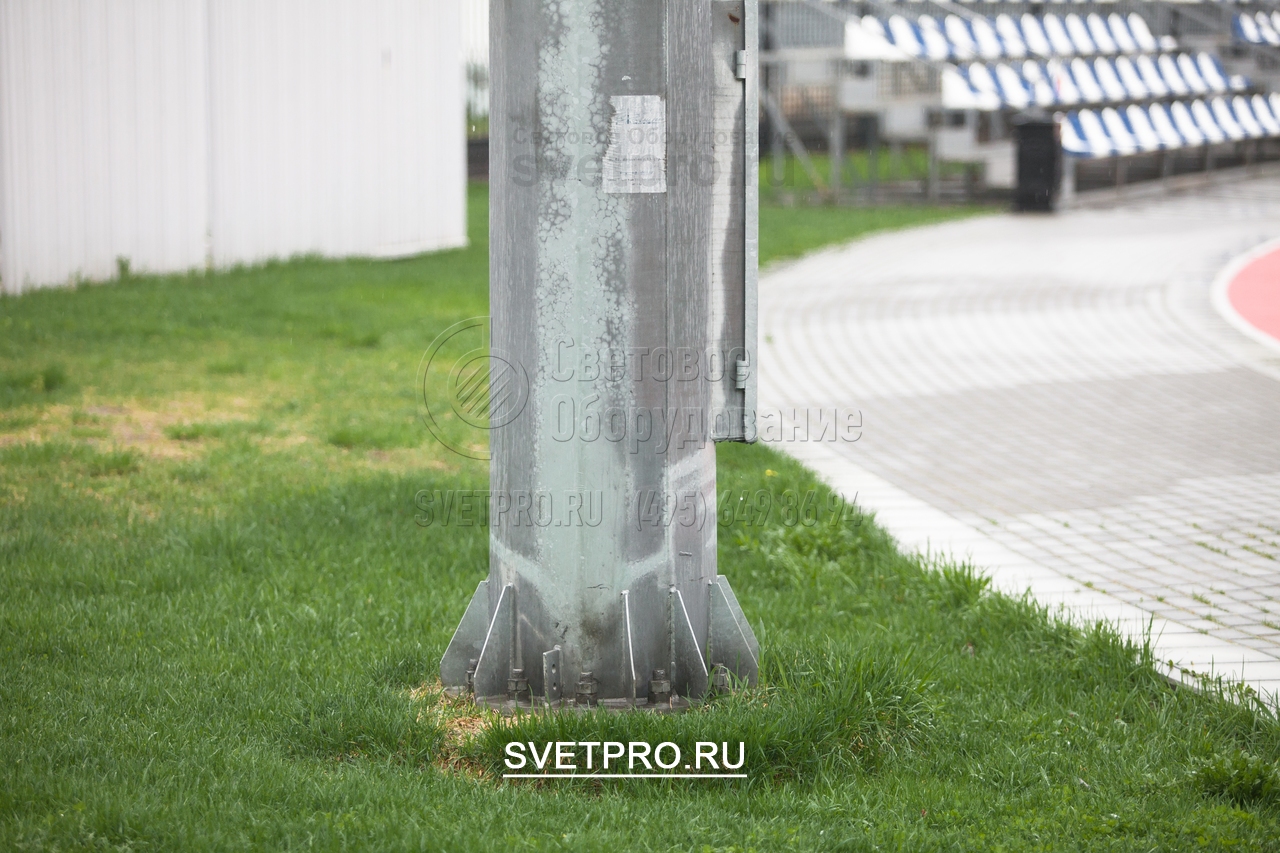

12. Для установки конструкции на месте эксплуатации применяется фланец. После выполнения всех строительных работ место монтажа выглядит аккуратно и лаконично. Мачта занимает существенно меньше места, чем решетчатые конструкции. Это дает возможность рационально использовать отведенный участок. -
13. На этом изображении видны крепежные элементы, которые необходимы для фиксации лестницы на корпусе мачты. Такой вариант необходимо заказывать у производителя при оформлении заказа. По желанию клиента инженеры завода разрабатывают индивидуальный проект конструкции с заданными параметрами. -

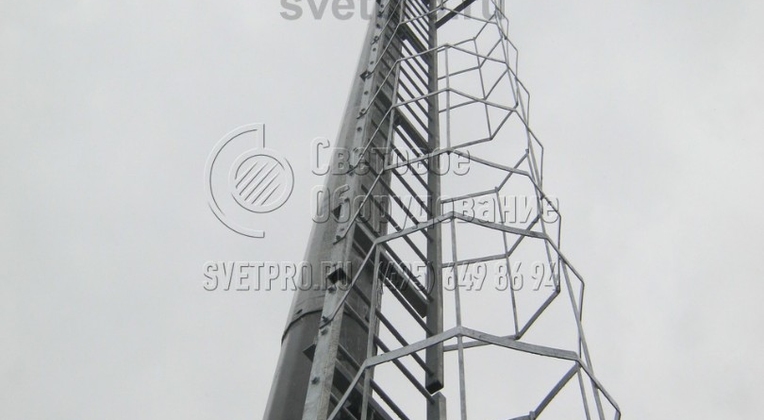

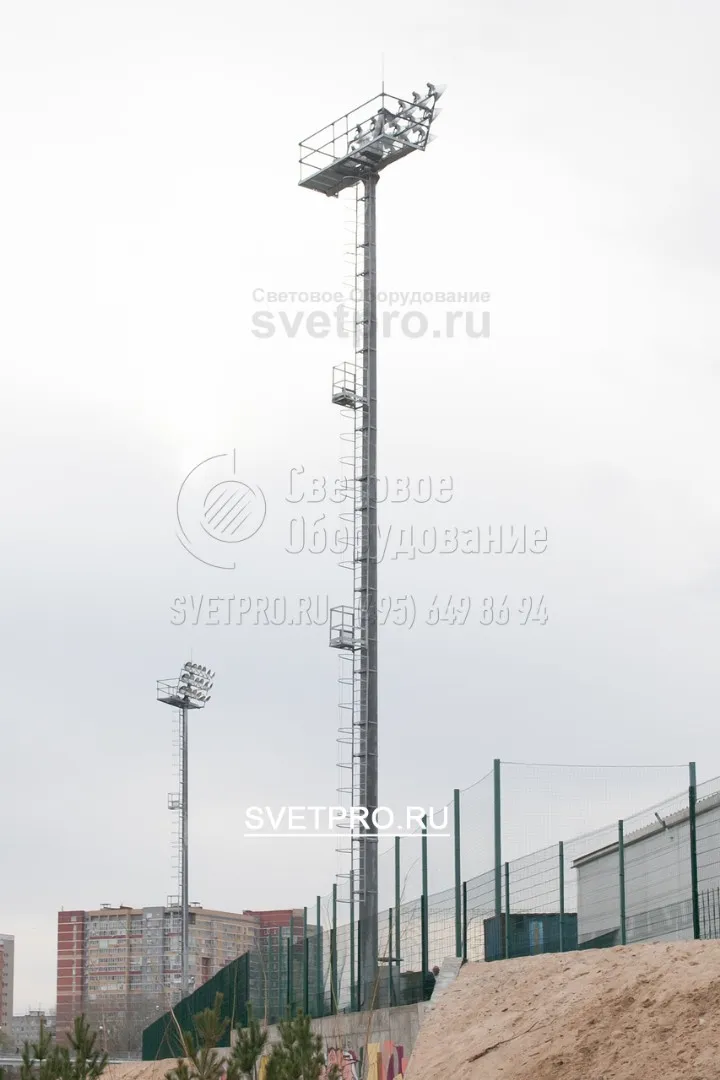

14. На представленном изображении хорошо видны приспособления, которые обеспечивают безопасность электрика, поднимающегося наверх. Лестница оснащена защитной рамой полукруглой формы. Промежуточные площадки и технологическая платформа имеют защитные ограждения.
