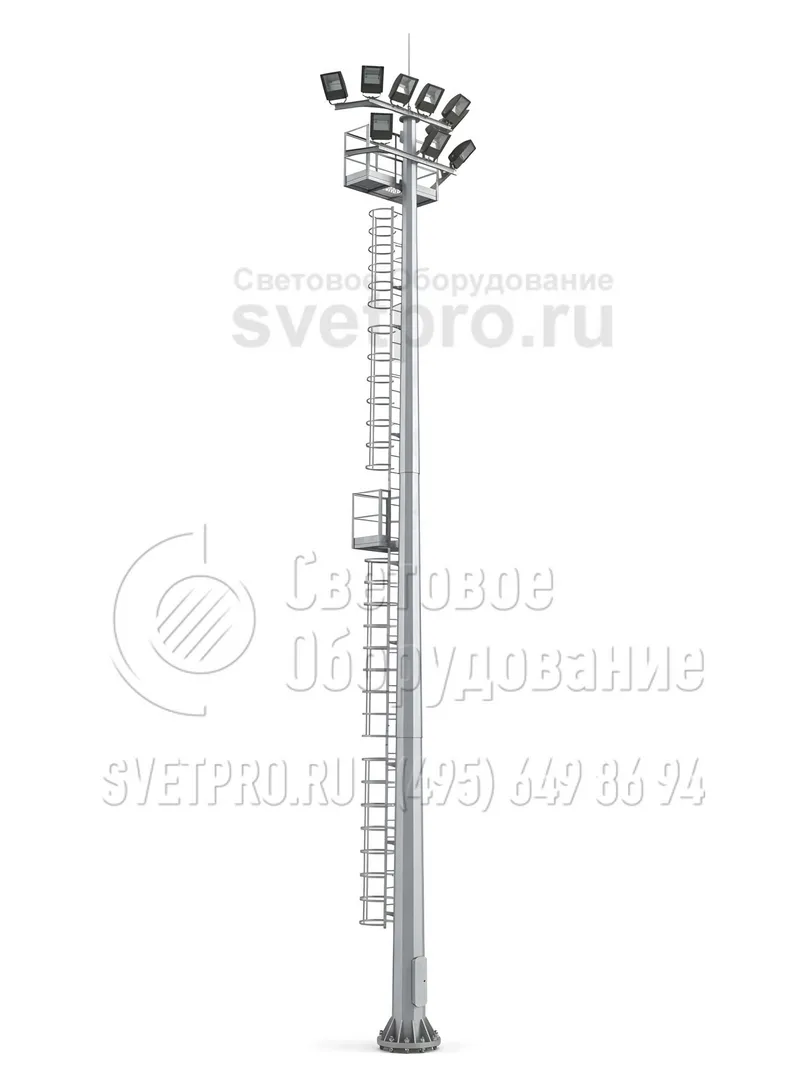

МГФ-20-СР Мачта со стационарной короной высота 20 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-20-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 640 мм |
| Нижний диаметр: | 436 мм |
| Верхний диаметр: | 199 мм |
| Вес: | 893 кг |
| Высота: | 20 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
187 173
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

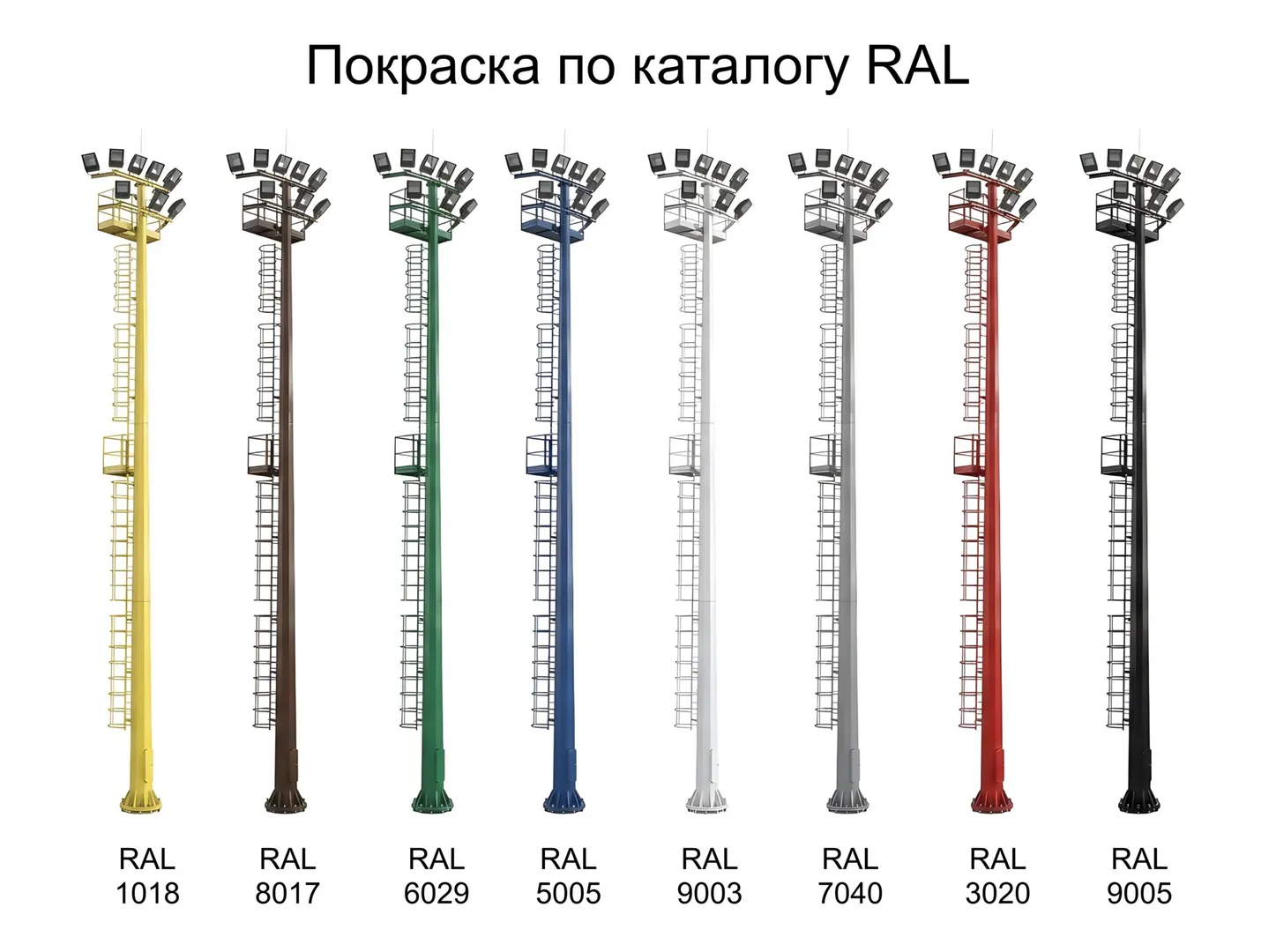

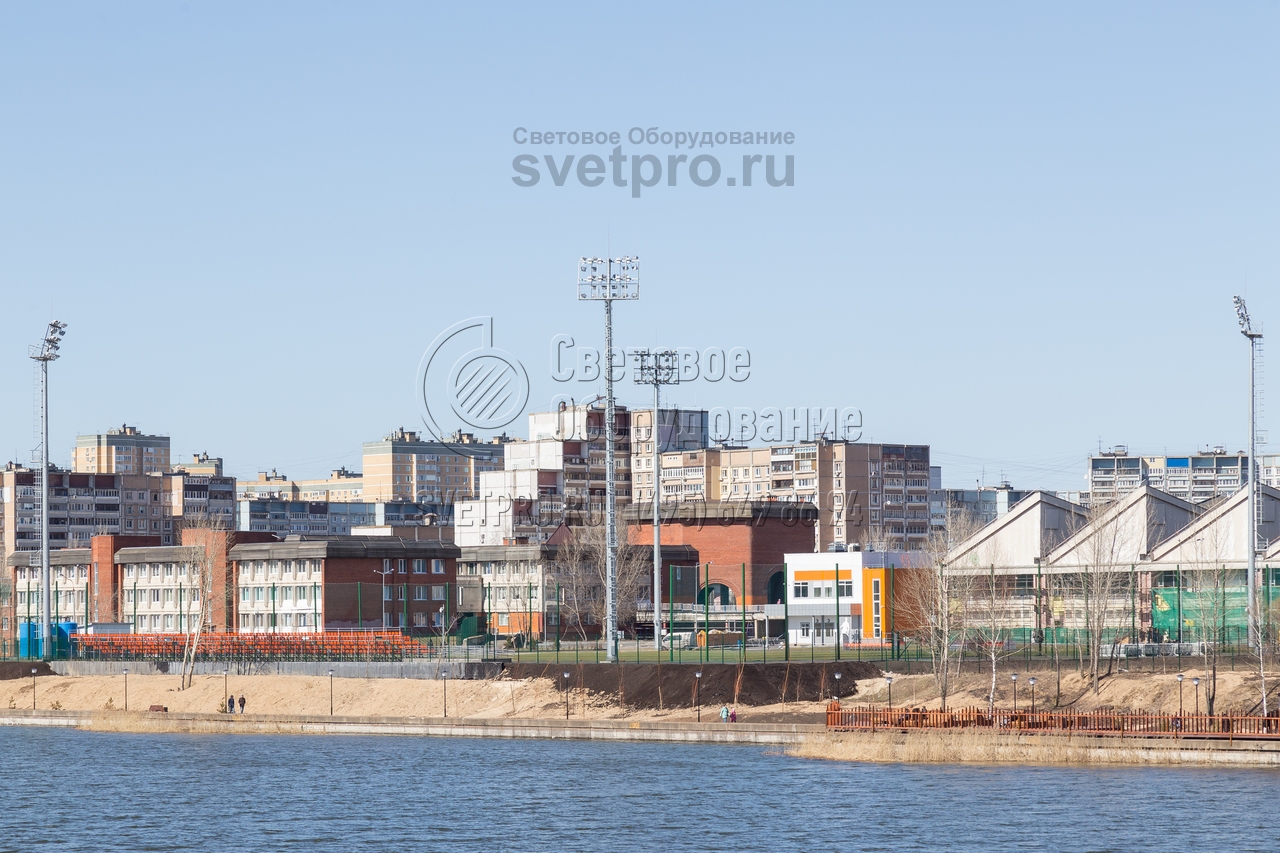

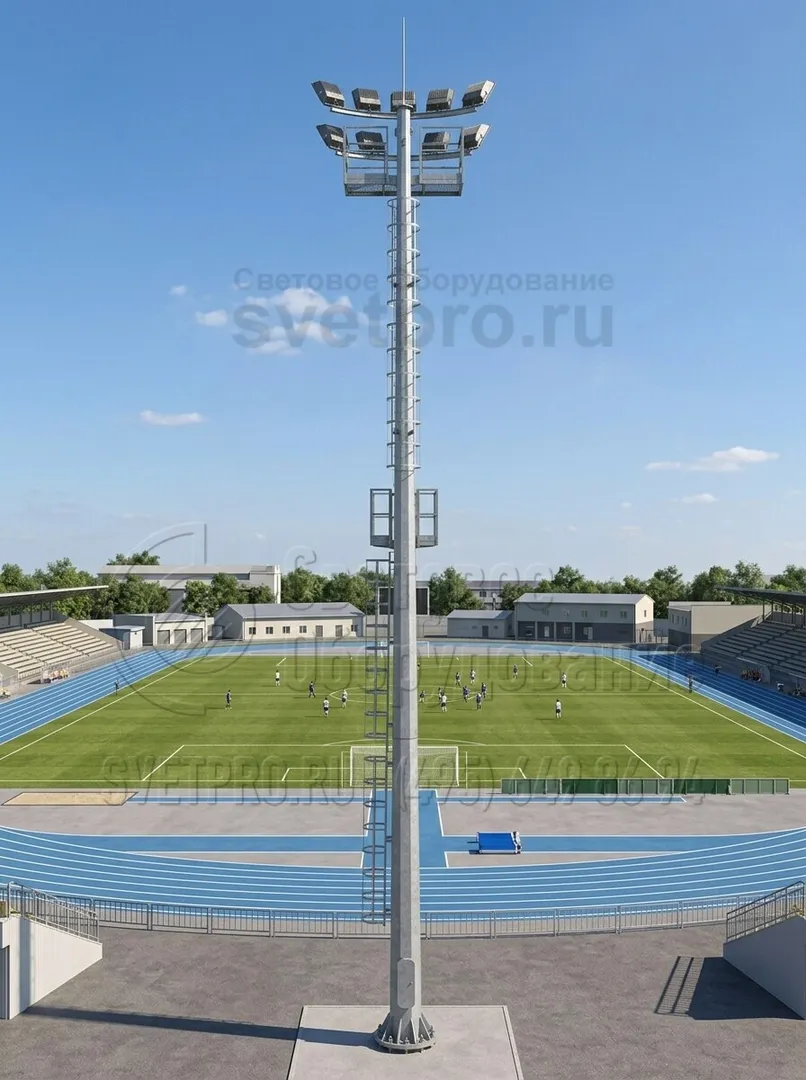

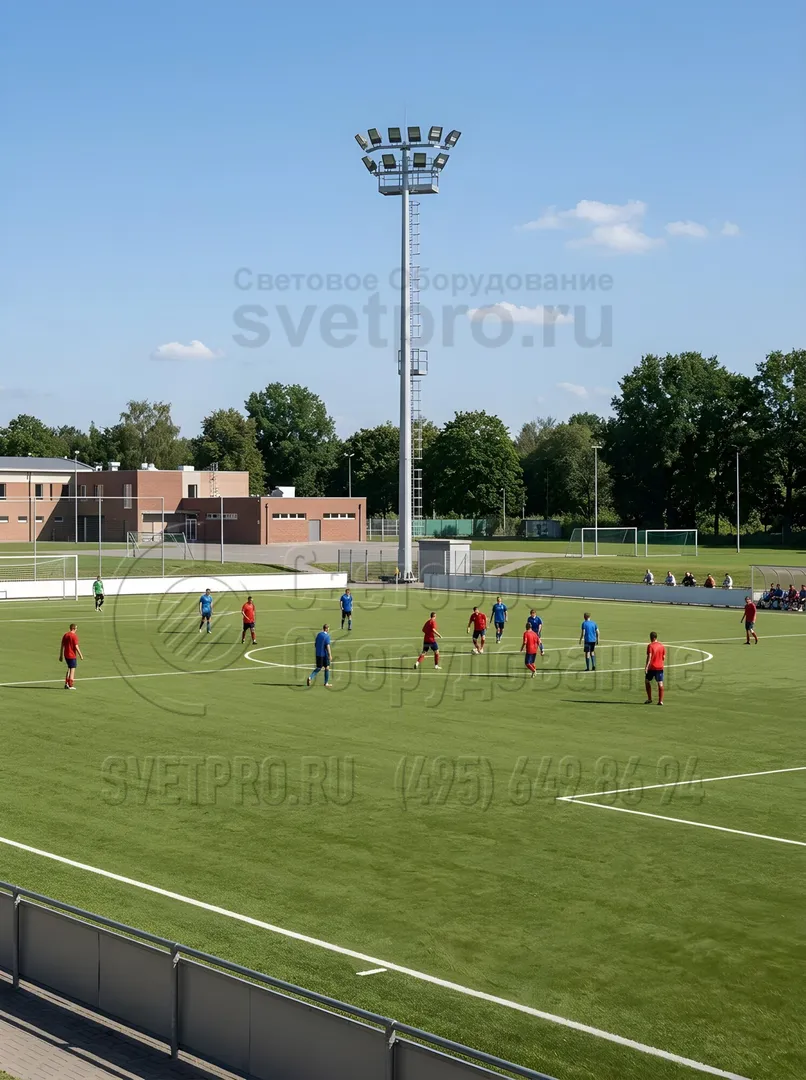

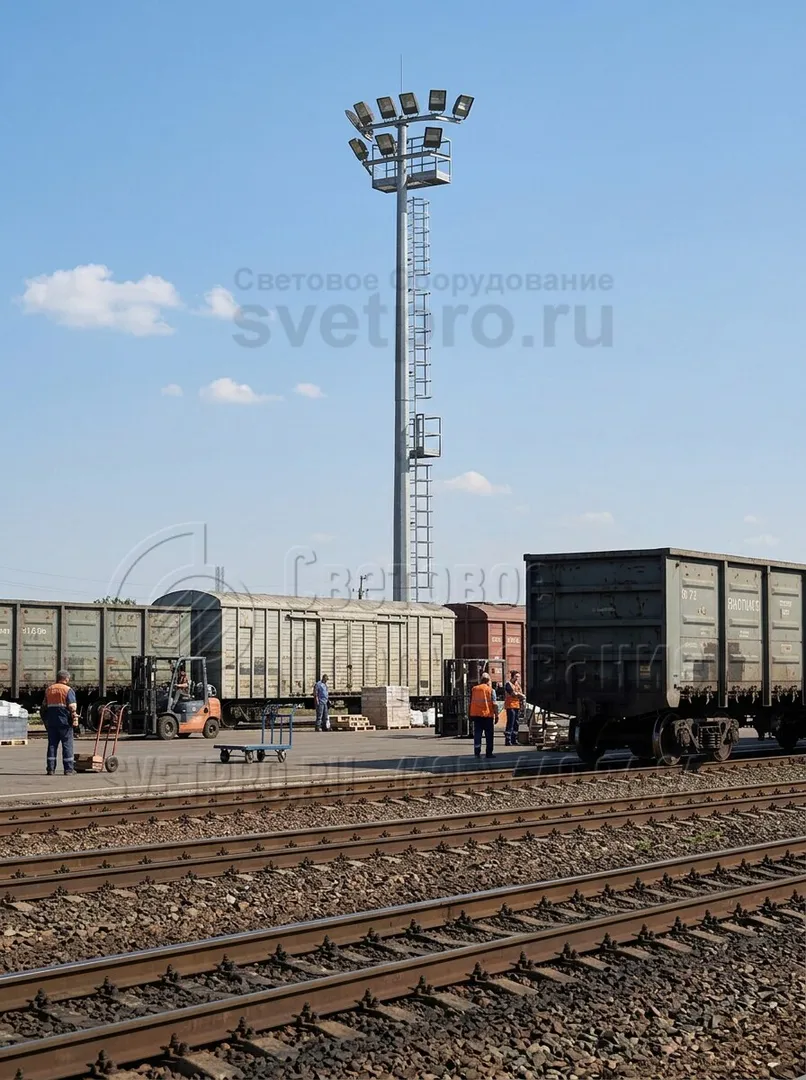

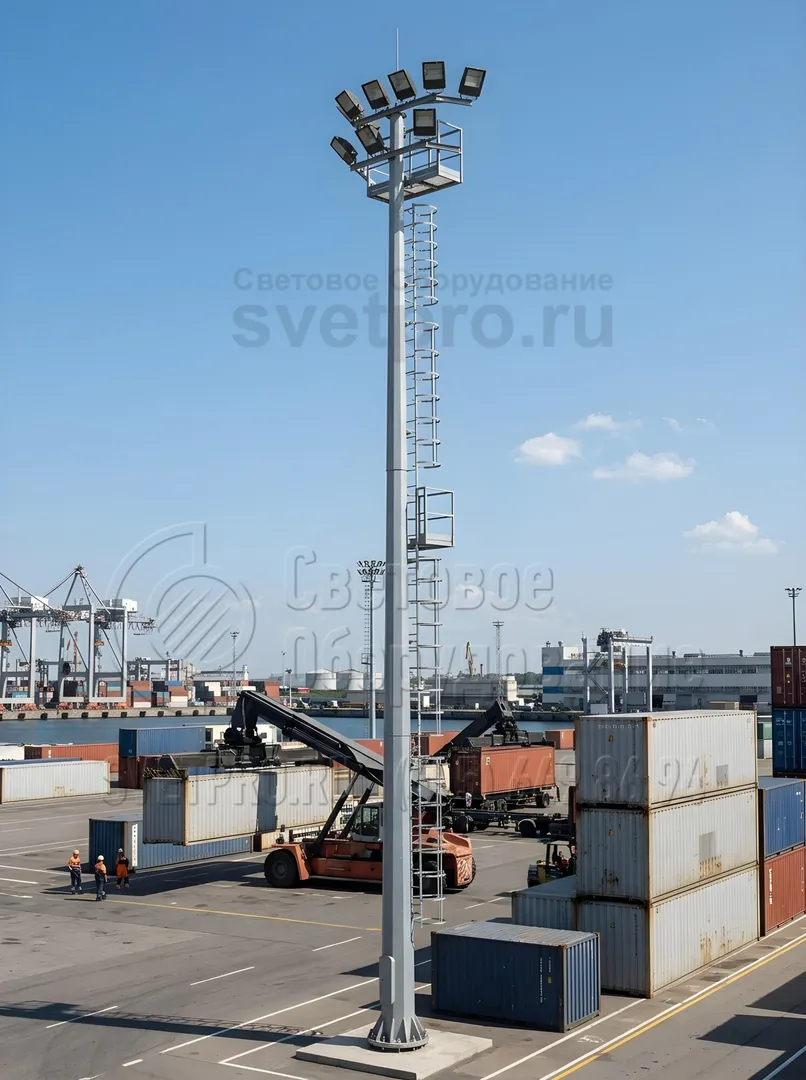

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-20-СР(Х)-Y-Z-ц | 20 | 199 | 436 | ЗА-30/12/Д540-0,94хц | 30 | 12 | 640 | 540 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-20-СР(Х)-Y-Z-ц | 893 | 1623 | 875 | до 20 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ
Модель прожекторной мачты МГФ-20-СР представляет собой высотную конструкцию, параметры которой позволяют устанавливать ее на больших открытых площадках, промышленных объектах, аэродромах, транспортных развязках и автомагистралях. Ствол мачты состоит из нескольких надежно зафиксированных секций. Высота конструкции 20 м.
Устойчивая фланцевая мачтовая опора с граненой поверхностью обрабатывается горячим цинкованием. Такой подход позволяет надежно защитить изделие от ржавчины, воздействия негативных факторов, а также увеличить срок эксплуатации мачты. Изделие оборудуется лестницами и площадками, упрощающими обслуживание находящейся на высоте светотехники.
МГФ-20-СР имеет несколько вариантов исполнения. В верхней части столба размещается неподвижная рама с прожекторами, молниеотводом, светоотражающими панелями. Установка конструкции выполняется на железобетонное основание, внутри которого размещен закладной элемент.
фото с объектов
Фотогалерея
-

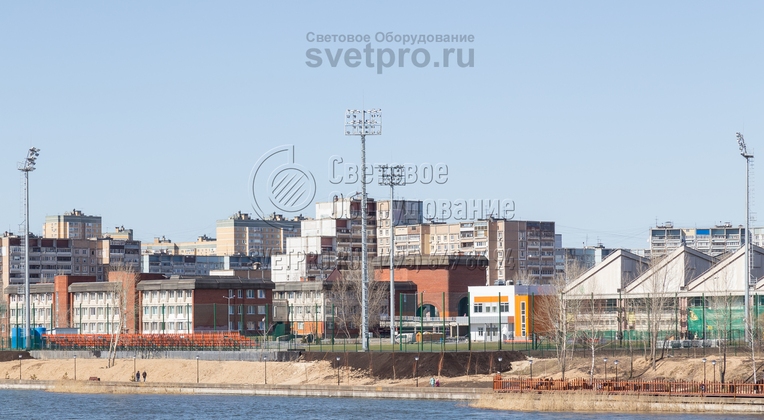

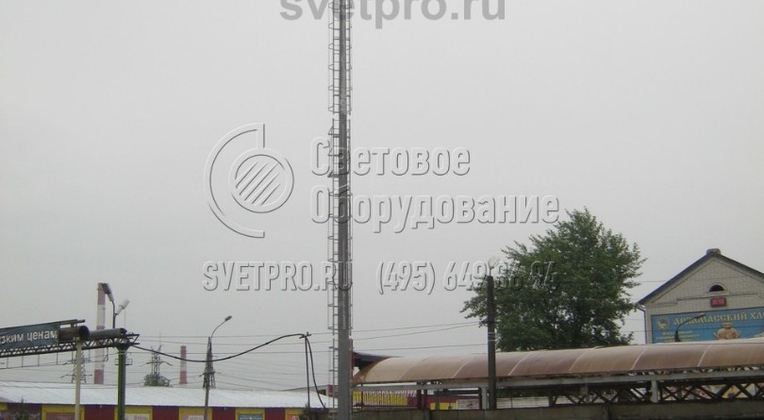

1. Мачта, представленная на изображении, делается из листового стального проката. Характеристики материала подбираются на основании типовых проектов. Каждая осветительная конструкция этого типа делается только под индивидуального заказчика. Поэтому марка стали и толщина листа могут варьироваться.
-
2. Для изготовления мачт для систем освещения, одну из которых вы видите на изображении, листовая сталь разрезается на детали, из которых затем формируется ствол. Порезка производится с помощью струи плазмы. Это позволяет получить ровную линию разреза, которая не требует обработки. -
3. У представленной на изображении мачты корпус в поперечнике похож на многогранник. Для получения такой формы стальные листы сгибаются с помощью мощных гидравлических прессов. В результате получается прочная конструкция. На верхушку такой мачты можно установить тяжелые прожекторы. -
4. Ствол изображенной на фото мачты делается из стального проката. Детали после порезки и гибки свариваются продольным швом с помощью электросварочного оборудования. Для получения максимально прочного и надежного изделия сварные соединения после сваривания тщательно проверяются. -

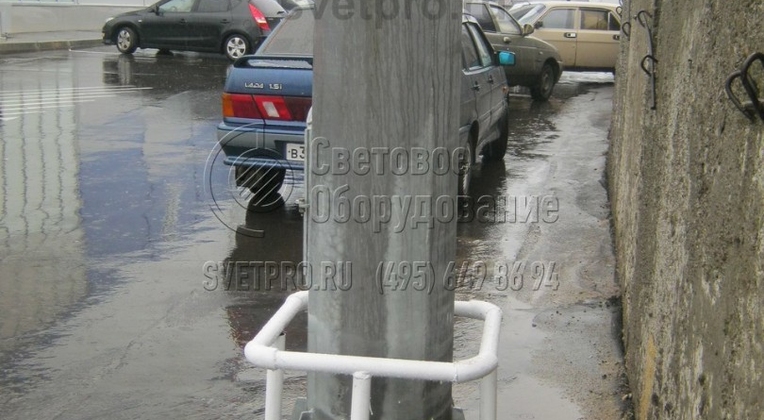

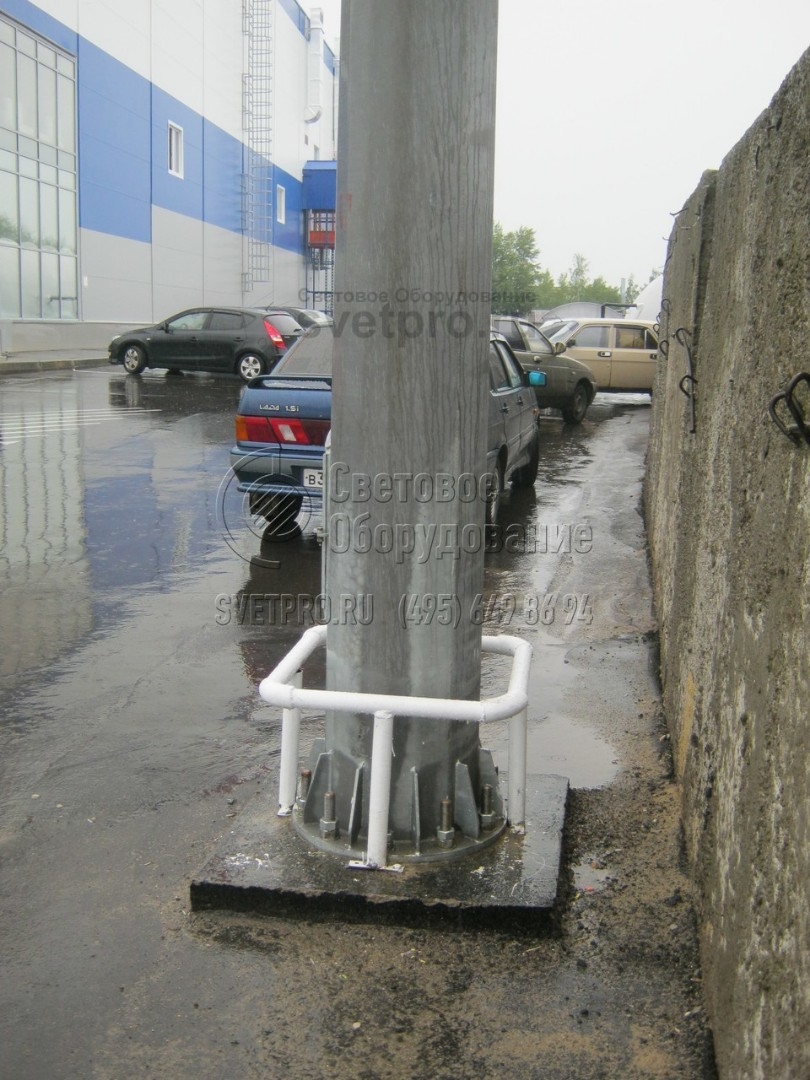

5. Установка высотной осветительной конструкции на месте производится с помощью фланца. Ввиду того, что конструкция несет большое количество светильников, используется опорная площадка круглой формы. У нее имеются отверстия по окружности, за которые ствол крепится к шпилькам фундамента. -

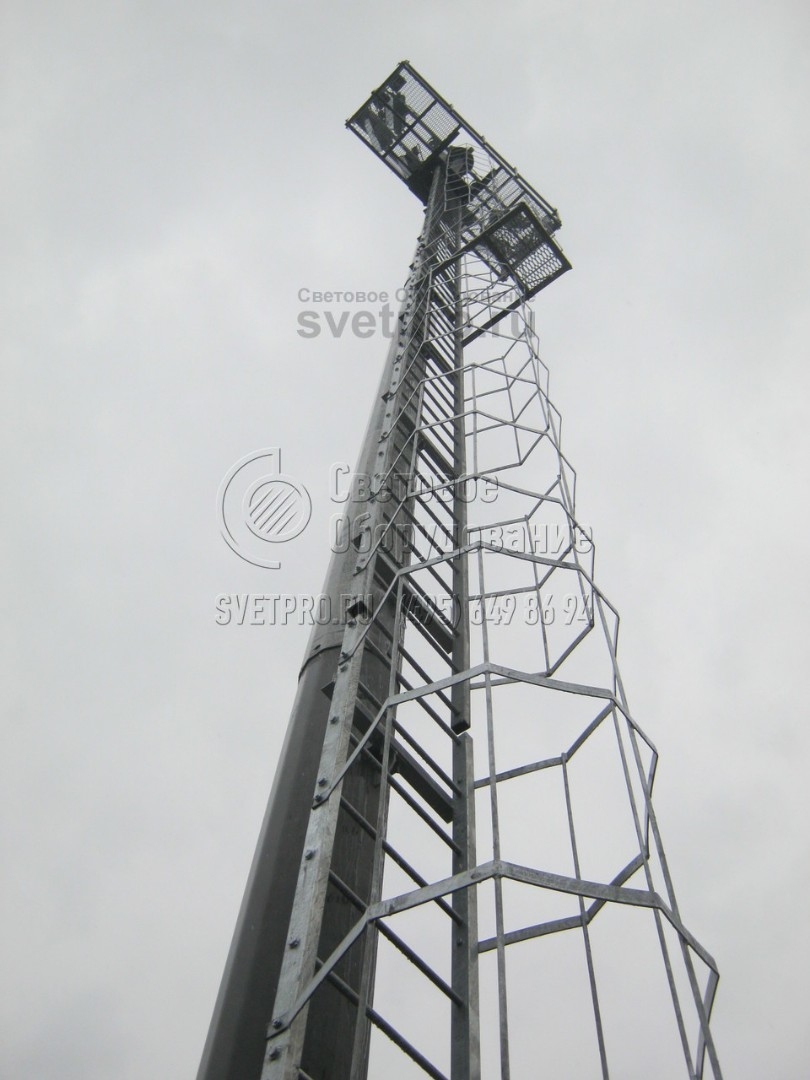

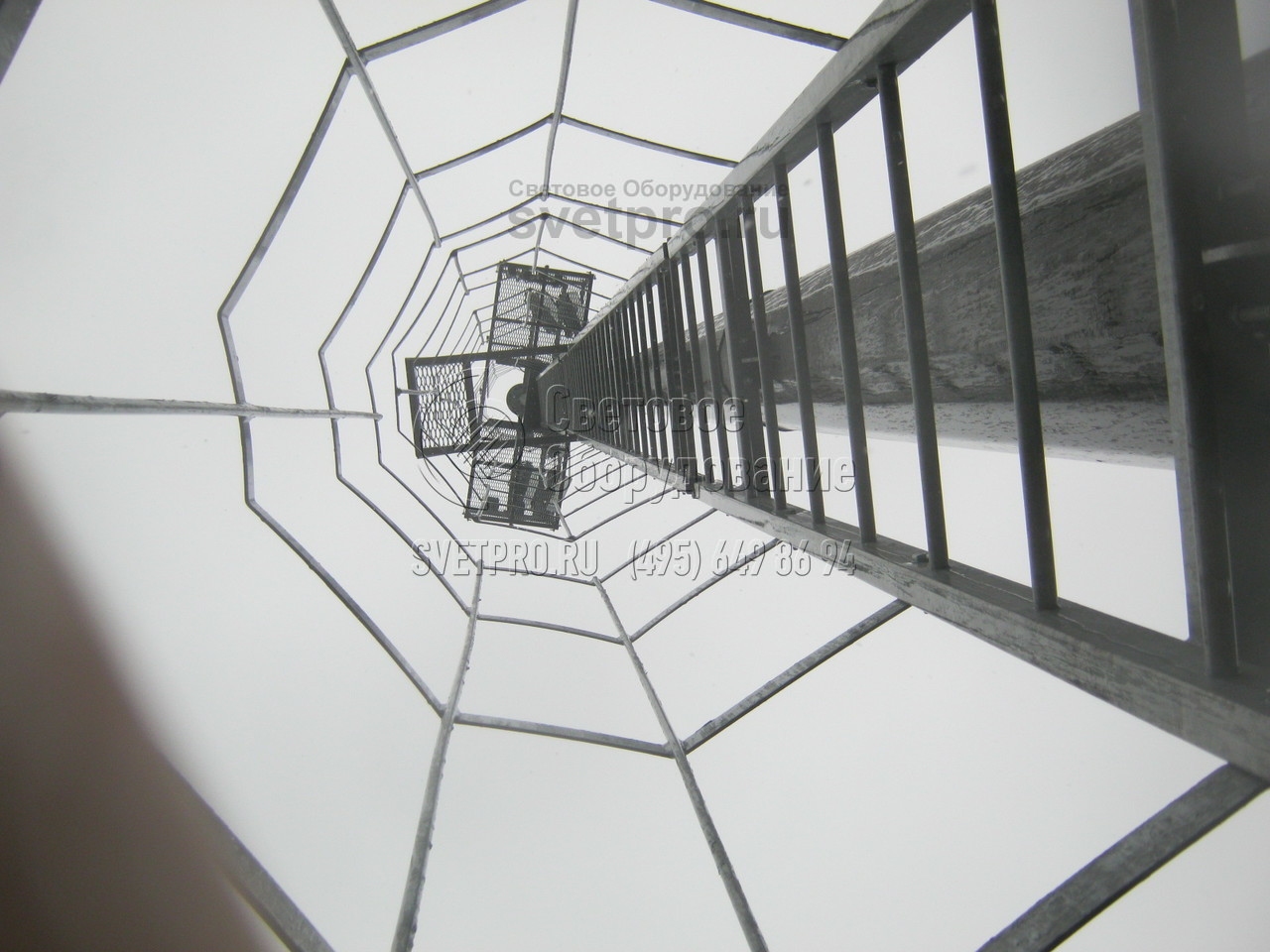

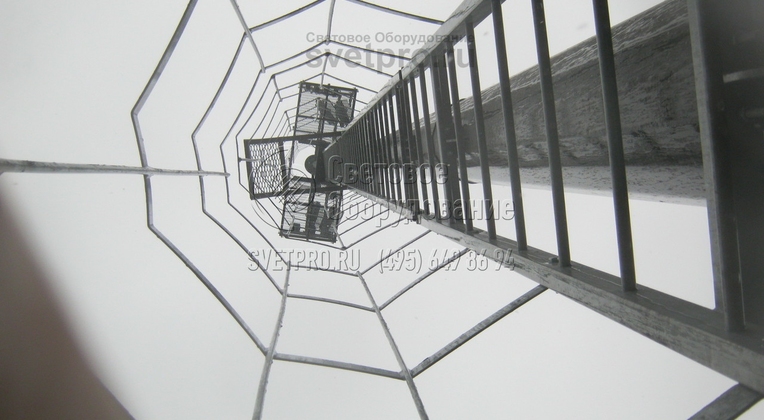

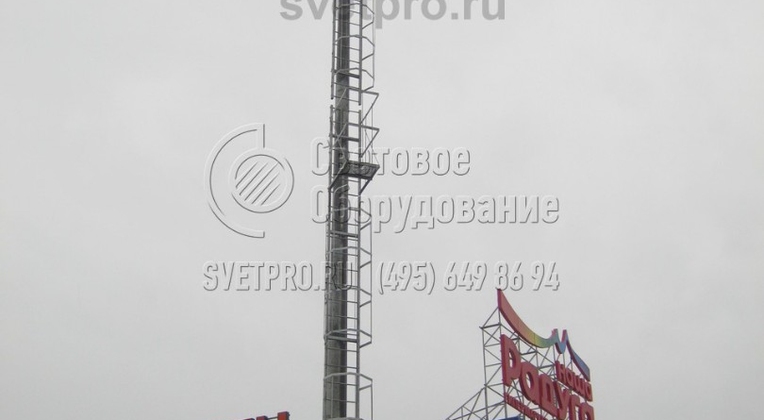

6. Корпус мачты может иметь различные дополнительные элементы, которые облегчают эксплуатацию осветительной конструкции. В варианте на изображении на ствол прикреплена лестница с защитной рамой. Она нужна для того, чтобы электрик мог подняться на верхнюю площадку со светильниками. -

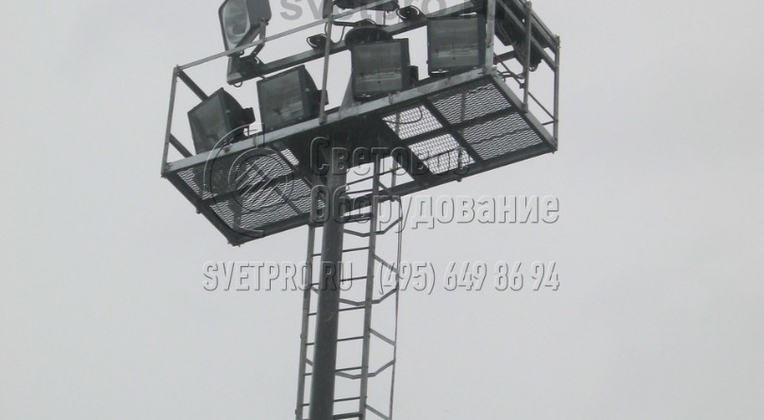

7. На представленном изображении вы видите оголовье осветительной мачты. Для установки необходимых технических площадок и рам под светильники используется фланец круглой формы с отверстиями. Благодаря такому инженерному решению верхнюю часть можно демонтировать при необходимости. -
8. Одна из особенностей осветительной мачты, которую вы видите на изображении, способность сохранять свои начальные характеристики при использовании в сложных погодных условиях. Во избежание окисления углеродистой стали ствола корпус обрабатывается методом горячего цинкования. -
9. Для предотвращения коррозии всех элементов осветительной конструкции детали подвергаются цинкованию. Защитный слой металла наносится методом погружения в ванных с расплавом. Благодаря этому барьерная защита формируется внутри и снаружи ствола, на деталях лестниц и технической площадке. -

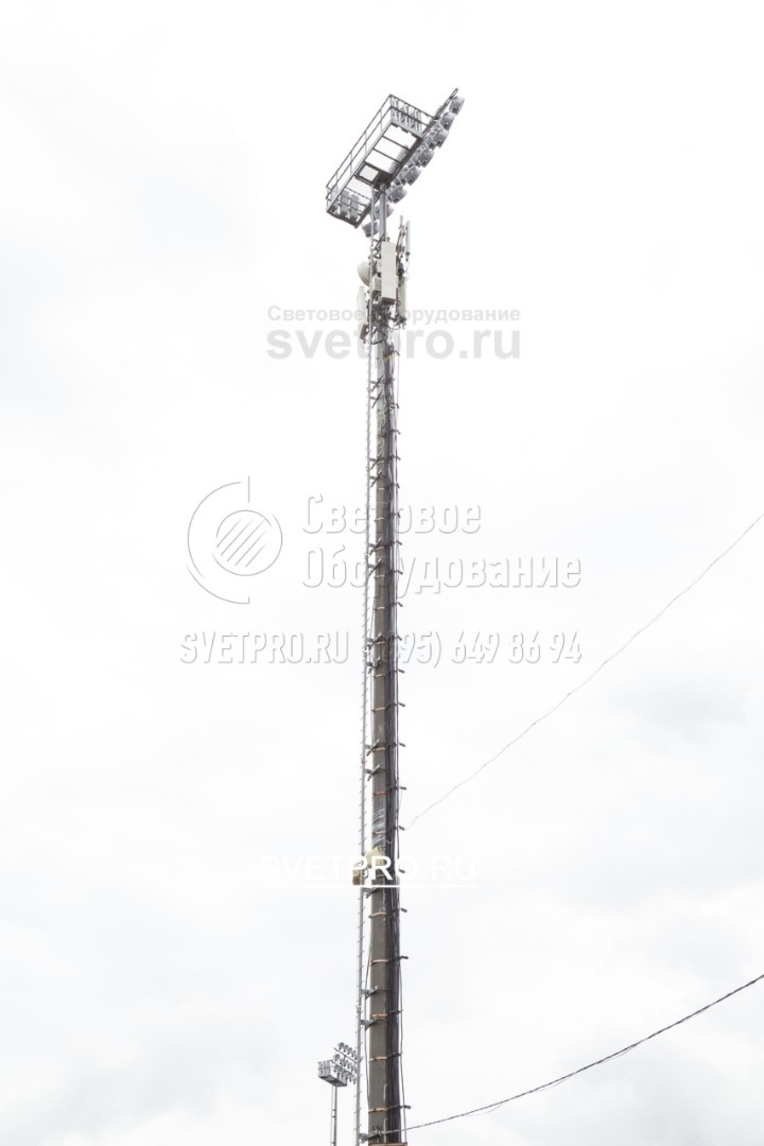

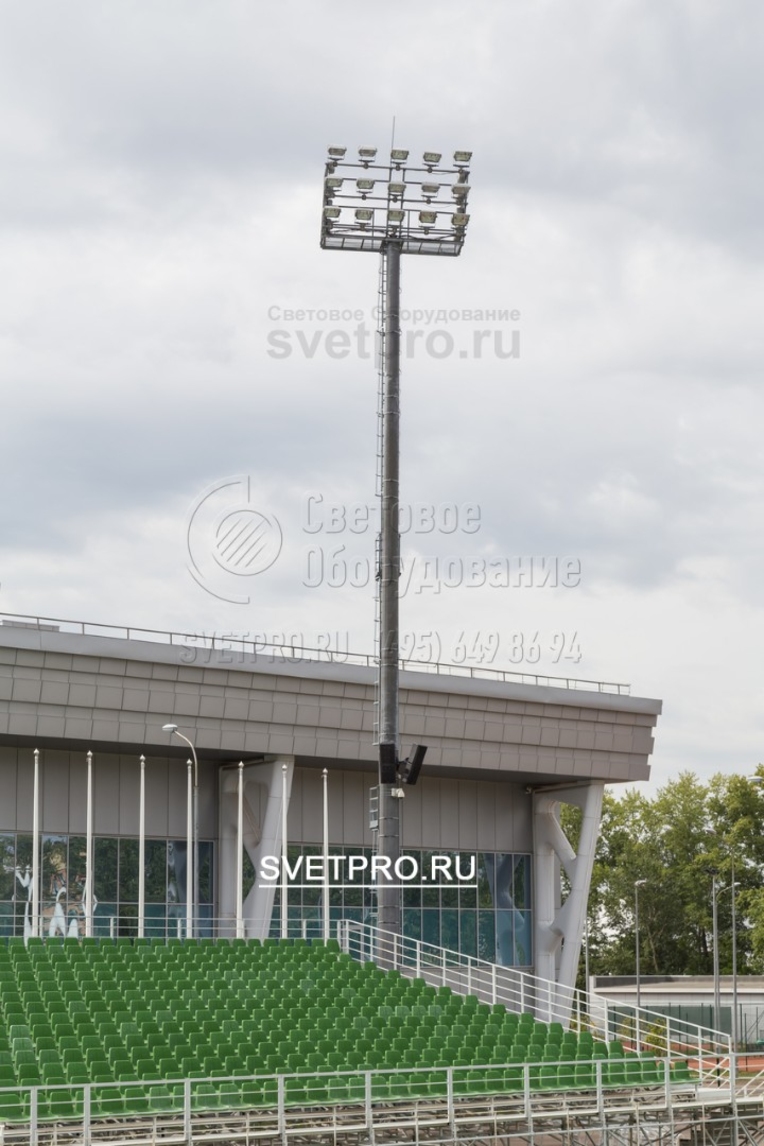

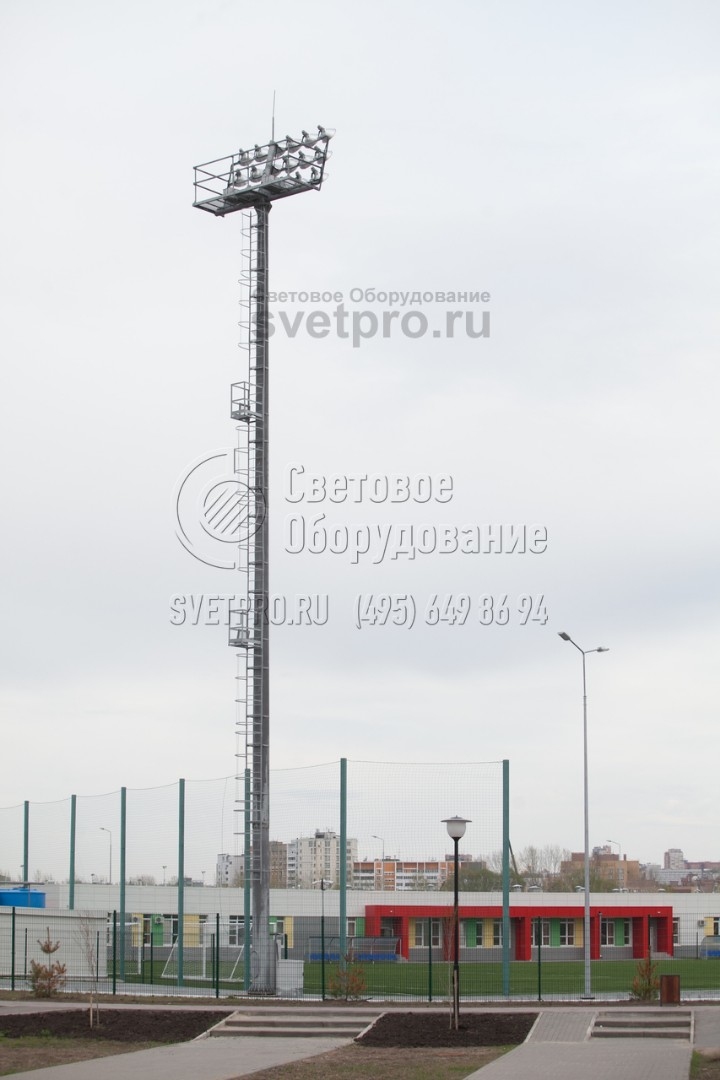

10. Мачты с неподвижными рамами могут использоваться сразу для нескольких целей. В представленном на изображении варианте основной задачей конструкции является удержание прожекторов. Однако дополнительно на ней установлен молниеприемник и громкоговорители системы оповещения. -

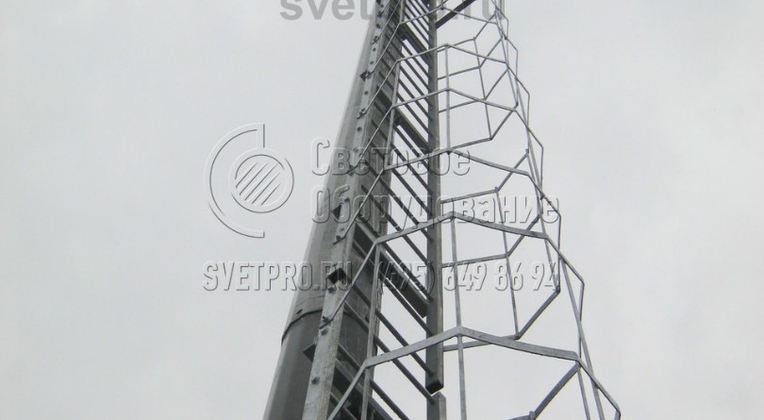

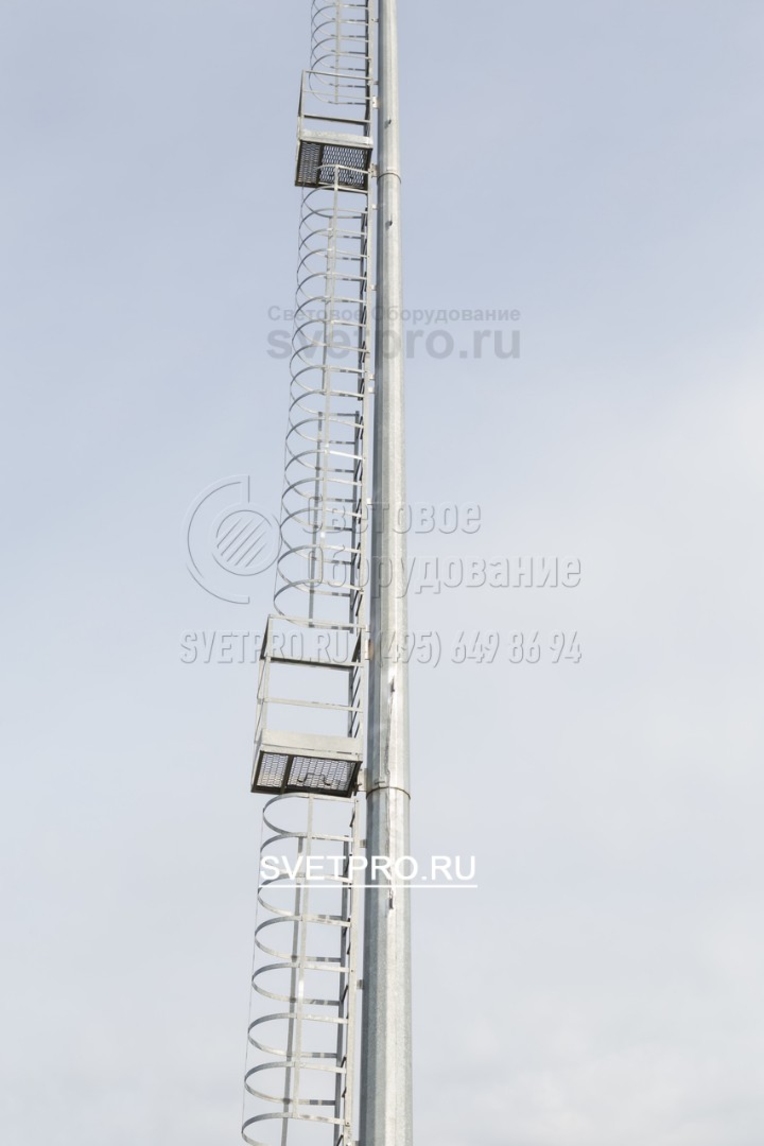

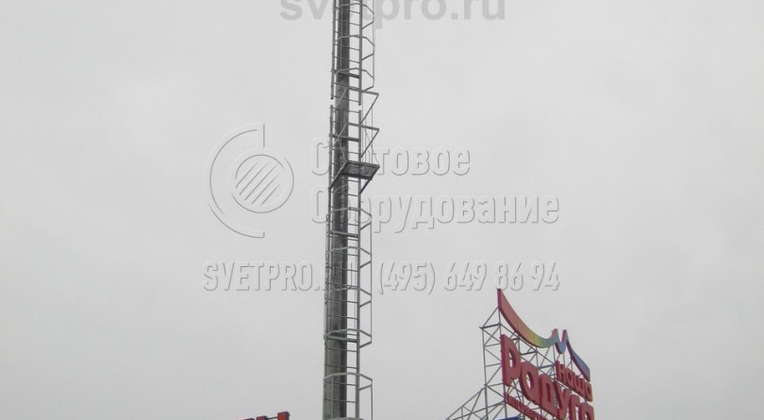

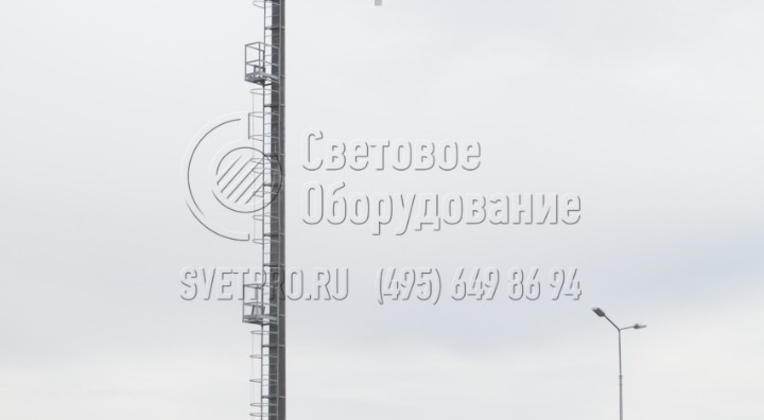

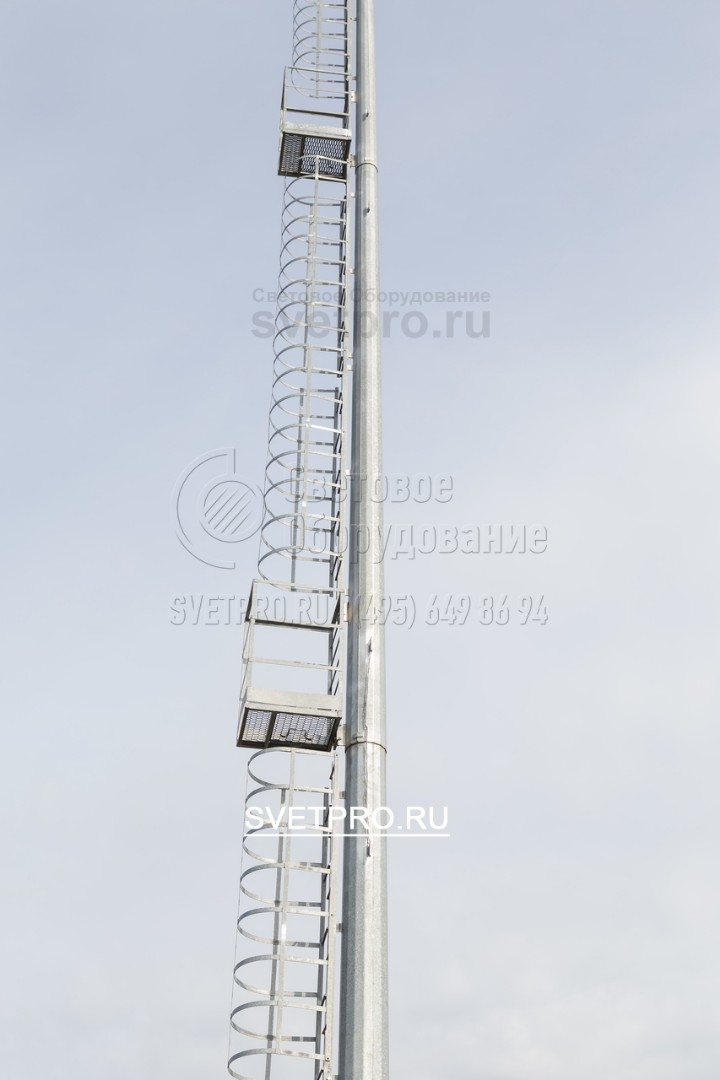

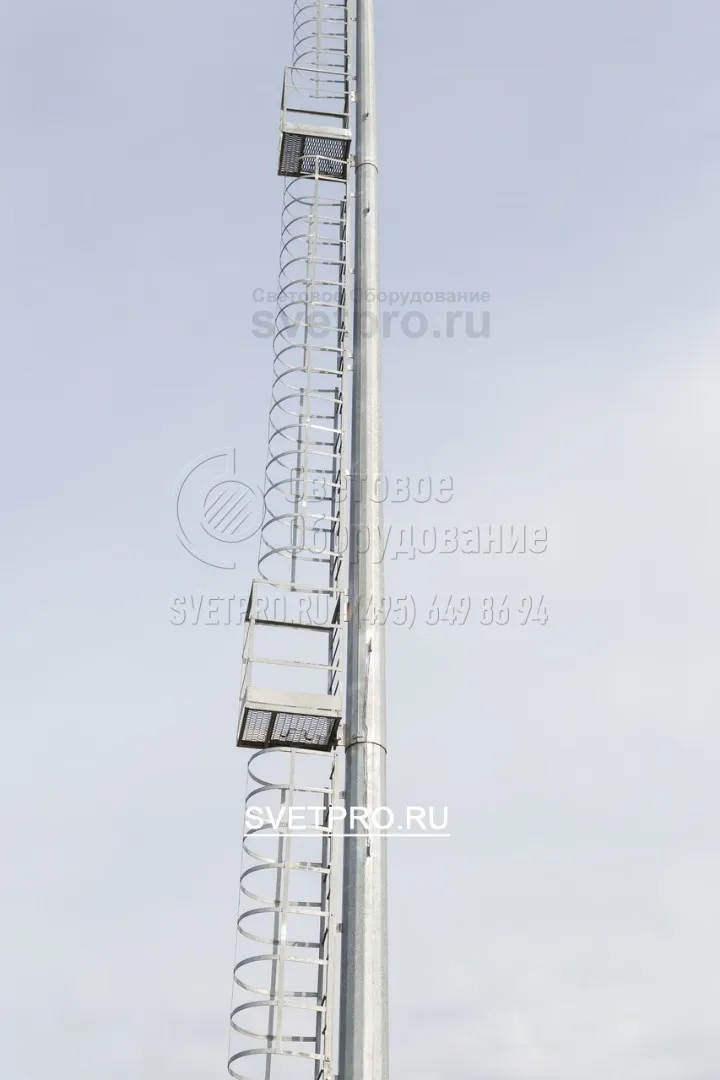

11. На представленном изображении видна лестница с промежуточными площадками, которая установлена на стволе мачты. Она нужна для того, чтобы выполнять обслуживание светильников без использования автовышек. Площадки позволяют передохнуть при подъеме электрика на большую высоту. -

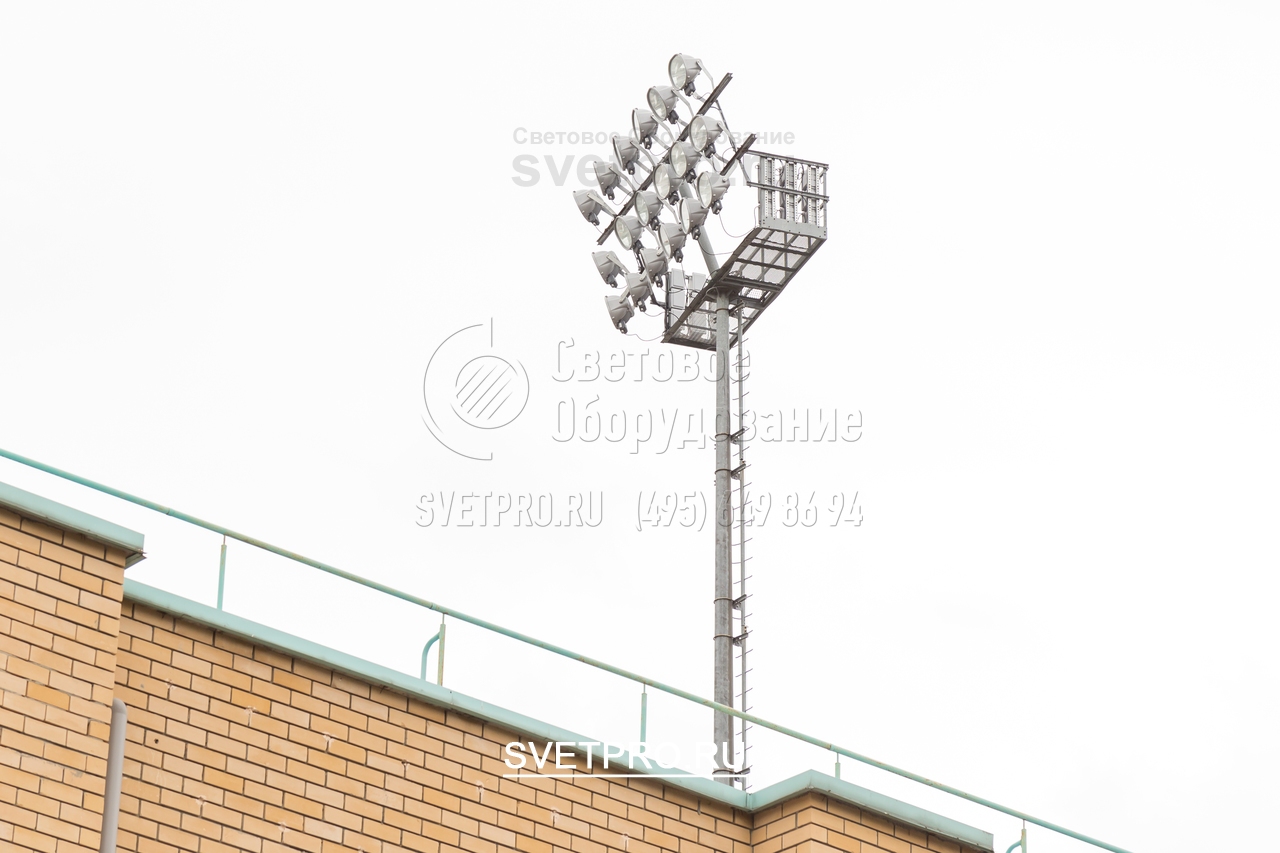

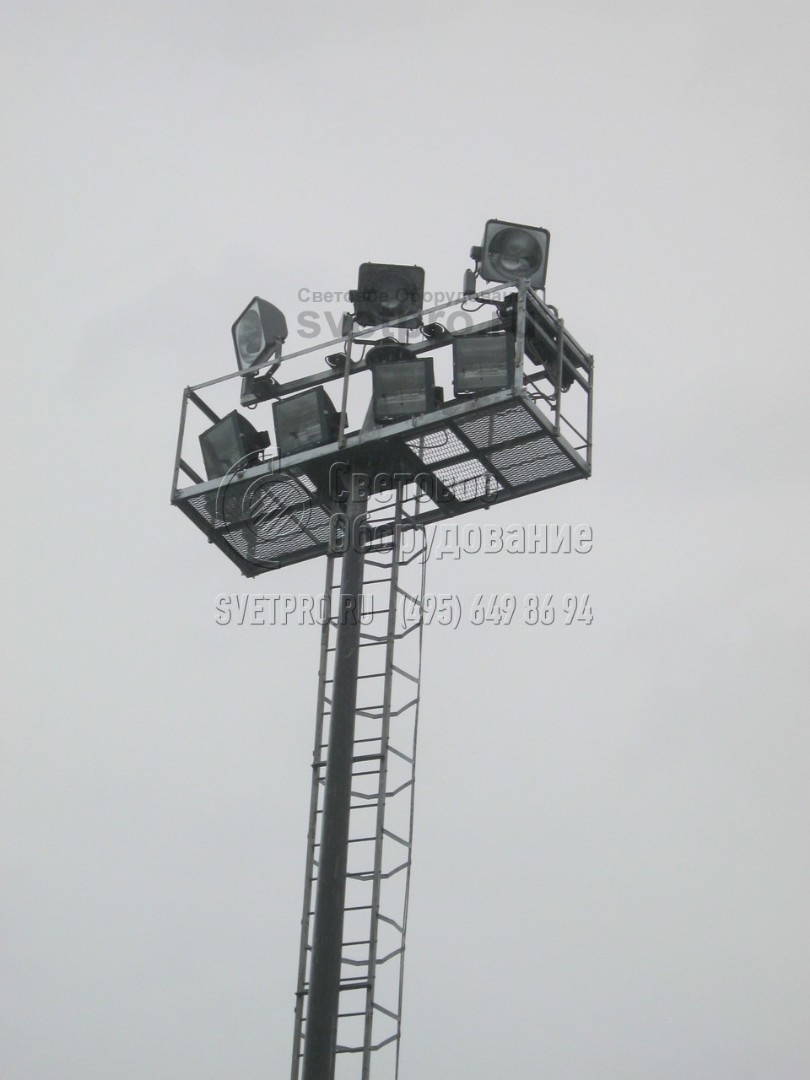

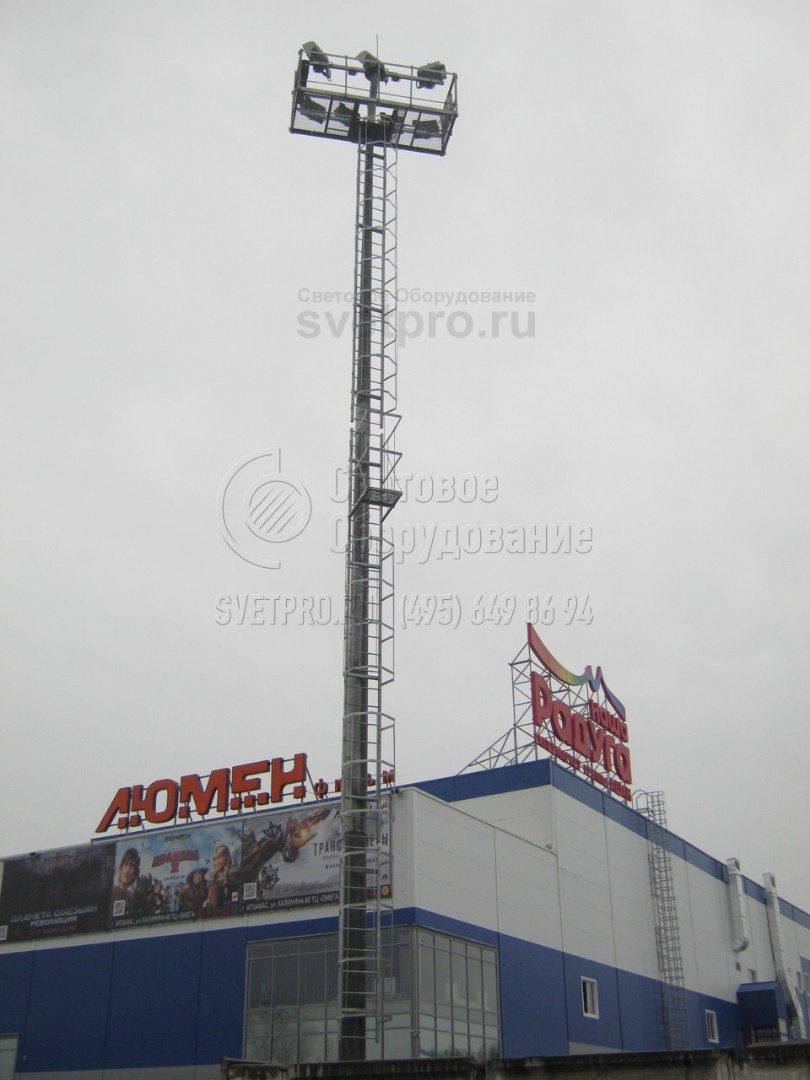

12. На мачту этого типа можно устанавливать разные рамы под световые приборы. В варианте на изображении используется наклонная прямоугольная рама под прожекторы. Частью рамы является техническая площадка с перилами и покрытием из перфорированного листа. Она нужна для обслуживания СП. -
13. Ствол конструкции имеет очень большую несущую способность. При изготовлении стальные листы сгибаются в ствол так, чтобы получилась граненая конструкция с ребрами жесткости. Поэтому кроме СП на технической площадке конструкция может нести на себе ретрансляторы, громкоговорители и другие устройства. -

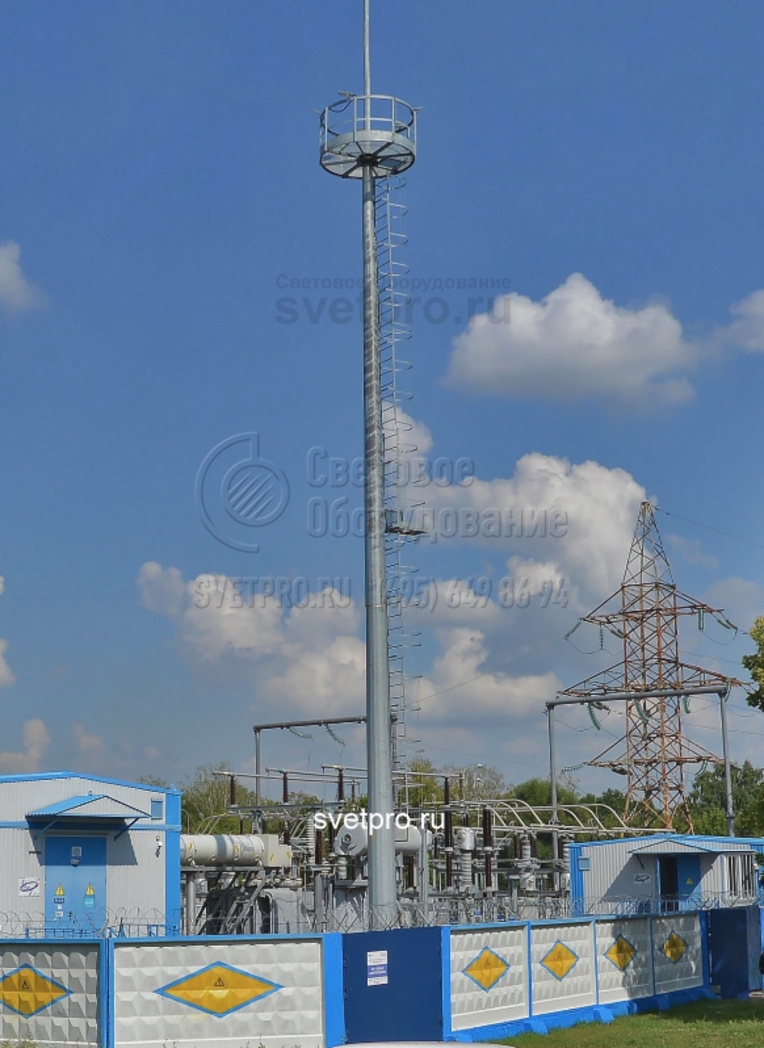

14. На представленном изображении мачта используется исключительно в качестве молниеотвода. Штырь молниеприемника закреплен на оголовке на большой высоте. Благодаря этому в защищенную зону попадает больше прилегающих объектов и высоких конструкций, воздушных силовых линий.
Похожие товары
Смотреть
ВМО Высокомачтовые опоры с мобильной короной
ВМО Высокомачтовые опоры с мобильной короной
Смотреть
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
Смотреть
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Смотреть
ОГКЛЭП Опоры линий электропередач
ОГКЛЭП Опоры линий электропередач
Смотреть
МГФ-М Мачта с мобильной короной
МГФ-М Мачта с мобильной короной
Смотреть
МГФ-СР Мачта со стационарной короной
МГФ-СР Мачта со стационарной короной
Смотреть
МГФ-СР-М Мачта со стационарно-мобильной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Смотреть
Agena P Стальная осветительная мачта 12-гранная
Agena P Стальная осветительная мачта 12-гранная
Вы недавно смотрели

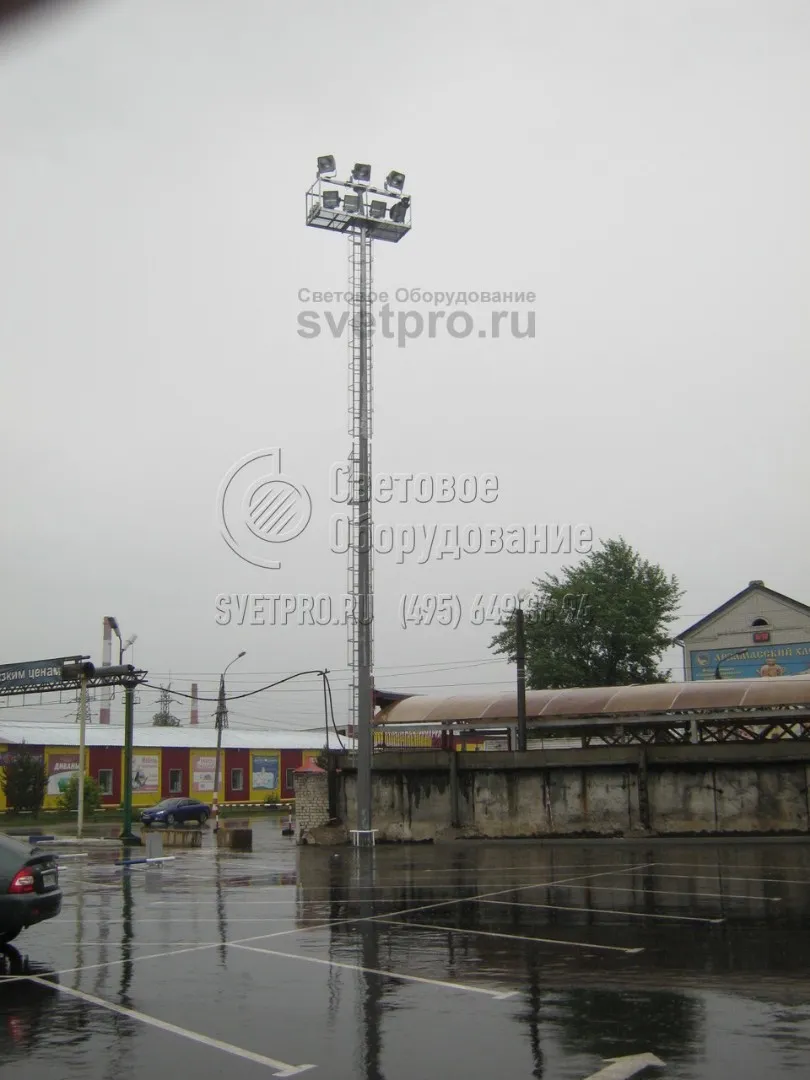

Автостоянки на объектах
