МГФ-25-СР Мачта со стационарной короной высота 25 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-25-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 900 мм |
| Нижний диаметр: | 550 мм |
| Верхний диаметр: | 350 мм |
| Вес: | 1929 кг |
| Высота: | 25 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-25-СР(Х)-Y-Z-ц | 25 | 350 | 550 | ЗА-30/18/Д760-1,3хц | 30 | 18 | 900 | 760 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-25-СР(Х)-Y-Z-ц | 1929 | 2847 | 1050 | до 25 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ

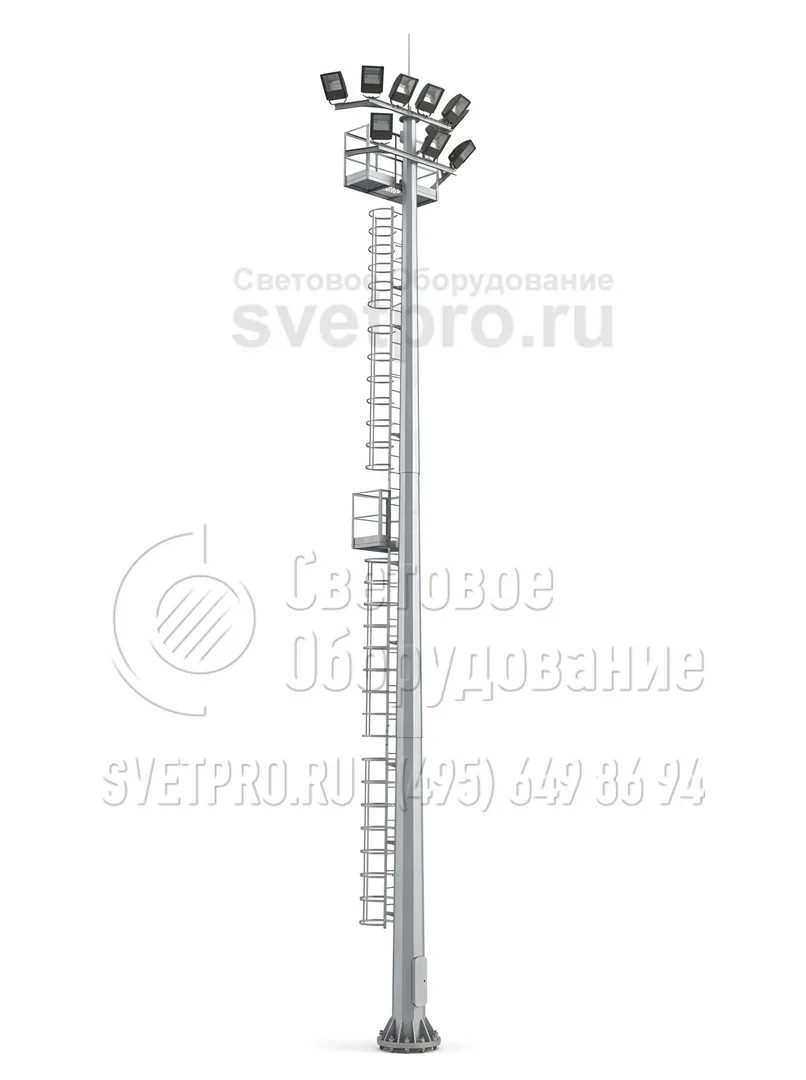

МГФ-25-СР оборудуются неподвижной рамой с мощными прожекторами, что позволяет создать требуемое освещение на больших территориях и открытых площадках: аэропортах, парковках, транспортных развязках, пром. объектах. Ствол мачты внутри полый, состоит из отдельных секций с жесткой фиксацией между собой. Высота – 25 м.
МГФ-25-СР – мачта с граненой поверхностью. Защита изделия от внешнего воздействия и коррозии организована посредством обработки металла горячим цинкованием. Образуемый слой цинка также увеличивает срок использования опоры. Размещенные на неподвижной раме светильники обслуживаются без участия спецтехники. Для доступа персонала к оборудованию устанавливаются лестницы и площадки.
Мачта МГФ-25-СР представлена несколькими вариантами исполнения. На вершине опорного ствола устанавливается рама для прожекторов, молниеотвод, светоотражающие панели. Высотная конструкция монтируется на железобетонное основание с закладной деталью.
фото с объектов
Фотогалерея
-

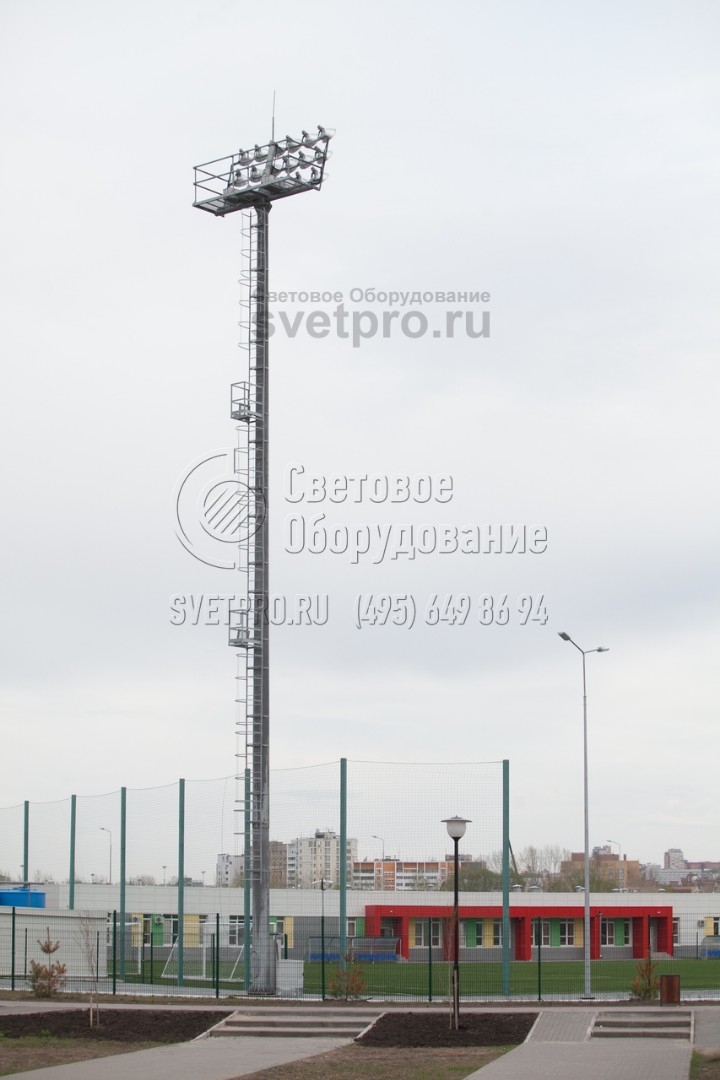

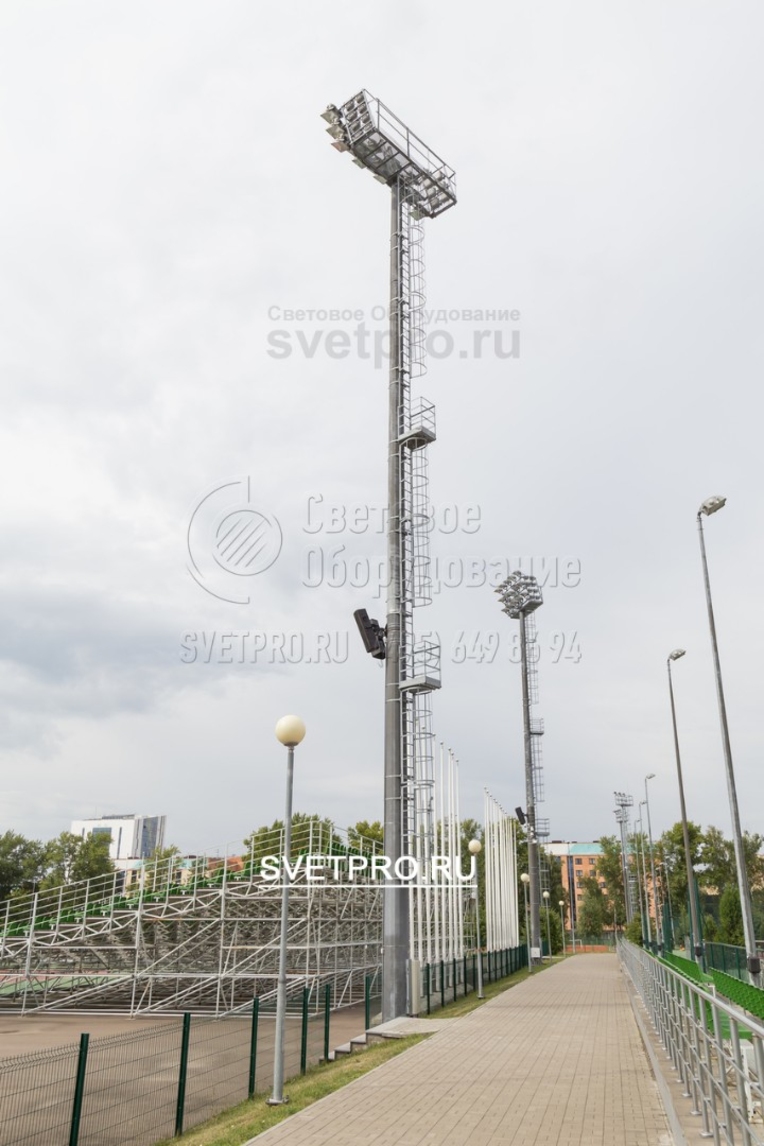

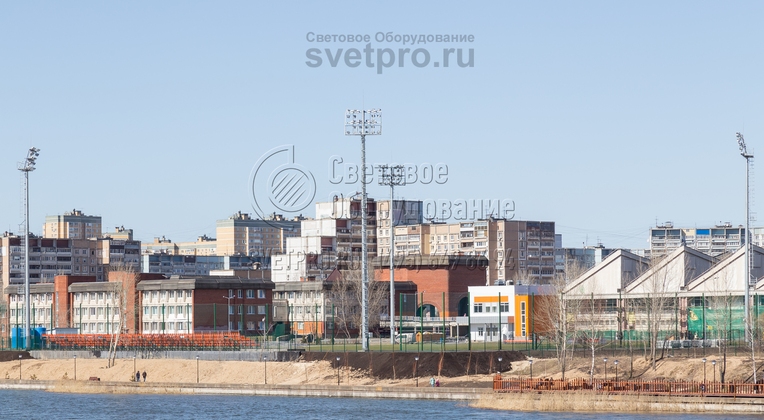

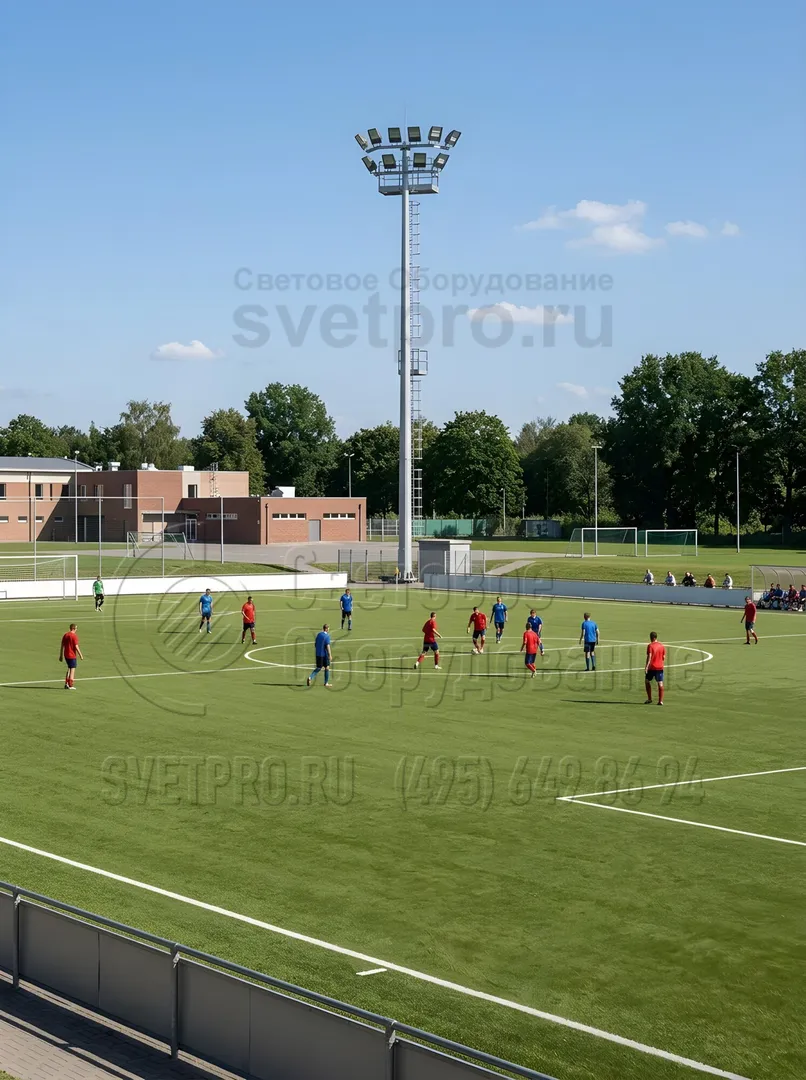

1. На изображении представлена стандартная осветительная мачта. Высота конструкции составляет 25 м. Рама для установки СП прикреплена неподвижно к корпусу и имеет высокую несущую способность. Поэтому на нее установлено большое количество прожекторов, которые освещают футбольное поле.
-

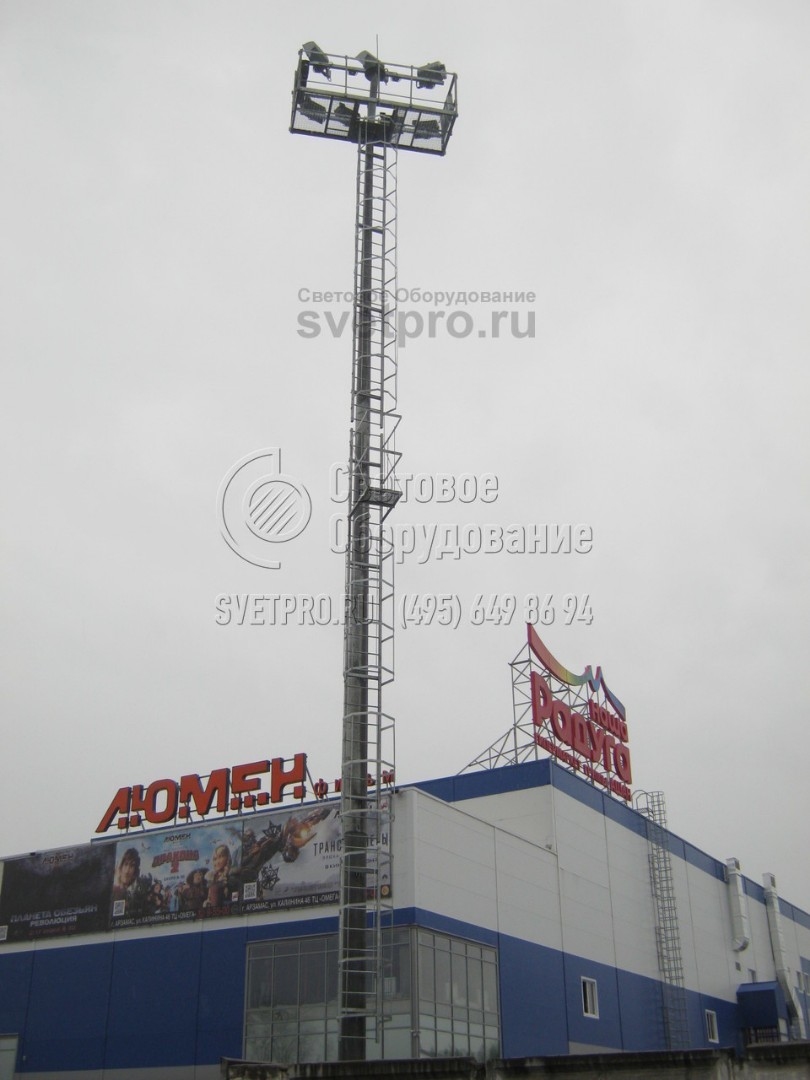

2. Для предотвращения появления ржавчины на стволе и потери прочности конструкции сталь обрабатывается методом горячего цинкования. После погружения готового изделия в емкость с расплавленным металлом и высыхания последнего поверхность приобретает серебристый цвет и не требует окрашивания. -

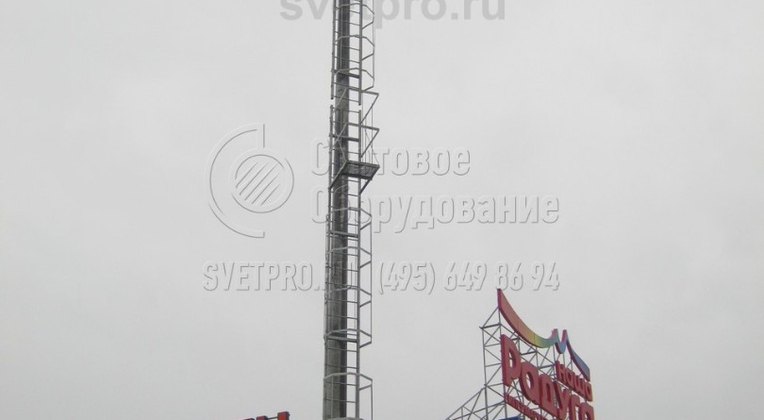

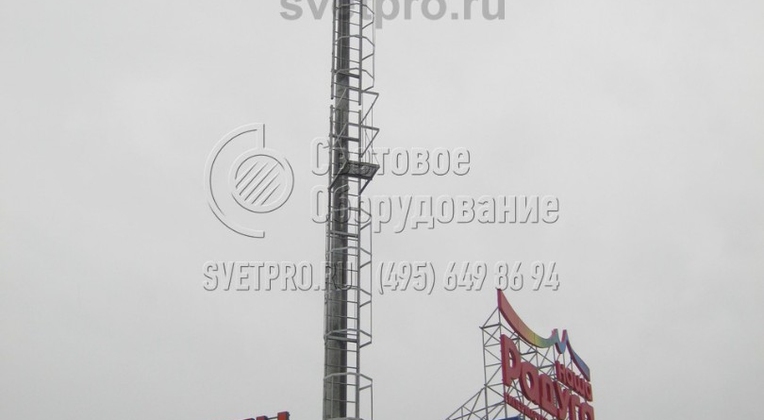

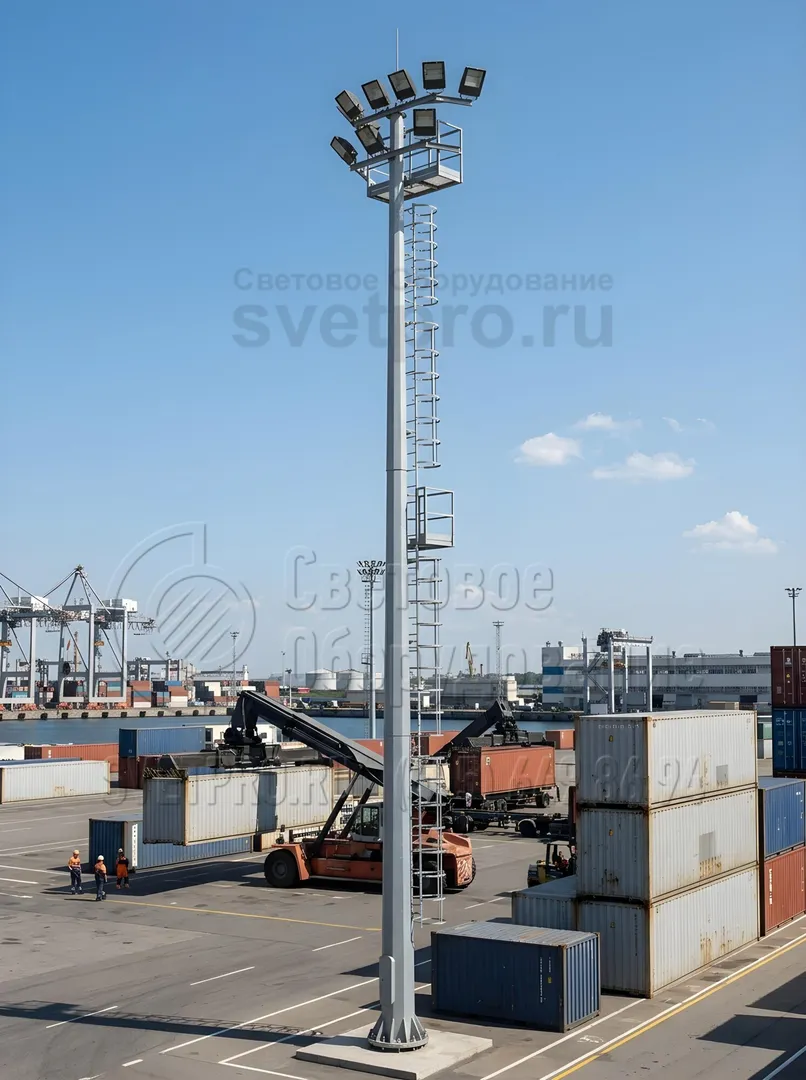

3. В стандартном варианте, когда мачта применяется для освещения территорий спортивных объектов или площадок в городах, конструкция не окрашивается и защищается от коррозии слоем цинка. Однако при установке в аэропортах, портах и других подобных объектах ствол оформляется сигнальными полосами. -
4. Преимущество мачты, которая изображена на фотографии, состоит в том, что она защищена от коррозии внутри и снаружи корпуса. При погружении в ванну с цинком металл налипает на поверхность стали слоем примерно в 150 мкм и надежно защищает конструкцию в течение 15-25 лет. -

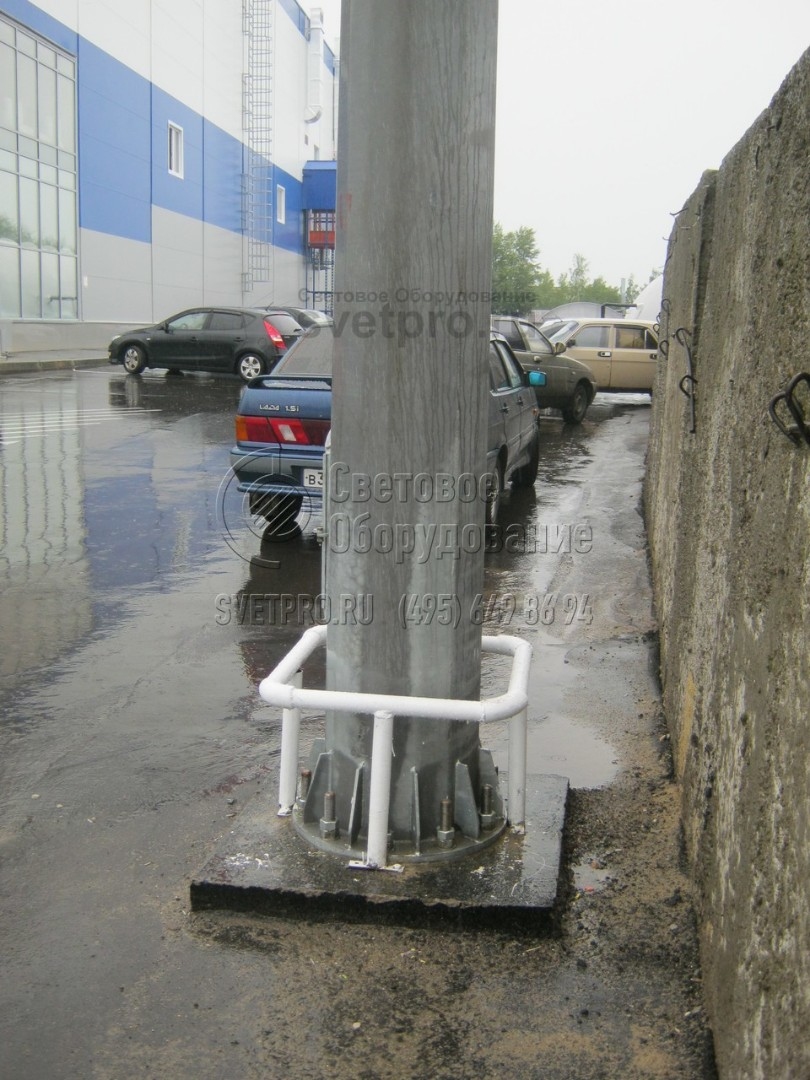

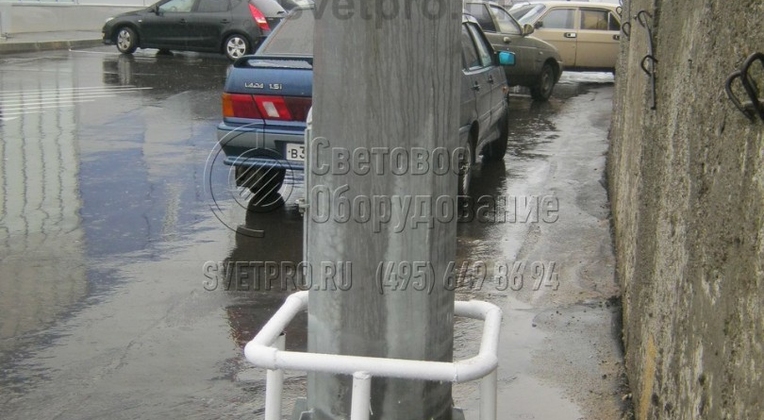

5. Важным плюсом мачт освещения является то, что для ее установки нужно минимум свободного пространства. Пример места установки приведен на изображении. Белая рама из трубного проката, которая видна на фото, не является обязательным элементом фундамента, она предотвращает столкновение с авто. -

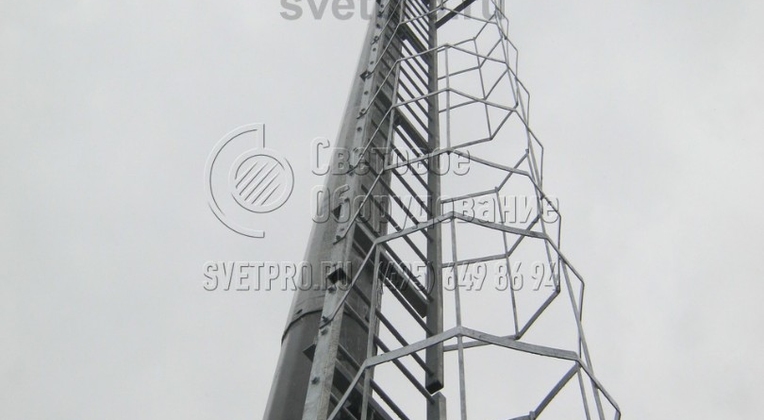

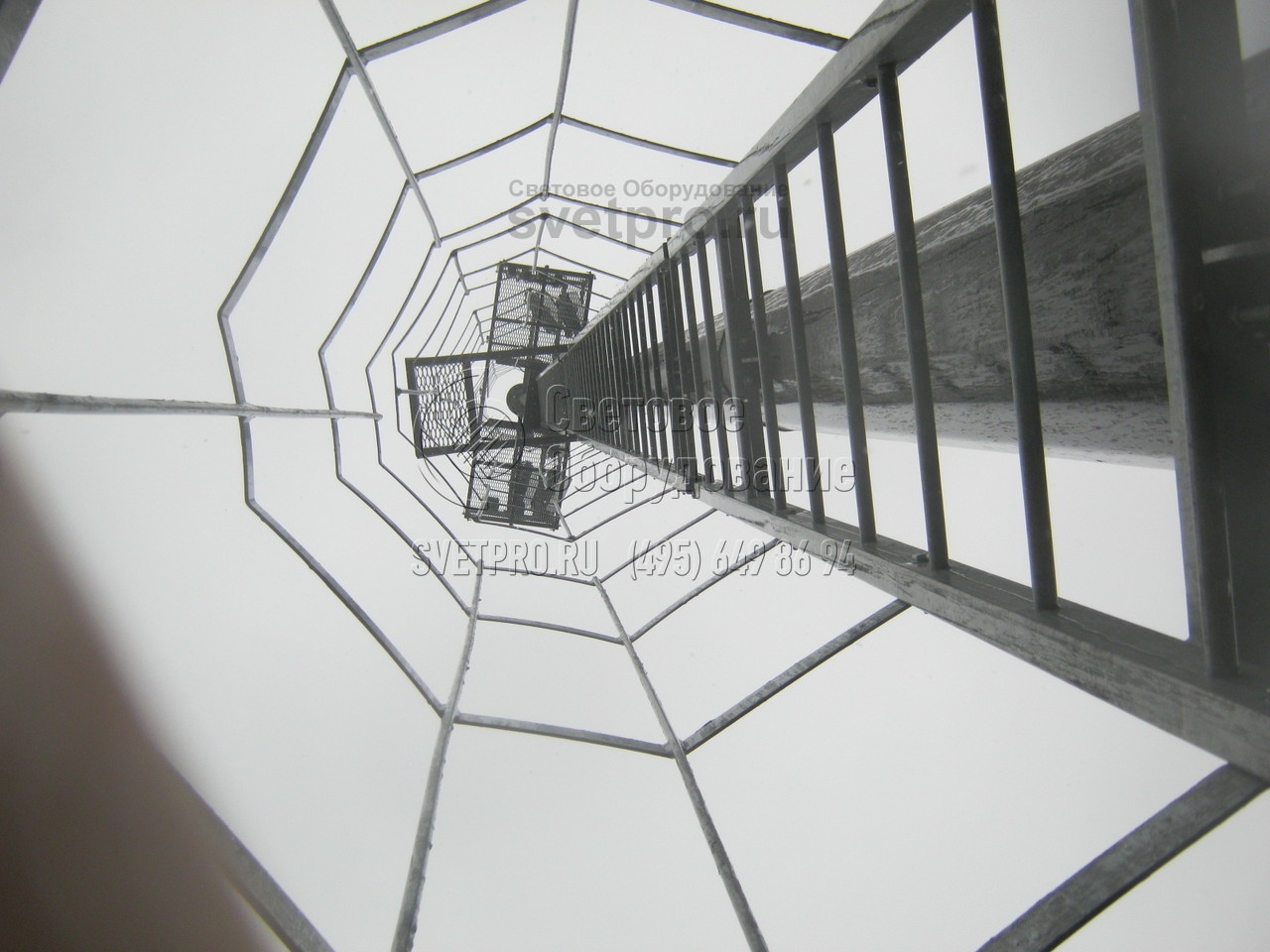

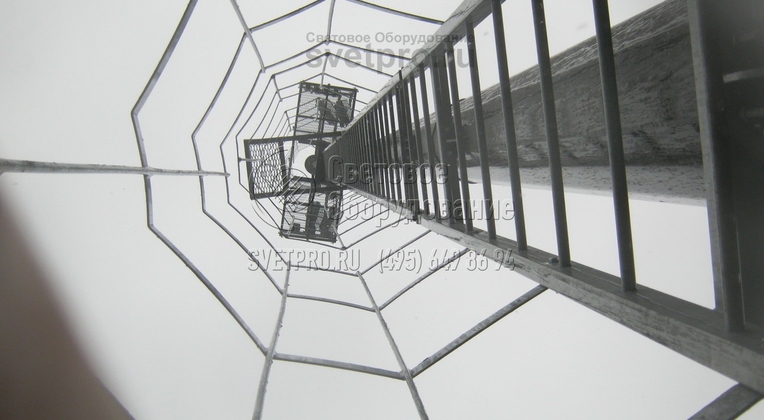

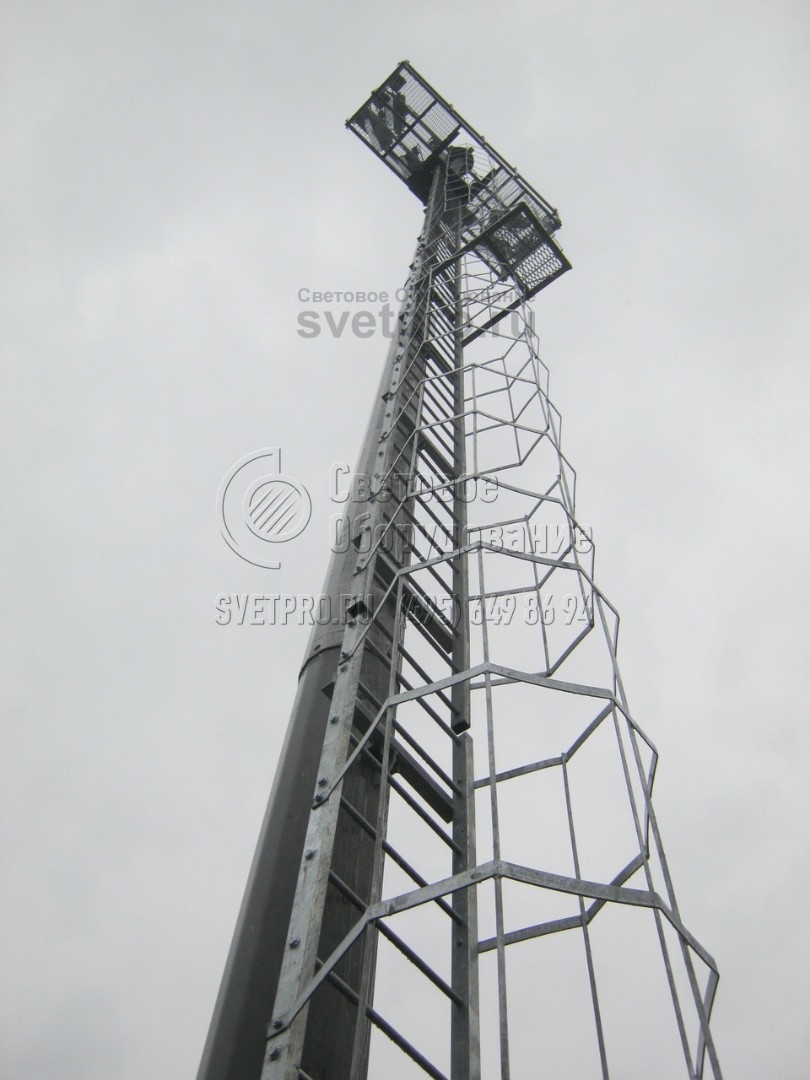

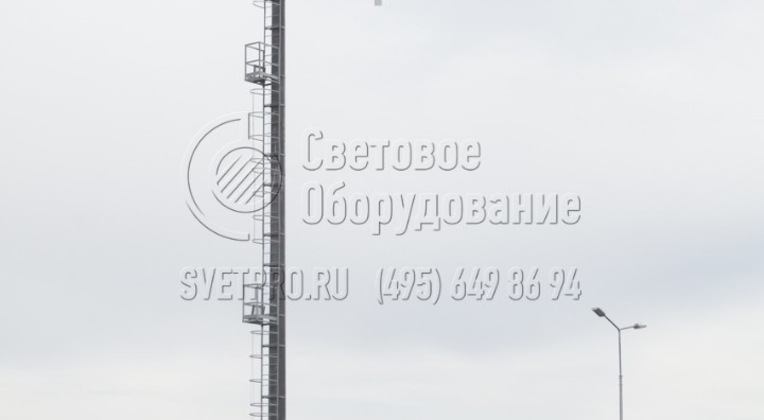

6. Цинкованию подлежит не только сам ствол мачты, но и дополнительные элементы, которые на него ставятся. В частности — лестница для подъема специалистов с предохранительной рамой, а также верхняя технологическая площадка для светильников. Окрашивание стандартным проектом не предусмотрено. -

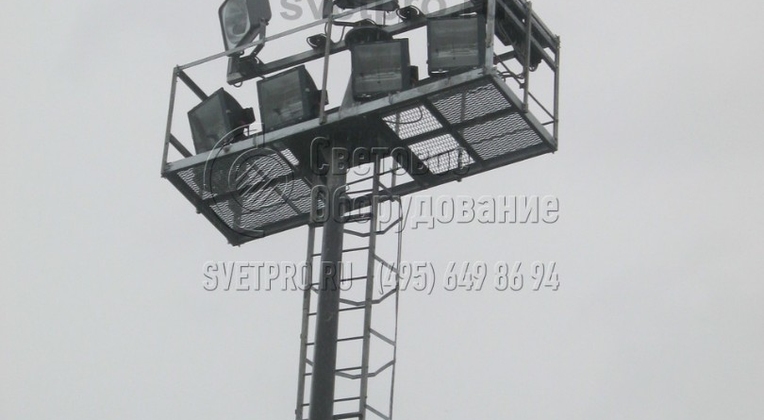

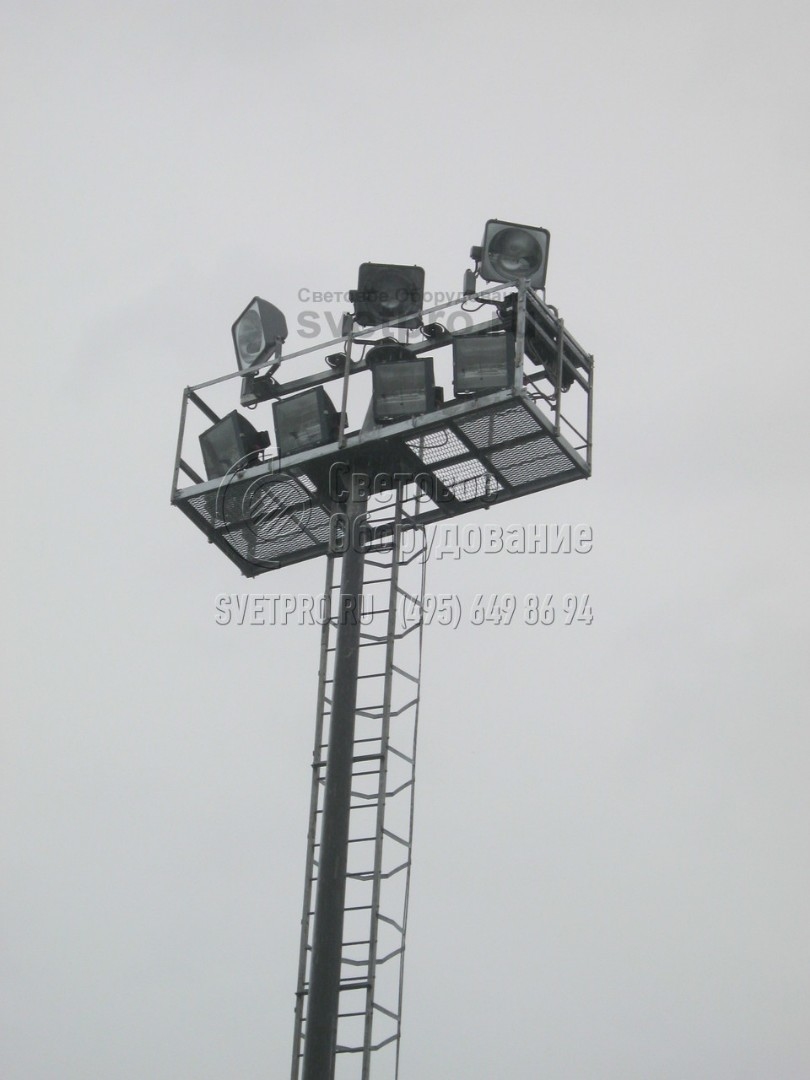

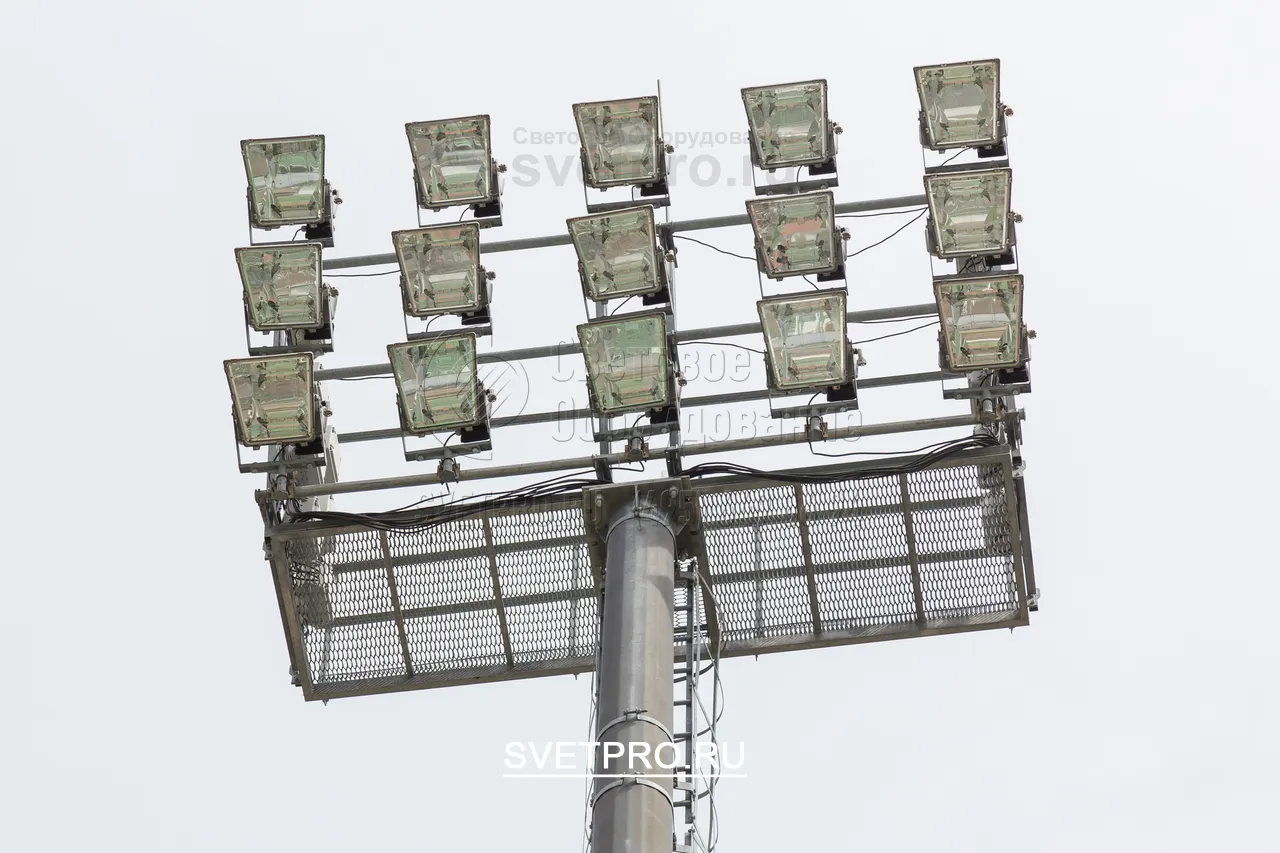

7. На изображении видна верхняя часть опоры с площадкой, которая нужна для обслуживания прожекторов и управляющего оборудования. Однако сама мачта не требует значительных затрат на поддержание в рабочем состоянии. Она защищена от коррозии слоем цинка, который не требует восстановления. -
8. Барьерный слой из цинка, который защищает сталь корпуса мачты от коррозии, продолжает работать даже после нарушения целостности барьера. Цинк берет на себя роль жертвенного катода и участвует в реакции окисления, защищая углеродистую сталь. Поэтому опора не ржавеет и не теряет прочности. -
9. Для нанесения защитного слоя на все элементы мачты применяется метод горячего цинкования. Особенность его в том, что после высыхания слой цинка приобретает свойство самовосстанавливаться. Появляющиеся трещины и сколы на поверхности могут затягиваться. -

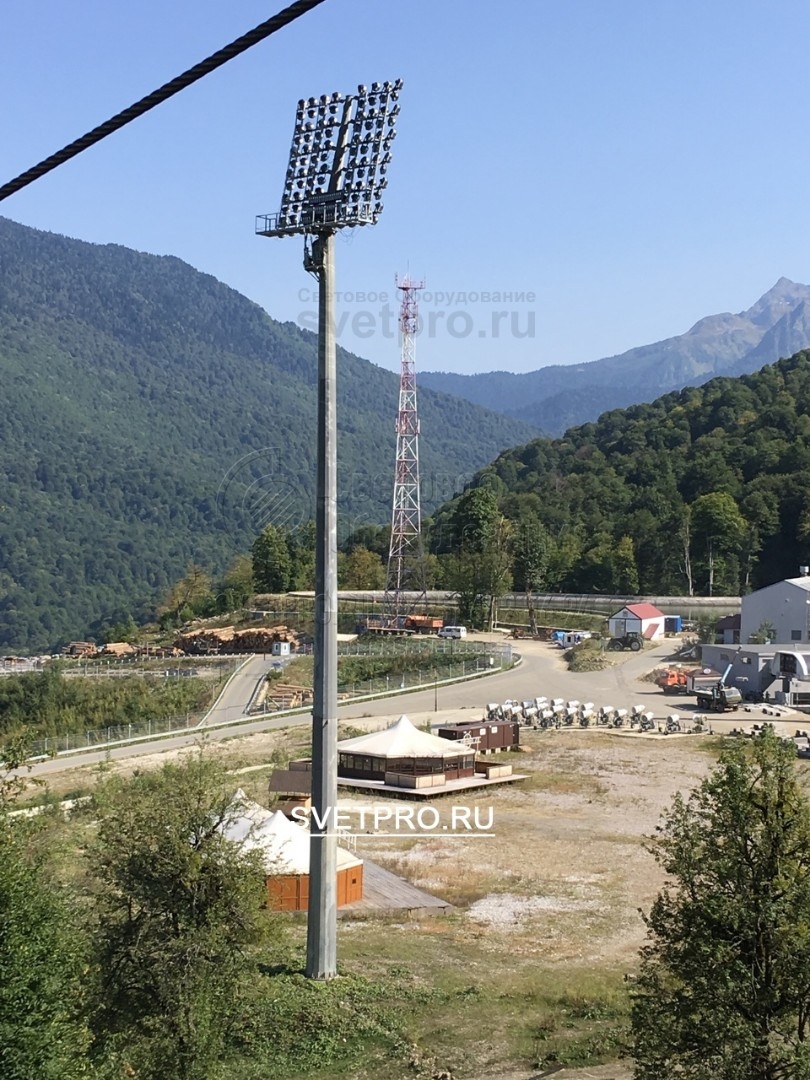

10. На изображении приведен пример использования мачты для освещения строительной площадки. В отличие от моделей со спускаемой рамой, на эту конструкцию можно установить большое количество мощных прожекторов. Поэтому одна мачта заменяет 10-15 обычных осветительных опор. -
11. Благодаря граненому стволу и правильно подобранной толщине стальных листов для изготовления корпуса изделие может нести повышенную нагрузку. В варианте на фото на одну мачту установлены рама с прожекторами, лестница с предохранительной рамой и площадками для отдыха, а также ретрансляторы системы оповещения. -

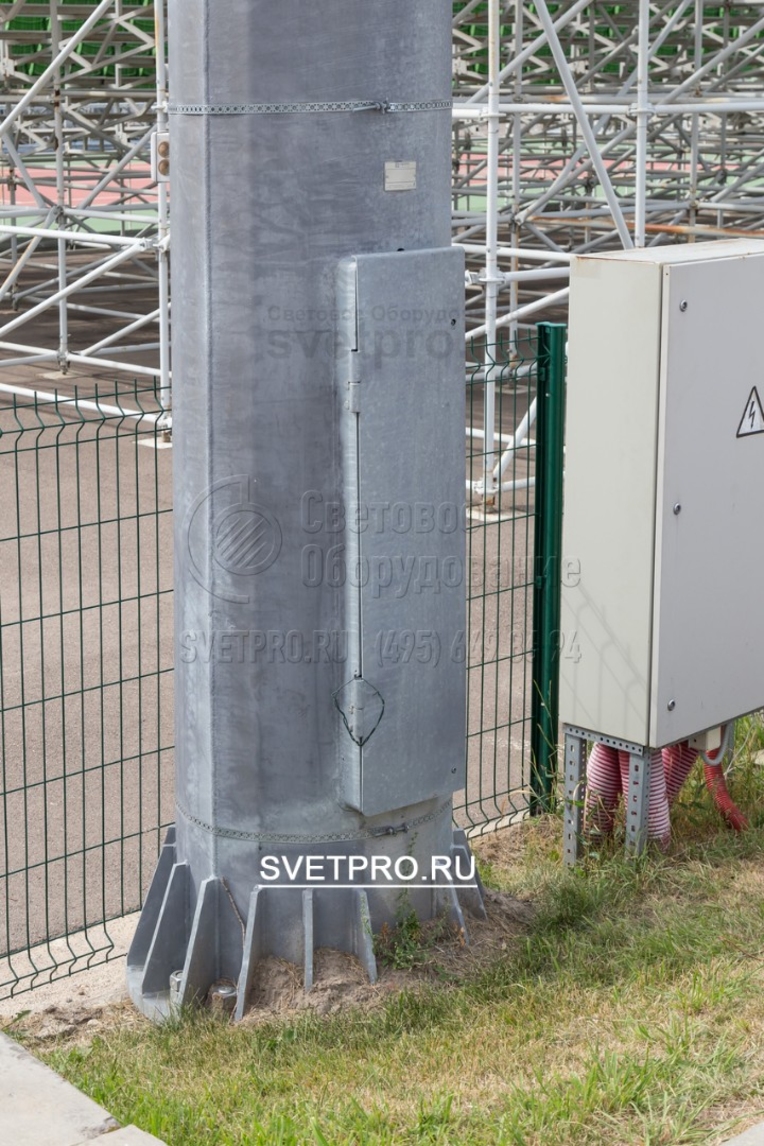

12. На представленном изображении вы видите ревизионное отверстие, через которое производится подключение кабеля для подачи электричества. Силовые провода прокладываются под землей в траншеях и вводятся через анкерную закладную деталь. Крышка ревизионного люка защищает от осадков и посторонних людей. -

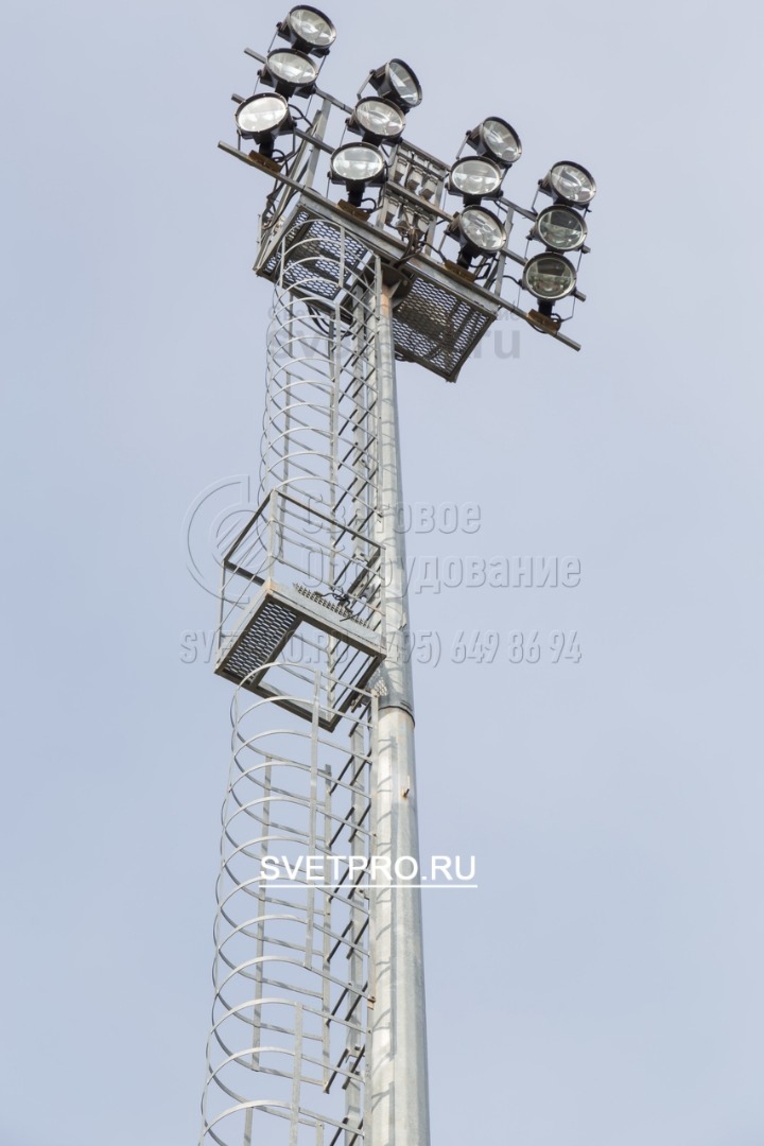

13. На изображении приведен пример установки на одной мачте 15 мощных прожекторов. Техническая площадка и рама для светильников прикручены с помощью фланца. Сама рама наклонена под обратным углом к вертикали для точного направления потока света в нужную точку пространства. -
14. Слой цинка, которым покрыта мачта для предотвращения коррозии, отличается от слоя порошковой краски намного большей прочностью. Контакт с твердыми предметами и шероховатыми поверхностями не приводит к повреждению барьера, который сохраняет целостность до 15 лет.
