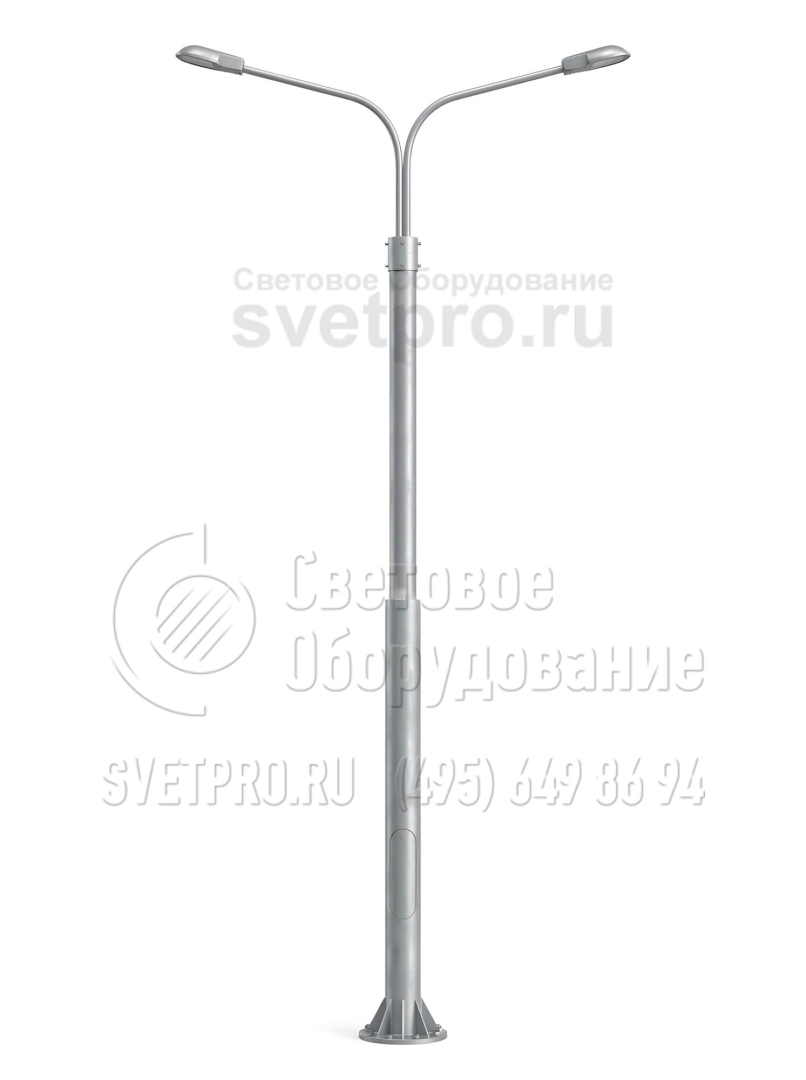

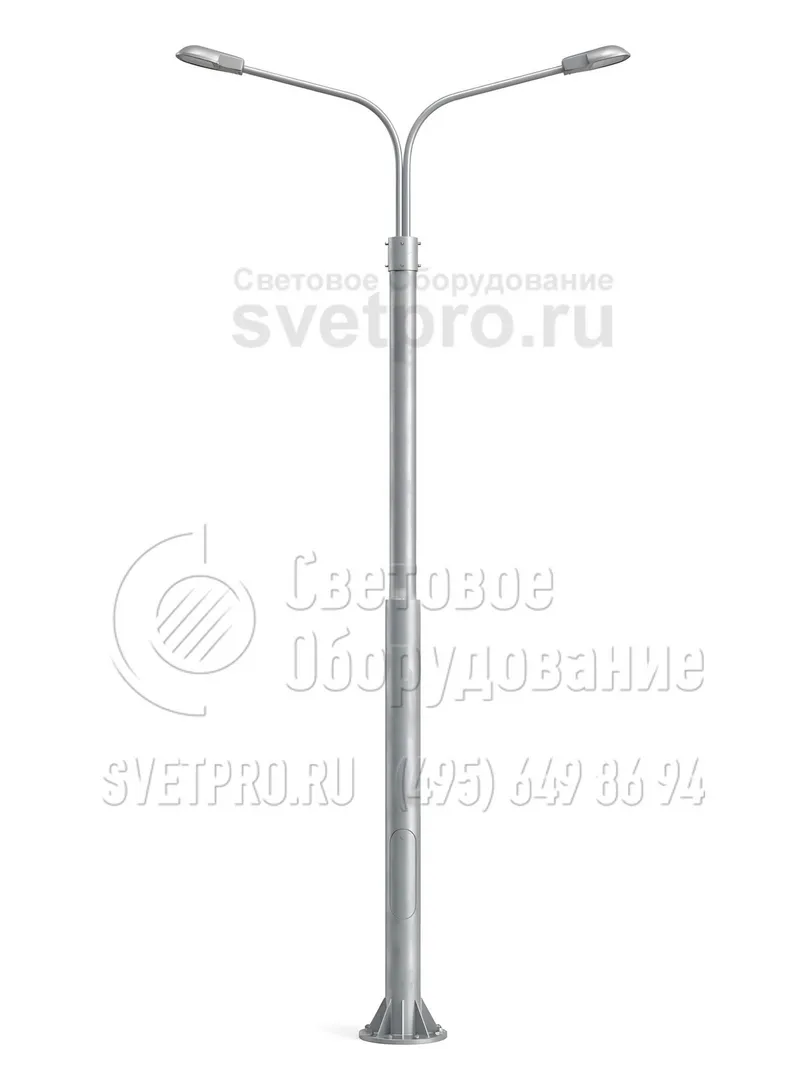

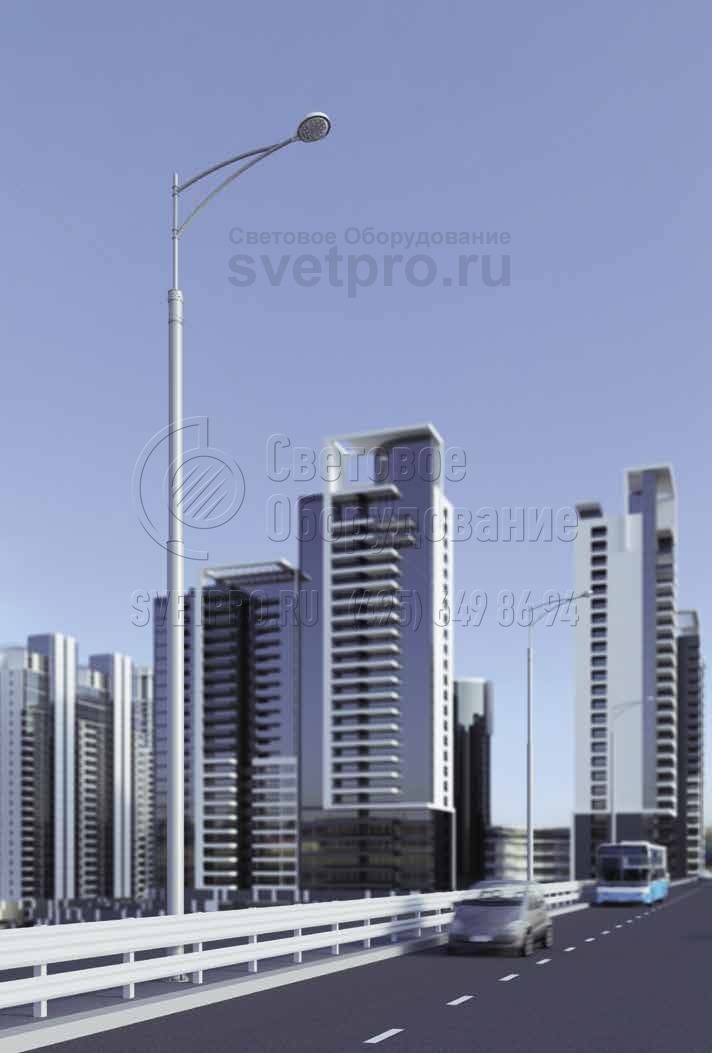

СФ-400-9 Опора силовая фланцевая трубчатая высота 9 метров
Цена*:
114 424
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Фланцевая трубчатая опора СФ-400-9 – высотная конструкция из металла, используемая для воздушного размещения СИП, организации наружной иллюминации в жилых микрорайонах, на автодорогах с различной плотностью трафика, в промышленных зонах. Конструкция опор рассчитана на нагрузку до 400 кг, что позволяет использовать их для установки дополнительного оборудования, рекламных щитов и указателей.
Девятиметровая опорная конструкция СФ-400-9 изготавливается из стального трубного проката. Подбор стали выполняется в соответствии с будущими условиями эксплуатации изделия. В процессе производства поверхность металла подвергается горячему цинкованию, что создает надежную защиту изделия от воздействия атмосферных осадков, внешних факторов, а также предотвращает развитие коррозии. Такая обработка увеличивает срок эксплуатации столбов до 30 лет.
Опоры монтируются с помощью фланца. Столбы устанавливаются на железобетонное основание с расположенным внутри закладным элементом.

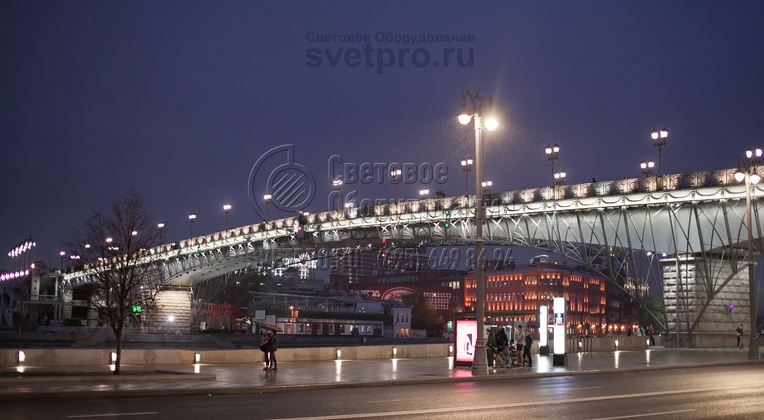

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

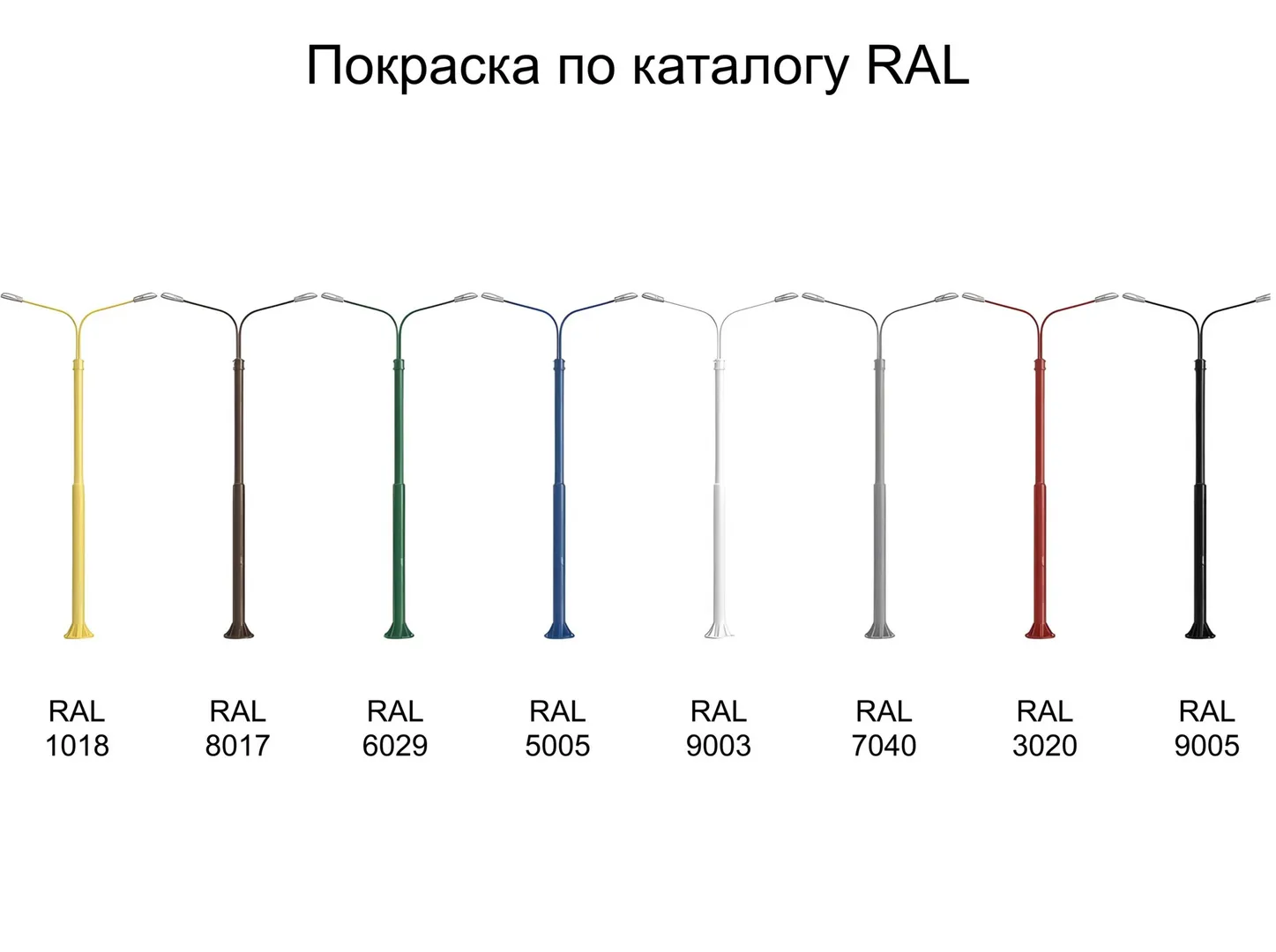

| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФ-400-9 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Размер фланца: | 420 мм |
| Нижний диаметр: | 219/273 мм |
| Верхний диаметр: | 168/219 мм |
| Вес: | 389/489 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФ-400-9,0-01**-ц | 114 424 ₽ | ЗФ-20/8/Д360-2,5-б | 389 | О2, П2 | 400 | 9000 | 2500 | 4500 | 219 | 168 | М20 | 8 | 420 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов

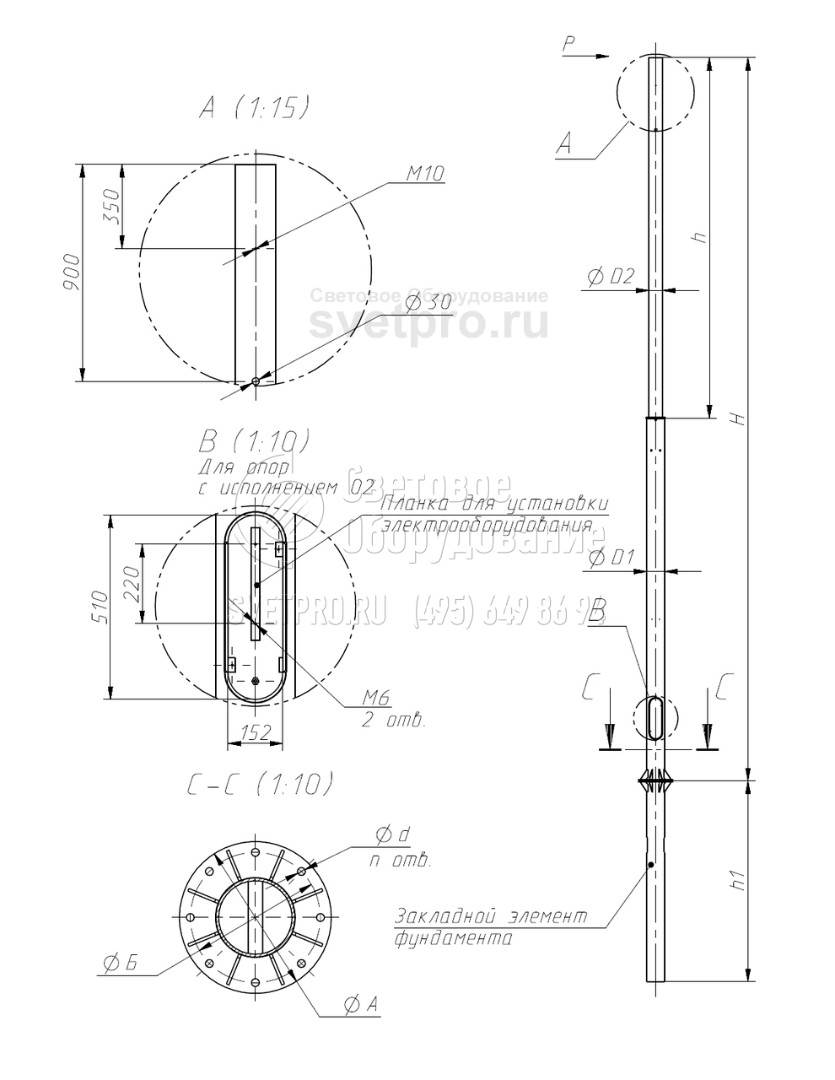

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -

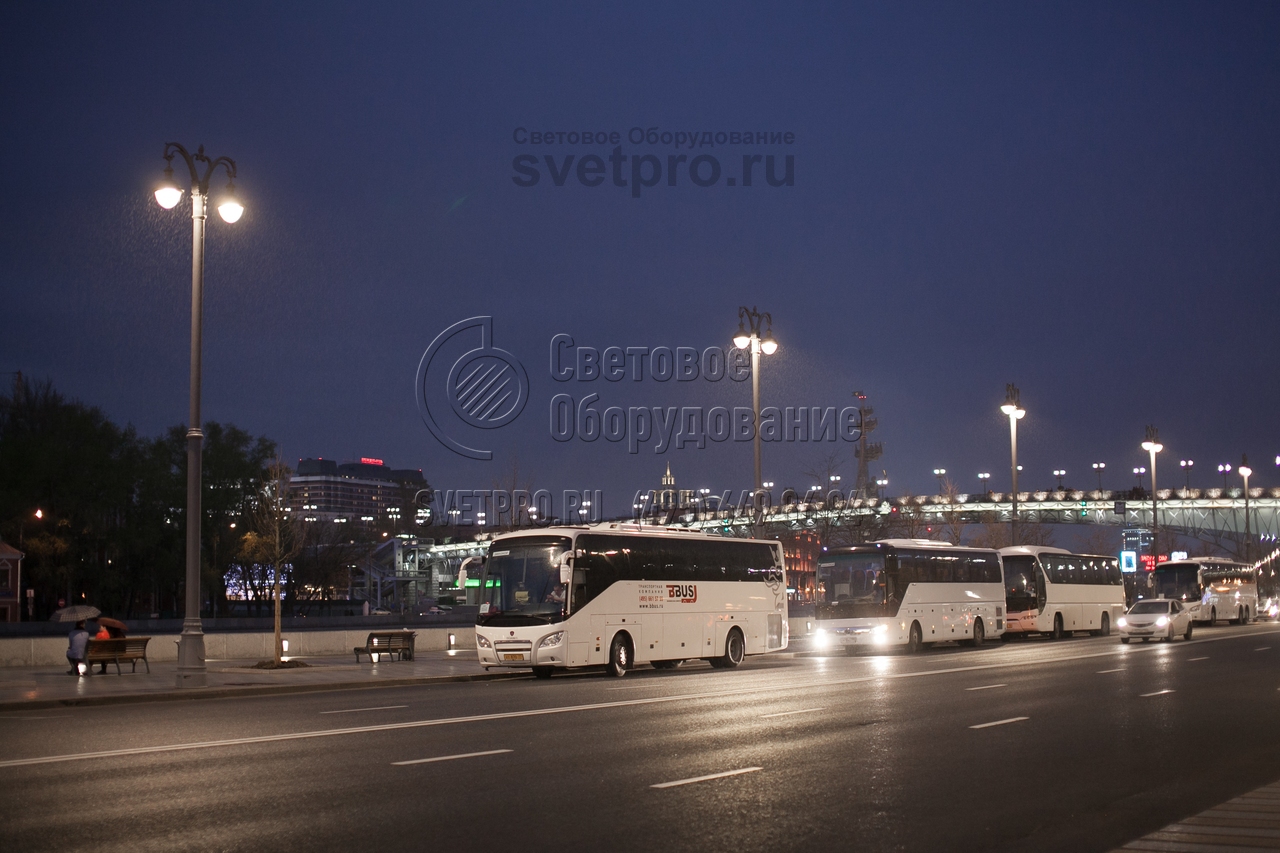

5. Трубчатые опоры можно использовать в качестве декоративных. Для придания их более красивого внешнего вида на верхушку устанавливается красивый кронштейн под подвесные светильники, а на ствол — дополнительные украшения. Фланец в нижней части декорируется пластиковой или чугунной тумбой.
-

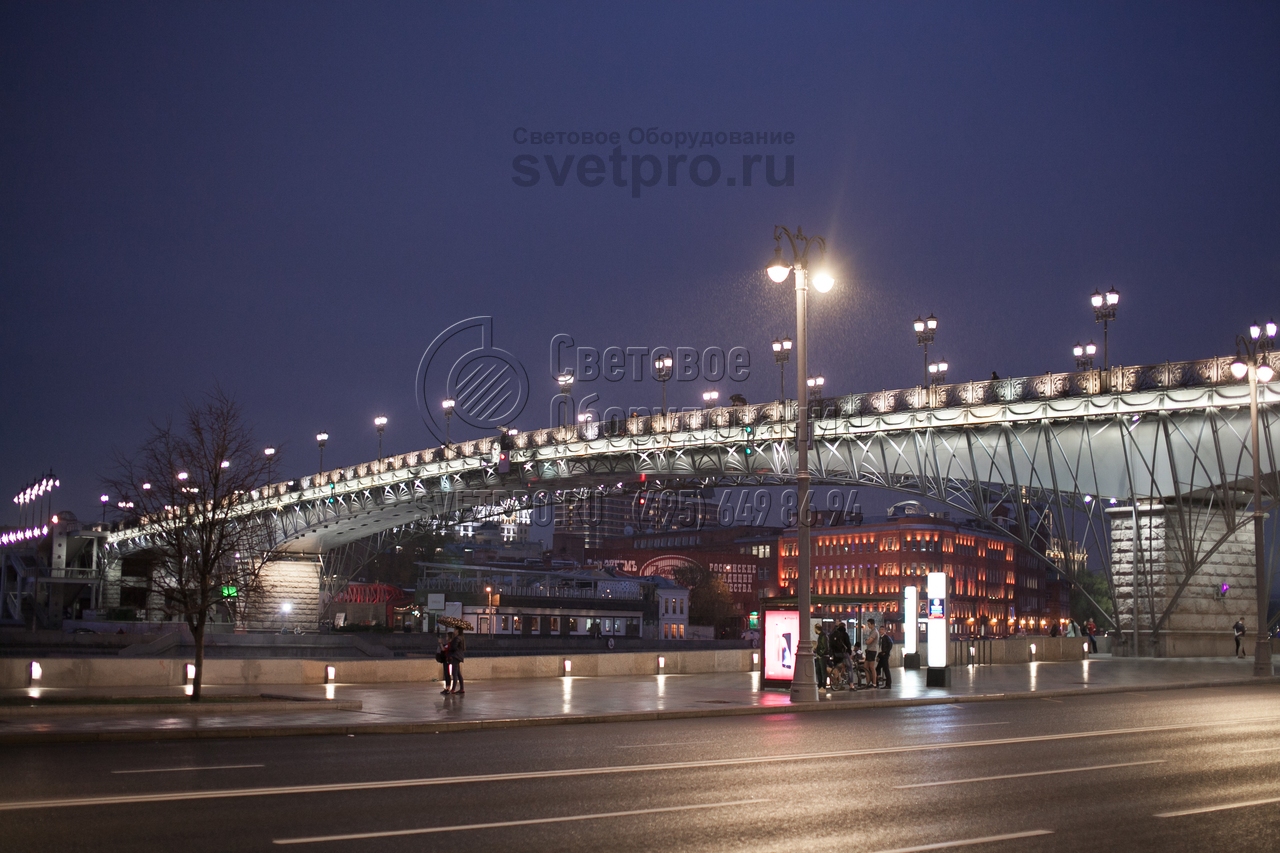

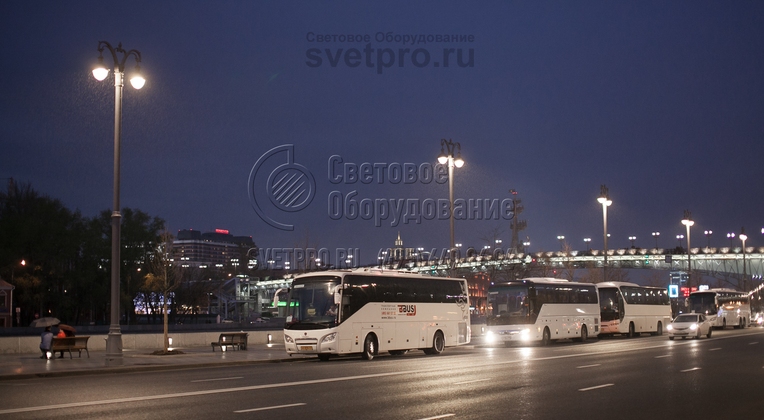

6. На фото представлена декоративная система освещения набережной, построенная на базе трубчатых фланцевых опор. Кабели к ним подведены под землей, благодаря чему не ухудшают внешний вид улицы. Массивный фланец в нижней части задекорирован тумбой, которая прикрывает болты. -

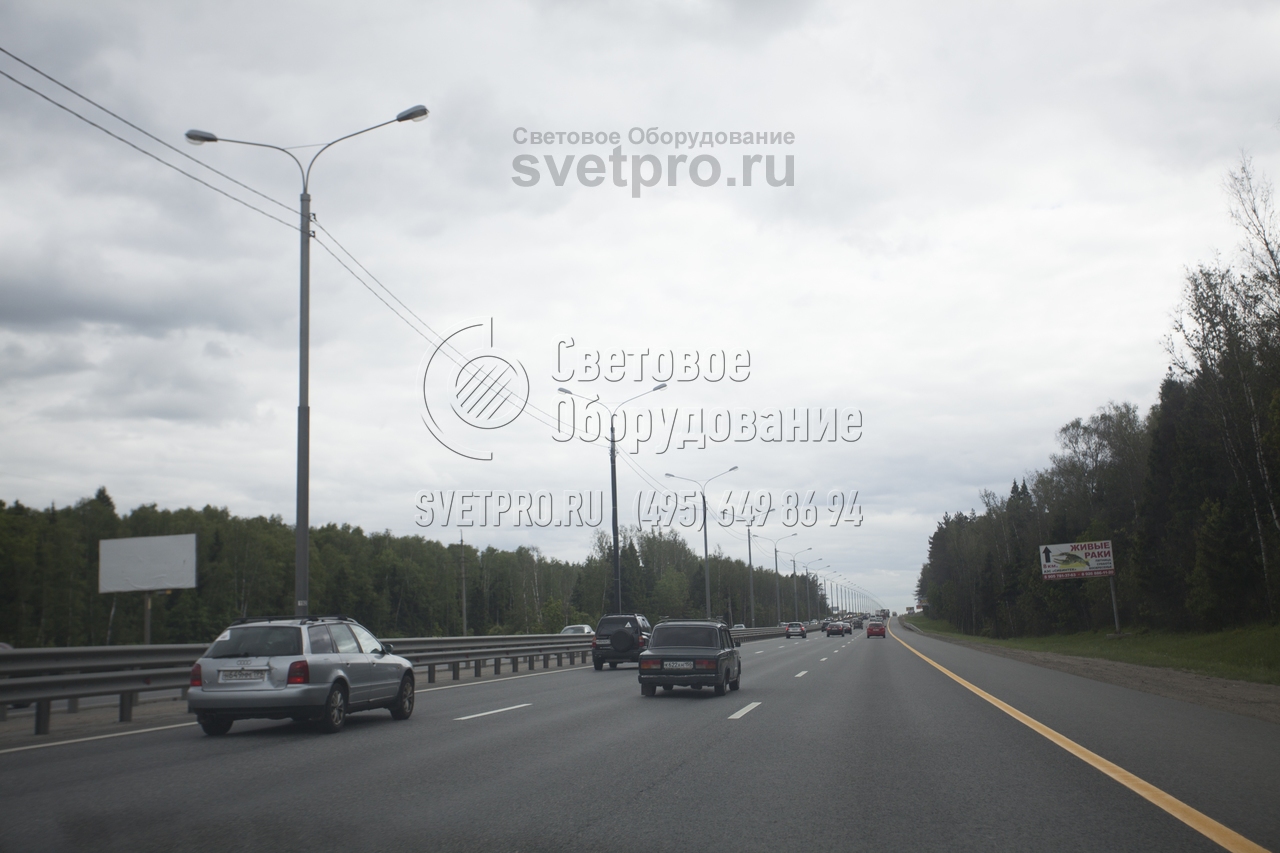

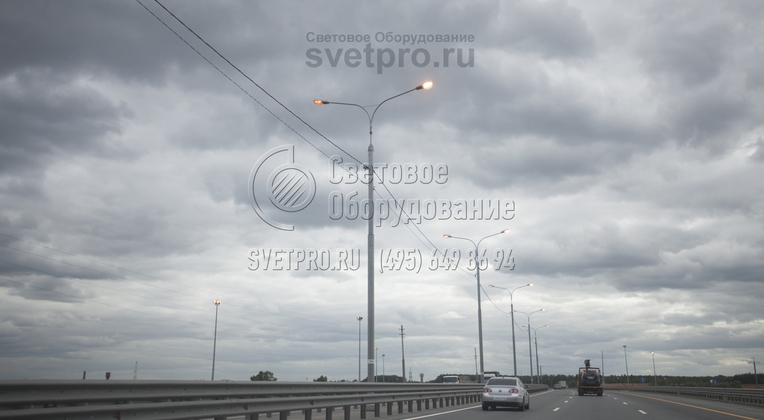

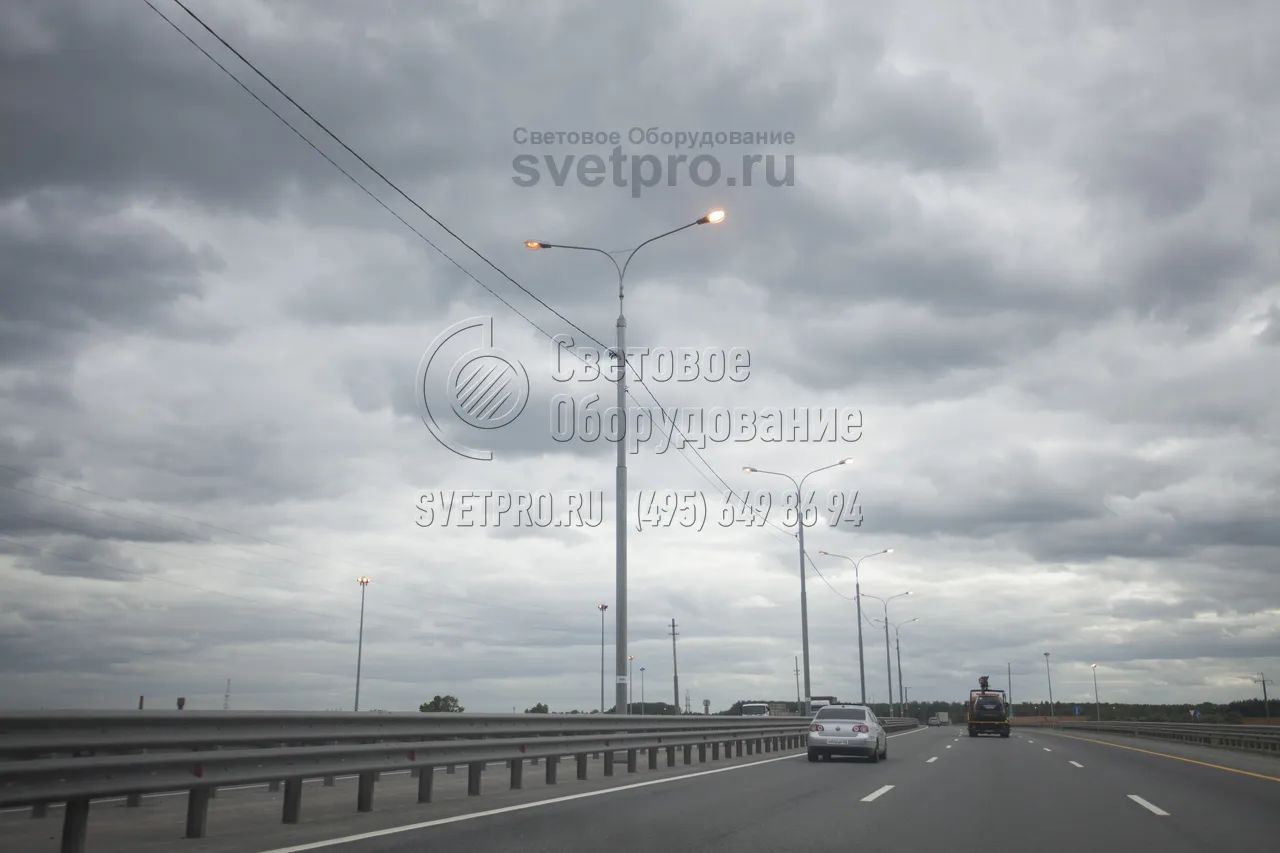

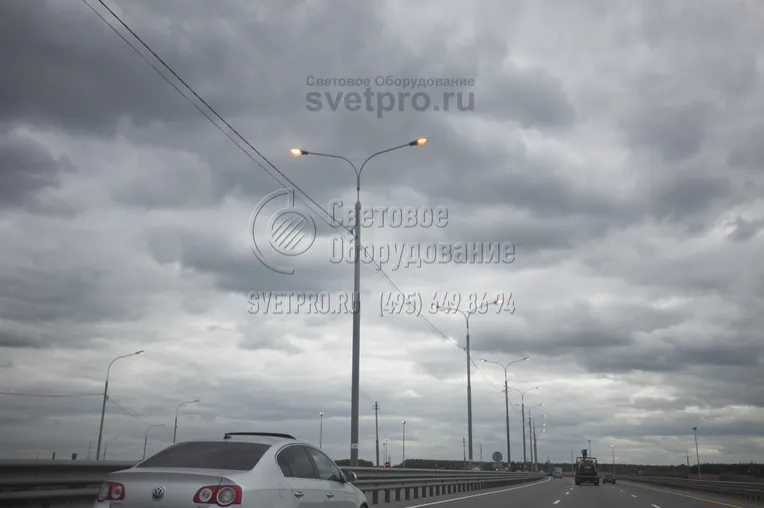

7. На фото изображены трубчатые опоры с кронштейнами с длинными выносами. Рожки кронштейна размещаются под углом в 180 градусов относительно друг друга. Благодаря этому с помощью одной опоры можно осветить дорожное полотно в обеих направления и уменьшить число опор на обочине. -

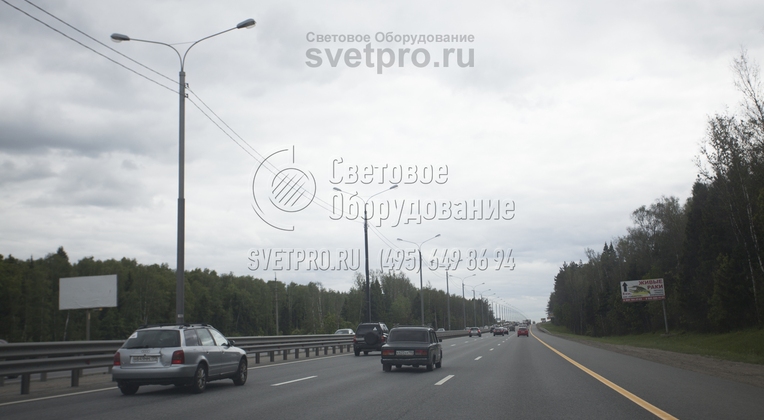

8. Трубчатые опоры, сделанные из круглого трубного проката, защищаются с помощью слоя цинка, который наносится в ваннах с расплавленным металлом. Он не только предотвращает коррозию, но и защищает от агрессивных веществ, которыми обрабатывается дорожное полотно в зимнее время. -

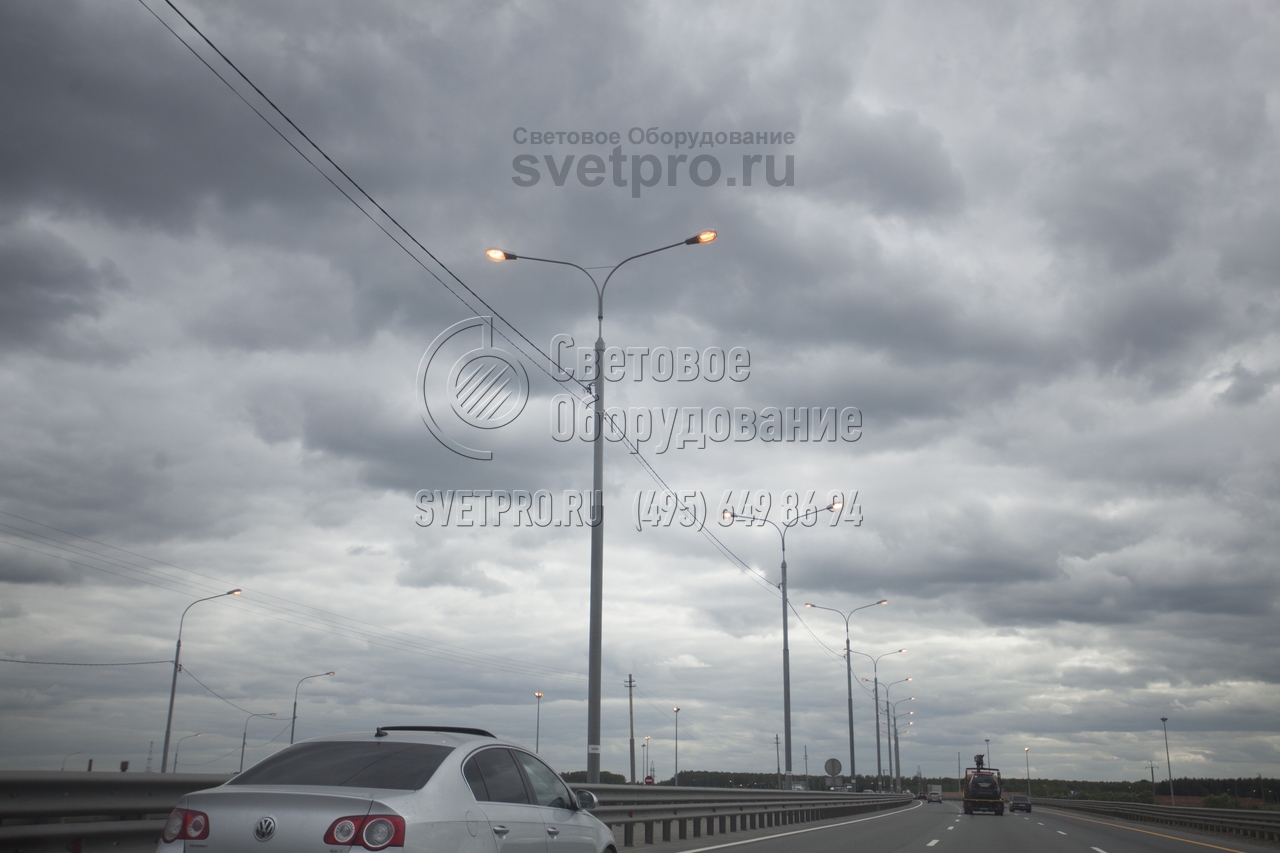

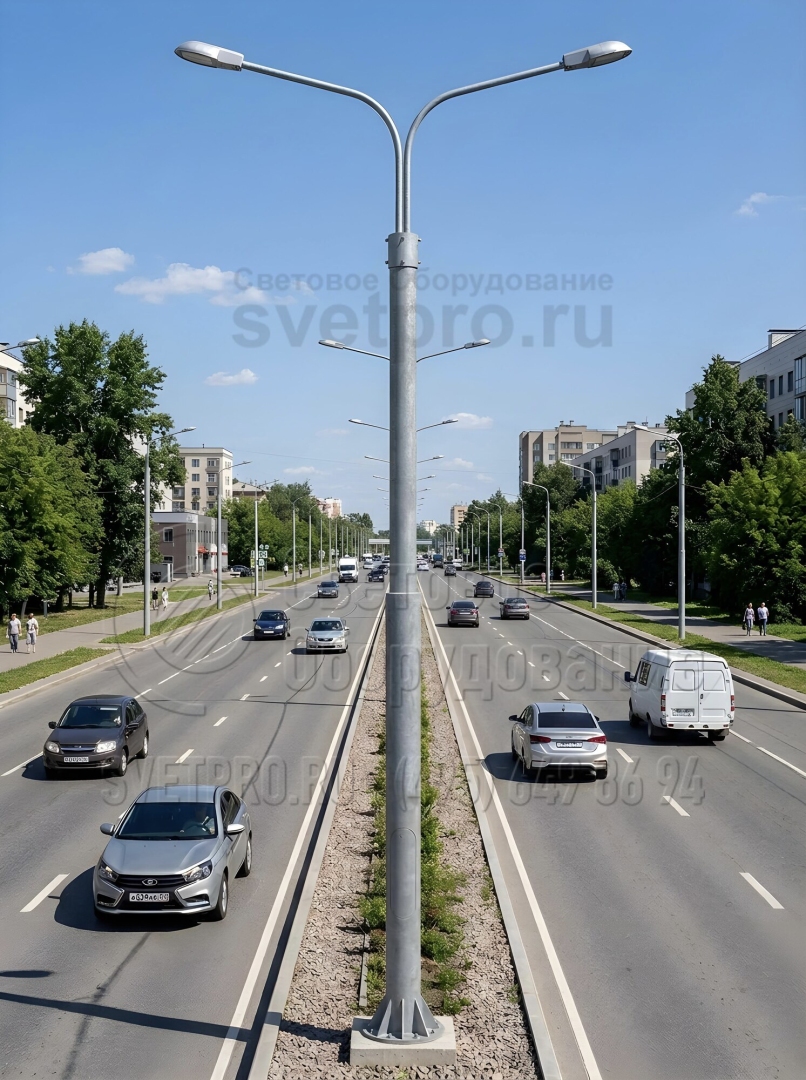

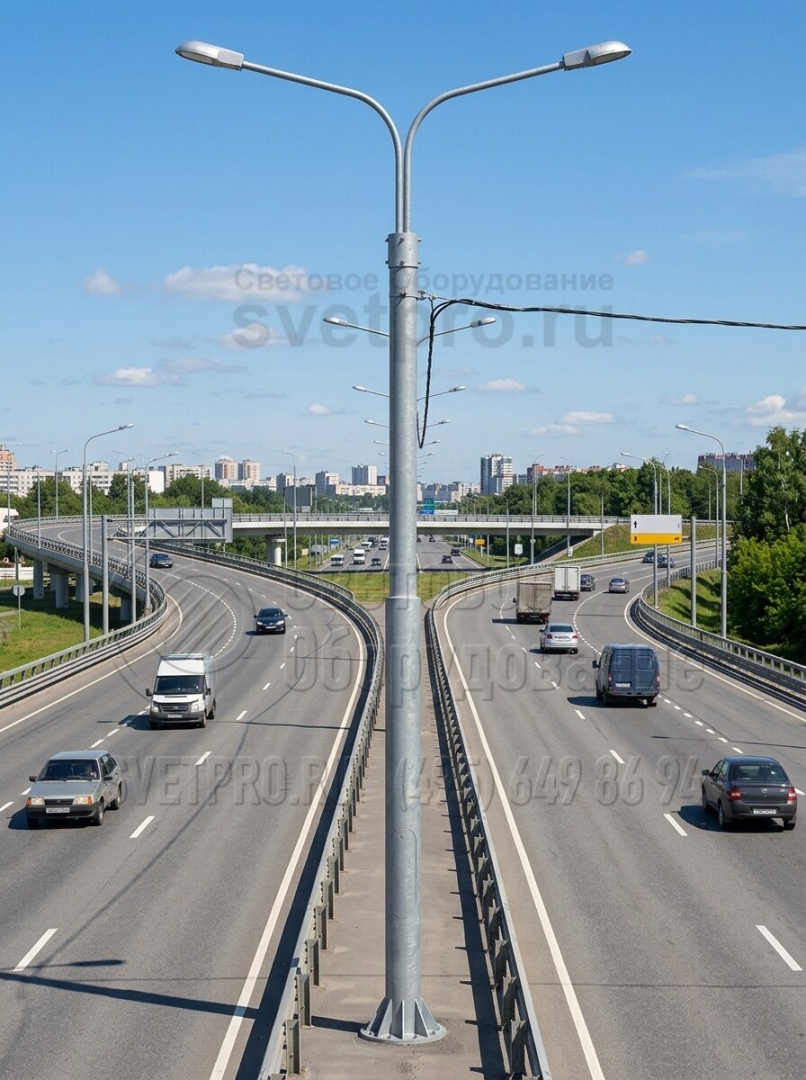

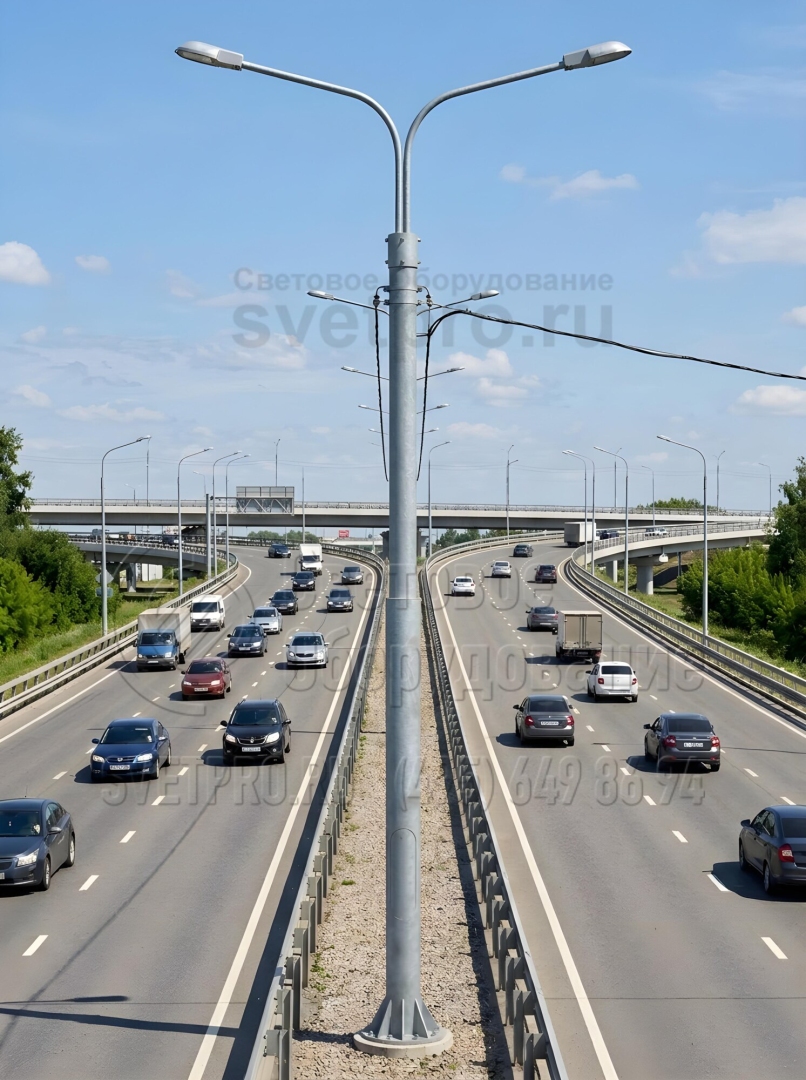

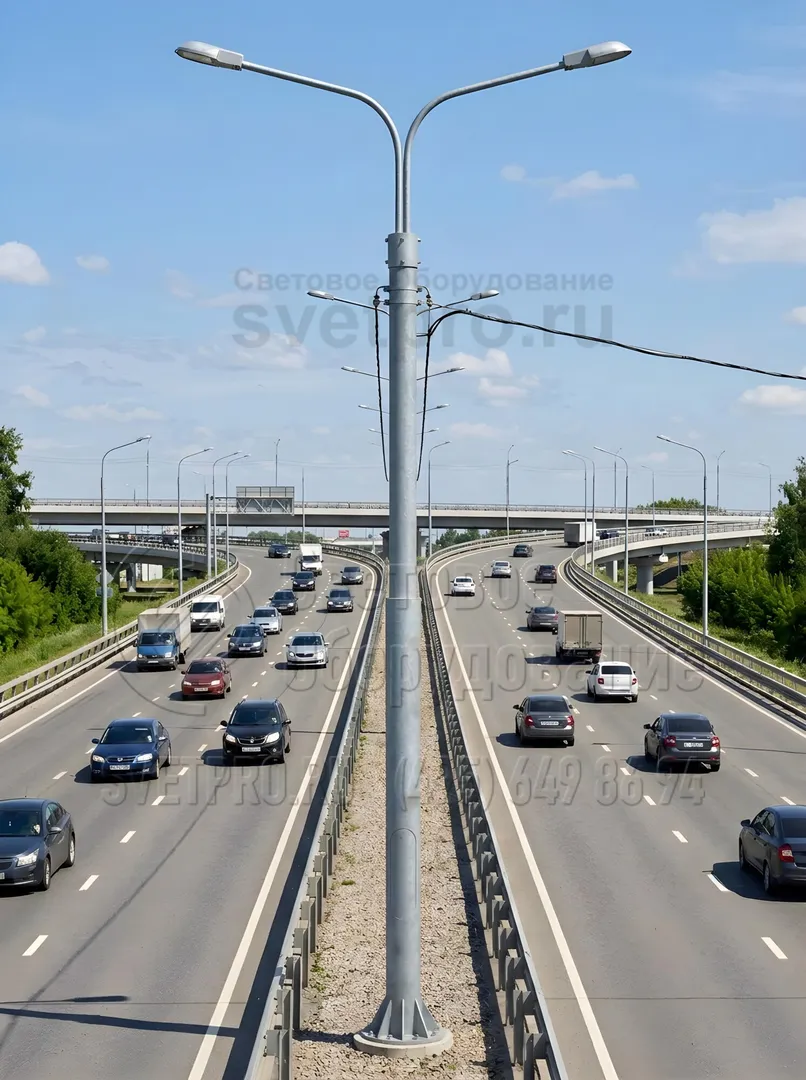

9. На фото изображен классический способ применения трубчатых опор с фланцевой установкой. Обратите внимание, что для этих моделей используются кронштейны с обечайкой. В примере покупатель выбрал кронштейны с двумя рожками, которые расположены напротив друг друга.
