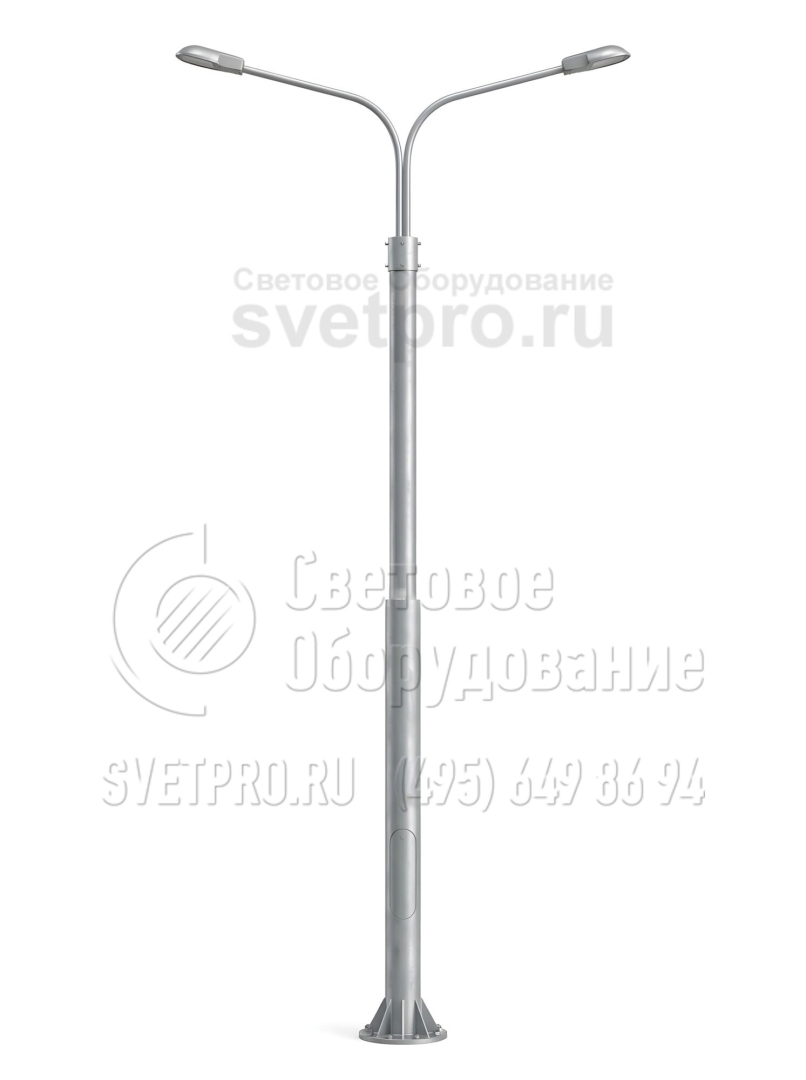

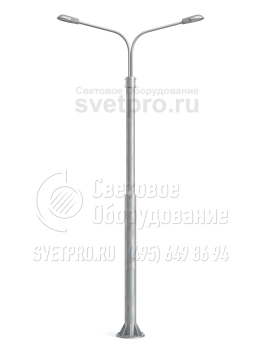

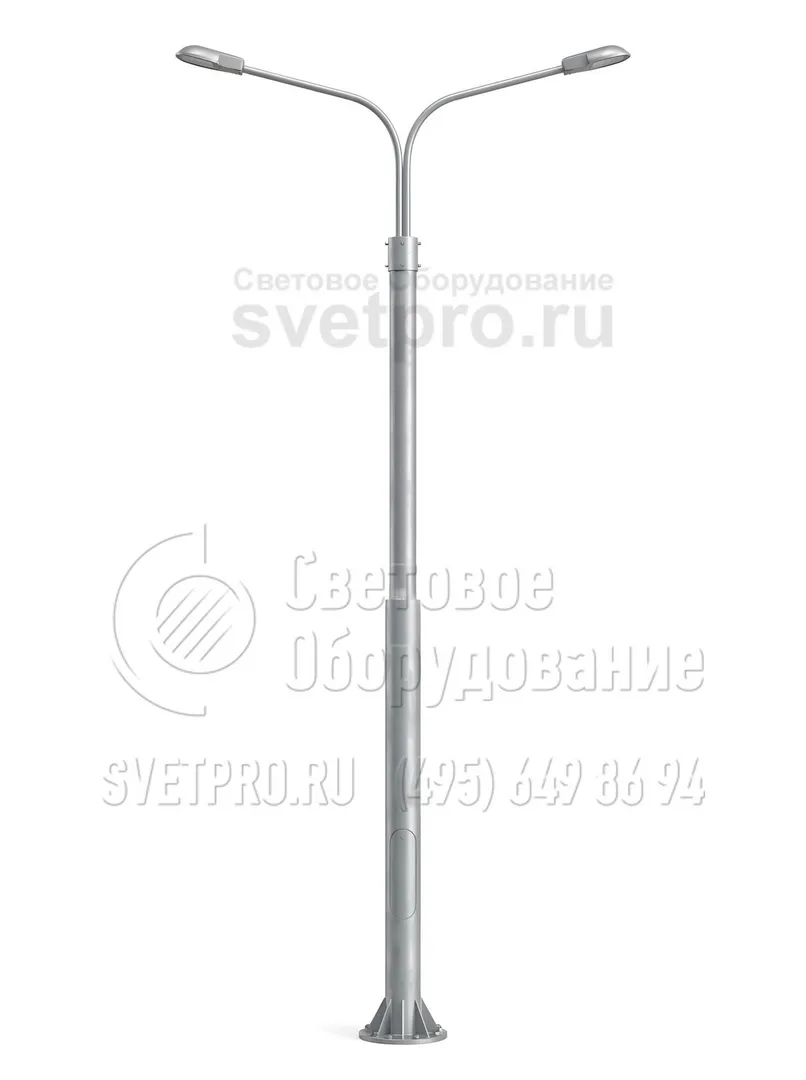

СФ-400-11 Опора силовая фланцевая трубчатая высота 11 метров
Область применения: |
|
Назначение: |
|

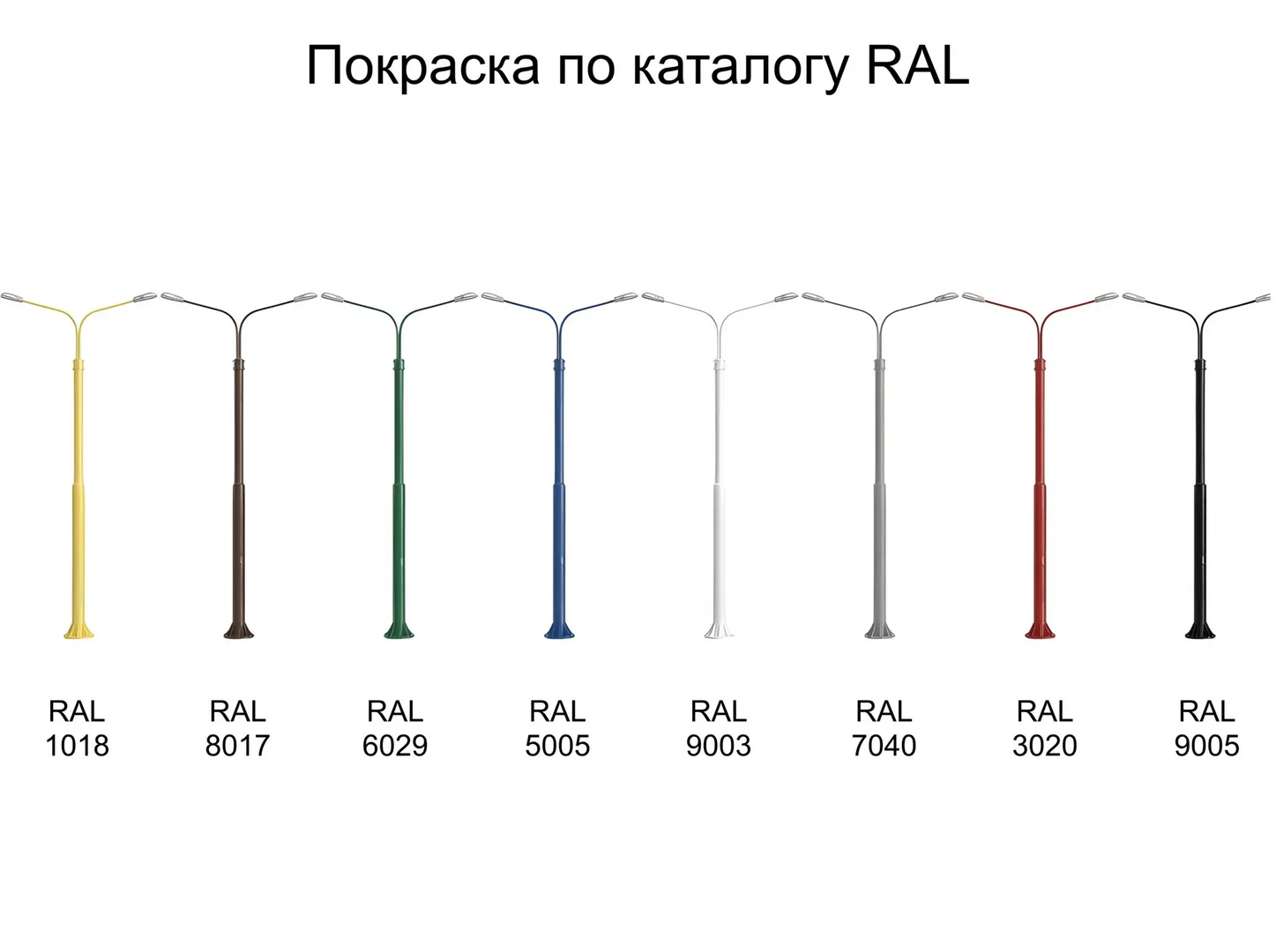

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФ-400-11 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Размер фланца: | 450/460 мм |
Нижний диаметр: | 219/273 мм |
Верхний диаметр: | 168/219 мм |
Вес: | 421/533 кг |
Высота: | 11 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

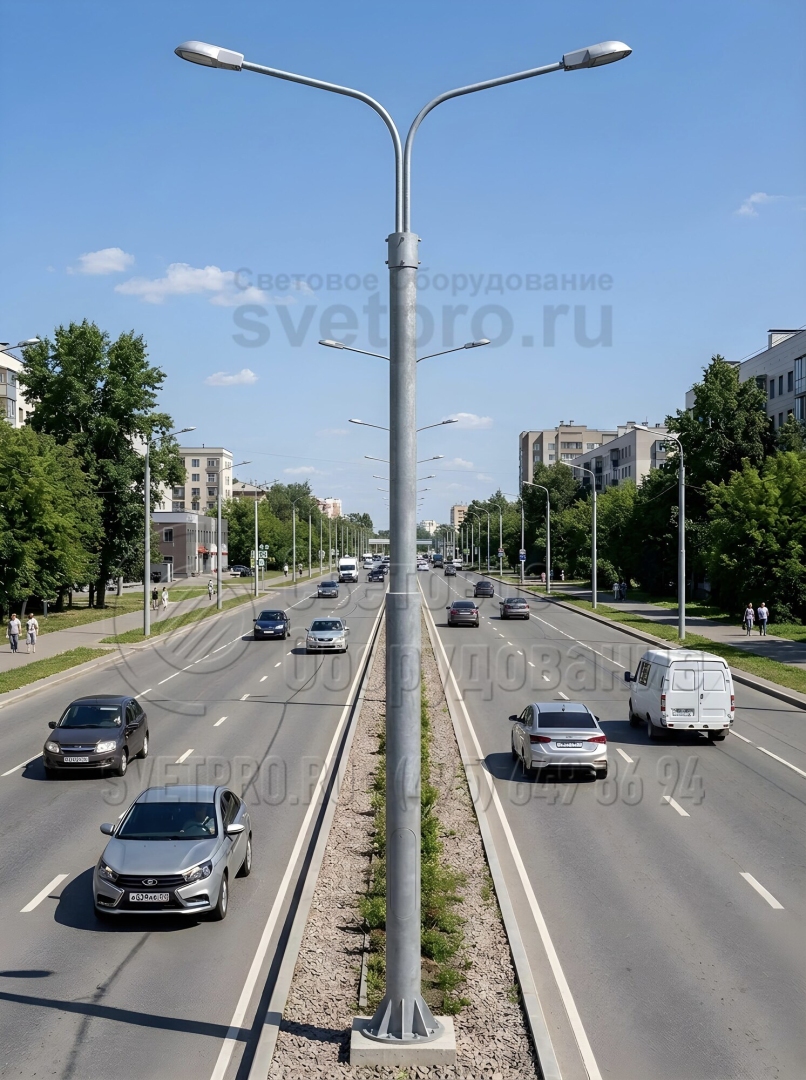

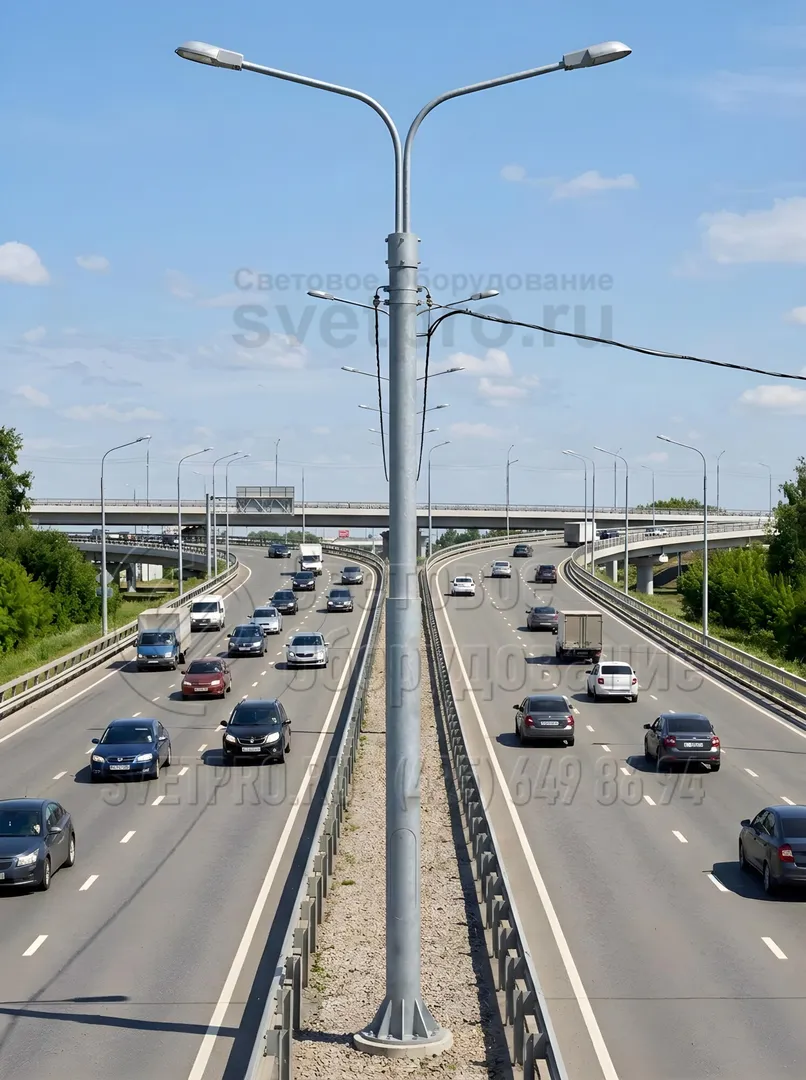

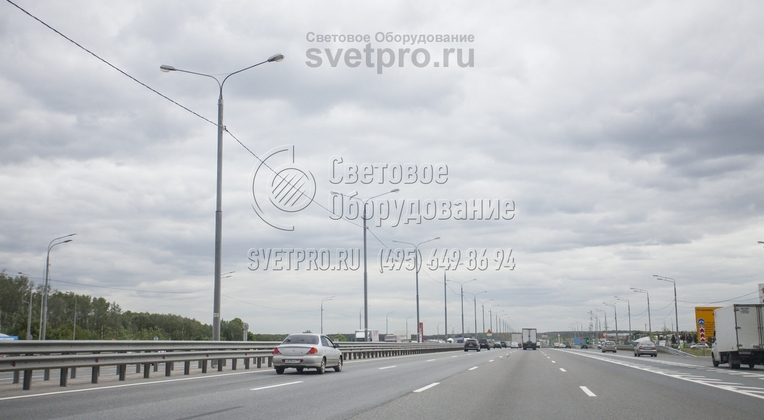

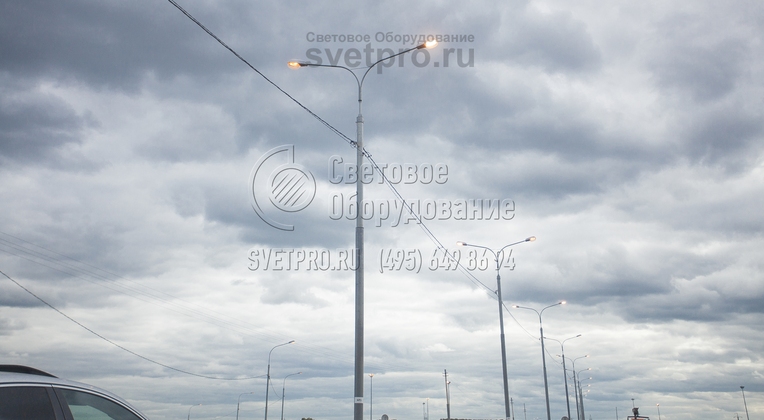

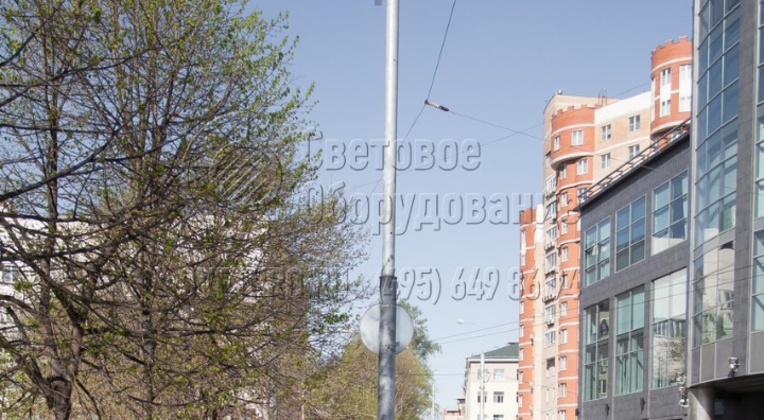

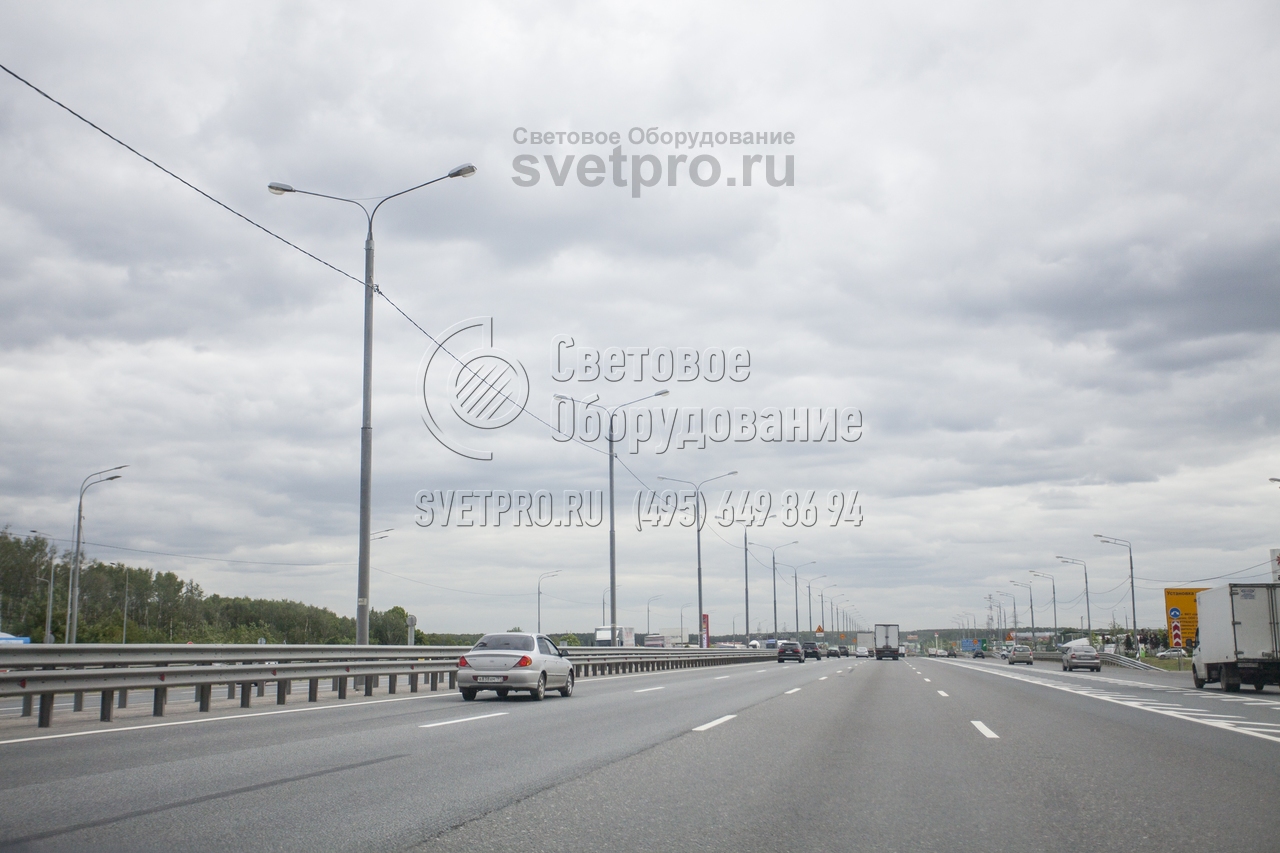

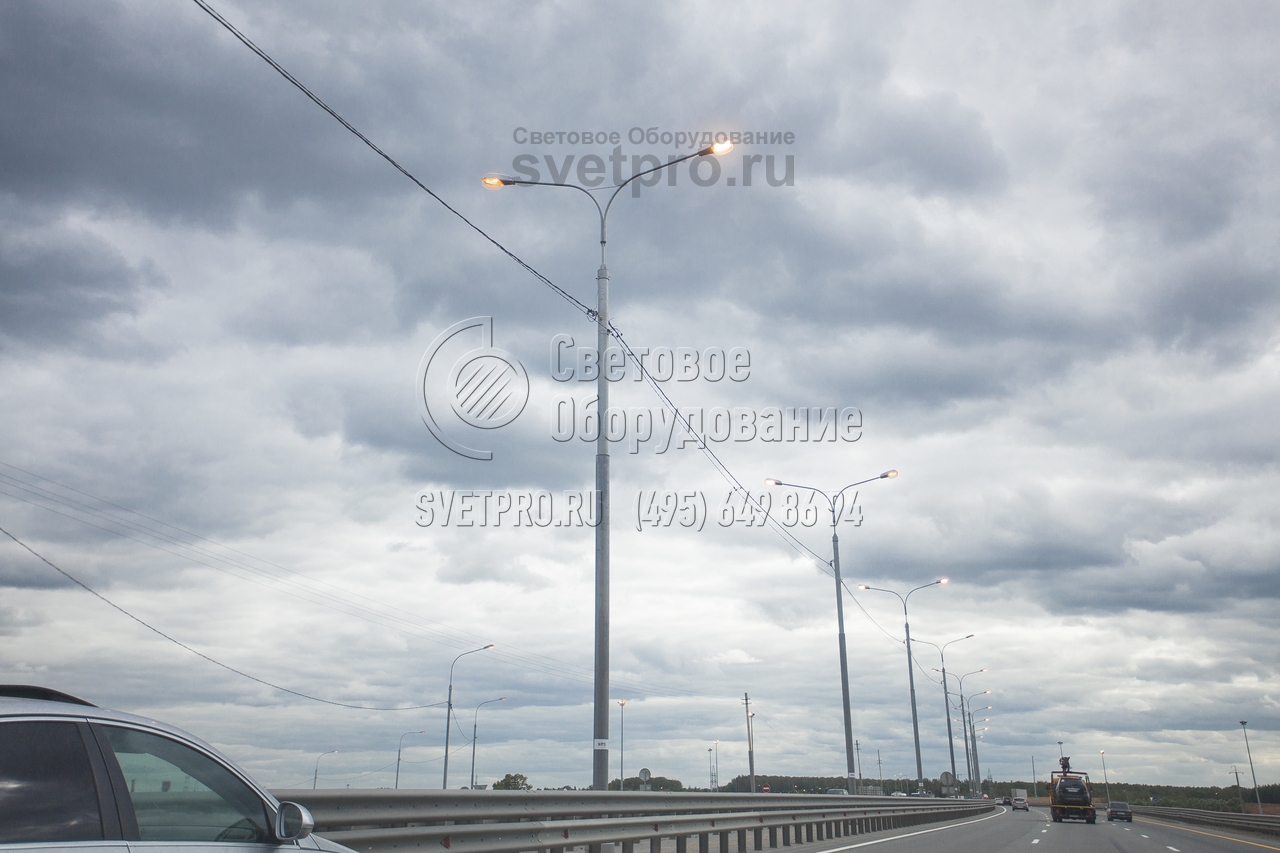

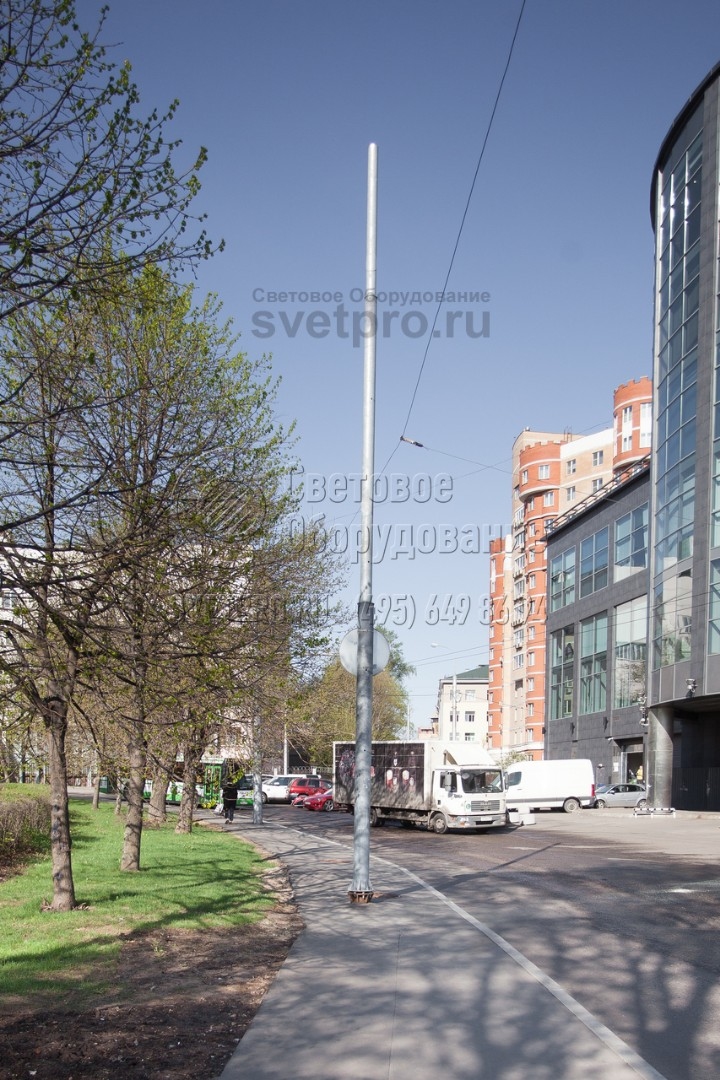

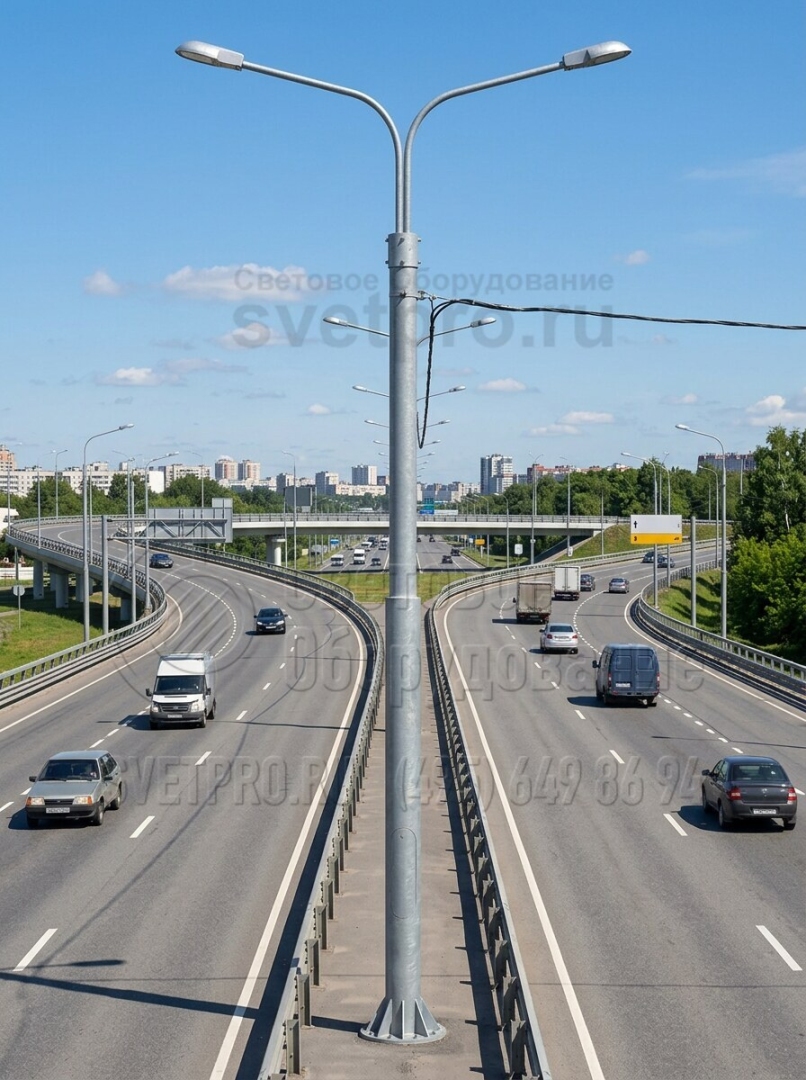

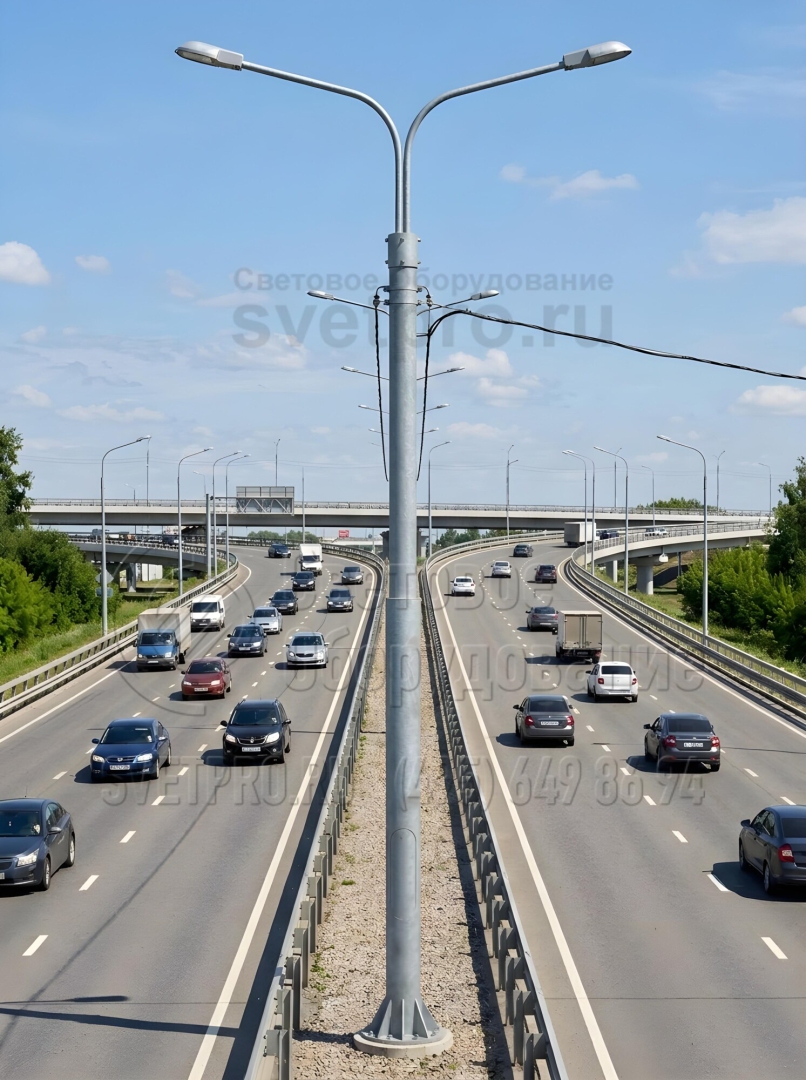

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФ-400-11,0-01**-ц | ЗФ-24/8/Д360-2,5-б | 421 | О2, П2 | 400 | 11000 | 2500 | 5250 | 219 | 168 | М24 | 8 | 450 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Силовая фланцевая опора СФ-400-11 относится к металлоизделиям, рассчитанным на высокие нагрузки, что позволяет использовать ее для подвеса СИП, организации воздушного подвода кабельных систем, создания необходимого уровня освещения на различных территориях и объектах. Для размещения светотехники в верхней части опоры предусмотрена установка кронштейнов различного типа. Высота 11 м и возможность подключения мощных светильников и прожекторов позволяет использовать столбы с целью освещения различных объектов, а также открытых территорий.
При изготовлении конструкций применяется качественный трубный прокат. Модель представляет собой сочетание двух труб, имеющих разный диаметр. Опора подвергается горячему цинкованию, что создает на поверхности металла защитный слой, предотвращающий развитие коррозии, а также защищающий изделие от негативного воздействия внешних факторов.
Установка опорной конструкции выполняется на бетонное основание. Монтаж осуществляется на фланец, расположенный в нижней части опоры, соединяемый с закладным элементом фундамента с помощью монтажного набора.
