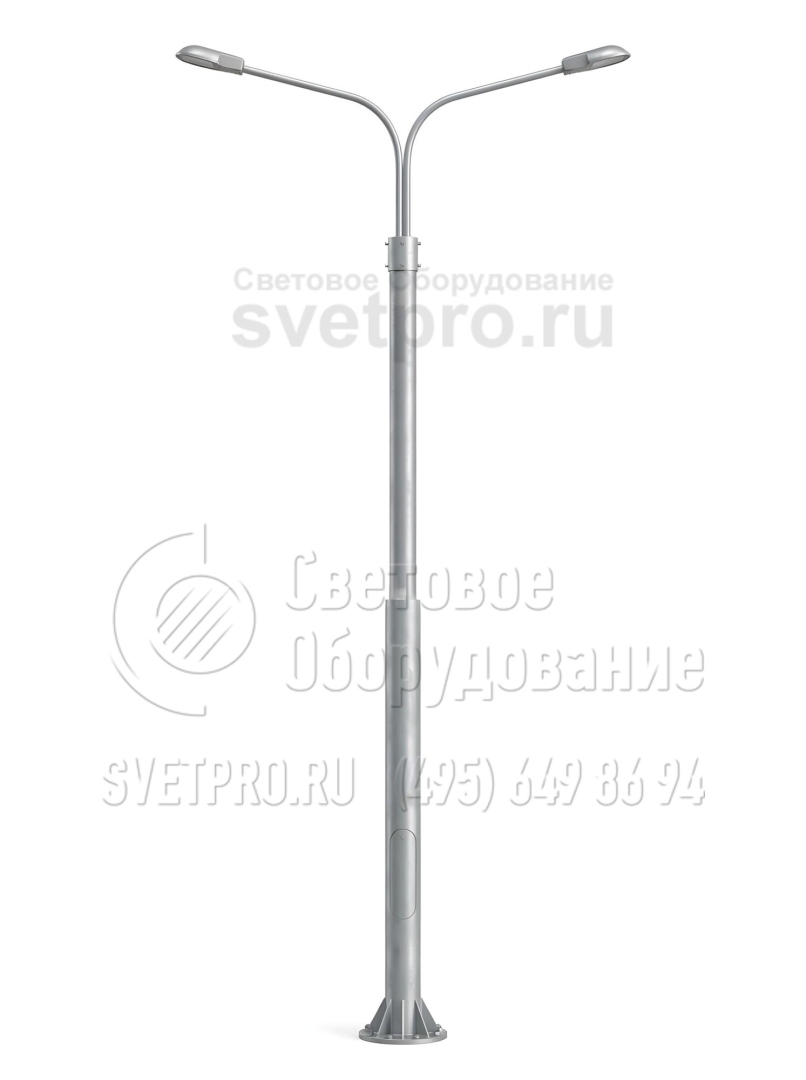

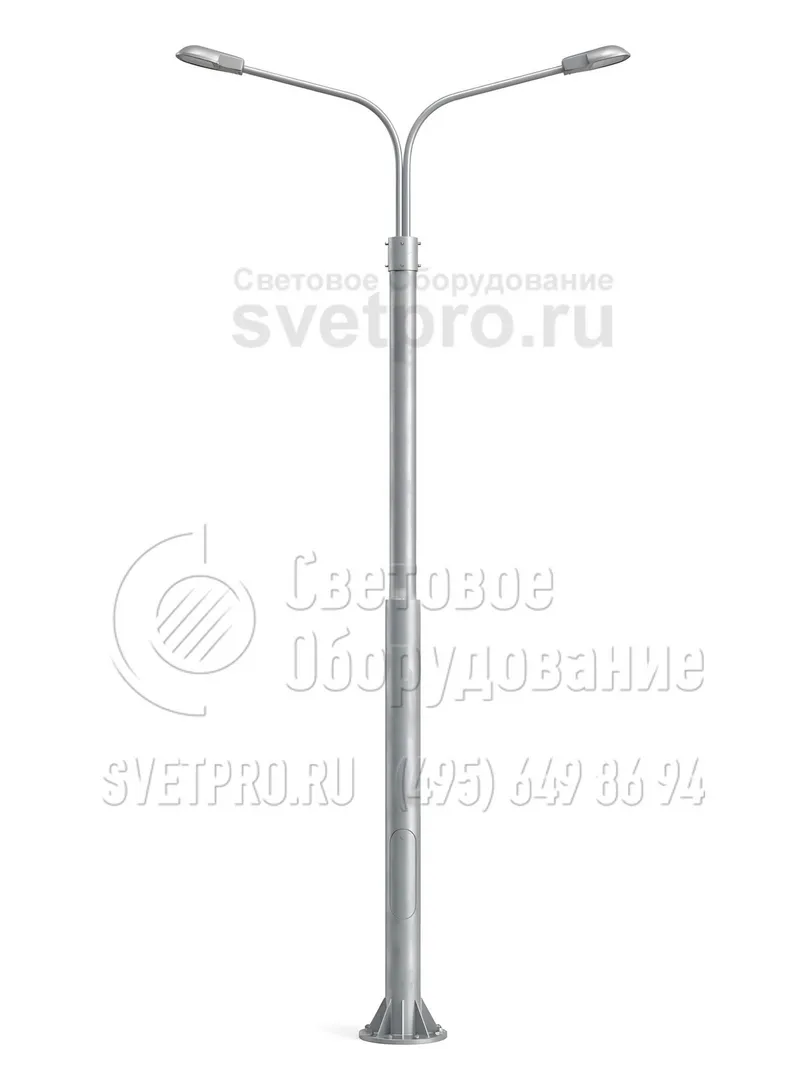

СФ-700-11 Опора силовая фланцевая трубчатая высота 11 метров
| Область применения: |
|
| Назначение: |
|

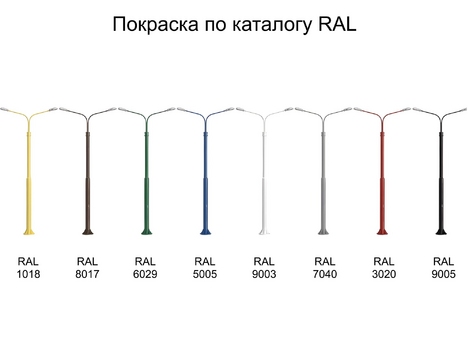

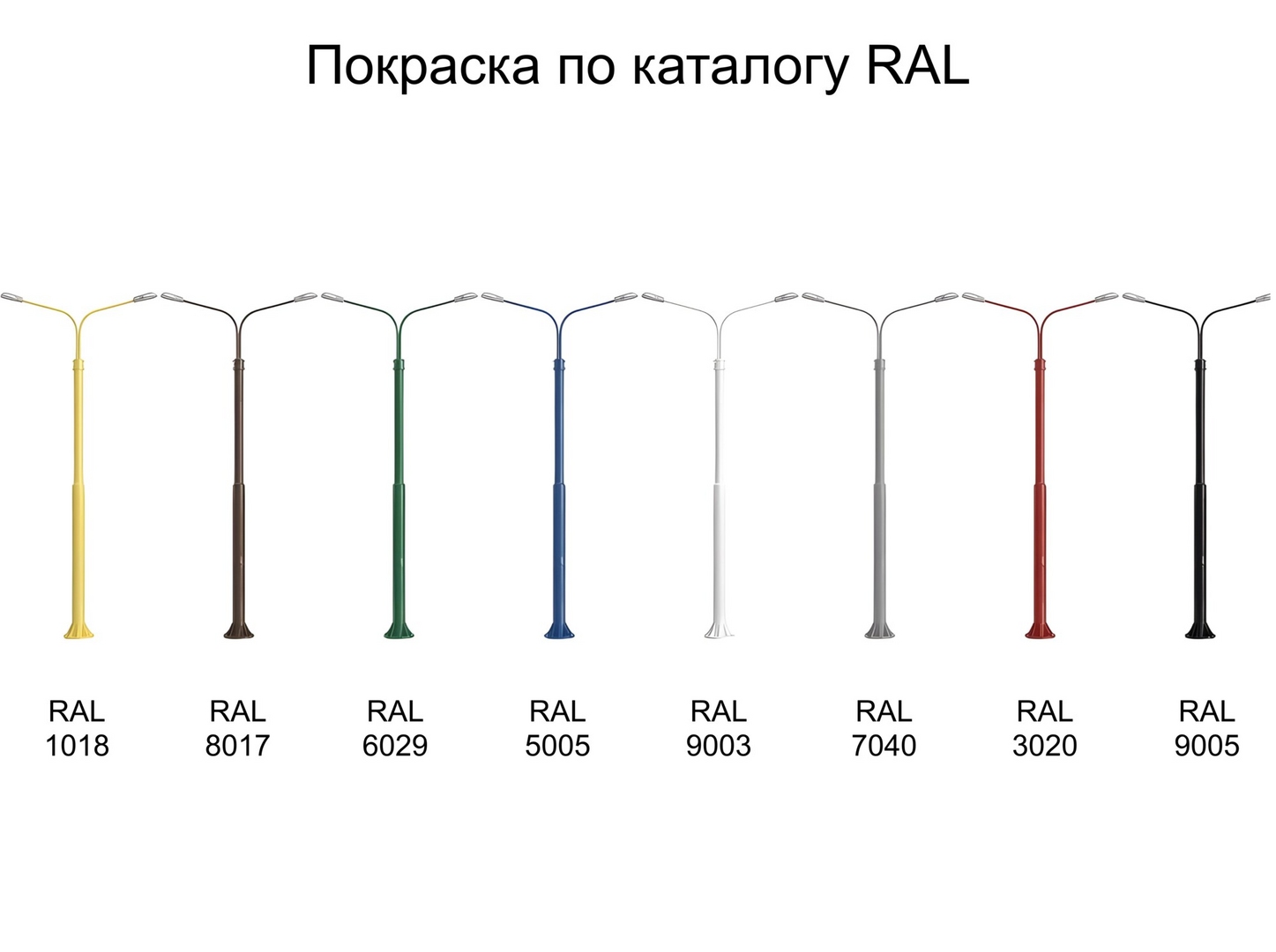

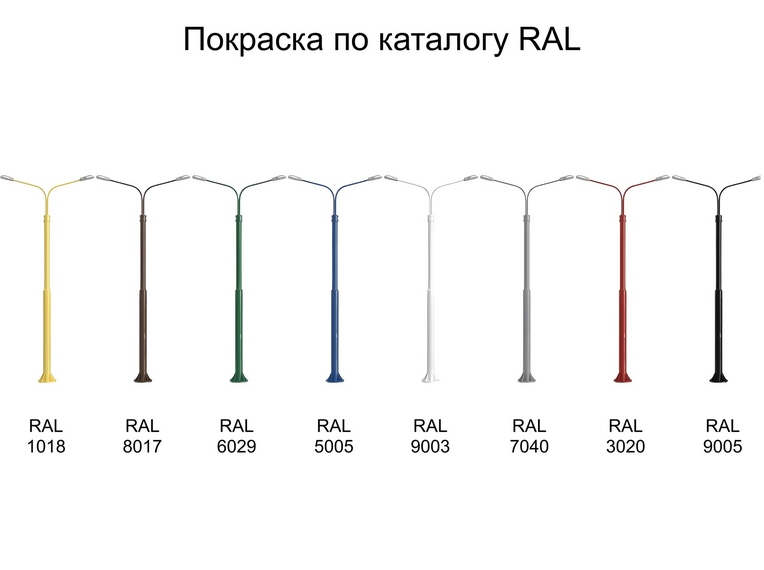

| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФ-700-11 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Размер фланца: | 460 мм |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 533 кг |
| Высота: | 11 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФ-700-11,0-01**-ц | ЗФ-30/8/Д360-3,0-б | 533 | О3, П3 | 700 | 11000 | 3000 | 5250 | 273 | 219 | М30 | 8 | 460 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

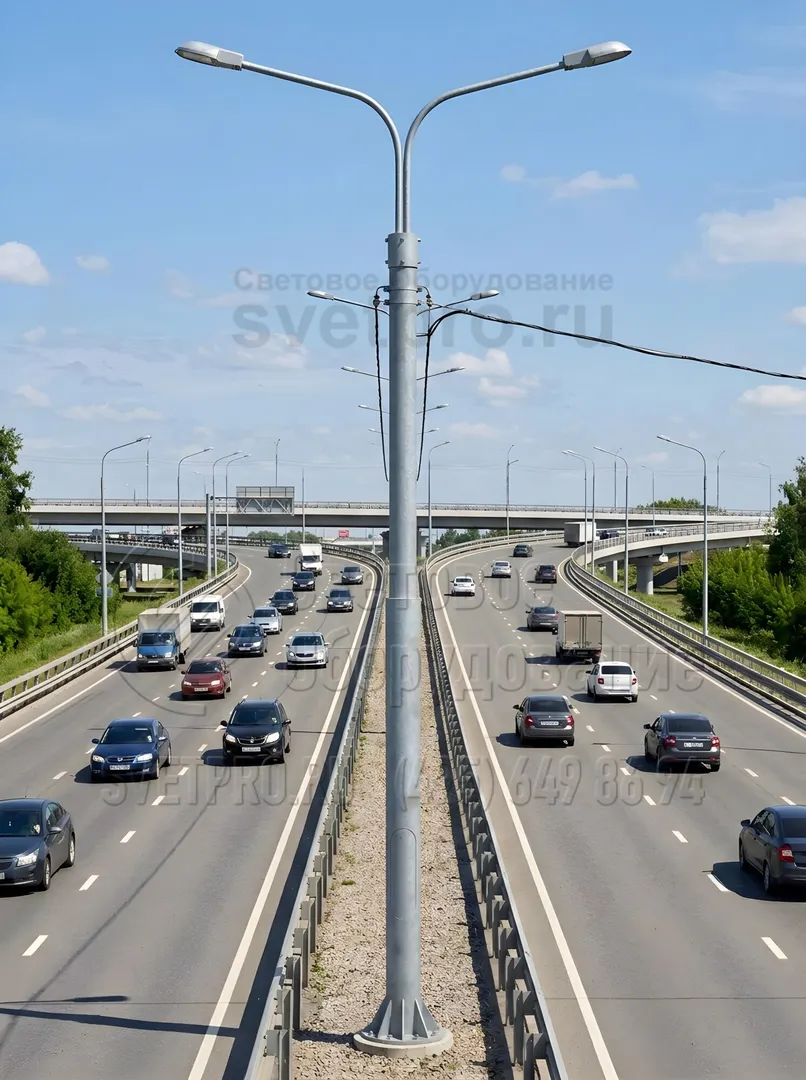

Трубчатая опора СФ-700-11 – высотная конструкция из металла, способная выдерживать нагрузки до 700 кг. Значительная высота опорного столба позволяет размещать светильники на кронштейнах на высоте до 13,5 м для создания равномерной подсветки на открытых территориях. Помимо организации освещения фонарные столбы такого типа используются для воздушной прокладки ЛЭП и подвеса СИП. Конструкция может устанавливаться в регионах с различным климатом.
Основным сырьем при производстве фланцевых опор выступает стальной трубный прокат. Конструкция опоры состоит из двух труб разного диаметра. Для дополнительной защиты изделие обрабатывается горячим цинкованием, что предотвращает воздействие негативных факторов внешней среды, а также развитие коррозии. Слой цинка на металле увеличивает срок эксплуатации опор до 30 лет.
Опора СФ-700-11 монтируется на бетонное основание. Для создания требуемой устойчивости конструкции в подземной части предусмотрено фланцевое соединение, на которое она фиксируется с закладным металлическим элементом.
фото с объектов
Фотогалерея
-

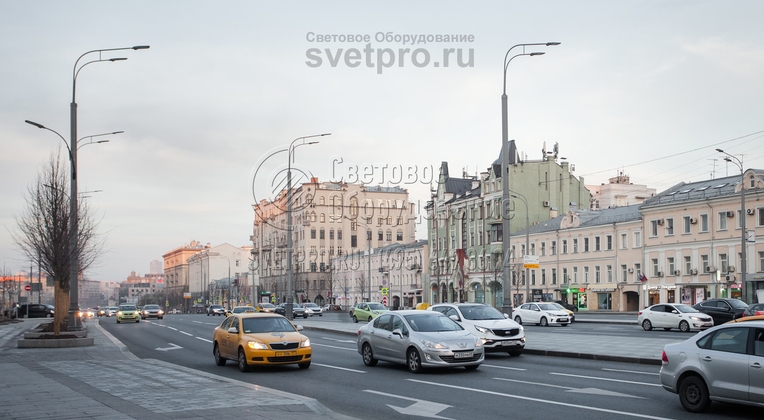

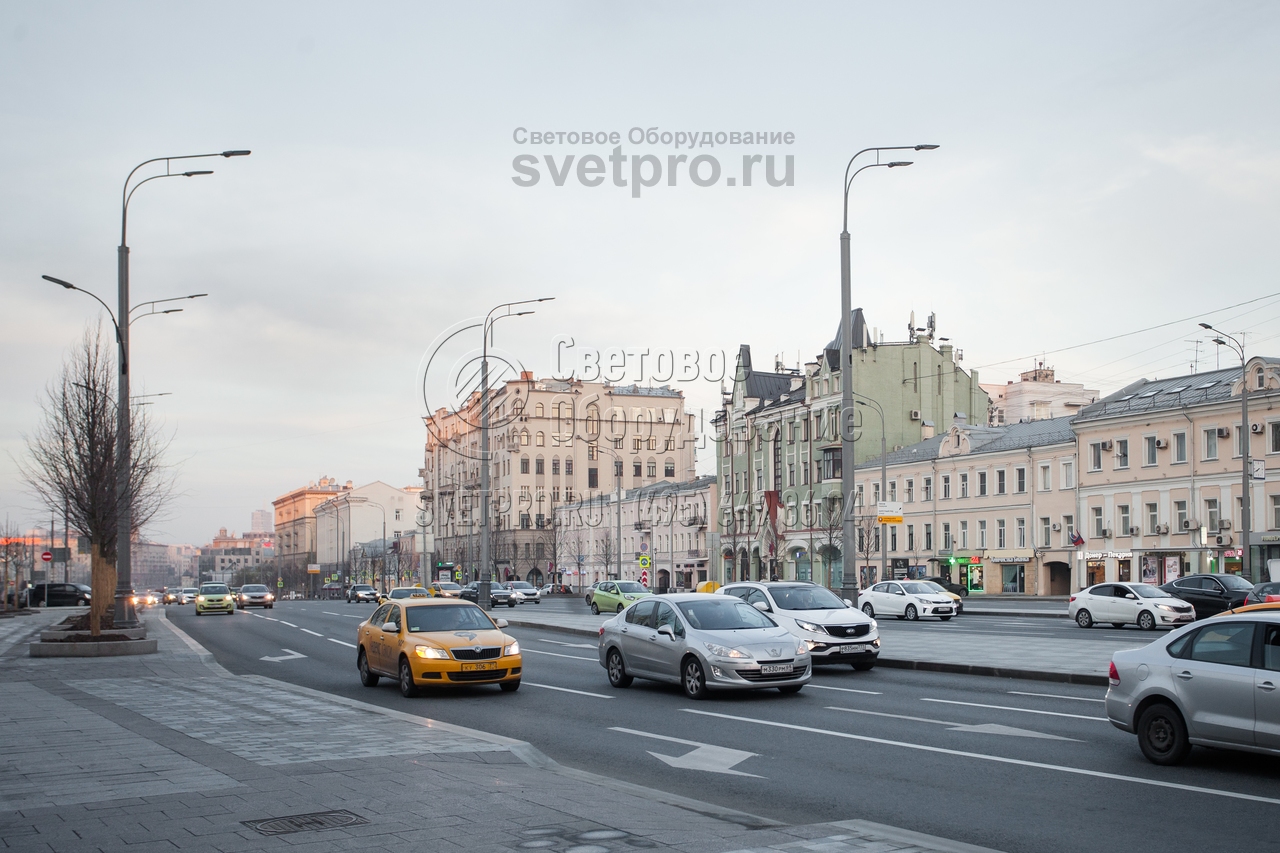

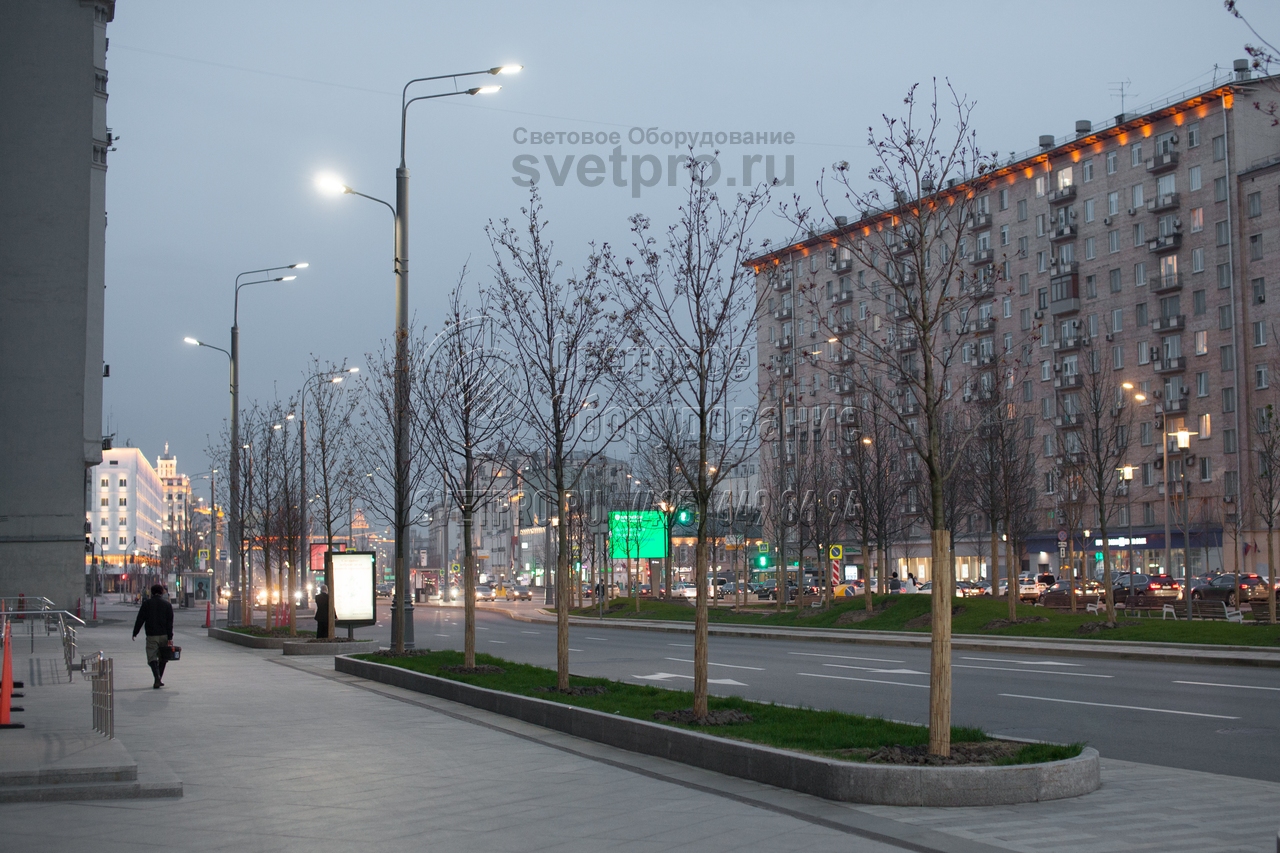

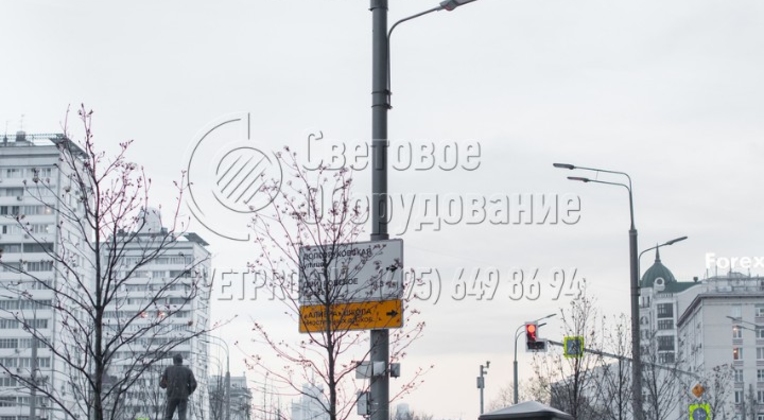

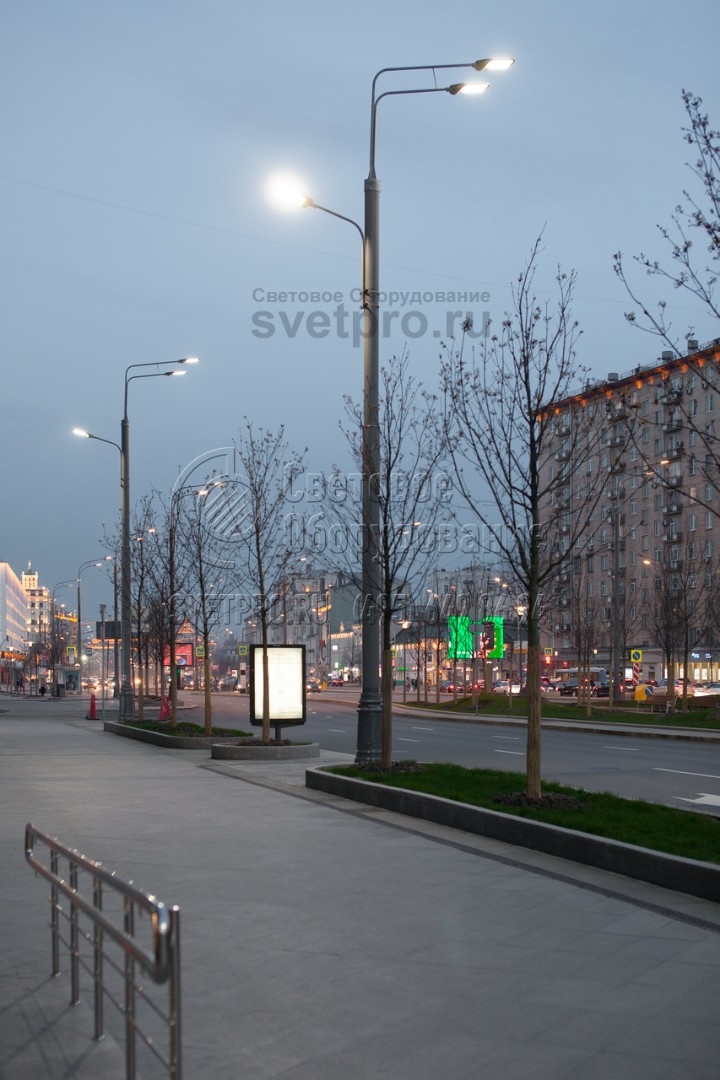

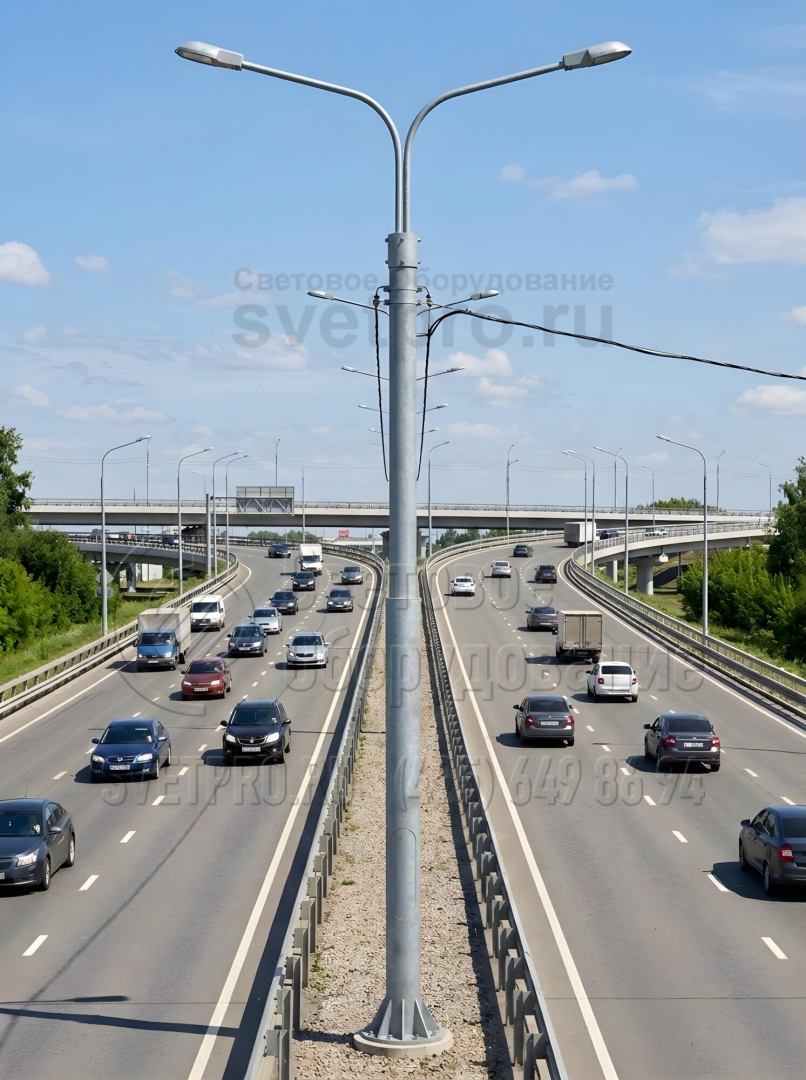

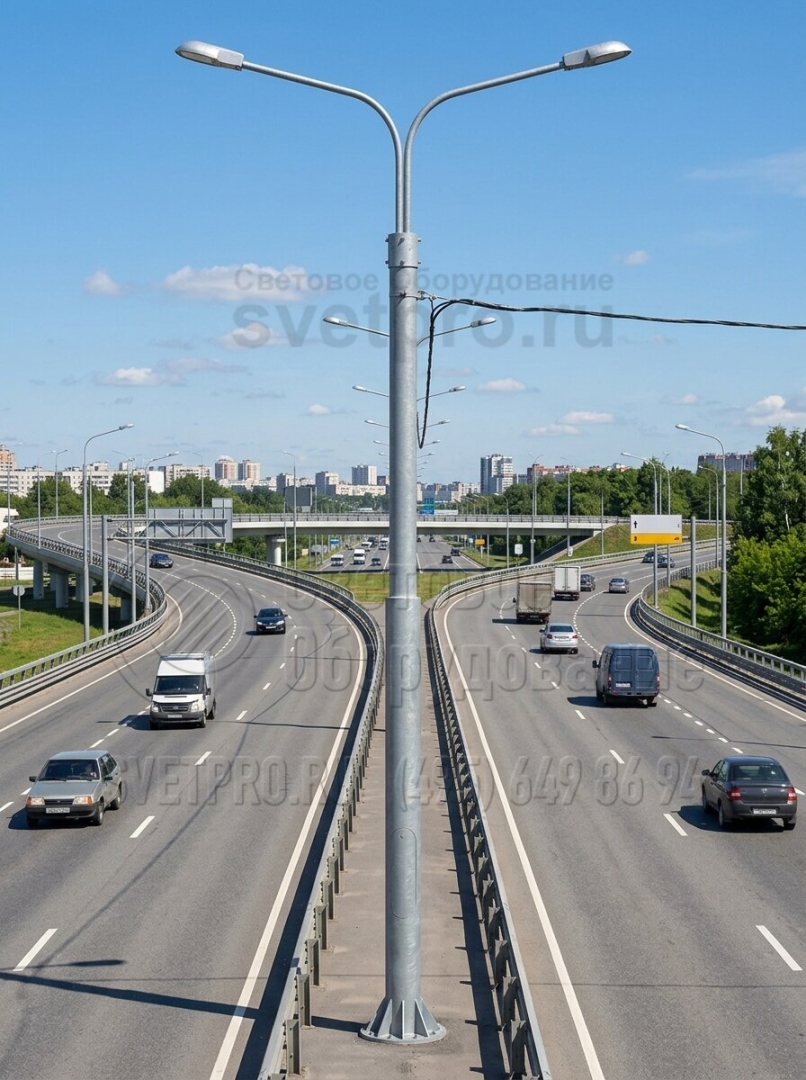

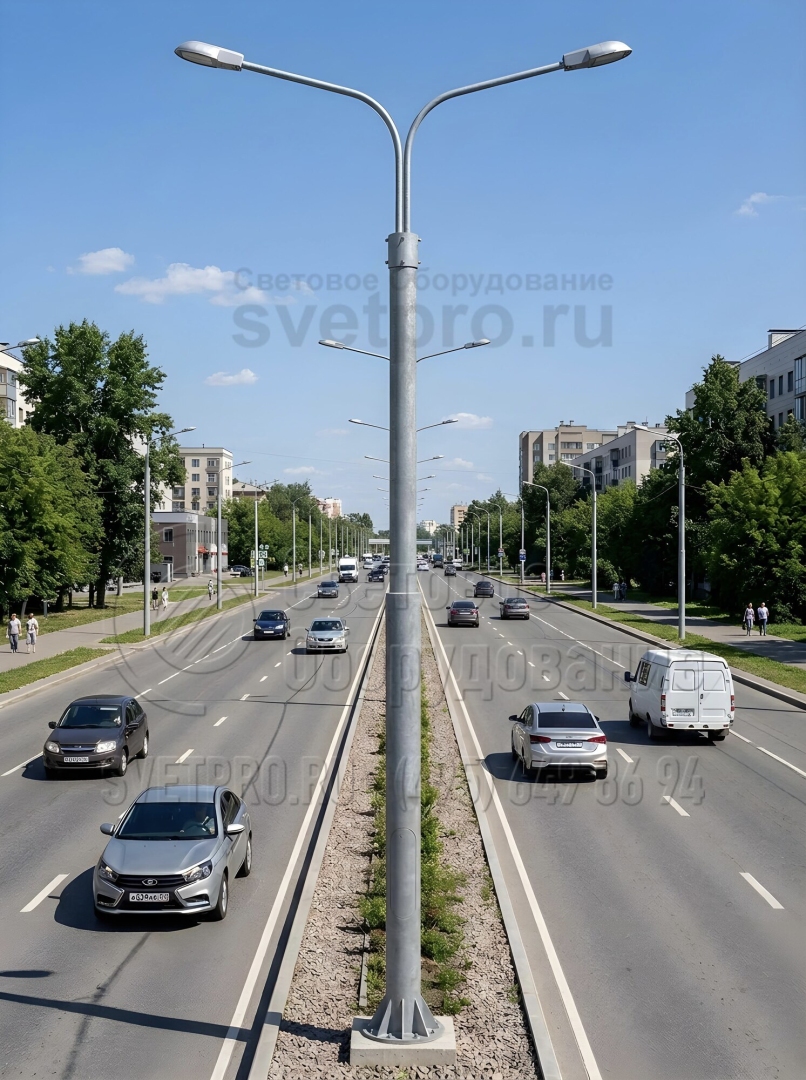

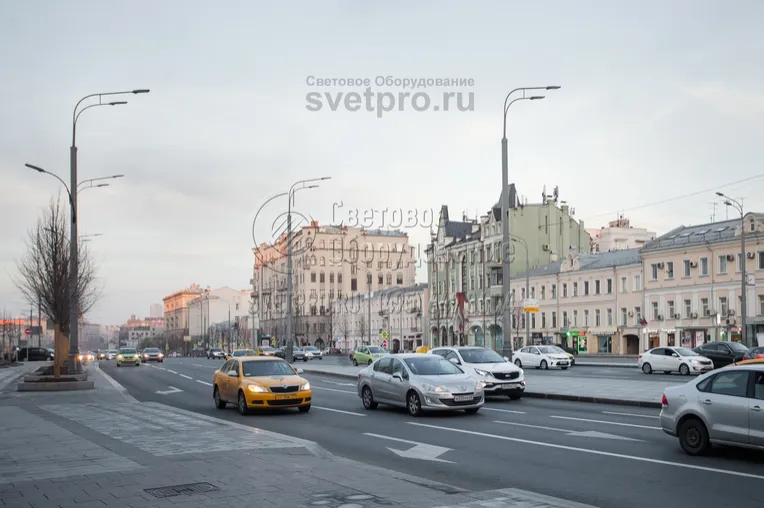

1. Опоры на фото имеют высоту от уровня земли до оголовка 11 метров. Но световые приборы расположены еще выше за счет большой длины кронштейна. Для яркого освещения дороги используются кронштейны с двумя рожками, которые направлены в одну сторону. На них ставится 2 светильника.
-

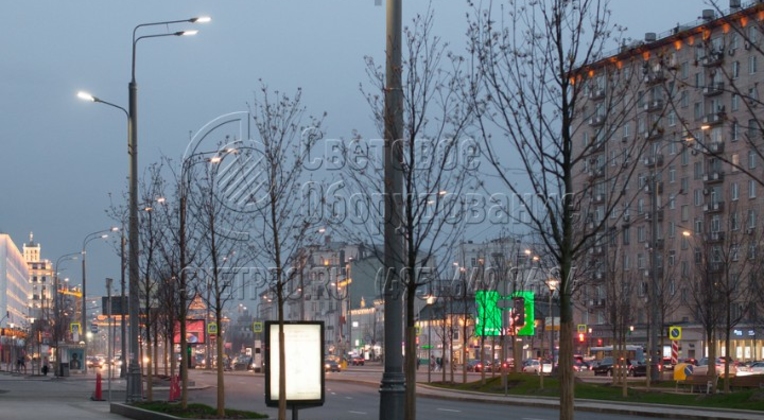

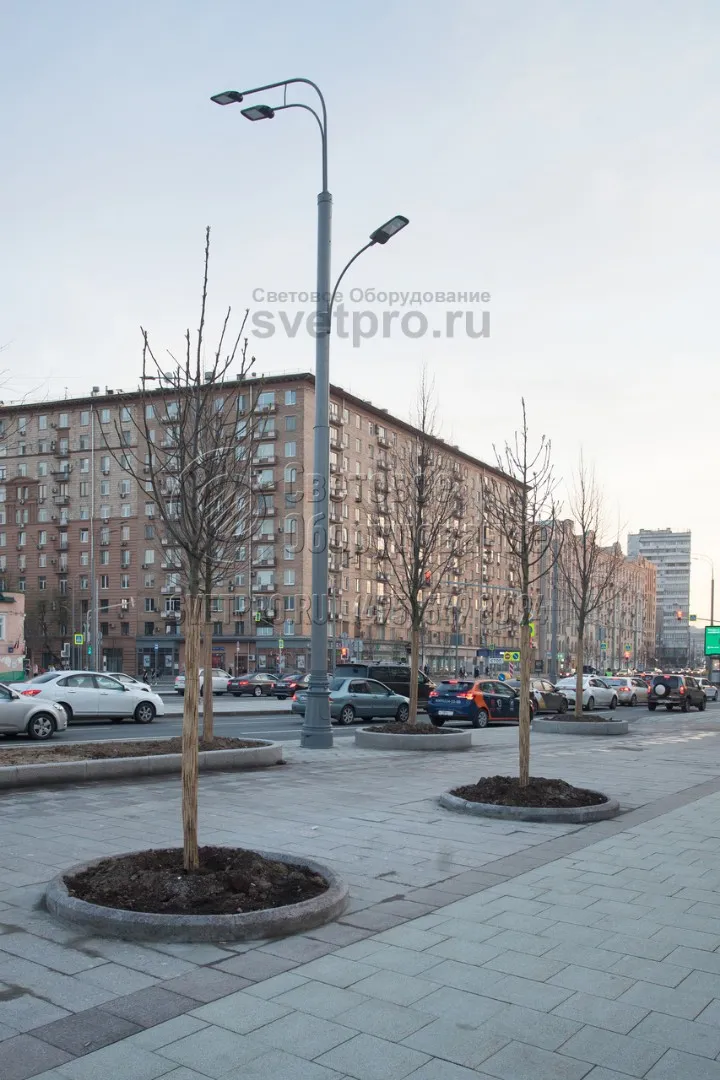

2. Материалом для изготовления опор, представленных на фото, служит трубный прокат. Производителю не нужно разрезать листовую сталь на детали и гнуть их в ствол. Для сборки достаточно сварить друг с другом несколько труб. Снижение себестоимости производства уменьшает цену изделий. -

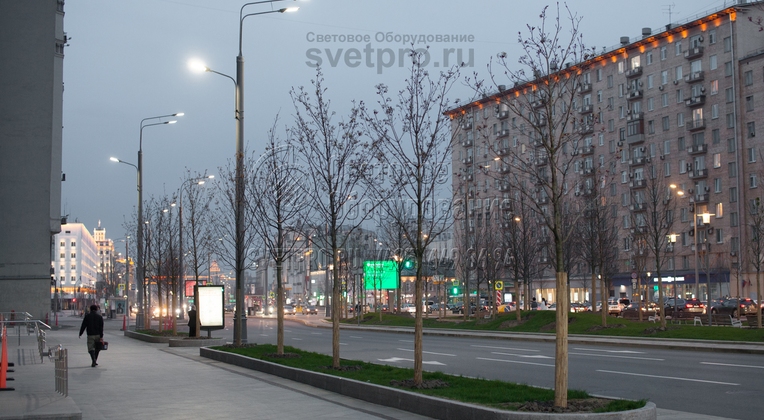

3. При фланцевом способе установки наземная часть опоры крепится на закладную деталь. Но массивная опорная площадка ухудшает внешний вид улицы. Для ее украшения используется декоративная тумба. Она делается из чугуна или пластика, имеет отверстие для доступа к технологическому лючку опоры. -

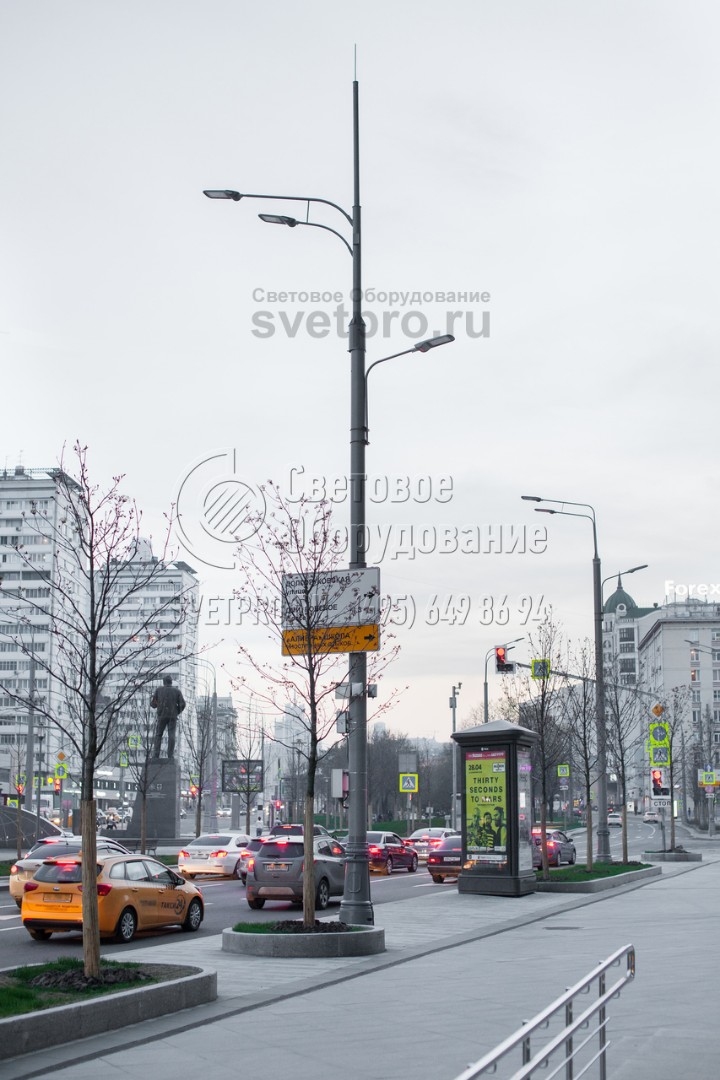

4. Опора типа СФ может использоваться как молниеотвод. Для этого на ее оголовок вместе с кронштейном под светильники устанавливается штырь молниеприемника. В защищенную зону входят все объекты, которые находятся в границах конуса с вершиной, совпадающей с верхушкой штыря. -

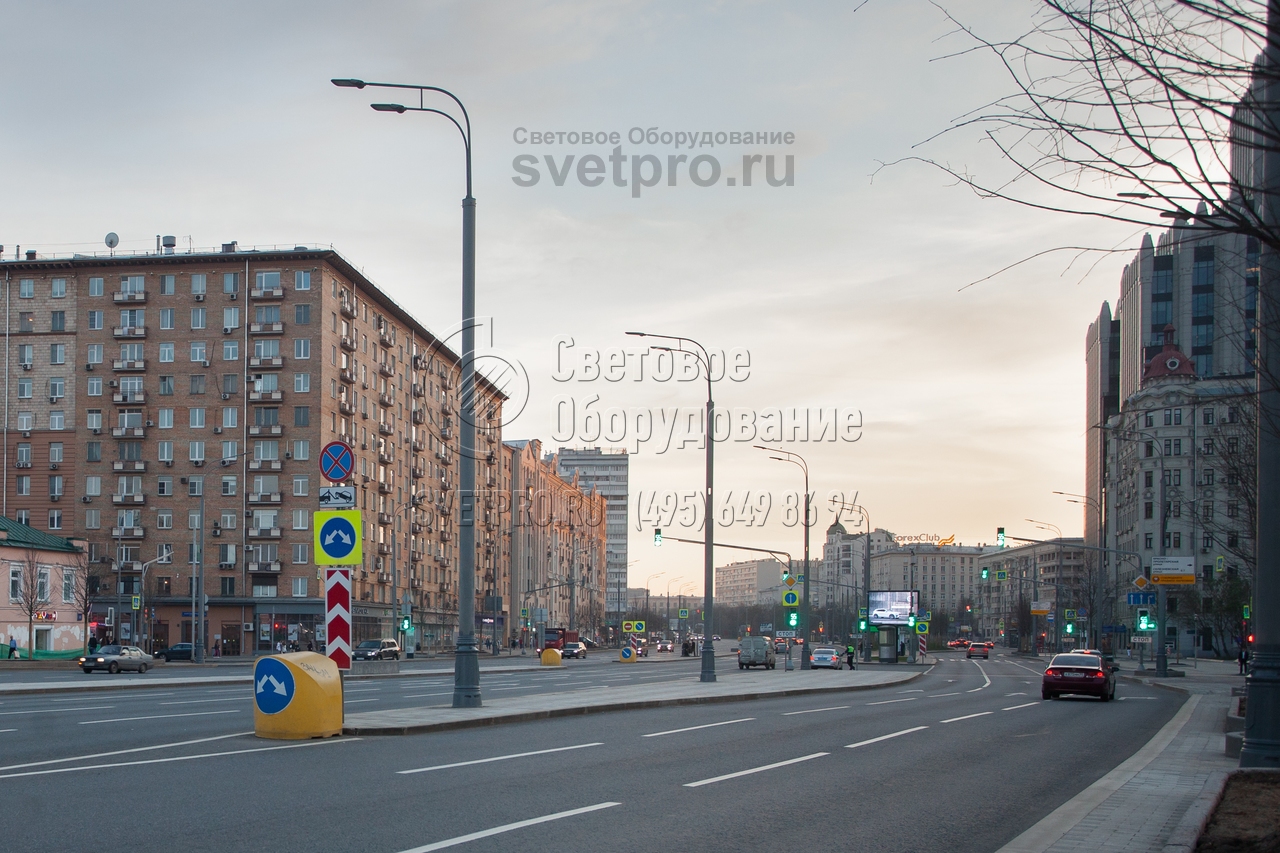

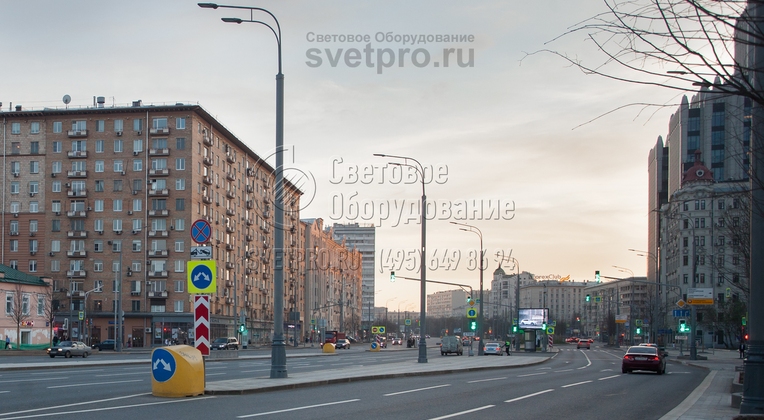

5. Трубчатые опоры имеют верхнюю часть унифицированных размеров и формы. Это позволяет устанавливать на них кронштейны разного типа. Подходят модели, которые крепятся болтами за обечайку. Кроме того, кронштейн можно установить непосредственно на ствол и осветить противоположную сторону. -

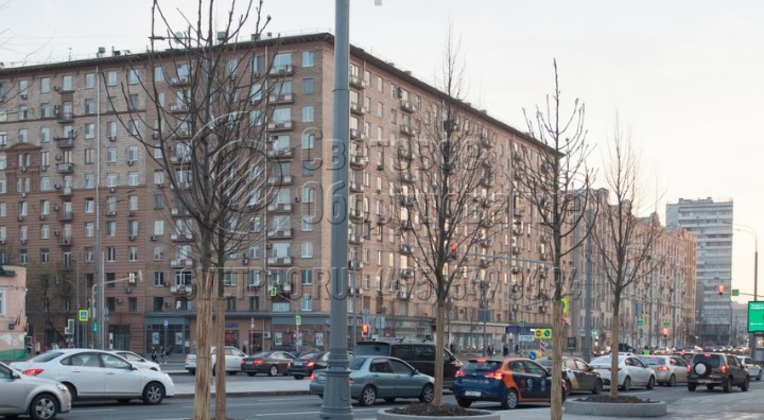

6. В случае, когда подводка кабелей производится под землей, в нижней части трубчатой силовой опоры проделывается вытянутое ревизионное отверстие. Оно необходимо для того, чтобы подключить подземную линию к проводке внутри опоры. Отверстие закрывается крышкой для защиты от осадков.
