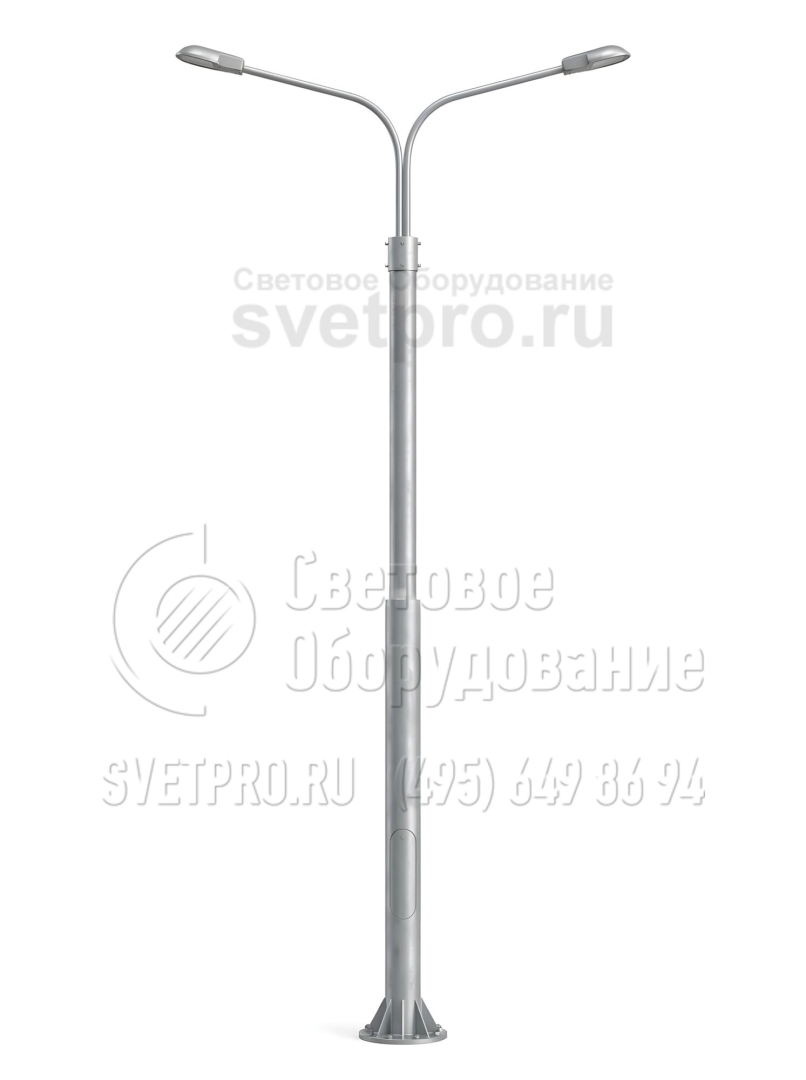

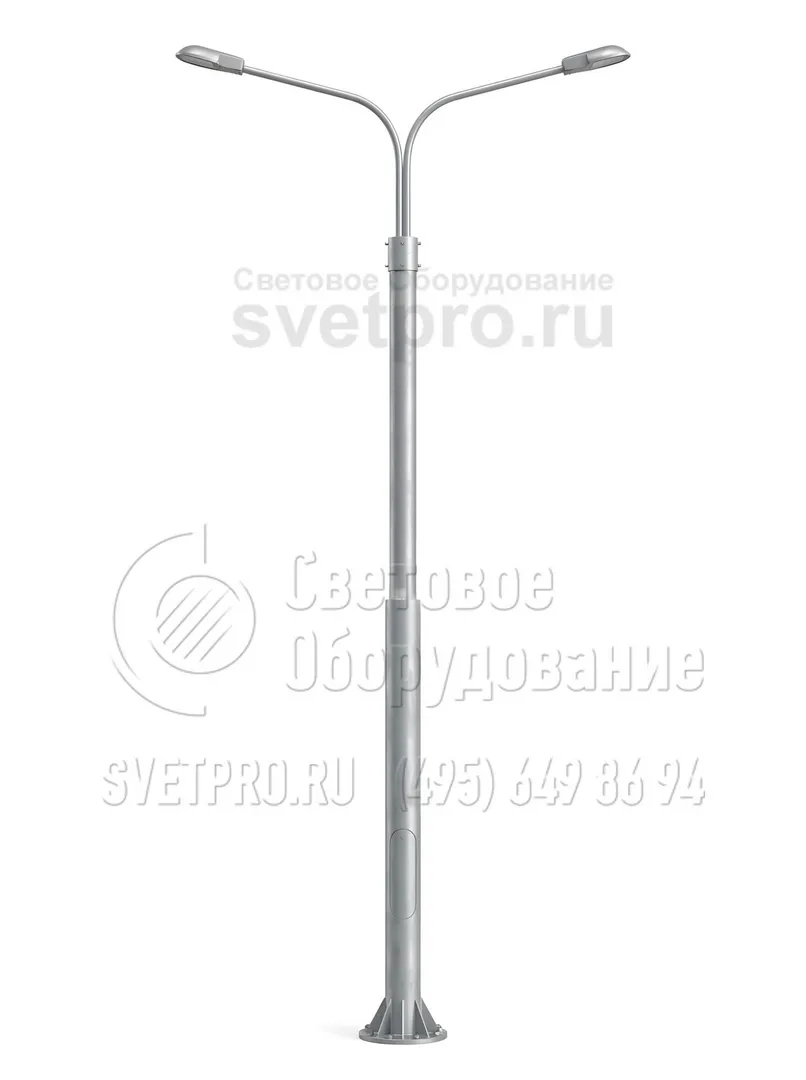

СФ-700-8,5 Опора силовая фланцевая трубчатая высота 8,5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФ-700-8,5 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Размер фланца: | 420 мм |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 468 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

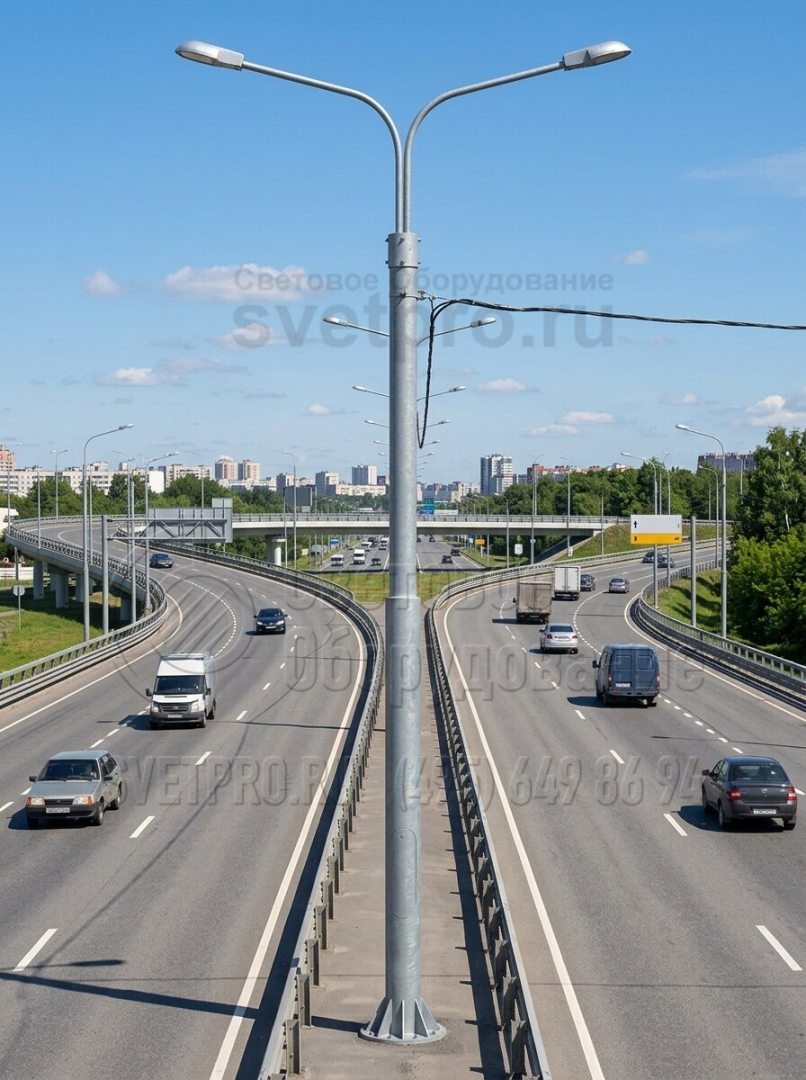

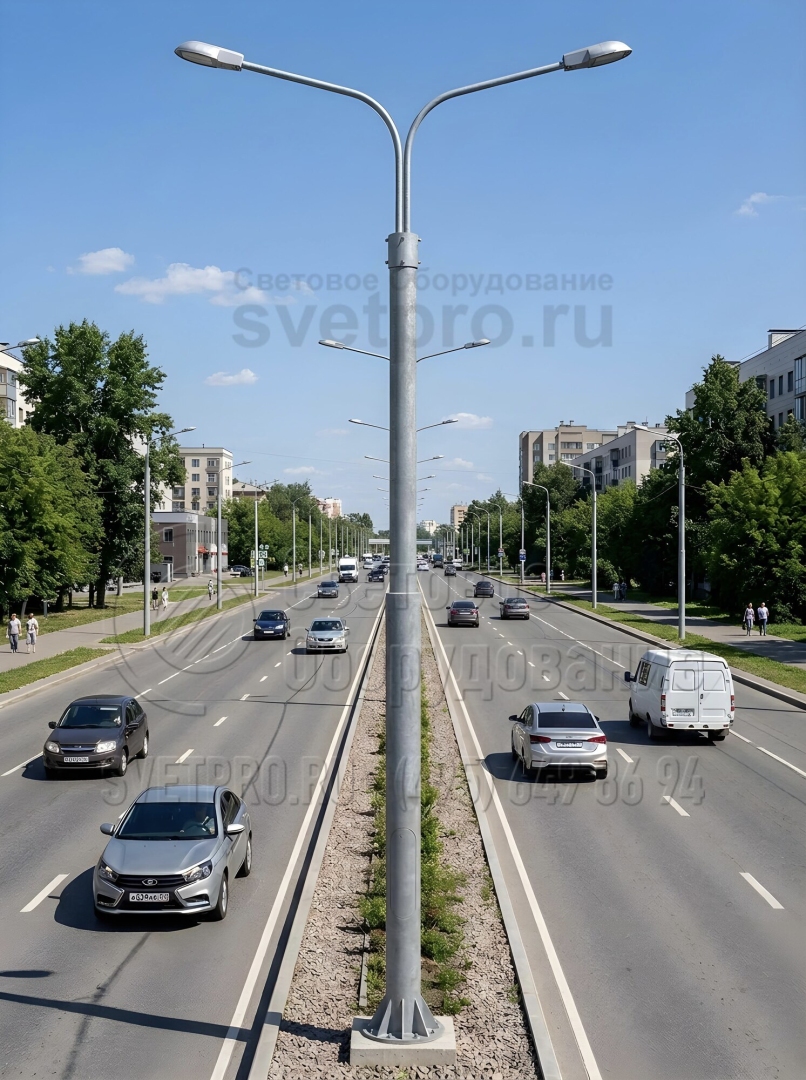

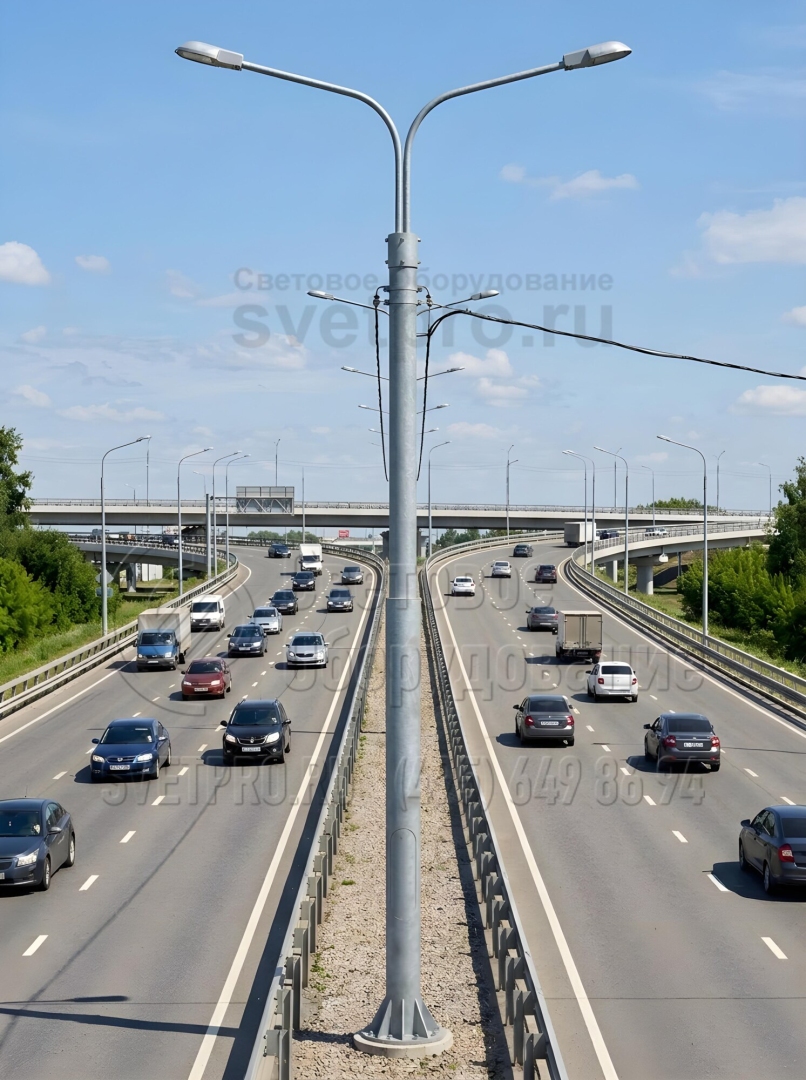

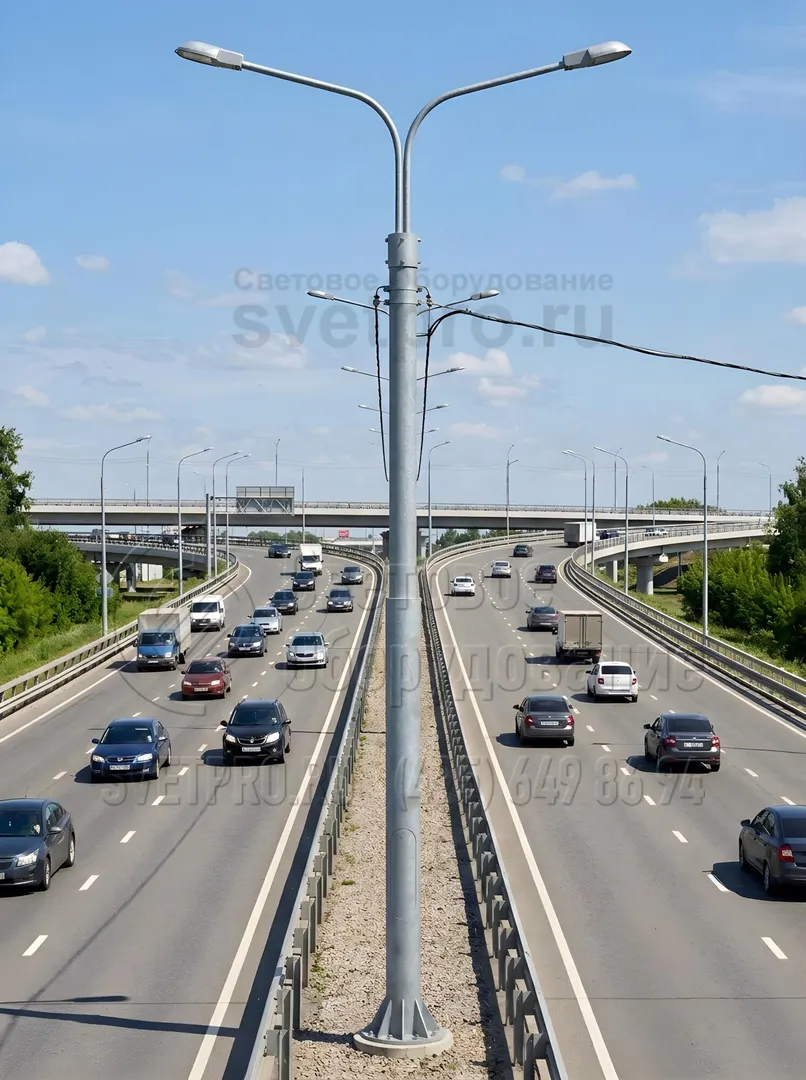

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФ-700-8,5-01**-ц | ЗФ-20/12/Д372-2,5-б | 468 | О3, П3 | 700 | 8500 | 2500 | 3500 | 273 | 219 | М20 | 12 | 420 | 372 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Фланцевая опора СФ-700-8,5 относится к силовым конструкциям, применяемым для подвеса СИП и прокладки кабелей по воздуху. Опорные столбы такого типа устанавливаются в местах, где необходимо организовать качественное наружное освещение: вдоль транспортных магистралей, в жилых микрорайонах, на промышленных территориях. Возможность выдерживать значительные нагрузки до 700 кг позволяет использовать опоры для размещения дополнительного оборудования: баннеров, растяжек, тросов с дорожными знаками.
СФ-700-8,5 изготавливается из качественного трубного проката. Стальные опоры защищены от внешнего воздействия среды обработкой горячим цинкованием. Образуемый на поверхности металла слой цинка не позволяет распространяться коррозии, что увеличивает срок эксплуатации изделия до 30 лет. Защитное покрытие не нуждается в обновлении либо замене в течение всего срока службы столбов.
Конструкция монтируется на закладной фундамент. Для установки опоры в бетонное основание помещается закладной элемент, соединяемый с фланцевой частью столба с помощью монтажного комплекта.
фото с объектов
Фотогалерея
-

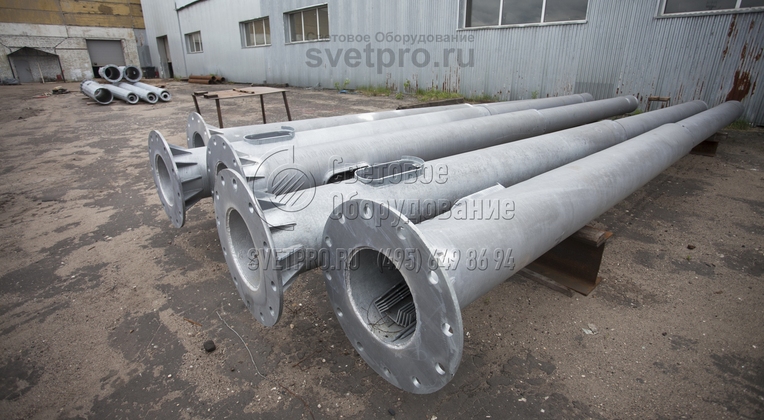

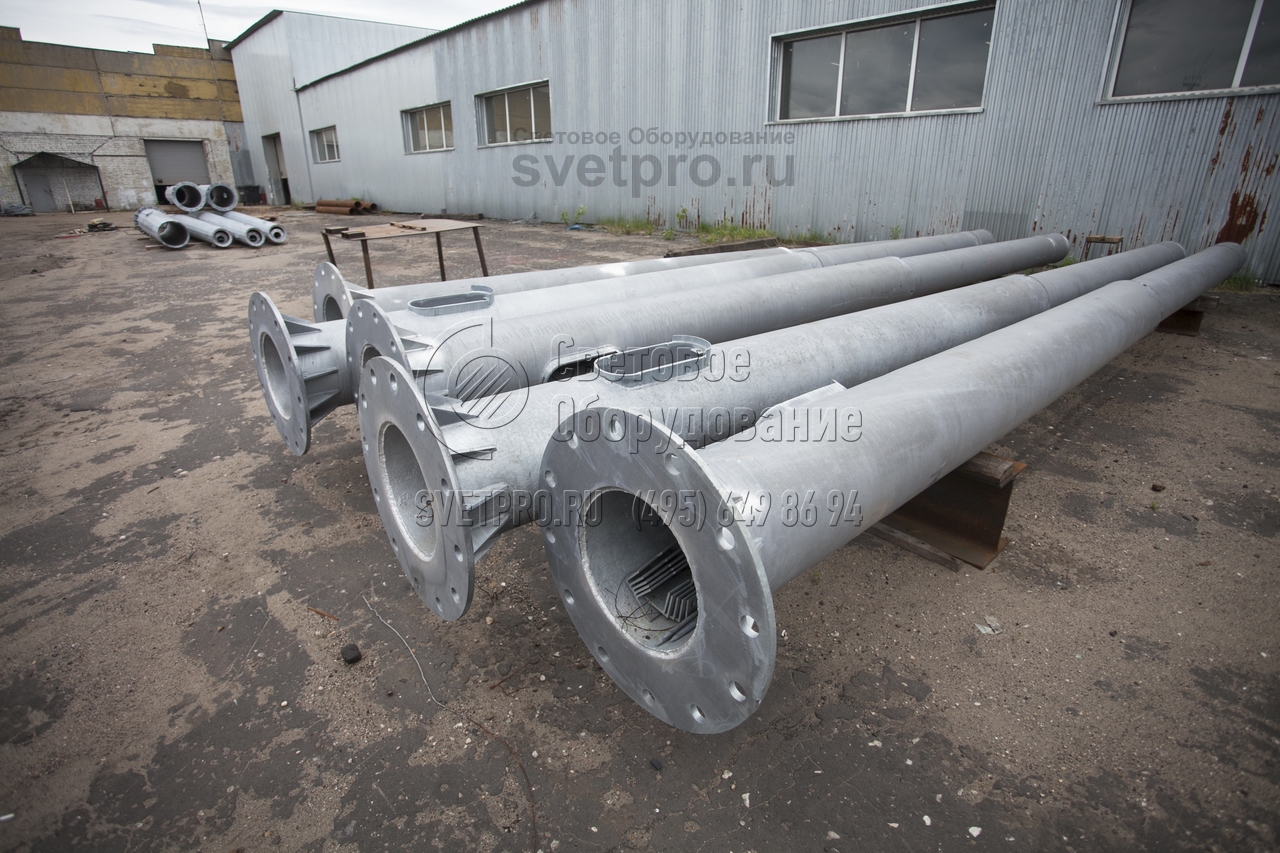

1. На фото изображены нижние части трубчатых опор силового типа для строительства инфраструктуры наружного освещения. Обратите внимание, что выше фланца у каждой опоры есть ревизионное отверстие. Оно нужно для того, чтобы подключить подземную силовую линию к проводке ствола.
-

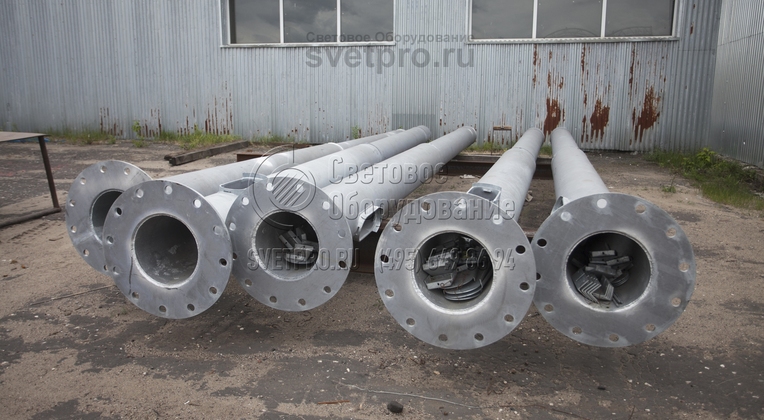

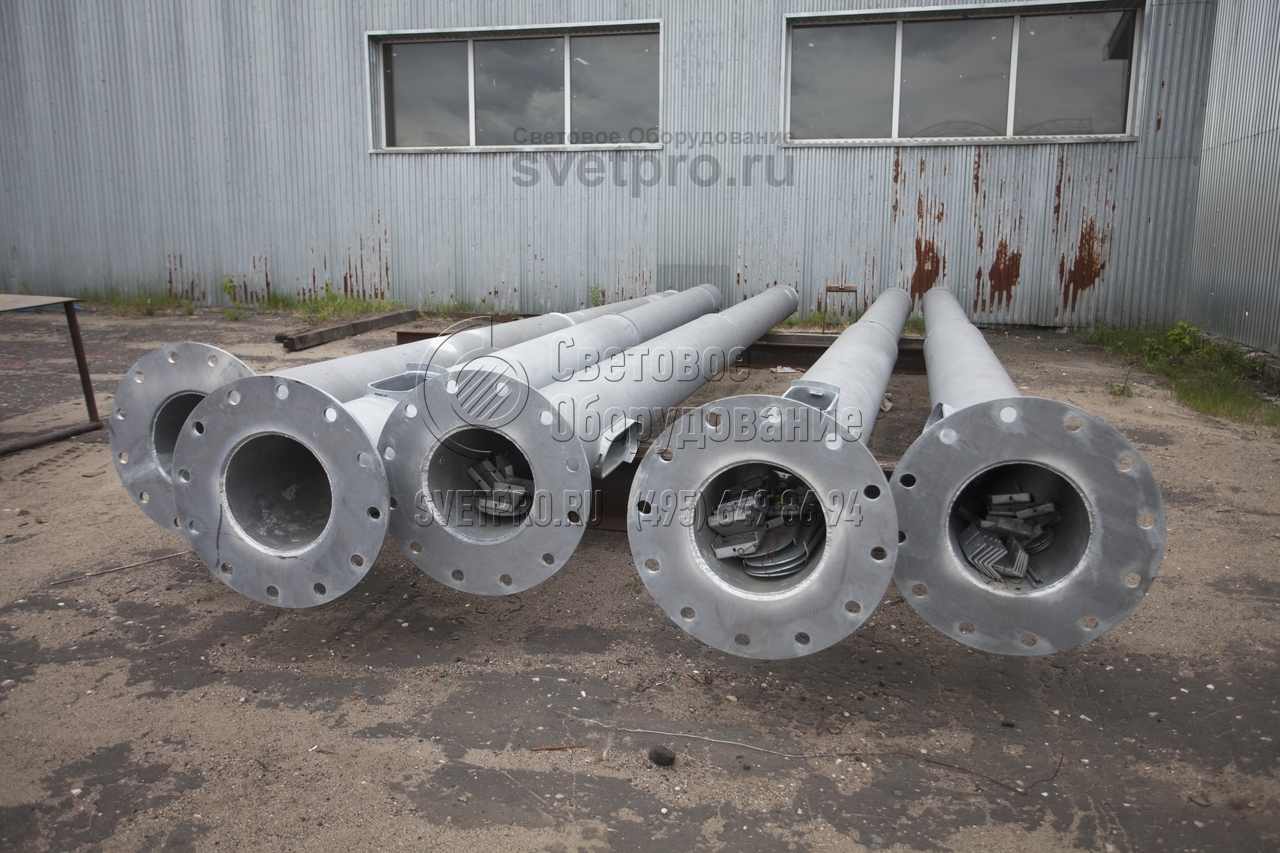

2. Фланец у силовых трубчатых опор имеет круглую форму. По окружности детали просверлены отверстия. Большое количество отверстий повышает надежность монтажного узла. Использование резьбовых креплений для установки позволяет демонтировать конструкцию без повреждения ствола и фундамента. -

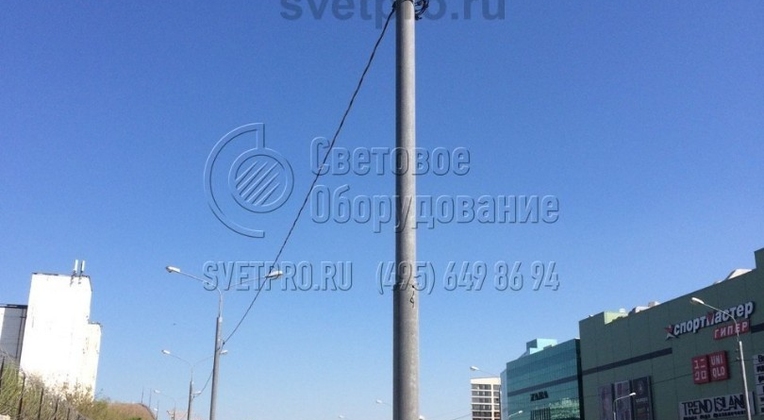

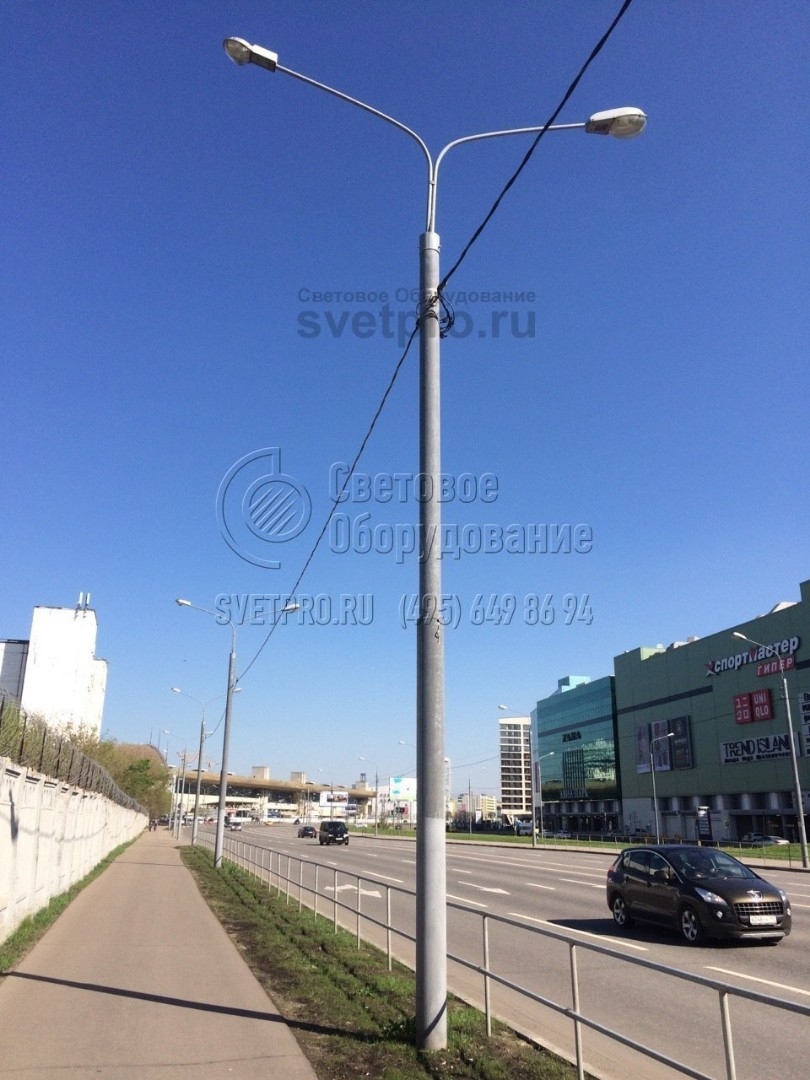

3. На фото изображена трубчатая конструкция типа СФ с воздушной подводкой кабеля. Для подвешивания самонесущего изолированного провода нужно приобрести дополнительную арматуру. Ввод кабеля в ствол производится через отверстие, просверленное на заводе под оголовком. -

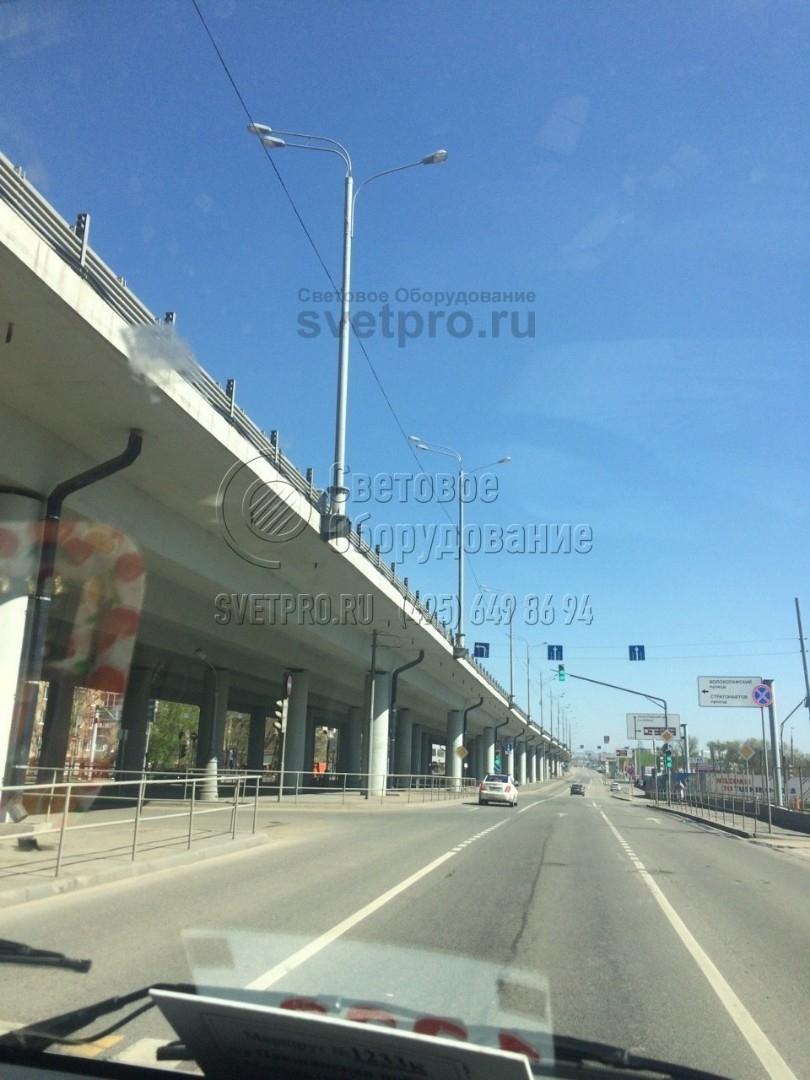

4. Фланцевые трубчатые опоры применяются в тех случаях, когда необходимо установить инженерную конструкцию на мосту или эстакаде. В этом случае не применяются закладные детали для обустройства фундамента. Крепление наземной части производится на встроенный в эстакаду элемент.
