СФГ-700-8 Опора силовая фланцевая граненая высота 8 метров
Цена*:
56 183
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора силового типа СФГ-700(90)-8 находит основное применение в системах уличного освещения. Конструкция высотой 8 м устанавливается на транспортных развязках и автомагистралях, больших территориях и спортплощадках открытого типа. Опорный столб рассчитан на подвес СИП, что позволяет устанавливать изделие в зонах, где затруднена подземная прокладка кабеля.
СФГ-700(90)-8 изготавливается из металлопроката путем сгибания на специальном прессе листов стали в граненый конус. Готовая конструкция рассчитана на значительные нагрузки, что позволяет устанавливать ее в различных климатических зонах. Обработка горячим цинкованием защищает металл от коррозии и негативного воздействия внешних факторов, а также увеличивает срок эксплуатации конструкции. При необходимости опора дополнительно окрашивается краской либо покрывается лаком.
Фланцевая конструкция монтируется на железобетонное основание с находящимся внутри закладным элементом. Соединение столба и закладного элемента выполняется через фланец.

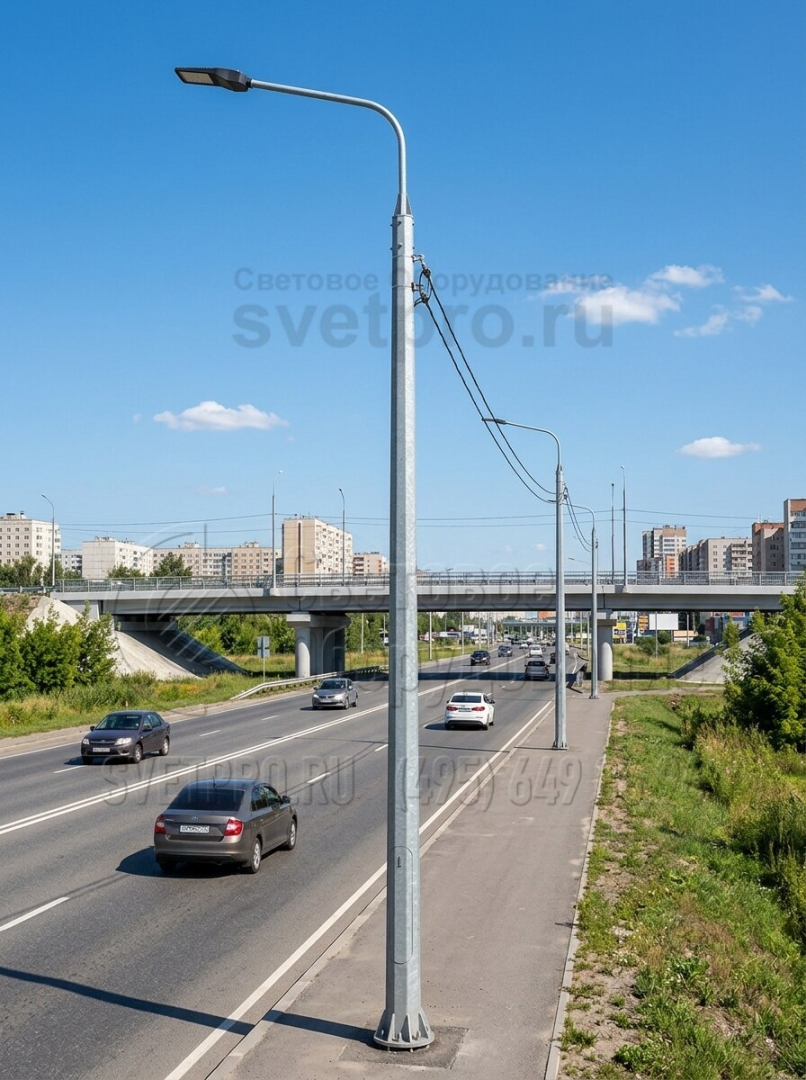

Фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | СФГ-700(90)-8 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 495 мм |
| Нижний диаметр: | 230 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 191 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименов-е опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-700-8,0-01**-ц | 56 183 ₽ | ЗФ-30/8/Д380-2,5-б | 191 | Ф4, Ф5 | 700 | 8000 | 7000 | 2500 | 230 | 90 | 5 | М30 | 8 | 495 | 380 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

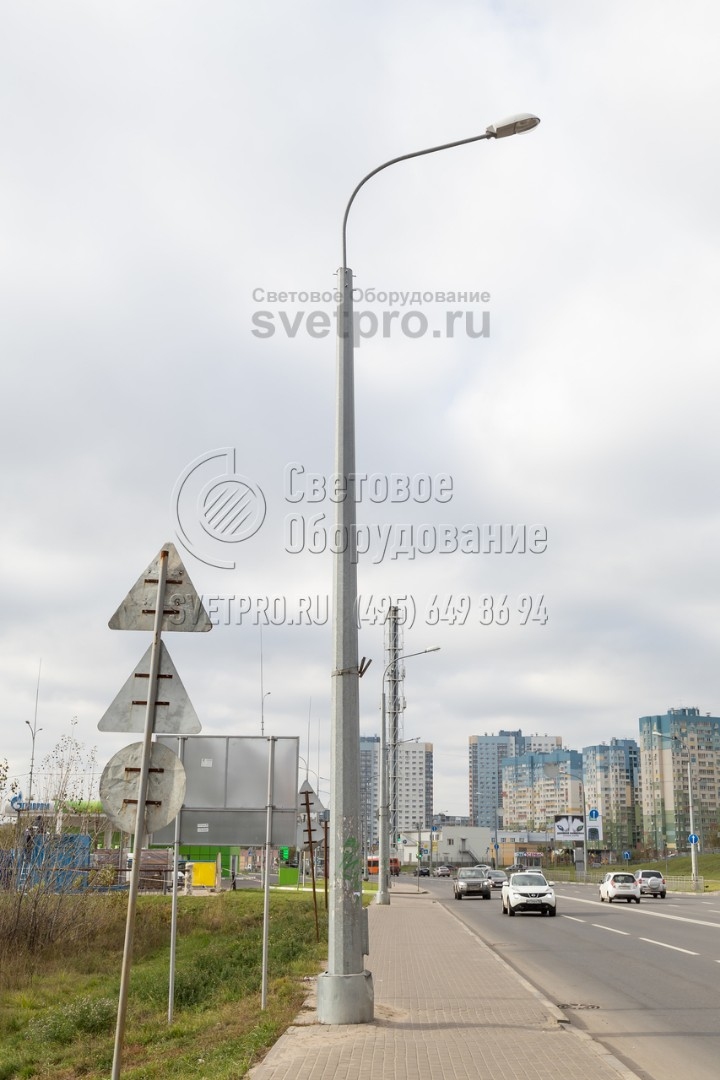

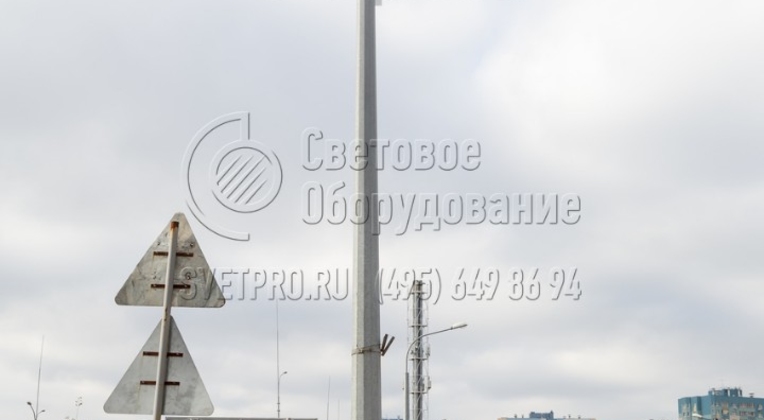

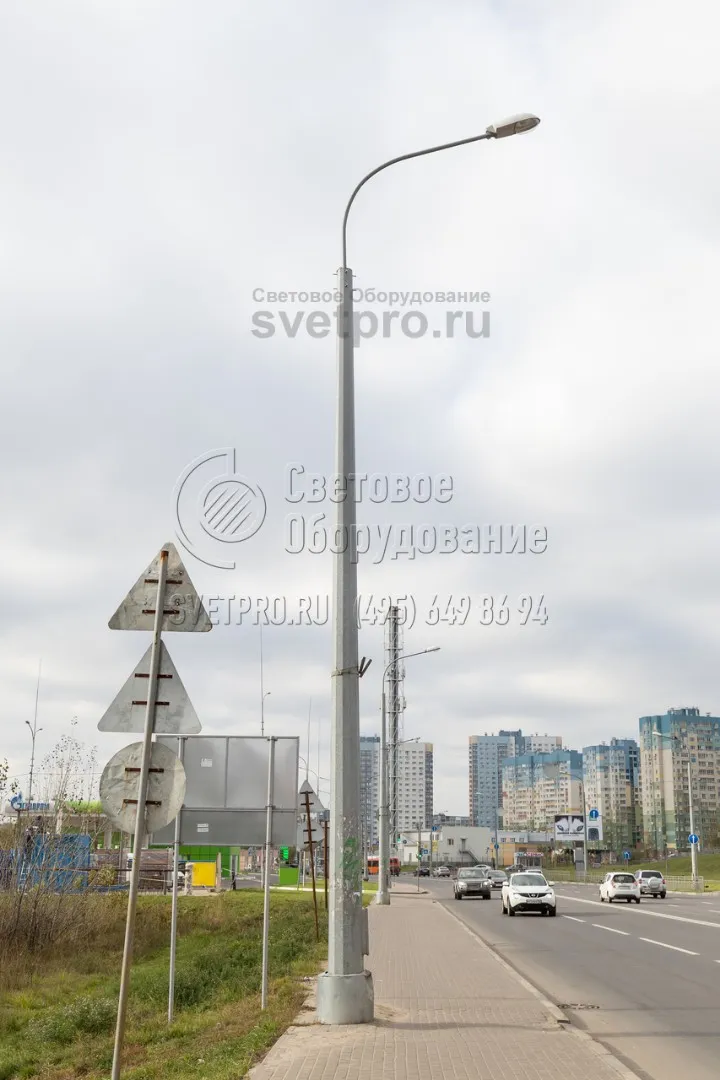

6. На фото изображена силовая опора, к которой кабель питания проведен под землей. Для его прокладки роются траншеи, после чего в них размещается провод в защитной полиэтиленовой оболочке. Подключение к проводке производится внутри ствола, для чего в нем имеется ревизионное отверстие. -

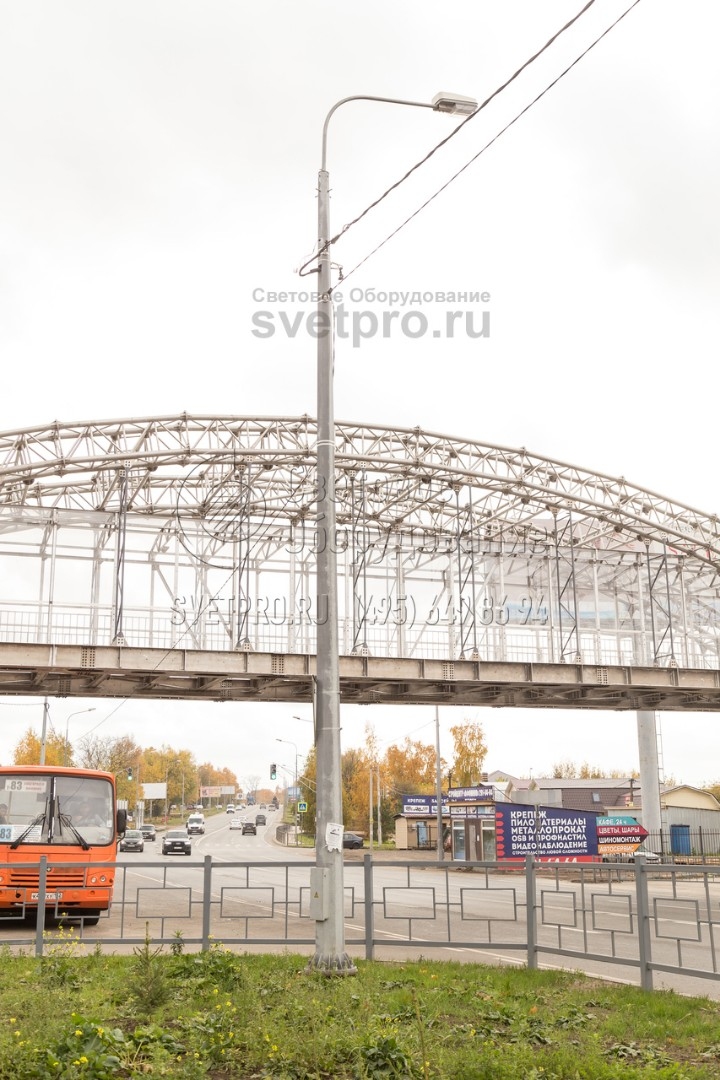

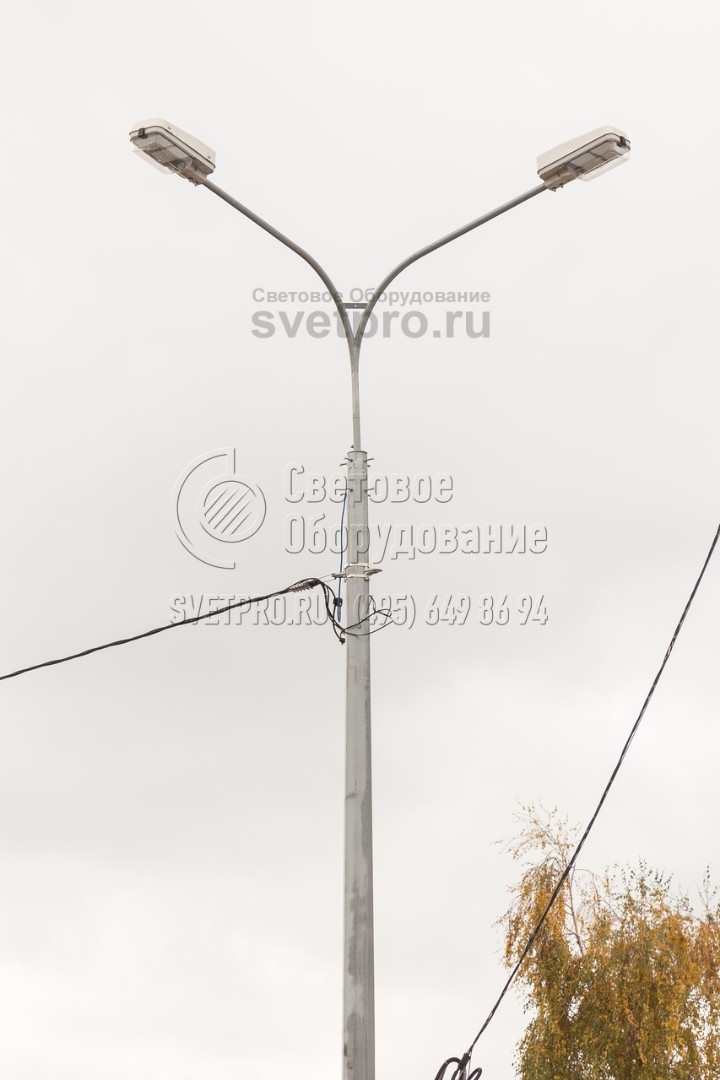

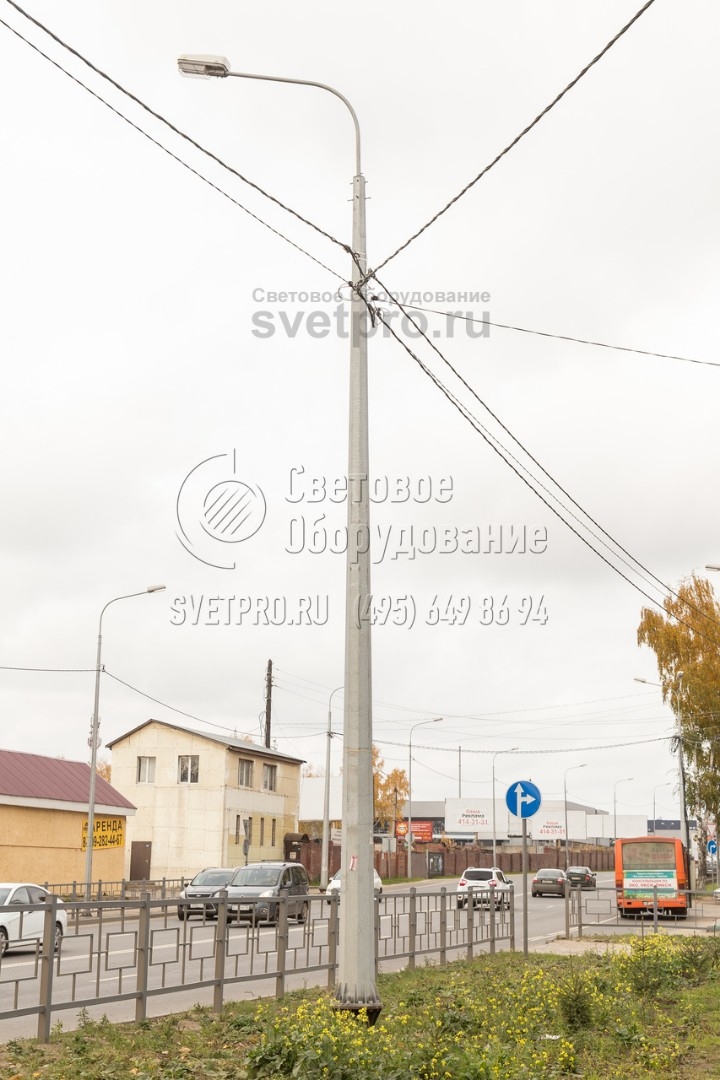

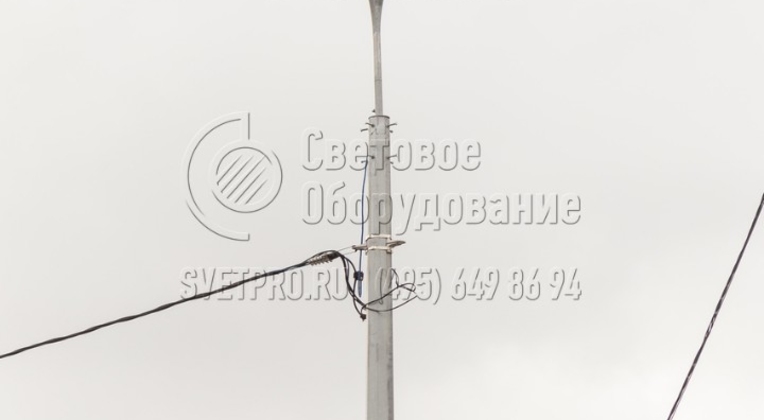

7. На фото изображен вариант с воздушной подводкой кабеля. Несмотря на то, что силовая линия подвешена к стволу, сам кабель к световому прибору находится внутри трубчатой детали кронштейна. Благодаря этому не портится внешний вид опоры и повышается надежность системы освещения. -

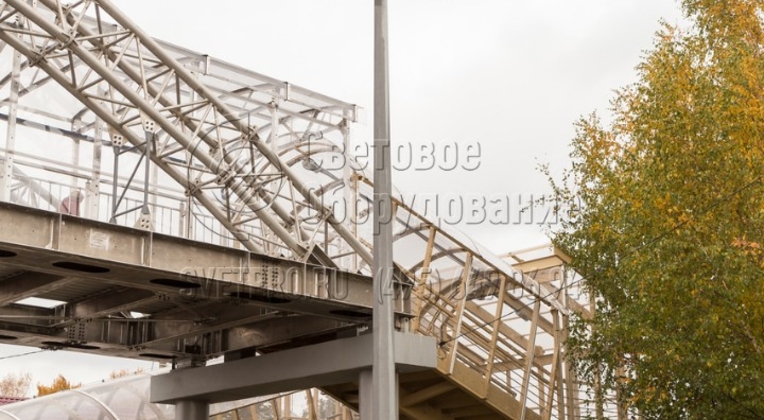

8. Изображенная на фото конструкция установлена фланцевым способом. Для ее монтажа с помощью ручной или автоматизированной буровой установки делается котлован, куда устанавливается закладная деталь. Затем она заливается бетоном, а наземная часть крепится после застывания раствора. -

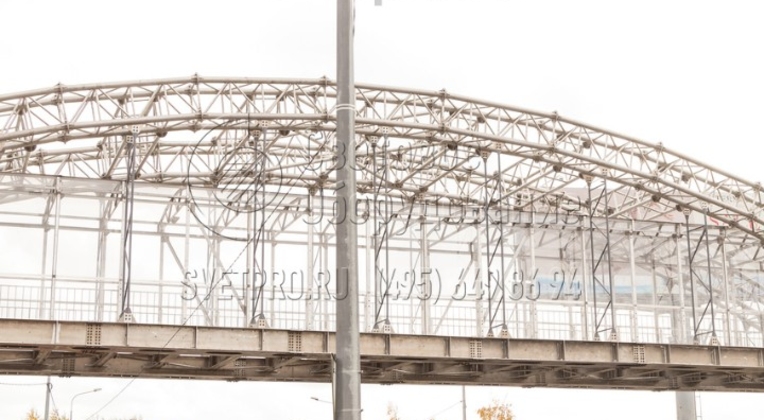

9. Благодаря граненому поперечному сечению ствол силовой осветительной опоры имеет избыточную несущую способность. Он выдерживает нагрузку от нескольких кабелей и светильника, установленных в верхней части. Но при этом вес изделия относительно невелик в сравнении с трубчатой моделью. -

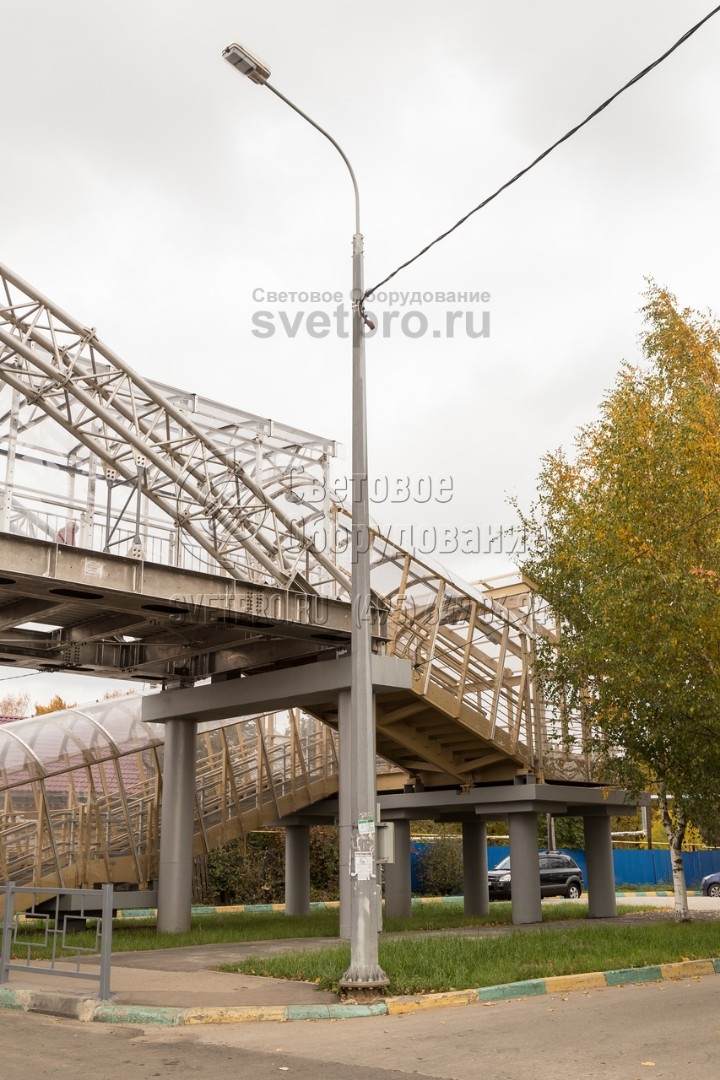

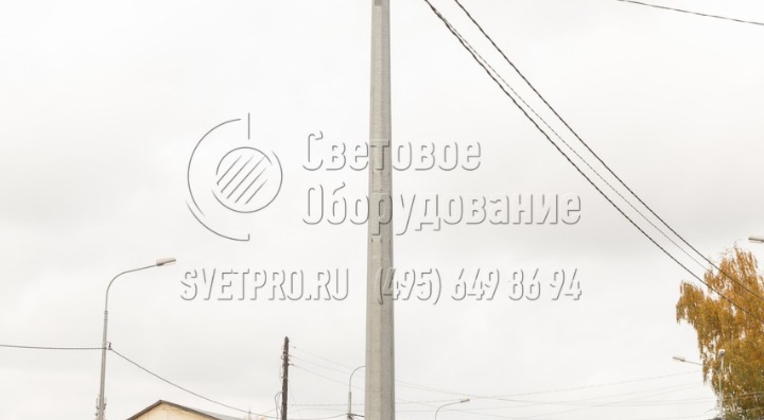

10. Опора, изображенная на фото, подключена к силовым линиям воздушным способом. Однако в нижней части конструкции имеется ревизионное отверстие. Оно необходимо для того, чтобы выполнить подключение к кабелям при подземной прокладке проводов в специально вырытых траншеях. -

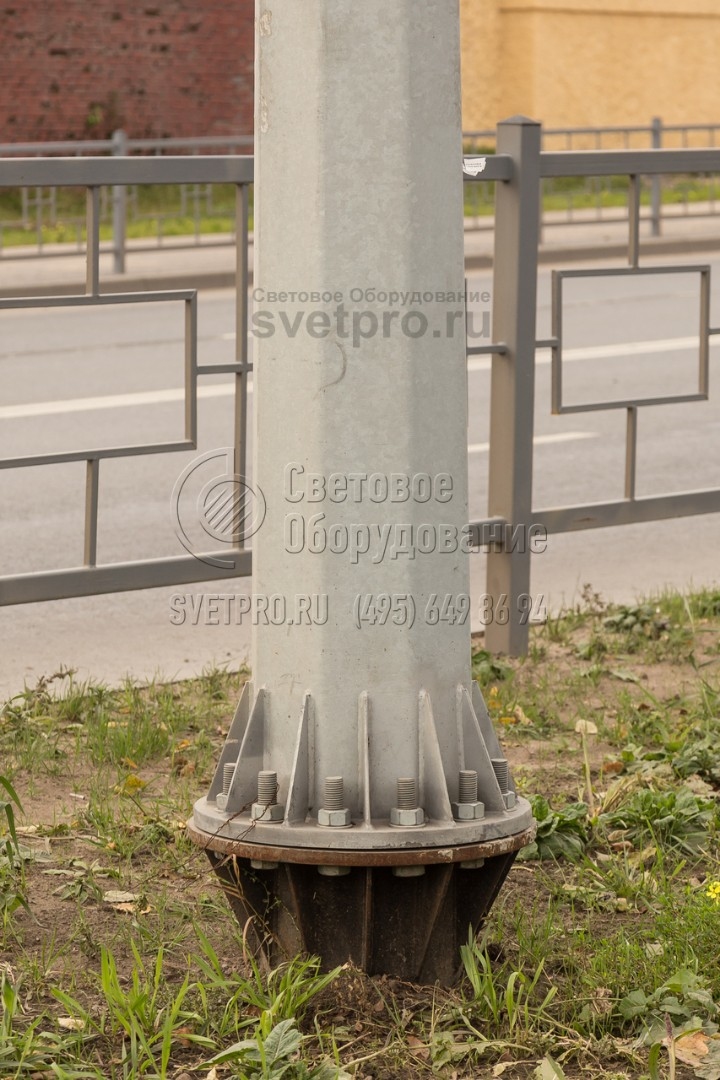

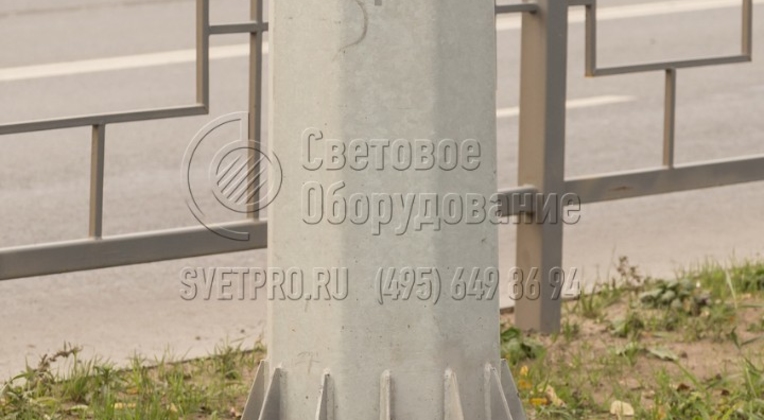

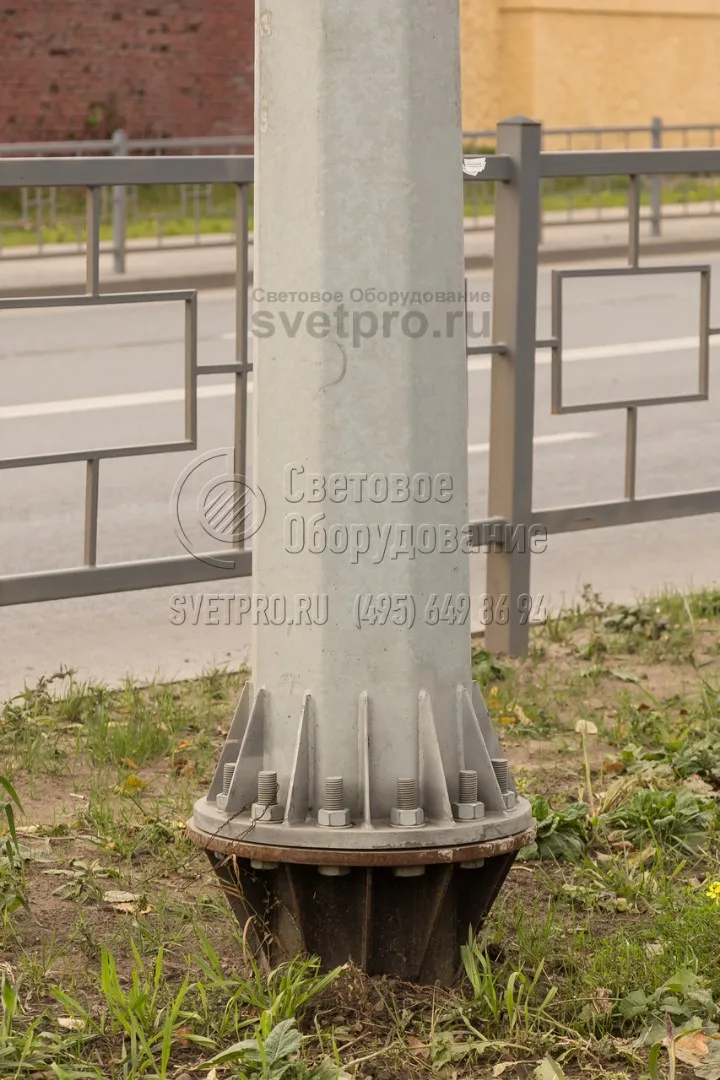

11. На фото изображен круглый фланец, за который наземная часть опоры крепится к закладной детали. Благодаря такому способу установки у ствола отсутствует хвостовик, который увеличивает длину и затрудняет транспортировку инженерной конструкции. Фланцевую опору легче и дешевле перевозить. -

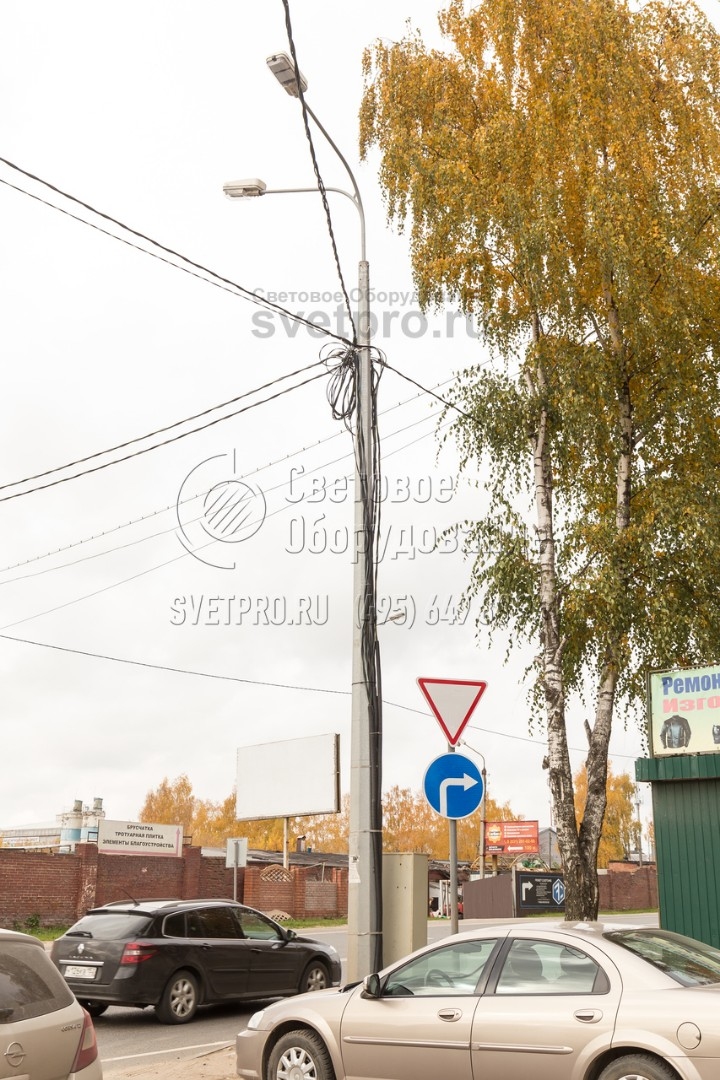

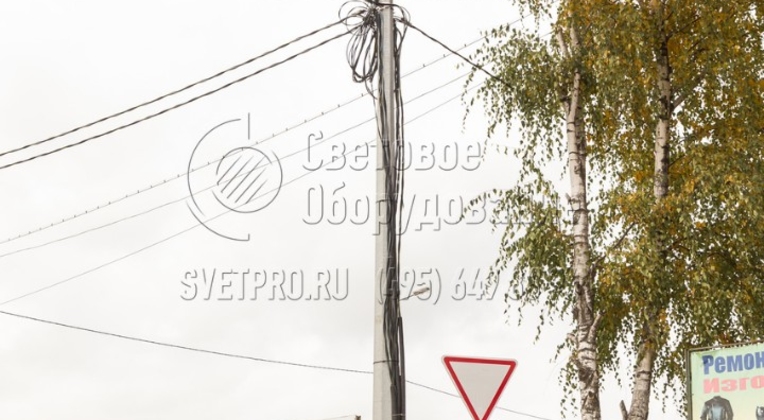

12. В стандартном варианте проводка ствола расположена внутри полого корпуса. К верхушке крепятся только силовая линия. Однако в представленном на фото варианте кабели закреплены на поверхности корпуса. В этом случае ухудшается внешний вид конструкции и повышается опасность обрыва.
