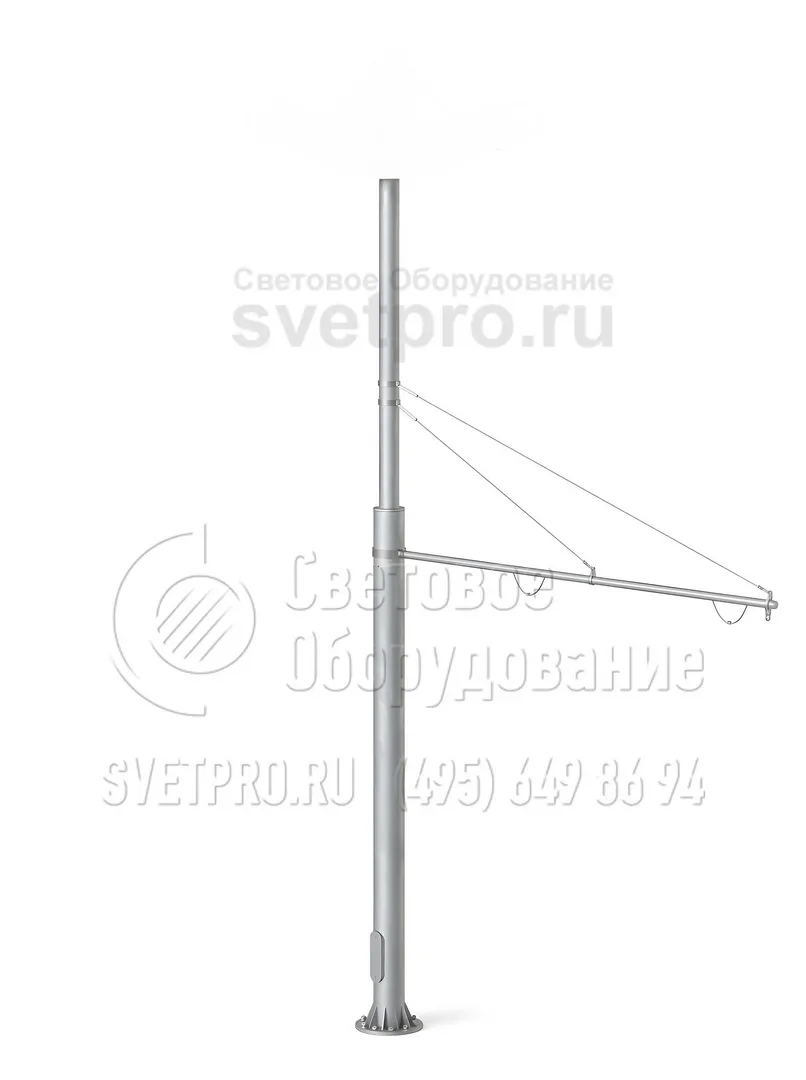

ТФ-2000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФ-2000-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Трубный прокат |
| Размер фланца: | 690 мм |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 325 мм |
| Вес: | 944 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-2000-9,0-01**-ц | ЗФ-36/12/Д560-3,0-б | 944 | О5 | 2000 | 9000 | 3000 | 4500 | 426 | 325 | М36 | 690 | 560 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
ТФ-2000-9 — это фланцевая опора с трубчатым стволом, основное назначение которой — прокладка контактной сети для работы городского электрического транспорта. Изделие отличается от несиловых и силовых линеек повышенной прочностью ствола. На оголовок можно устанавливать оборудование и подвешивать кабели, которые оказывают общую нагрузку в пределах 2 тонн.
Ствол опоры имеет сегментное строение и состоит из двух труб разного диаметра, соединенных друг с другом с помощью сварочного аппарата. Крепление контактной сети производится с помощью консоли или тросовой растяжки на накладные кронштейны. В верхней части предусмотрено унифицированное посадочное отверстие под кронштейн с обечайкой. Внизу приварена фланцевая площадка с укрепляющими элементами, за которую опора крепится к закладной детали фундамента.
Для установки опоры используется закладной элемент. Он опускается в котлован и бетонируется в нем. При заливке бетонного раствора одновременно производится выравнивание детали. По завершении набора прочности и прикручивания ствола он автоматически выравнивается в пространстве. Небольшие огрехи от вертикали поправляются посредством гаек и болтов.
Купить осветительные опоры, которые применяются для прокладки инженерной сети городского транспорта, можно в нашей производственной компании.

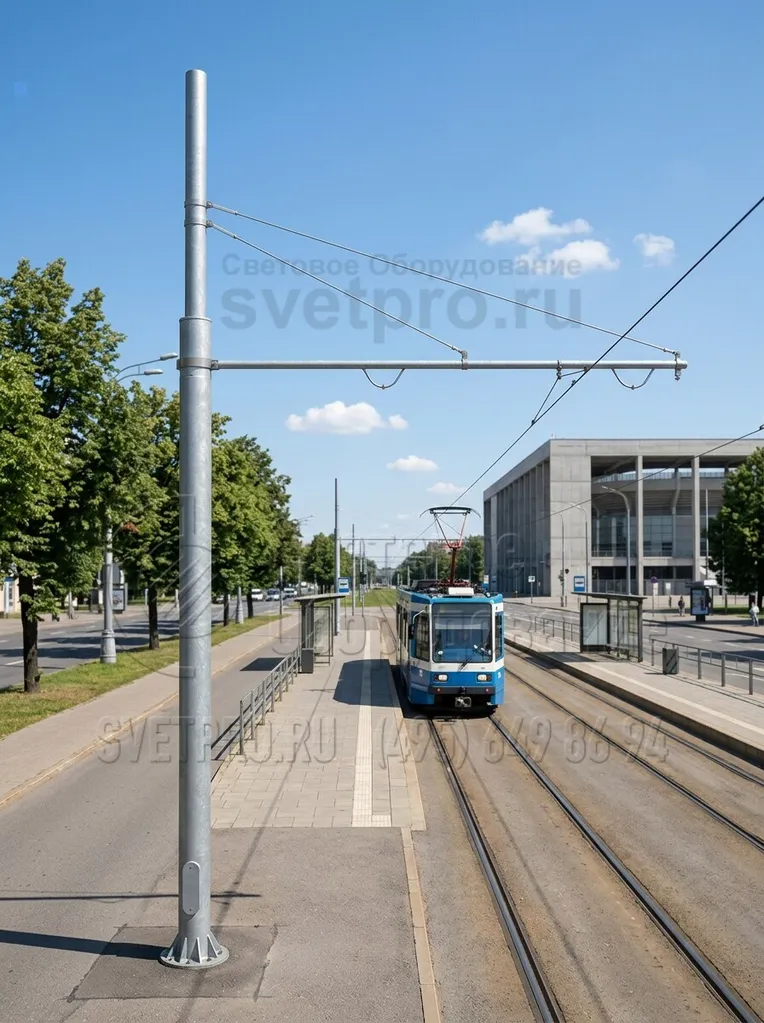

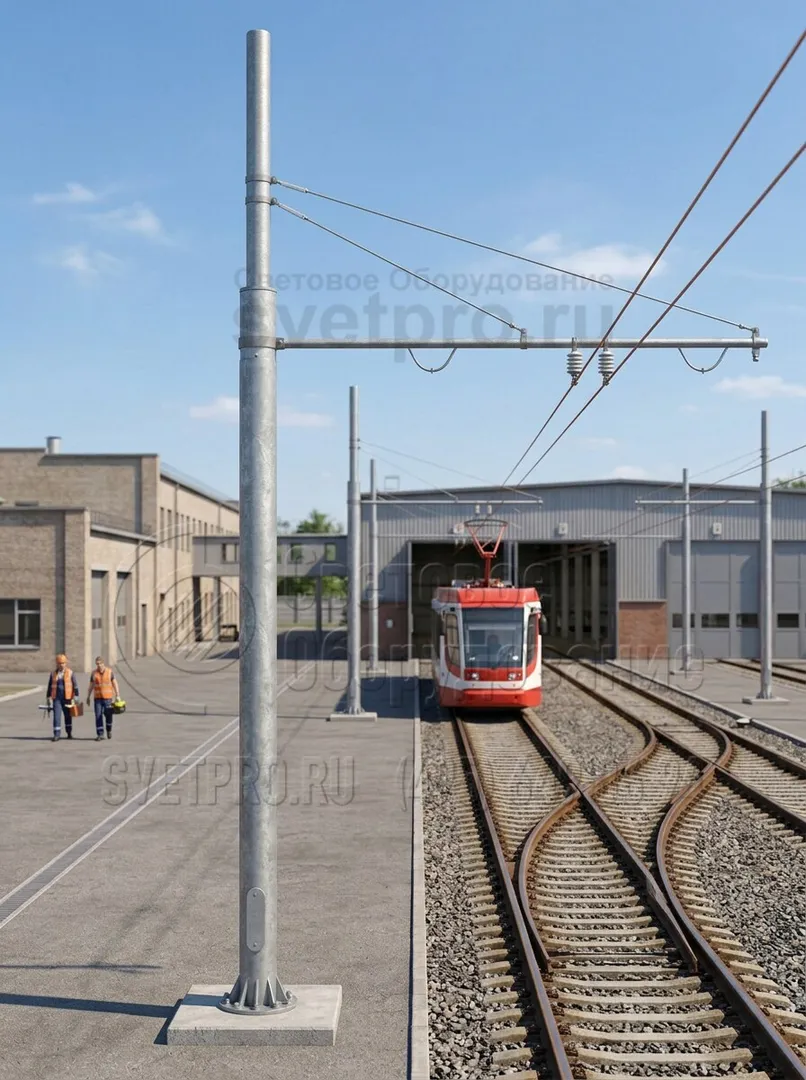

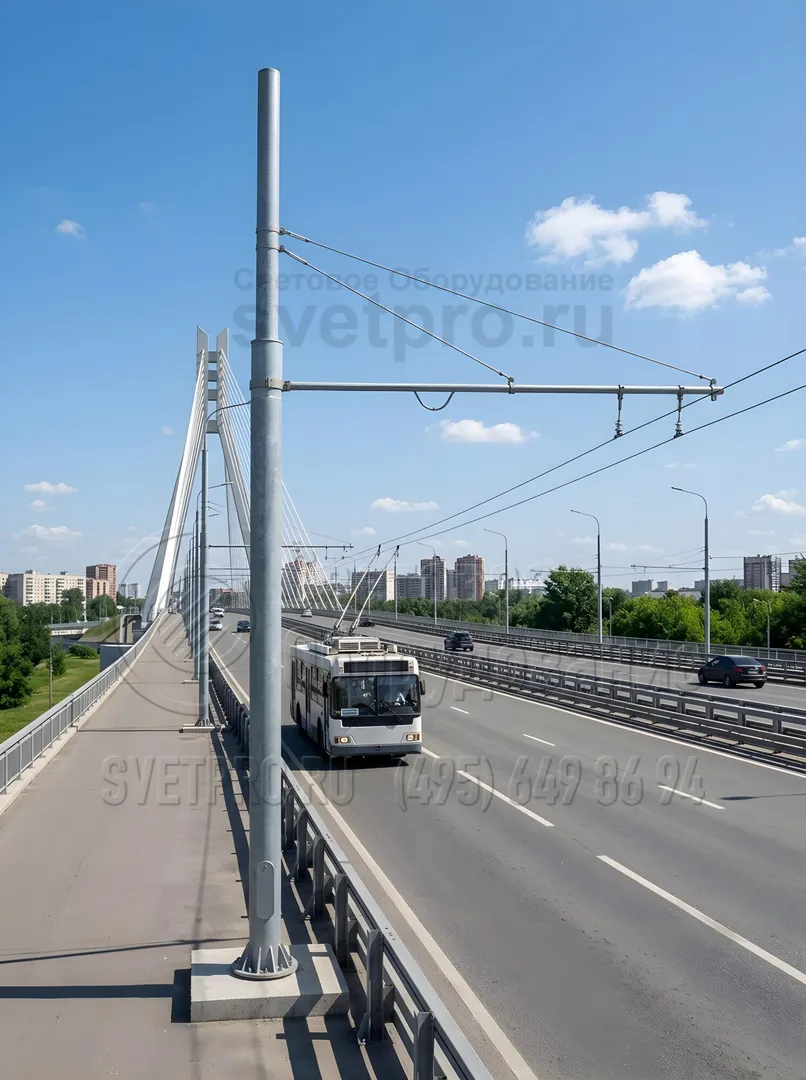

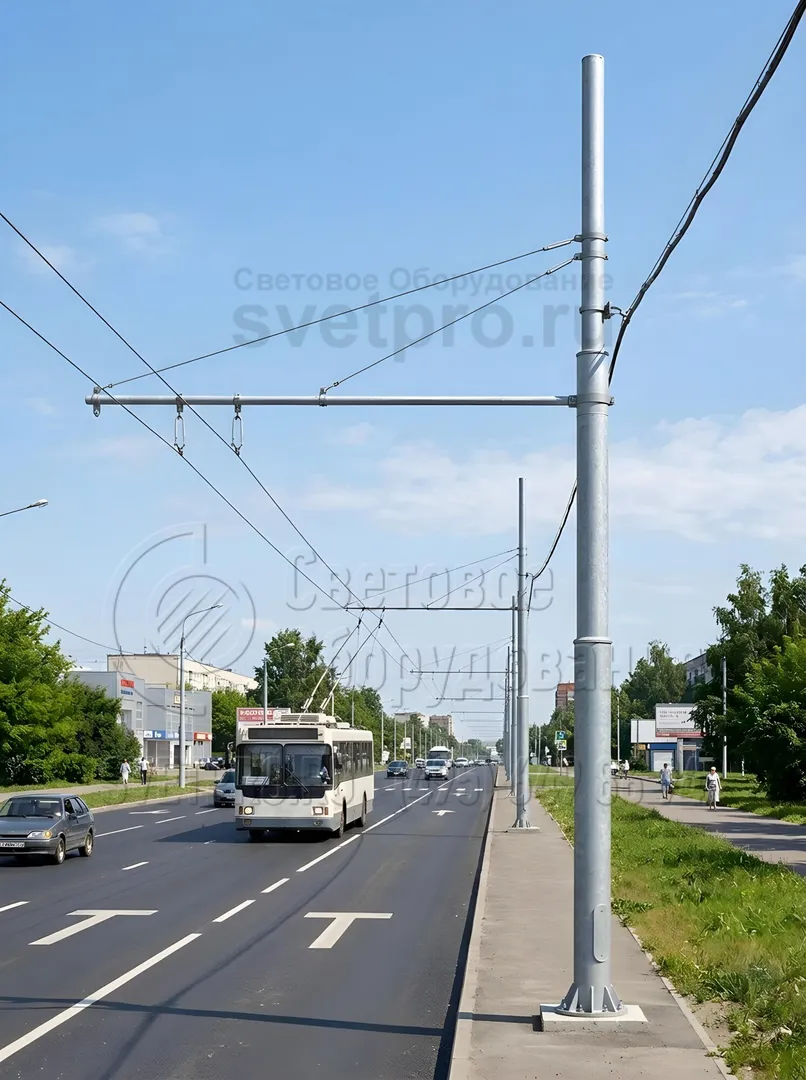

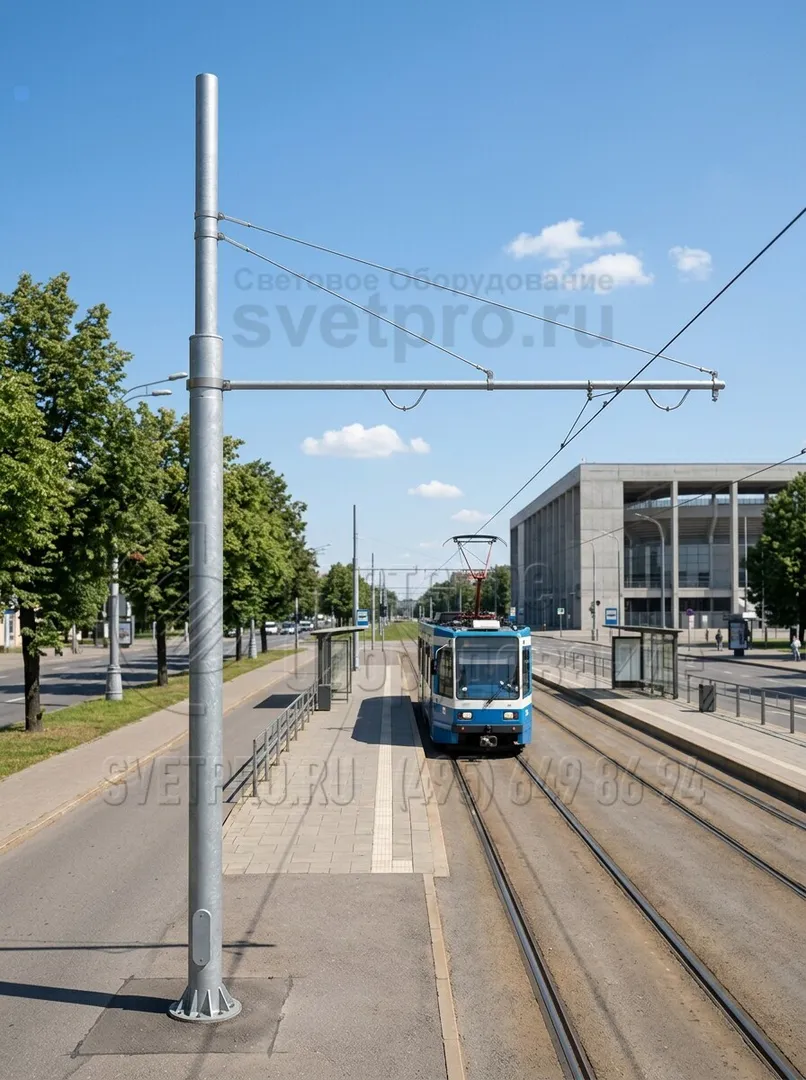

фото с объектов
