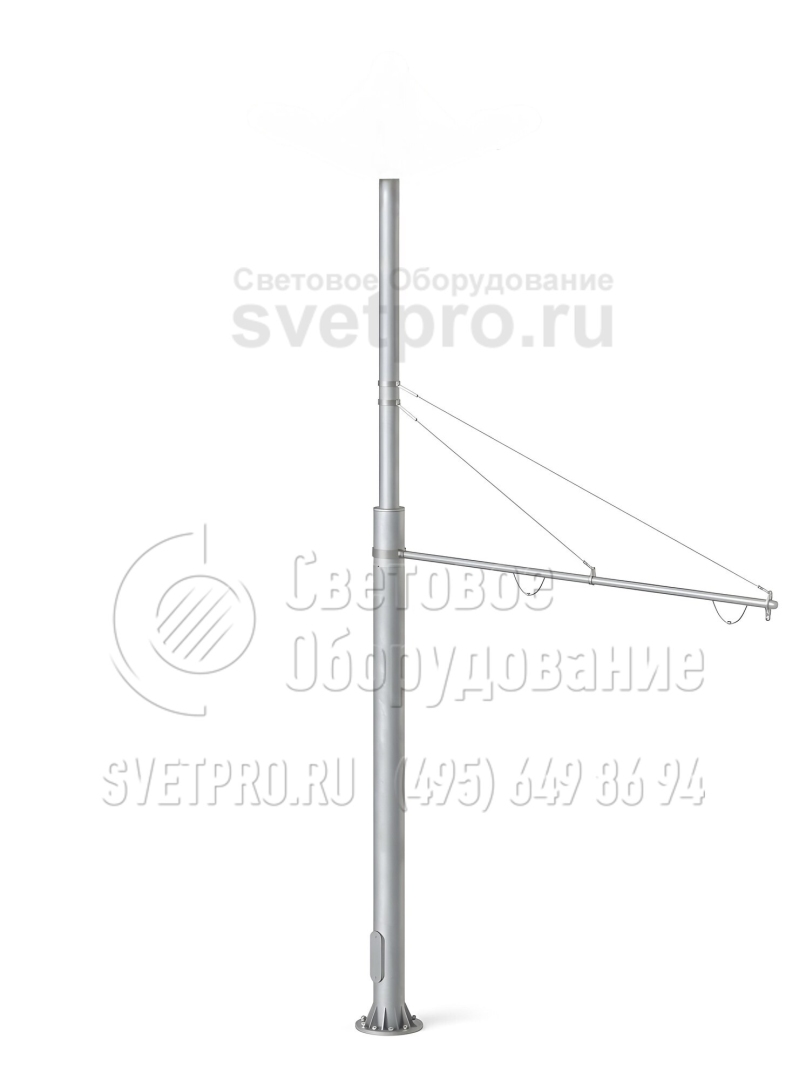

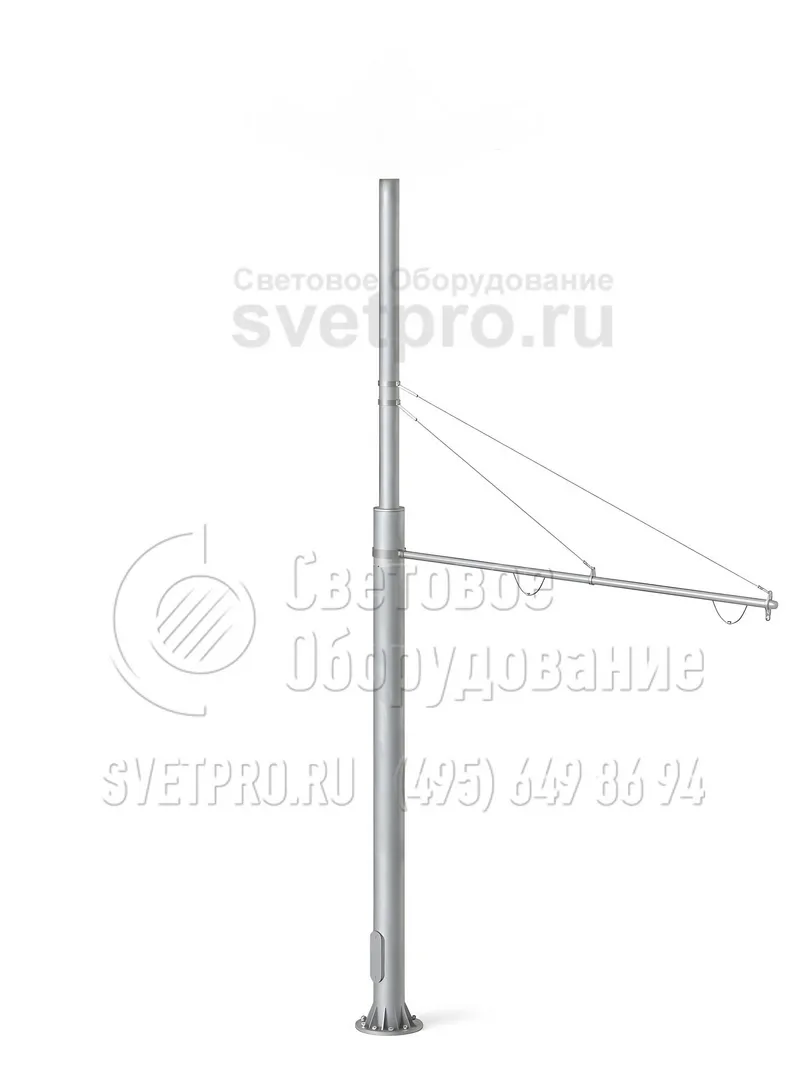

ТФ-1500-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Цена*:
265 323
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ТФ-1500-9 – трубчатая фланцевая опорная конструкция, установка которой позволяет решить проблемы прокладки контактных линий сетей электротранспорта, организации освещения на улицах города и автомагистралях, воздушной прокладки СИП. Способность столба выдерживать нагрузки до 1500 кг позволяет размещать на опоре рекламные щиты, дорожные знаки и вывески.

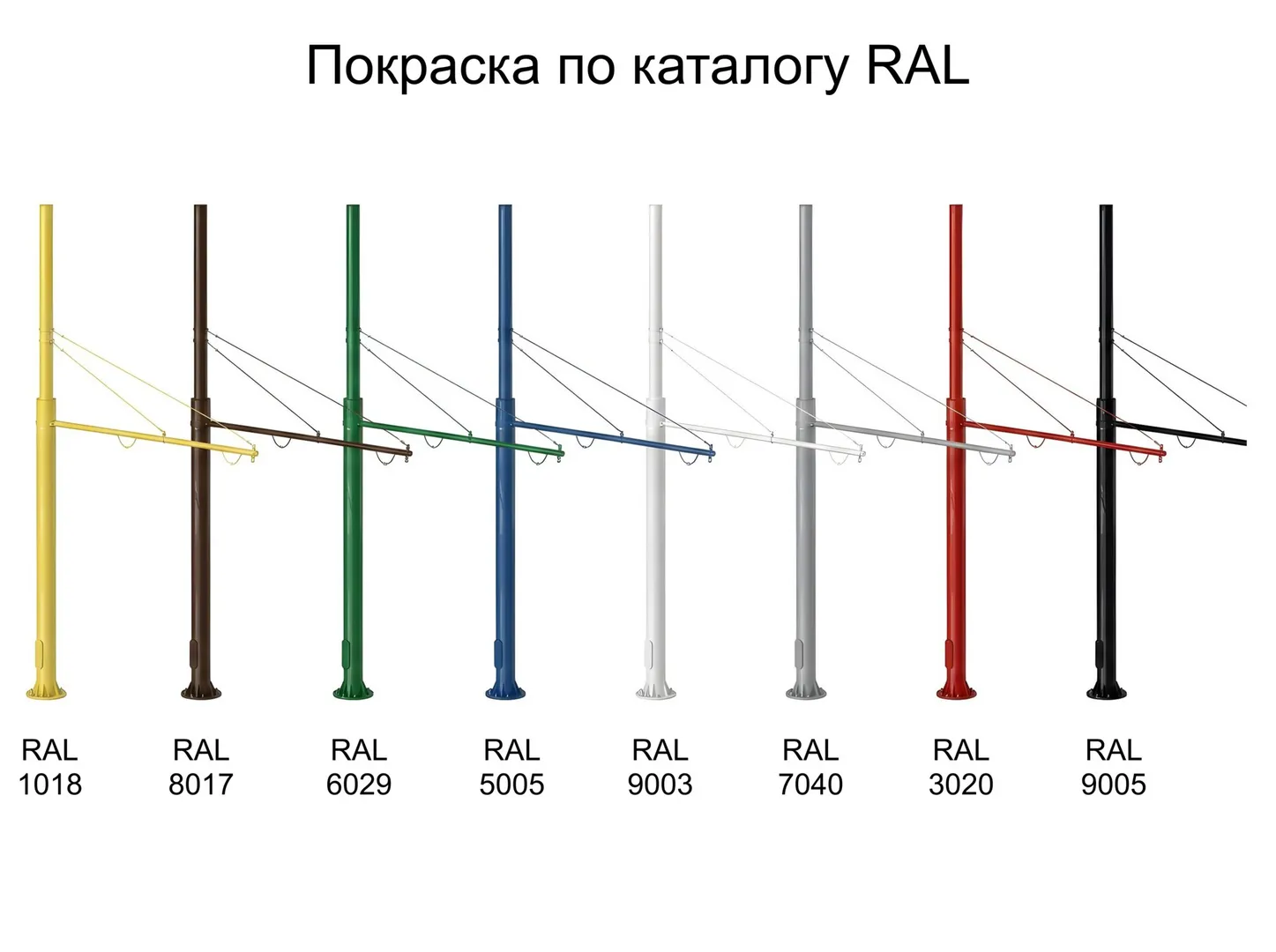

Высотная конструкция изготавливается из стального трубного проката – столб составляют две трубы разного диаметра. Используемая в производстве сталь рассчитана на высокие нагрузки, что позволяет устанавливать опоры в регионах с разным климатом. Для защиты столбов от негативного воздействия внешних факторов и развития ржавчины металл обрабатывается горячим цинкованием. Такая обработка увеличивает срок эксплуатации опоры до 30 лет. При необходимости конструкция может дополнительно покрываться лакокраской.
Монтаж опорных девятиметровых столбов выполняется на бетонное основание с размещенным внутри закладным элементом. Соединение опоры и закладной детали осуществляется при помощи фланца.

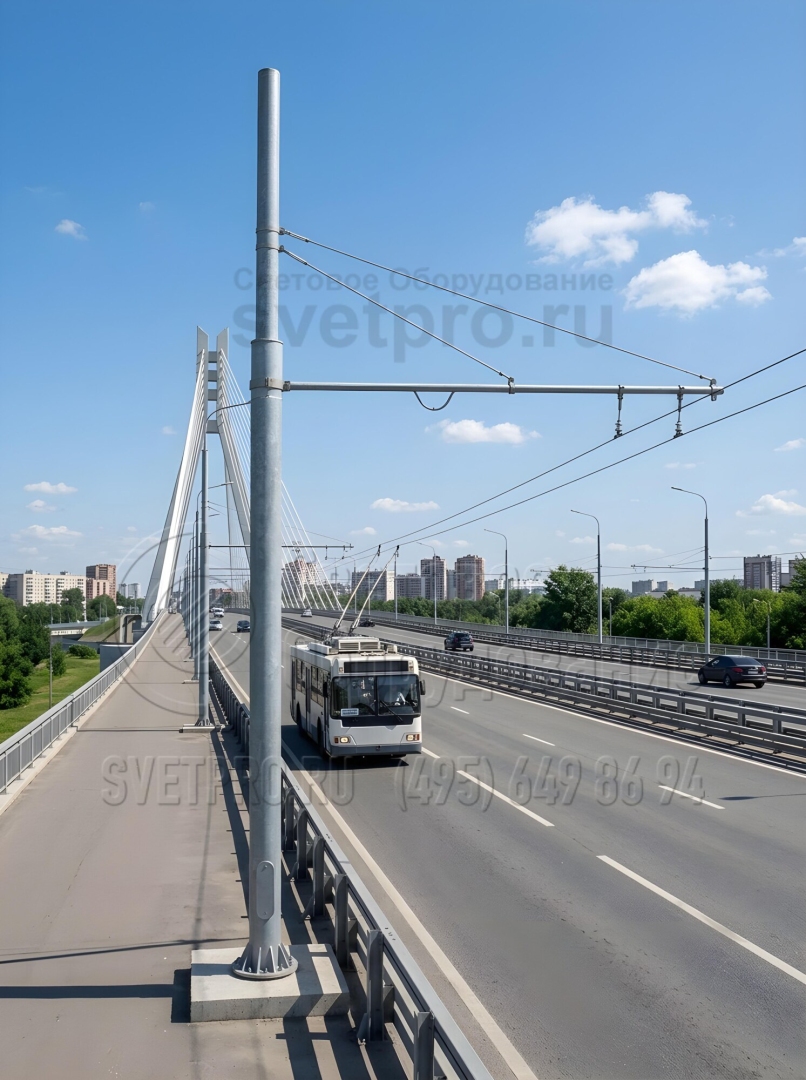

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФ-1500-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Трубный прокат |
| Размер фланца: | 650 мм |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 325 мм |
| Вес: | 902 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-1500-9,0-01**-ц | 265 323 ₽ | ЗФ-36/12/Д540-3,0-б | 902 | О5 | 1500 | 9000 | 3000 | 5000 | 426 | 325 | М36 | 650 | 540 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

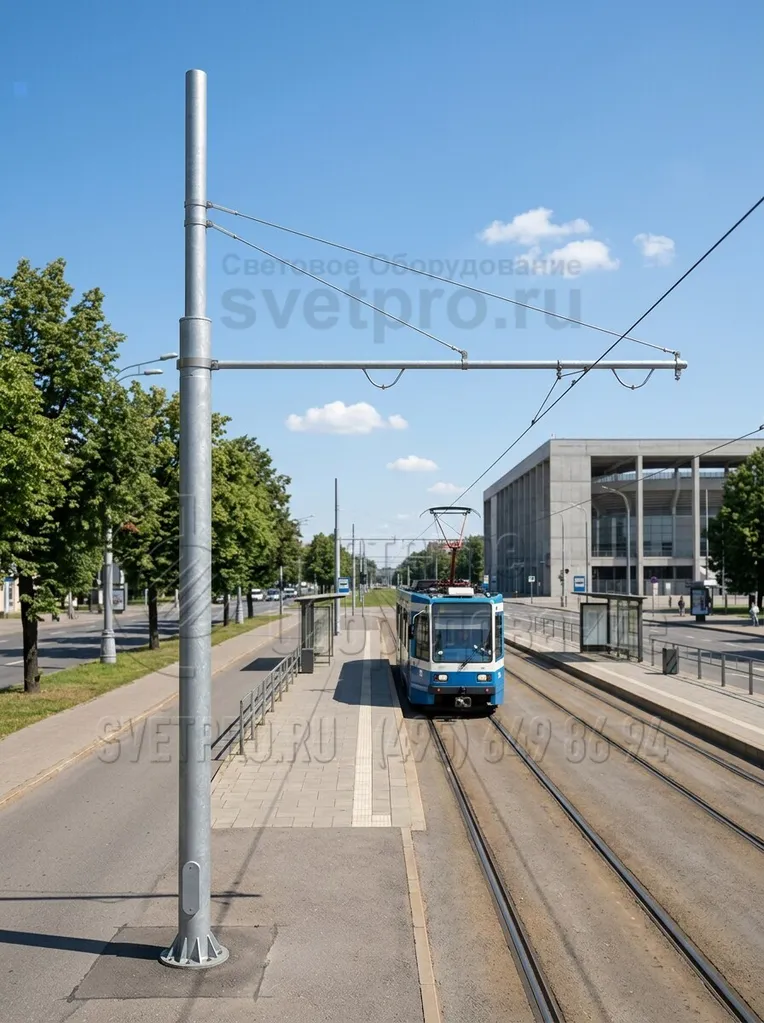

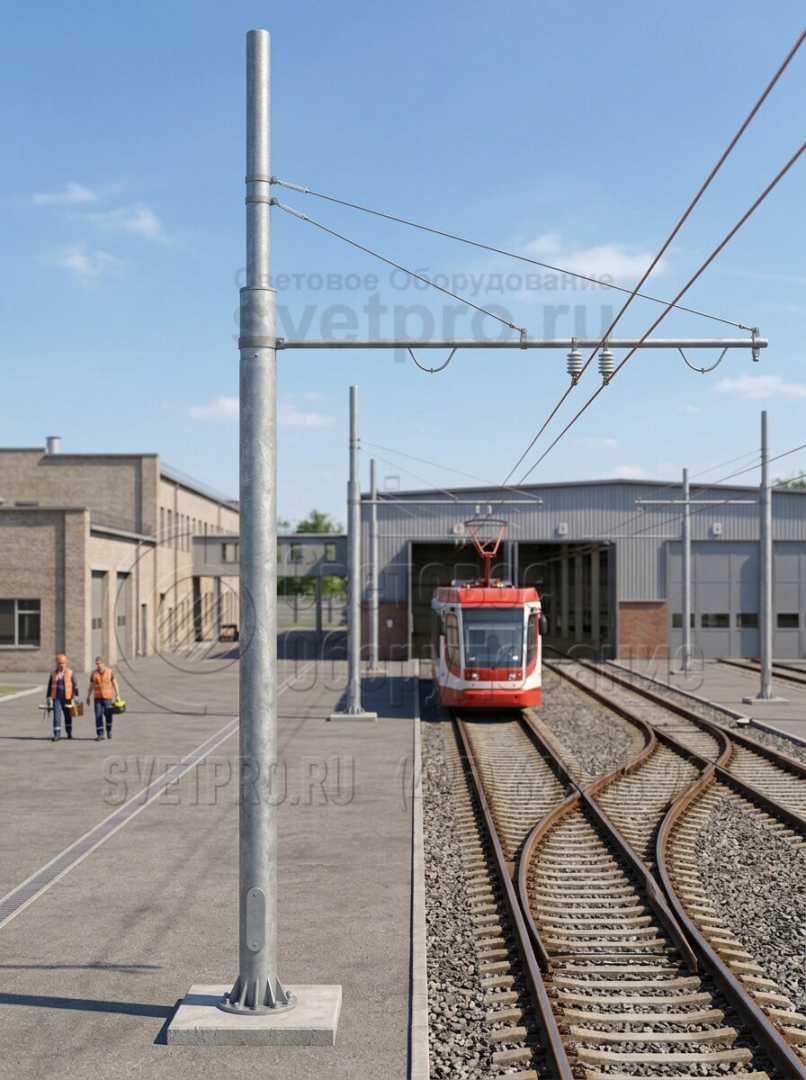

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ

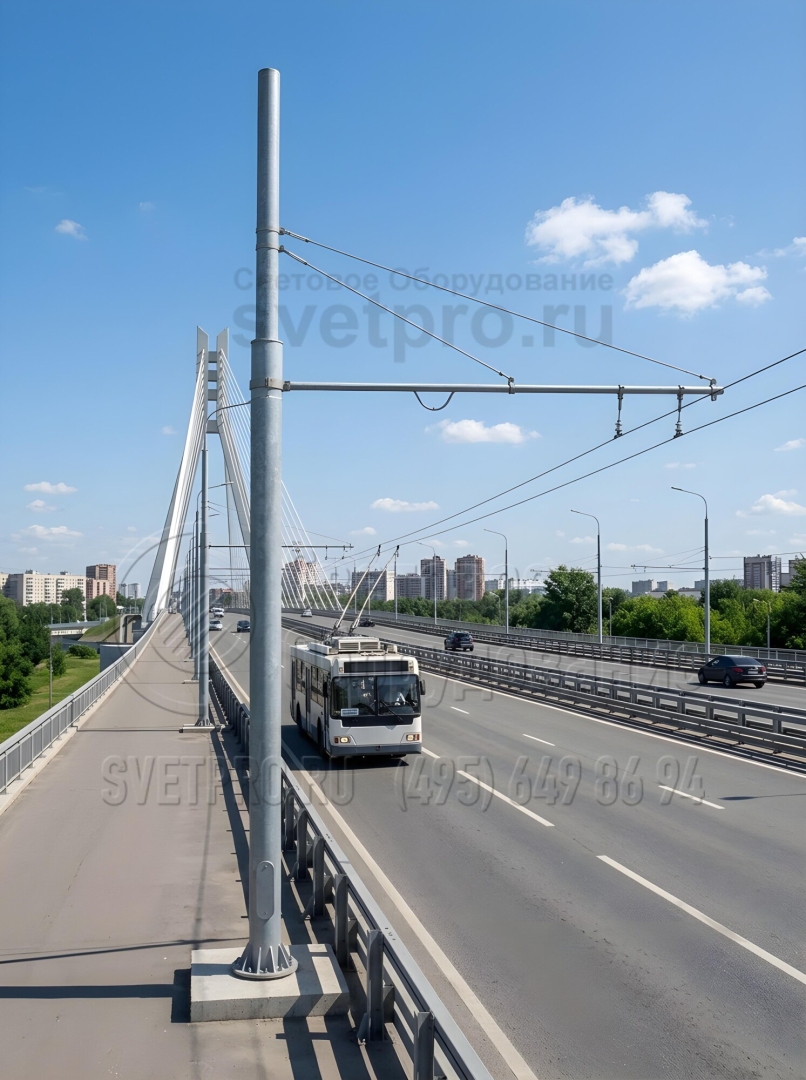

Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

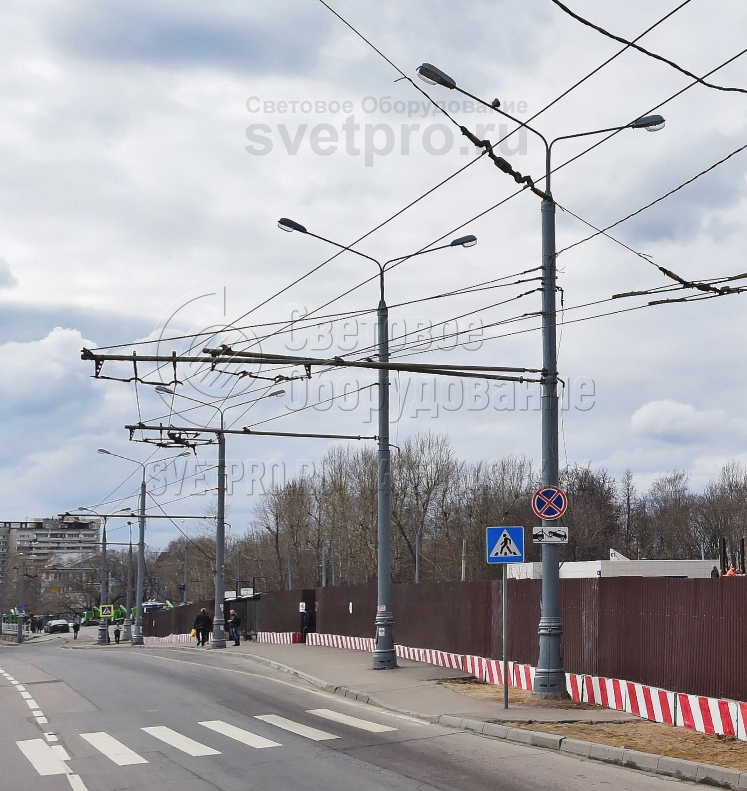

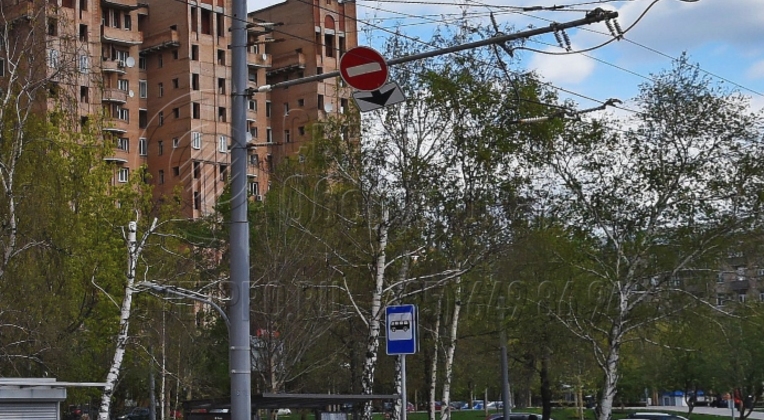

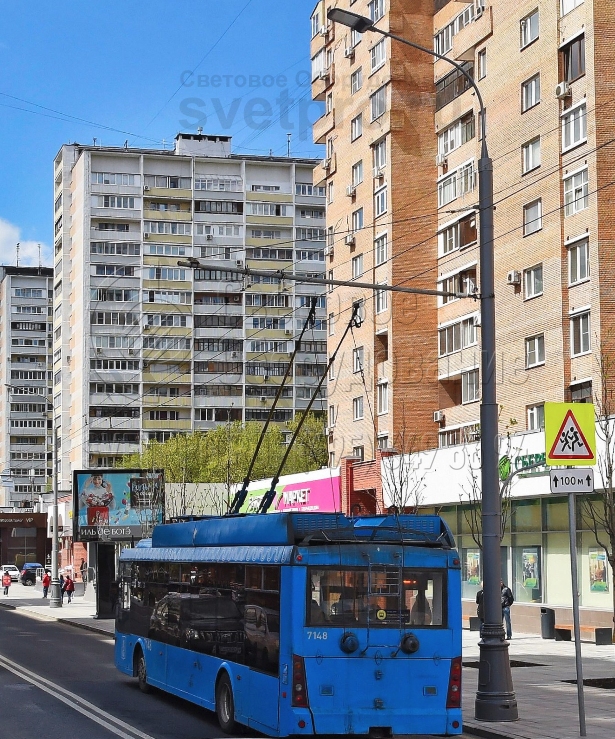

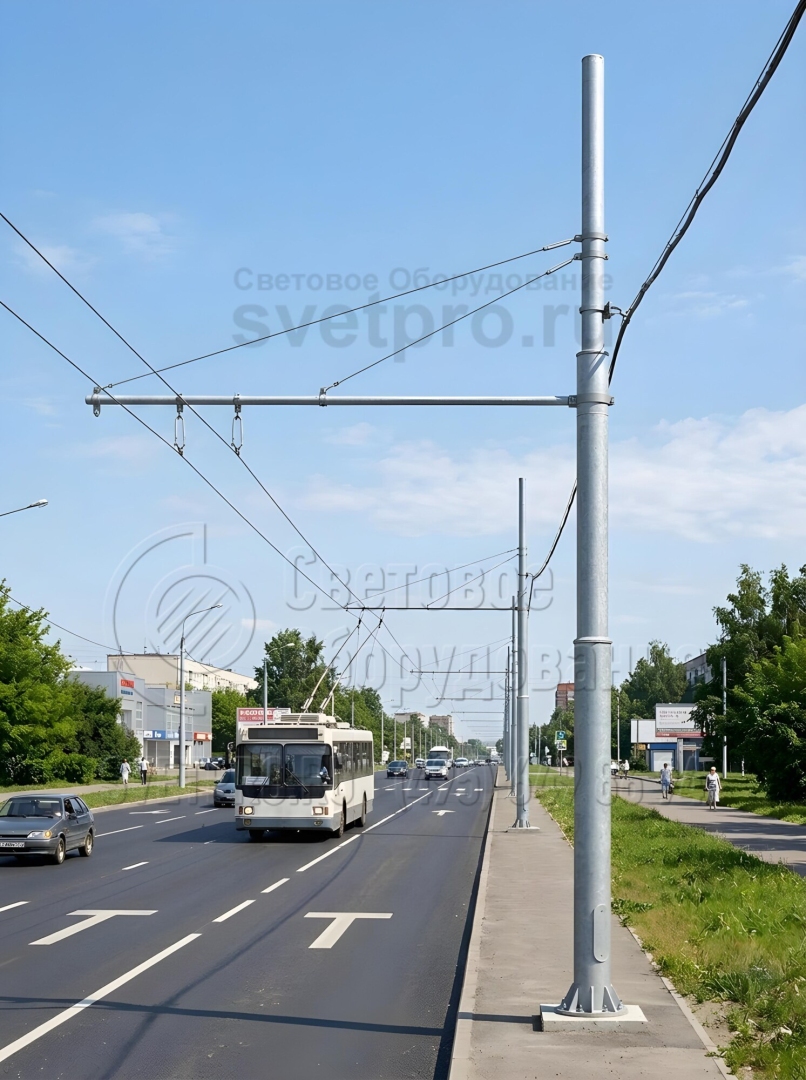

6. На фото представлена конструкция модели ТФ, с помощью которой проложены провода для троллейбусов. Обратите внимание, что фланец в нижней части замаскирован пластиковой тумбой. А на горизонтальную консоль подвешены не только провода, но и установлен дорожный знак со стрелкой.
-

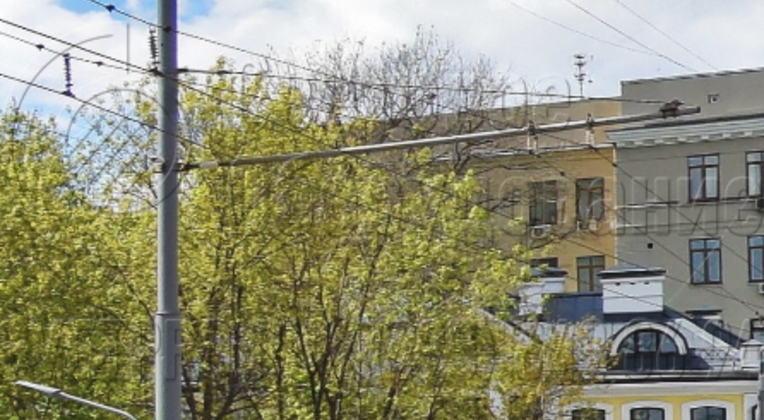

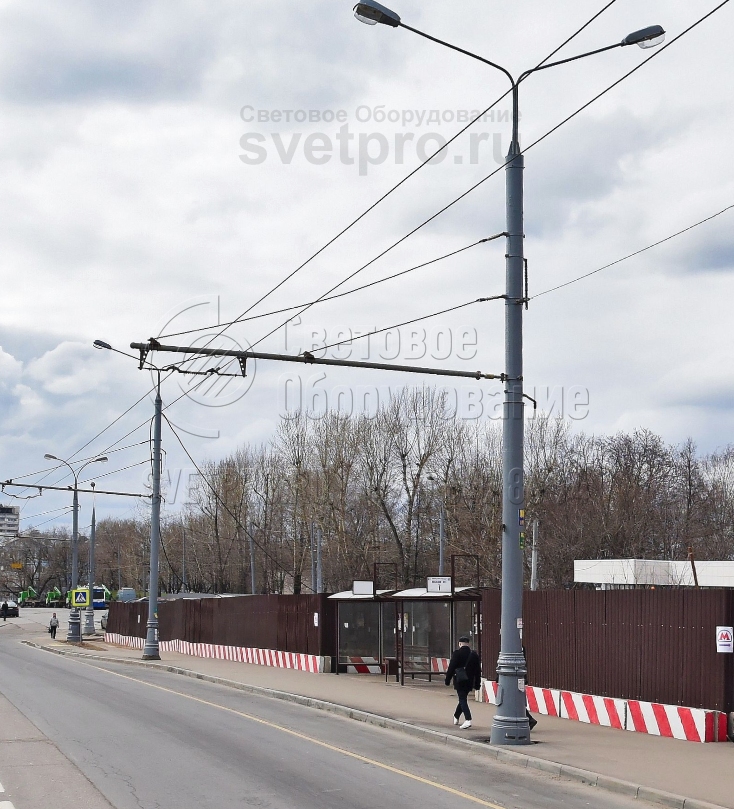

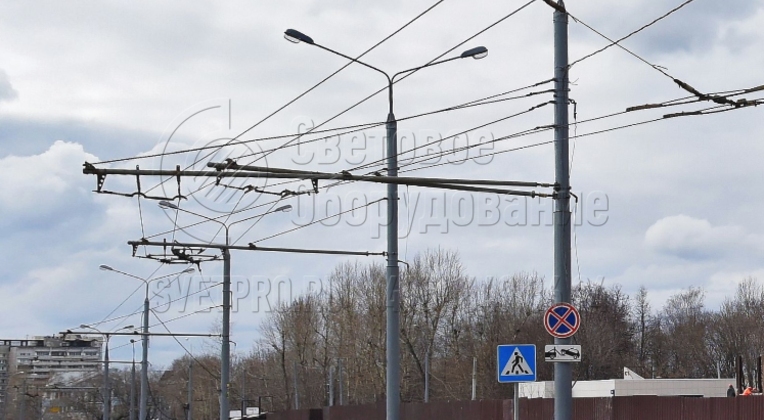

7. В варианте на фото силовая линия к опоре ТФ подведена над дорогой и подвешена на специальные кронштейны. Альтернативным способом подключения является прокладка под землей. Воздушный способ дешевле и быстрее, но при этом «захламляется» воздушное пространство населенного пункта. -

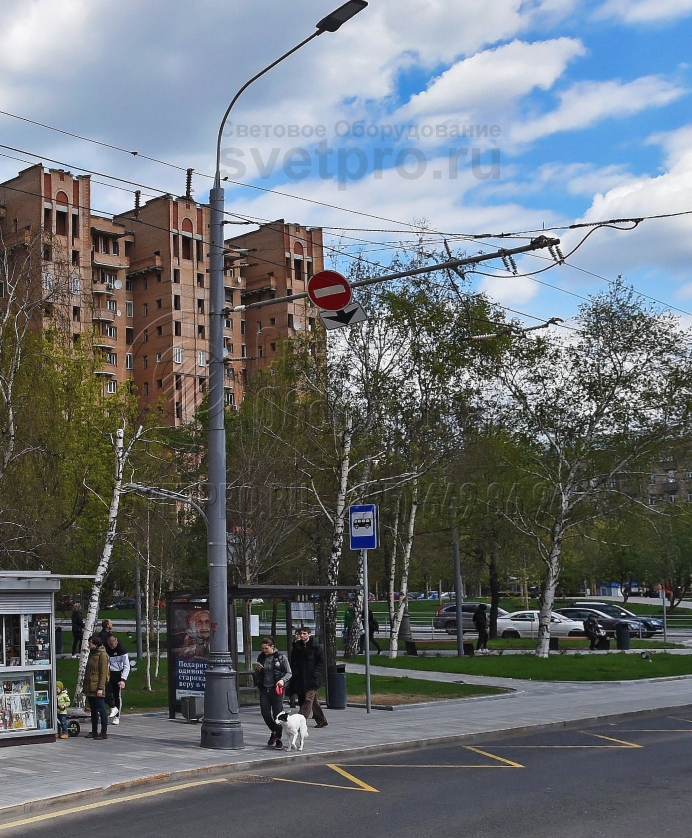

8. Опора ТП разработана для выполнения двойной задачи: прокладки проводов контактной сети и установки приборов освещения. В стандартной модификации кронштейн со светильником ставится на круглый оголовок и крепится за обечайку. Но можно установить и дополнительный кронштейн прямо на ствол. -

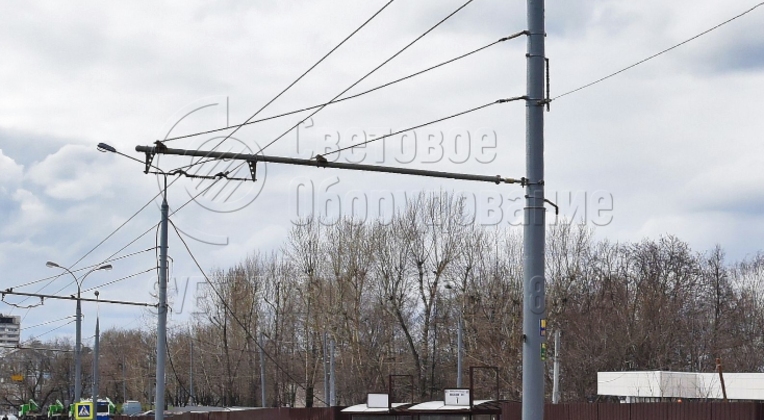

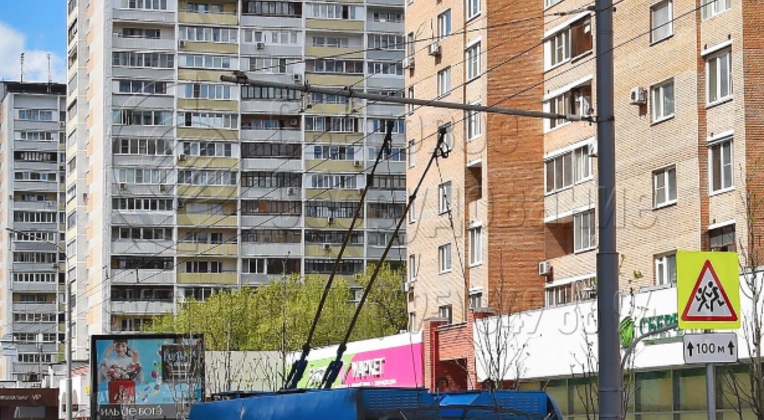

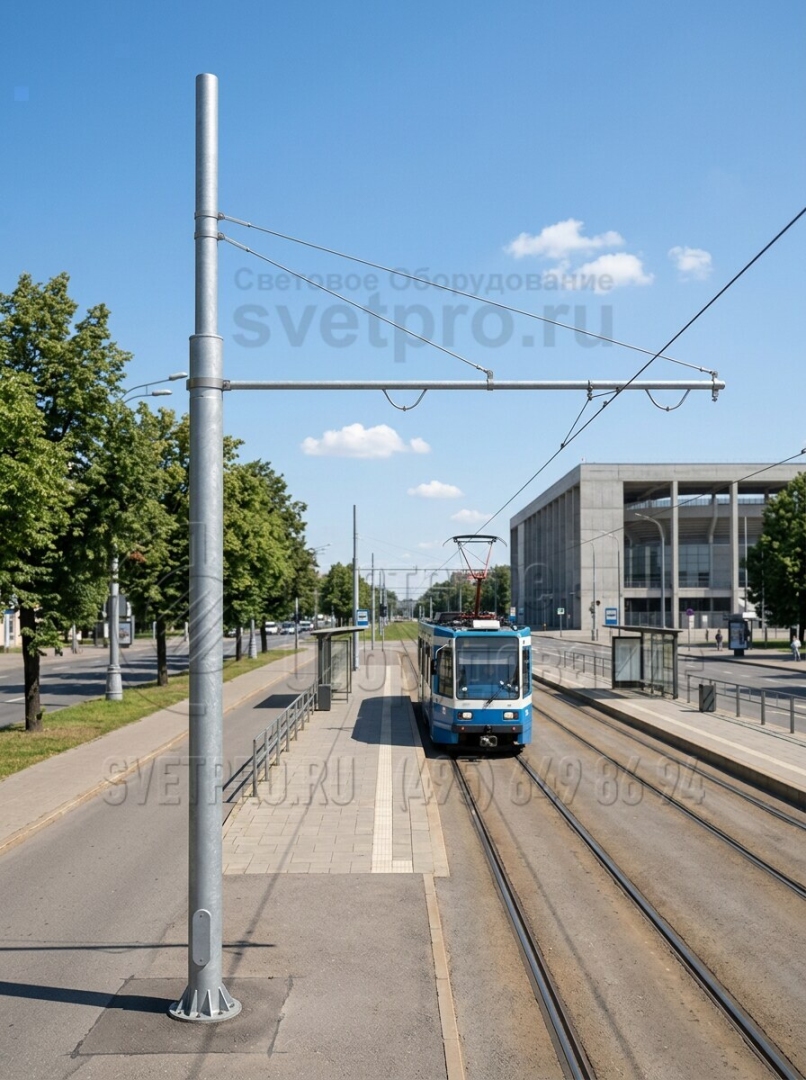

9. Одна опора контактной сети может использоваться для подвески нескольких троллейбусных линий. Для этого используется горизонтальная трубчатая консоль с несколькими растяжками. Необходимо лишь следить, чтобы предельная нагрузка на верхнюю часть не превышала 1,5 тонны. -

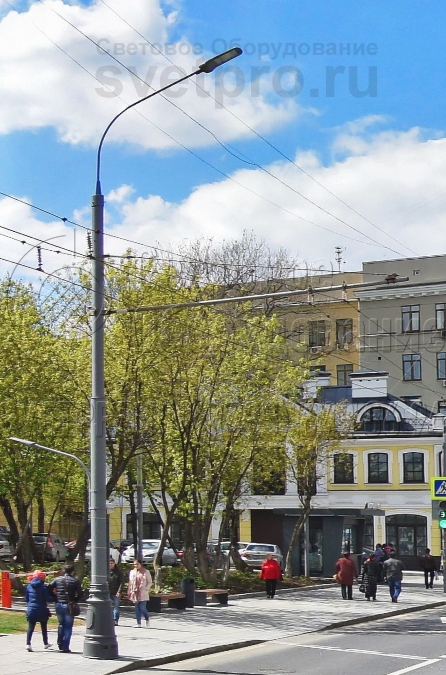

10. При использовании опоры контактной сети для освещения прилегающего пространства можно использовать светодиодные или газоразрядные светильники. Чаще всего используются приборы консольного типа с креплением за боковую часть корпуса. Длина и высота выноса могут варьироваться.
