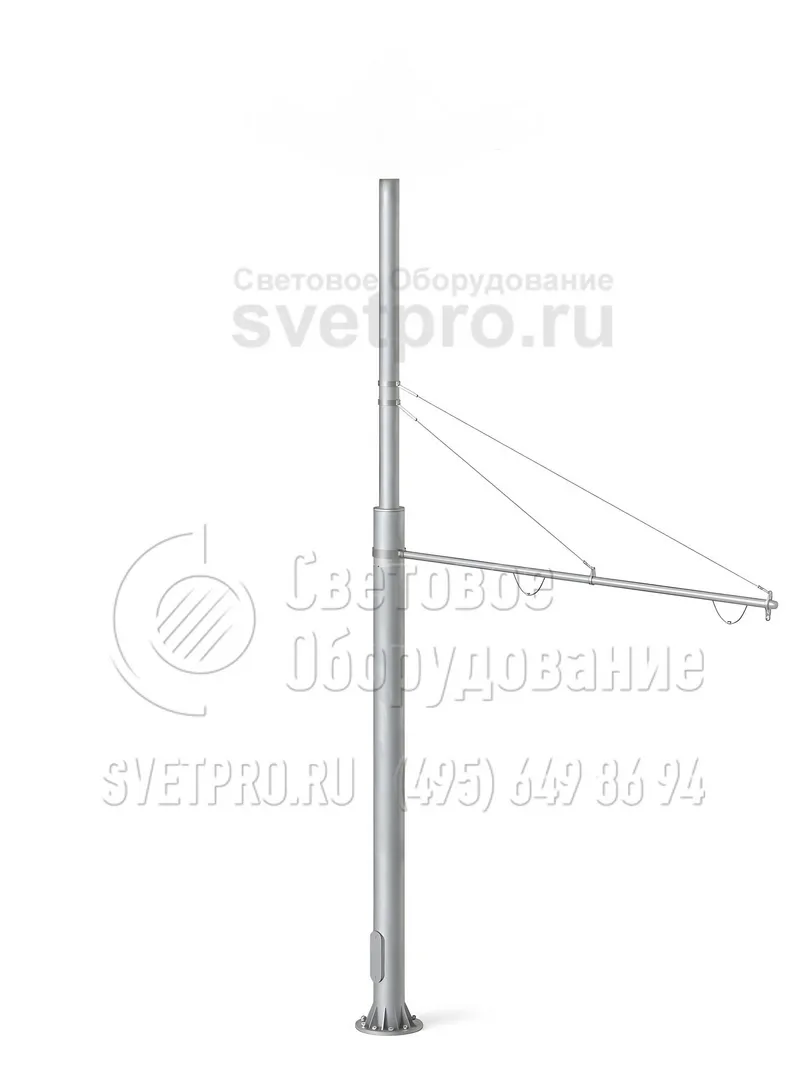

ТФ-1000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
9
Цена*:
184 726
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Трубчатая фланцевая опорная конструкция ТФ-1000-9 – высотная опора, рассчитанная на нагрузку в 1000 кг. Изделие устанавливается для наружного освещения городских улиц и автомагистралей, организации контактных сетей для электротранспорта, подвеса силовых проводов. При необходимости на ней также могут размещаться рекламные конструкции, информационные вывески и дорожные знаки. Для освещения территорий используются мощные светильники, устанавливаемые в верхней части столба на кронштейны.
Опоры модели ТФ-1000-9 изготавливаются из сварного трубного проката. Высокое качество используемой при производстве стали позволяет устанавливать опоры в различных климатических регионах. Защита от внешних факторов среды и коррозии организуется посредством обработки поверхности металла горячим цинкованием, что также увеличивает срок ее эксплуатации до 30 лет.
Монтируются трубчатые конструкции с помощью фланца, соединяемого с закладным элементом бетонного фундамента.
фото с объектов

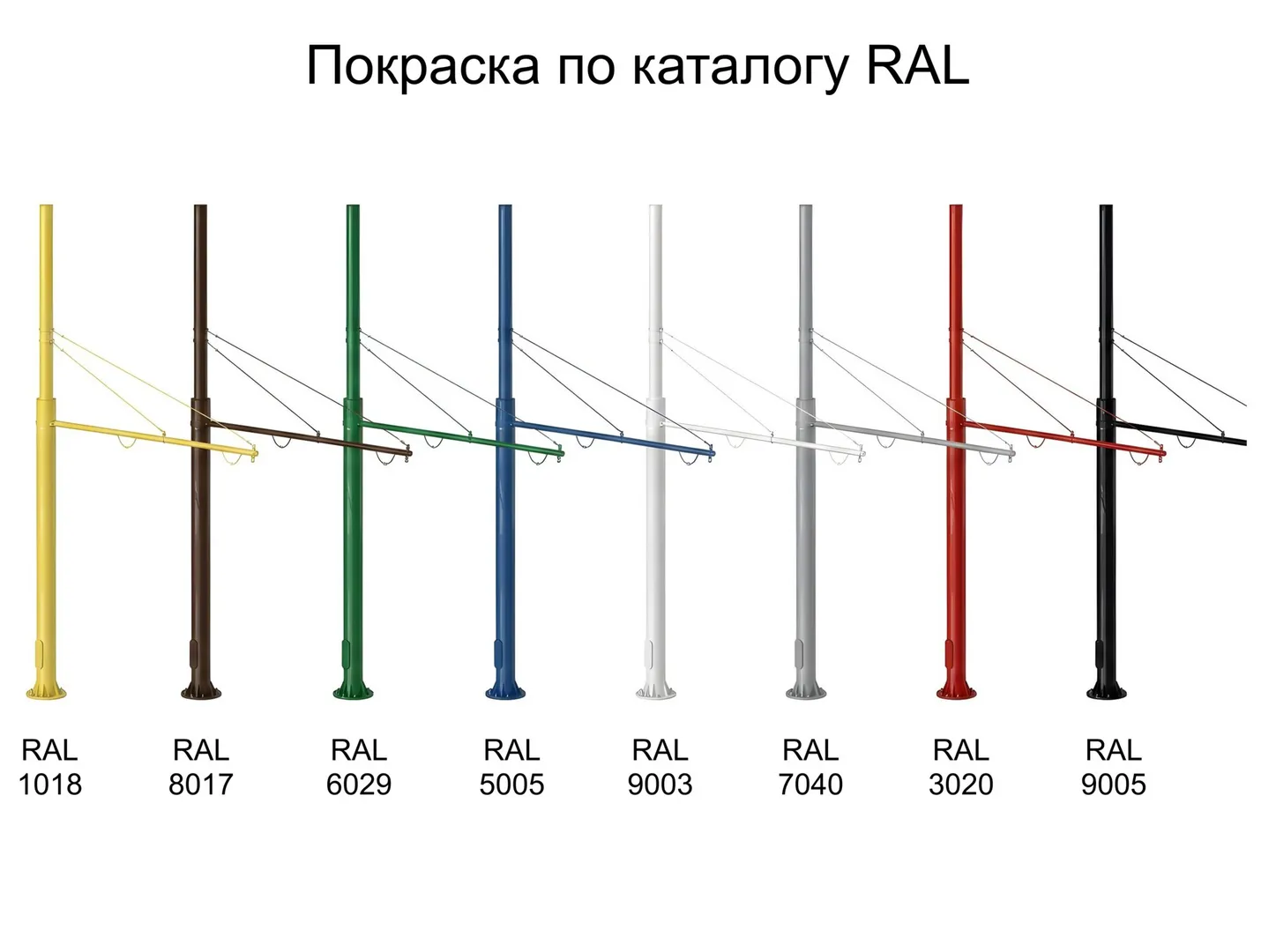

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФ-1000-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Трубный прокат |
| Размер фланца: | 540 мм |
| Нижний диаметр: | 325 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 628 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-1000-9,0-01**-ц | 184 726 ₽ | ЗФ-30/12/Д440-3,0-б | 628 | О3 | 1000 | 9000 | 3000 | 3500 | 325 | 219 | М30 | 540 | 440 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

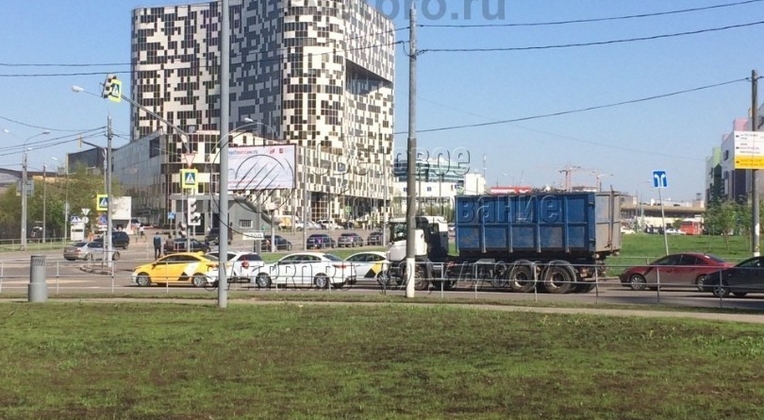

1. -
2. -
3. -
4. -
5. -

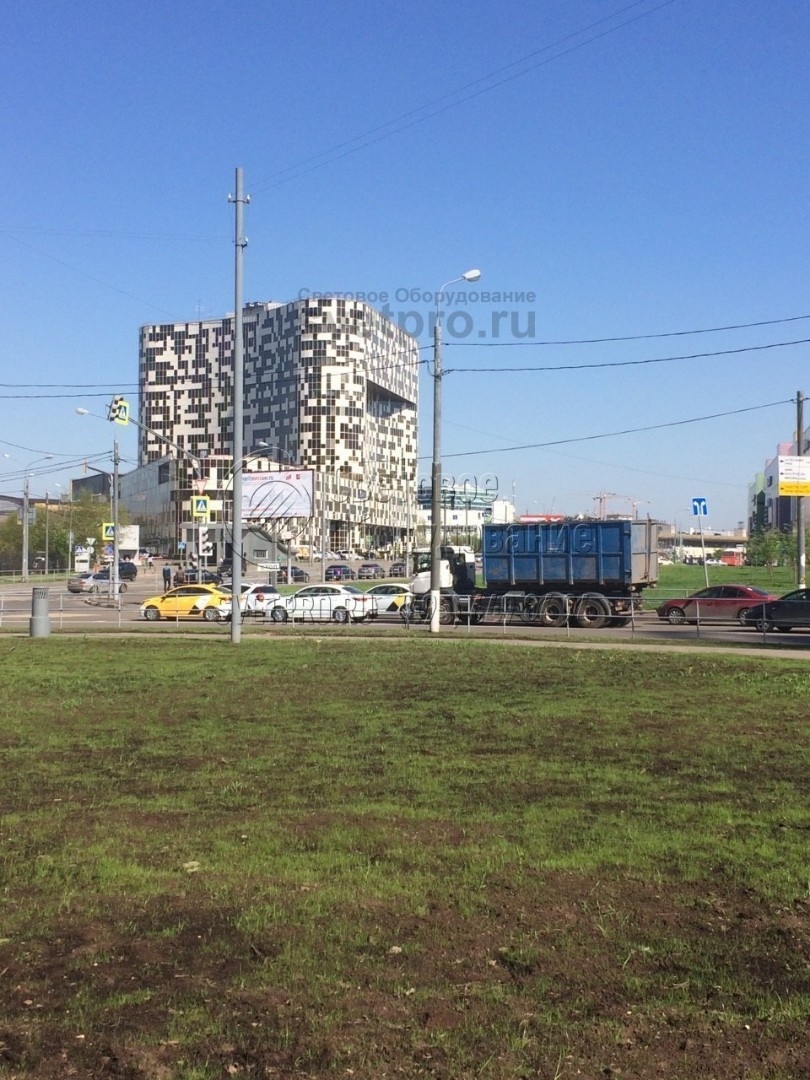

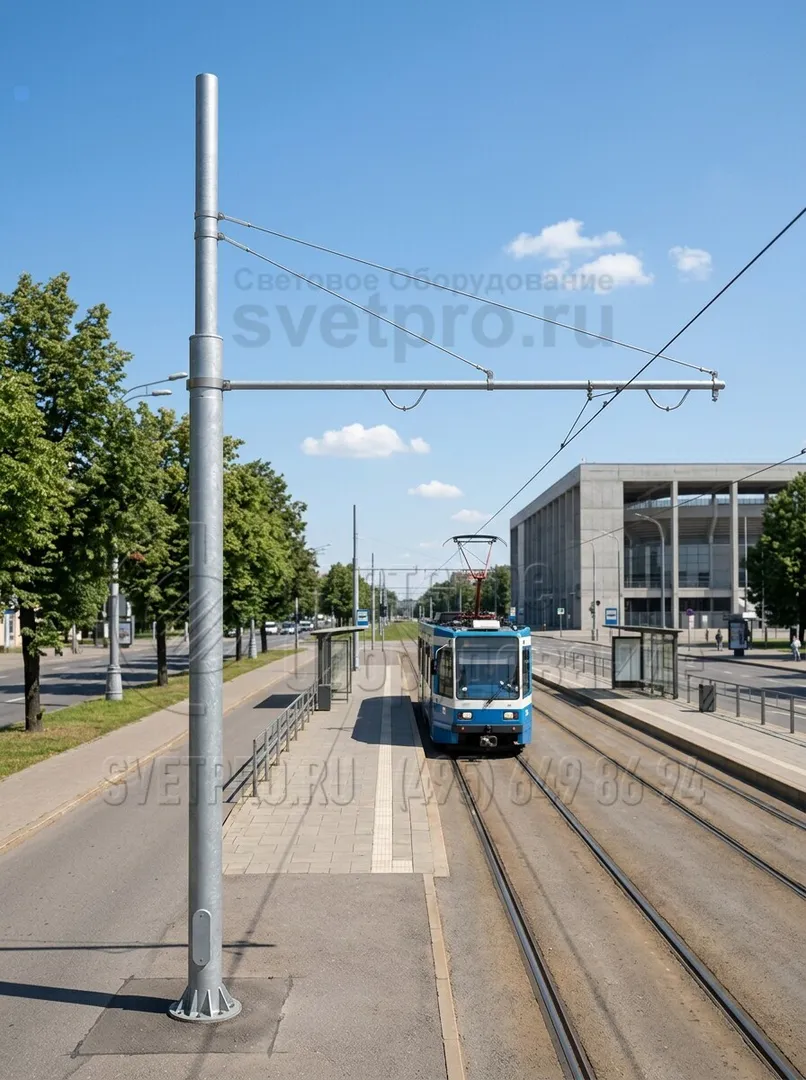

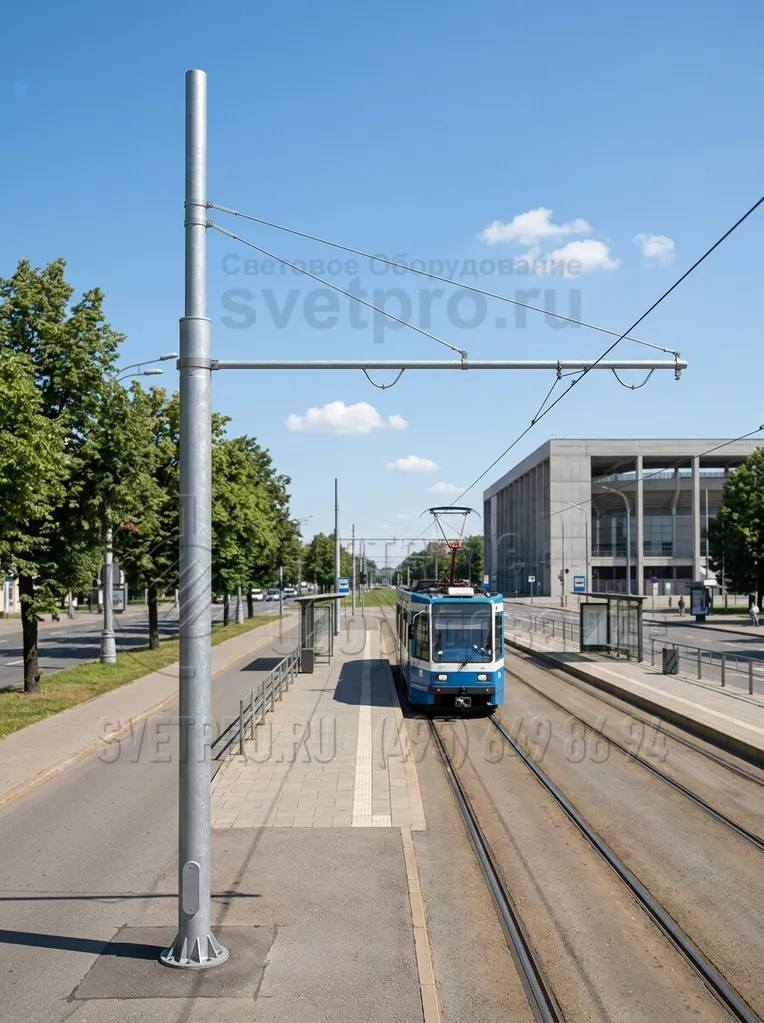

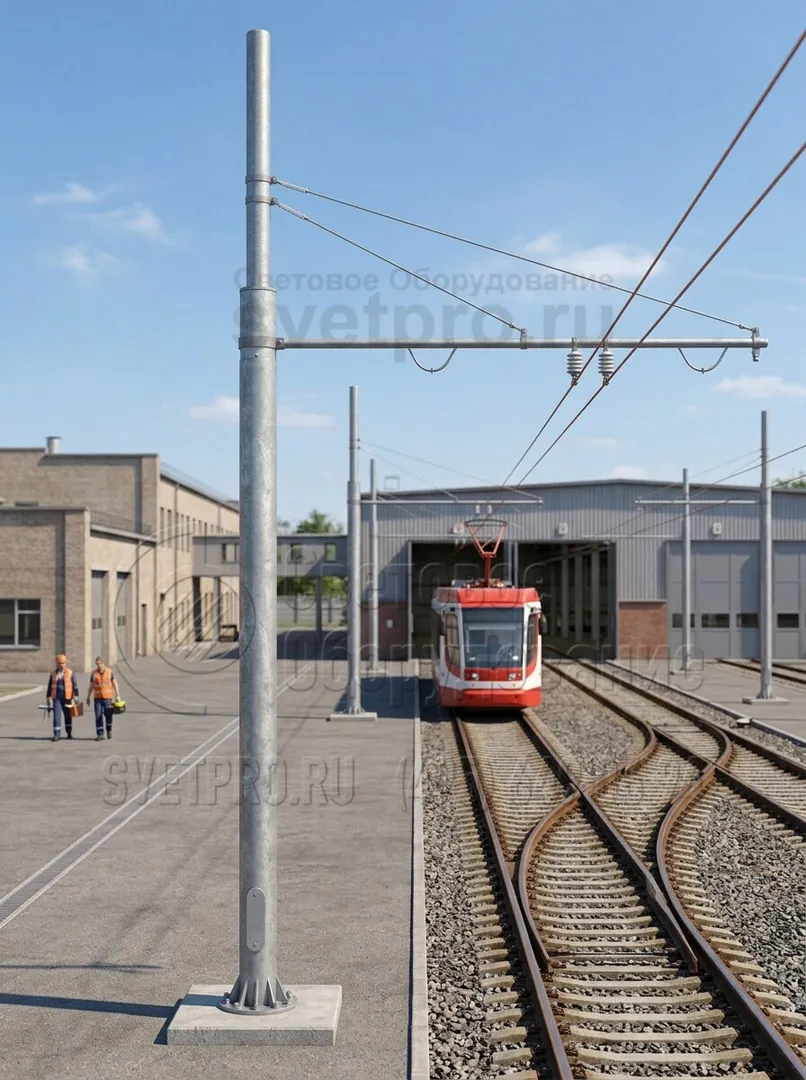

6. На фотографии изображены специальные инженерные опоры модели ТФ. Корпус этих изделий делается из труб с толстыми стенками и круглым сечением. Высота от фланца до края оголовка в верхней части составляет 9 метров. Они применяются для освещения и подвески проводов контактной сети. -

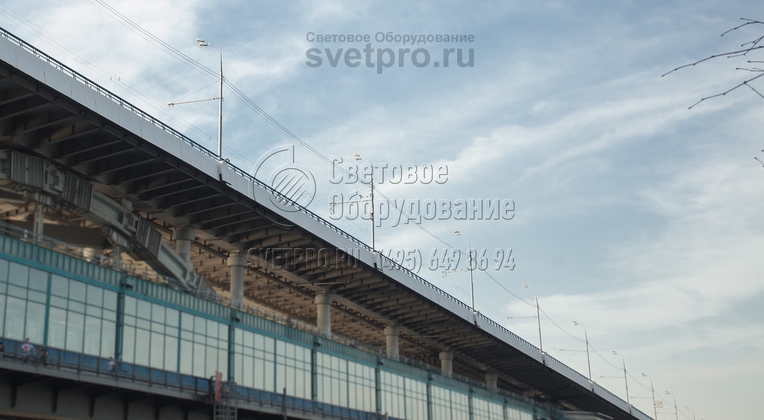

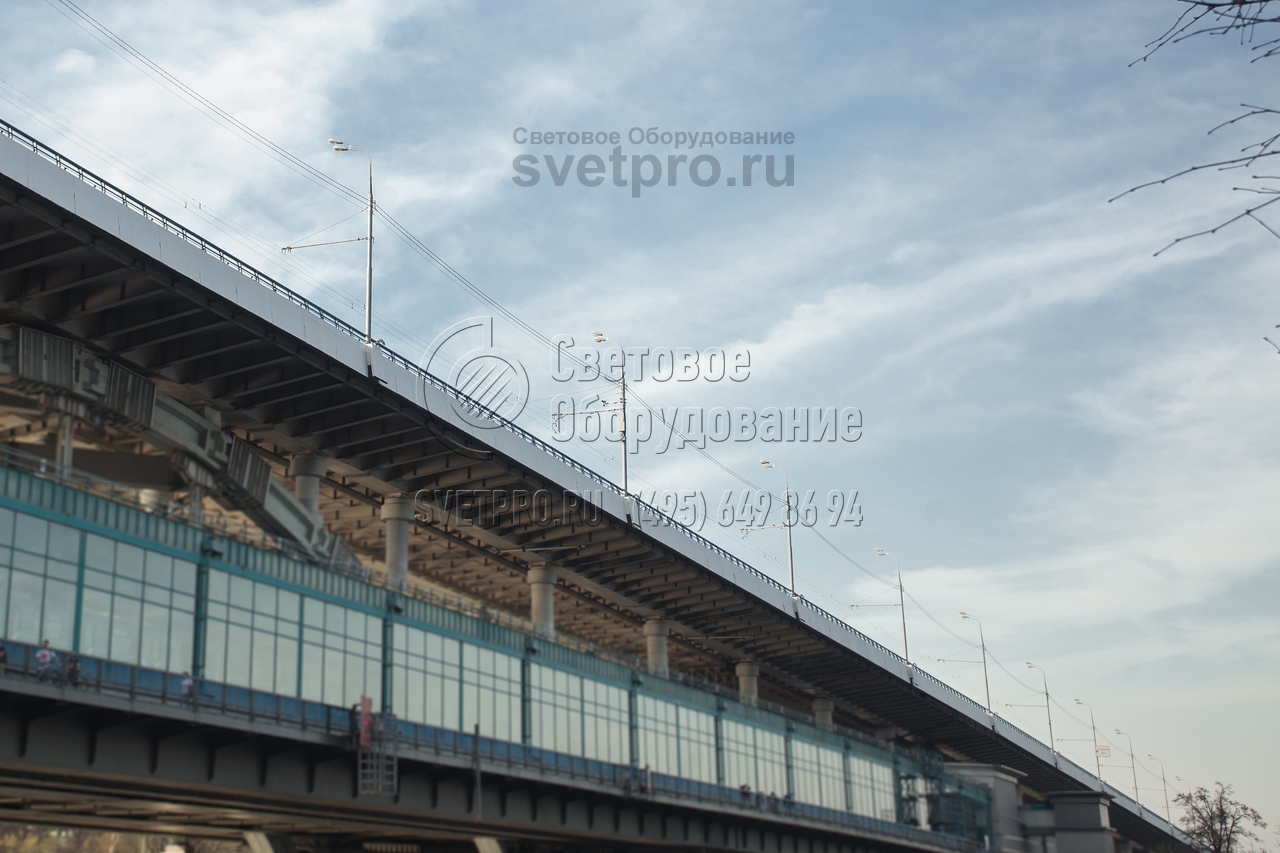

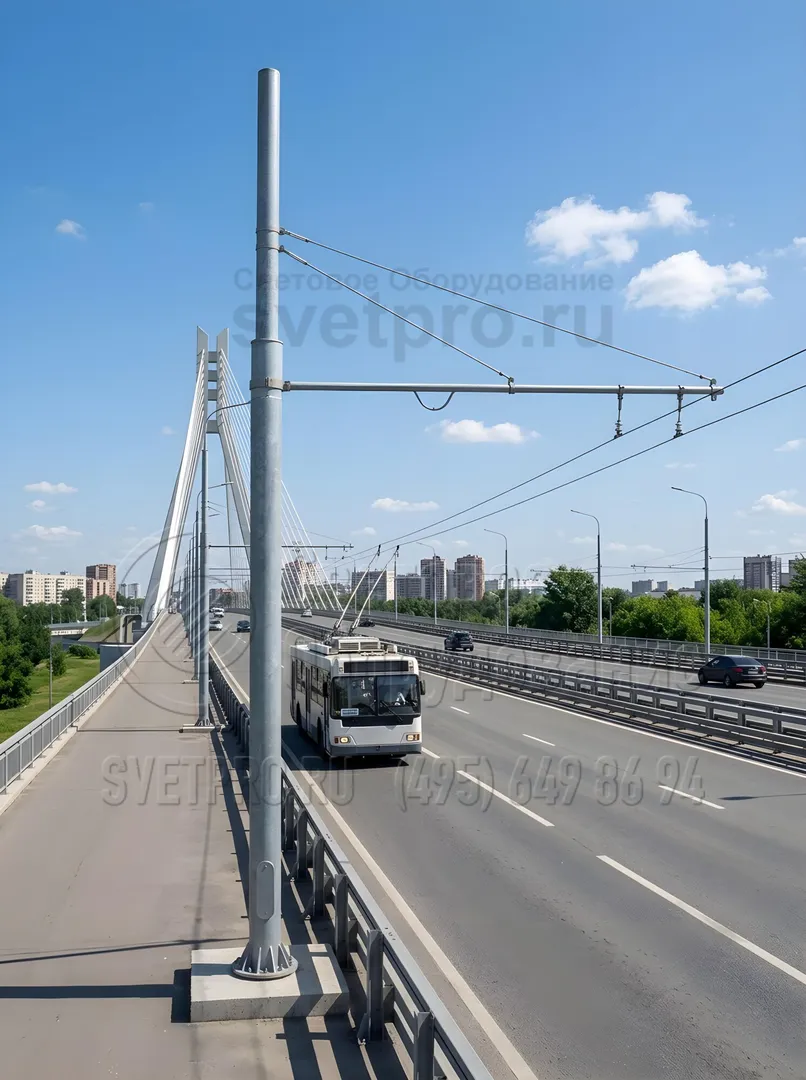

7. Фланцевые опоры контактной сети могут устанавливаться на мостах и эстакадах. Вместо хвостовика (как у прямостоечных) у этих конструкций предусмотрена опорная площадка круглой формы. Она нужна для того, чтобы закрепить наземную часть конструкции к закладным элементам эстакады. -

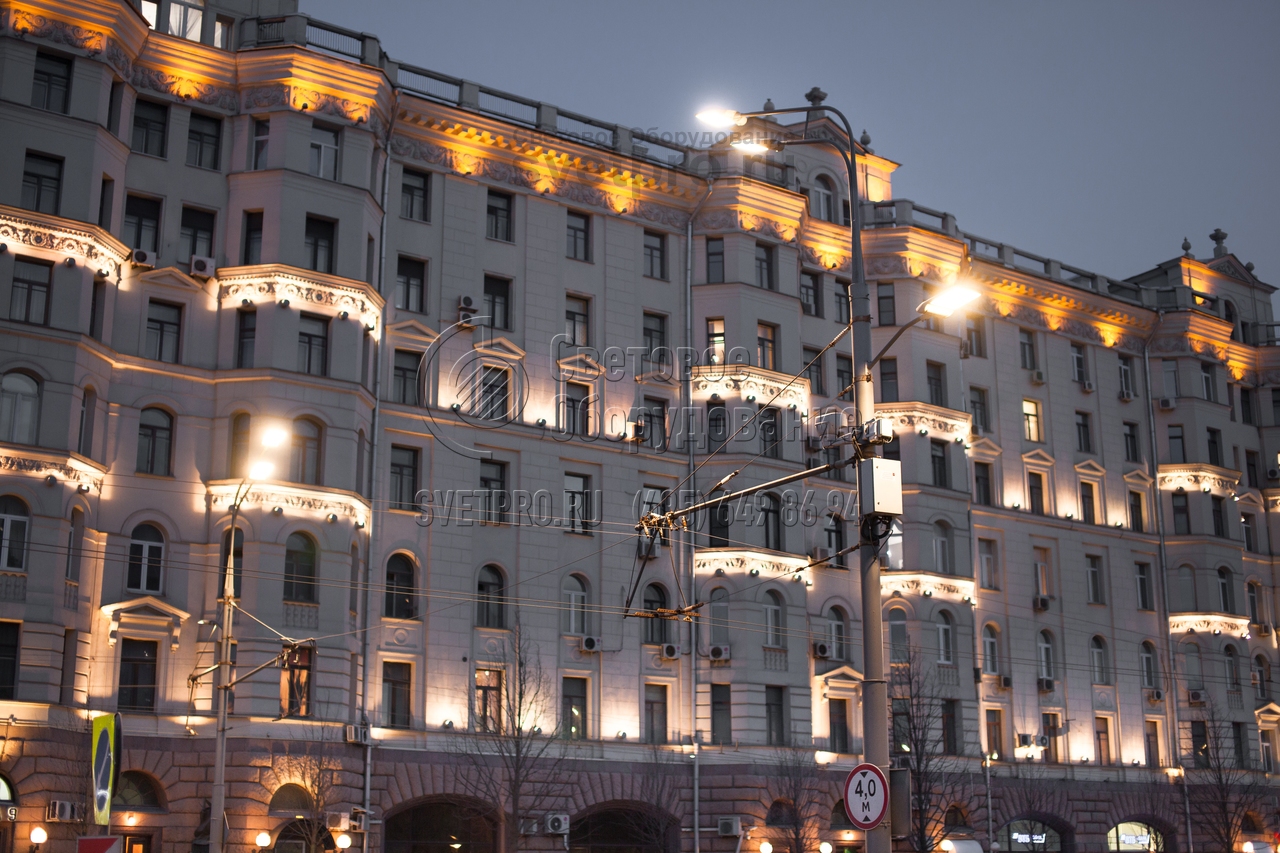

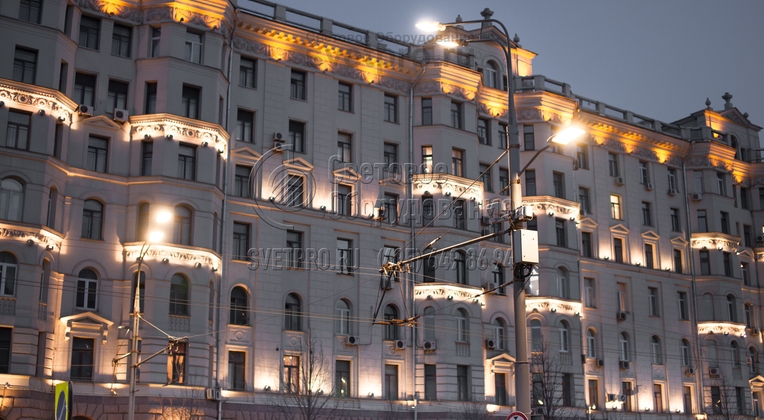

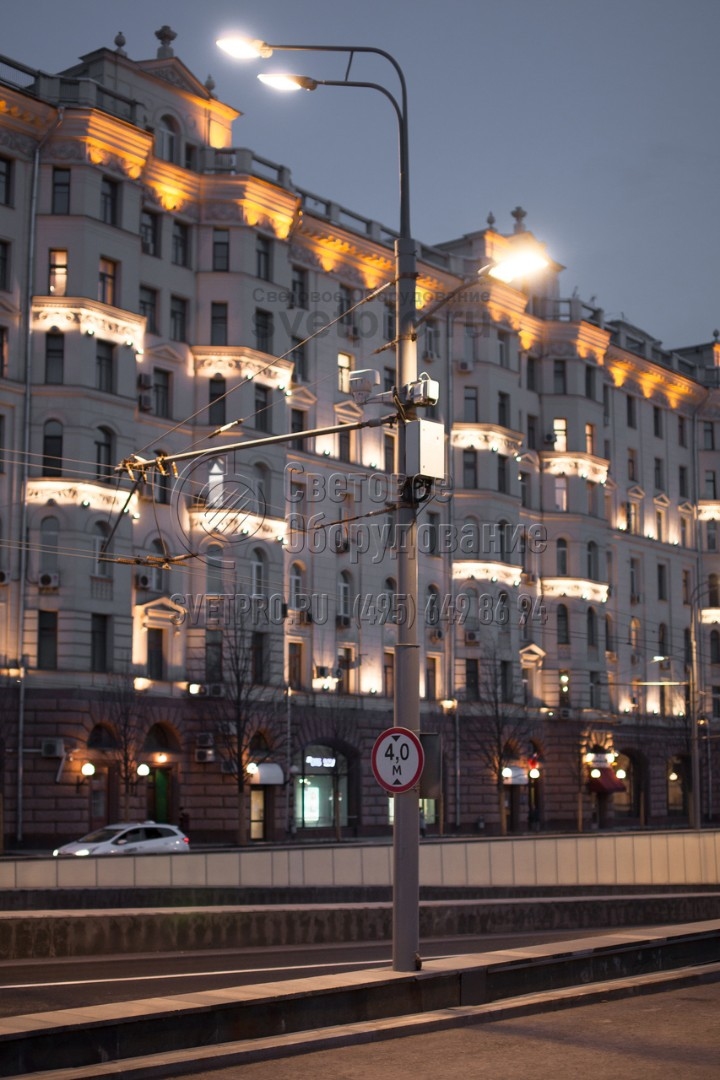

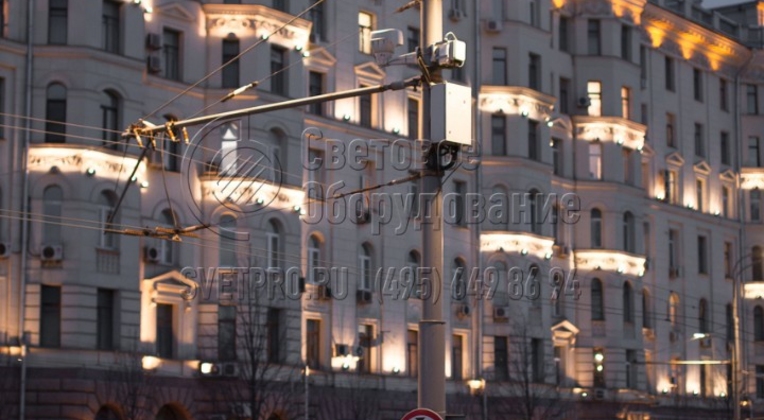

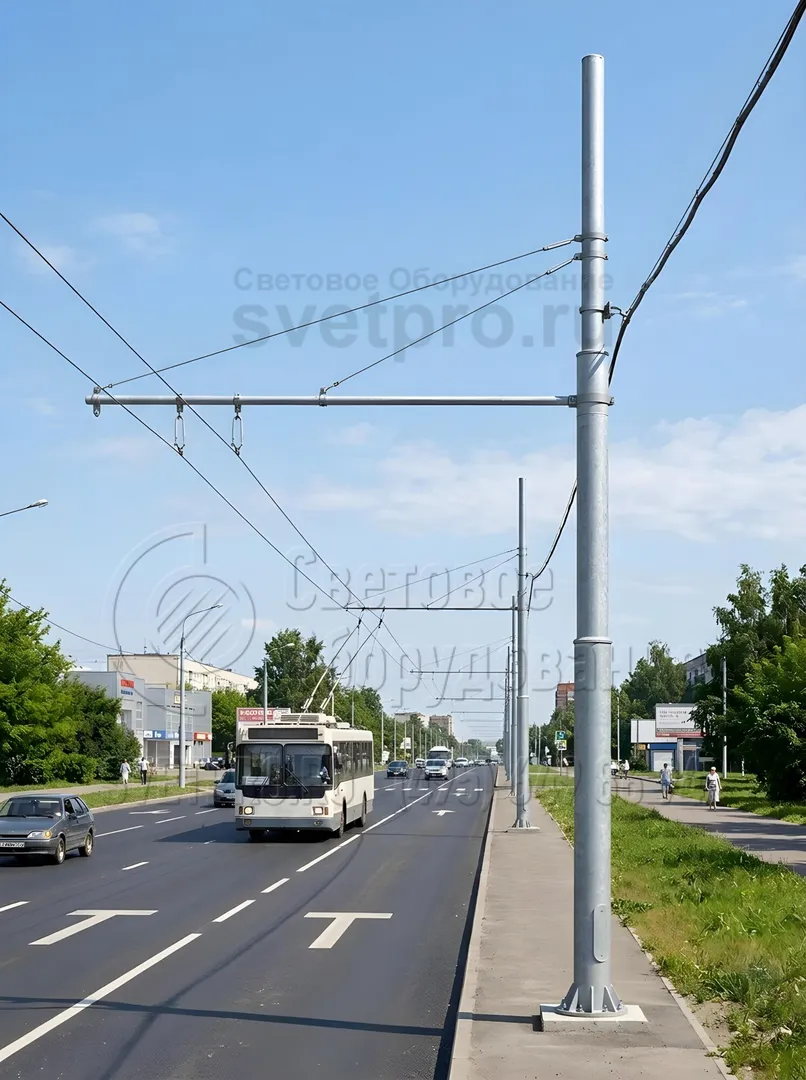

8. Крепление контактных проводов троллейбуса к изображенной на фото опоре ТФ производится с помощью жесткой горизонтальной трубы. А световые приборы устанавливаются на оголовок. Для этого необходим кронштейн с одним или несколькими рожками и обечайкой с отверстиями в нижней части. -
9. Опора, которая изображена на фото, может выдержать нагрузку в пределах 1 тонны. Поэтому ее используют как многофункциональную инженерную конструкцию. На ее корпусе можно крепить провода, светильники с кронштейнами, коммутационное оборудование в стальных шкафах, дорожные знаки. -

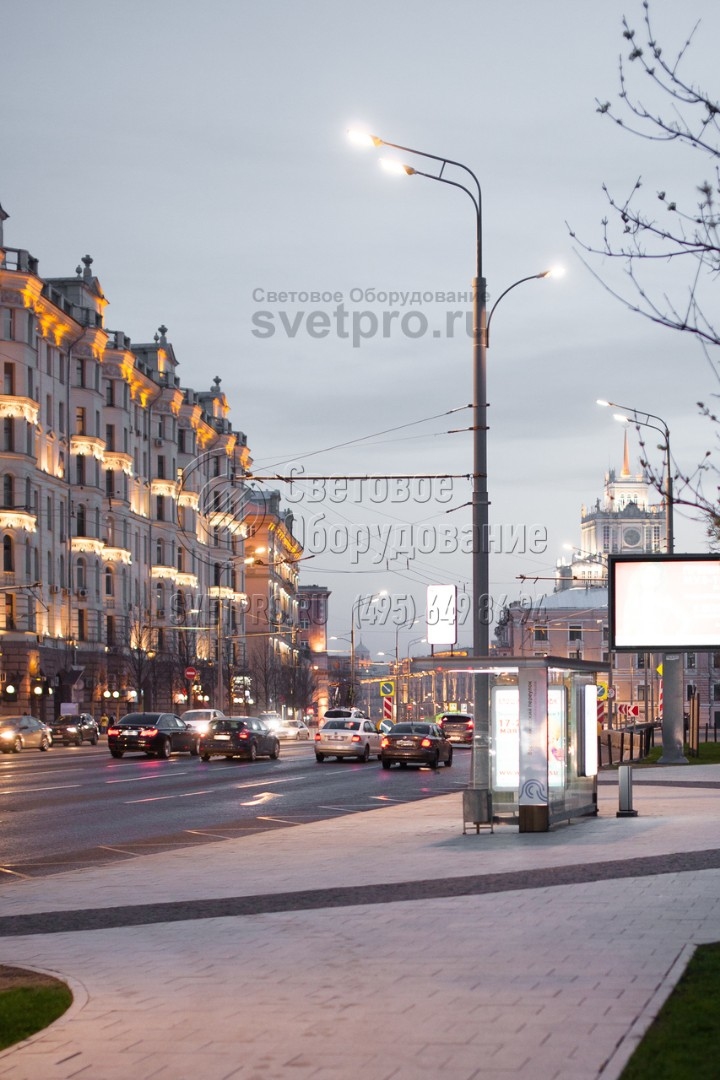

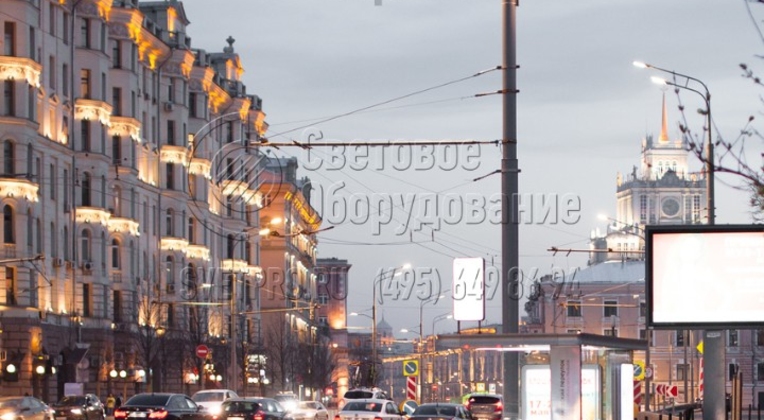

10. Благодаря высокой несущей способности опоры ТФ ее можно использовать и для контактной сети, и для освещения. Более того, на один ствол можно установить несколько световых приборов. В примере на фото на кронштейне на оголовке установлено 2 светильника, а один кронштейн закреплен на стволе. -

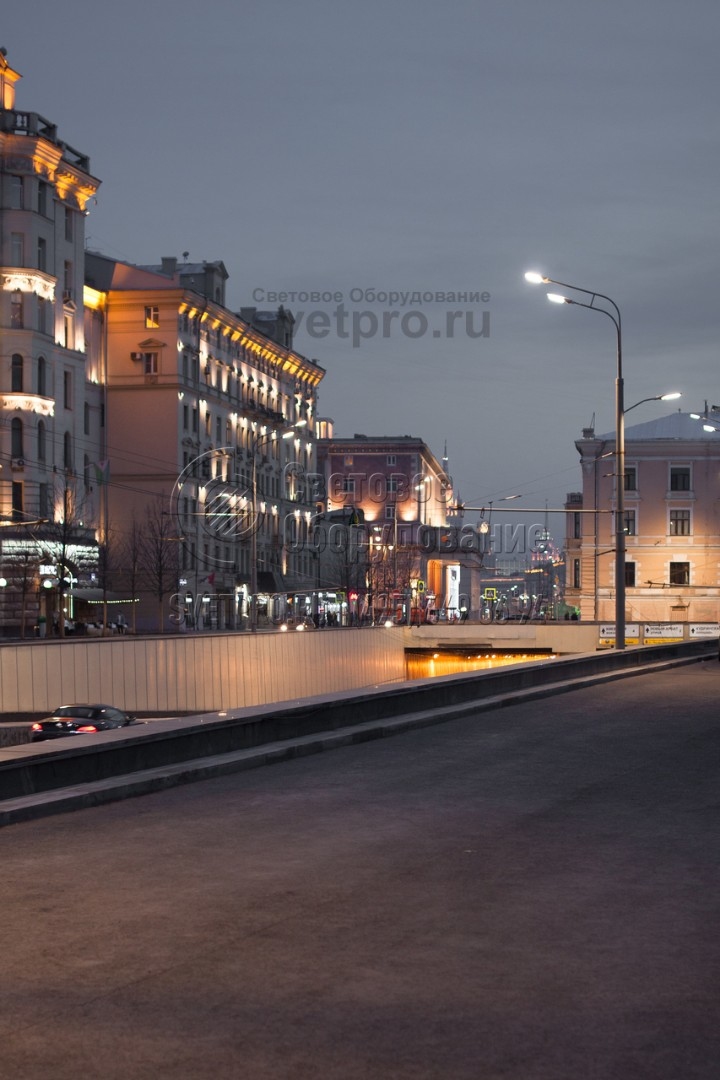

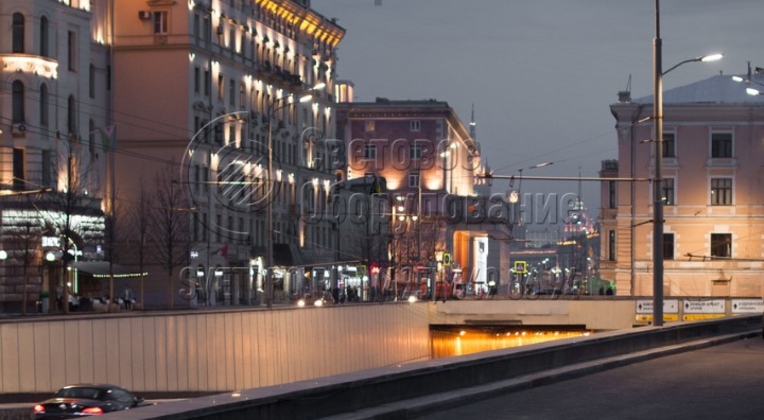

11. Провод контактной сети на опоре типа ТФ должен быть закреплен над уровнем дороги на высоте, предусмотренной действующим государственным стандартом. Однако, когда опора ставится на въезде в тоннель, консоль опускается ближе к земле. Это возможно благодаря накладному креплению.
