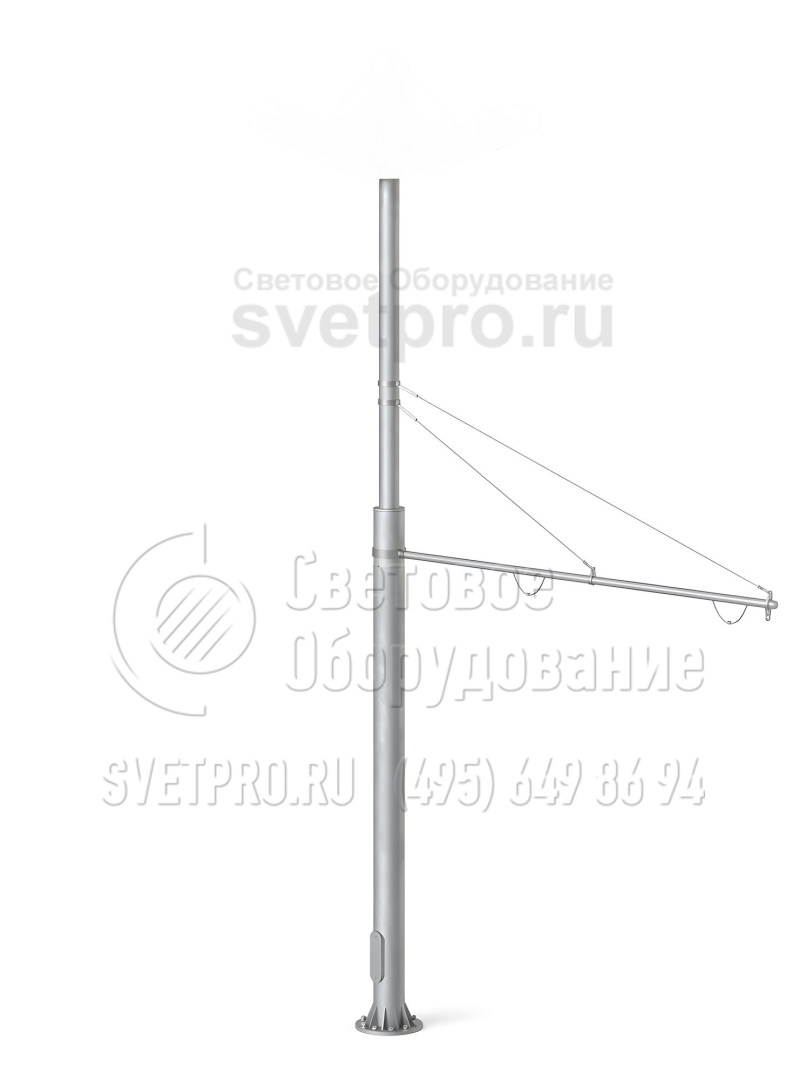

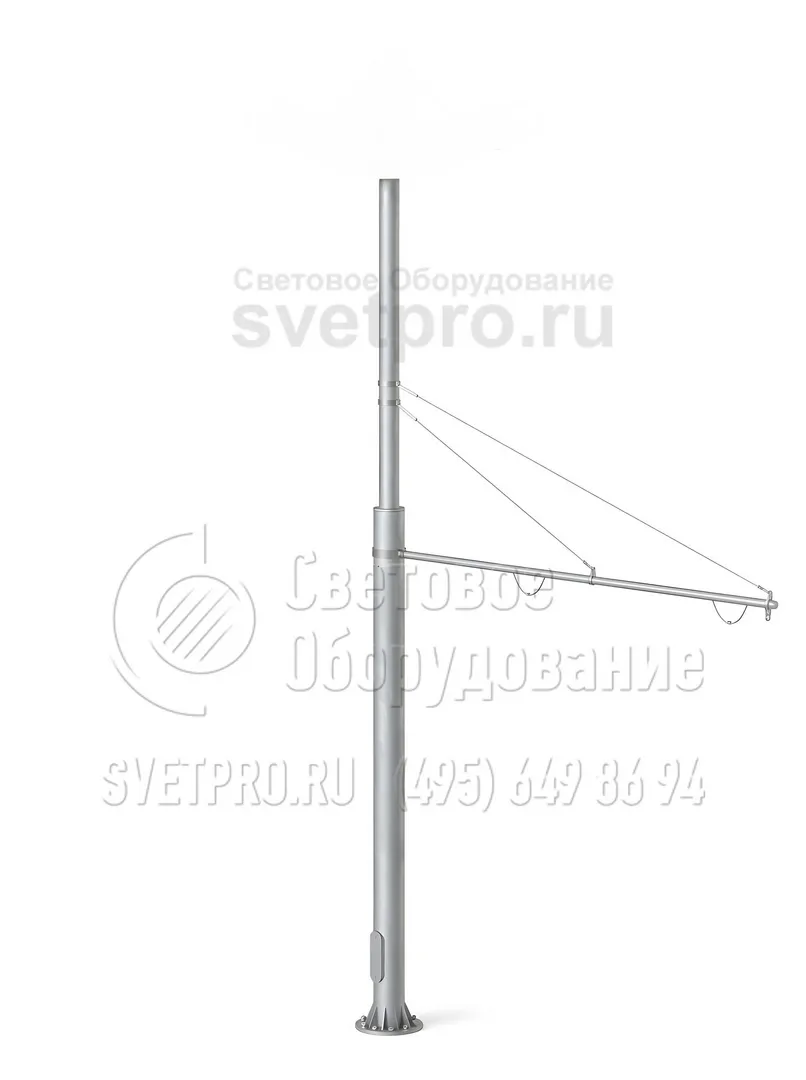

ТФ-2200-9 Опора контактной сети фланцевая трубчатая высота 9 метров

Область применения:
  • Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:
  • Опоры освещения
Артикул производителя: ТФ-2200-9
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Материал: Трубный прокат
Покрытие: Горячее цинкование
Размер фланца: 690 мм
Нижний диаметр: 426 мм
Верхний диаметр: 273 мм
Вес: 955 кг
Высота: 9 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыНаименование закладного элемента фундаментаМасса*, кгОбознач-е установочного места кронштейнаP, кгH, ммh1, ммh, ммD1, ммD2, ммd, ммА, ммБ, мм
ТФ-2200-9,0-01**-ц ЗФ-36/12/Д560-3,0-б 955 О4 2200 9000 3000 2500 426 273 М36 690 560

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опора фланцевая трубчатая типа ТФ-2200-9 разработана для подвески над проезжей частью и трамвайными путями контактных проводов, по которым подается электрическая энергия для работы электрического общественного транспорта.

Опора этой модели устанавливается на фланец. Площадка для крепления приварена к нижней части и укреплена треугольными деталями по окружности. Такой способ установки имеет несколько плюсов:

  • Корпус изделия имеет высоту ровно в 9 метров, так как у опоры нет хвостового элемента. Поэтому можно перевезти опоры в стандартном грузовом автомобиле.
  • Процесс выравнивания опоры ТФ проще, чем модели с хвостовым элементом. Нет необходимости правильно устанавливать всю наземную часть, она выровняется при прикручивании.
  • Если в процессе эксплуатации контактной сети корпус будет поврежден в ДТП или по другим причинам, изделие можно заменить без повторного бетонирования основания.
  • Процесс крепления закладного элемента в котловане и прикручивания наземной части разделены друг от друга. Благодаря этому оптимизируется работа строителей и сохраняется защитное покрытие корпуса.
  • Фланцевые модели опор контактной сети можно крепить на мостовых балках, эстакадах, парапетах.

Приобрести осветительные опоры можно в нашей компании. Для оформления заявки свяжитесь с менеджерами или заполните форму на сайте.

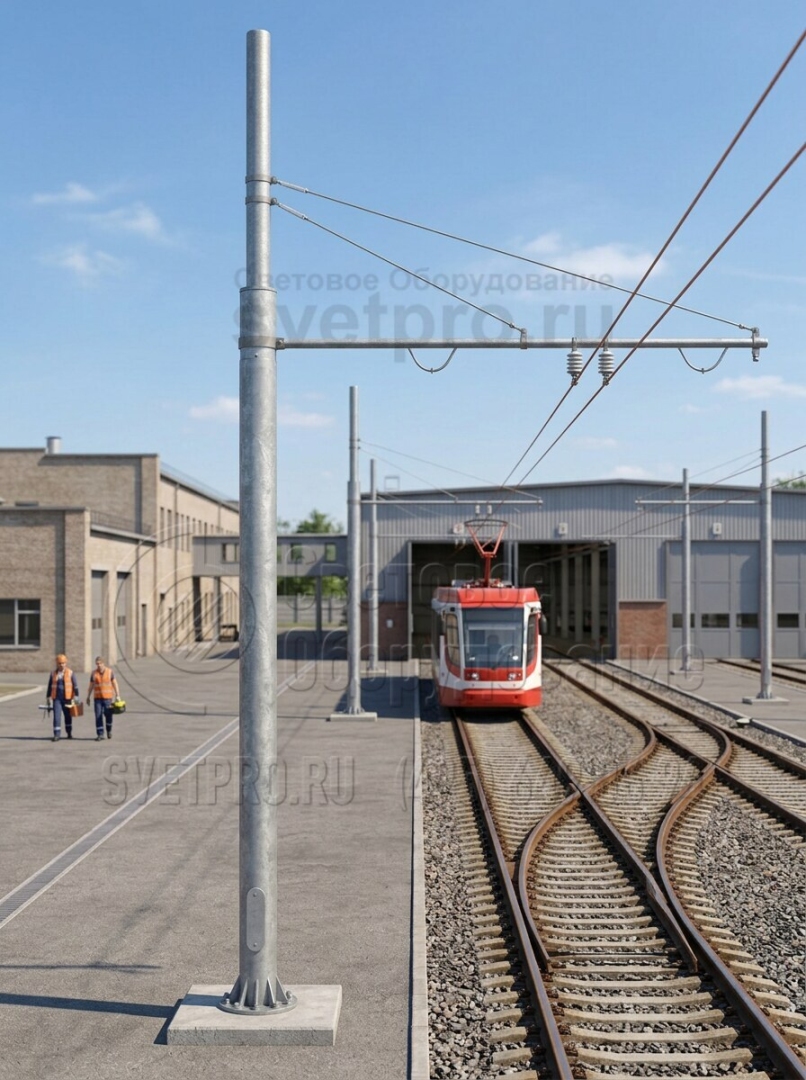

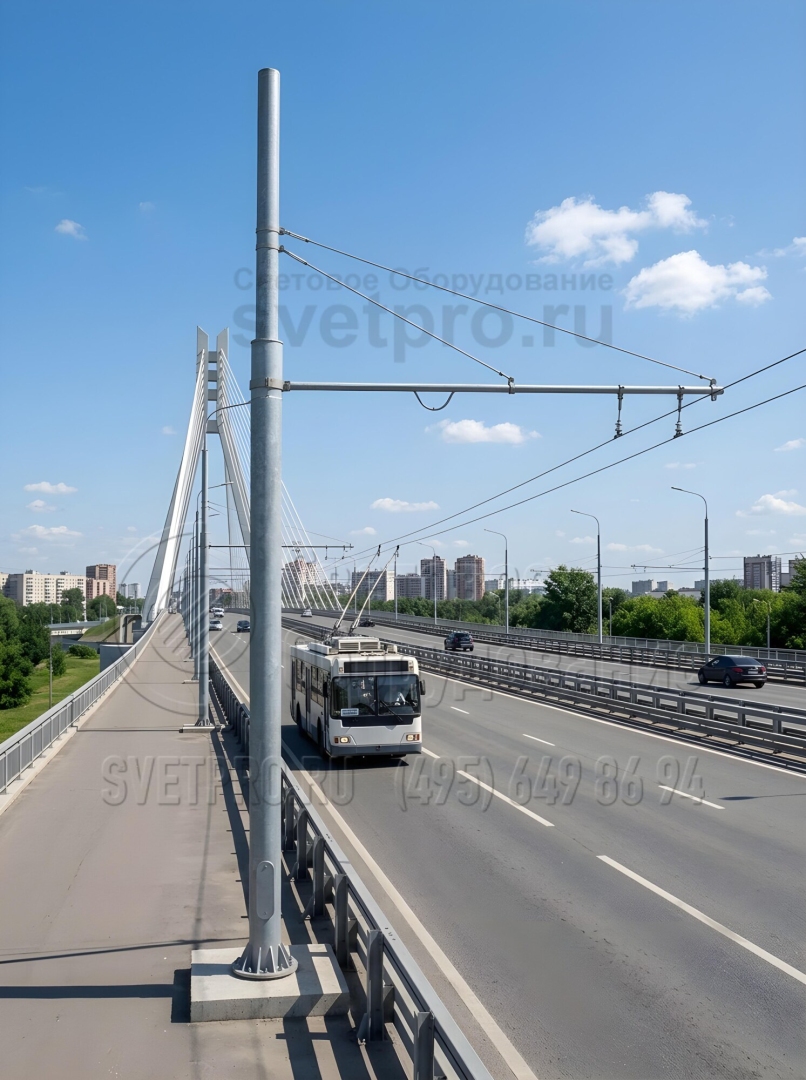

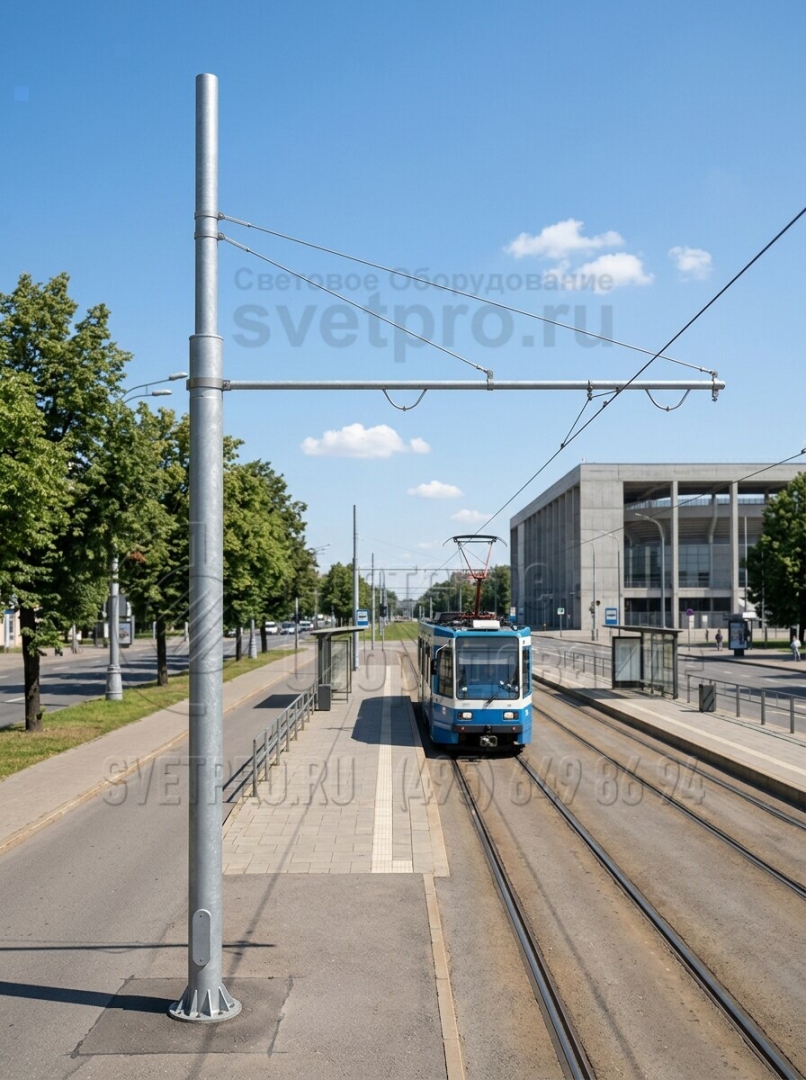

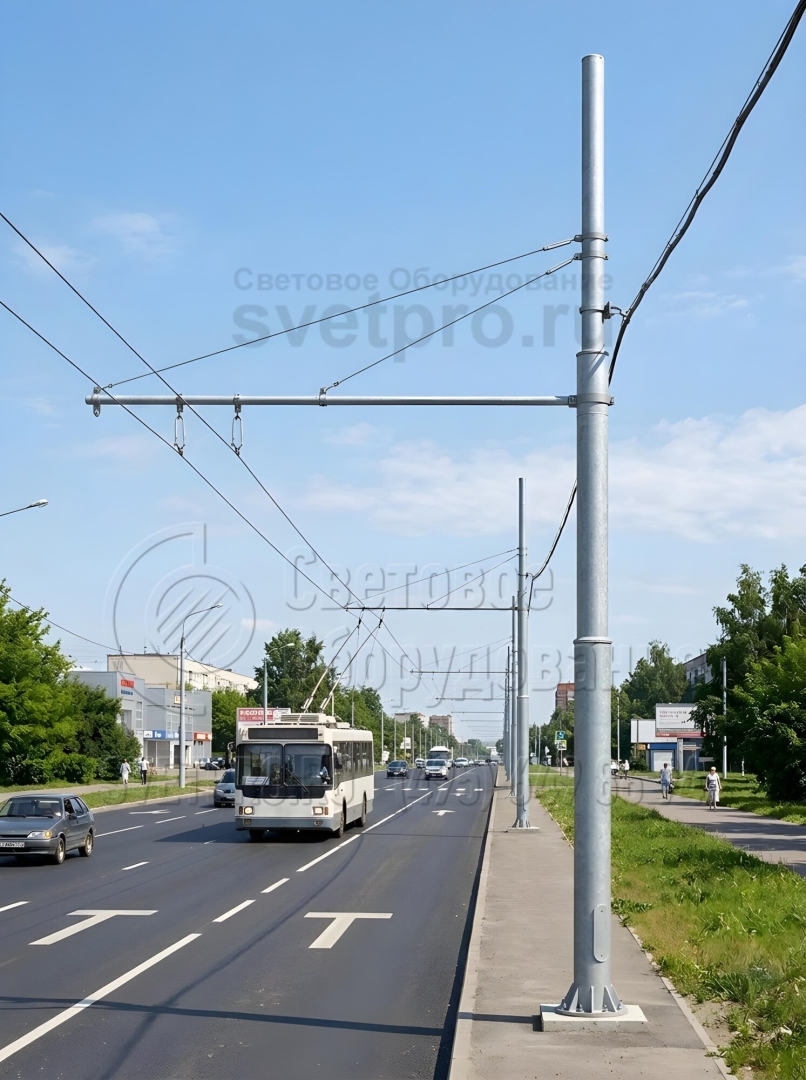

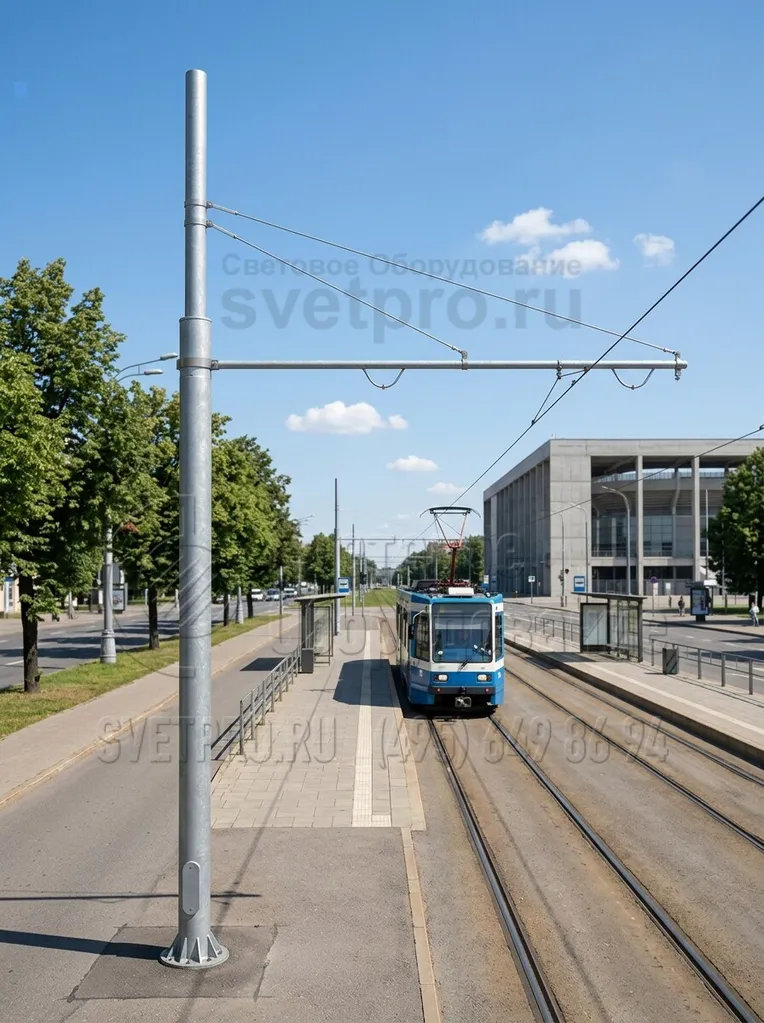

фото с объектов
