ТФ-700-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Цена*:
153 840
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

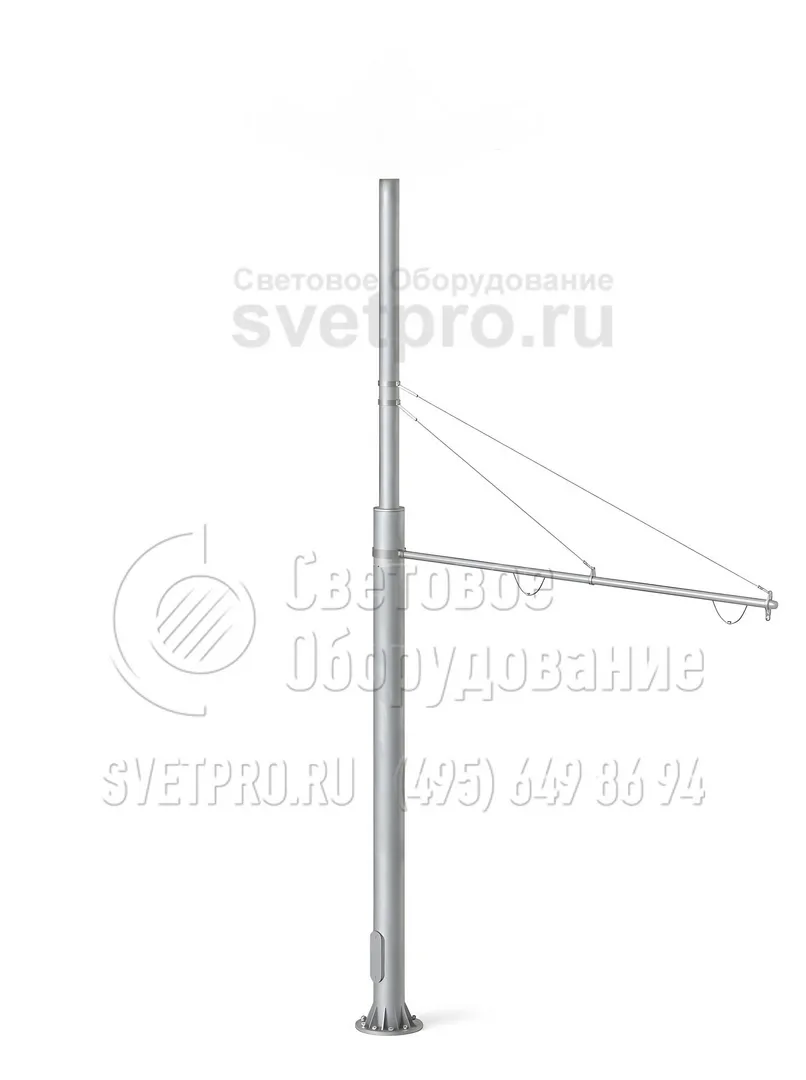

Опора ТФ-700-9 – металлоконструкция, устанавливаемая для освещения микрорайонов, больших пространств, транспортных магистралей, вдоль которых прокладывается контактная электротранспортная сеть. Такие столбы применяются для воздушного подвеса самонесущих проводов, а также монтажа рекламных конструкций, указателей и вывесок.

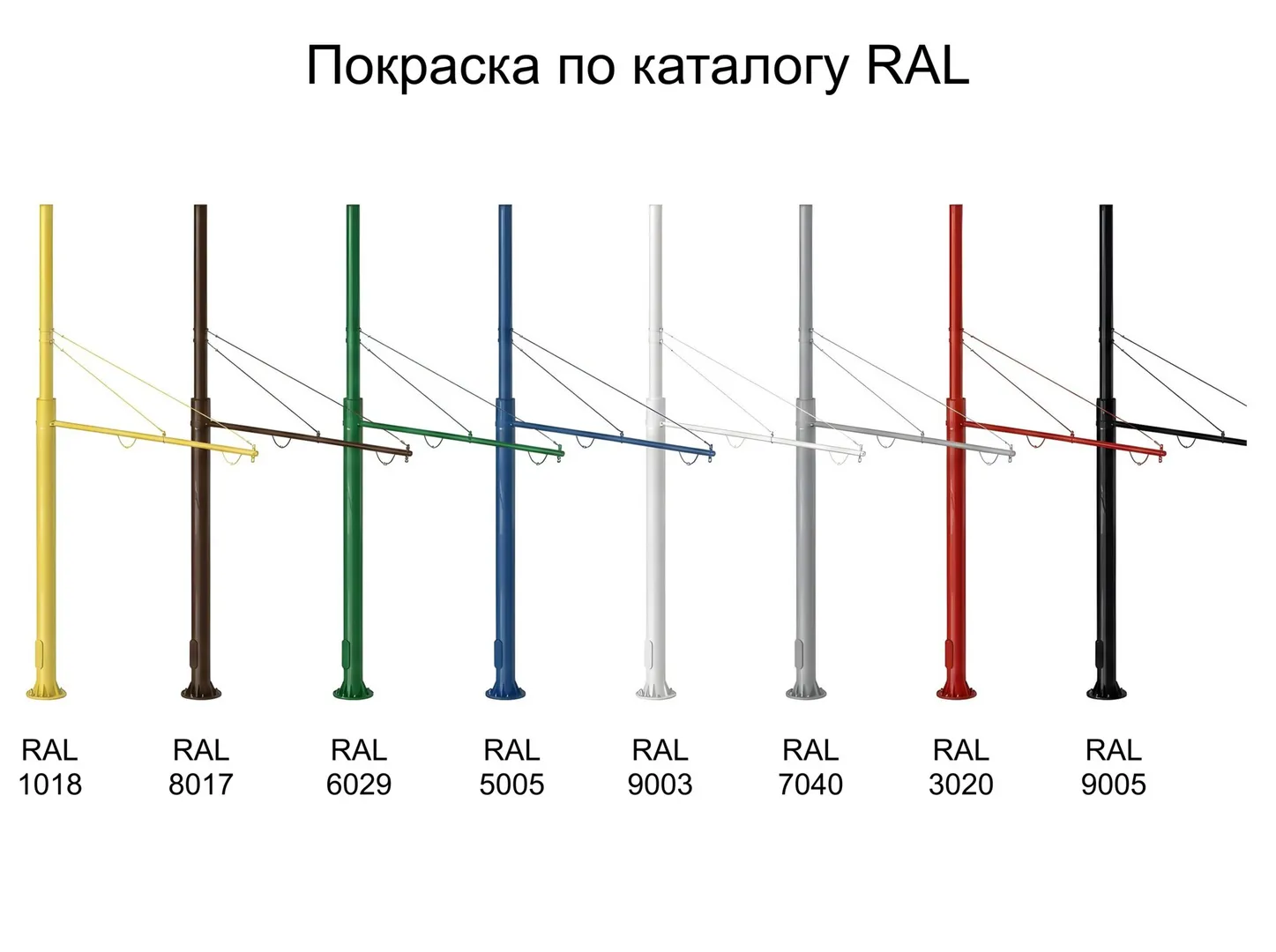

Основу конструкции опорного столба составляют стальные трубы различного диаметра. Используемый трубопрокат изготавливается из качественной стали, рассчитанной на заданные условия эксплуатации. Осветительные опоры оцинковываются горячим методом для создания надежного защитного покрытия. Образуемый слой цинка защищает изделие, продляя период эксплуатации до 30-35 лет. По желанию опоры могут быть дополнительно окрашены лакокраской любого цвета из палитры RAL.
Установка ТФ-700-9 выполняется на бетонный фундамент, соединяется с закладным металлическим элементом через фланец. Размещение светотехники выполняется на кронштейнах.

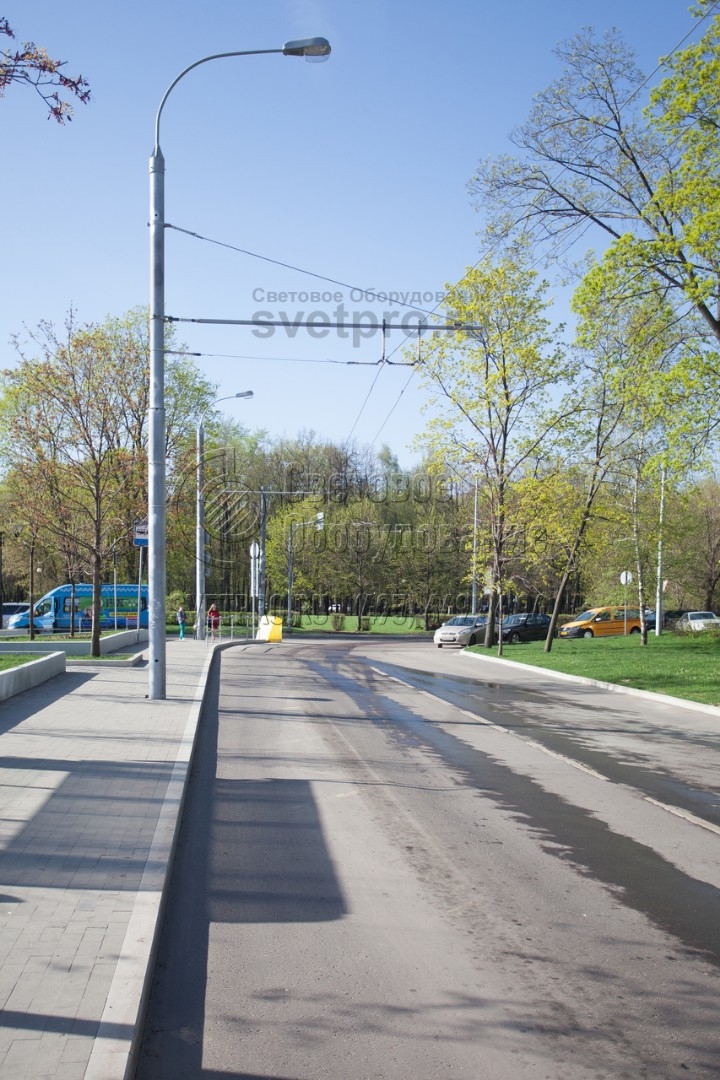

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФ-700-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Трубный прокат |
| Размер фланца: | 480 мм |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 523 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-700-9,0-01**-ц | 153 840 ₽ | ЗФ-30/12/Д380-2,5-б | 523 | О3 | 700 | 9000 | 2500 | 2500 | 273 | 219 | М30 | 480 | 380 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

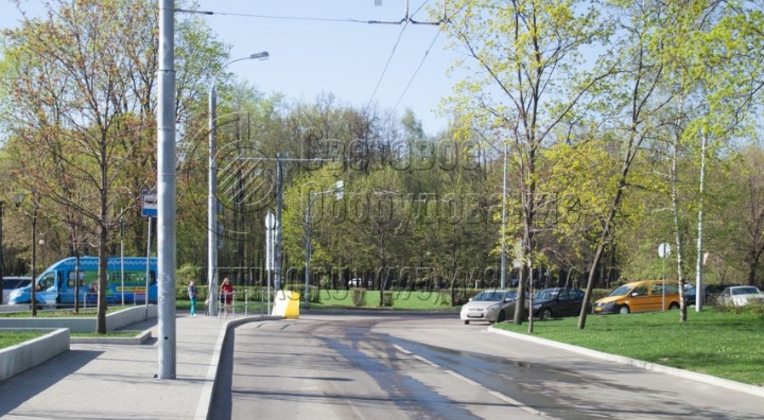

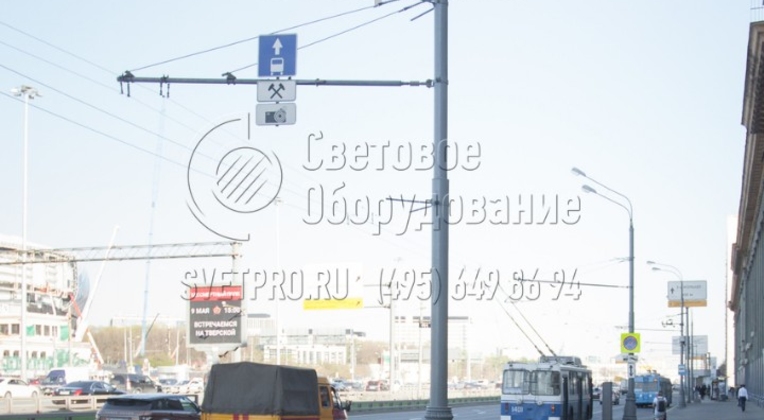

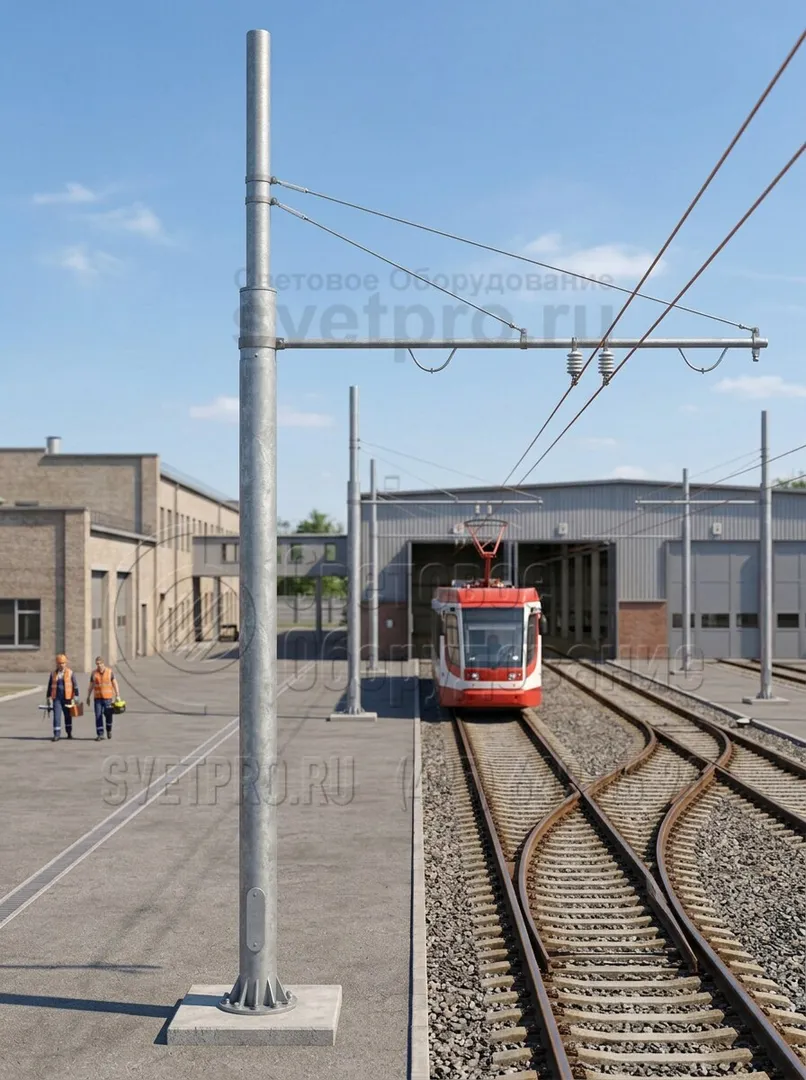

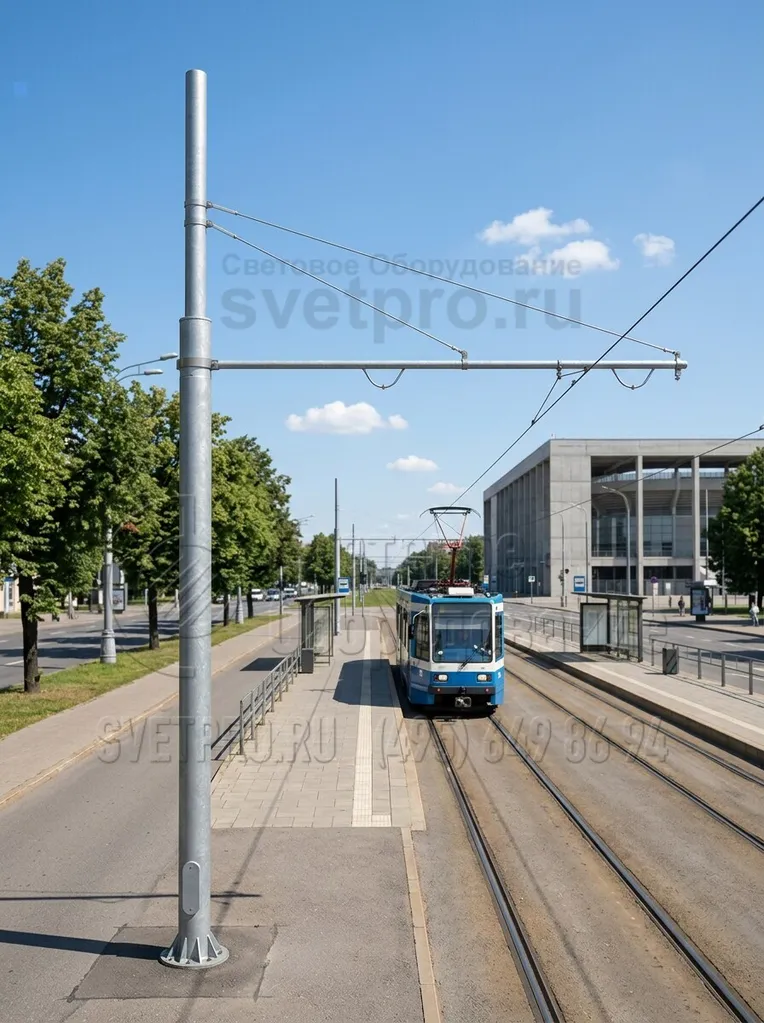

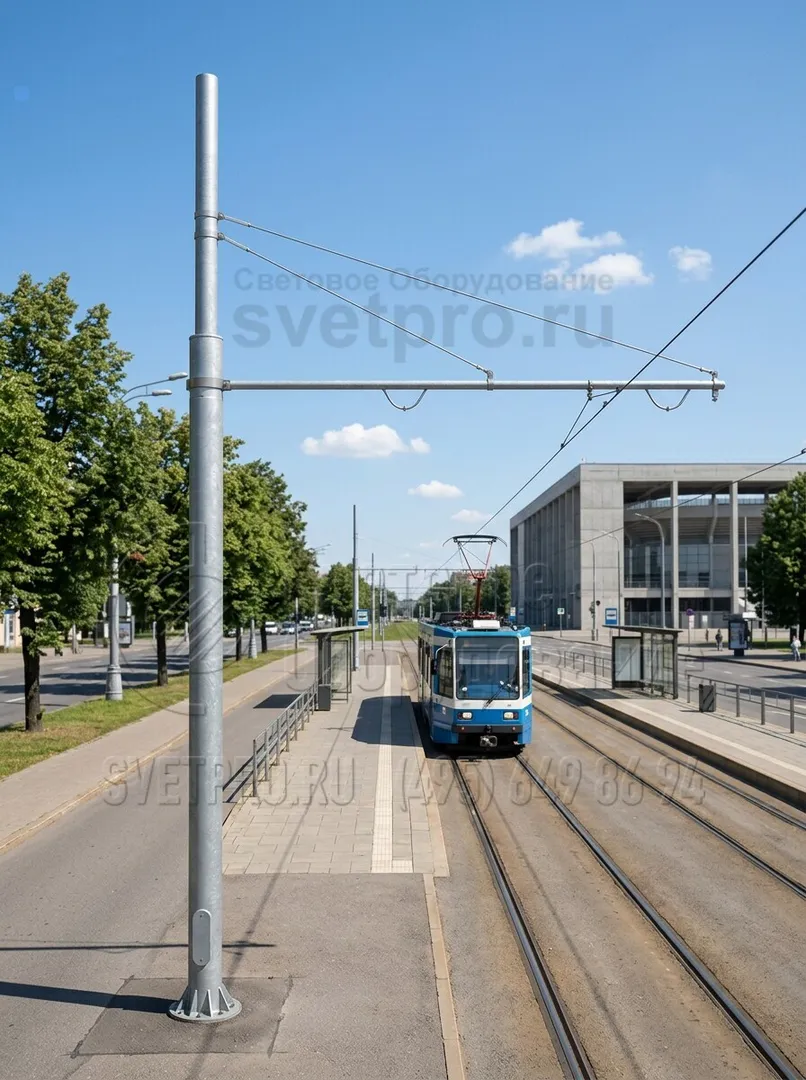

1. На фото приведен пример использования опор типа ТФ. Они применяются для размещения линий подачи питания к троллейбусам и трамваям на улицах города. Благодаря высокой прочности к стволу можно прикрепить длинную консоль из стальной трубы, которая дополнительно удерживается растяжкой.
-

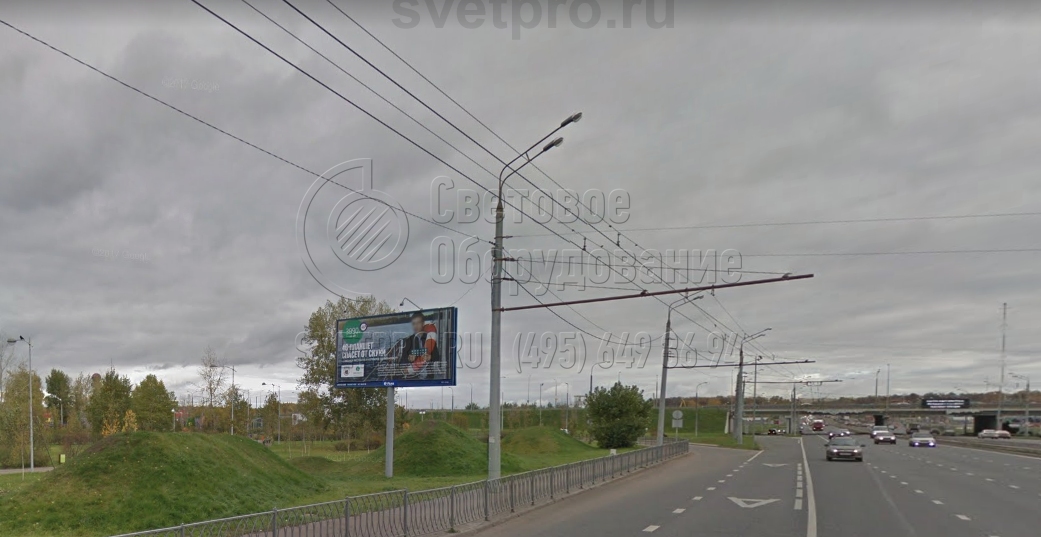

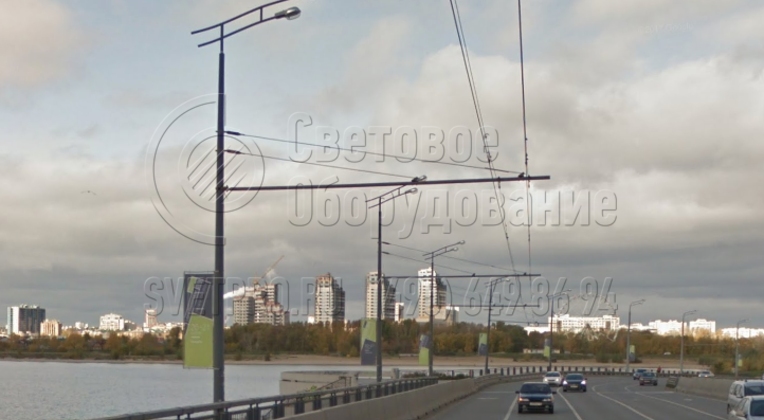

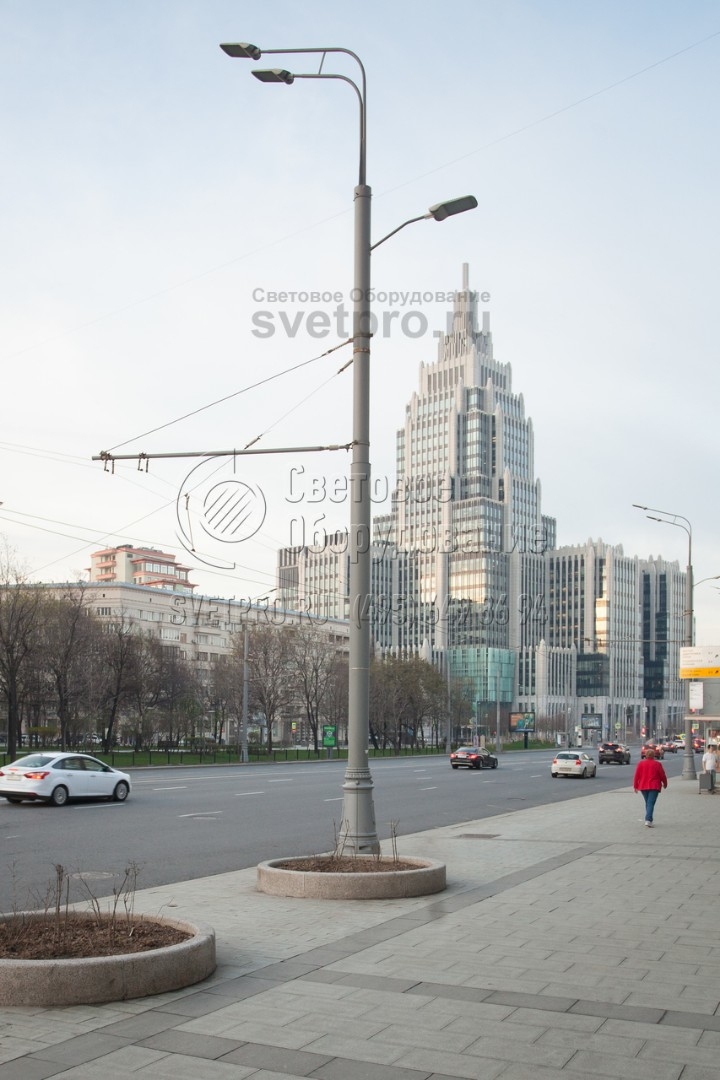

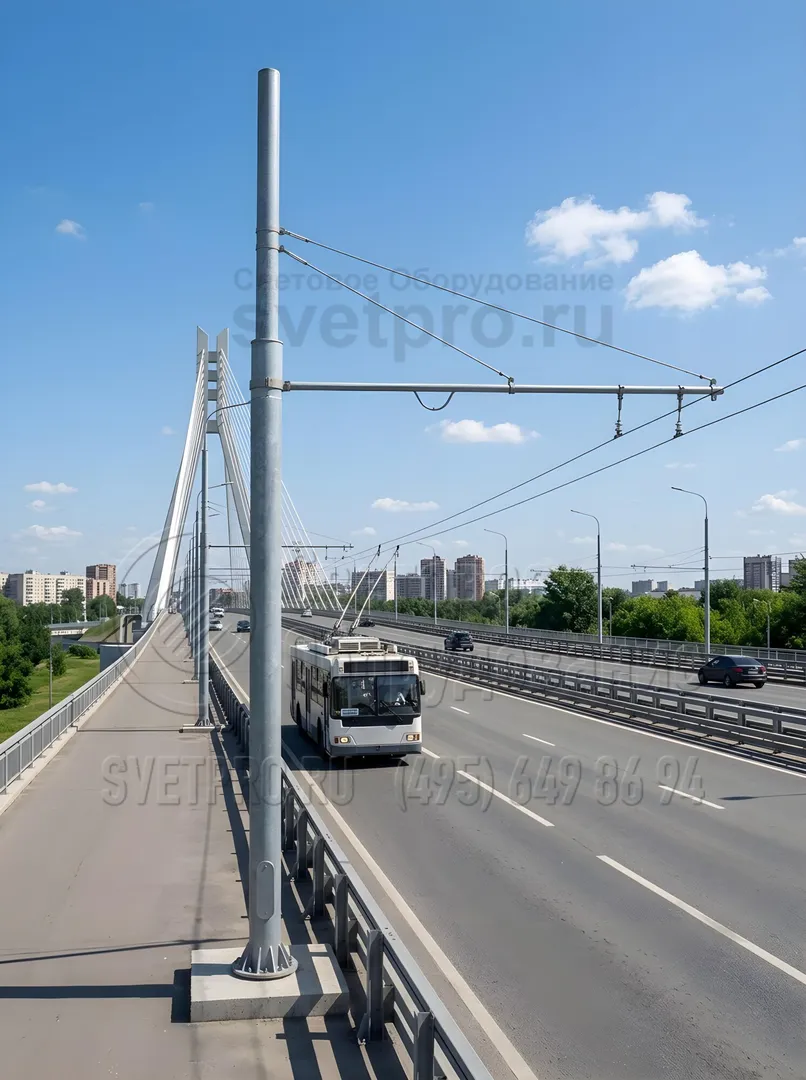

2. Если провода контактной сети устанавливаются вдоль обочины широкой дороги, используется опора ТФ с длинной жесткой консолью. Она дополнительно удерживается одной или двумя тросовыми растяжками. На оголовок опоры крепятся кронштейны со светильниками наружного освещения. -

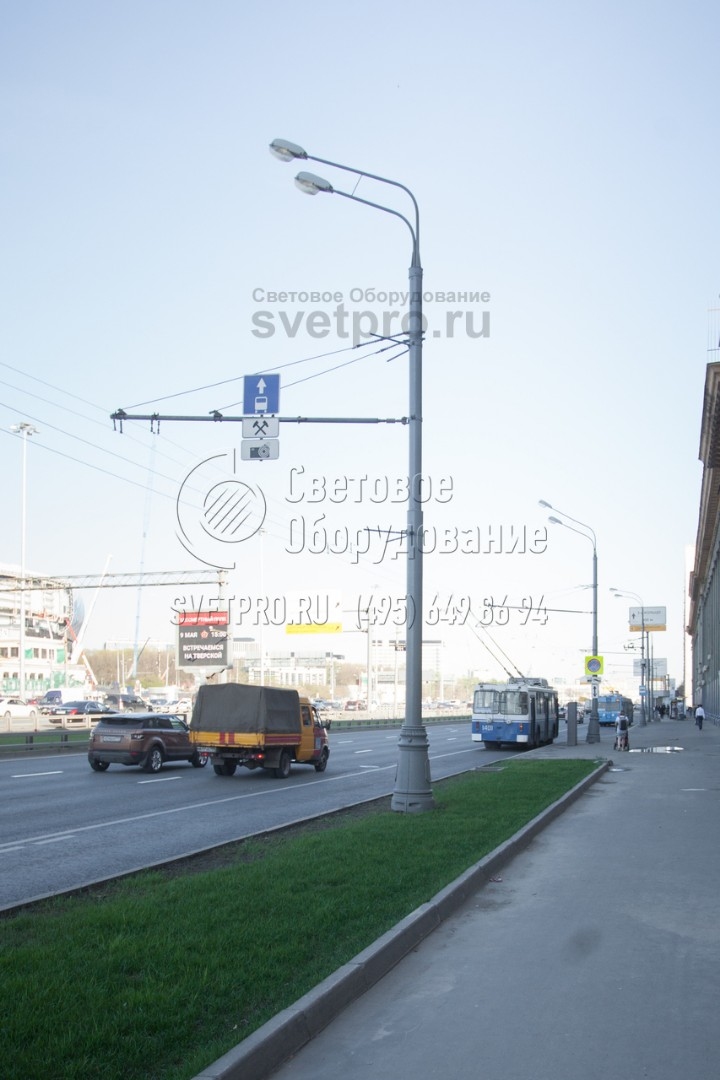

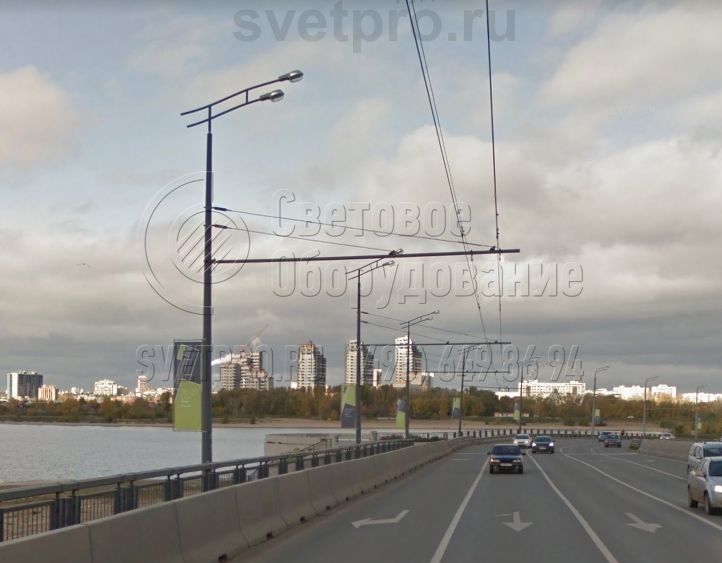

3. Корпус опоры модификации ТП состоит из нескольких труб. Они имеют разный диаметр и соединяются так, чтобы вверху находилась самая тонкая труба. За счет этого конструкция приобретает красивое сегментное строение. Провода контактной сети подвешиваются на жесткой консоли. -

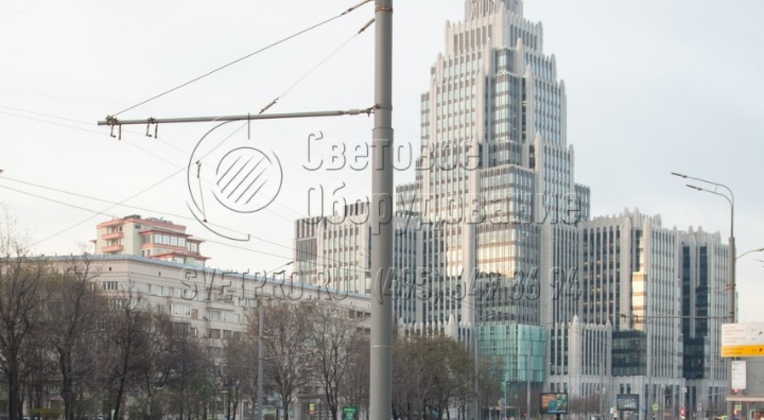

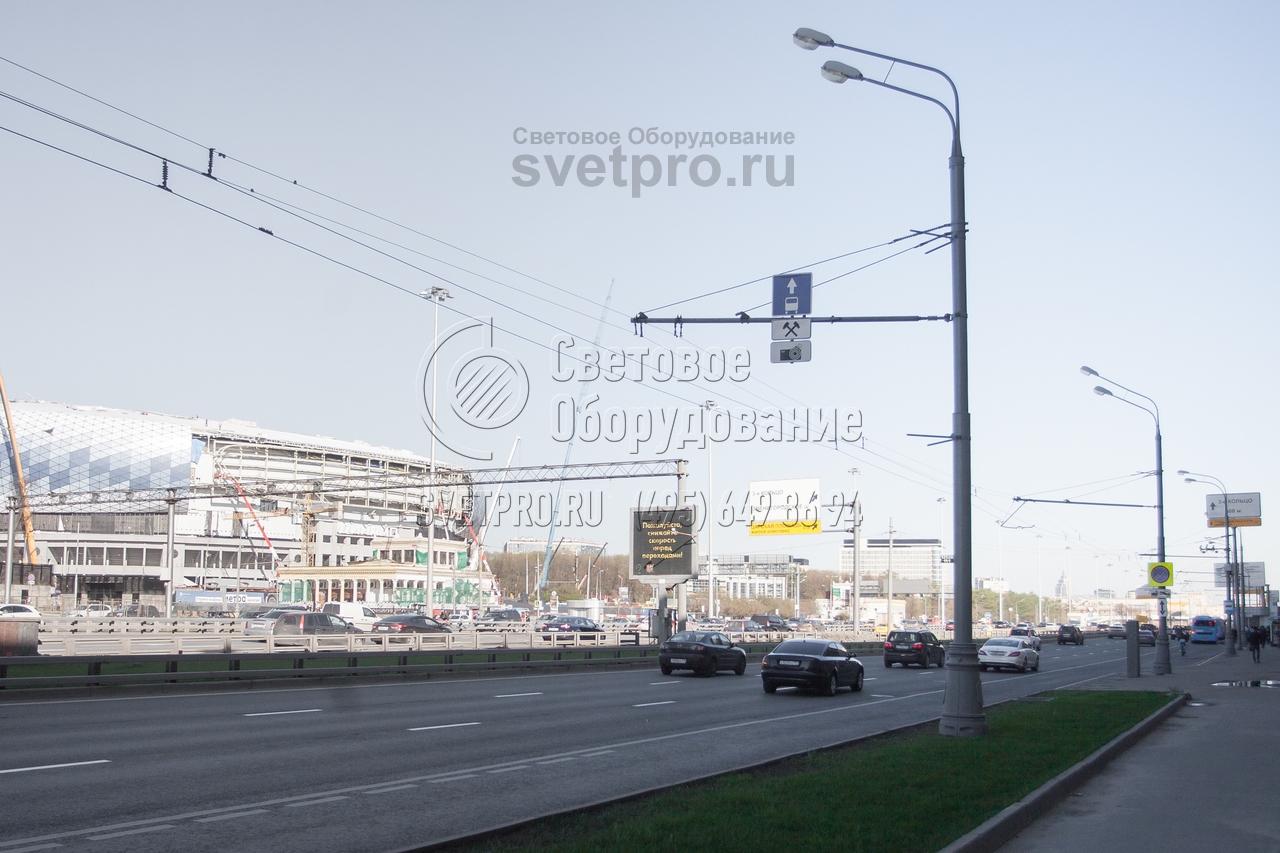

4. Для производства опоры, которая изображена на фото, используются круглые стальные трубы. После поступления на производство и контроля качества они режутся на делали подходящей длины согласно типовой технической документации или индивидуальному проекту в рамках действующих ГОСТ. -

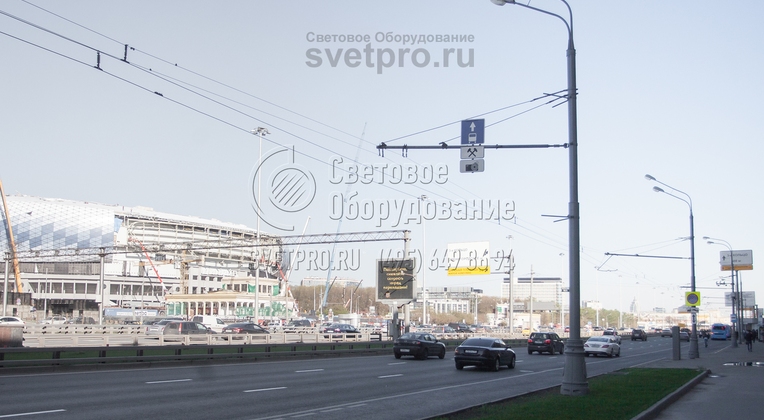

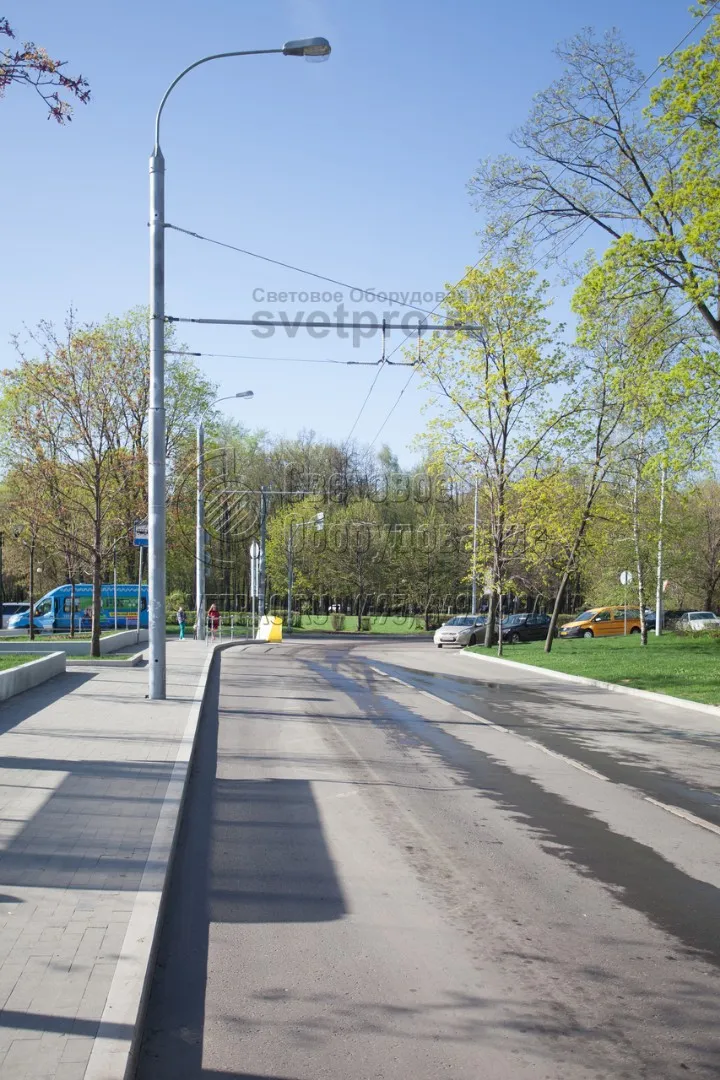

5. Консоль, которая крепится к опоре контактной сети, изначально предназначена для удержания проводов, по которым подается питание к городскому электротранспорту. Благодаря высокой несущей способности ствола и нескольким растяжкам она может выдержать дополнительный вес дорожных знаков. -

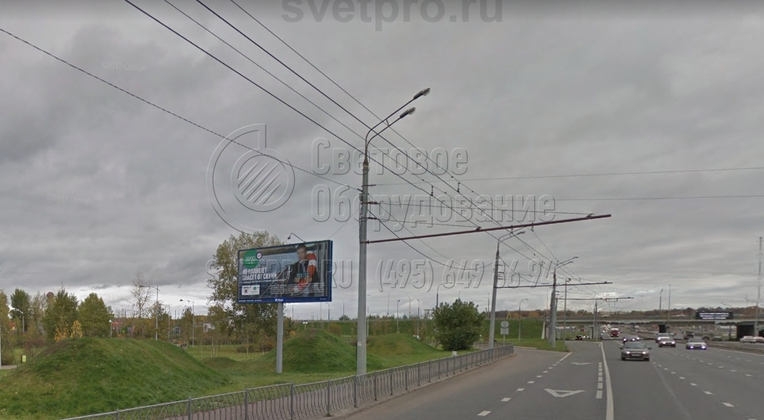

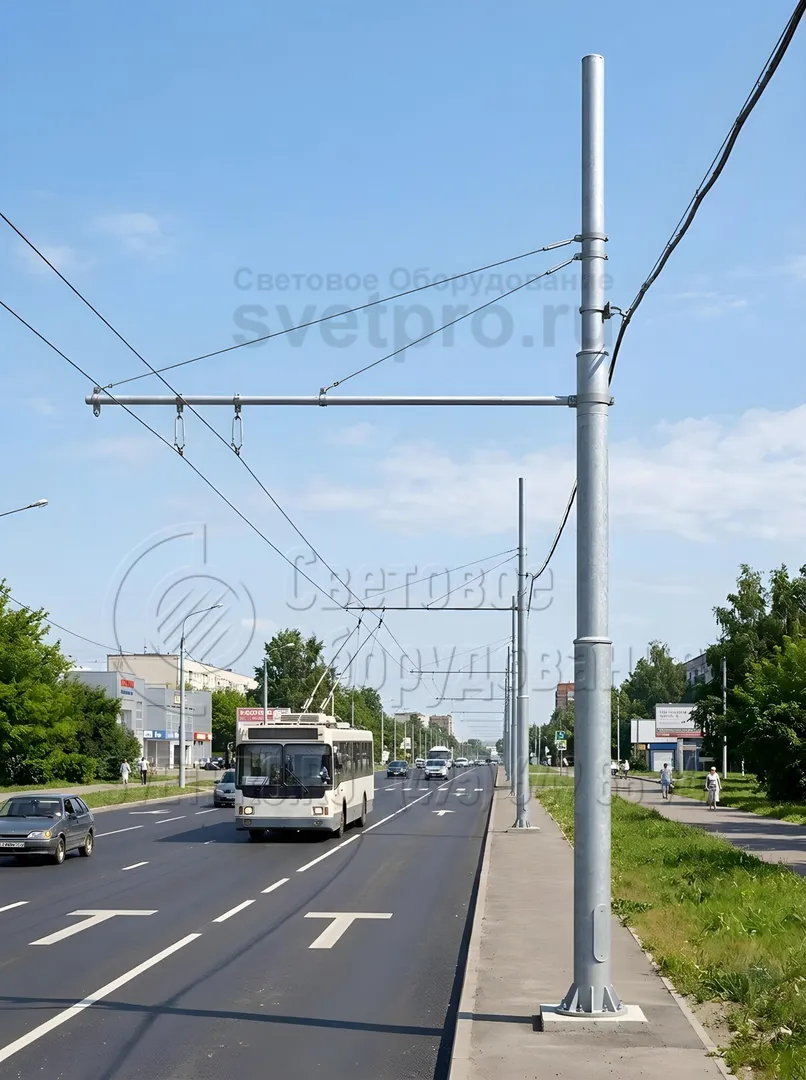

6. Одно из преимуществ опоры, которая представлена на фото, является ее низкая стоимость. Снижение цены в сравнении с аналогами других модификаций возможно благодаря использованию недорогого сырья — трубного проката — и простой технологии изготовления конструкций.
