ВМК-25-м(250)-6-II-ц+МОТ5 Мачта
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | ВМК-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Размер фланца: | 640-1030 мм |
| Нижний диаметр: | 523 мм |
| Верхний диаметр: | 197-213 мм |
| Вес: | 550-6580 кг |
| Высота: | 25 м |
Хорошая цена*:
115 280 до 1 154 896
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

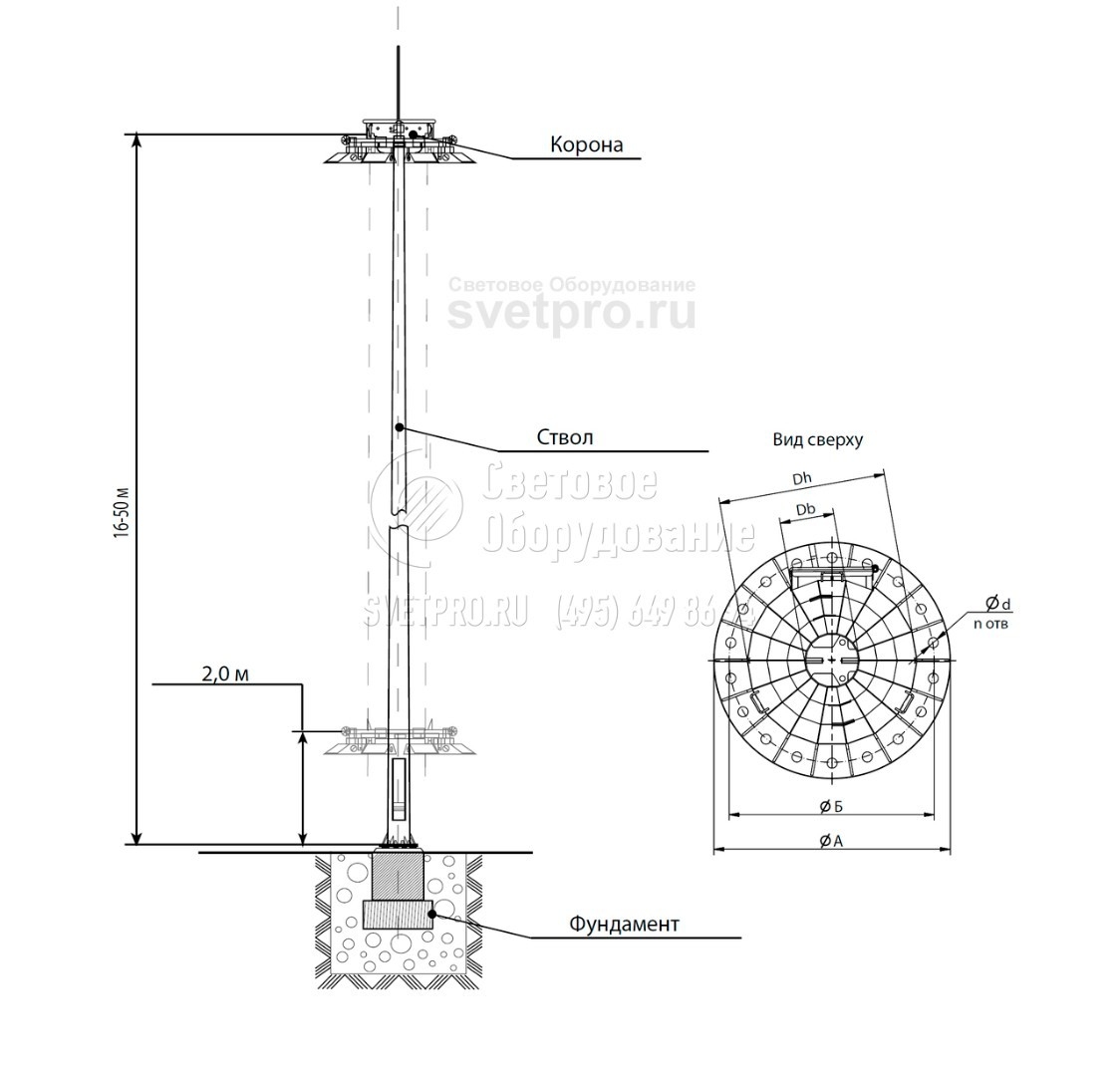

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт ВМК-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| ВМК-25-м(250)-6-II-ц+МОТ5 | 25 | 3 | 1135 | 250, 500 | до 6 | 197 | 523 | до III | 19,69 | 1,13 | 1,46 |
| ВМК-25-м(250)-6-II-ц+МОТ5 | 25 | 3 | 1395 | 500, 800 | от 6 до 12 | 213 | 523 | IV | 31,8 | 1,77 | 2,1 |
| ВМК-25-м(250)-6-II-ц+МОТ5 | 25 | 3 | 1517 | 500, 800 | от 6 до 12 | 213 | 523 | V и выше | 47,3 | 2,6 | 2,5 |
Основные параметры мачт ВМК-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| ВМК-25-м(250)-6-II-ц+МОТ5 | ЗА-30/18/Д640-1,3-хц | 30 | 18 | 750 | 640 |
ОПИСАНИЕ
Фотогалерея
-
1. На изображении представлена трехмерная модель мачты, которая оснащена подвижной рамой для установки осветительного оборудования. Ее целесообразно использовать в тех случаях, когда управляющая компания не хочет или не может привлекать подъемную технику для ремонта или замены прожекторов.
