ОГСКС 2.3-10 Опоры граненые силовые контактной сети высота 10 метров
Покрытие
Горячее цинкование
Высота опоры, м
10
Цена*:
от
240 615
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора ОГСКС 2.З-10 относится к группе силовых изделий, применяемых для прокладки питающего кабеля контактной сети для электротранспорта. С ее помощью также выполняется подвес СИП, организуется внешнее освещение вдоль участков автодорог различного назначения. Для создания требуемого уровня освещенности на верхнюю часть опоры монтируется кронштейн с консольными светильниками.
ОГСКС 2.З-10 изготавливается из листового металлопроката, сгибаемого при помощи специальных станов в виде изделия с гранями. Поверхность металла подвергается обработке горячим цинкованием, что обеспечивает изделию надежную защиту от коррозии и позволяет устанавливать опоры в местах с влажным климатом.
Опора контактной сети ОГСКС 2.З-10 устанавливается непосредственно в грунт при прямостоечном исполнении либо фланцевым методом. Во втором случае для нее организуется бетонное основание с металлическим закладным элементом. Такой способ монтажа позволяет менять опору без необходимости демонтировать основание.

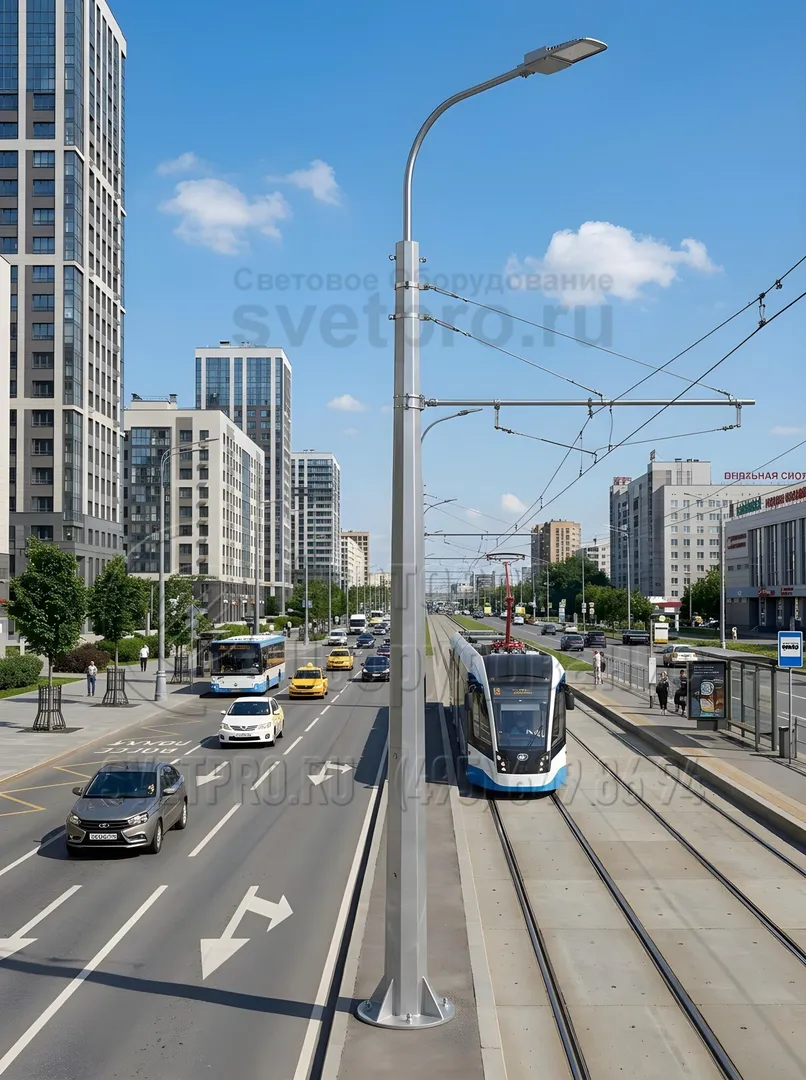

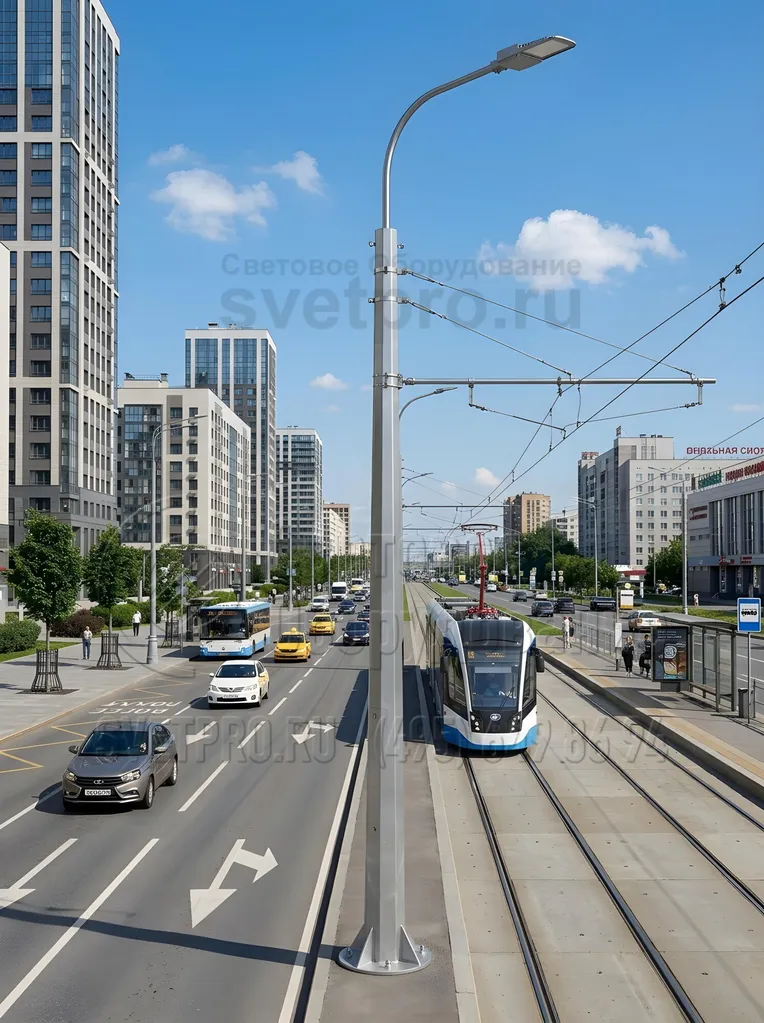

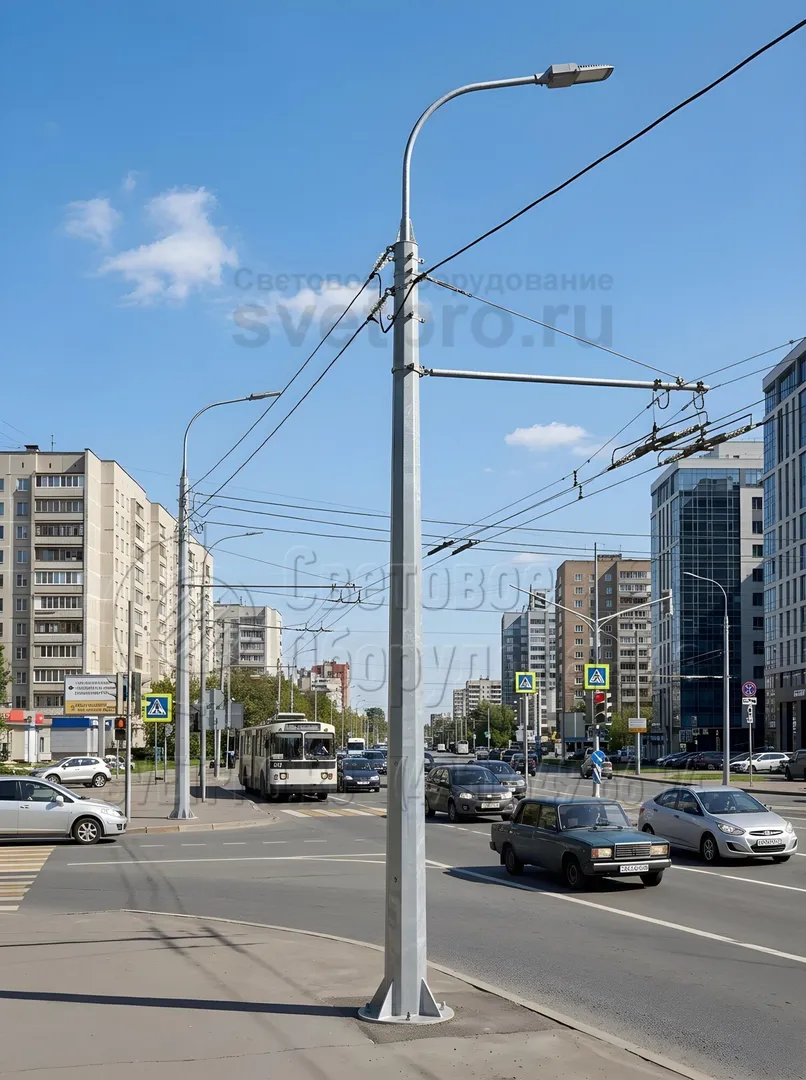

фото с объектов
|
|
|

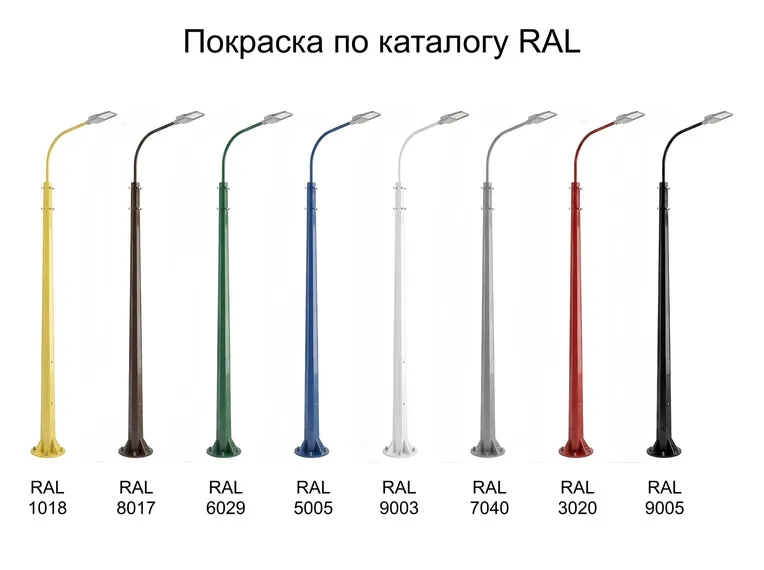

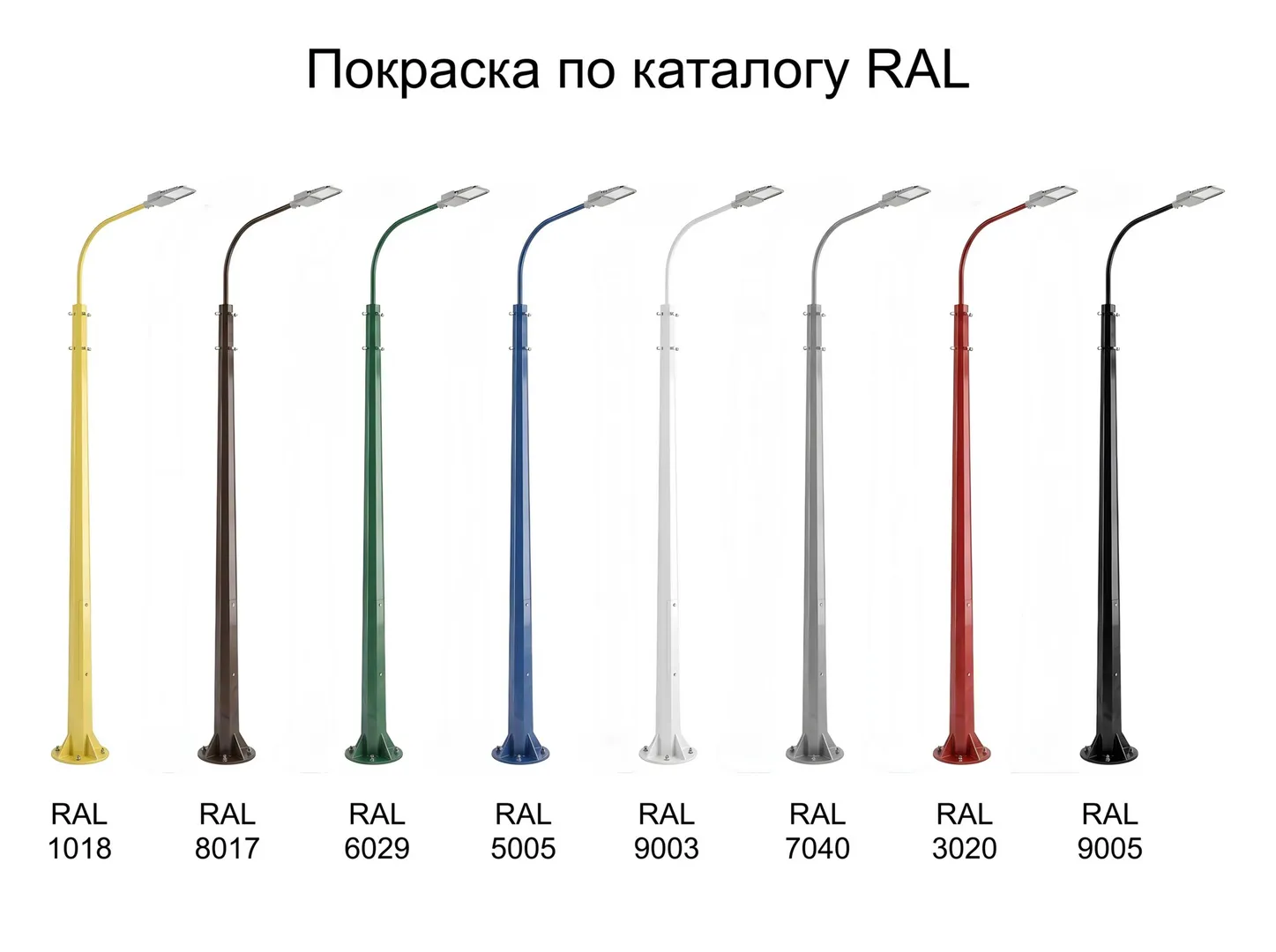

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГСКС 2.3-10 |
| Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 750 мм |
| Нижний диаметр: | 550 мм |
| Верхний диаметр: | 365 мм |
| Вес: | 818-970 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГСКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГСКС 2.3-10 (2,0) | 285 326 ₽ | 970 | 10 | 365 | 550 | 750 | 650 |
| ОГСКС 2.3-10 | 240 615 ₽ | 818 | 10 | 365 | 550 | 750 | 650 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ

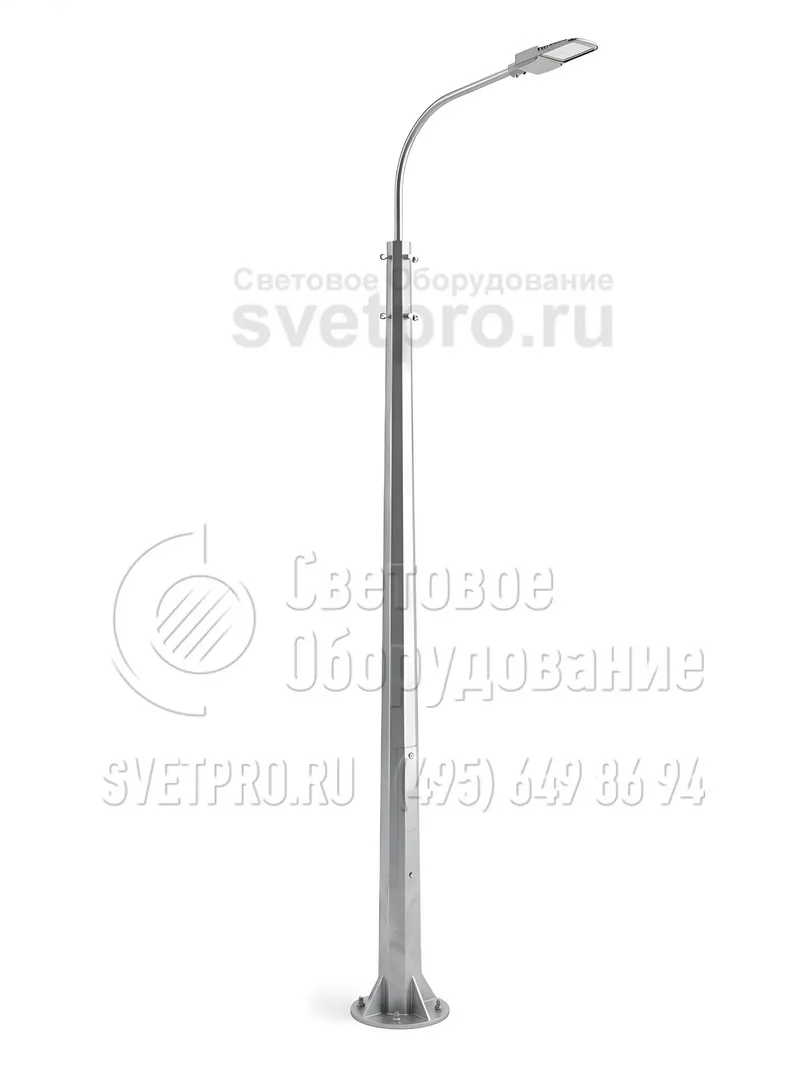

Фотогалерея
-
1. -
2. -
3.
