ОКККЗ Опоры круглоконические квартальные для подземной подводки питания
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККЗ |
Материал: | Листовая сталь |
Размер фланца: | 370 мм |
Нижний диаметр: | 140 мм |
Верхний диаметр: | 60 мм |
Вес: | 84 кг |
Высота: | 7,5 м |
как выбрать опору?

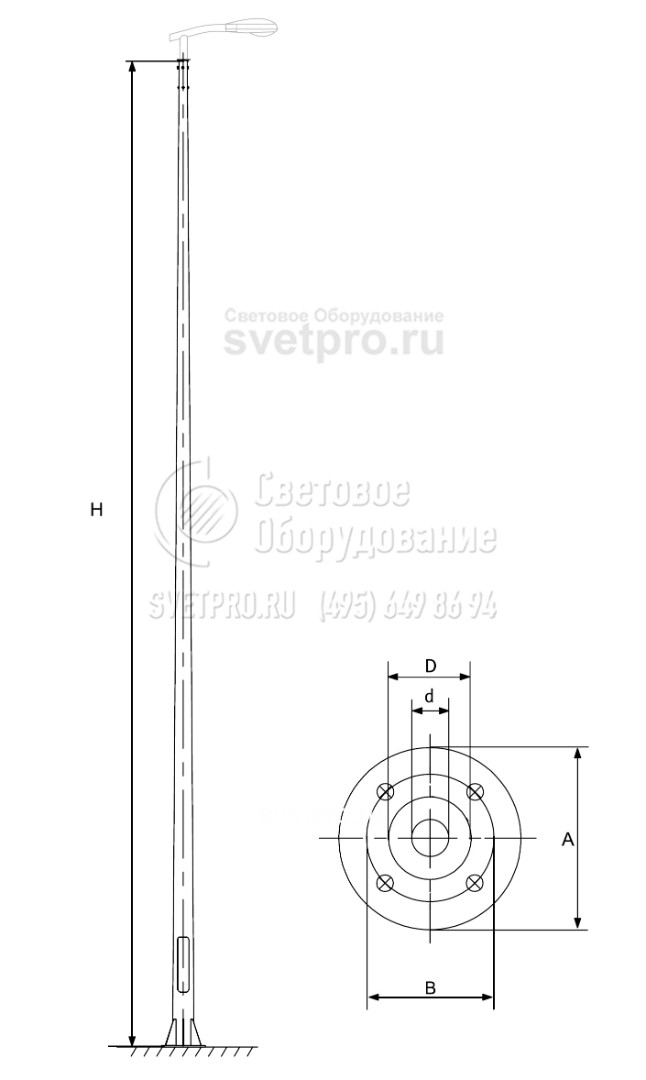

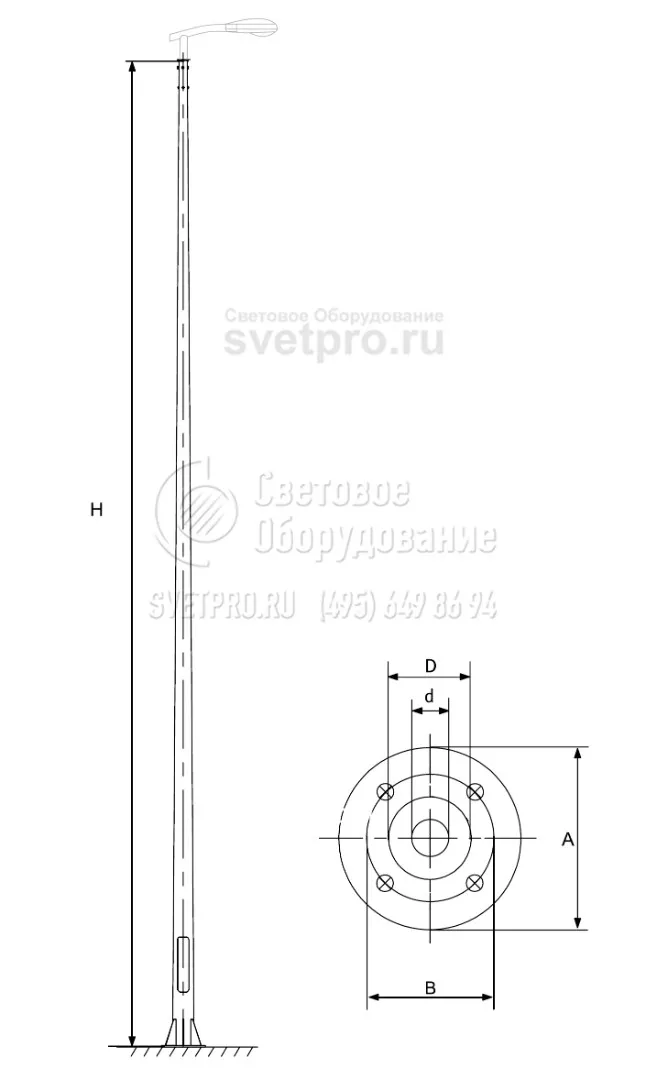

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|
ОКККЗ | H, м | d, мм | D, мм | A, мм | кг | |
ОКККЗ-7,5 | 7,5 | 60 | 140 | 370 | ФМ-0,159 | 84 |
ОПИСАНИЕ

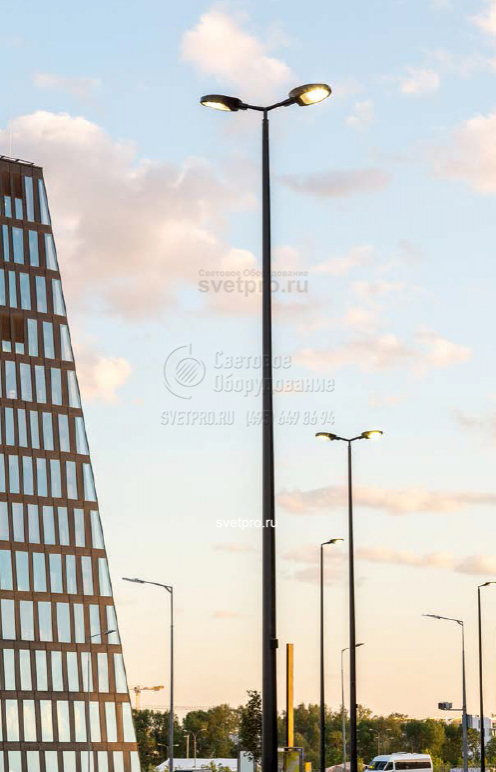

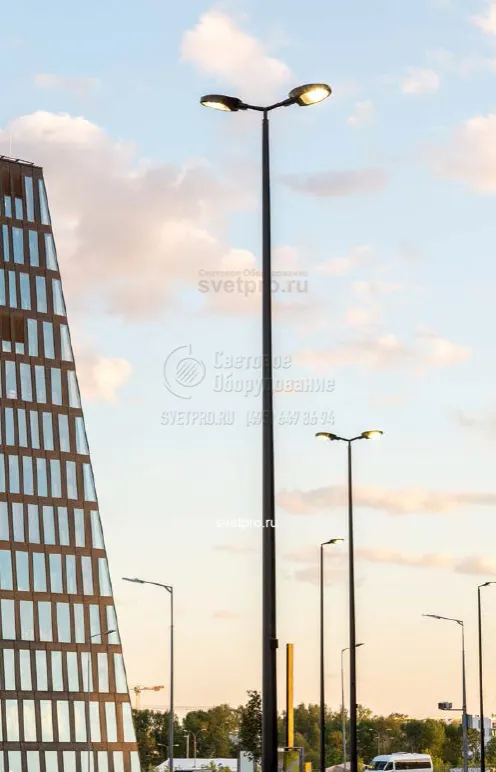

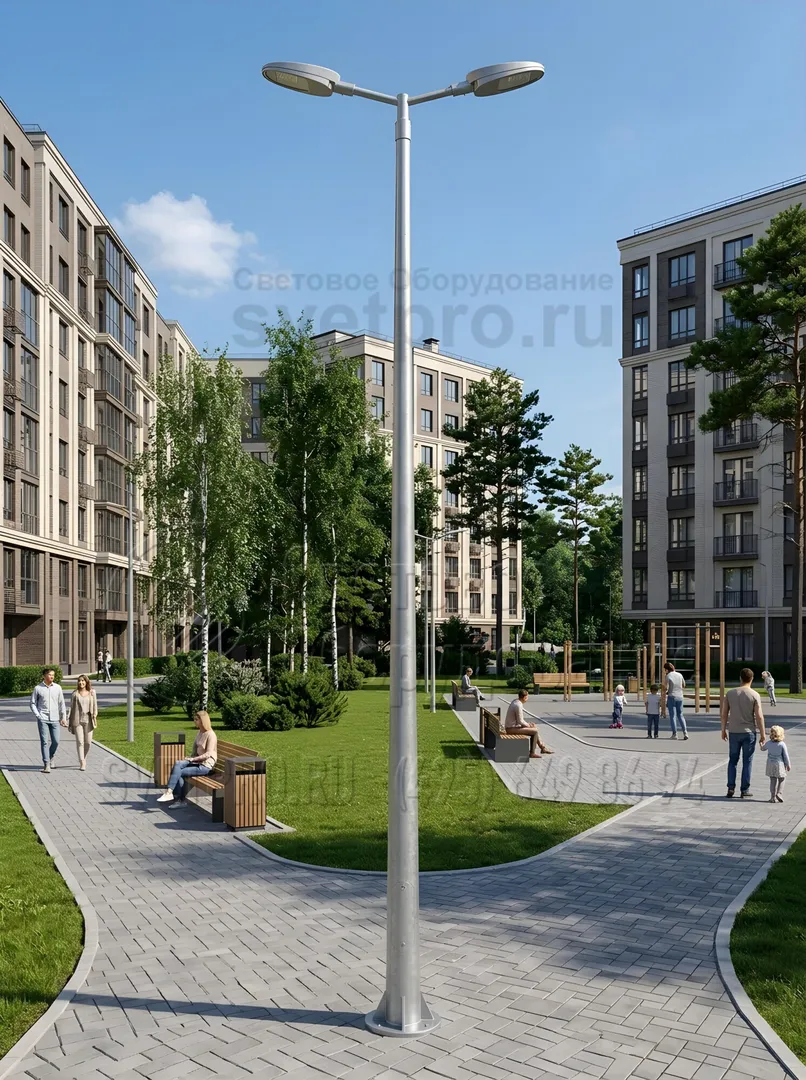

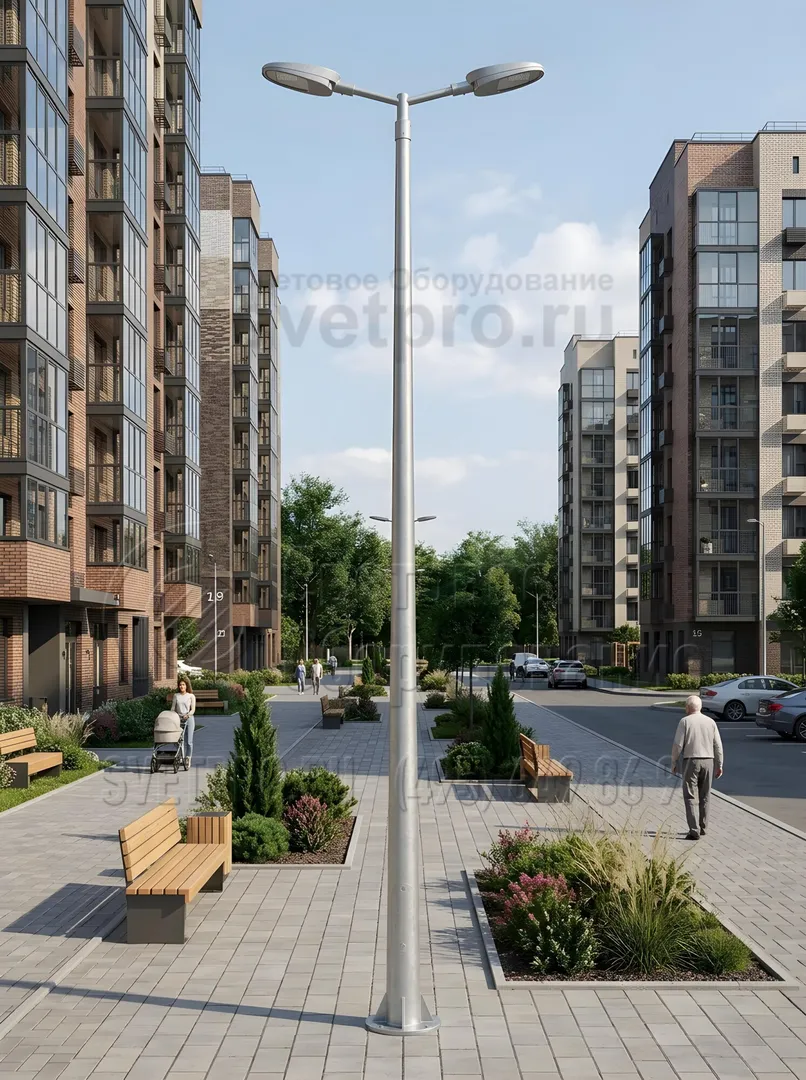

ОКККЗ — это опоры из серии квартальных, которые предназначены для освещения открытых территорий, где массово проживают люди. Благодаря круглому сечению корпуса они имеют красивый внешний вид. Унифицированная высота в 7,5 метра позволяет разместить световые приборы на большой высоте и осветить просторную площадку. Но при этом распространению световых лучей не будут мешать ветки деревьев и небольшие постройки.
Опора относится к категории фланцевых, поэтому легко монтируется на месте с помощью болтов и гаек. Фиксация верхней части производится на закладной элемент трубчатого типа. Он предварительно заливается бетоном в котловане с одновременной подводкой силового кабеля через технологическое отверстие.
На верхней части опоры устанавливается унифицированный кронштейн с хвостовым элементом и ограничивающей шайбой. В зависимости от разновидности кронштейна на опору можно поставить от 1 до 4 световых приборов. Рекомендуется использовать модели со светодиодами, чтобы уменьшить потребление энергии и увеличить срок службы без замены.

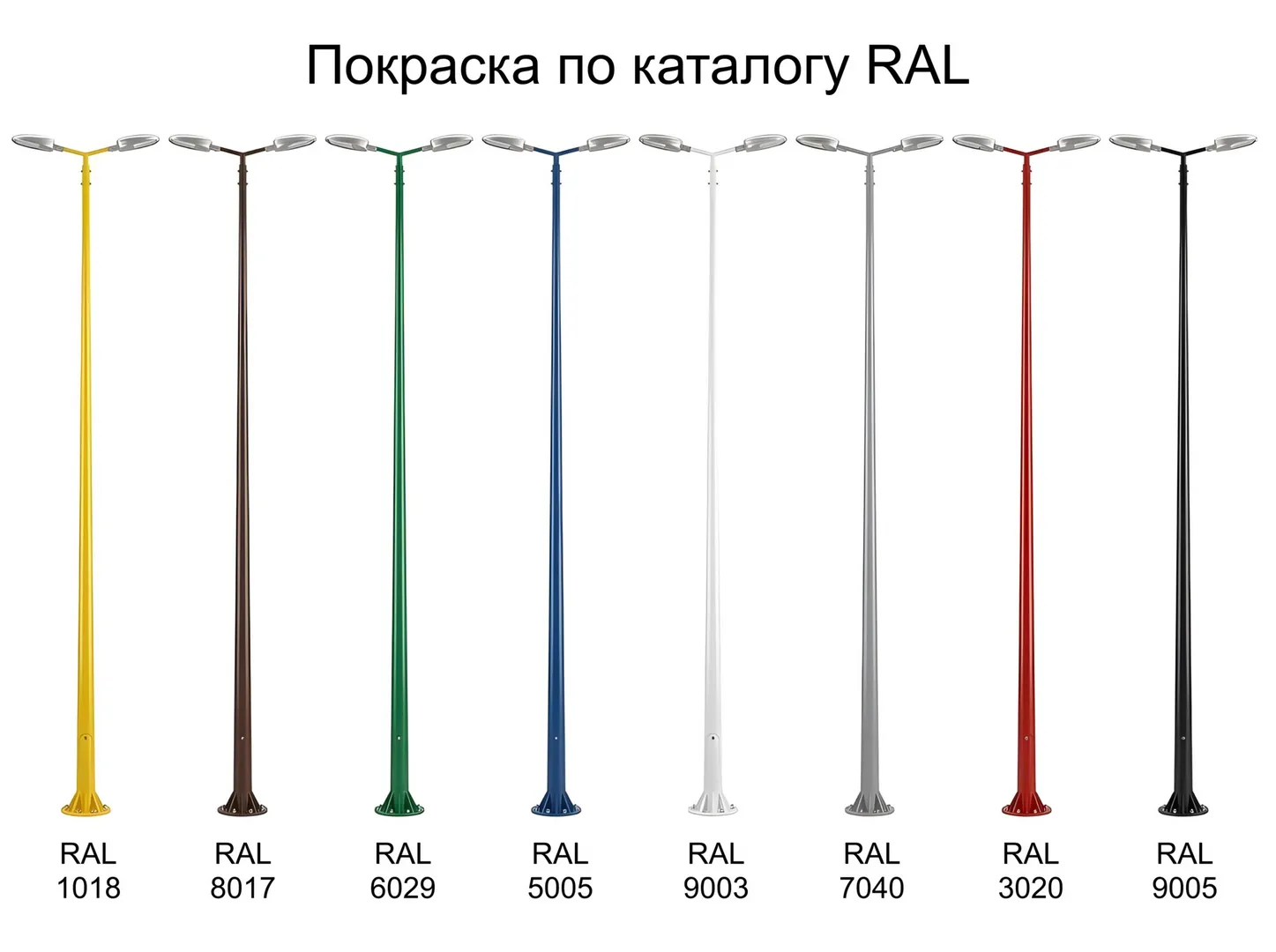

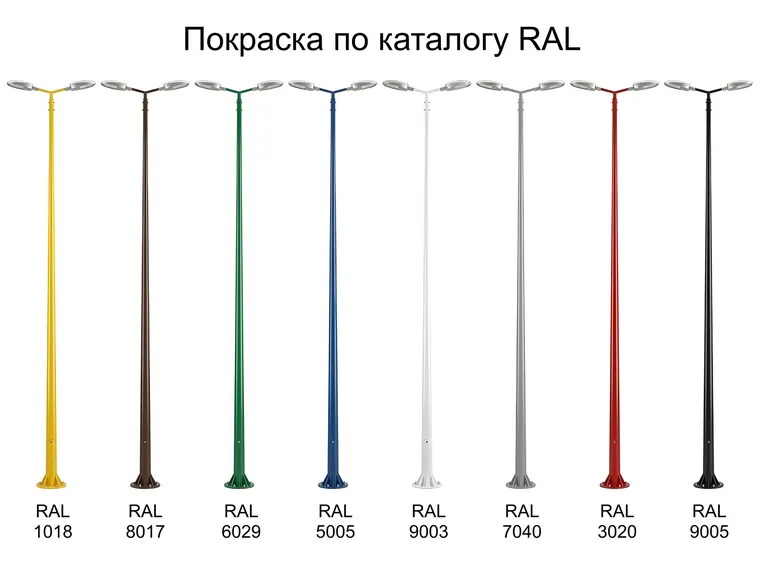

Для защиты от появления ржавчины на стали поверхность покрывается слоем цинка. Для улучшения внешнего вида при использовании в жилых кварталах конструкция может окрашиваться порошковой краской. Доступны все цвета из палитры RAL.
На сайте нашей компании или по телефону у менеджеров вы можете разместить заказ на изготовление опор ОКККЗ или других осветительных конструкций.
