Astra PD - 12 Стальная осветительная опора круглая с двойным кронштейном с круглым сечением высота 12 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
4 412
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Astra PD - 12 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 12 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Astra PD
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Astra PD - 12 | 12 | 1,5 | 60 | 214 | 400 | 110 | 500 | 412/300 | М24 | 143 | 150/43 | 1700 |
Стандартная высота кронштейна 1 м
Несущая способность опор Astra PD
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 12 | 15* | 0,32 | 0,17 | 0,07 | - | - | 1680 | 220 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Несиловая стальная осветительная опора Astra PD, изготовителем которой является компания VALMONT (Польша), имеет круглоконическую форму и комплектуется двухрожковым кронштейном, благодаря чему именуется колонной. Антикоррозийное покрытие выполнено методом горячего цинкования. Декоративная окраска производится дополнительно, цвет выбирается из палитры каталога RAL или AKSO.
Высота опоры от 7 до 12 метров. Верхний диаметр составляет 60 мм, нижний, в зависимости от высоты опоры – 144-214 мм. Верхний диаметр опоры соответствует установочным параметрам кронштейнов (оголовников) КС, КСС, ОС с круглым сечением. На опоре Astra PD устанавливаются двухрожковые кронштейны указанных типов. Стандартная высота кронштейна – 1,0 м, вылет по горизонтали – 1,5 м. Вес каждого из устанавливаемых светильников, не должен превышать 15 кг. Площадь светильника зависит от ветровой зоны применения. В I, II, III зонах применяются опоры всех производимых высот, а в IV –ой только 7, 8, 9 – метровые.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Вы недавно смотрели
Смотреть
QX-030-075 OXLIFT 7500 мм 300 кг Несамоходный ножничный подъемник арт. 790713
QX-030-075 OXLIFT 7500 мм 300 кг Несамоходный ножничный подъемник арт. 790713
Смотреть
URAN LED EXD Взрывозащищенные светодиодные информационные табло
URAN LED EXD Взрывозащищенные светодиодные информационные табло
Смотреть

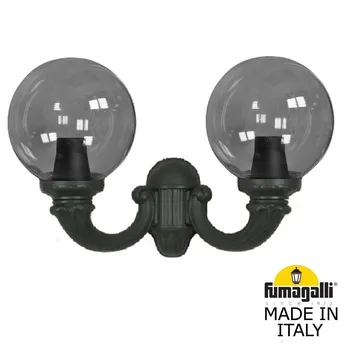

Светильник уличный настенный FUMAGALLI PORPORA/G300 G30.141.000.WYE27
