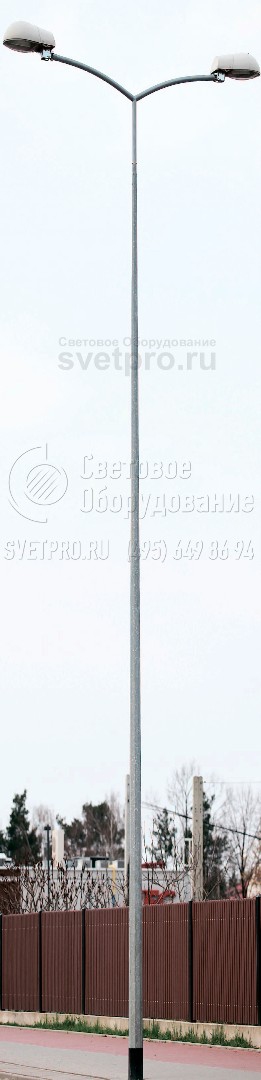

Orion PD - 12 Стальная осветительная опора восьмигранная с двойным кронштейном с круглым сечением высота 12 метров

Область применения: |
|
Назначение: |
|
Артикул производителя: | Orion PD - 12 |
Установка: | Фланцевый и прямостоечный способ (вкапыванием). |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Покрытие: | Порошковая или гидродинамическая краска |
Нижний диаметр: | 195 мм |
Верхний диаметр: | 60 мм |
Вес: | 15 кг |
Высота: | 12 м |
Производитель «Опоры: Valmont», Польша

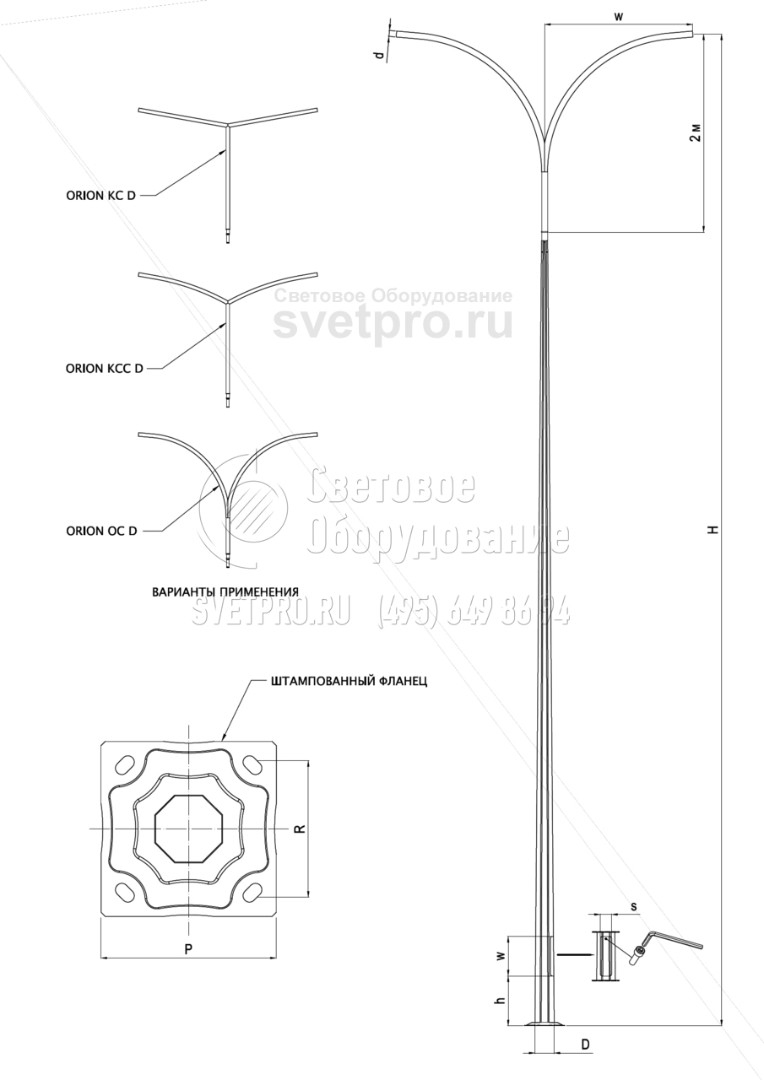

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Orion PD
Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Orion PD - 12 | 12 | 1,5 | 60 | 195 | 400 | 110 | 500 | 412/300 | М24 | 170 | 150/43 | 1500 |
Стандартная высота кронштейна 2 м
Несущая способность опор Orion PD
Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
12 | 15* | 0,29 | 0,12 | - | - | - | 1674 | 267 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Несиловая осветительная опора ORION P D является продукцией польской компании VALMONT. Ствол опоры изготовлен из оцинкованной стали, декоративное покрытие, наносимое дополнительно, выполняется в цвете, соответствующем любому из каталога RAL или AKZO. Форма ствола – конусная восьмигранная. Верхний диаметр – 60 мм, нижний – 195 мм. Осветительные приборы размещаются на опоре с помощью двойного кронштейна круглой формы. Стандартная высота кронштейна – 2,0 метра, а общая высота опоры – от 7 до 12 метров. Ввод питающего кабеля производится подземным способом, подвод к осветительным приборам – внутри ствола. В нижней части опоры на расстоянии 500 мм от земли расположен люк 110х400 мм.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

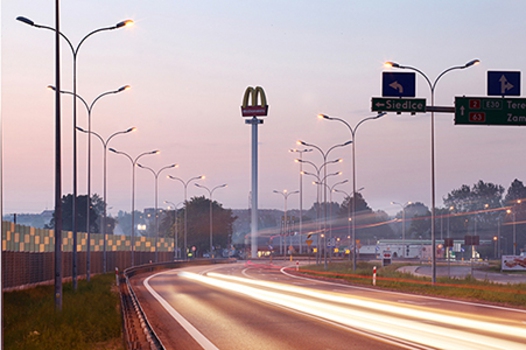

фото с объектов
