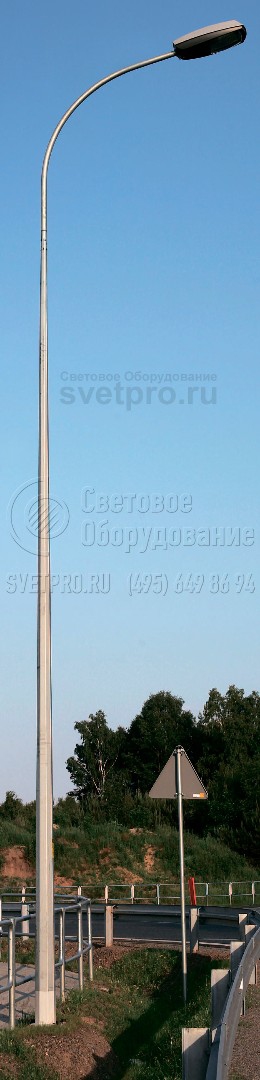

Orion PS - 8 Стальная осветительная опора восьмигранная с одинарным кронштейном с круглым сечением высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Orion PS - 8 |
| Установка: | Прямостоечный и фланцевый способ. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 195 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 15 кг |
| Высота: | 8 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

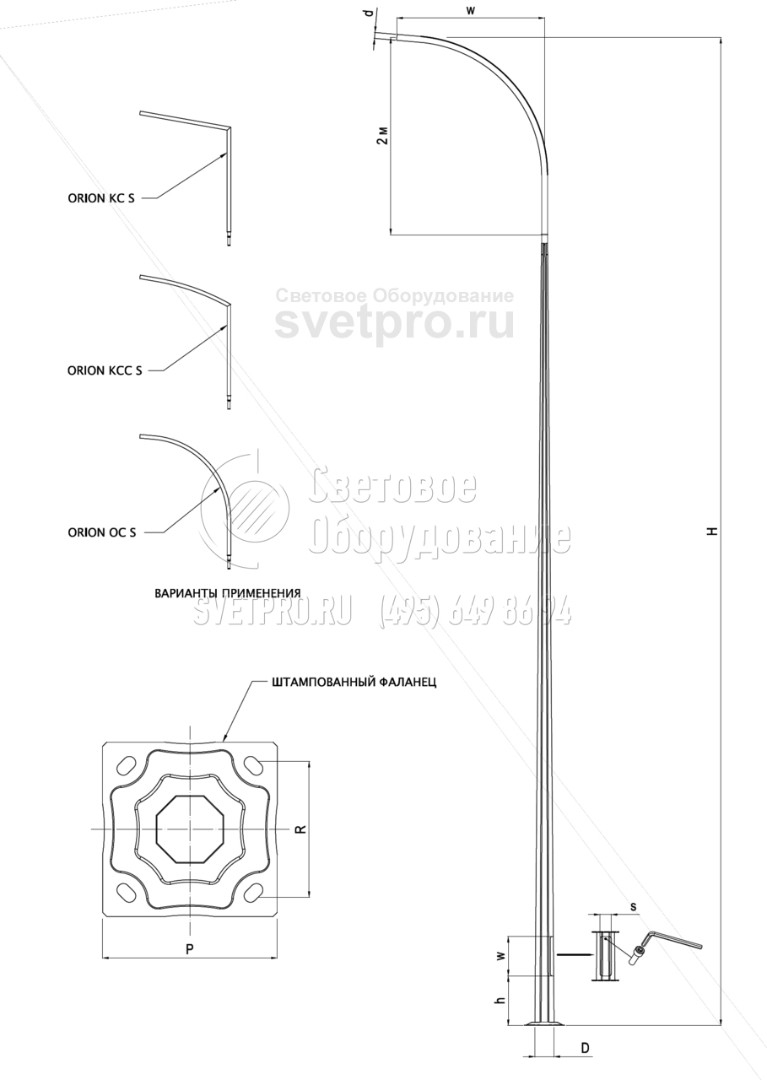

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Orion PS
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion PS - 8 | 8 | 1,5 | 60 | 195 | 400 | 110 | 500 | 412/300 | М24 | 73 | 100/43 | 1000 |
Стандартная высота кронштейна 2 м
Несущая способность опор Orion PS
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 8 | 15* | 0,47 | 0,34 | 0,24 | 0,17 | 0,11 | 927 | 233 |
* Максимальный вес одного светильника. Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Компания VALMONT (Польша) является изготовителем различных типов конструкций опор и мачт. Опора Orion PS относится к типу несиловых конических граненых опор. Их производство ведется с применением собственных методик и соответствует высоким техническим требованиям. Стальной прокат, который нарезан в виде трапеций, гнется, прессуется для образования граней, а кромки свариваются плазменной сваркой. Грани служат ребрами жесткости. Шов опор гладкий, ровный, не бросается в глаза, чем выгодно отличает ОГК Orion от аналогов. Благодаря наличию полого ствола, опоры имеют небольшой вес (от 64 до 159 кг), который существенно меньше веса железобетонных и трубчатых опор. Orion PS – легко транспортируются и устанавливаются. Кроме этого, в стволе располагаются электрокомплектующие, необходимые для подключения и управления работой осветительных или иных приборов, установленных на опоре. Для доступа к ним устроен лючок 400х110 мм, находящийся на высоте 500 мм от земли, который закрыт крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
