Orion PS - 11 Стальная осветительная опора восьмигранная с одинарным кронштейном с круглым сечением высота 11 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Orion PS -11 |
| Установка: | Прямостоечный и фланцевый способ. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 195 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 15 кг |
| Высота: | 11 м |
Производитель «Опоры: Valmont», Польша
Цена*:
4 412
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
Основные параметры опор Orion PS
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion PS - 11 | 11 | 1,5 | 60 | 195 | 400 | 110 | 500 | 412/300 | М24 | 99 | 150/43 | 1200 |
Стандартная высота кронштейна 2 м
Несущая способность опор Orion PS
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 11 | 15* | 0,34 | 0,16 | - | - | - | 1120 | 216 |
* Максимальный вес одного светильника. Размещение люка по отношению к кронштейну: фронтальное или тыловое
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Компания VALMONT (Польша) является изготовителем различных типов конструкций опор и мачт. Опора Orion PS относится к типу несиловых конических граненых опор. Их производство ведется с применением собственных методик и соответствует высоким техническим требованиям. Стальной прокат, который нарезан в виде трапеций, гнется, прессуется для образования граней, а кромки свариваются плазменной сваркой. Грани служат ребрами жесткости. Шов опор гладкий, ровный, не бросается в глаза, чем выгодно отличает ОГК Orion от аналогов. Благодаря наличию полого ствола, опоры имеют небольшой вес (от 64 до 159 кг), который существенно меньше веса железобетонных и трубчатых опор. Orion PS – легко транспортируются и устанавливаются. Кроме этого, в стволе располагаются электрокомплектующие, необходимые для подключения и управления работой осветительных или иных приборов, установленных на опоре. Для доступа к ним устроен лючок 400х110 мм, находящийся на высоте 500 мм от земли, который закрыт крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Вы недавно смотрели
Смотреть
Astra PD - 10 Стальная осветительная опора круглая с двойным кронштейном с круглым сечением высота 10 метров
Astra PD - 10 Стальная осветительная опора круглая с двойным кронштейном с круглым сечением высота 10 метров
Смотреть

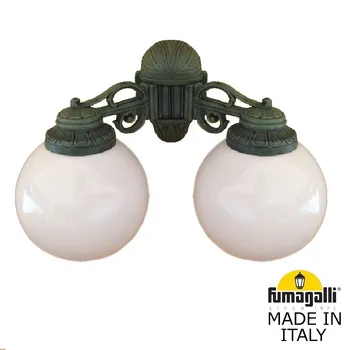

Светильник уличный настенный FUMAGALLI PORPORA/SABA K22.141.000.WXF1R
