Star P-9 Стальная осветительная опора восьмигранная высота 9 метров

Область применения: |
|
Назначение: |
|
Артикул производителя: | Star P-9 |
Установка: | Методом вкапывания или фланцевым способом. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Покрытие: | Порошковая или гидродинамическая краска |
Нагрузка на опору: | 70 кг |
Нижний диаметр: | 160 мм |
Верхний диаметр: | 60 мм |
Вес: | 50 кг |
Высота: | 9 м |
Производитель «Опоры: Valmont», Польша

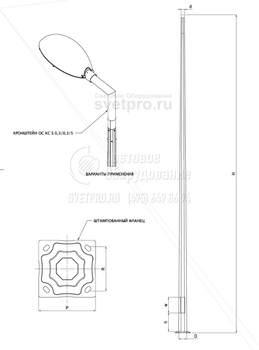

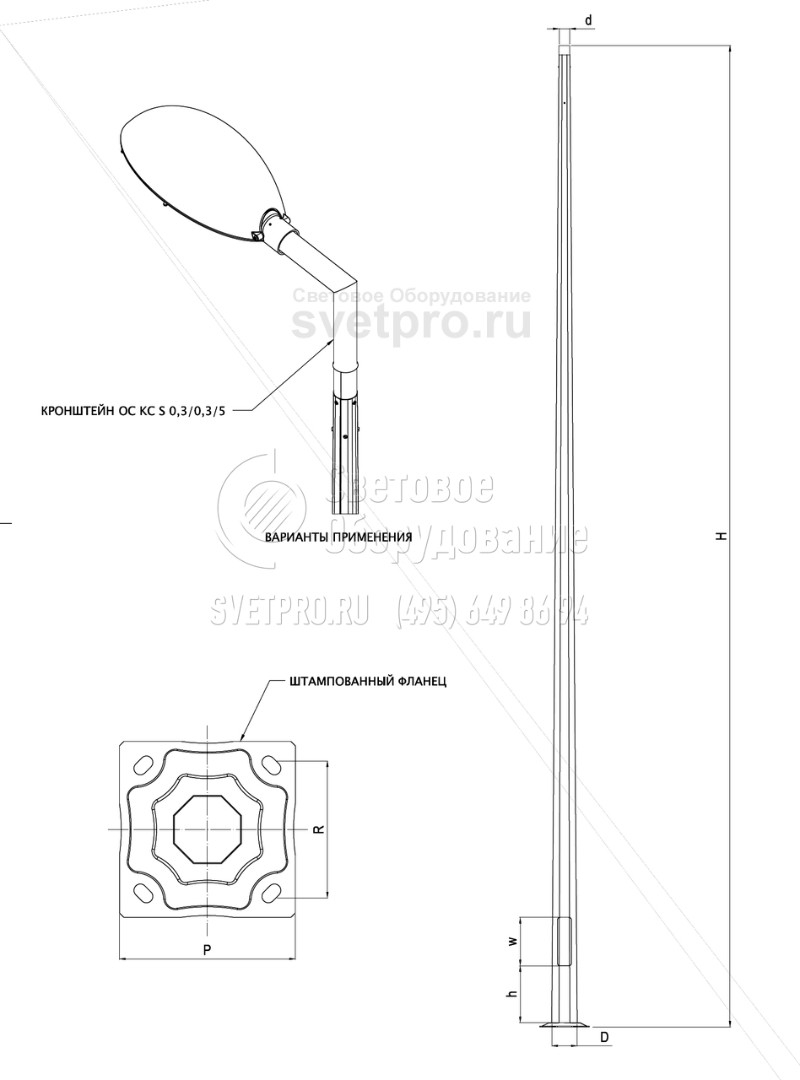

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Star P
Тип опор | H, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Star P-9 | 9 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 70 | 100/30 | 1200 |
H - высота опоры
d - верхний диаметр опоры
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли
Несущая способность опор Star P
Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
9 | 50 | 0,39 | 0,18 | - | - | - | 777 | 175 |
ОПИСАНИЕ

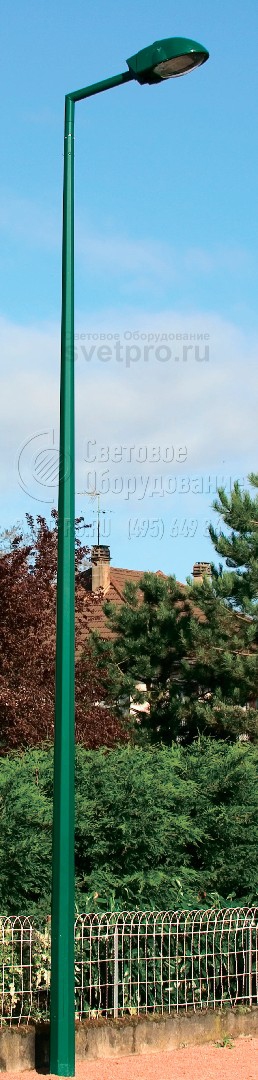

Стальная осветительная опора STAR P – продукт деятельности компании Valmont (Польша). Ствол опоры оцинкован, форма – конусная, восьмигранная. Нижний диаметр равен – 160 мм, верхний – 60 мм. Высота опор – 6, 7, 8, 9, 10 метров. В связи с тем, что опоры относятся к типу несиловых (нагрузка не более 50 кг), ввод питающего кабеля производится подземным способом. Для разделки и подключения оборудован люк размером 400х95 мм, расположенный на расстоянии 500 мм от земли. К светильникам кабель подводится внутри опоры, что обеспечивает его защиту от вандализма.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
