ОГСф-0,4-9 Опоры граненые силовые фланцевые
Цена*:
47 358
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 9 м |
| Вес: | 161 кг |
| Тип: | |
| Верхний диаметр: | 90 мм |
| Нижний диаметр: | 215 мм |
| Текст на фото для фида: | |
| Нагрузка на опору: | 400 кг |
| Артикул производителя: | ОГСф-0,4-9 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ОГСф-0,4-9-01-ц | 47 358 ₽ | 400 | 9 | 8 | 215 | 90 | 395/310 | 28 | 8 | К110 | 161 | Д395-310-8х25 |
| ОГСф-0,4-9-02-ц | 47 358 ₽ | 400 | 9 | 8 | 215 | 90 | 395/310 | 28 | 8 | К110 | 161 | Д395-310-8х25 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
как выбрать опору?

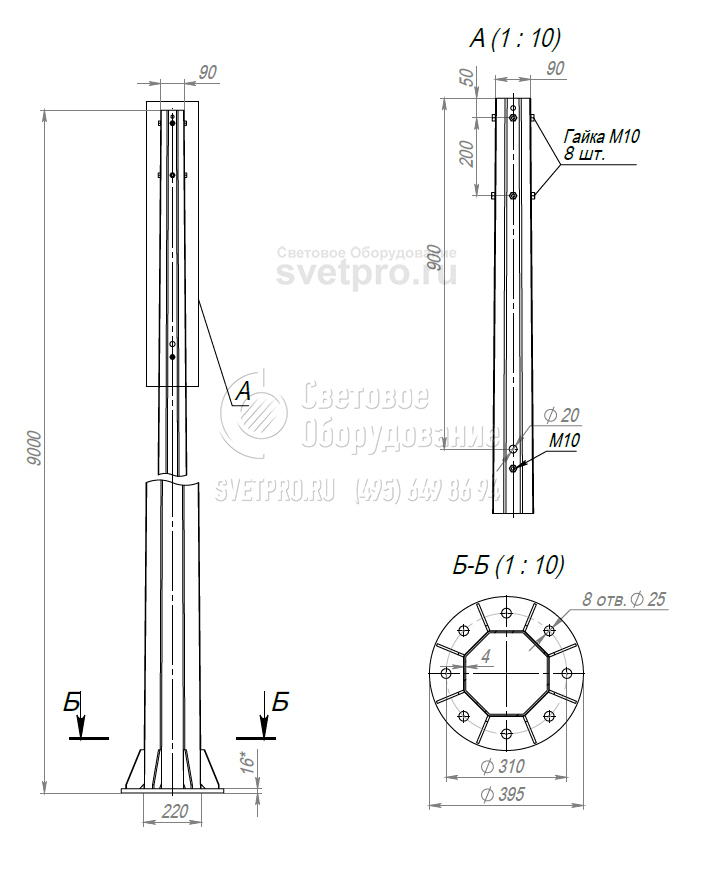

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2.
