ОСп-0,4-9,0-11,0 Опоры трубчатые силовые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 340 кг |
Верхний диаметр: | 168 мм |
Нижний диаметр: | 219 мм |
Нагрузка на опору: | 400 кг |
Артикул производителя: | ОСп-0,4-9,0-11,0 |
Производитель «Пересвет», Россия
как выбрать опору?

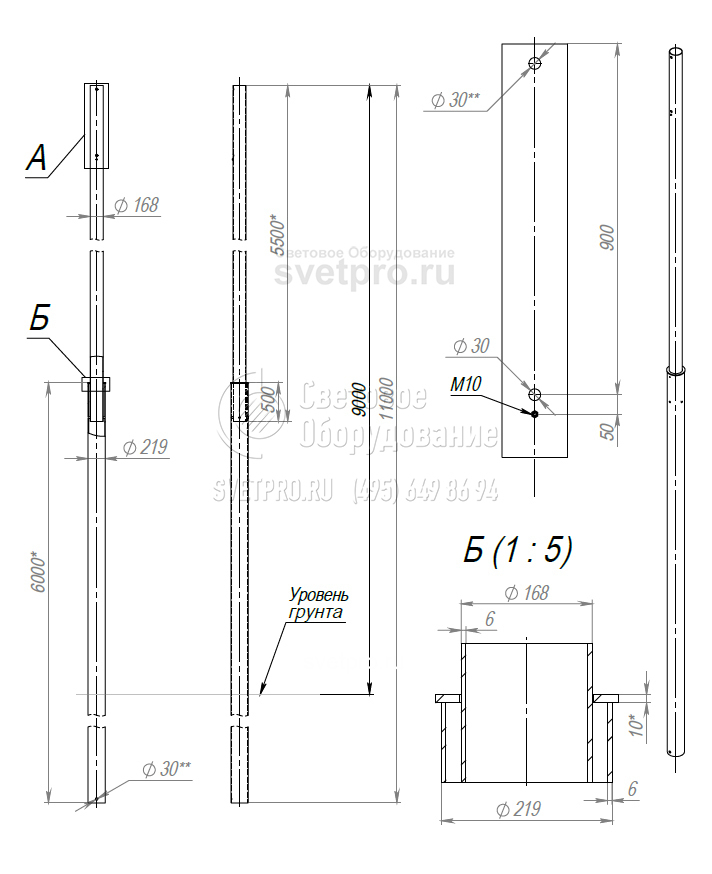

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгс | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|
ОСп-0,4-9,0-11,0 (6/6)-01-ц | 400 | 9 | 219 | 168 | 2 | О180 | 340 |
ОСп-0,4-9,0-11,0 (7/6)-01-ц | 400 | 9 | 219 | 168 | 2 | О180 | 340 |
ОСп-0,4-9,0-11,0 (7/6)-02-ц | 400 | 9 | 219 | 168 | 2 | О180 | 340 |
ОСп-0,4-9,0-11,0-02-ц | 400 | 9 | 219 | 168 | 2 | О180 | 340 |
P - нагрузка
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСп - опоры трубчатые силовые прямостоечные. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.

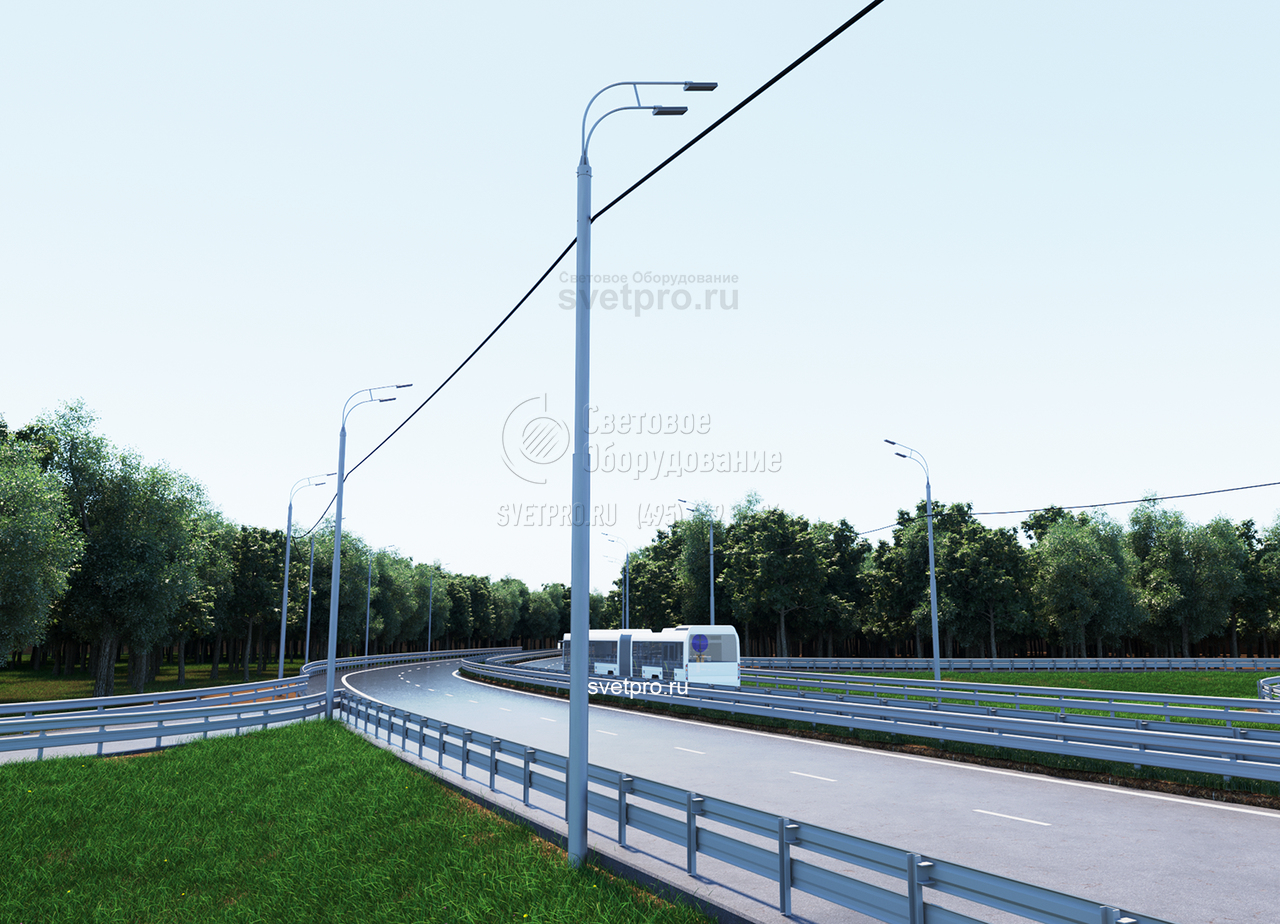

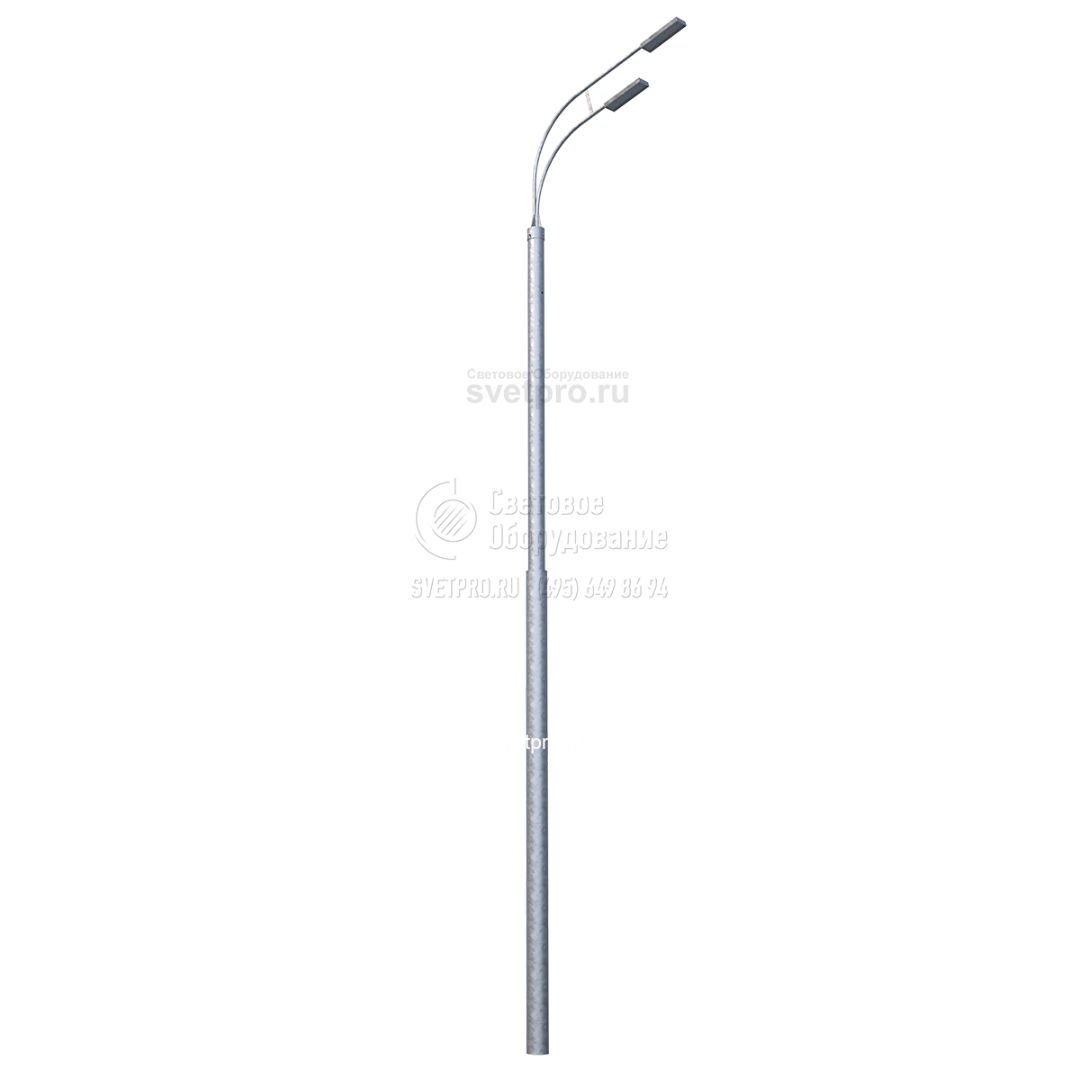

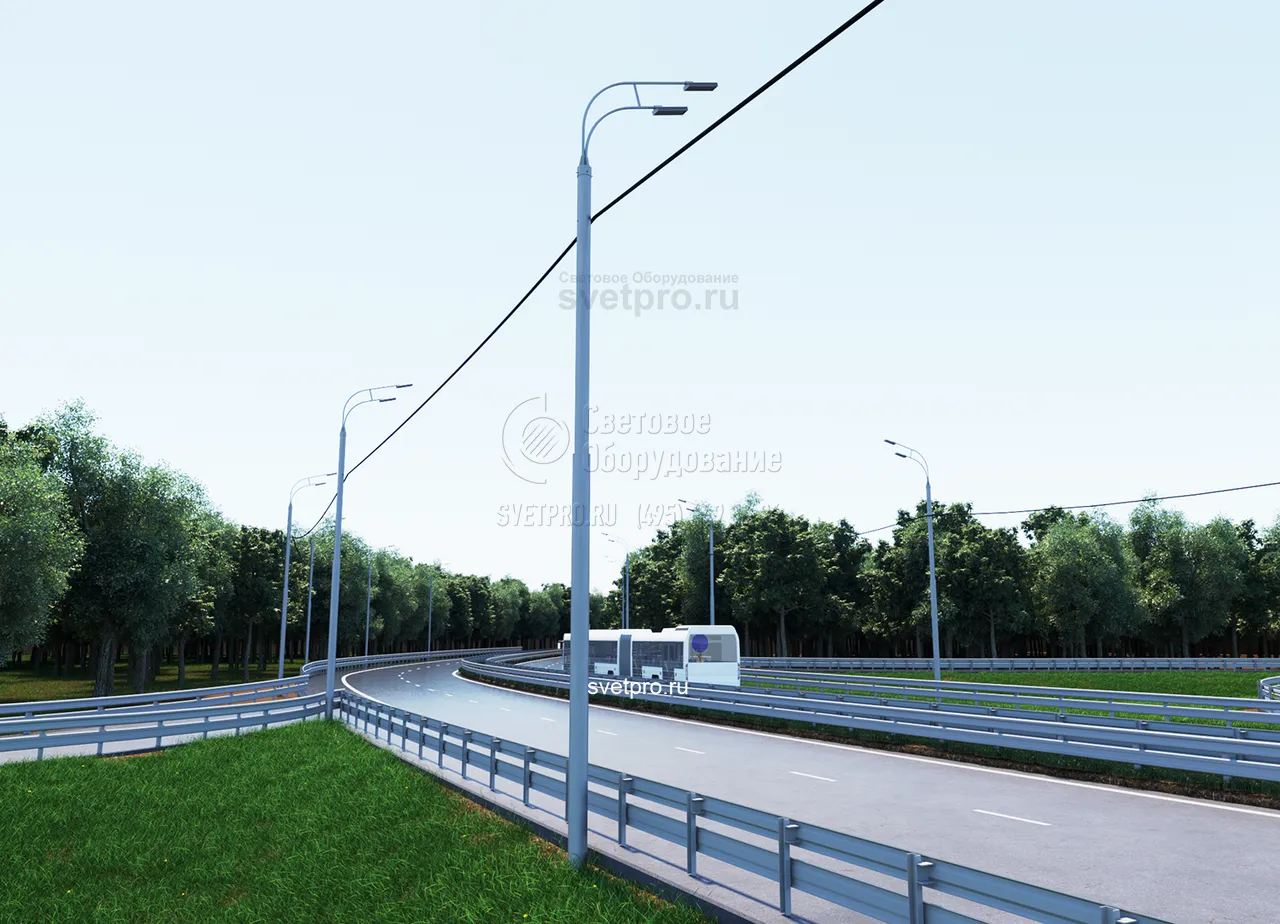

Фотогалерея
Похожие товары
ОГК Опоры граненые конические
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГКС Опоры граненые конические складывающиеся
ОГСКС Опоры граненые силовые контактной сети
ОКС Опоры круглые силовые
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОТ Опоры трубчатые
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
