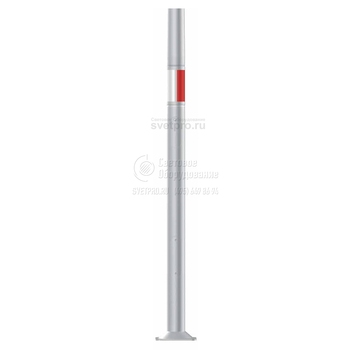

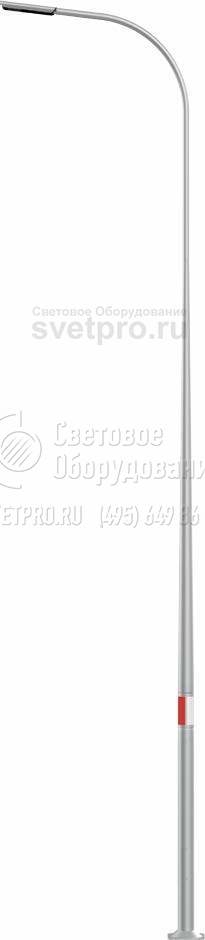

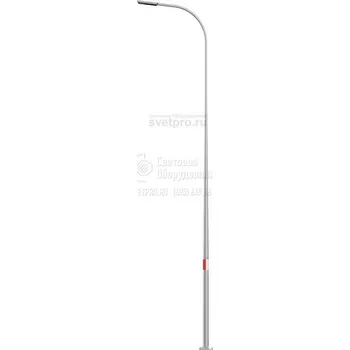

EDGE LED Светодиодные комплекты освещения
Область применения: |
|
Назначение: |
|
Артикул производителя: | EDGE LED |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 - 240 В |
Номинальная частота: | 50/60 Гц |
Класс защиты по току: | II |
Класс защиты IP: | IP66 |
Мощность: | 14-26 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 3500-5000 К |
Световой поток: | 1150-2350 лм |
Температура эксплуатации: | от -40 до +40 °C |
Габаритные размеры: | см. чертёж |
Гарантийный срок: | 5 лет |
Производитель «ROSA», Польша
ОПИСАНИЕ
Описание

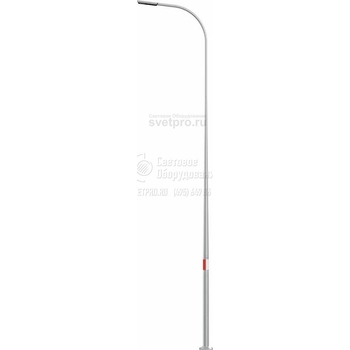

ROSA EDGE – это линия продукции паркового и уличного освещения, в которой применяется современная система торцевой подсветки. Используемая нами в уличном освещении технология торцевой подсветки широко применяется при изготовлении дисплеев компьютерной и бытовой техники, например, мониторов, телевизоров, экранов планшетов и.т.п. Торцевая подсветка в продукции ROSA EDGE заключается в направлении светового потока к краям световых элементов, которые рассеивают свет наружу. При выключённом источнике света эти элементы прозрачны и незаметны, когда устройство включено, свет равномерно рассеивается по всей поверхности светового элемента. Эффект рассеивания света достигается с помощью уникального материала PMMA известной фирмы EVONIK, благодаря чему наша продукция имеет длительный срок службы и высокий коэффициент светопроницаемости. Применяемые в серии ROSA EDGE источники света LED незаметны, а достаточно большая (в несколько раз большая, по сравнению с источником света) рассеивающая поверхность значительно уменьшает эффект ослепления. В данной серии стандартно применяются высокопроизводительные модули LED с белым, тёплым светом 3500K и белым нейтральным светом – 5000 K. В качестве опции мы можем также предложить следующие варианты цветов: голубой, красный или зелёный.
Элементы с торцевой подсветки могут применяться в уличных опорах серии EDGE, специально приспособленных для их установки, благодаря чему световые элементы образуют с опорой единое целое, придавая ей эстетичный внешний вид. При этом конструкция опор остается прочной и целостной, так как, за исключением отверстий под питающий кабель, отсутствуют иные изменения конструкции, уменьшающие прочность опоры. Мы запатентовали применение световых элементов этого типа.
Преимущества
- Источник света LED. Смонтированные в полукольцах рассеивателей высокопроизводительные модули LED со светодиодами с белым тёплым светом 3500K и белым нейтральным светом – 5000K а также в опциональной цветовой гамме (голубой, красный, зелёный)
- Однородная конструкция. Устройствo коpпуcа опор обеспечивает эстетичный вид, а также устойчивость конструкции
- ПРА Philips Xitanium. Высокопроизводительный ПРА постоянного тока с 7 программируемыми функциями по требованию клиента
- Программируемые временные профили. Функция ПРА с 5 уровнями мощности в диапазоне от 10 до 100% номинальной мощности, в избранном интервале времени работы светильника
- Освещение без эффекта ослепления. Большая поверхность с торцевой подсветкой гарантирует низкую ослепляемость, хорошо видима издалека, как для водителей, так и пешеходов
Характеристика
Материал | алюминиевый сплав, анодированный |

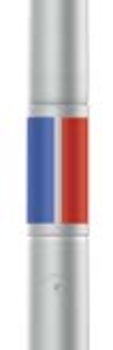

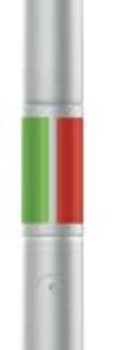

Доступные цвета | R – красный G – зелёный B – голубой 6 – белый 5000 K 3 – белый 3500 K |
Степень защиты | IP 66 для оптической части и питающей системы |
Срок эксплуатации | L90F10 – 50 000 ч, L80F20 – 100 000 ч |
CRI | >80 для 3500K; >70 для 5000K |
Класс изоляции | II |
Коэффициент мощности | ≥ 0.95 |
Пусковой ток | 22A / 290μs для 10W, 20W |
Корректирующий коэффициент S/P | 1,45 для 3500K; 1,8 для 5000K |
Обслуживаемая система управления | DALI (опциональное обслуживание аналогового сигнала1-10V) |
Диапазон рабочих температур | от -40°C до +40°C |
Единичный объём | 0,67 м³ (для SAL 9) 0,74 m³ (для SAL 10) 0,82 m³ (для SAL 11) |
Гарантия | 5 лет |
- Директива : 2014/35/UE (Dz. Urz.UE L 96, 29.03.2014, str.357), 2014/30/UE (Dz. Urz.UE L 96, 29.03.2014, str.79), 2011/65/UE (Dz. Urz.UE L 174, 01.07.2011, str.88), 2009/125/WE (Dz. Urz.UE L 285, 31.10.2009, str.10)
- Нормы: PN-EN 60598-1: 2015, PN-EN 60529: 2003, PN-EN 50102: 2001, PN-EN 62471: 2010, PN-EN 55015: 2013, PN-EN 61547: 2009, PN-EN 61000-3-2: 2014, PN-EN 61000-3-3: 2013,
- Светотехнические параметры установлены на основании лабораторных исследований, проведенных в соответствии с требованиями IESNA LM 79-08

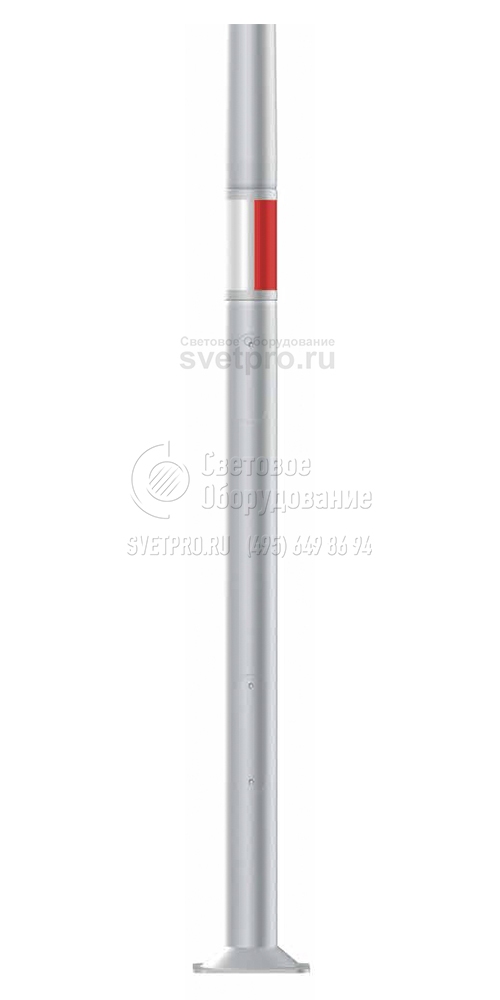

EDGE-1 LED | ||

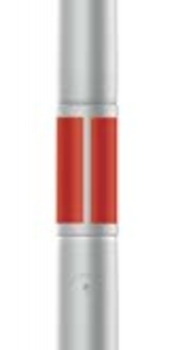

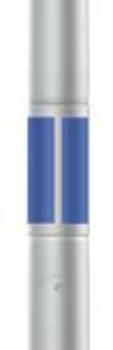

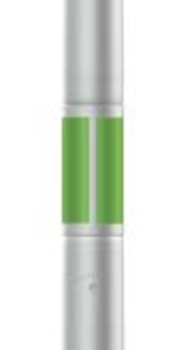

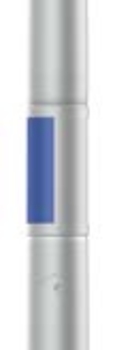

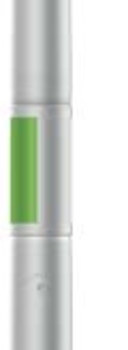

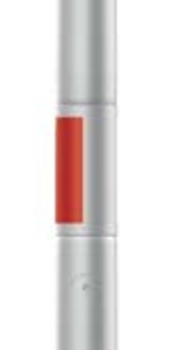

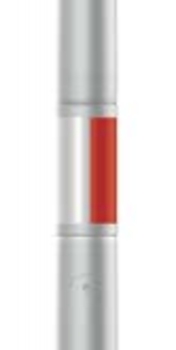

Цвет: зелёный Код: 4273127/G | Цвет: голубой Код: 4273127/B | Цвет: красный Код: 4273127/R |

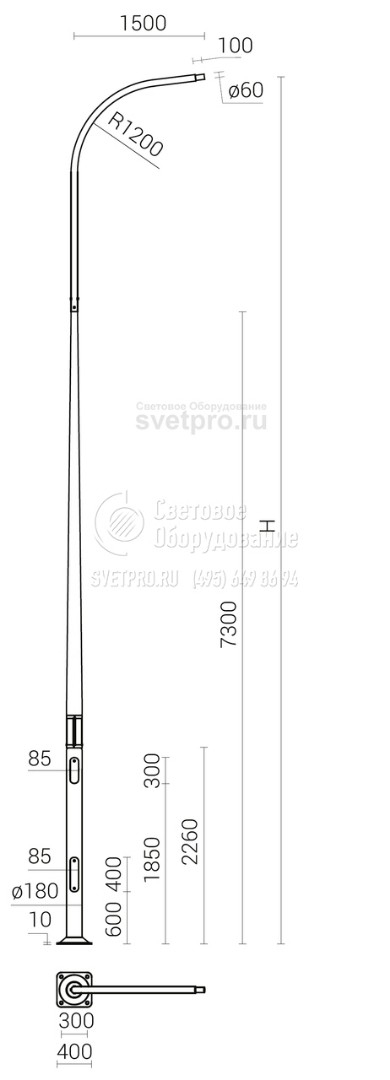

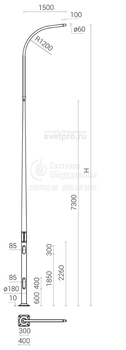

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Код | Название | Высота H | Мощность LED | Полная мощность | Температура цвета | Световой поток светильника | Световая производительность | Вес комплекта нетто |
---|---|---|---|---|---|---|---|---|
4273027/3/... | SAL 9 WŁN 1/1,5/1,7/5 EDGE-1 | 9 м | 10 Вт | 14 Вт | 3500 K | 1150 лм | 82 лм/Вт | 45,3 кг |
4273027/6/... | 5000 K | |||||||
4273127/3/... | SAL 10 WŁN 1/1,5/2,7/5 EDGE-1 | 10 м | 10 Вт | 14 Вт | 3500 K | 1150 лм | 82 лм/Вт | 47,4 кг |
4273127/6/... | 5000 K | |||||||
4273227/3/... | SAL 11 WŁN 1/1,5/3,7/5 EDGE-1 | 11 м | 10 Вт | 14 Вт | 3500 K | 1150 лм | 82 лм/Вт | 49,5 кг |
4273227/6/... | 5000 K | |||||||
4273029/3/... | SAL 9 WŁN 1/1,5/1,7/5 EDGE-2 | 9 м | 20 Вт | 26 Вт | 3500 K | 2350 лм | 90 лм/Вт | 45,3 кг |
4273029/6/... | 5000 K | |||||||
4273129/3/... | SAL 10 WŁN 1/1,5/2,7/5 EDGE-2 | 10 м | 20 Вт | 26 Вт | 3500 K | 2350 лм | 90 лм/Вт | 47,4 кг |
4273129/6/... | 5000 K | |||||||
4273229/3/... | SAL 11 WŁN 1/1,5/3,7/5 EDGE-2 | 11 м | 20 Вт | 26 Вт | 3500 K | 2350 лм | 90 лм/Вт | 49,5 кг |
4273229/6/... | 5000 K |
