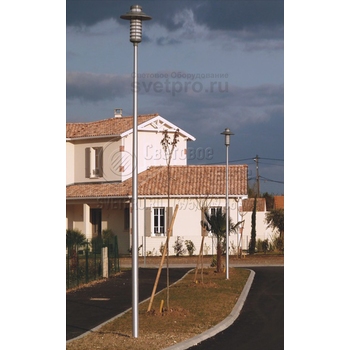

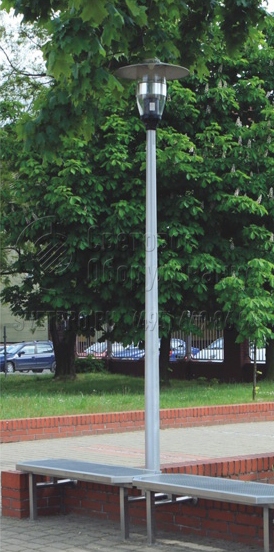

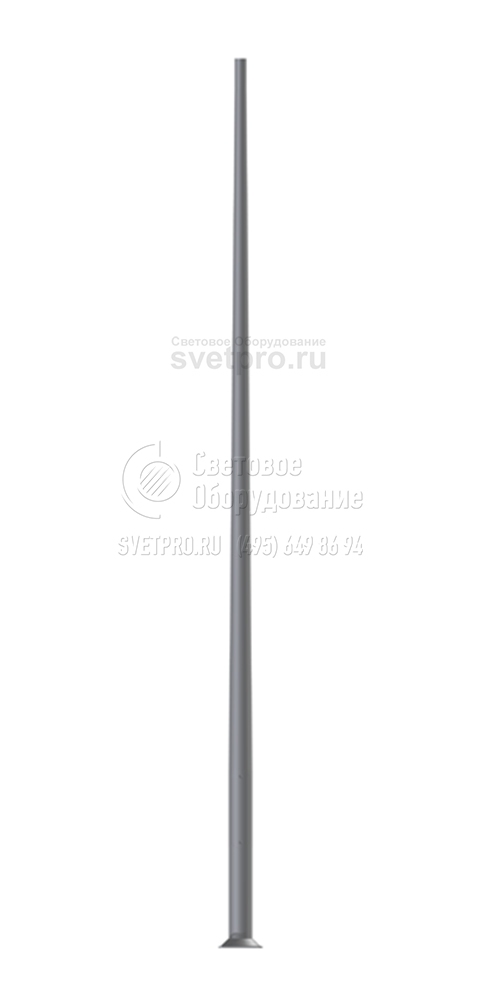

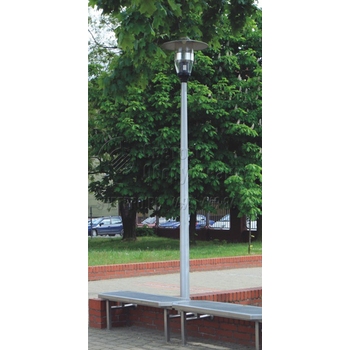

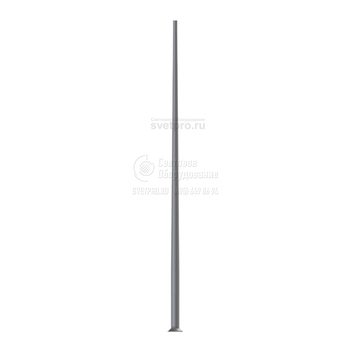

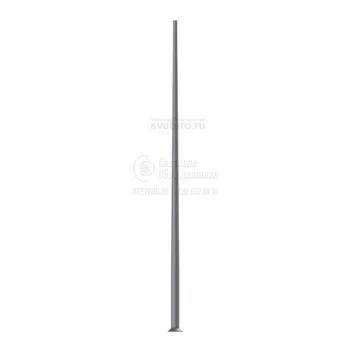

Тип SAL 4-6 Прямые алюминиевые опоры диаметром 120 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 4-6 Прямые алюминиевые опоры диаметром 120 мм у основания (грунта)

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	4-6 м
Вес:	13,9-21,1 кг
Верхний диаметр:	60 мм
Нижний диаметр:	120 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 4-6
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-4	SAL-4,5	SAL-5	SAL-5,5	SAL-6
Высота опоры H (мм)	4000	4500	5000	5500	6000
Код	42201/C...	42202/C...	42203/C...	42205/C...	42207/C...
Вес нетто (кг)	13,9	15,9	16,9	19,0	21,1
Ориентировочный единичный объем (м³)*	0,09	0,101	0,112	0,123	0,134
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, ELBA LED, ATLANTIS LED, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, MIRA LED, MIZAR LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-4 – светильник: OW, OW LED; WA-5/1 – светильник ELBA LED, ATLANTIS LED, OPA-1, OP, OZ; WA-14/1 – светильник OW LED, OW, DROP LED; WR-4/1/0,5/5 ZP, WR-4/2/0,5/5 ZP – светильник VEGA LED
	WR-10/1/0,85/0, WR-10/2/0,85/0 – светильник ISKRA LED, ISKRA LED P; WR-8B/1/0,35/... – светильник VEGA LED				–
	WA-14/2, WA-20/1 – светильник OW LED, OW, DROP LED			–
Тип фундамента / Тип анкерного устройства	B-50 / Z-50
Болтовое соединение	4 x M14
Код фундамента / код анкерного устройства	311150 / 311205
Комплект соединительных элементов	4006
Размер основания (сторона /расстояние болтов / толщина) (мм)	224 / 180 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

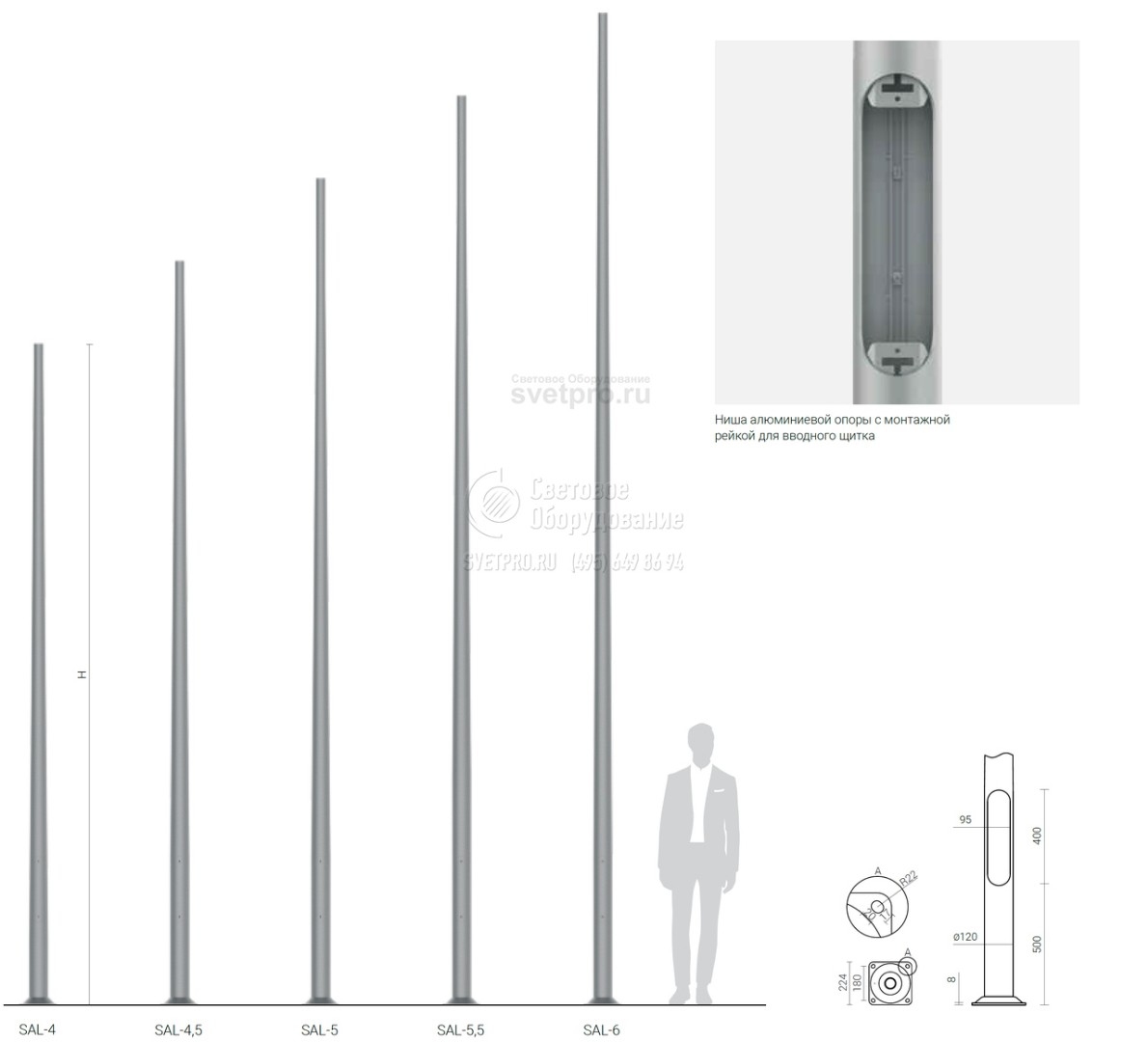

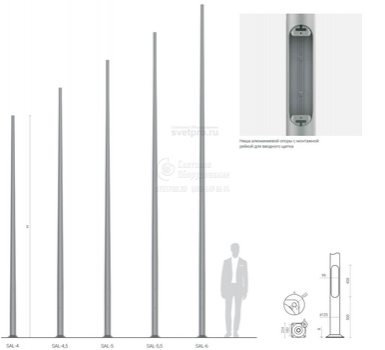

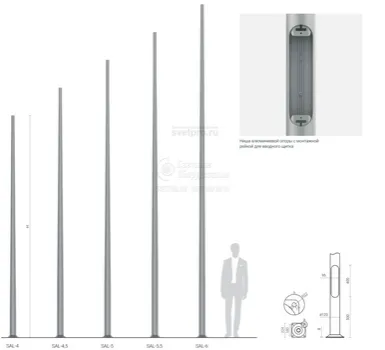

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-4 код 42201		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4 код 42201		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,87	0,72	0,52	0,46
WA-1	10	0,9	0,74	0,54	0,48
WA-2	10	0,69	0,56	0,39	0,33
WA-4	10	0,57	0,45	0,29	0,25
WA-5/1	10	0,43	0,35	0,24	0,21
WA-5/2	8	0,25	0,18	x	x
WA-8/1	10	0,52	0,42	0,29	0,25
WA-8/2	8	0,26	0,19	x	x
WA-11/1	10	0,48	0,38	0,25	0,21
WA-11/2	8	0,31	0,22	x	x
WA-14/1	10	0,51	0,41	0,28	0,24
WA-14/2	8	0,31	0,23	0,13	x
WA-15/1 P	10	0,53	0,43	0,29	0,25
WR-1/1	15	0,48	0,40	0,29	0,26
WR-4/1	15	0,43	0,36	0,26	0,23
WN-1	15	0,65 (Cx=1)	0,55 (Cx=1)	0,41 (Cx=1)	0,36 (Cx=1)
WN-2	8	0,32 (Cx=1)	0,27 (Cx=1)	0,2 (Cx=1)	0,18 (Cx=1)

SAL-4 код 42201	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4 код 42201	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,73	0,62	0,47	0,42

SAL-4,5 код 42202		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5 код 42202		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,76	0,62	0,44	0,38
WA-1	10	0,78	0,64	0,45	0,40
WA-2	10	0,59	0,47	0,31	0,27
WA-4	10	0,49	0,38	0,23	0,19
WA-5/1	10	0,37	0,29	0,2	0,17
WA-5/2	8	0,18	0,13	x	x
WA-8/1	10	0,45	0,36	0,24	0,21
WA-8/2	8	0,19	0,13	x	x
WA-11/1	10	0,41	0,32	0,21	0,17
WA-11/2	8	0,22	0,15	x	x
WA-14/1	10	0,44	0,35	0,24	0,20
WA-14/2	8	0,22	0,16	x	x
WA-15/1 P	10	0,46	0,37	0,25	0,21
WR-1/1	15	0,44	0,36	0,26	0,23
WR-4/1	15	0,38	0,32	0,23	0,20
WN-1	15	0,51 (Cx=1)	0,45 (Cx=1)	0,33 (Cx=1)	0,29 (Cx=1)
WN-2	8	0,27 (Cx=1)	0,22 (Cx=1)	0,16 (Cx=1)	0,14 (Cx=1)

SAL-4,5 код 42202	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5 код 42202	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,61	0,51	0,38	0,34

SAL-5 код 42203		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5 код 42203		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,58	0,46	0,3	0,26
WA-1	10	0,6	0,48	0,32	0,27
WA-2	10	0,44	0,34	0,2	0,16
WA-4	10	0,34	0,25	x	x
WA-5/1	10	0,3	0,23	0,14	x
WA-8/1	10	0,35	0,27	0,16	0,13
WA-11/1	10	0,3	0,23	0,13	x
WA-14/1	10	0,34	0,26	0,16	0,13
WA-14/2	8	0,14	x	x	x
WA-15/1 P	10	0,35	0,27	0,17	0,13
WR-1/1	15	0,35	0,28	0,2	0,17
WR-4/1	15	0,31	0,25	0,17	0,15
WN-1	15	0,42 (Cx=1)	0,34 (Cx=1)	0,24 (Cx=1)	0,21 (Cx=1)
WN-2	8	0,21 (Cx=1)	0,17 (Cx=1)	0,12 (Cx=1)	0,1 (Cx=1)

SAL-5 код 42203	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5 код 42203	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,48	0,40	0,29	0,25

SAL-5,5 код 42205		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5,5 код 42205		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,42	0,32	0,18	0,14
WA-1	10	0,43	0,33	0,2	0,16
WA-2	10	0,35	0,25	x	x
WA-4	10	0,22	0,14	x	x
WA-5/1	10	0,21	0,15	x	x
WA-8/1	10	0,25	0,18	x	x
WA-11/1	10	0,21	0,15	x	x
WA-14/1	10	0,23	0,17	x	x
WA-15/1 P	10	0,27	0,20	x	x
WR-1/1	15	0,27	0,22	0,14	x
WR-4/1	15	0,24	0,19	x	x
WN-1	15	0,32 (Cx=1)	0,25 (Cx=1)	0,16 (Cx=1)	0,13 (Cx=1)
WN-2	8	0,15 (Cx=1)	0,12 (Cx=1)	x	x

SAL-5,5 код 42205	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5,5 код 42205	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,36	0,29	0,2	0,17

SAL-6 код 42207		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-6 код 42207		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,26	0,18	x	x
WA-1	10	0,28	0,20	x	x
WA-2	10	0,17	x	x	x
WA-3	10	0,22	0,15	x	x
WA-5/1	10	0,15	x	x	x
WA-8/1	10	0,17	x	x	x
WA-14/1	10	0,18	x	x	x
WN-1	15	0,22(Cx=1)	0,16(Cx=1)	x	x

SAL-6 код 42207	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-6 код 42207	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,26	0,20	0,13	0,1

Потолочный светильник Technical C032CL-L43B3K

Статьи по теме

Как выбрать граненые прямостоечные опоры для строительства систем наружного освещения

#опоры освещения

Основными критериями, которые нужно учитывать при выборе граненых опор, является ее высота, тип оголовка, наличие декоративного покрытия, конфигурация кронштейна и тип светового прибора.

Несиловые трубчатые опоры ОТ, ОТф

#опоры освещения

Несиловые трубчатые опоры имеют привлекательный вид и высокую прочность, способны воспринимать значительные механические нагрузки, используются для монтажа светильников и кронштейнов различного типа, силовой кабель к ним подводится подземным способом через отверстие в фундаментной части.

Круглоконические опоры для освещения территории возле терминалов аэропортов, портов

#опоры освещения

Опоры с круглым коническим стволом могут использоваться для освещения территорий в аэропортах, где присутствует большое количество пассажиров, ведется погрузка и разгрузка транспорта.

Читать все статьи



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Кондиционирование Бытовые сплит-системы Полупромышленные сплит-системы Системы управления Аксессуары Мультисистемы Системы технологического охлаждения Мобильные кондиционеры Воздухоочистители Оконные кондиционеры Отопление Котлы Крыши и террасы Регулируемые опоры HILST LIFT Кровельные опоры HILST PLATFORM Заборы Ящики для инструментов HILST Box System Комплектующие Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

Тип SAL 4-6 Прямые алюминиевые опоры диаметром 120 мм у основания (грунта)

ОПИСАНИЕ

Технические данные

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Похожие товары

ОГК Опоры граненые конические

ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые

ОГКС Опоры граненые конические складывающиеся

ОГСКС Опоры граненые силовые контактной сети

ОКС Опоры круглые силовые

ОГКК Опоры квартальные граненые стальные бесфланцевые

ОТ Опоры трубчатые

ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Вы недавно смотрели

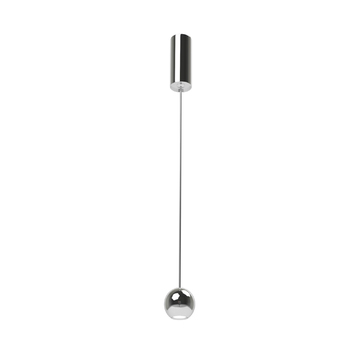

Подвесной светильник Technical P067PL-L5CH3K
