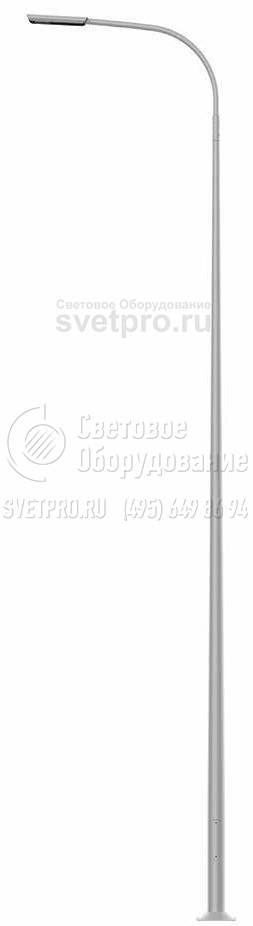

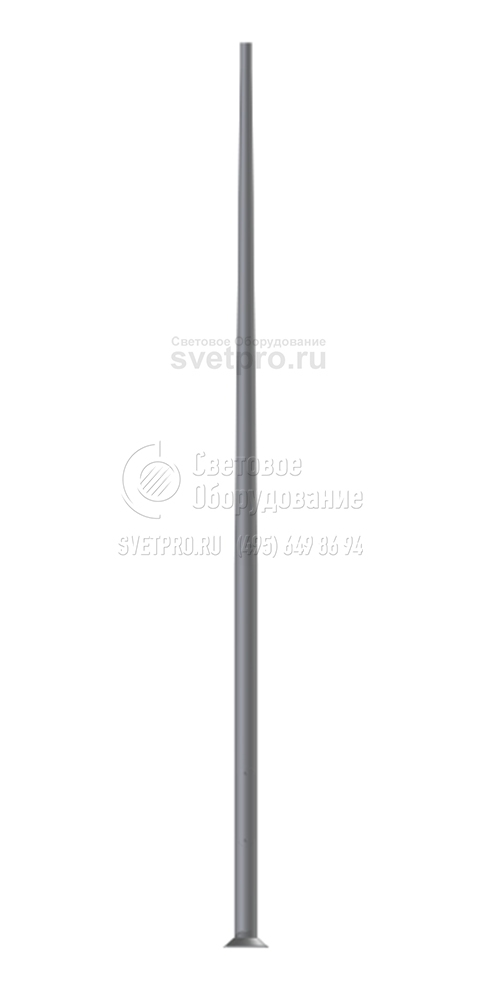

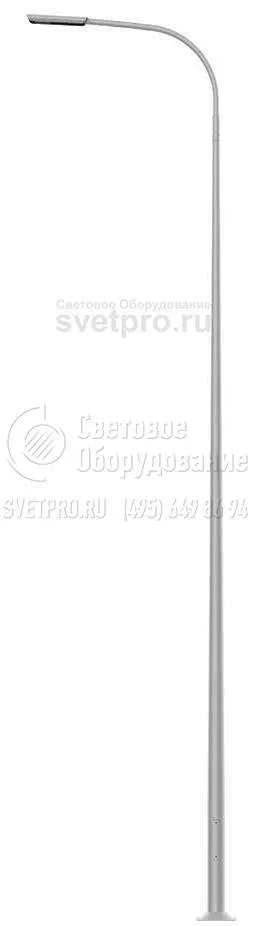

Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта)

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	8-10 м
Вес:	42,7-55,1 кг
Верхний диаметр:	60 мм
Нижний диаметр:	180 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 80M-100M
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: 8 950 до 11 549 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL-80M	SAL-90M	SAL-100M
Высота опоры H (мм)	8000	9000	10000
Код	42755/C...	42757/C...	42759/C...
Вес нетто (кг)	42,7	49,3	55,1
Ориентировочный единичный объем (м?)*	0,523	0,589	0,654
Предлагаемые светильники для монтажа непосредственно на опоре	URSA LED ALFA, COSMO LED ALFA, MAGNOLIA LED, LUNOIDA LED, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников	WR-T1/1,5/5, WR-14/2/1,0/5, WR-21/1/1,5/0, WRP/1/L/Z/5 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WR-14/1/1,5/5, WR-18A/1/1,5/5, WR-19/1/1,0/0, WR-19/2/1,0/0, WR-21/2/1,5/0 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, ARTERMIS LED, MAGNOLIA, LUNOIDA		–
Тип фундамента / Тип анкерного устройства	B-70, B-71 / Z-70, Z-71
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170, 311171 / 311270, 311271
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

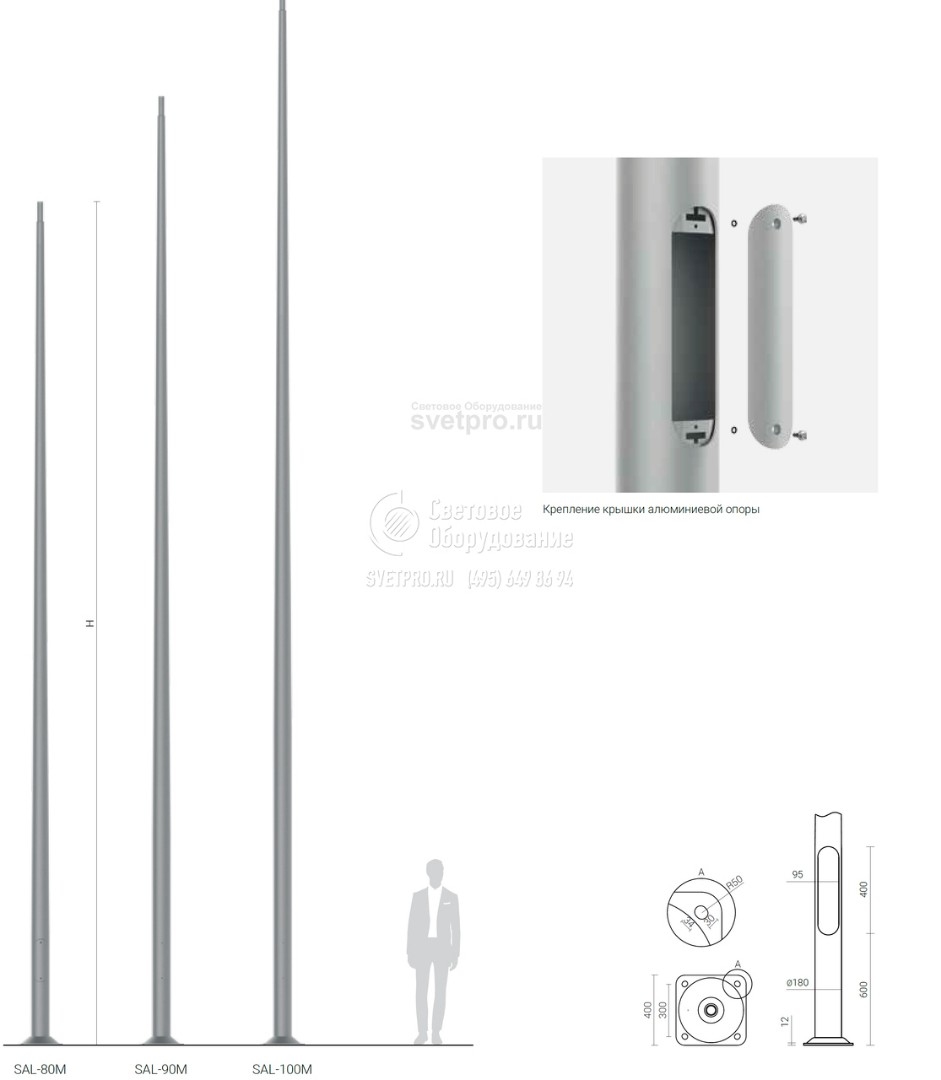

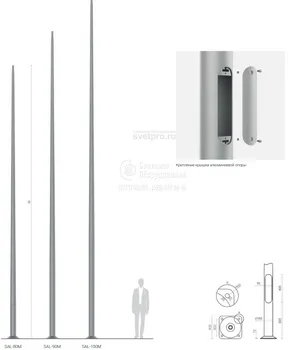

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-80M код 42755	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,92	0,78	0,63	0,54
WA-14/1	10	0,82	0,68	0,53	0,44
WA-14/2	10	0,38	0,30	0,22	0,17
WA-20/1	10	0,59	0,48	0,36	0,29
WA-20/2	10	0,23	0,16	0,09	x
WR-2/1/0,95/5	15	0,64	0,54	0,43	0,36
WR-2/2/0,95/5	15	0,36	0,29	0,22	0,18
WR-2/3/0,95/5	15	0,27	0,22	0,16	0,13
WR-4/1/0,6/15	15	0,75	0,64	0,51	0,43
WR-4/2/0,6/15	15	0,41	0,34	0,27	0,22
WR-4/1/0,5/5	15	0,79	0,67	0,54	0,46
WR-4/2/0,5/5	15	0,43	0,36	0,28	0,24
WR-4/1/1,0/5	15	0,67	0,56	0,45	0,38
WR-4/2/1,0/5	15	0,39	0,32	0,24	0,20
WR-4/1/0,6/15 ZP	15	0,75	0,64	0,51	0,43
WR-4/2/0,6/15 ZP	15	0,41	0,34	0,27	0,22
WR-4/1/0,5/5 ZP	15	0,79	0,67	0,54	0,46
WR-4/2/0,5/5 ZP	15	0,43	0,36	0,28	0,24
WR-4/1/1,0/5 ZP	15	0,67	0,56	0,45	0,38
WR-4/2/1,0/5 ZP	15	0,39	0,32	0,24	0,20
WR-5A/1/0,6/15	15	0,61	0,51	0,40	0,33
WR-5A/2/0,6/15	15	0,32	0,26	0,19	0,15
WR-5A/1/0,6/5	15	0,61	0,51	0,40	0,33
WR-5A/2/0,6/5	15	0,32	0,26	0,19	0,15
WR-8A/1/0,6/10	15	0,62	0,51	0,40	0,34
WR-8A/1/0,6/5	15	0,61	0,51	0,40	0,34
WR-8A/1/1,0/5	15	0,54	0,45	0,35	0,29
WR-8B/1/0,35/0	15	0,75	0,63	0,51	0,43
WR-8B/1/0,35/5	15	0,75	0,64	0,51	0,43
WR-8B/1/0,35/10	15	0,75	0,64	0,51	0,43
WR-13/1/0,8/15	15	0,64	0,53	0,41	0,33
WR-13/2/0,8/15	15	0,32	0,26	0,18	0,13
WR-13/1/0,8/5	15	0,64	0,52	0,41	0,33
WR-13/2/0,8/5	15	0,33	0,26	0,18	0,14
WR-13/1/0,8/15 ZP	15	0,64	0,53	0,41	0,33
WR-13/2/0,8/15 ZP	15	0,32	0,26	0,18	0,13
WR-13/1/0,8/5 ZP	15	0,64	0,52	0,41	0,33
WR-13/2/0,8/5 ZP	15	0,33	0,26	0,18	0,14
WR-14/1/1,0/5	15	0,55	0,45	0,35	0,29
WR-14/2/1,0/5	15	0,28	0,23	0,16	0,12
WR-14/1/1,5/5	15	0,47	0,39	0,30	0,24
WR-14/2/1,5/5	15	0,25	0,19	0,13	0,09
WR-15/1/1,0/5	15	0,62	0,51	0,40	0,33
WR-15/2/1,0/5	15	0,35	0,28	0,21	0,16
WR-18/1/1,5/10	15	0,45	0,37	0,28	0,23
WR-18A/1/1,5/10	15	0,39	0,31	0,22	0,18
WR-18/1/1,5/5	15	0,45	0,36	0,27	0,22
WR-18A/1/1,5/5	15	0,38	0,30	0,22	0,17
WR-19/1/1,0/0	15	0,44	0,35	0,26	0,20
WR-19/1/1,0/5	15	0,45	0,36	0,27	0,21
WR-19/2/1,0/0	15	0,23	0,18	0,12	0,08
WR-21/1/1,5/0	15	0,47	0,38	0,29	0,23
WR-21/2/1,5/0	15	0,27	0,21	0,14	0,10
WR-61/1/2,0/5	15	0,43	0,35	0,26	0,21
WR-T1/1,5/5	15	0,50	0,41	0,31	0,25
WR-T2/1,5/5	15	0,27	0,21	0,14	0,09
WRP1/1,0/0,7/5	15	0,60	0,50	0,39	0,33
WRP1/1,0/1,2/5	15	0,52	0,42	0,32	0,26
WRP1/1,5/0,7/5	15	0,52	0,43	0,33	0,27
WRP1/1,5/1,2/5	15	0,44	0,36	0,27	0,22
WRP2/1,0/0,7/5	15	0,34	0,27	0,20	0,16
WRP2/1,0/1,2/5	15	0,27	0,22	0,15	0,11
WRP2/1,5/0,7/5	15	0,30	0,24	0,17	0,12
WRP2/1,5/1,2/5	15	0,24	0,18	0,12	0,08
WRP3/1,0/0,7/5	14	0,25	0,20	0,15	0,12
WRP3/1,0/1,2/5	13	0,21	0,16	0,12	0,09
WRP3/1,5/0,7/5	13	0,23	0,18	0,13	0,09
WRP3/1,5/1,2/5	12	0,19	0,14	0,09	0,06
WN-1	15	0,99	0,84	0,68	0,58
WN-2	15	0,46	0,39	0,31	0,26
WN-3	15	0,34	0,29	0,23	0,19
WN-4	12	0,26	0,22	0,18	0,15
WN-21	15	0,42	0,35	0,27	0,22
WN-42	12	0,19	0,16	0,12	0,10
WN-21 REG	15	0,37	0,31	0,23	0,19

SAL-80M
код 42755

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,92

0,78

0,63

0,54

WA-14/1

0,82

0,68

0,53

0,44

WA-14/2

0,38

0,30

0,22

0,17

WA-20/1

0,59

0,48

0,36

0,29

WA-20/2

0,23

0,16

0,09

WR-2/1/0,95/5

0,64

0,54

0,43

0,36

WR-2/2/0,95/5

0,36

0,29

0,22

0,18

WR-2/3/0,95/5

0,27

0,22

0,16

0,13

WR-4/1/0,6/15

0,75

0,64

0,51

0,43

WR-4/2/0,6/15

0,41

0,34

0,27

0,22

WR-4/1/0,5/5

0,79

0,67

0,54

0,46

WR-4/2/0,5/5

0,43

0,36

0,28

0,24

WR-4/1/1,0/5

0,67

0,56

0,45

0,38

WR-4/2/1,0/5

0,39

0,32

0,24

0,20

WR-4/1/0,6/15 ZP

0,75

0,64

0,51

0,43

WR-4/2/0,6/15 ZP

0,41

0,34

0,27

0,22

WR-4/1/0,5/5 ZP

0,79

0,67

0,54

0,46

WR-4/2/0,5/5 ZP

0,43

0,36

0,28

0,24

WR-4/1/1,0/5 ZP

0,67

0,56

0,45

0,38

WR-4/2/1,0/5 ZP

0,39

0,32

0,24

0,20

WR-5A/1/0,6/15

0,61

0,51

0,40

0,33

WR-5A/2/0,6/15

0,32

0,26

0,19

0,15

WR-5A/1/0,6/5

0,61

0,51

0,40

0,33

WR-5A/2/0,6/5

0,32

0,26

0,19

0,15

WR-8A/1/0,6/10

0,62

0,51

0,40

0,34

WR-8A/1/0,6/5

0,61

0,51

0,40

0,34

WR-8A/1/1,0/5

0,54

0,45

0,35

0,29

WR-8B/1/0,35/0

0,75

0,63

0,51

0,43

WR-8B/1/0,35/5

0,75

0,64

0,51

0,43

WR-8B/1/0,35/10

0,75

0,64

0,51

0,43

WR-13/1/0,8/15

0,64

0,53

0,41

0,33

WR-13/2/0,8/15

0,32

0,26

0,18

0,13

WR-13/1/0,8/5

0,64

0,52

0,41

0,33

WR-13/2/0,8/5

0,33

0,26

0,18

0,14

WR-13/1/0,8/15 ZP

0,64

0,53

0,41

0,33

WR-13/2/0,8/15 ZP

0,32

0,26

0,18

0,13

WR-13/1/0,8/5 ZP

0,64

0,52

0,41

0,33

WR-13/2/0,8/5 ZP

0,33

0,26

0,18

0,14

WR-14/1/1,0/5

0,55

0,45

0,35

0,29

WR-14/2/1,0/5

0,28

0,23

0,16

0,12

WR-14/1/1,5/5

0,47

0,39

0,30

0,24

WR-14/2/1,5/5

0,25

0,19

0,13

0,09

WR-15/1/1,0/5

0,62

0,51

0,40

0,33

WR-15/2/1,0/5

0,35

0,28

0,21

0,16

WR-18/1/1,5/10

0,45

0,37

0,28

0,23

WR-18A/1/1,5/10

0,39

0,31

0,22

0,18

WR-18/1/1,5/5

0,45

0,36

0,27

0,22

WR-18A/1/1,5/5

0,38

0,30

0,22

0,17

WR-19/1/1,0/0

0,44

0,35

0,26

0,20

WR-19/1/1,0/5

0,45

0,36

0,27

0,21

WR-19/2/1,0/0

0,23

0,18

0,12

0,08

WR-21/1/1,5/0

0,47

0,38

0,29

0,23

WR-21/2/1,5/0

0,27

0,21

0,14

0,10

WR-61/1/2,0/5

0,43

0,35

0,26

0,21

WR-T1/1,5/5

0,50

0,41

0,31

0,25

WR-T2/1,5/5

0,27

0,21

0,14

0,09

WRP1/1,0/0,7/5

0,60

0,50

0,39

0,33

WRP1/1,0/1,2/5

0,52

0,42

0,32

0,26

WRP1/1,5/0,7/5

0,52

0,43

0,33

0,27

WRP1/1,5/1,2/5

0,44

0,36

0,27

0,22

WRP2/1,0/0,7/5

0,34

0,27

0,20

0,16

WRP2/1,0/1,2/5

0,27

0,22

0,15

0,11

WRP2/1,5/0,7/5

0,30

0,24

0,17

0,12

WRP2/1,5/1,2/5

0,24

0,18

0,12

0,08

WRP3/1,0/0,7/5

0,25

0,20

0,15

0,12

WRP3/1,0/1,2/5

0,21

0,16

0,12

0,09

WRP3/1,5/0,7/5

0,23

0,18

0,13

0,09

WRP3/1,5/1,2/5

0,19

0,14

0,09

0,06

WN-1

0,99

0,84

0,68

0,58

WN-2

0,46

0,39

0,31

0,26

WN-3

0,34

0,29

0,23

0,19

WN-4

0,26

0,22

0,18

0,15

WN-21

0,42

0,35

0,27

0,22

WN-42

0,19

0,16

0,12

0,10

WN-21 REG

0,37

0,31

0,23

0,19

SAL-90M код 42757	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,65	0,54	0,43	0,36
WR-2/1/0,95/5	15	0,46	0,38	0,29	0,23
WR-2/2/0,95/5	15	0,23	0,18	0,12	0,09
WR-2/3/0,95/5	15	0,17	0,13	0,09	0,06
WR-4/1/0,6/15	15	0,54	0,45	0,35	0,29
WR-4/2/0,6/15	15	0,28	0,22	0,16	0,13
WR-4/1/0,5/5	15	0,57	0,48	0,37	0,31
WR-4/2/0,5/5	15	0,29	0,24	0,18	0,14
WR-4/1/1,0/5	15	0,48	0,39	0,30	0,25
WR-4/2/1,0/5	15	0,25	0,20	0,14	0,10
WR-4/1/0,6/15 ZP	15	0,54	0,45	0,35	0,29
WR-4/2/0,6/15 ZP	15	0,28	0,22	0,16	0,13
WR-4/1/0,5/5 ZP	15	0,57	0,48	0,37	0,31
WR-4/2/0,5/5 ZP	15	0,29	0,24	0,18	0,14
WR-4/1/1,0/5 ZP	15	0,48	0,39	0,30	0,25
WR-4/2/1,0/5 ZP	15	0,25	0,20	0,14	0,10
WR-5A/1/0,6/15	15	0,43	0,35	0,26	0,21
WR-5A/2/0,6/15	15	0,21	0,16	0,11	0,08
WR-5A/1/0,6/5	15	0,43	0,35	0,26	0,20
WR-5A/2/0,6/5	15	0,20	0,16	0,11	0,08
WR-8A/1/0,6/10	15	0,44	0,35	0,26	0,21
WR-8A/1/0,6/5	15	0,44	0,35	0,26	0,21
WR-8A/1/1,0/5	15	0,38	0,30	0,22	0,17
WR-8B/1/0,35/0	15	0,54	0,44	0,34	0,28
WR-8B/1/0,35/5	15	0,54	0,45	0,34	0,28
WR-8B/1/0,35/10	15	0,54	0,45	0,35	0,29
WR-13/1/0,8/15	15	0,44	0,35	0,25	0,19
WR-13/2/0,8/15	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/5	15	0,44	0,34	0,25	0,19
WR-13/2/0,8/5	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/15 ZP	15	0,44	0,35	0,25	0,19
WR-13/2/0,8/15 ZP	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/5 ZP	15	0,44	0,34	0,25	0,19
WR-13/2/0,8/5 ZP	15	0,19	0,13	0,08	0,04
WR-14/1/1,0/5	15	0,39	0,31	0,23	0,18
WR-14/2/1,0/5	15	0,17	0,13	0,08	0,05
WR-14/1/1,5/5	15	0,33	0,26	0,18	0,14
WR-14/2/1,5/5	15	0,14	0,09	0,04	x
WR-15/1/1,0/5	15	0,43	0,34	0,25	0,20
WR-15/2/1,0/5	15	0,22	0,16	0,10	0,07
WR-18/1/1,5/10	15	0,31	0,24	0,16	0,12
WR-18A/1/1,5/10	15	0,25	0,19	0,12	0,08
WR-18/1/1,5/5	15	0,30	0,23	0,16	0,12
WR-18A/1/1,5/5	15	0,25	0,18	0,11	0,08
WR-19/1/1,0/0	15	0,29	0,22	0,14	0,10
WR-19/1/1,0/5	15	0,30	0,23	0,15	0,10
WR-19/2/1,0/0	15	0,13	0,09	0,04	x
WR-21/1/1,5/0	15	0,32	0,24	0,17	0,12
WR-21/2/1,5/0	15	0,15	0,10	0,05	x
WR-61/1/2,0/5	15	0,29	0,22	0,15	0,11
WR-T1/1,5/5	15	0,34	0,26	0,19	0,14
WR-T2/1,5/5	15	0,15	0,10	0,04	x
WRP1/1,0/0,7/5	15	0,42	0,34	0,26	0,20
WRP1/1,0/1,2/5	15	0,35	0,28	0,20	0,15
WRP1/1,5/0,7/5	15	0,36	0,29	0,21	0,16
WRP1/1,5/1,2/5	15	0,30	0,23	0,16	0,11
WRP2/1,0/0,7/5	15	0,21	0,16	0,11	0,07
WRP2/1,0/1,2/5	15	0,16	0,12	0,07	0,04
WRP2/1,5/0,7/5	15	0,18	0,13	0,07	0,04
WRP2/1,5/1,2/5	15	0,13	0,08	0,03	x
WRP3/1,0/0,7/5	14	0,16	0,12	0,08	0,05
WRP3/1,0/1,2/5	13	0,12	0,09	0,05	0,03
WRP3/1,5/0,7/5	13	0,13	0,09	0,05	0,03
WRP3/1,5/1,2/5	12	0,10	0,06	x	x
WN-1	15	0,71	0,59	0,46	0,38
WN-2	15	0,32	0,26	0,20	0,17
WN-3	15	0,23	0,19	0,15	0,12
WN-4	12	0,18	0,15	0,11	0,09
WN-21	15	0,28	0,22	0,16	0,13
WN-42	12	0,12	0,10	0,07	0,05
WN-21 REG	15	0,24	0,19	0,13	0,09

SAL-90M
код 42757

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,65

0,54

0,43

0,36

WR-2/1/0,95/5

0,46

0,38

0,29

0,23

WR-2/2/0,95/5

0,23

0,18

0,12

0,09

WR-2/3/0,95/5

0,17

0,13

0,09

0,06

WR-4/1/0,6/15

0,54

0,45

0,35

0,29

WR-4/2/0,6/15

0,28

0,22

0,16

0,13

WR-4/1/0,5/5

0,57

0,48

0,37

0,31

WR-4/2/0,5/5

0,29

0,24

0,18

0,14

WR-4/1/1,0/5

0,48

0,39

0,30

0,25

WR-4/2/1,0/5

0,25

0,20

0,14

0,10

WR-4/1/0,6/15 ZP

0,54

0,45

0,35

0,29

WR-4/2/0,6/15 ZP

0,28

0,22

0,16

0,13

WR-4/1/0,5/5 ZP

0,57

0,48

0,37

0,31

WR-4/2/0,5/5 ZP

0,29

0,24

0,18

0,14

WR-4/1/1,0/5 ZP

0,48

0,39

0,30

0,25

WR-4/2/1,0/5 ZP

0,25

0,20

0,14

0,10

WR-5A/1/0,6/15

0,43

0,35

0,26

0,21

WR-5A/2/0,6/15

0,21

0,16

0,11

0,08

WR-5A/1/0,6/5

0,43

0,35

0,26

0,20

WR-5A/2/0,6/5

0,20

0,16

0,11

0,08

WR-8A/1/0,6/10

0,44

0,35

0,26

0,21

WR-8A/1/0,6/5

0,44

0,35

0,26

0,21

WR-8A/1/1,0/5

0,38

0,30

0,22

0,17

WR-8B/1/0,35/0

0,54

0,44

0,34

0,28

WR-8B/1/0,35/5

0,54

0,45

0,34

0,28

WR-8B/1/0,35/10

0,54

0,45

0,35

0,29

WR-13/1/0,8/15

0,44

0,35

0,25

0,19

WR-13/2/0,8/15

0,19

0,13

0,08

0,04

WR-13/1/0,8/5

0,44

0,34

0,25

0,19

WR-13/2/0,8/5

0,19

0,13

0,08

0,04

WR-13/1/0,8/15 ZP

0,44

0,35

0,25

0,19

WR-13/2/0,8/15 ZP

0,19

0,13

0,08

0,04

WR-13/1/0,8/5 ZP

0,44

0,34

0,25

0,19

WR-13/2/0,8/5 ZP

0,19

0,13

0,08

0,04

WR-14/1/1,0/5

0,39

0,31

0,23

0,18

WR-14/2/1,0/5

0,17

0,13

0,08

0,05

WR-14/1/1,5/5

0,33

0,26

0,18

0,14

WR-14/2/1,5/5

0,14

0,09

0,04

WR-15/1/1,0/5

0,43

0,34

0,25

0,20

WR-15/2/1,0/5

0,22

0,16

0,10

0,07

WR-18/1/1,5/10

0,31

0,24

0,16

0,12

WR-18A/1/1,5/10

0,25

0,19

0,12

0,08

WR-18/1/1,5/5

0,30

0,23

0,16

0,12

WR-18A/1/1,5/5

0,25

0,18

0,11

0,08

WR-19/1/1,0/0

0,29

0,22

0,14

0,10

WR-19/1/1,0/5

0,30

0,23

0,15

0,10

WR-19/2/1,0/0

0,13

0,09

0,04

WR-21/1/1,5/0

0,32

0,24

0,17

0,12

WR-21/2/1,5/0

0,15

0,10

0,05

WR-61/1/2,0/5

0,29

0,22

0,15

0,11

WR-T1/1,5/5

0,34

0,26

0,19

0,14

WR-T2/1,5/5

0,15

0,10

0,04

WRP1/1,0/0,7/5

0,42

0,34

0,26

0,20

WRP1/1,0/1,2/5

0,35

0,28

0,20

0,15

WRP1/1,5/0,7/5

0,36

0,29

0,21

0,16

WRP1/1,5/1,2/5

0,30

0,23

0,16

0,11

WRP2/1,0/0,7/5

0,21

0,16

0,11

0,07

WRP2/1,0/1,2/5

0,16

0,12

0,07

0,04

WRP2/1,5/0,7/5

0,18

0,13

0,07

0,04

WRP2/1,5/1,2/5

0,13

0,08

0,03

WRP3/1,0/0,7/5

0,16

0,12

0,08

0,05

WRP3/1,0/1,2/5

0,12

0,09

0,05

0,03

WRP3/1,5/0,7/5

0,13

0,09

0,05

0,03

WRP3/1,5/1,2/5

0,10

0,06

WN-1

0,71

0,59

0,46

0,38

WN-2

0,32

0,26

0,20

0,17

WN-3

0,23

0,19

0,15

0,12

WN-4

0,18

0,15

0,11

0,09

WN-21

0,28

0,22

0,16

0,13

WN-42

0,12

0,10

0,07

0,05

WN-21 REG

0,24

0,19

0,13

0,09

SAL-100M код 42759	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,43	0,35	0,26	0,21
WR-2/1/0,95/5	15	0,31	0,24	0,17	0,12
WR-2/2/0,95/5	15	0,13	0,09	0,05	x
WR-2/3/0,95/5	15	0,09	0,06	x	x
WR-4/1/0,6/15	15	0,37	0,29	0,21	0,17
WR-4/2/0,6/15	15	0,17	0,13	0,08	0,06
WR-4/1/0,5/5	15	0,39	0,31	0,23	0,18
WR-4/2/0,5/5	15	0,18	0,14	0,09	0,07
WR-4/1/1,0/5	15	0,32	0,25	0,18	0,13
WR-4/2/1,0/5	15	0,14	0,10	0,05	0,03
WR-4/1/0,6/15 ZP	15	0,37	0,29	0,21	0,17
WR-4/2/0,6/15 ZP	15	0,17	0,13	0,08	0,06
WR-4/1/0,5/5 ZP	15	0,39	0,31	0,23	0,18
WR-4/2/0,5/5 ZP	15	0,18	0,14	0,09	0,07
WR-4/1/1,0/5 ZP	15	0,32	0,25	0,18	0,13
WR-4/2/1,0/5 ZP	15	0,14	0,10	0,05	0,03
WR-5A/1/0,6/15	15	0,28	0,21	0,14	0,10
WR-5A/2/0,6/15	15	0,11	0,08	0,04	x
WR-5A/1/0,6/5	15	0,28	0,21	0,14	0,10
WR-5A/2/0,6/5	15	0,11	0,07	0,04	x
WR-8A/1/0,6/10	15	0,28	0,21	0,14	0,10
WR-8A/1/0,6/5	15	0,28	0,21	0,14	0,10
WR-8A/1/1,0/5	15	0,24	0,18	0,11	0,07
WR-8B/1/0,35/0	15	0,36	0,29	0,21	0,16
WR-8B/1/0,35/5	15	0,37	0,29	0,21	0,16
WR-8B/1/0,35/10	15	0,37	0,29	0,21	0,16
WR-13/1/0,8/15	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/15	15	0,08	0,04	x	x
WR-13/1/0,8/5	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/5	15	0,08	0,04	x	x
WR-13/1/0,8/15	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/15	15	0,08	0,04	x	x
WR-13/1/0,8/5 ZP	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/5 ZP	15	0,08	0,04	x	x
WR-14/1/1,0/5	15	0,25	0,18	0,12	0,08
WR-14/2/1,0/5	15	0,08	0,04	x	x
WR-15/1/1,0/5	15	0,27	0,20	0,13	0,08
WR-15/2/1,0/5	15	0,11	0,06	x	x
WR-21/1/1,5/0	15	0,18	0,12	0,06	x
WR-61/1/2,0/5	15	0,17	0,11	0,05	x
WR-T1/1,5/5	15	0,20	0,14	0,08	0,04
WRP1/1,0/0,7/5	15	0,28	0,21	0,14	0,10
WRP1/1,0/1,2/5	15	0,22	0,15	0,09	0,05
WRP1/1,5/0,7/5	15	0,23	0,17	0,10	0,07
WRP2/1,0/0,7/5	15	0,11	0,07	0,03	x
WRP2/1,0/1,2/5	15	0,07	0,04	x	x
WRP2/1,5/0,7/5	15	0,08	0,04	x	x
WRP3/1,0/0,7/5	14	0,08	0,05	x	x
WRP3/1,5/0,7/5	12	0,06	0,03	x	x
WN-1	15	0,48	0,38	0,28	0,22
WN-2	15	0,21	0,16	0,12	0,09
WN-3	15	0,15	0,11	0,08	0,06
WN-4	12	0,11	0,09	0,06	0,04
WN-21	15	0,17	0,13	0,08	0,05
WN-42	12	0,07	0,05	0,03	x
WN-21 REG	15	0,13	0,09	0,05	x

SAL-100M
код 42759

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,43

0,35

0,26

0,21

WR-2/1/0,95/5

0,31

0,24

0,17

0,12

WR-2/2/0,95/5

0,13

0,09

0,05

WR-2/3/0,95/5

0,09

0,06

WR-4/1/0,6/15

0,37

0,29

0,21

0,17

WR-4/2/0,6/15

0,17

0,13

0,08

0,06

WR-4/1/0,5/5

0,39

0,31

0,23

0,18

WR-4/2/0,5/5

0,18

0,14

0,09

0,07

WR-4/1/1,0/5

0,32

0,25

0,18

0,13

WR-4/2/1,0/5

0,14

0,10

0,05

0,03

WR-4/1/0,6/15 ZP

0,37

0,29

0,21

0,17

WR-4/2/0,6/15 ZP

0,17

0,13

0,08

0,06

WR-4/1/0,5/5 ZP

0,39

0,31

0,23

0,18

WR-4/2/0,5/5 ZP

0,18

0,14

0,09

0,07

WR-4/1/1,0/5 ZP

0,32

0,25

0,18

0,13

WR-4/2/1,0/5 ZP

0,14

0,10

0,05

0,03

WR-5A/1/0,6/15

0,28

0,21

0,14

0,10

WR-5A/2/0,6/15

0,11

0,08

0,04

WR-5A/1/0,6/5

0,28

0,21

0,14

0,10

WR-5A/2/0,6/5

0,11

0,07

0,04

WR-8A/1/0,6/10

0,28

0,21

0,14

0,10

WR-8A/1/0,6/5

0,28

0,21

0,14

0,10

WR-8A/1/1,0/5

0,24

0,18

0,11

0,07

WR-8B/1/0,35/0

0,36

0,29

0,21

0,16

WR-8B/1/0,35/5

0,37

0,29

0,21

0,16

WR-8B/1/0,35/10

0,37

0,29

0,21

0,16

WR-13/1/0,8/15

0,27

0,19

0,12

0,07

WR-13/2/0,8/15

0,08

0,04

WR-13/1/0,8/5

0,27

0,19

0,12

0,07

WR-13/2/0,8/5

0,08

0,04

WR-13/1/0,8/15

0,27

0,19

0,12

0,07

WR-13/2/0,8/15

0,08

0,04

WR-13/1/0,8/5 ZP

0,27

0,19

0,12

0,07

WR-13/2/0,8/5 ZP

0,08

0,04

WR-14/1/1,0/5

0,25

0,18

0,12

0,08

WR-14/2/1,0/5

0,08

0,04

WR-15/1/1,0/5

0,27

0,20

0,13

0,08

WR-15/2/1,0/5

0,11

0,06

WR-21/1/1,5/0

0,18

0,12

0,06

WR-61/1/2,0/5

0,17

0,11

0,05

WR-T1/1,5/5

0,20

0,14

0,08

0,04

WRP1/1,0/0,7/5

0,28

0,21

0,14

0,10

WRP1/1,0/1,2/5

0,22

0,15

0,09

0,05

WRP1/1,5/0,7/5

0,23

0,17

0,10

0,07

WRP2/1,0/0,7/5

0,11

0,07

0,03

WRP2/1,0/1,2/5

0,07

0,04

WRP2/1,5/0,7/5

0,08

0,04

WRP3/1,0/0,7/5

0,08

0,05

WRP3/1,5/0,7/5

0,06

0,03

WN-1

0,48

0,38

0,28

0,22

WN-2

0,21

0,16

0,12

0,09

WN-3

0,15

0,11

0,08

0,06

WN-4

0,11

0,09

0,06

0,04

WN-21

0,17

0,13

0,08

0,05

WN-42

0,07

0,05

0,03

WN-21 REG

0,13

0,09

0,05

Вы недавно смотрели

Смотреть

ТП-1200-10 Опора контактной сети прямостоечная трубчатая высота 10 метров

Читать все статьи



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Кондиционирование Бытовые сплит-системы Полупромышленные сплит-системы Системы управления Аксессуары Мультисистемы Системы технологического охлаждения Мобильные кондиционеры Воздухоочистители Оконные кондиционеры Отопление Котлы Крыши и террасы Регулируемые опоры HILST LIFT Кровельные опоры HILST PLATFORM Заборы Ящики для инструментов HILST Box System Комплектующие Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта)

ОПИСАНИЕ

Технические данные

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Похожие товары

ОГК Опоры граненые конические

ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые

ОГКС Опоры граненые конические складывающиеся

ОГСКС Опоры граненые силовые контактной сети

ОКС Опоры круглые силовые

ОГКК Опоры квартальные граненые стальные бесфланцевые

ОТ Опоры трубчатые

ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Вы недавно смотрели

ТП-1200-10 Опора контактной сети прямостоечная трубчатая высота 10 метров

Статьи по теме

Опоры граненые конические ОГК: конструкция, особенности выбора и установки

Применение осветительных конструкций НПГ для освещения улиц города

Преимущества несиловых круглоконических опор
