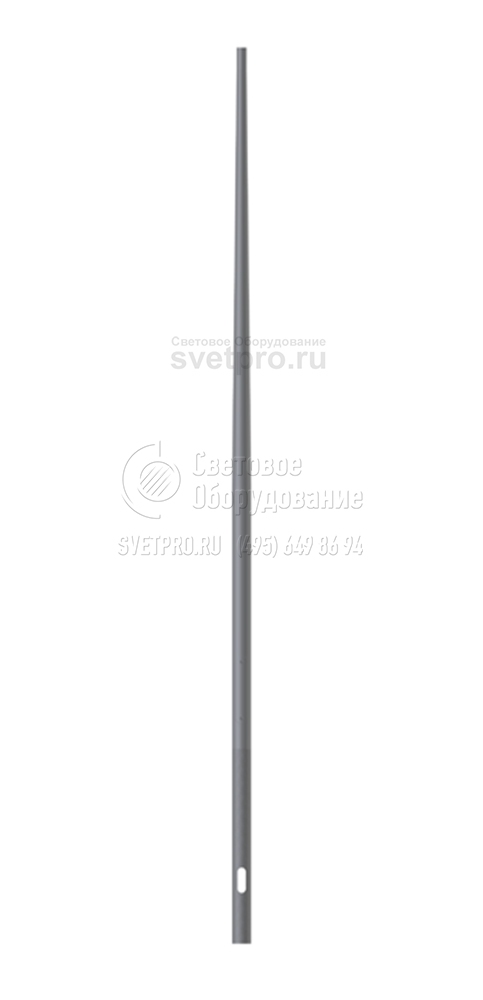

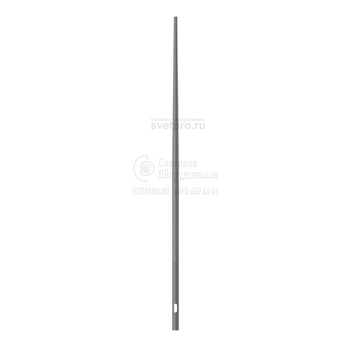

Тип SAL.../B60 dz Прямые алюминиевые опоры диаметром 114 мм у основания, вкапываемые
| Область применения: |
|
| Назначение: |
|
| Высота: | 3-4,5 м |
| Вес: | 9,8-14,4 кг |
| Верхний диаметр: | 60 мм |
| Нижний диаметр: | 114 мм |
| Материал: | анодированный алюминий |
| Артикул производителя: | SAL.../B60 dz |
| Габаритные размеры: | см. таблицу |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, вкапываемые опоры в стандарте обеспеченные эластомером Диаметр окончания опоры: ø60 мм; порошковая окраска по палитре RAL (в любой цвет по желанию клиента); вариант обеспечения эластомером по цвету опоры до высоты 350мм ( другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Cертификат пассивной безопасности 100NE2
Стандартная ниша ROSA
Технические данные
| Внешний вид | Тип опоры | SAL-3/B60 dz | SAL-3,5/B60 dz | SAL-4/B60 dz | SAL-4,5B60 dz |
|---|---|---|---|---|---|
|
Высота опоры над грунтом H (мм) | 3000 | 3500 | 4000 | 4500 |
| Код | 42124/C... | 42108/C... | 42111/C... | 42107/C... | |
| Вес нетто (кг) | 9,8 | 11,3 | 12,9 | 14,4 | |
| Ориентировочный единичный объем (м³)* | 0,024 | 0,027 | 0,03 | 0,033 | |
| Предлагаемые светильники для монтажа непосредственно на опоре | ISKRA LED ALFA, ELBA LED, ATLANTIS LED, MIRA LED, ELBA, OPA-1, OP, OZ | ||||
| Предлагаемые типы оголовников и светильников | WA-1 – светильник OPA-1, OP; WR-4/2/0,5/5 ZP, WR-8B/1/0,35/... – светильник ISKRA LED | ||||
| WR-4/1/0,5/5 ZP – светильник ISKRA LED | – | ||||
| Глубина вкопывания h (мм) | 800 | ||||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования

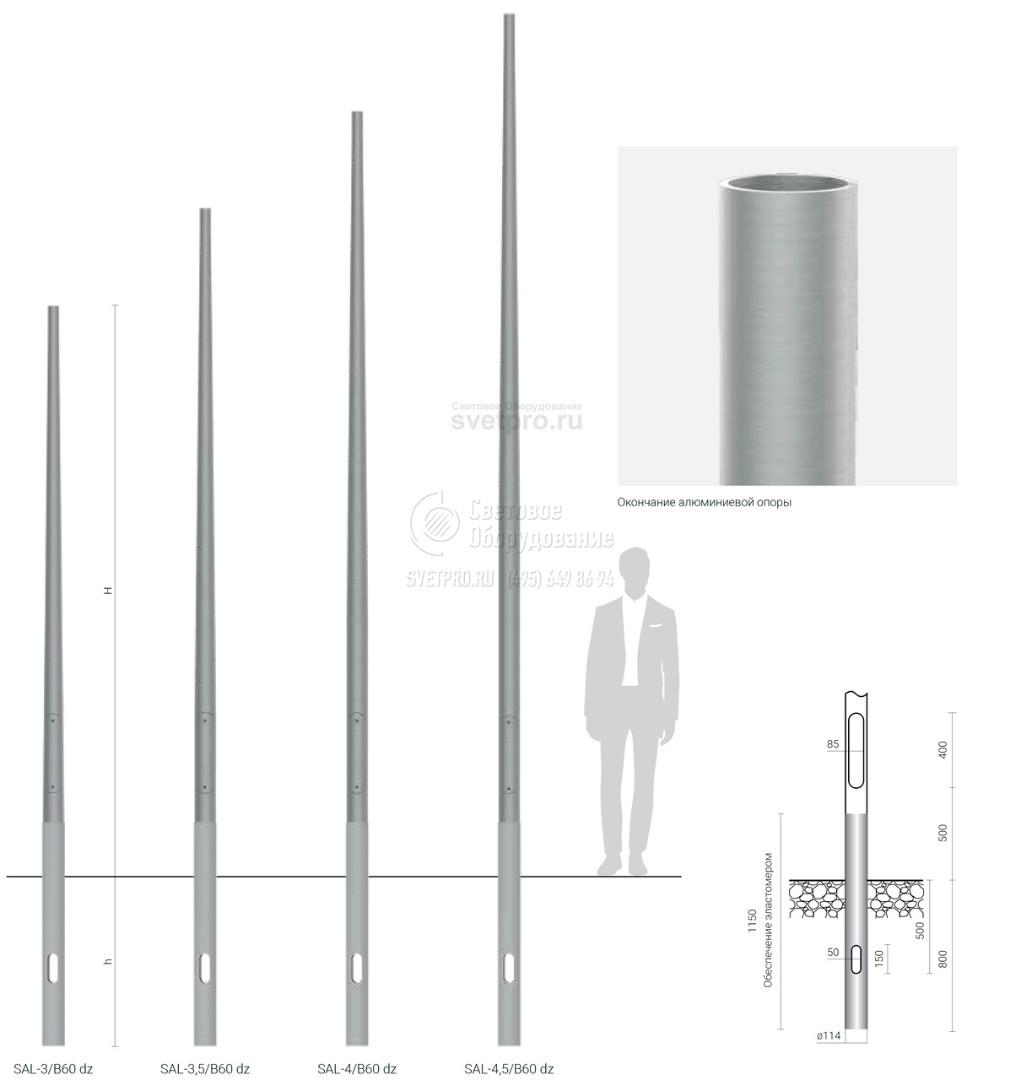

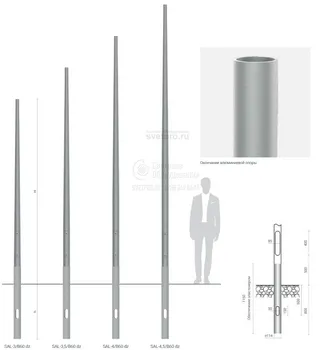

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| SAL-3/B60 dz код 42124 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,96 | 0,81 | 0,61 | 0,54 |
| WA-1 | 10 | 0,99 | 0,84 | 0,63 | 0,57 |
| WA-2 | 10 | 0,72 | 0,6 | 0,43 | 0,38 |
| WA-4 | 10 | 0,58 | 0,48 | 0,33 | 0,28 |
| WA-8/1 | 10 | 0,47 | 0,38 | 0,26 | 0,23 |
| WA-11/1 | 10 | 0,32 | 0,28 | 0,21 | 0,19 |
| WA-14/1 | 10 | 0,39 | 0,34 | 0,26 | 0,23 |
| SAL-3/B60 dz код 42124 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,83 | 0,72 | 0,56 | 0,51 | |
| SAL-3,5/B60 dz код 42108 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,78 | 0,66 | 0,48 | 0,43 |
| WA-1 | 10 | 0,81 | 0,68 | 0,51 | 0,45 |
| WA-2 | 10 | 0,59 | 0,49 | 0,34 | 0,30 |
| WA-3 | 10 | 0,51 | 0,43 | 0,32 | 0,28 |
| WA-4 | 10 | 0,48 | 0,38 | 0,25 | 0,21 |
| WA-5/1 | 10 | 0,32 | 0,26 | 0,17 | 0,15 |
| WA-5/2 | 8 | 0,20 | 0,15 | x | x |
| WA-8/1 | 10 | 0,39 | 0,31 | 0,21 | 0,18 |
| WA-8/2 | 8 | 0,21 | 0,16 | x | x |
| WA-11/1 | 10 | 0,31 | 0,26 | 0,18 | 0,15 |
| WA-11/2 | 8 | 0,26 | 0,19 | x | x |
| WA-14/1 | 10 | 0,37 | 0,31 | 0,21 | 0,18 |
| WA-14/2 | 8 | 0,26 | 0,20 | x | x |
| SAL-3,5/B60 dz код 42108 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,68 | 0,58 | 0,45 | 0,41 | |
| SAL-4/B60 dz код 42111 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,57 | 0,46 | 0,32 | 0,28 |
| WA-1 | 10 | 0,59 | 0,48 | 0,34 | 0,30 |
| WA-2 | 10 | 0,42 | 0,33 | 0,22 | 0,18 |
| WA-4 | 10 | 0,33 | 0,25 | 0,14 | x |
| WA-8/1 | 10 | 0,28 | 0,21 | 0,13 | x |
| WA-11/1 | 10 | 0,25 | 0,18 | x | x |
| WA-14/1 | 10 | 0,28 | 0,21 | x | x |
| SAL-4/B60 dz код 42111 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,51 | 0,43 | 0,32 | 0,29 | |
| SAL-4,5/B60 dz код 42107 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
| WA-01 | 10 | 0,40 | 0,31 | 0,19 | 0,16 |
| WA-1 | 10 | 0,42 | 0,33 | 0,21 | 0,18 |
| WA-2 | 10 | 0,28 | 0,21 | x | x |
| WA-3 | 10 | 0,28 | 0,22 | 0,14 | x |
| WA-4 | 10 | 0,20 | 0,13 | x | x |
| WA-5/1 | 10 | 0,15 | x | x | x |
| WA-8/1 | 10 | 0,18 | x | x | x |
| WA-11/1 | 10 | 0,15 | x | x | x |
| WA-14/1 | 10 | 0,18 | x | x | x |
| SAL-4,5/B60 dz код 42107 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимая масса светильников и оголовников (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,37 | 0,31 | 0,22 | 0,2 | |
