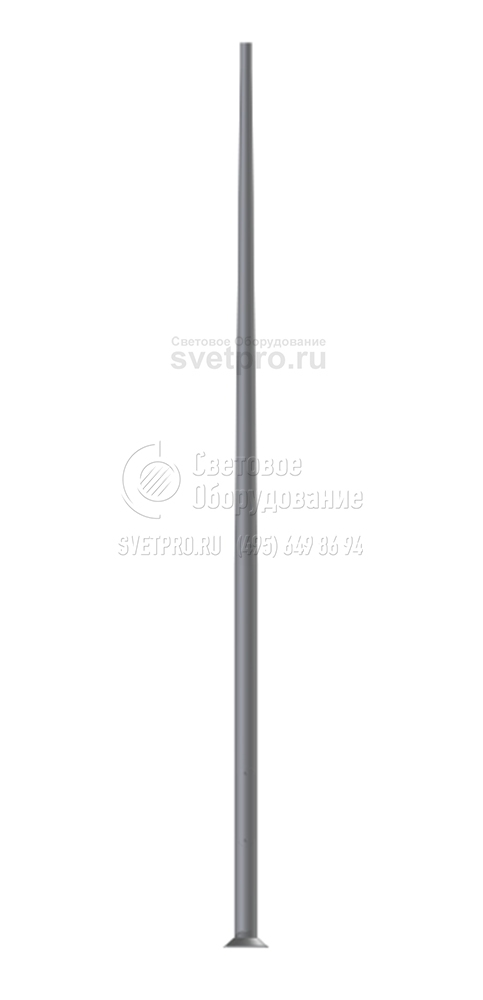

Тип SAL.../D60 Прямые алюминиевые опоры диаметром 114 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL.../D60 Прямые алюминиевые опоры диаметром 114 мм у основания (грунта)

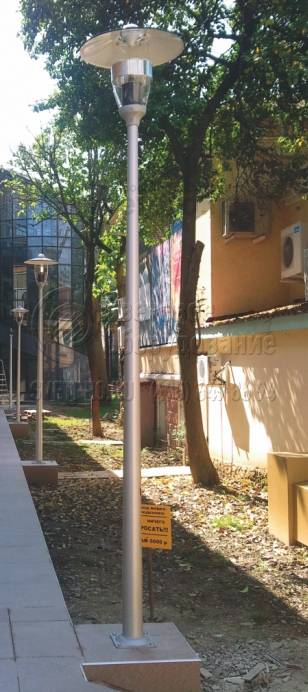

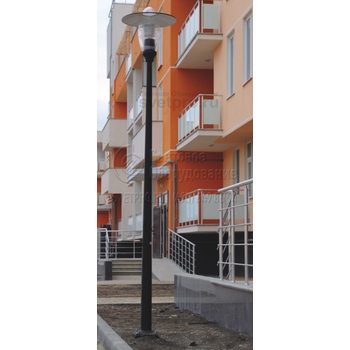

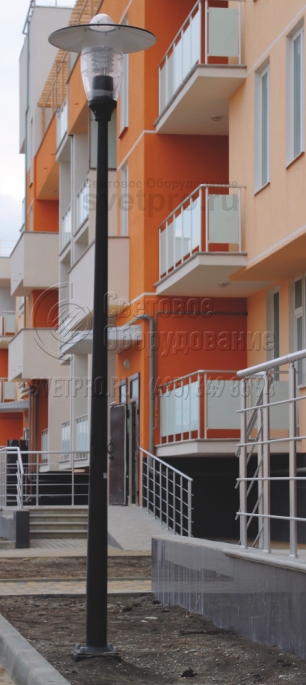

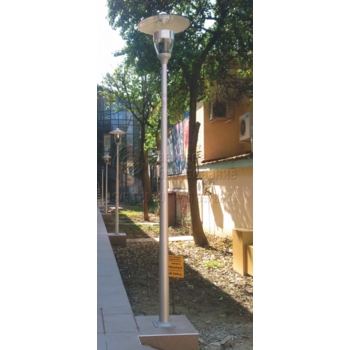

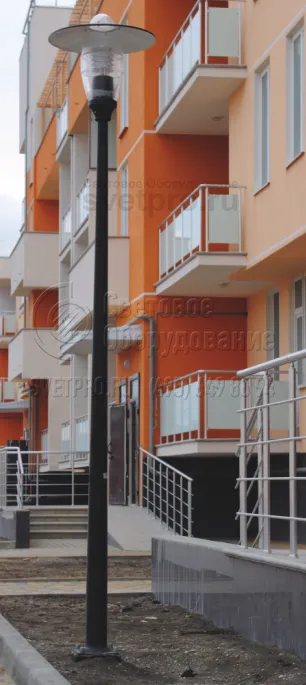

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	3-4,5 м
Вес:	8,7-13,3 кг
Верхний диаметр:	60 мм
Нижний диаметр:	114 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL.../D60
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм

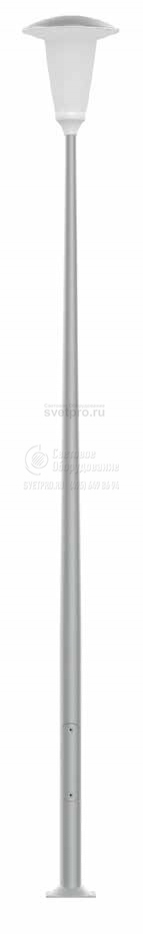

Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал cертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-3/D60	SAL-3,5/D60	SAL-4/D60	SAL-4,5/D60
Высота опоры H (мм)	3000	3500	4000	4500
Код	42122/C...	42114/C...	42115/C...	42116/C...
Вес нетто (кг)	8,7	10,2	11,7	13,3
Ориентировочный единичный объем (м³)*	0,087	0,101	0,115	0,13
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ELBA LED, ATLANTIS LED, MIRA LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-1 – светильник: OPA-1, OP; WR-4/2/0,5/5 ZP, WR-8B/1/0,35/... – светильник ISKRA LED
Предлагаемые типы оголовников и светильников	WR-4/1/0,5/5 ZP – светильник ISKRA LED
Тип фундамента / Тип анкерного устройства	B-51 / Z-51
Болтовое соединение	4 x M18
Код фундамента / код анкерного устройства	311151 / 311251
Комплект соединительных элементов	4008
Размер основания (сторона /расстояние болтов / толщина) (мм)	260 / 200 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования

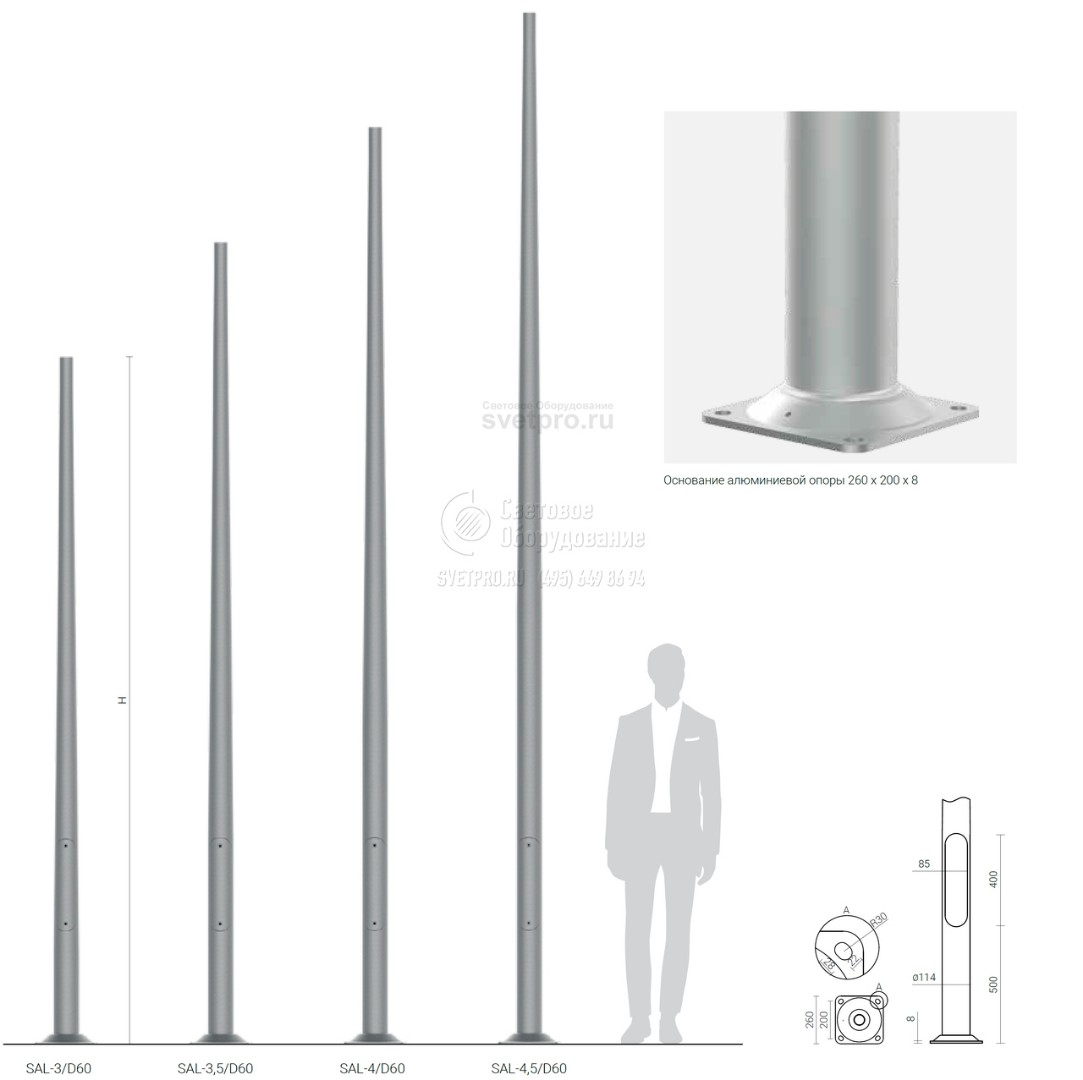

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-3/D60 код 42122		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-3/D60 код 42122		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,96	0,81	0,6	0,55
WA-1	10	0,99	0,83	0,63	0,57
WA-2	10	0,72	0,6	0,43	0,38
WA-4	10	0,58	0,48	0,33	0,28
WA-8/1	10	0,47	0,38	0,26	0,23
WA-11/1	10	0,43	0,35	0,23	0,20
WA-14/1	10	0,47	0,38	0,26	0,23

SAL-3/D60 код 42122	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-3/D60 код 42122	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,83	0,78	0,56	0,51

SAL-3,5/D60 код 42114		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-3,5/D60 код 42114		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,78	0,65	0,48	0,43
WA-1	10	0,80	0,68	0,50	0,45
WA-2	10	0,59	0,49	0,34	0,30
WA-4	10	0,47	0,38	0,25	0,21
WA-8/1	10	0,39	0,31	0,21	0,18
WA-11/1	10	0,36	0,28	0,18	0,15
WA-14/1	10	0,39	0,31	0,21	0,18

SAL-3,5/D60 код 42114	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-3,5/D60 код 42114	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,68	0,58	0,45	0,41

SAL-4/D60 код 42115		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4/D60 код 42115		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,57	0,46	0,32	0,28
WA-1	10	0,59	0,48	0,34	0,30
WA-2	10	0,42	0,33	0,21	0,18
WA-4	10	0,32	0,25	0,13	x
WA-8/1	10	0,28	0,21	x	x
WA-11/1	10	0,25	0,18	x	x
WA-14/1	10	0,28	0,21	x	x

SAL-4/D60 код 42115	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4/D60 код 42115	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,51	0,43	0,32	0,29

SAL-4,5/D60 код 42116		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5/D60 код 42116		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,39	0,31	0,19	0,16
WA-1	10	0,41	0,33	0,21	0,18
WA-2	10	0,28	0,21	x	x
WA-4	10	0,20	0,13	x	x
WA-8/1	10	0,18	x	x	x
WA-14/1	10	0,18	x	x	x

SAL-4,5/D60 код 42116	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5/D60 код 42116	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,37	0,31	0,22	0,2
