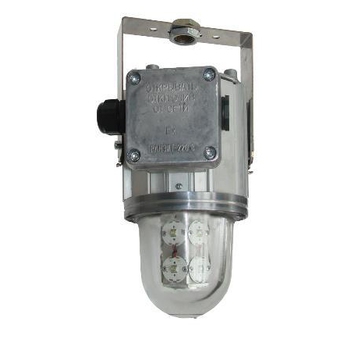

Эмлайт Д П Направленный светодиодный светильник

Главная > Бренды > Гагаринский СТЗ > Эмлайт Д П Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED)
Номинальное напряжение: 24-220 В
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: Эмлайт Д П
Мощность: 24-40 Вт
Световой поток: 2600-4400 лм
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель Эмлайт Д П применяют на объектах нефтяной, химической, газовой, нефтехимической промышленности, лакокрасочных, текстильных и деревообрабатывающих предприятиях.

Подвесной монтаж в базовой комплектации реализуется поворотной скобой. Для версий с вводной коробкой (КР) и прямым вводом (КТ) применяется транзитная и тупиковая форма установки, а для исполнения КМ (прямой ввод) – только тупиковый вариант.

Базовое исполнение обеспечивает: наличие вводной коробки и нейтральную цветовую температуру света (4000 К – 5000 К). Питающая сеть для модельного ряда: 24 В (DC) и 220 В (AC). Количество излучаемого света: 2600 лм (24 Вт) и 4400 лм (40 Вт). Взрывобезопасное исполнение реализовано посредством взрывонепроницаемой оболочки. ЭПРА повышает cosφ до 0,9. Изделия выполнены для двух температурных диапазонов: -45°С – +40°С и -60°С – +40°С. По заказу доступны дополнительные аксессуары и коррекция цветности.

Составные части светильников Эмлайт Д П: алюминиевые корпус и крышка и обечайка с неразъемной фиксацией защитного стекла, объединяются винтами. Степень герметичности – IP65. Отражатель позволяет ограничить слепящее действие света, обеспечив защитный угол – 15°.

Описание конструкции

Светильники Эмлайт состоят из колпака представляющего собой стеклянный светопропускающий элемент, корпуса из алюминиевого профиля и крышки. Светопропускающий элемент заключен в обечайку. Исполнение светильника Эмлайт КР, имеет вводную коробку. В исполнениях светильников Эмлайт КР, Эмлайт КТ возможен и транзитный и тупиковый монтаж. В исполнении Эмлайт КМ возможен только тупиковый монтаж

Общие технические характеристики

Коэффициент мощности 0,9
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 5,5
Срок службы 10 лет

Пример записи для заказа:

- 089016 Светильник Эмлайт Д-24П КР;
- 089017 Светильник Эмлайт Д-24П КР УХЛ1;
- 089020 Светильник Эмлайт Д-40П 24DC КР;
- 089018 Светильник Эмлайт Д-40П КР;
- 089019 Светильник Эмлайт Д-40П КР УХЛ1.

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ

В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.

Описание базового варианта поставки -

светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

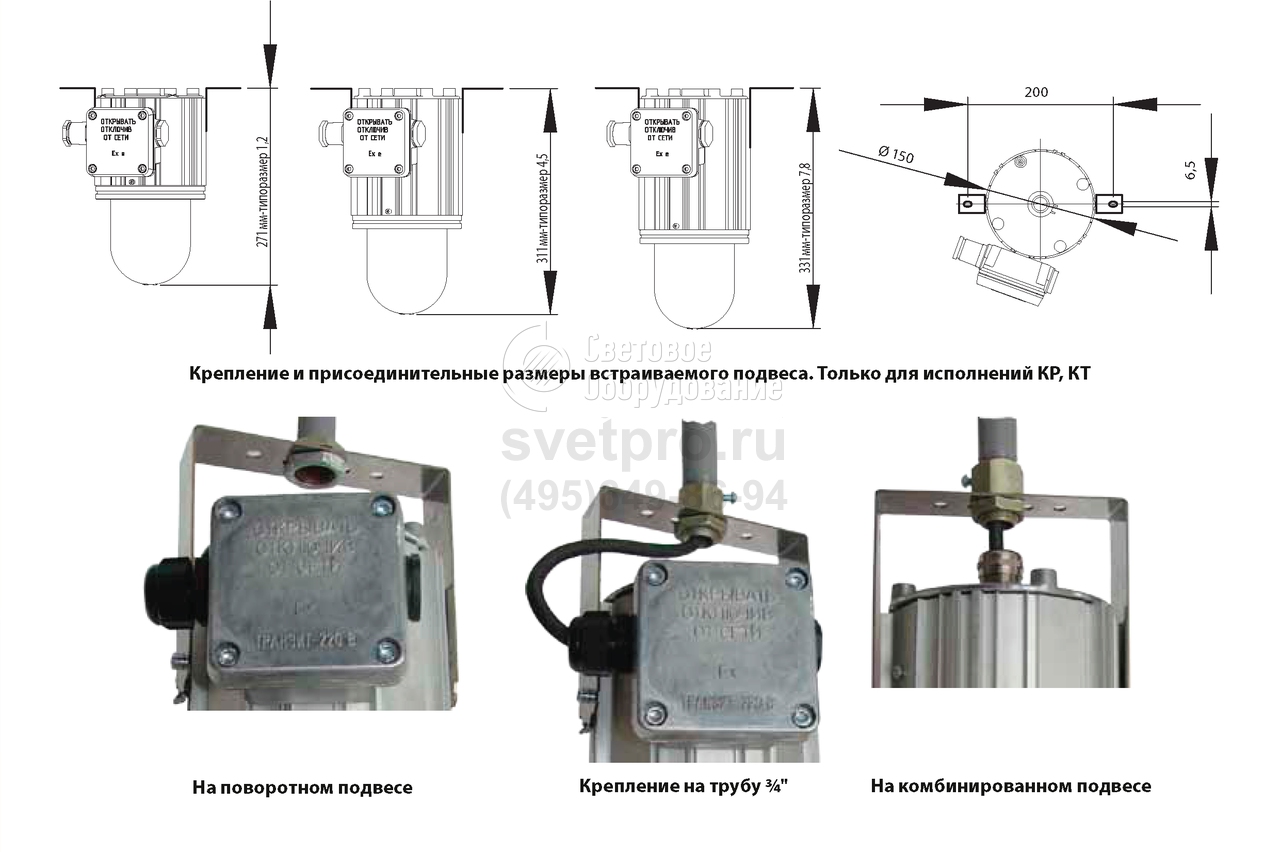

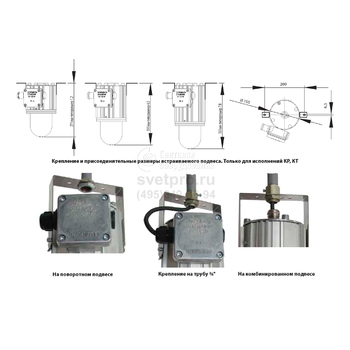

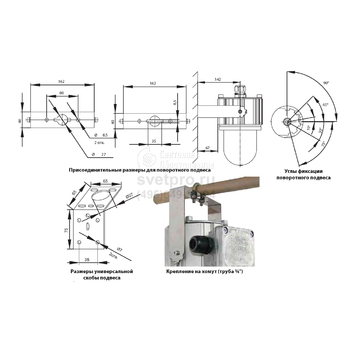

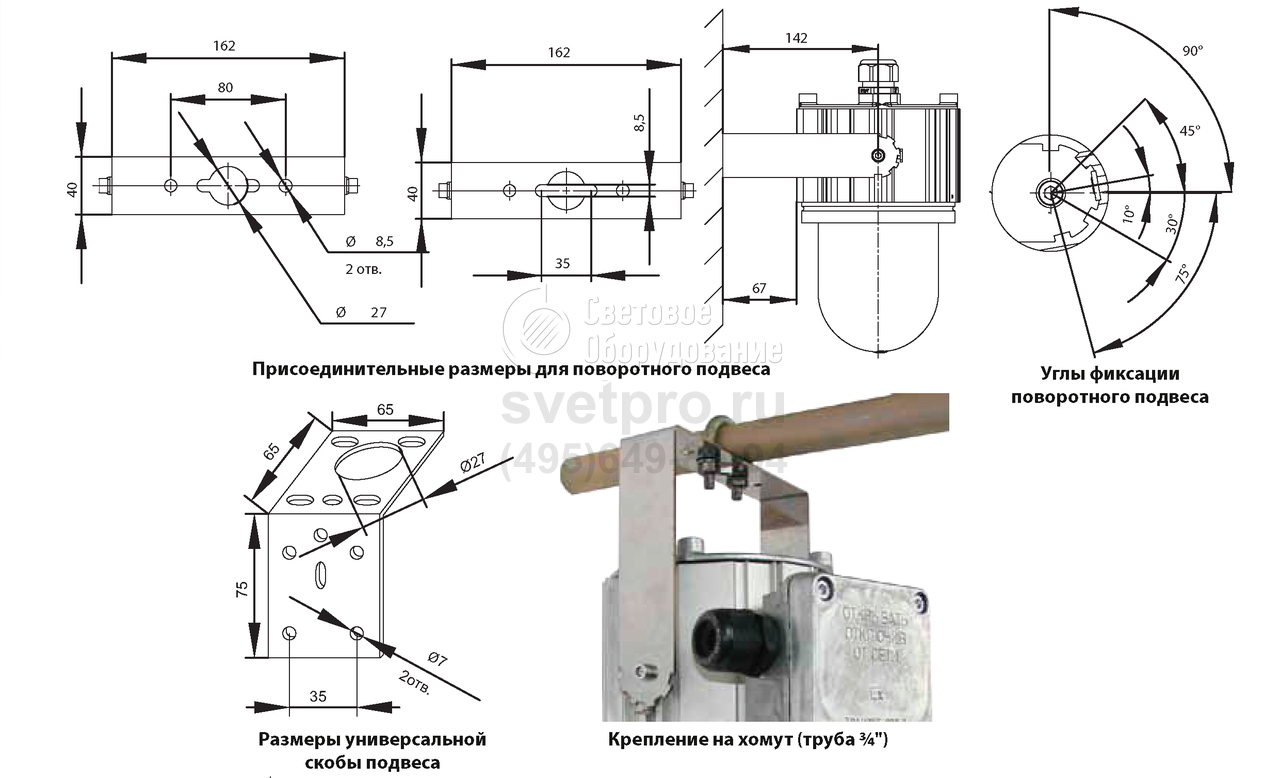

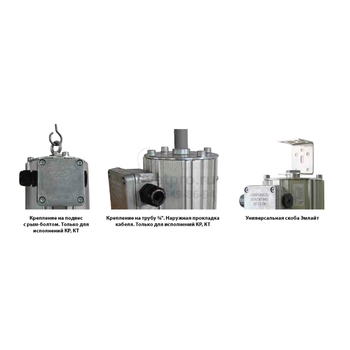

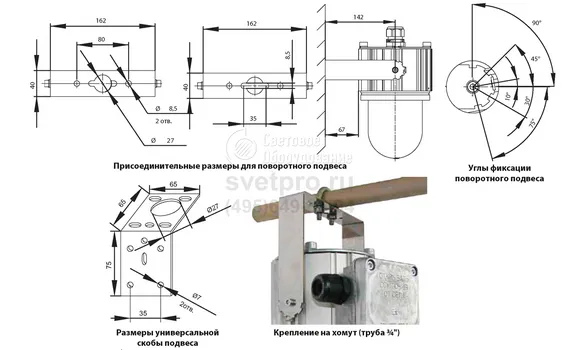

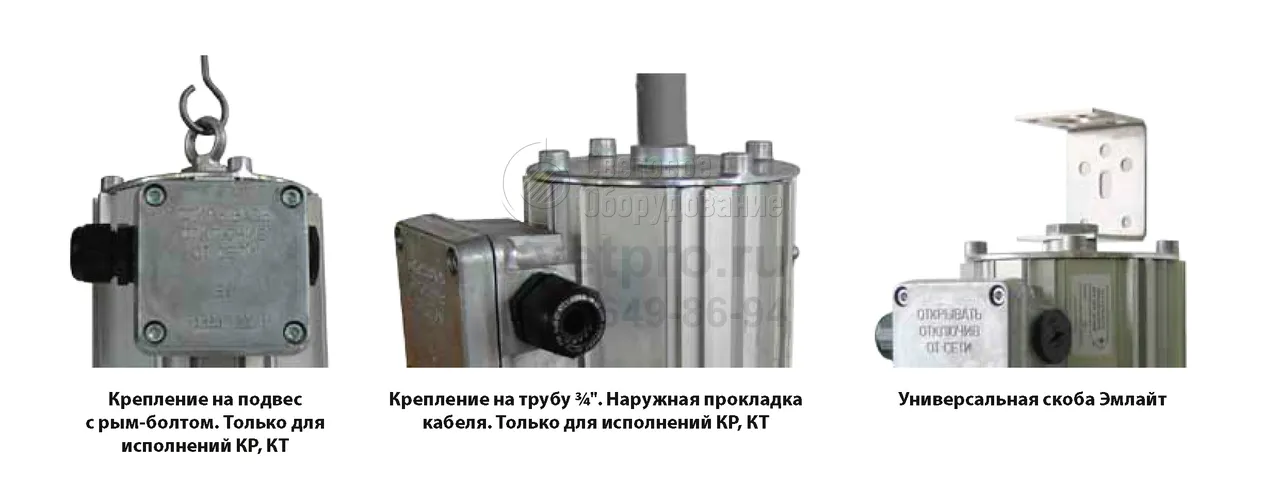

Варианты установки и крепежа

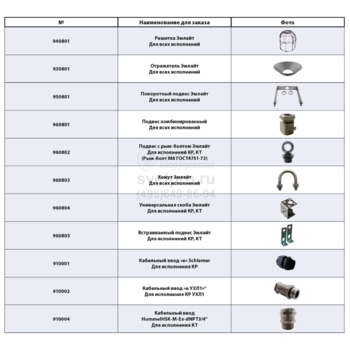

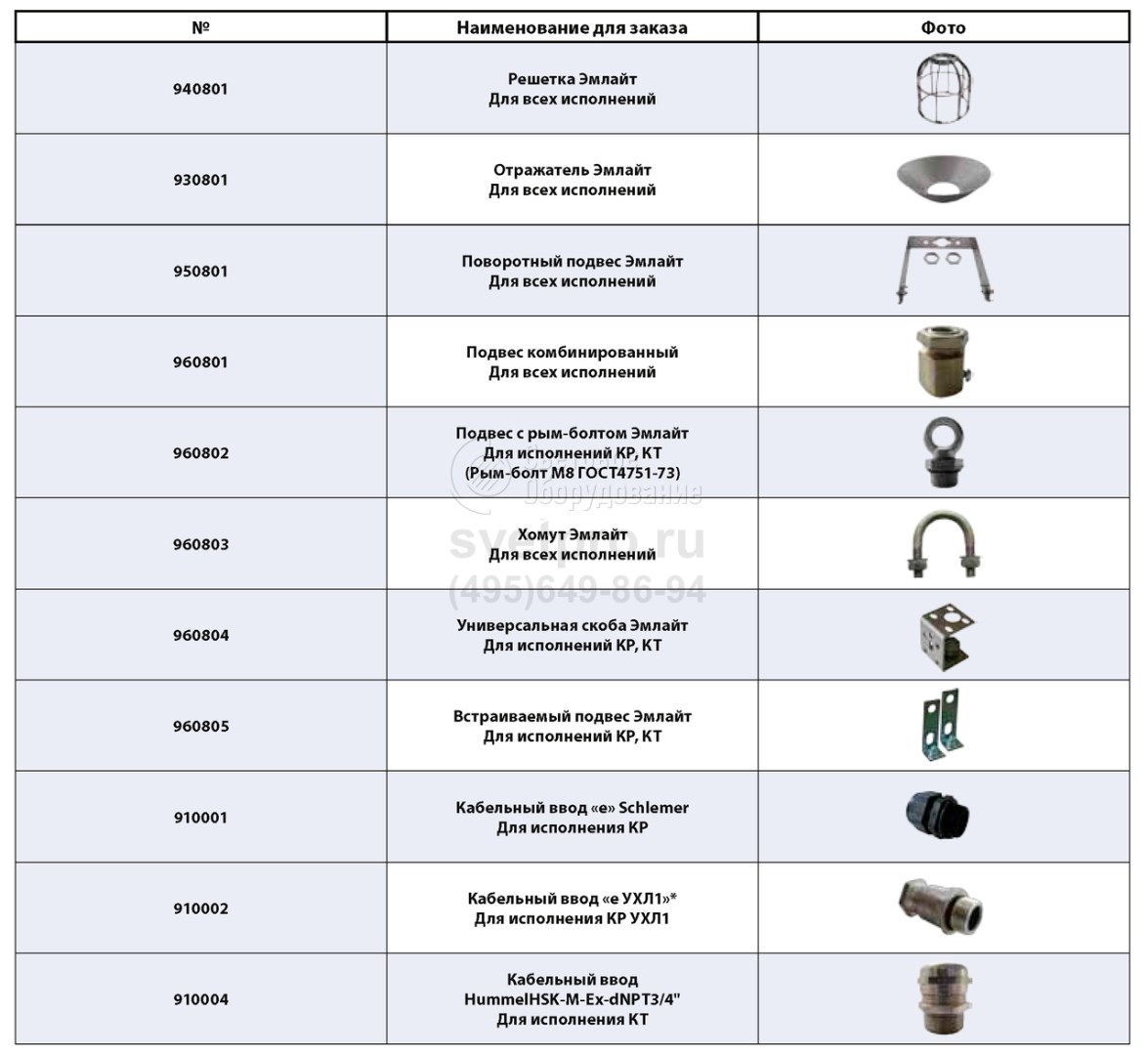

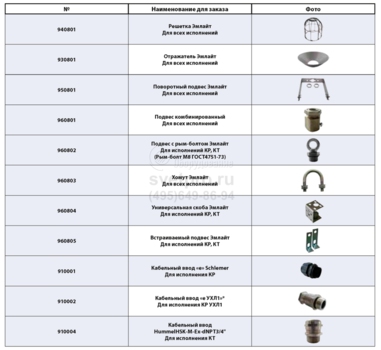

Дополнительная комплектация, поставляемая по отдельному заказу

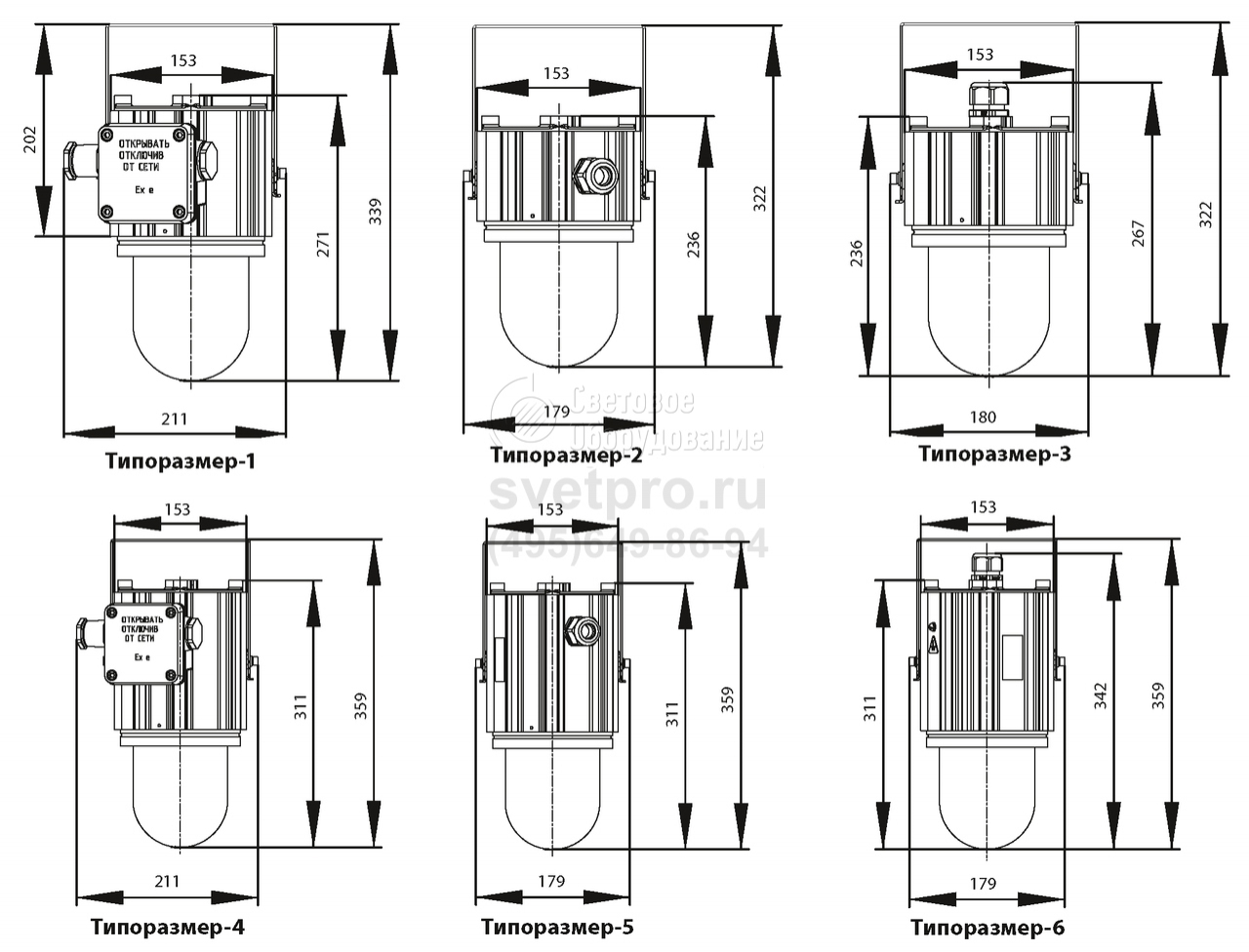

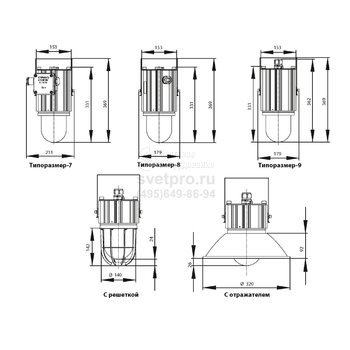

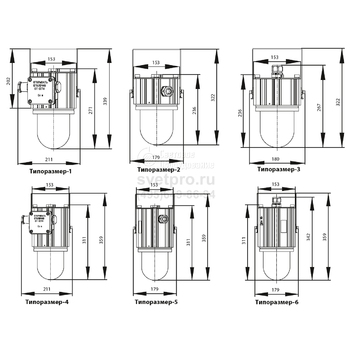

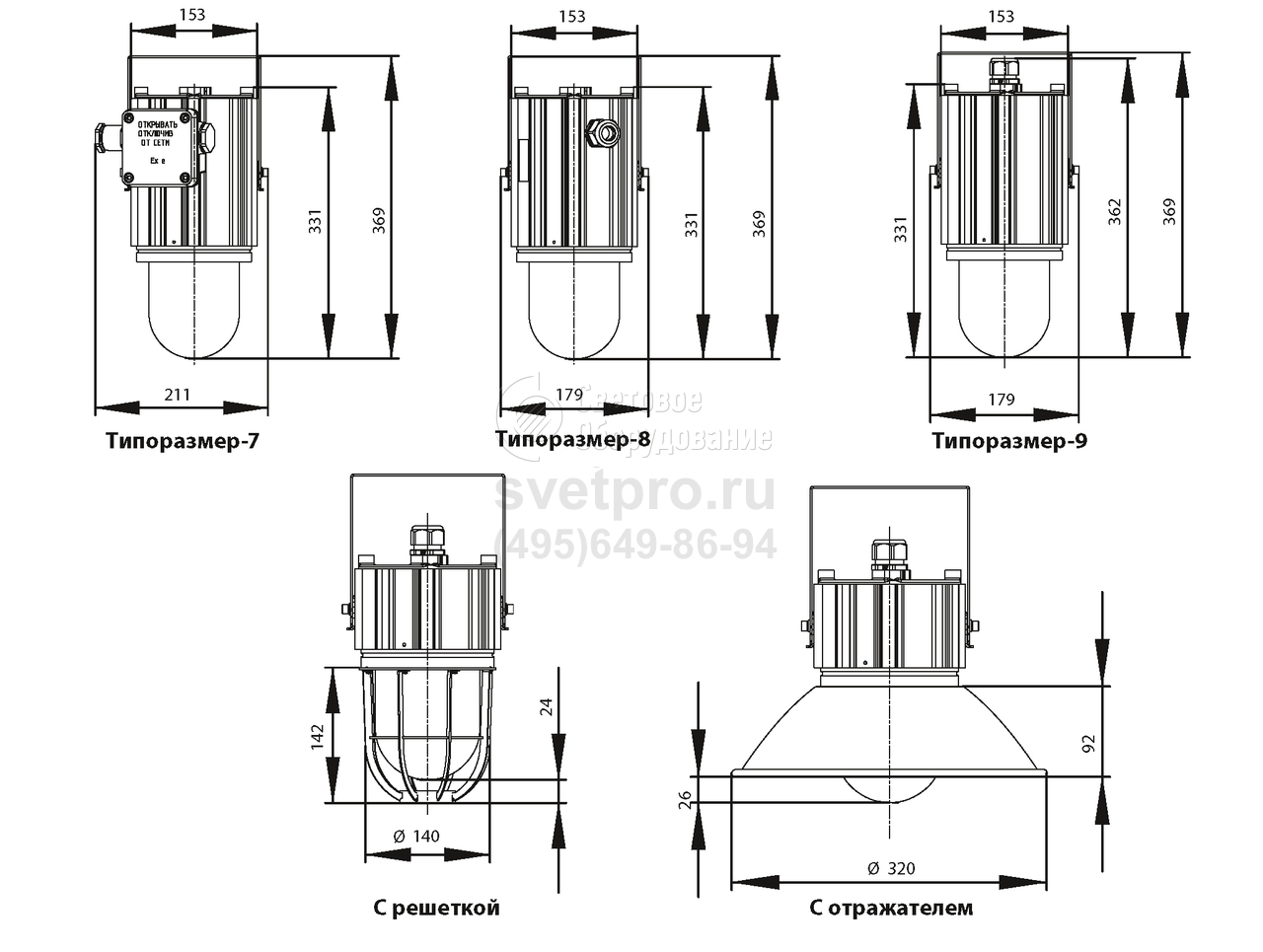

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыСветовой поток, ЛмМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
Эмлайт Д-24П КР 24 Вт ~220 - Светодиоды 2600 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт Д-24П КР УХЛ1 24 Вт ~220 - Светодиоды 2600 1Ex d e IIC T6 Gb от -60° до +40° Есть
Эмлайт Д-40П 24DC КР 40 Вт -24 - Светодиоды 4400 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт Д-40П КР 40 Вт ~220 - Светодиоды 4400 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт Д-40П КР УХЛ1 40 Вт ~220 - Светодиоды 4400 1Ex d e IIC T6 Gb от -60° до +40° Есть
