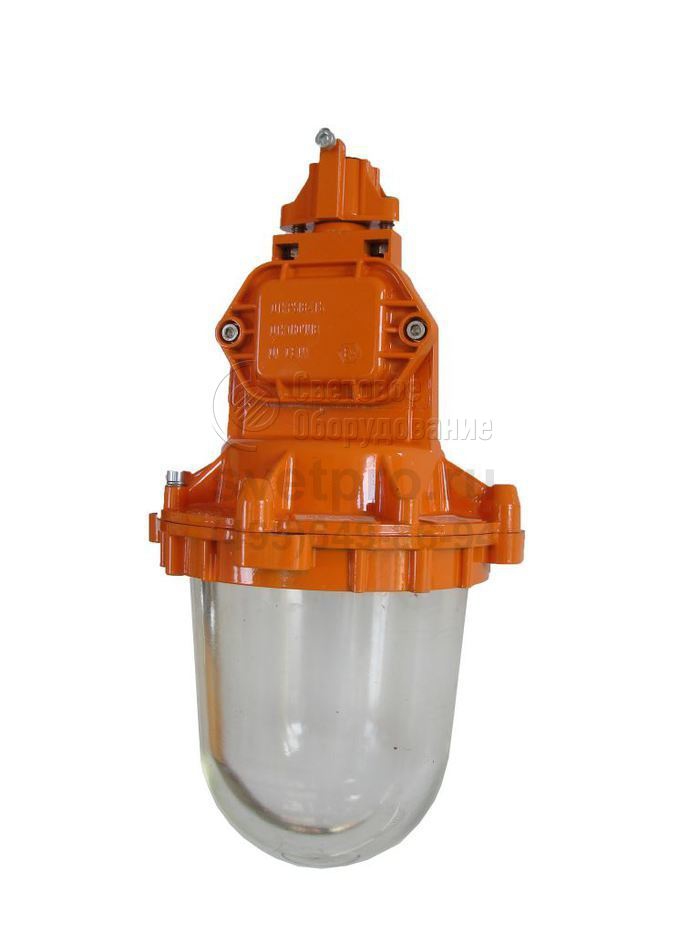

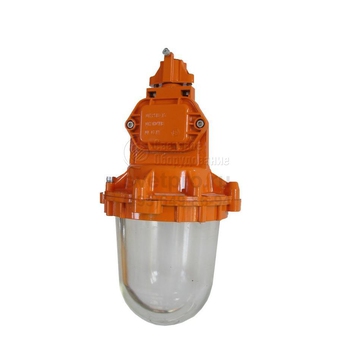

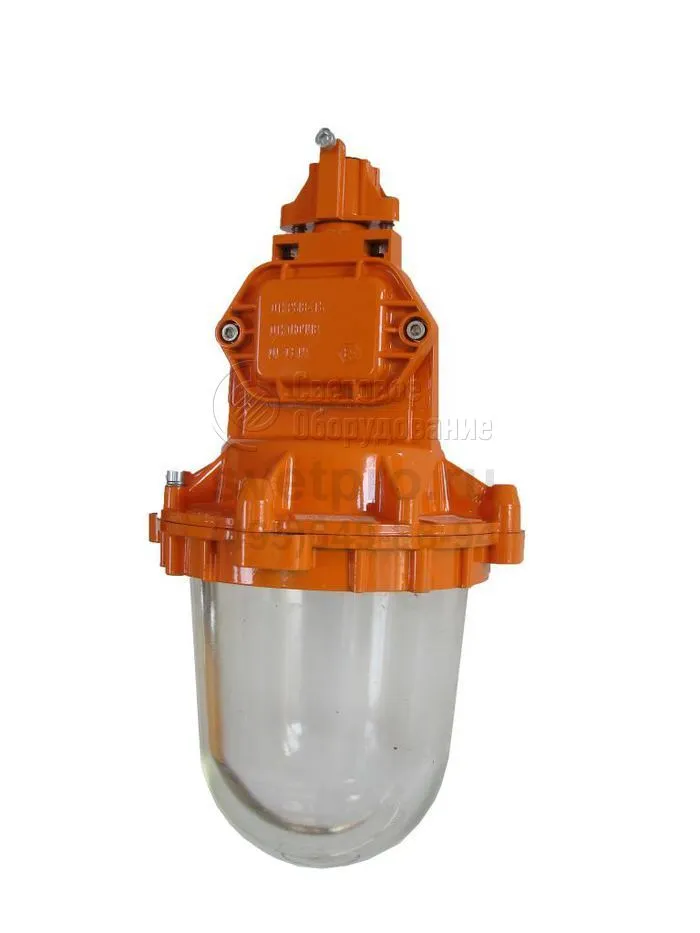

НСП57 Д П Направленный светодиодный светильник

Главная > Бренды > Гагаринский СТЗ > НСП57 Д П Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED)
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: НСП57 Д П
Мощность: 16/20 Вт
Световой поток: 1760/2200 лм
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы НСП57 Д П применяют в зонах 1-го и 2-го класса при вероятности образования на территории объекта взрывоопасной среды. Сфера использования распространяется на химические, нефтеперерабатывающие, лакокрасочные, деревообрабатывающие, текстильные предприятия.

Для модели предусмотрен подвесной монтаж на трубу. Изделие может использоваться в одиночном и транзитном варианте установки. Вводная коробка установлена на корпусе с соблюдением герметичности контактов.

Светильники представлены двумя модификациями: 1760 лм (16 Вт) и 2200 лм (20 ВТ). ЭПРА входит в состав изделия, обеспечивая его работу в однофазной сети (220 В). Базовые версии, с нейтральным (дневным) светом на основании заказа оснащаются LED с теплой или холодной цветностью. При этом претерпевает изменение и количество излучаемого света: ±10%. Защитная решетка и отражатель являются элементами дополнительной комплектации. Допустимые перепады температур, не отражающиеся на работе: -60°С – +40°С.

Взрывонепроницаемая оболочка образуется при байонетном объединении алюминиевого корпуса и металлического кольца, в которое неразъемно установлен боросиликатный колпак. Попаданию пыли и влаги внутрь препятствует резиновое кольцо, установленное в области объединения оболочки (IP65).

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закреплен-ный в металлическом кольце. С корпусом колпак соединяется посредством байонетного соедине-ния, обеспечивающего взрывонепроницаемость соединения. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. Составной частью корпуса является вводная коробка, обеспечивающая монтаж светильника к питающей сети.

Общие технические характеристики

Коэффициент мощности 0,9
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 6
Срок службы 10 лет

Пример записи для заказа - 049022 Светильник НСП57-01Д 16П

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ

В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.

В базовом варианте светильник поставляется без решётки и без отражателя.

Варианты установки и крепежа

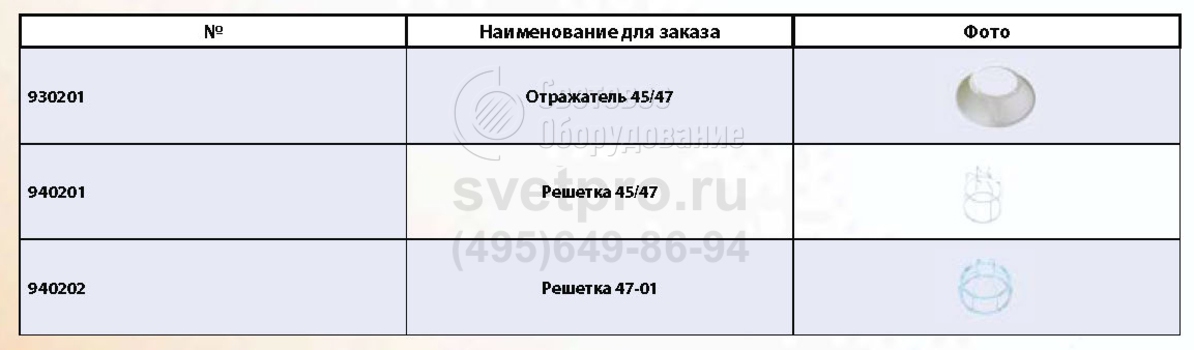

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

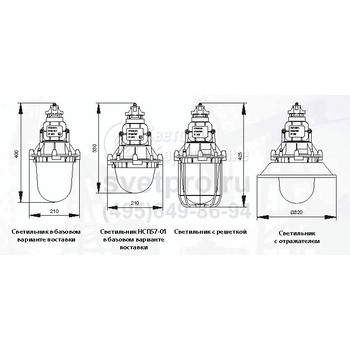

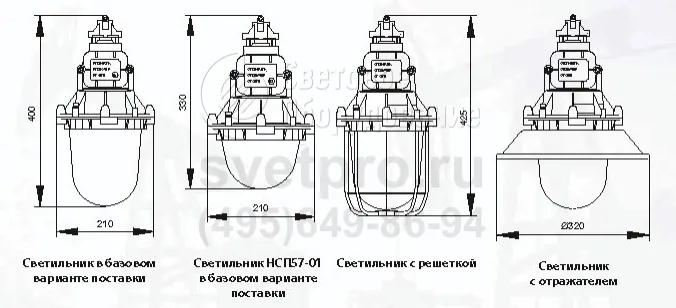

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыСветовой поток, ЛмМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
НСП57-01Д 16П 16 Вт - Светодиоды 1760 1Ex d IIB T6 Gb от -60° до +40° Есть
НСП57-01Д 20П 20 Вт - Светодиоды 2200 1Ex d IIB T6 Gb от -60° до +40° Есть
