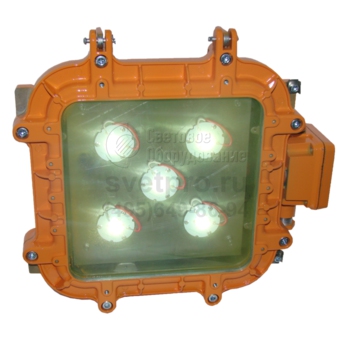

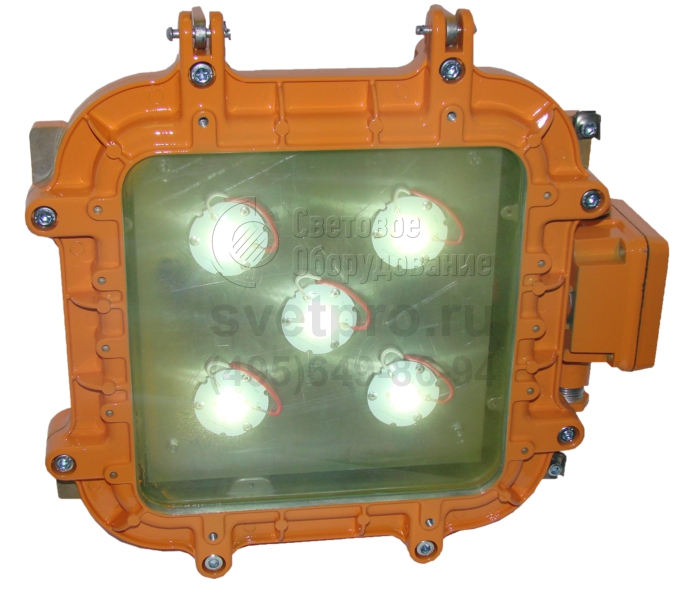

КВАДРО Д Направленный светодиодный светильник

Главная > Бренды > Гагаринский СТЗ > КВАДРО Д Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED)
Номинальное напряжение: 12-220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: КВАДРО Д
Мощность: 12-45 Вт
Световой поток: 1320-4950 лм
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы Квадро Д (1Ex d e IIВ T6 Gb) эксплуатируются внутри помещений, входящих в состав объектов нефтяной, газовой, химической, нефтехимической, нефтегазовой промышленности, лакокрасочном и текстильном производстве и при освещении их наружных территорий.

При установке изделия в нише используется скоба для внутреннего монтажа. Коррекцию направления светового потока обеспечивает фиксация с использованием поворотного подвеса.

Взрывобезопасный уровень исполнения модели (IЕх) обеспечен наличием повышенной надежности, реализуемой применением взрывонепроницаемой оболочки (de). Корпус и обечайка со стеклом объединяются винтами. Светодиоды как источник света повышают надежность и длительность эксплуатации светильника. Их высокая световая отдача – залог энергосбережения: на световой поток 1320–4950 лм расходуется 12–45 Вт электроэнергии. Ее источник может иметь постоянные значения тока: 12 и 24 В или переменные 220 В.

Степень защиты Квадро Д – IP65, формируют с использованием уплотняющей прокладки, проложенной в области объединения корпуса и обечайки. Вводная коробка закреплена на корпусе. Защитный угол, ограничивающий ослепление, 30°. Базовую цветность света (4000 К – 5000 К) и угол рассеивания можно изменить по заявке.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Общие технические характеристики

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации                                                М2, для автомобильных М18
Монтаж

транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2

Защитный угол (с отражателем)                                         30 градусов
Срок службы                                                                     10 лет
Масса 9 кг
Сейсмостойкость 9 баллов по шкале МSK-64

Базовый вариант поставки

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС) и углом излучения 110 градусов (без вторичной оптики).

При заказе светильника, отличного от базового, цветность и угол излучения указываются в названии светильника, а каталожный номер будет иметь 8 знаков.

Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) на 7-й позиции каталожного номера указывается: «0» – для базового варианта (ДС), «1» – для ТБ, «2» - для ХБ

Для светильников со вторичной оптикой с углами излучения 10 или 50 градусов на 8-й позиции каталожного номера указывается: «0» – для базового варианта (110 градусов), «1» – для 10 градусов, «2» - для 50 градусов

Пример записи для заказа светильника базового исполнения: «109006 КВАДРО Д-24 УХЛ1»

Пример записи для заказа светильника КВАДРО Д-36 с цветностью ТБ и базовым углом излучения (110 градусов): «10901010 КВАДРО Д-36 ТБ»

Пример записи для заказа светильника КВАДРО Д-18 с углом излучения 50 и базовой цветностью (ДС): «10900302 КВАДРО Д-18 50»

Пример записи для заказа светильника КВАДРО Д-27 с цветностью ХБ и углом излучения 10 : «10900712 КВАДРО Д-27 10 ХБ»

В светильниках с цветностью ХБ световой поток выше базового на 10%.

В светильниках с цветностью ТБ световой поток ниже базового на 10%.

По желанию потребителя могут быть рассмотрены варианты изготовления светильников с другими углами излучения и температурами цветности.

Светильники с углами излучения 10, 20 и 30 градусов являются светильниками направленного света (прожекторами) и могут поставляться на поворотном устройстве.

Варианты установки и крепежа

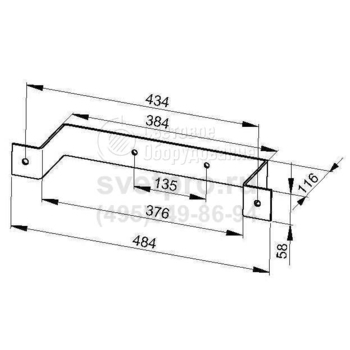

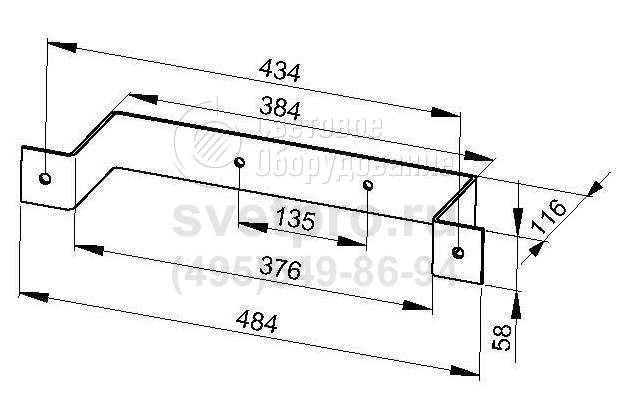

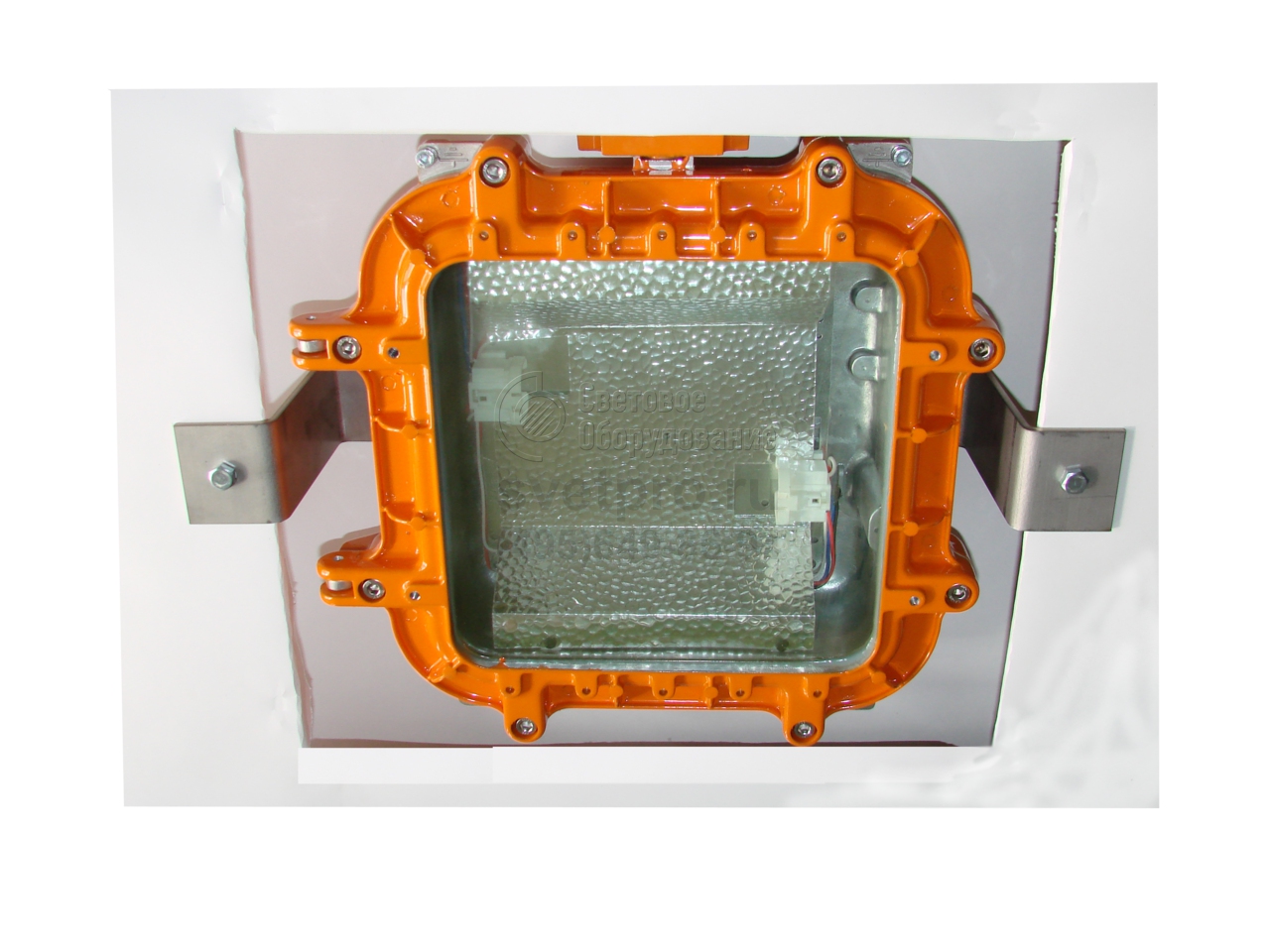

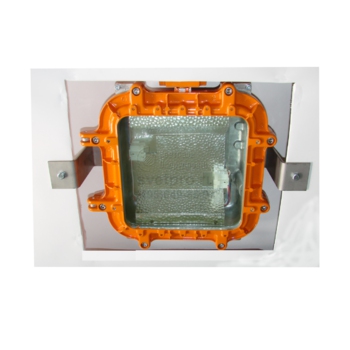

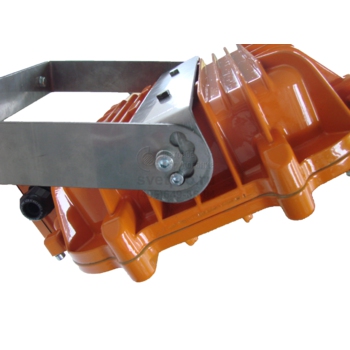

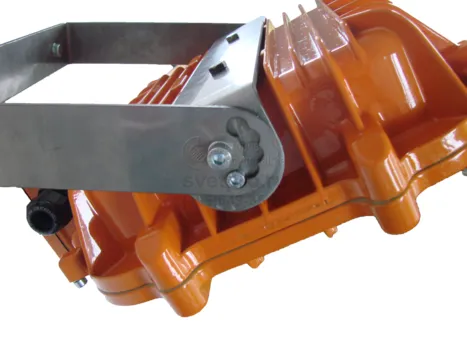

Крепление со скобой для внутреннего монтажа Скоба для внутреннего монтажа

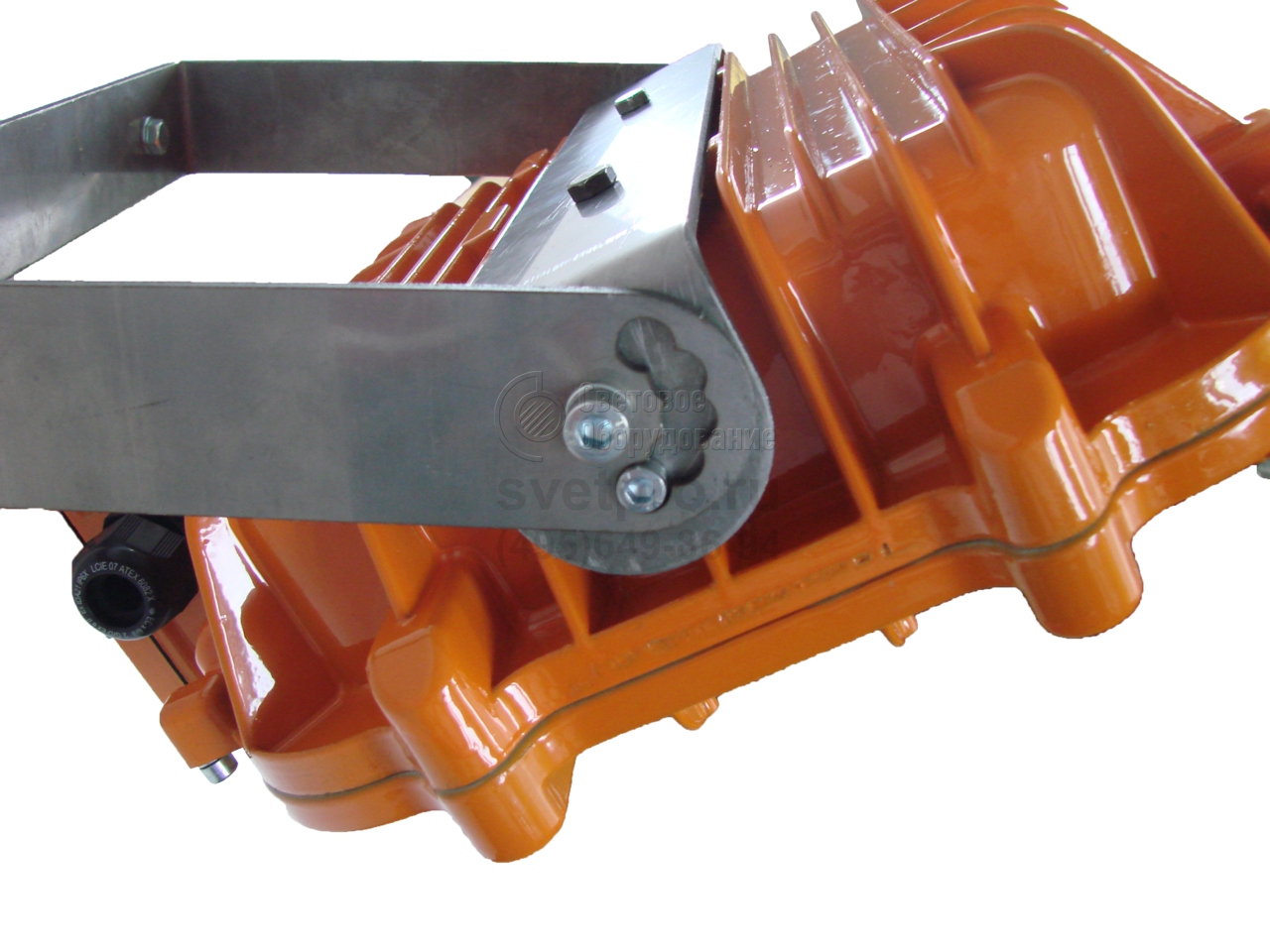

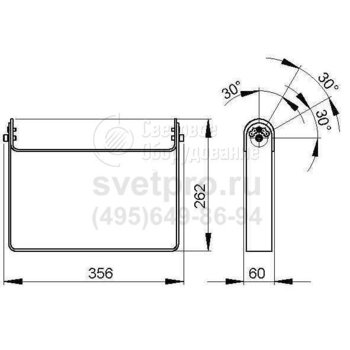

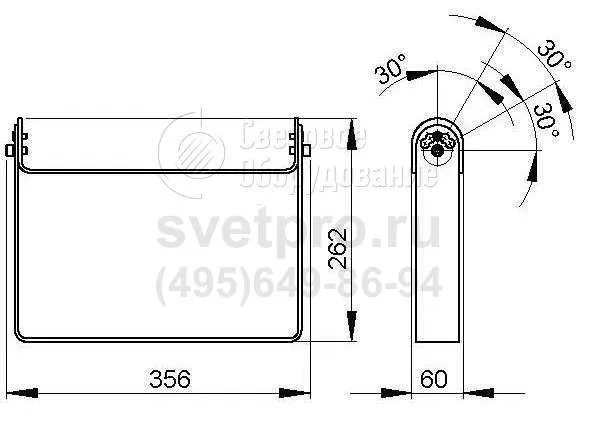

Крепление на поворотный подвес Поворотный подвес

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

Артикул №Наименование для заказаФото
941001 Решётка «КВАДРО»
951001 Поворотный подвес "КВАДРО"
961001 Скоба для внутреннего монтажа "КВАДРО"
910001 Кабельный ввод «е» Schlemer
910002 Кабельный ввод «е УХЛ1»*

* Для светильников с климатическим исполнением УХЛ1

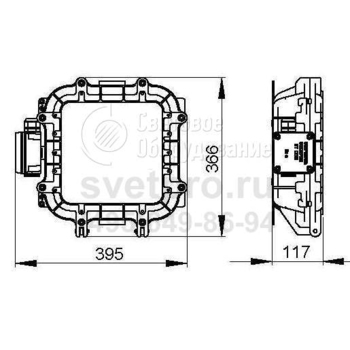

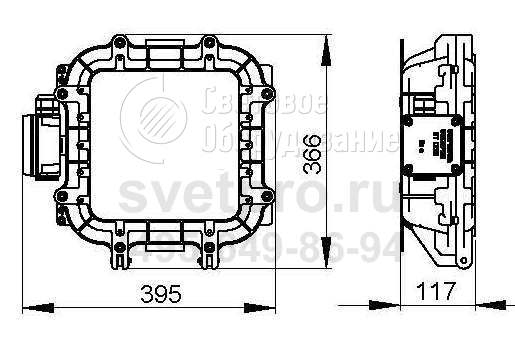

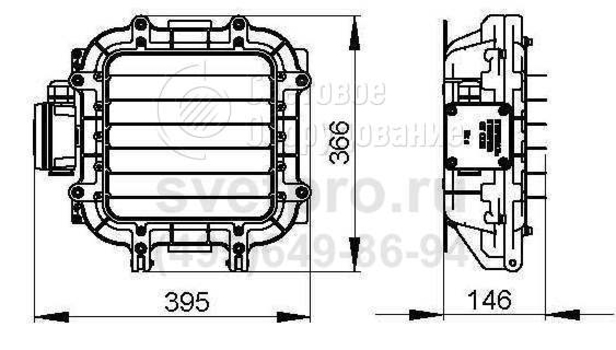

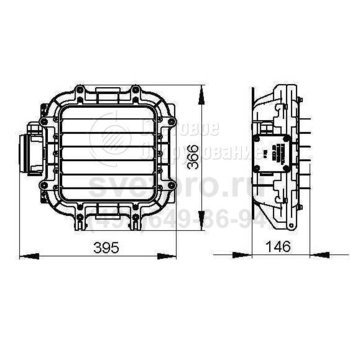

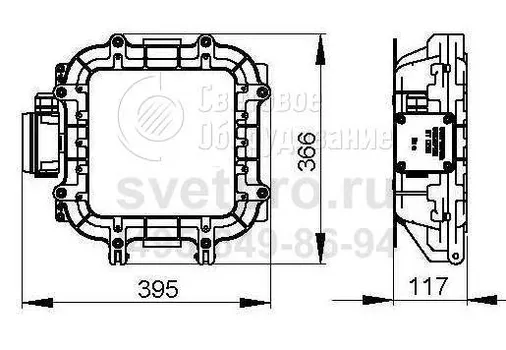

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыСветовой поток, ЛмМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КВАДРО Д-1212DC 12 Вт -12 В - Светодиоды 1320 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-1224DC 12 Вт -24 В - Светодиоды 1320 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-1812DC 18 Вт -12 В - Светодиоды 1980 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-1824DC 18 Вт -24 В - Светодиоды 1980 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-24 24 Вт 220В или 50 Гц - Светодиоды 2640 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-24 УХЛ1 24 Вт 220В или 50 Гц - Светодиоды 2640 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-2412DC 24 Вт -12 В - Светодиоды 2640 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-2424DC 24 Вт -24 В - Светодиоды 2640 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-27 27 Вт 220В или 50 Гц - Светодиоды 2970 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-2712DC 27 Вт -12 В - Светодиоды 2970 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-30 30 Вт 220В или 50 Гц - Светодиоды 3300 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-30 УХЛ1 30 Вт 220В или 50 Гц - Светодиоды 3300 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-3012DC 30 Вт -12 В - Светодиоды 3300 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-36 36 Вт 220В или 50 Гц - Светодиоды 3960 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-36 УХЛ1 36 Вт 220В или 50 Гц - Светодиоды 3960 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-3612DC 36 Вт -12 В - Светодиоды 3960 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-3624DC 36 Вт -24 В - Светодиоды 3960 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-45 45 Вт 220В или 50 Гц - Светодиоды 4950 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-45 УХЛ1 45 Вт 220В или 50 Гц - Светодиоды 4950 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-4512DC 45 Вт -12 В - Светодиоды 4950 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-4524DC 45 Вт -24 В - Светодиоды 4950 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО-Д-12 12 Вт 220В или 50 Гц - Светодиоды 1320 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО-Д-12 УХЛ1 12 Вт 220В или 50 Гц - Светодиоды 1320 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО-Д-18 18 Вт 220В или 50 Гц - Светодиоды 1980 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО-Д-18 УХЛ1 18 Вт 220В или 50 Гц - Светодиоды 1980 1Ex d e IIВ T6 Gb от -60° до +40° Нет

отправить заявку
