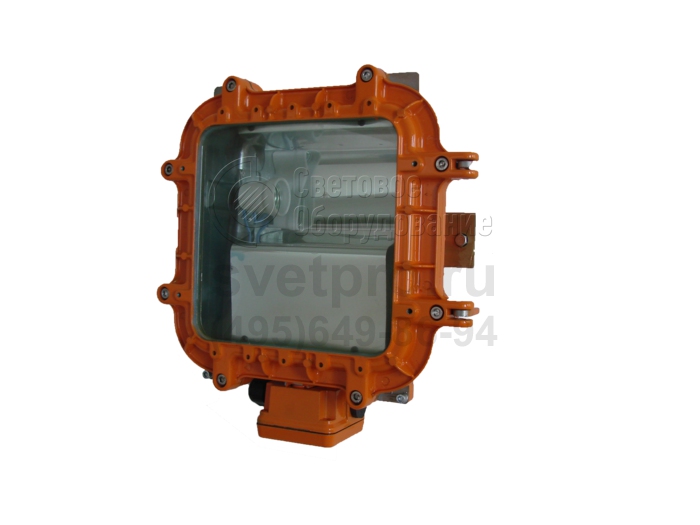

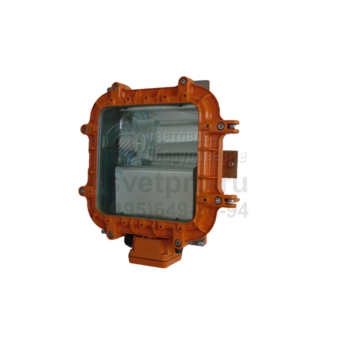

КВАДРО Ламповый светильник общего освещения/Светильник-ТАБЛО

Главная > Бренды > Гагаринский СТЗ > КВАДРО Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Люминесцентная лампа Т5, Автолампа Н1, Лампа накаливания (ЛОН), Натриевая лампа (ДНаТ), Компактная люминесцентная лампа (КЛЛ), Светодиоды (LED)
Цоколь: P14,5s, GX24q1, G23, GX24q4, 2G10, GR10q, E27, GX24q3, GX24q2, G5, 2G7
Номинальное напряжение: 12-220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: КВАДРО
Мощность: 4-100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы и световые табло Квадро предназначены для установки (при вероятности образования взрывоопасной среды) в зонах 1 и 2, являющихся частью территорий предприятий по переработке нефти, газа, древесины, производству химической, лакокрасочной, текстильной продукции.

В базовой комплектации в состав изделия входит планка для настенного или потолочного монтажа. Дополнительная комплектация включает скобу и поворотный подвес. Модель имеет вводную коробку. Монтаж предполагает одиночную (тупиковую) установку и транзитный вариант.

При использовании в качестве светильника изделие комплектуется патроном для КЛЛ (16, 28, 38 Вт) со штырьковым цоколем. Табло имеют одно- и двухламповые версии (КЛЛ, Т5, ЛОН) и варианты со светодиодами. Мощность источников света 4–100 Вт. ЭПРА входит в комплектацию изделий с компактными люминесцентными лампами и лампами Т5. При работе в аварийном режиме в двух ламповых вариантах свет излучает одна лампа. Тип источника света влияет на параметры температуры, при которой эксплуатация изделия корректна.

Взрывонепроницаемая оболочка образована литым алюминиевым корпусом и обечайкой с многослойным стеклом. Объединение частей винтовое. Герметичность степени IP65 поддерживает уплотнительная резиновая прокладка.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

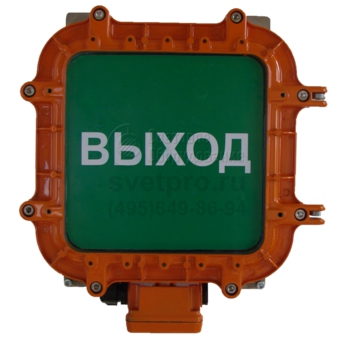

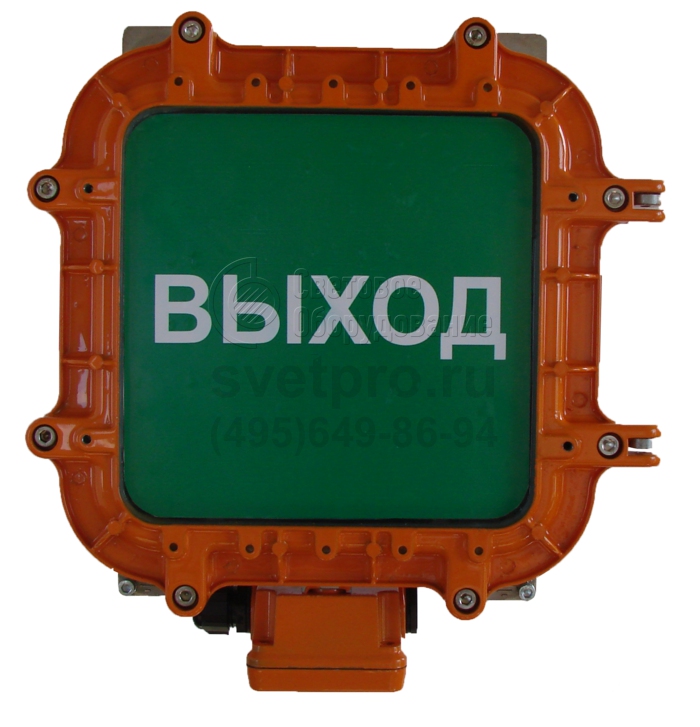

Светильники-табло предназначены для выдачи сигналов светового оповещения с целью регулирования поведения человека. Табло могут применяться во взрывоопасных зонах классов 1 и 2 в помещениях и на открытых площадках. Для всех видов табло текст надписи, цвет букв и фона ука-зываются при заказе.

Общие технические характеристики

Коэффициент мощности, не менее                                       0,85
Группа условий эксплуатации                                                М2, для автомобильных М18
Монтаж

транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2

Защитный угол (с отражателем)                                            30 градусов
Срок службы                                                                          10 лет
Масса 9кг
Сейсмостойкость 9 баллов по шкале МSK-64
Время работы в автономном режиме (табло) 3 часа

Пример записи для заказа – «105006 Светильник КВАДРО-Ф-1х16 (GR10q) Э»
Для варианта климатического исполнения УХЛ1 – «103002 Светильник КВАДРО-Ж-70 УХЛ1»

Пример записи для заказа – «101005Светильник КВАДРО Н-100 Табло», текст – «НЕ ВХОДИТЬ», цвет букв – черный, фон красный»

Базовый вариант поставки

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

Варианты установки и крепежа

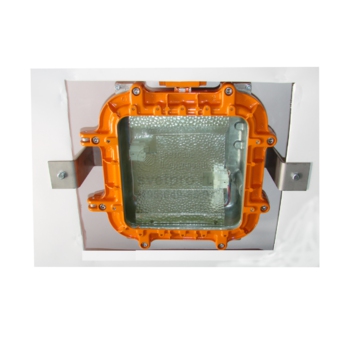

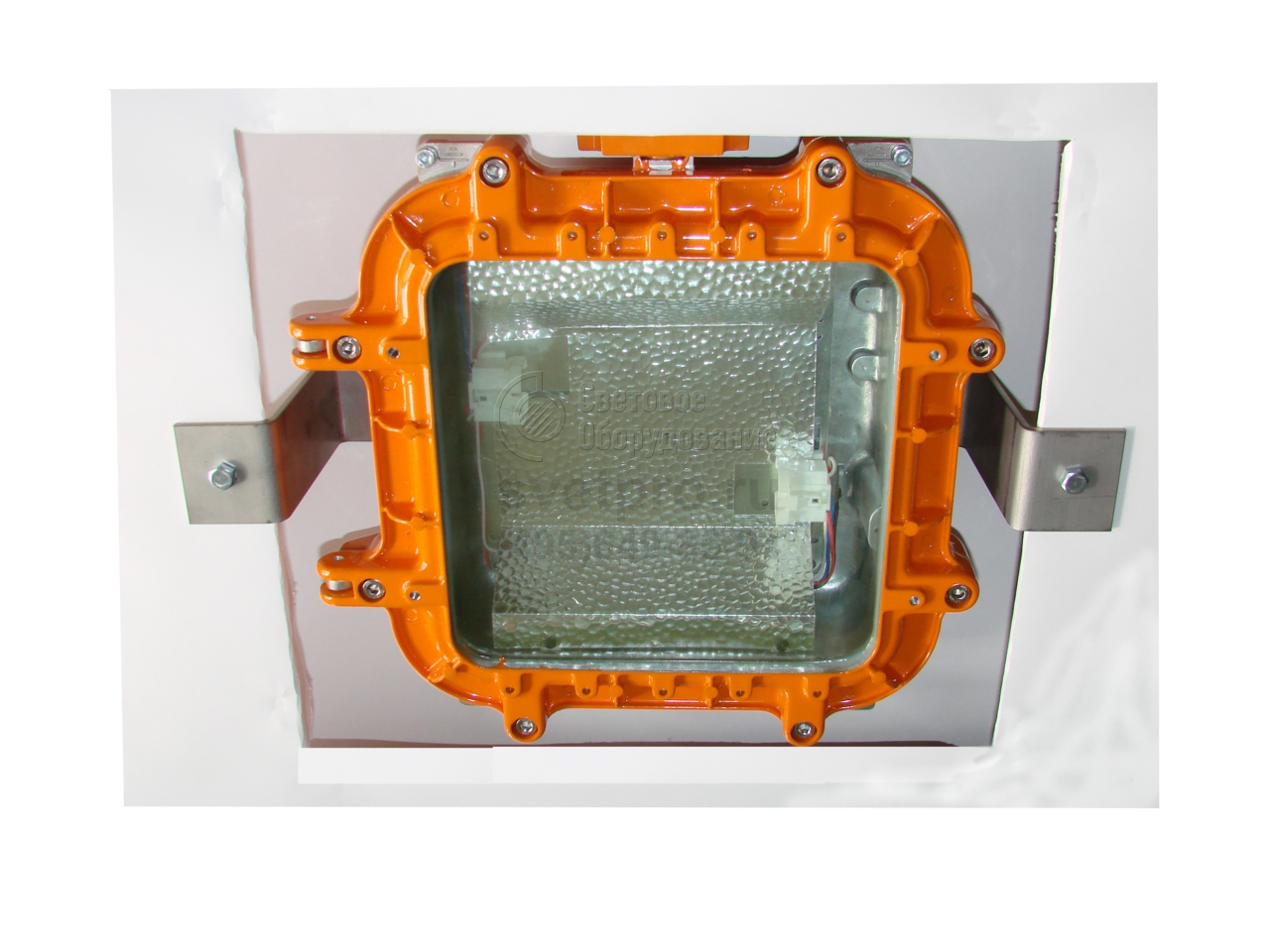

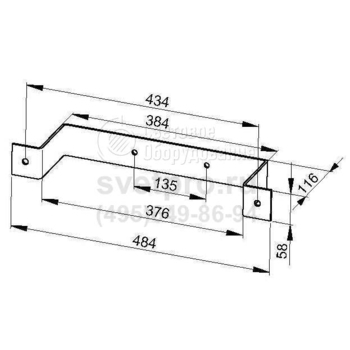

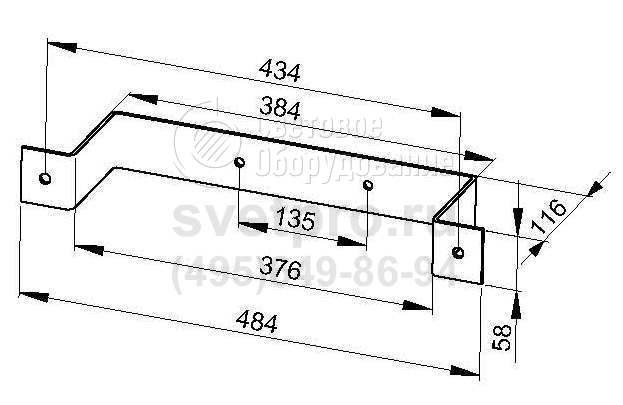

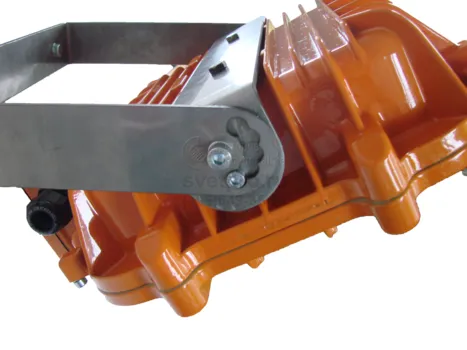

Крепление со скобой для внутреннего монтажа Скоба для внутреннего монтажа

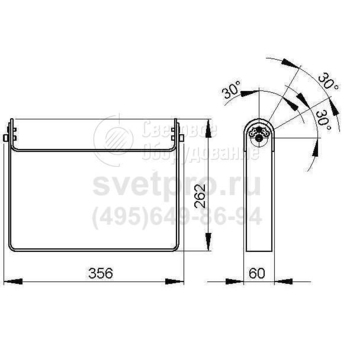

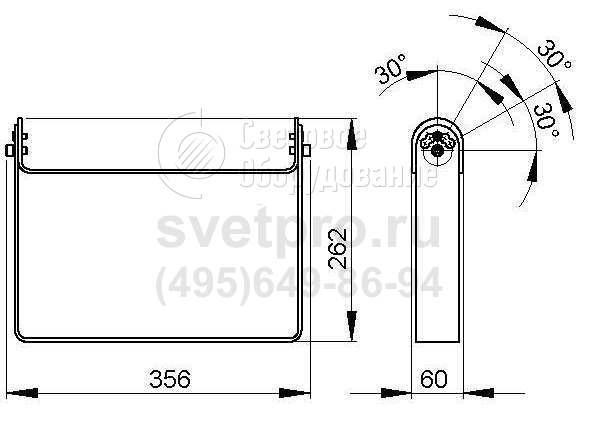

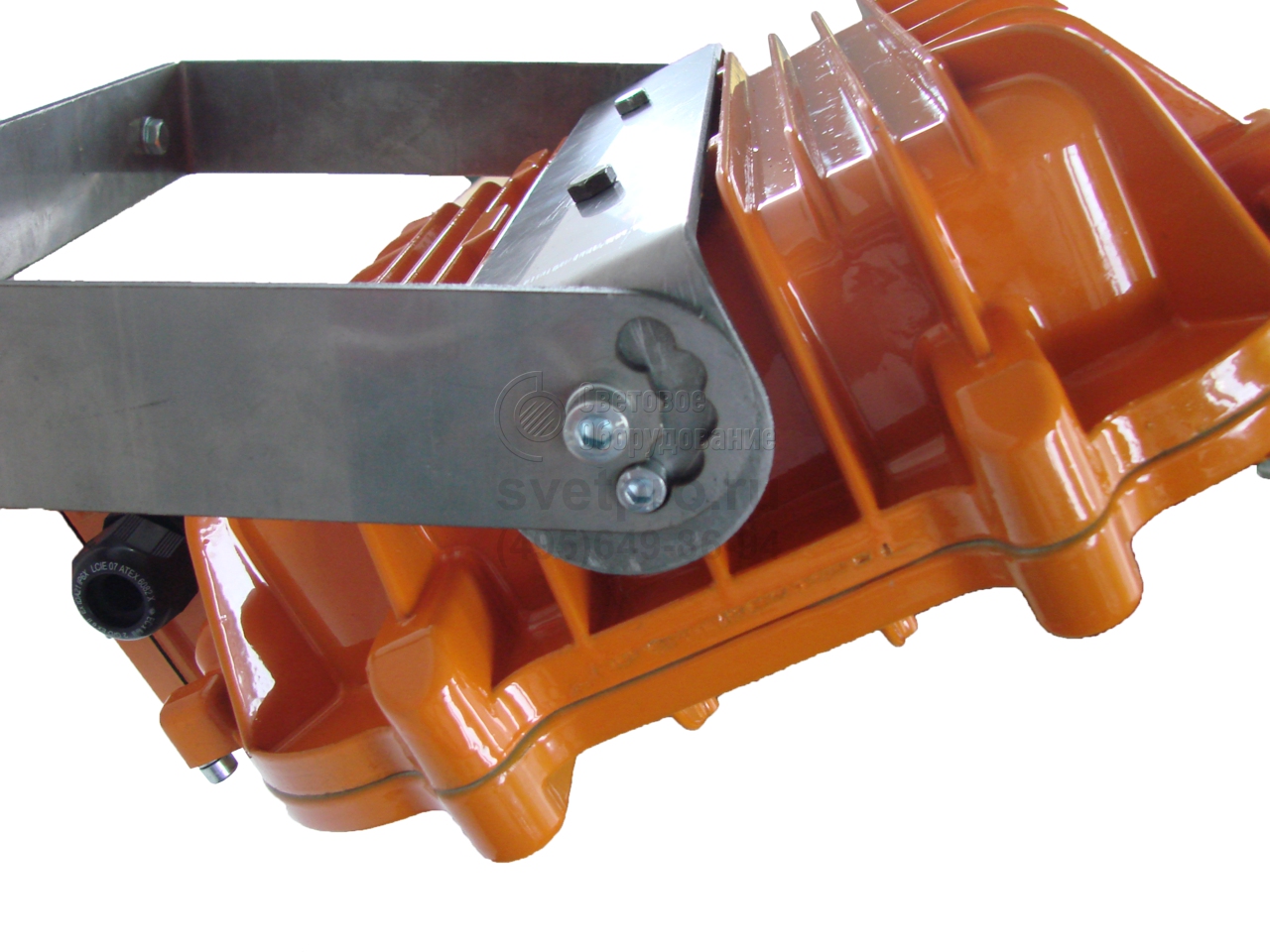

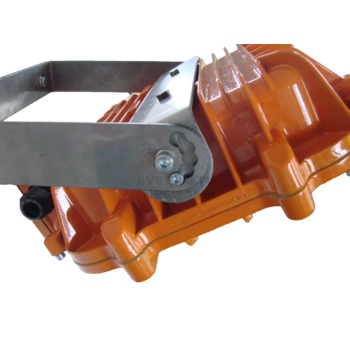

Крепление на поворотный подвес Поворотный подвес

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

Артикул №Наименование для заказаФото
941001 Решётка «КВАДРО»
951001 Поворотный подвес "КВАДРО"
961001 Скоба для внутреннего монтажа "КВАДРО"
910001 Кабельный ввод «е» Schlemer
910002 Кабельный ввод «е УХЛ1»*

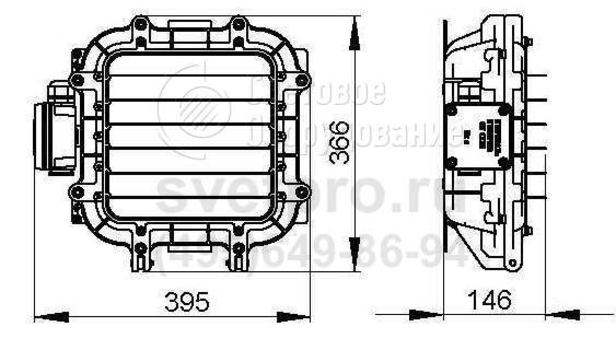

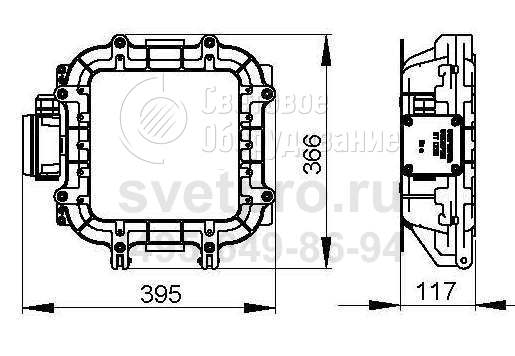

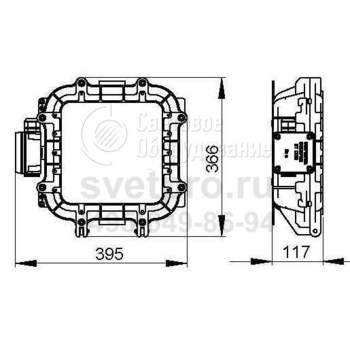

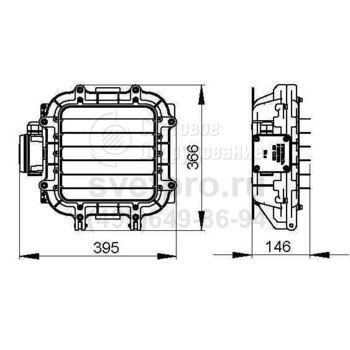

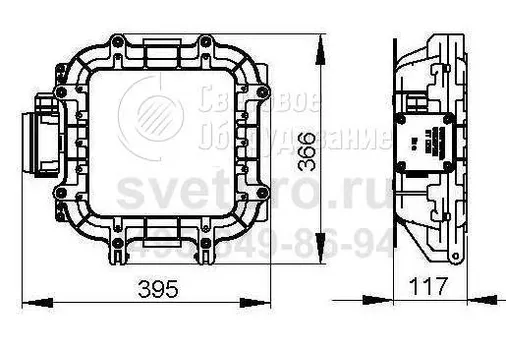

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Ламповые светильники общего освещения

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КВАДРО-Ф-1х16 (GR10q) Э 16 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х28 (GR10q) Э 28 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х38 (GR10q) Э 38 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть

Светильники-ТАБЛО

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КВАДРО Д-18 АО-3 Табло 18 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от +10°С до +40°С Нет
КВАДРО Д-18 Табло 18 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-18 Табло УХЛ1 18 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-24 Табло 24 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-24 Табло УХЛ1 24 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-36 Табло 36 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-36 Табло УХЛ1 36 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Д-45 Табло 45 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -40° до +40° Нет
КВАДРО Д-45 Табло УХЛ1 45 Вт 220В или 50 Гц - Светодиоды 1Ex d e IIВ T6 Gb от -60° до +40° Нет
КВАДРО Н-100 Табло 100 максимум Вт 220В или 50 Гц Е27 Лампа накаливания 1Ex d e IIВ T5 Gb от -40° до +40° Нет
КВАДРО Н-100 Табло УХЛ1 100 максимум Вт 220В или 50 Гц Е27 Лампа накаливания 1Ex d e IIВ T5 Gb от -60° до +40° Нет
КВАДРО-Ф-1х13 (Gx24q-1) Э АО-1 Табло 13 Вт 220В или 50 Гц GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х13 (Gx24q-1) Э АО-3 Табло 13 Вт 220В или 50 Гц GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х13 (Gx24q-1) Э Табло 13 Вт 220В или 50 Гц GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х16 (GR10q) Э Табло 16 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (2G10) Э Табло 18 Вт 220В или 50 Гц 2G10 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (Gx24q-2) Э АО-1 Табло 18 Вт 220В или 50 Гц GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (Gx24q-2) Э АО-3 Табло 18 Вт 220В или 50 Гц GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (Gx24q-2) Э Табло 18 Вт 220В или 50 Гц GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х24 (2G10) Э Табло 24 Вт 220В или 50 Гц 2G10 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х26 (Gx24q-3) Э АО-1 Табло 26 Вт 220В или 50 Гц GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х26 (Gx24q-3) Э АО-3 Табло 26 Вт 220В или 50 Гц GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х26 (Gx24q-3) Э Табло 26 Вт 220В или 50 Гц GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х28 (GR10q) Э Табло 28 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х32 (Gx24q-3) Э Табло 32 Вт 220В или 50 Гц GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х38 (GR10q) Э Табло 38 Вт 220В или 50 Гц GR10q КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х42 (Gx24q-4) Э Табло 42 Вт 220В или 50 Гц GX24q-4 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х9 (2G7) Э АО-1 Табло 9 Вт 220В или 50 Гц 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х9 (2G7) Э АО-3 Табло 9 Вт 220В или 50 Гц 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х9 (2G7) Э Табло 9 Вт 220В или 50 Гц 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х13 (Gx24q-1) Э Табло 2х13 Вт 220В или 50 Гц GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х18 (Gx24q-2) Э Табло 2х18 Вт 220В или 50 Гц GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х26 (Gx24q-3) Э Табло 2х26 Вт 220В или 50 Гц GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х4 (G5) Э Табло 2х4 Вт 220В или 50 Гц G5 Люминесцентная лампа Т5 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х9 (2G7) Э АО-1 Табло 2х9 Вт 220В или 50 Гц 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х9 (2G7) Э Табло 2х9 Вт 220В или 50 Гц 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х9 (G23) Табло 2х9 Вт 220В или 50 Гц G23 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Нет
КВАДРО-Ф-3х4 (G5) Э Табло 3х4 Вт 220В или 50 Гц G5 Люминесцентная лампа Т5 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-4х4 (G5) Э Табло 4х4 Вт 220В или 50 Гц G5 Люминесцентная лампа Т5 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
