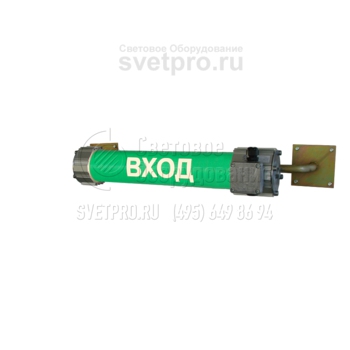

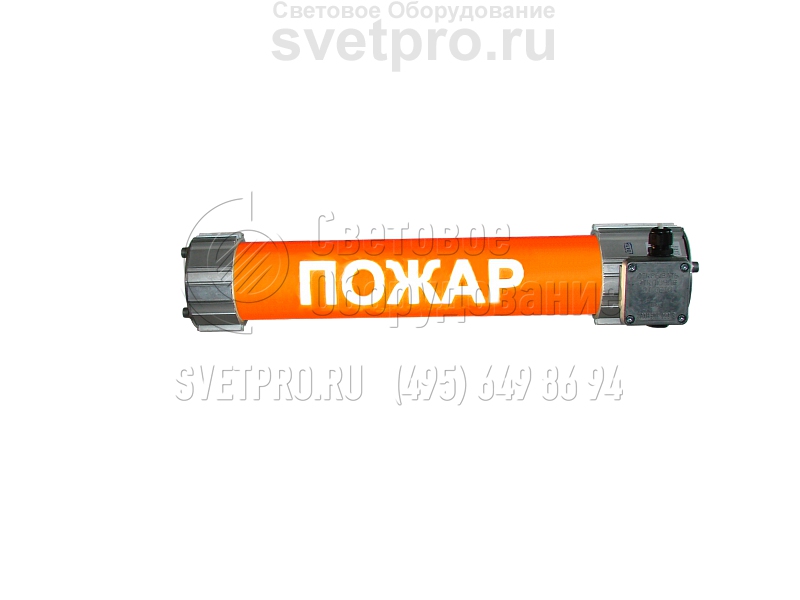

ЛСП66Ех Т5 (Табло) Взрывозащищенный светильник специального назначения

Главная > Бренды > Гагаринский СТЗ > ЛСП66Ех Т5 (Табло) Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Цоколь: G5
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ЛСП66Ех Т5
Мощность: 13-24 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

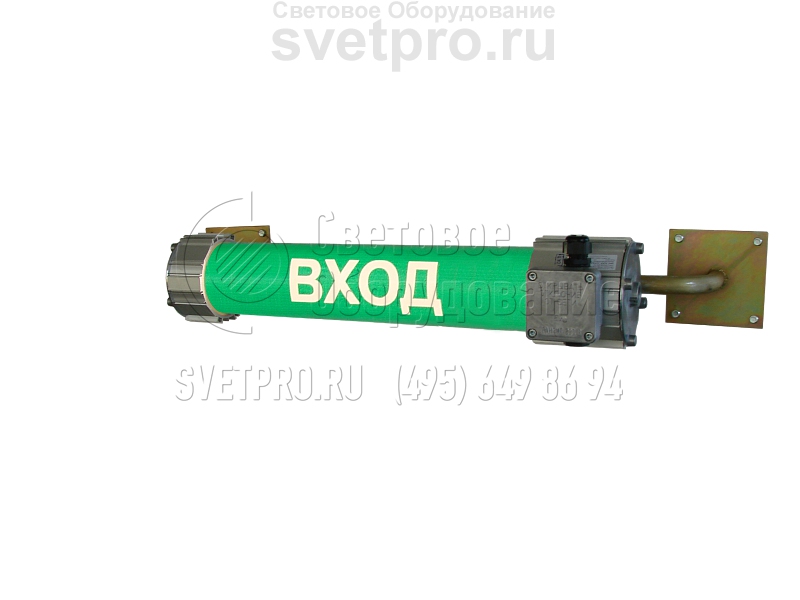

Светильники ЛСП66Ех с информационным табло применяются на промышленных объектах. Взрывозащищенное исполнение расширяет рамки на первую и вторую зону предприятий деревообработки, нефтепереработки, производства химической, лакокрасочной, текстильной продукции. В этих зонах вероятно образование взрывоопасной среды.

Установку модели выполняют, используя универсальные скобы подвеса. Их по заявке можно заменить настенными кронштейнами или скобами. Вводная коробка служит для выполнения тупикового монтажа, при дополнительной комплектации – транзитного.

Применение ламп Т5 (1, 2, 3 шт.) мощностью 13, 14, 25 Вт сопровождается комплектацией изделия ЭПРА. Типоразмер модели – 1. Корректную и экономичную работу обеспечит соблюдение температурного диапазона: -20°С – +40°С.

Ограниченный пропуск газов – залог взрывозащиты табло ЛСП66Ех Т5, соблюдается применением резьбового лабиринта. Он применен для объединения светопропускающего узла с торцевыми крышками. Узел неразборный: поликарбонатная труба заделана с обеих сторон в корпусные элементы с пазами для креплений. Поддерживается и герметичность оптического отсека – IP65.

Конструкция

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).

Комплект поставки

Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Диапазон рабочих температур минус 20°C – плюс 40°C
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол (с отражателем) -15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт.
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод «e» Schlemer 910001

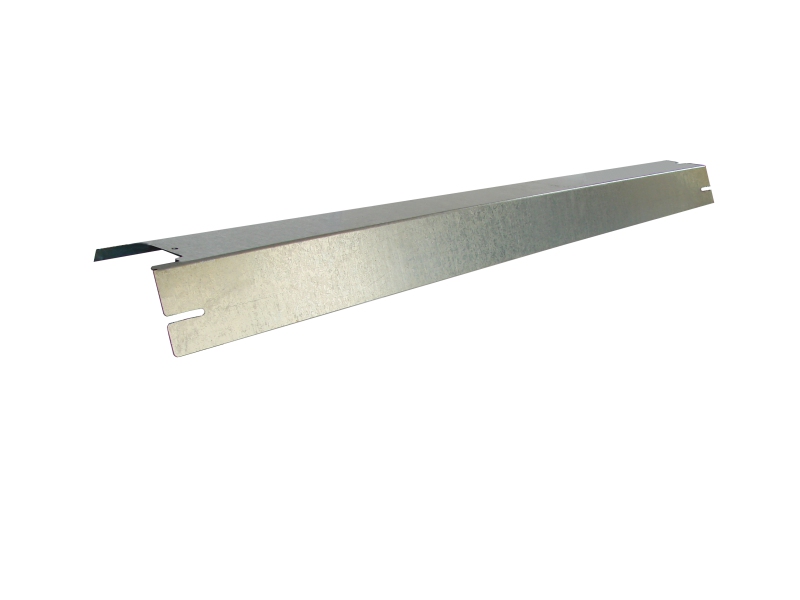

Отражатель ЛСП 66-18 931201
Отражатель ЛСП 66-36 931203
Отражатель ЛСП 66-58/80 931204

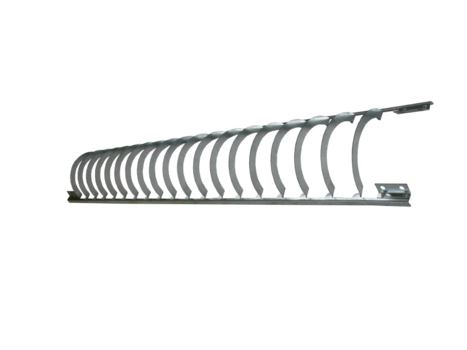

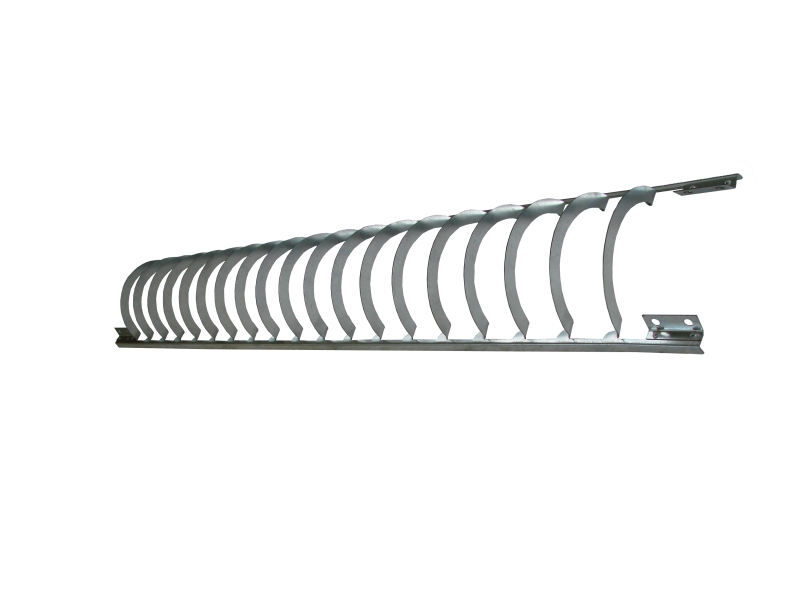

Решетка ЛСП 66-18 941201
Решетка ЛСП 66-36 941203
Решетка ЛСП 66-58/80 941204

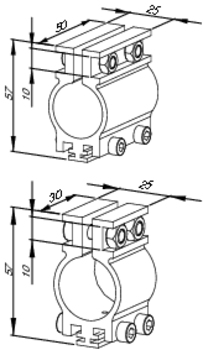

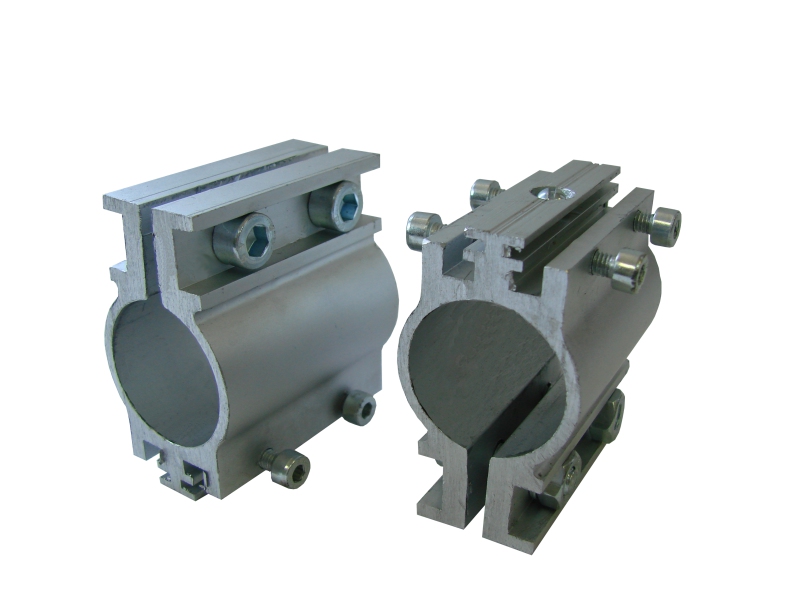

Узел крепления на трубу 30 961102

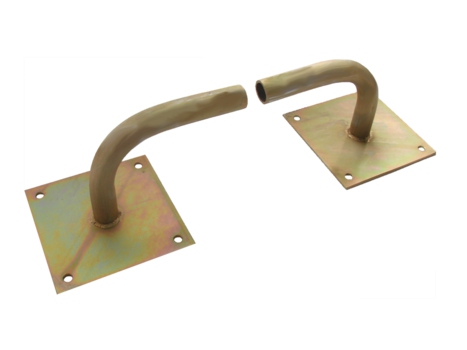

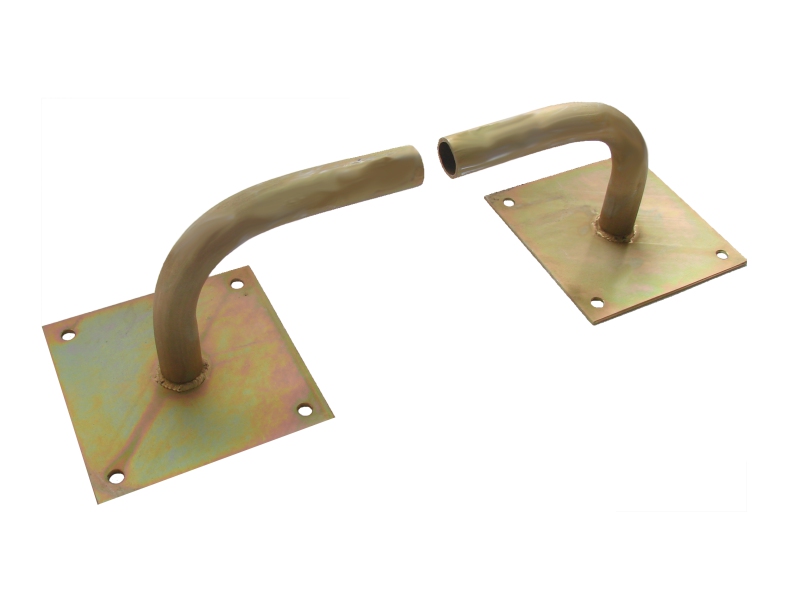

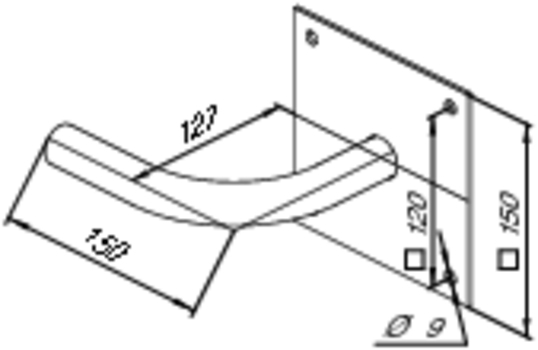

Парные кронштейны настенного крепления 981101

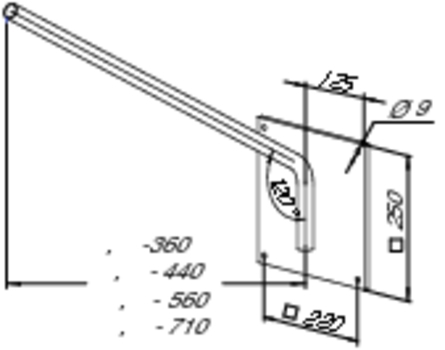

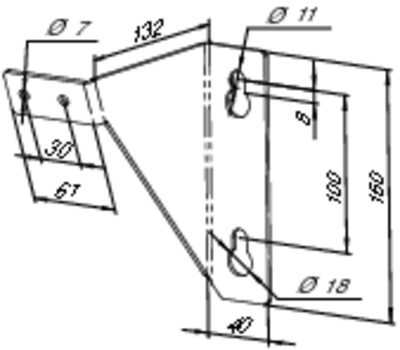

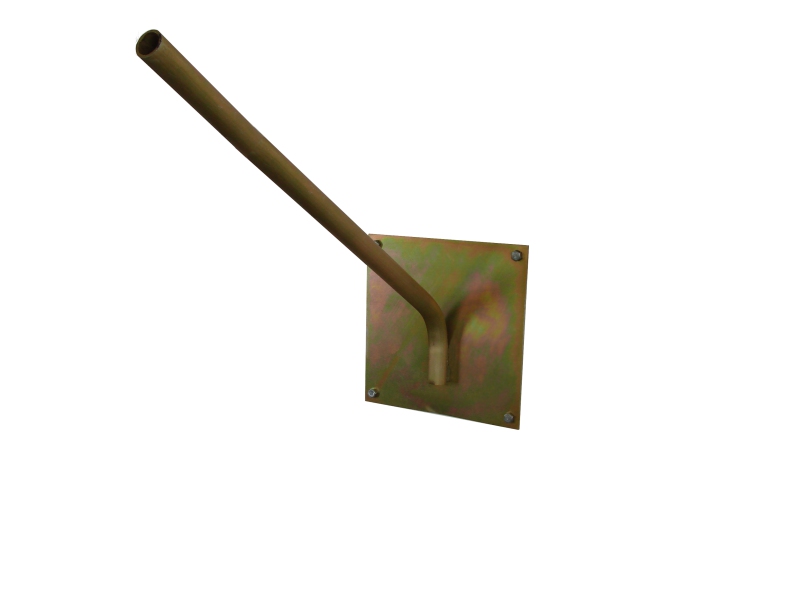

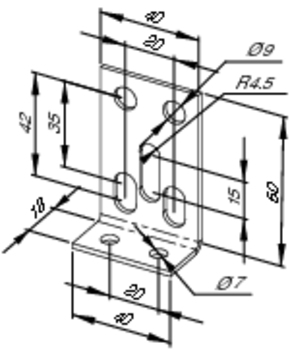

Кронштейн настенного крепления КТ 981109

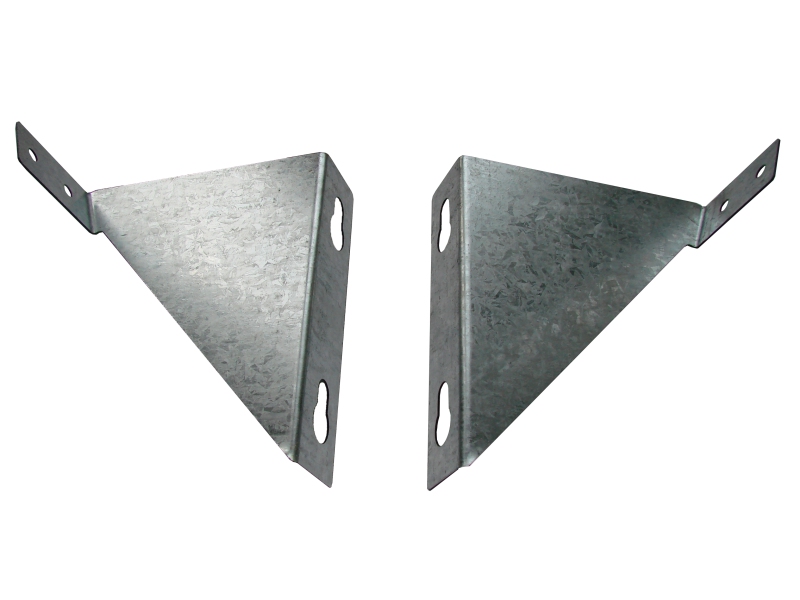

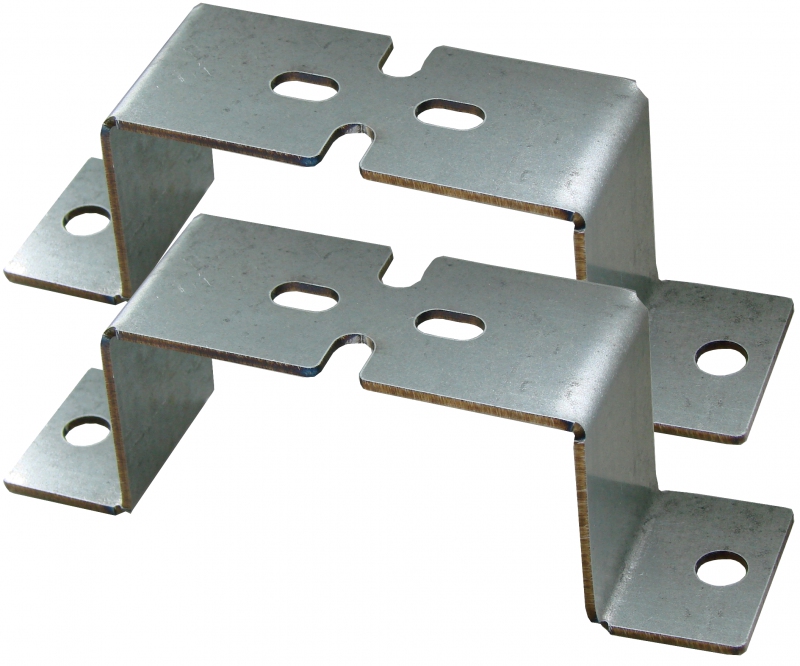

Скобы крепления к стене. 981201

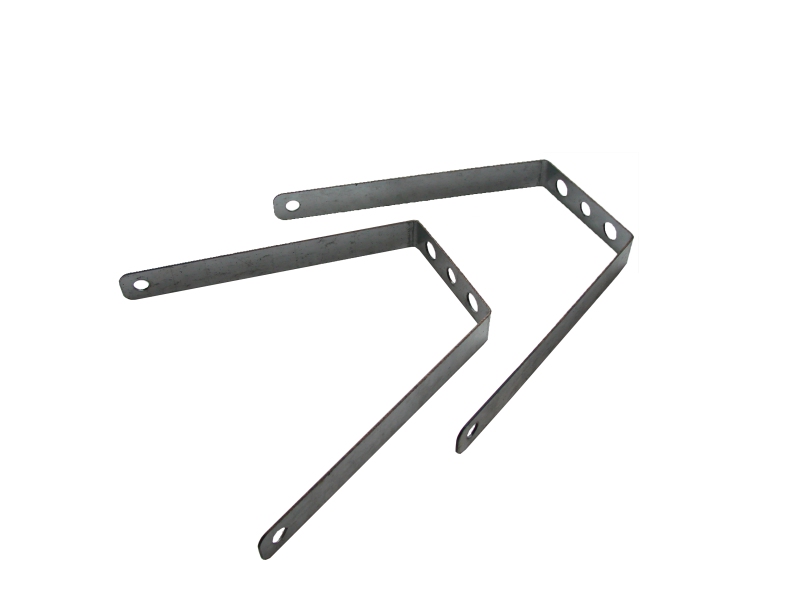

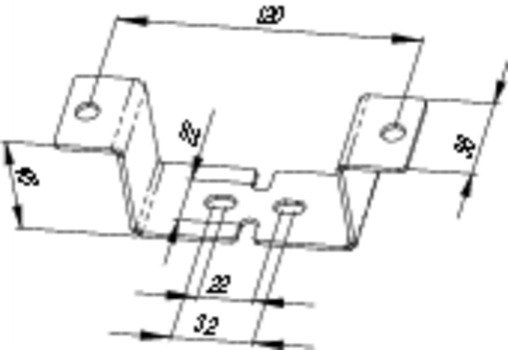

Скобы подвеса коробкой вверх 981202
Комплект креплений к потолку 981203
Кронштейн настенного крепления ЛСП 66 21 981204
Кронштейн настенного крепления ЛСП 66 981205

Варианты установки и крепежа

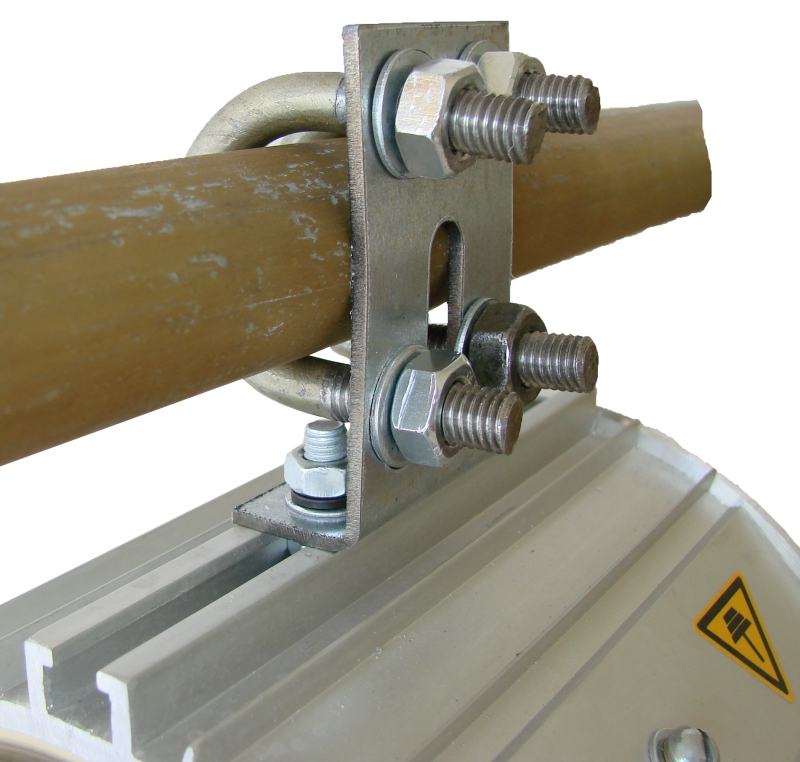

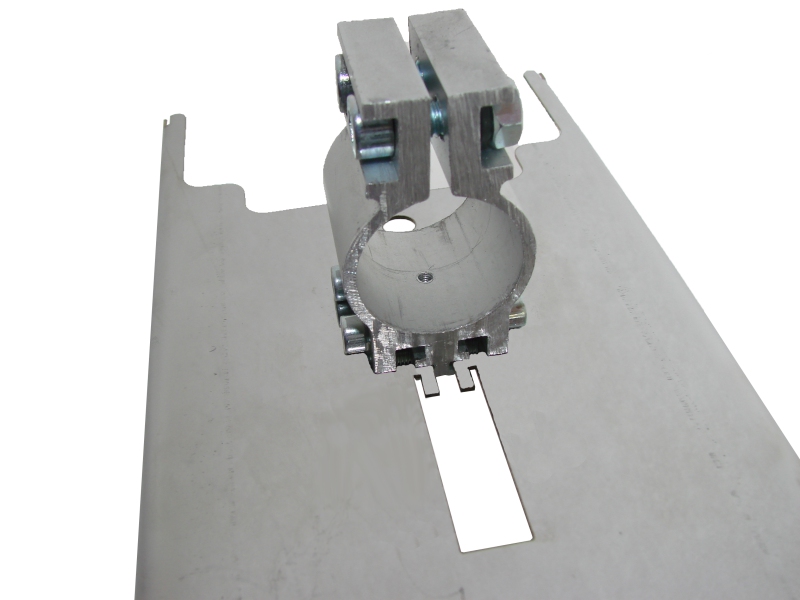

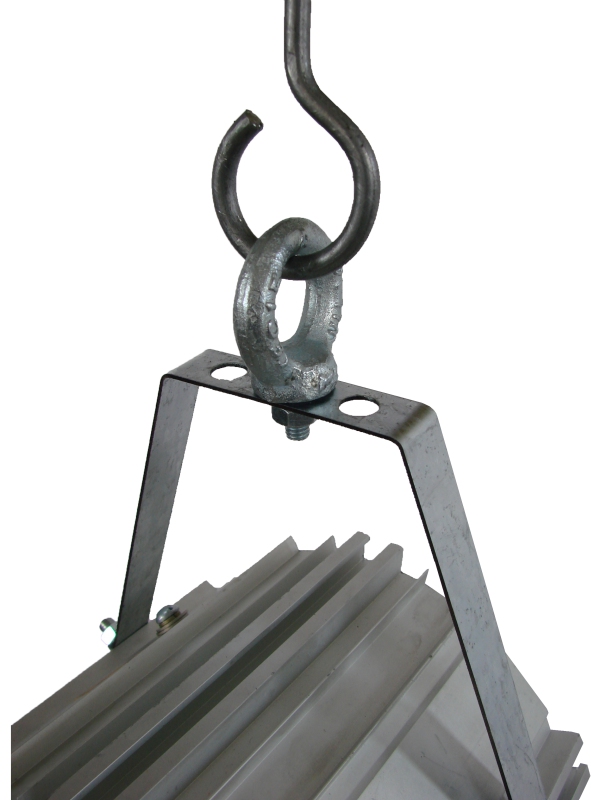

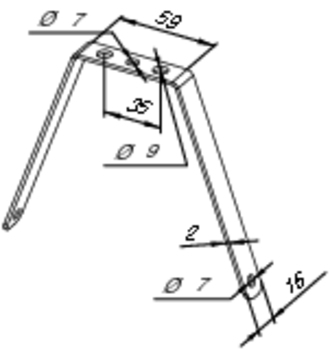

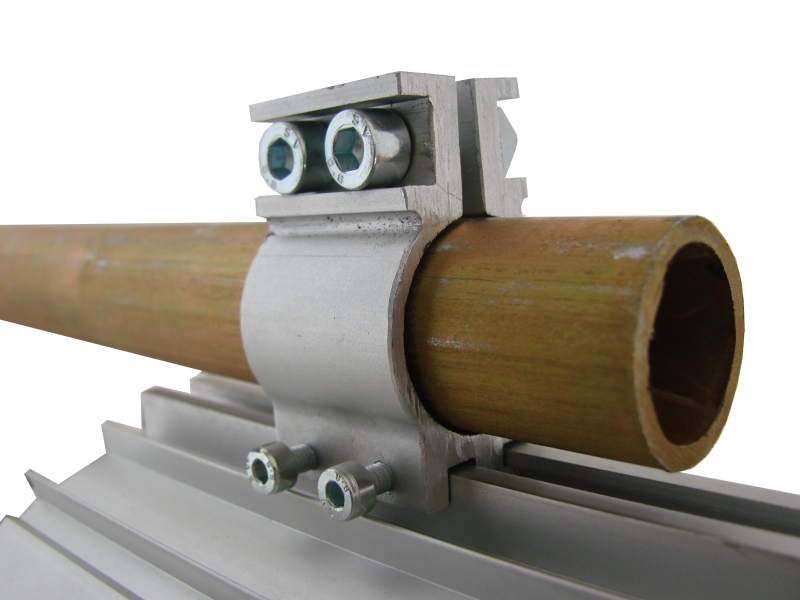

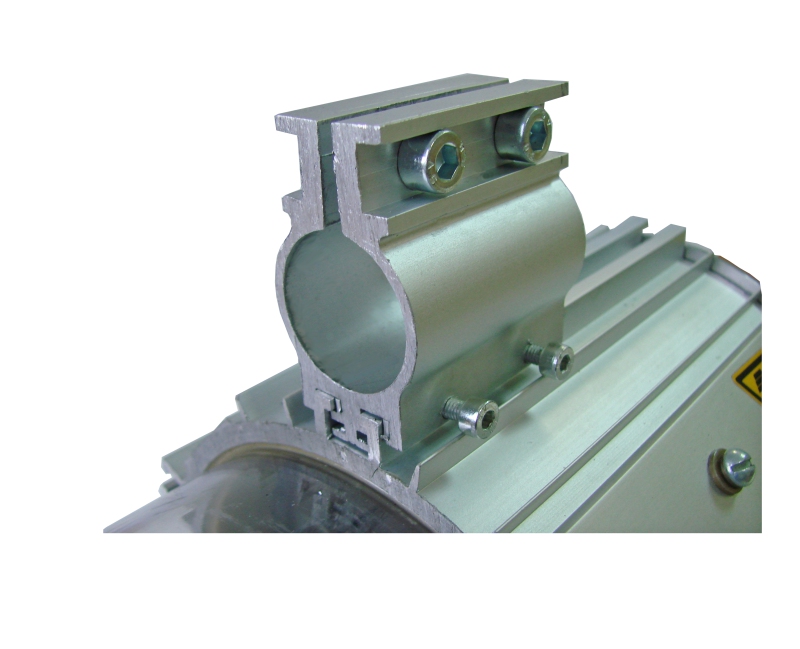

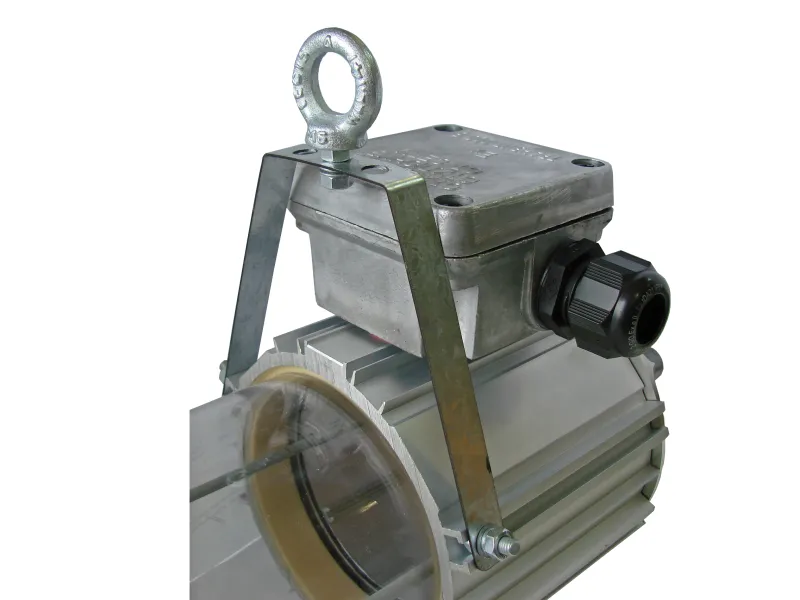

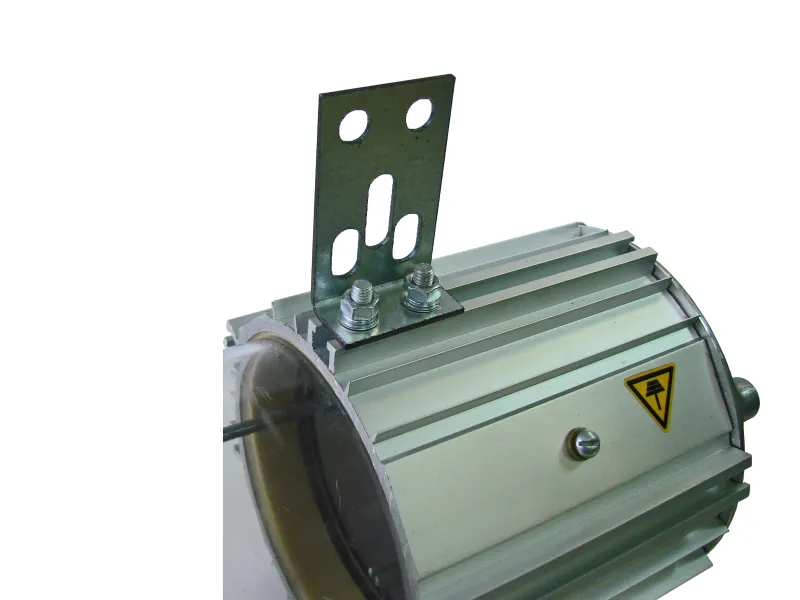

Крепление на рым-болт Крепление скобы к корпусу Крепление узла к корпусу Крепление узла к отражателю Крепление узла к трубе

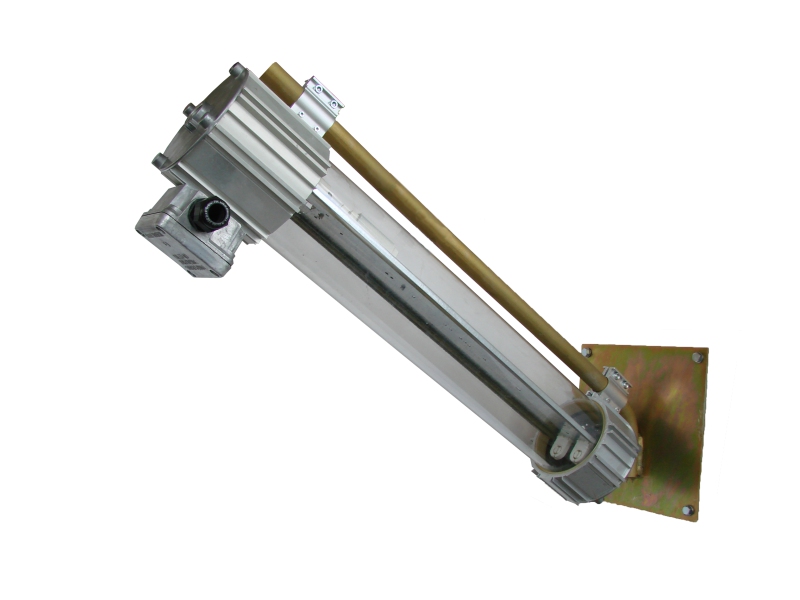

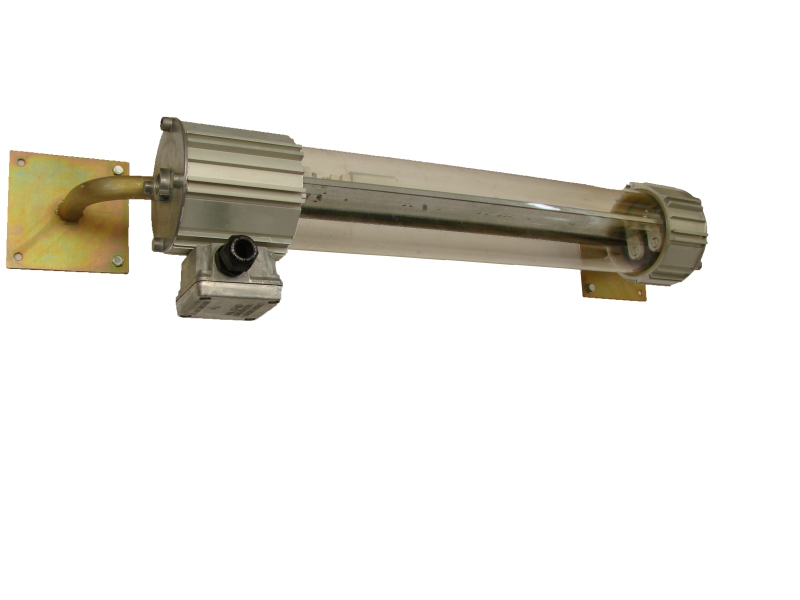

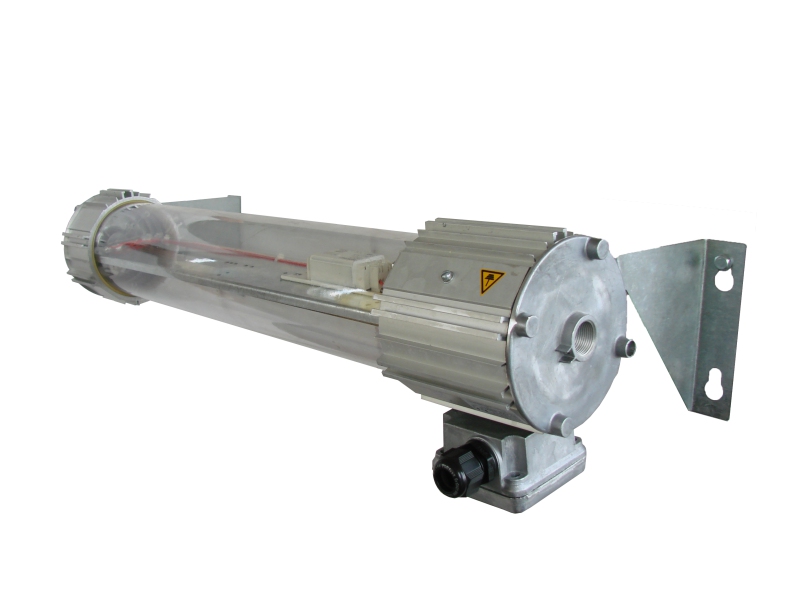

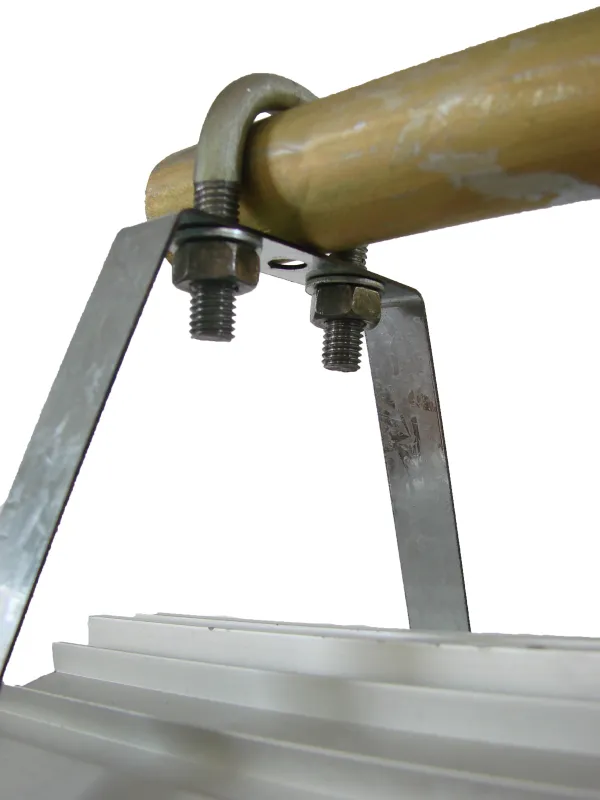

Крепление хомутами к трубе Крепление хомутами на трубу Подвес на крючки Светильник на кронштейне настенного крепления Светильник на парных кронштейнах настенного крепления

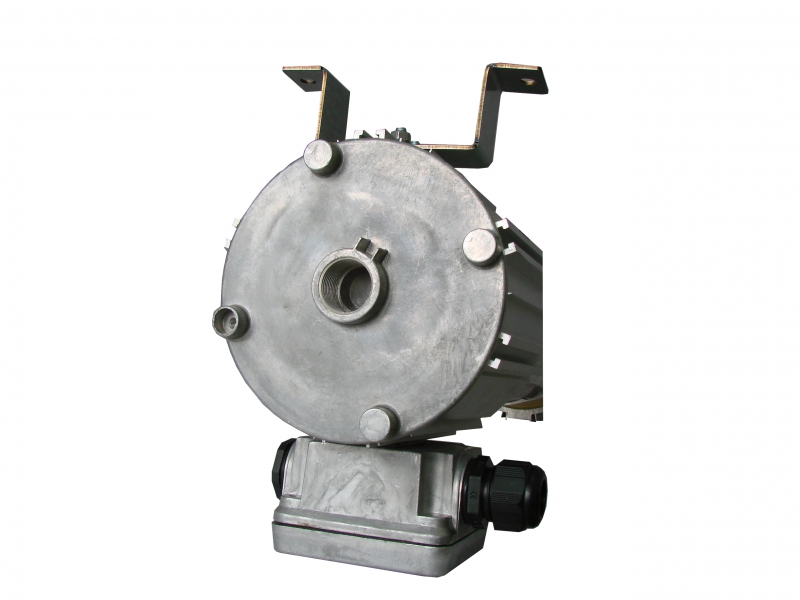

Светильник на скобах крепления к стене Светильник потолочной скобы к корпусу

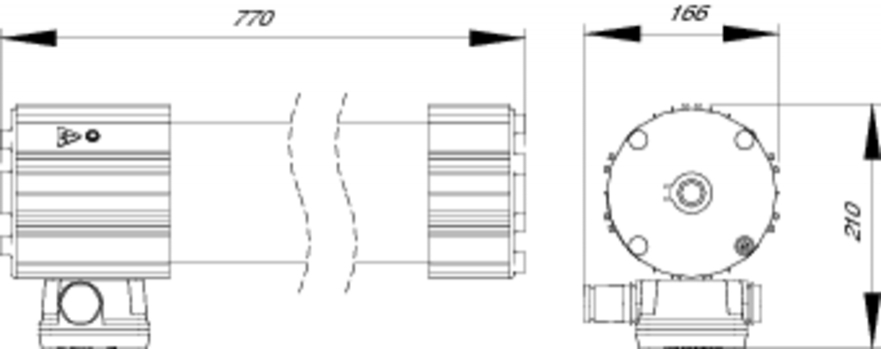

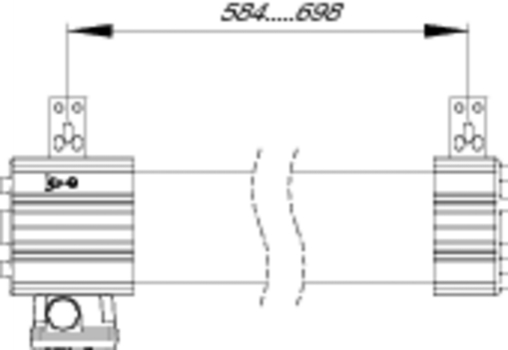

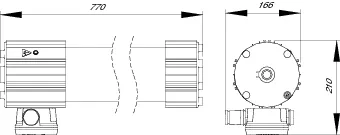

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыДиапазон рабочих температурМасса, кгТипоразмер
127073 ЛСП66 Ех Т5-1х13 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127074 ЛСП66 Ех Т5-2х13 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127075 ЛСП66 Ех Т5-3х13 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127076 ЛСП66 Ех Т5-1х14 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127077 ЛСП66 Ех Т5-2х14 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127078 ЛСП66 Ех Т5-3х14 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127079 ЛСП66 Ех Т5-1х24 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127080 ЛСП66 Ех Т5-2х24 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1
127081 ЛСП66 Ех Т5-3х24 Табло G5 1ExdsIIСT6 Х -20°С…+40°С 7,5 1

отправить заявку
