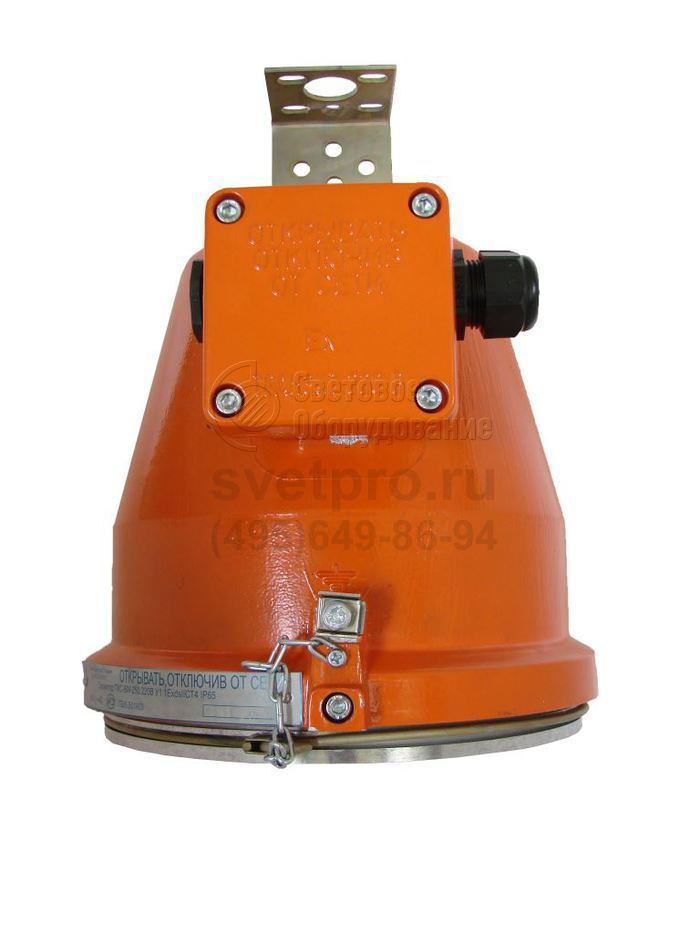

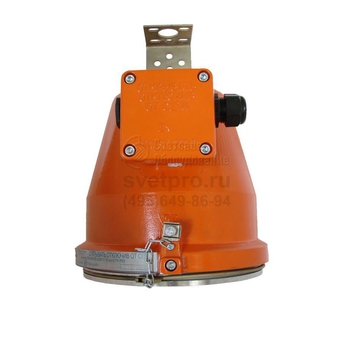

НСП43М-06 Д Направленный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-06 Д |
Мощность: | 18-36 Вт |
Световой поток: | 1980-3960 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НСП43М-06 Д применяются в помещениях и на наружных площадках предприятий нефтяной, газовой, химической, нефтехимической промышленности, деревообрабатывающих, лакокрасочных, текстильных предприятиях.
Вариант монтажа, предусмотренный базовой комплектацией, предусматривает установку на трубу с использованием универсальной скобы. Дополнительные аксессуары: поворотный и комбинированный подвес, серьга. Доступна установка встраиванием. Вводная коробка, установленная на корпусе, допускает тупиковый и транзитный монтаж изделия.
Взрывозащищенное исполнение – 1Ex d e IIC T6 Gb (для зон 1-го и 2-го класса) обеспечено взрывонепроницаемой оболочкой. В модельном ряду световой поток составляет: 1980–3960 лм, потребляемая мощность: 18, 24, 27, 36 Вт. Питающая сеть – однофазная переменного тока. ЭПРА поддерживает эффективное использование мощности (cosφ=0,85). Версии модификаций ориентированы на эксплуатацию в двух температурных диапазонах: -45°С – +40°С и -60°С – +40°С. По заявке нейтральная цветовая температура LED может быть изменена на теплую или холодную, что повлияет на количество излучаемого света.
Алюминиевый корпус и кольцо, обрамляющее боросиликатный колпак, объединяются по резьбе. Степень защиты IP65 обеспечена наличием резинового уплотнения. Отражатель сформирует защитный угол 15°.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 11 |
Срок службы | 10 лет |
Пример записи для заказа:
- 039001 Светильник НСП43М-06Д 18П.
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки -
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.

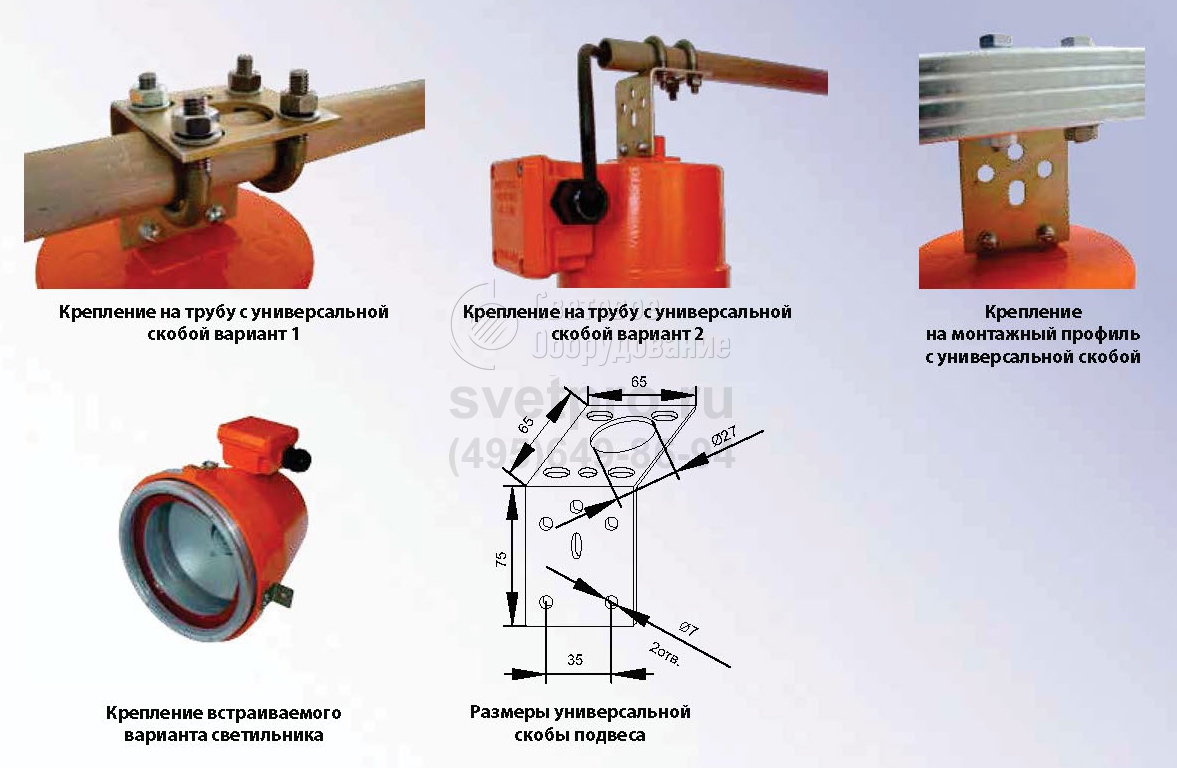

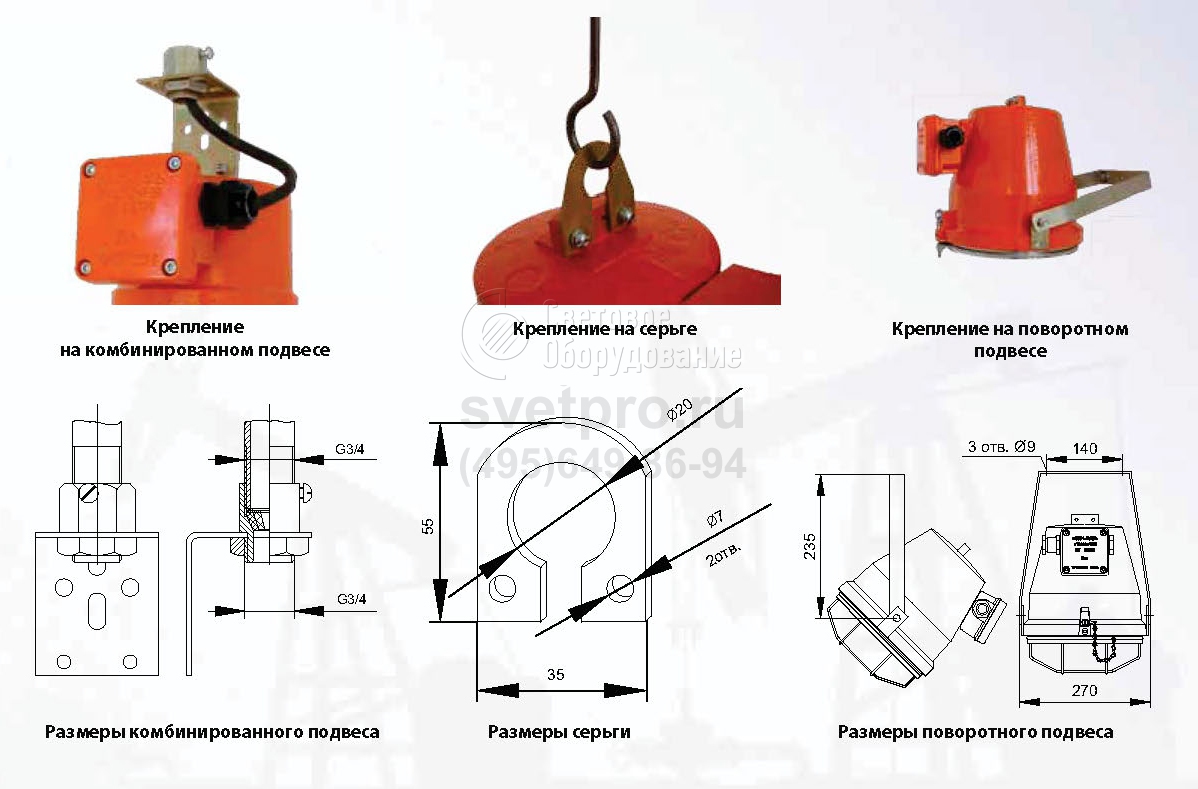

Варианты установки и крепежа

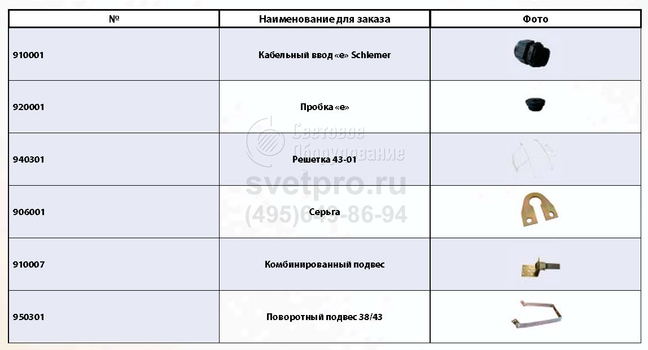

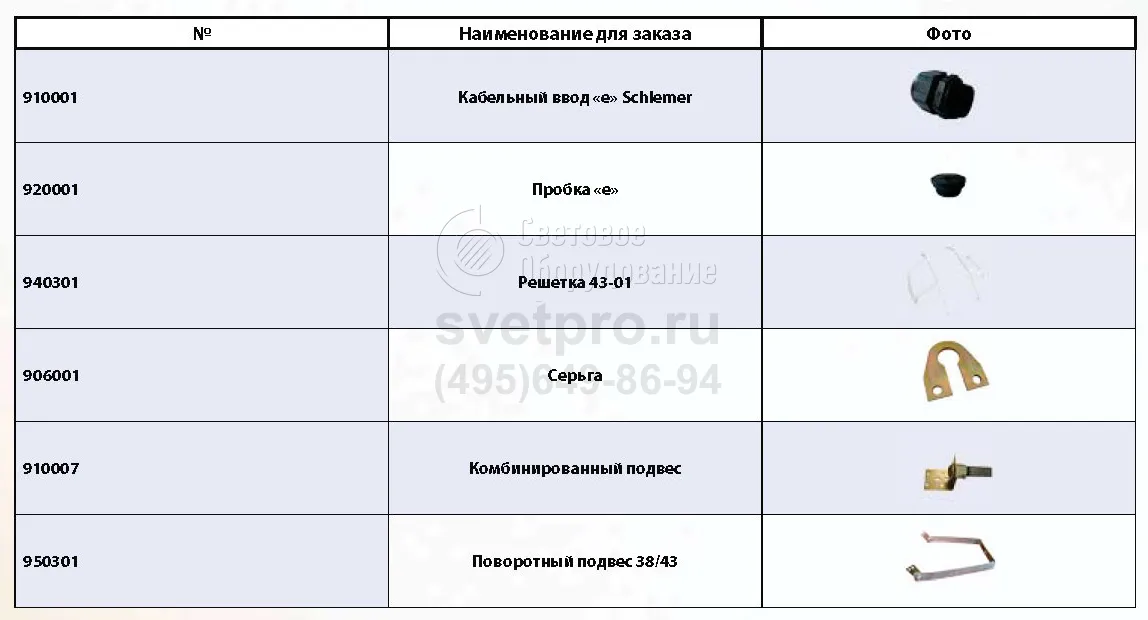

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

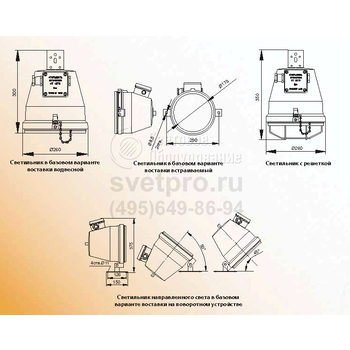

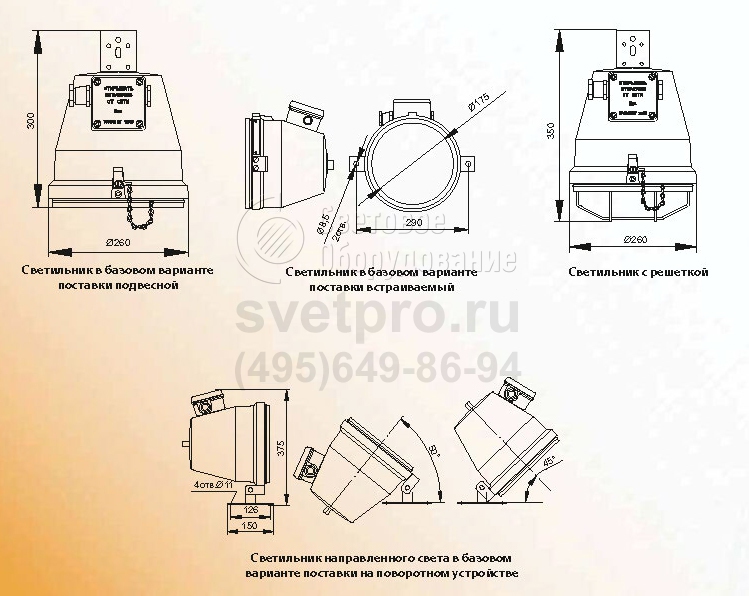

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Параметры питающей сети | Тип патрона | Тип лампы | Световой поток, Лм | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|---|
НСП43М-06Д 18П | 18 Вт | ~220, 50Гц | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-06Д 18П УХЛ1 | 18 Вт | ~220, 50Гц | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-06Д 24П | 24 Вт | ~220, 50Гц | - | Светодиоды | 2640 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-06Д 24П УХЛ1 | 24 Вт | ~220, 50Гц | - | Светодиоды | 2640 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-06Д 27П | 27 Вт | ~220, 50Гц | - | Светодиоды | 2970 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-06Д 27П УХЛ1 | 27 Вт | ~220, 50Гц | - | Светодиоды | 2970 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-06Д 36П | 36 Вт | ~220, 50Гц | - | Светодиоды | 3960 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-06Д 36П УХЛ1 | 36 Вт | ~220, 50Гц | - | Светодиоды | 3960 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-16Д 18П | 18 Вт | ~220, 50Гц | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-16Д 18П УХЛ1 | 18 Вт | ~220, 50Гц | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-16Д 24П | 24 Вт | ~220, 50Гц | - | Светодиоды | 2640 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-16Д 24П УХЛ1 | 24 Вт | ~220, 50Гц | - | Светодиоды | 2640 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-16Д 27П | 27 Вт | ~220, 50Гц | - | Светодиоды | 2970 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-16Д 27П УХЛ1 | 27 Вт | ~220, 50Гц | - | Светодиоды | 2970 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП43М-16Д 36П | 36 Вт | ~220, 50Гц | - | Светодиоды | 3960 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-16Д 36П УХЛ1 | 36 Вт | ~220, 50Гц | - | Светодиоды | 3960 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
