НПГ Опора несиловая прямостоечная граненая

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > НПГ Опора несиловая прямостоечная граненая
Область применения:
  • Опоры данной серии предназначены для освещения любых объектов.
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: НПГ
Установка: в подготовленный котлован.
Материал: Листовой металлопрокат
Нижний диаметр: 108-308 мм
Верхний диаметр: 60-100 мм
Вес: 27,5-428,0 кг
Высота: 3-16 м
Форма опоры: Граненая
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

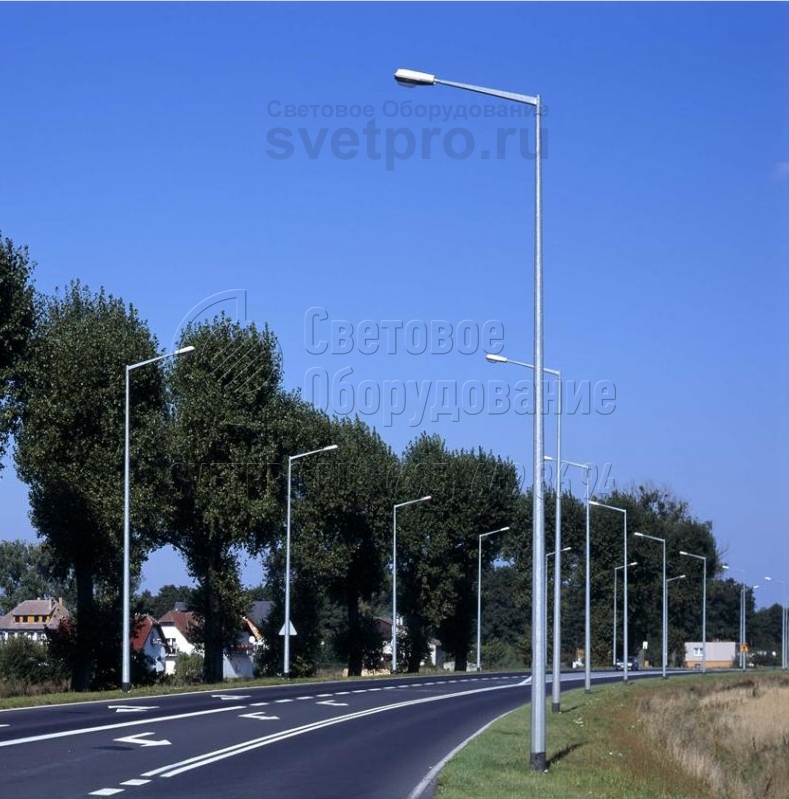

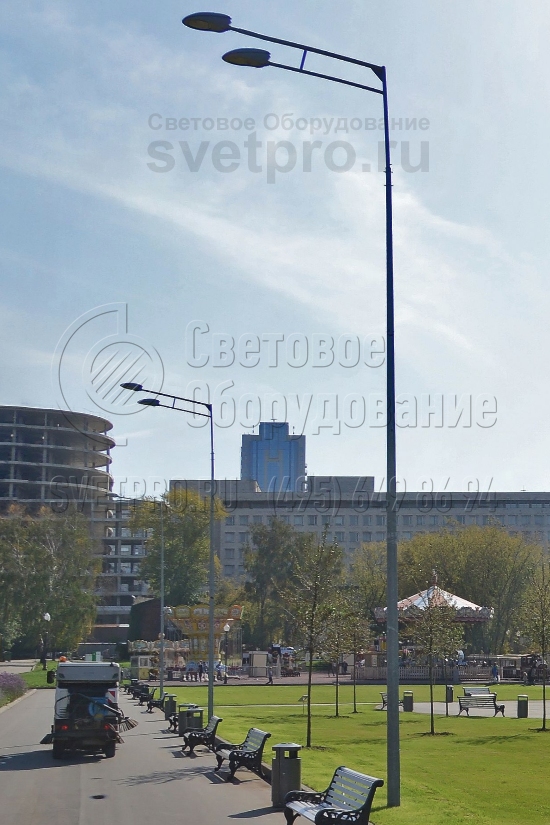

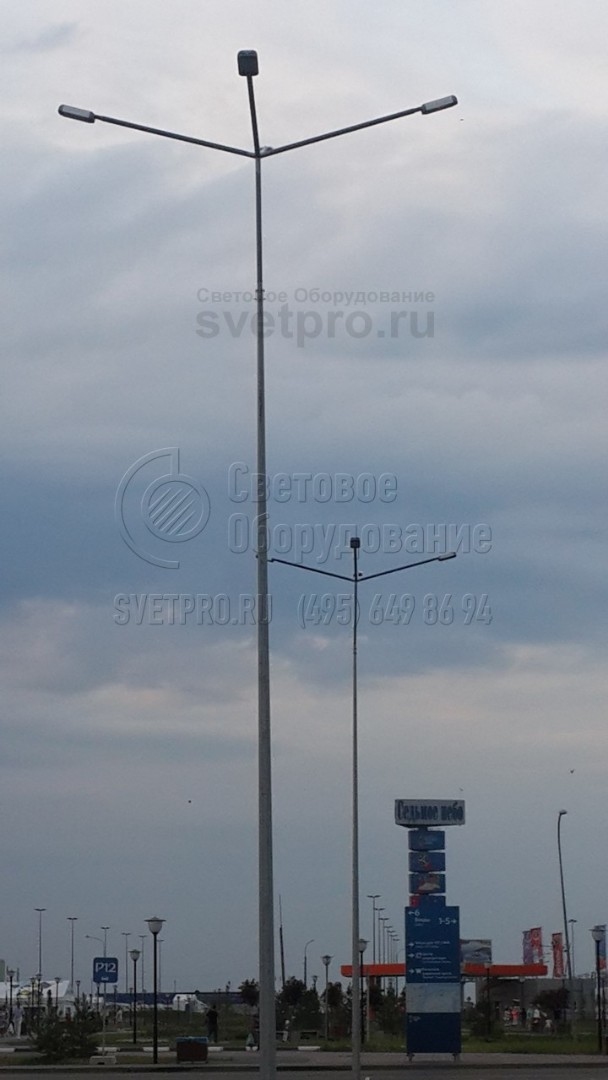

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыМасса*, кгОбозначение установочного места кронштейнаH, ммh1, ммDн, ммDв, ммВ, ммГ, мм
НПГ-3 НПГ-3,0/4,0-02-ц 27,5 Ф1 3000 1000 108 60 450 70
НПГ-4 НПГ-4,0/5,0-02-ц 36,0 Ф1 4000 1000 120 60 450 70
НПГ-5 НПГ-5,0/6,25-02-ц 72,5 Ф2, Ф3 5000 1250 144 75 450 80
НПГ-6 НПГ-6,0/7,25-02-ц 87,2 Ф2, Ф3 6000 1250 155 75 450 95
НПГ-7 НПГ-7,0/8,5-02-ц 112,0 Ф2, Ф3 7000 1500 169 75 450 95
НПГ-8 НПГ-8,0/9,5-02-ц 129,0 Ф2, Ф3 8000 1500 180 75 450 95
НПГ-9 НПГ-9,0/11,0-02-ц 159,0 Ф2, Ф3 9000 2000 196 75 450 120
НПГ-10 (верх. 75 мм) НПГ-10,0(75)/11,5-02-ц 170,0 Ф2, Ф3 10000 1500 202 75 450 120
НПГ-10 (верх. 100 мм) НПГ-10,0(100)/11,5-02-ц 203,0 Ф4, Ф5 10000 1500 226 100 450 120
НПГ-12 НПГ-12,0/14,0-02-ц 265,0 Ф4, Ф5 12000 2000 254 100 434 117
НПГ-14 НПГ-14,0/17,0-02-ц 393,0 Ф4, Ф5 14000 3000 289

100

434 117
НПГ-16 НПГ-16,0/19,0-02-ц 428,0 Ф4, Ф5 16000 3000 308 100 434 117

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

ОПИСАНИЕ

Опоры НПГ представляют собой несиловые прямостоечные конструкции с граненым стволом. Это оборудование предназначено для размещения различных светильников. Крепления опор рассчитаны на поддержку осветительных приборов на высоте до шестнадцати метров. Тип опор НПГ используются с целью освещения улиц и дорог, дворов и микрорайонов, мостов, эстакад и других объектов городской территории.

Конструкция опор НПГ

Опоры изготовлены из стальных листов, толщина которых зависит от условий эксплуатации. Это восьмигранные конструкции, поверхность которых обработана способом горячего цинкования, позволяющим защитить опоры от негативного воздействия внешней среды и значительно продлить срок их службы.

Если условия применения опоры требуют ее эстетичного внешнего вида, конструкция может покрываться эмалью.

Для установки прямостоечных опор сначала подготавливают земляной котлован. Затем в него устанавливают конструкцию и заливают ее бетоном. Тип состава бетона и параметры котлована зависят от грунта и особенностей территории использования опор. При необходимости на них могут быть укреплены дополнительные консоли.

НАЗНАЧЕНИЕ

На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Имеется также возможность использовать опоры с увеличенным размером верхней части (с Dв = 100мм) в качестве промежуточных для подвеса СИП (обязательно согласовывать с изготовителем).
Категорически не допускается использование опор данной серии в качестве силовых.

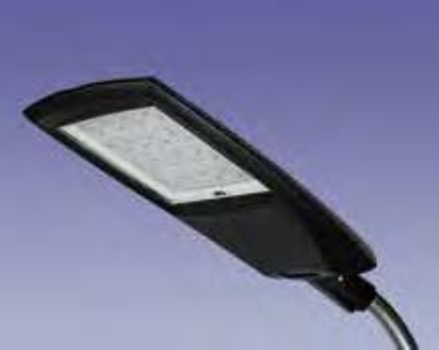

Светодиодный светильник – GALAD Урбан LED

  • Мощность 27-306 Вт
  • Степень защиты – IP66
  • Безинструментальное обслуживание
  • Заменяемые элементы конструкции
  • Автоматическое отключение от сети при открытии крышки

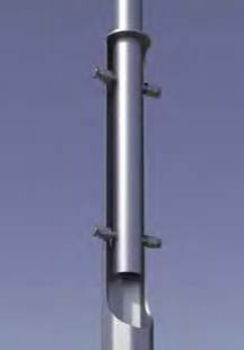

Кронштейн «Стандарт» (серия 1)

  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой).
  • За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).
  • Кронштейн выполнен в классическом дизайне и может нести до четырех светильников.

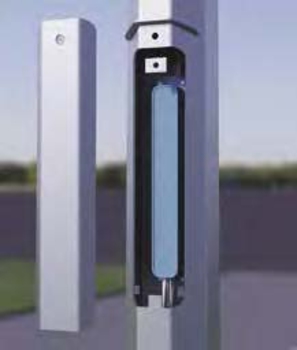

Ревизионный лючок

  • В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих.
  • Лючок имеет специальный козырек, что исключает проникновение воды внутрь опоры при обслуживании в дождливую погоду.
  • Опора предусматривает подземный подвод питания через окна в подземной части опоры.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый элемент указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Преимущества

  • В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Опора имеет малый вес, что облегчает еe доставку и установку.
  • Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.
  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

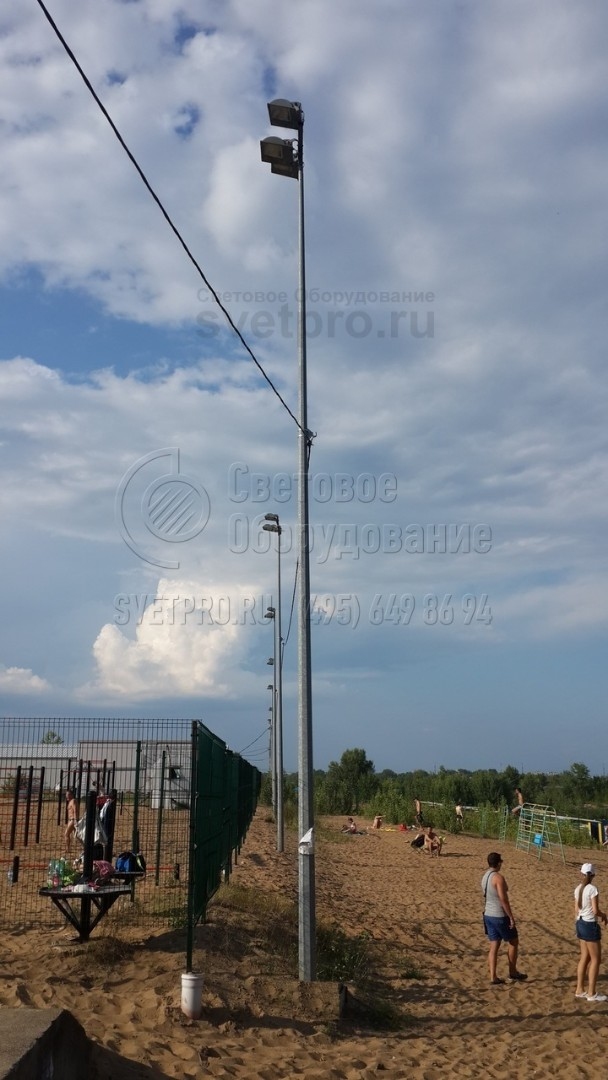

Фото с объектов
