НПГ-10 Опора несиловая прямостоечная граненая высота 10 метров
Цена*:
50 006
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НПГ-10 – граненая опора несилового типа, подходящая для размещения светотехники с целью создать должный уровень освещения на производственных и общественных объектах, в жилых кварталах, парковых зонах, загородных поселках и других открытых территориях. Основное место установки конструкции высотой 10 м – автомобильные трассы, независимо от интенсивности движения. Для создания оптимальной освещенности светотехника устанавливается на кронштейны.
Основной материал для изготовления граненых опор НПГ-10 – стальной металлопрокат, из которого формируется восьмигранная конструкция. Края изделия свариваются двойным швом, образуя внутреннее пространство, применяемое для прокладки токоведущего кабеля к светильникам. Для защиты изделия от негативного воздействия окружающих факторов металл обрабатывается горячим цинкованием. Образованный на поверхности слой цинка создает надежную защиту от ржавчины, увеличивая срок эксплуатации столба.
Опора устанавливается в котлован, который после ее выравнивания заливается бетоном.

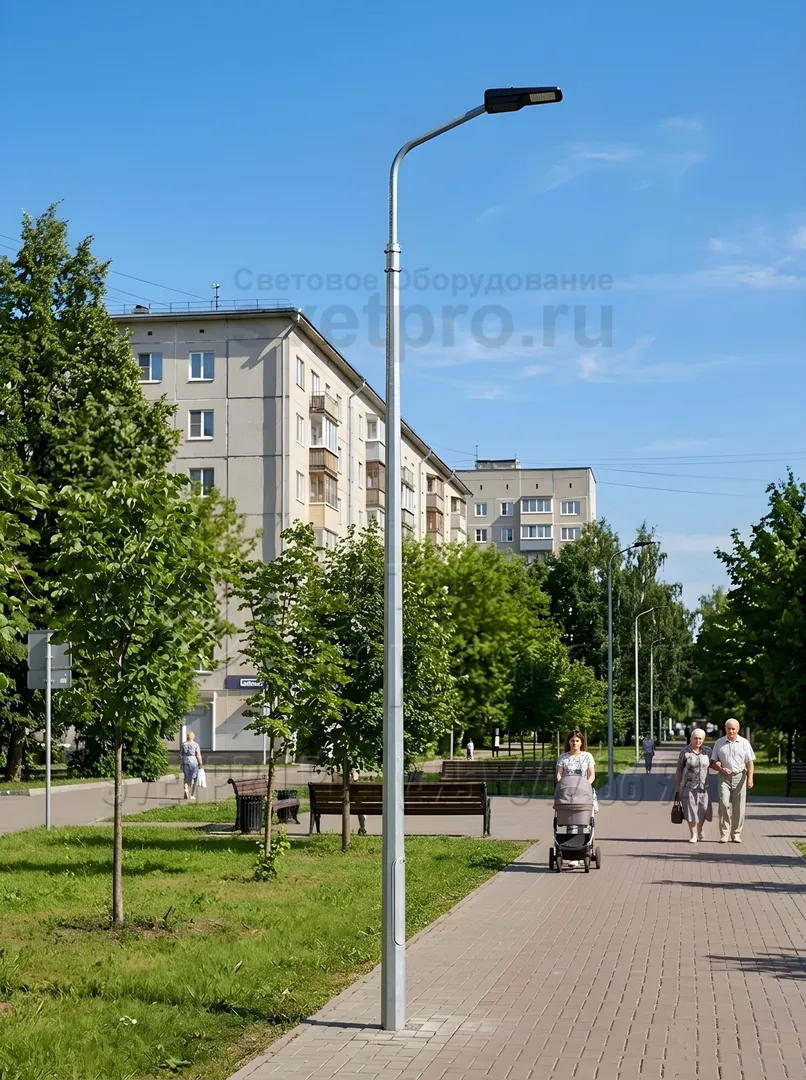

Фото с объектов

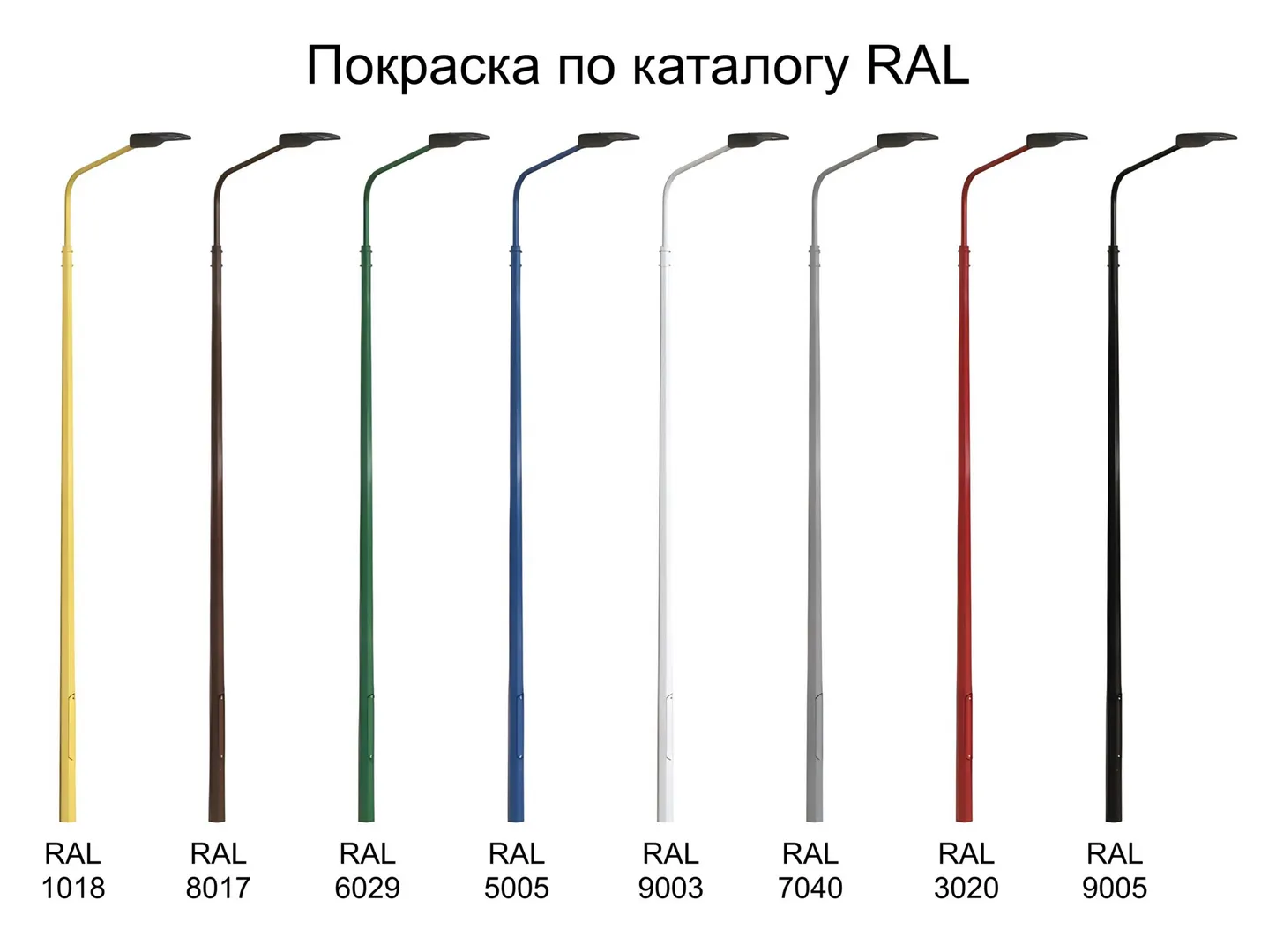

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НПГ-10 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 202/226 мм |
| Верхний диаметр: | 75/100 мм |
| Вес: | 170,0/203,0 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-10,0(75)/11,5-02-ц | 50 006 ₽ | 170,0 | Ф2, Ф3 | 10000 | 1500 | 202 | 75 | 450 | 120 |
| НПГ-10,0(100)/11,5-02-ц | 59 712 ₽ | 203,0 | Ф4, Ф5 | 10000 | 1500 | 226 | 100 | 450 | 120 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

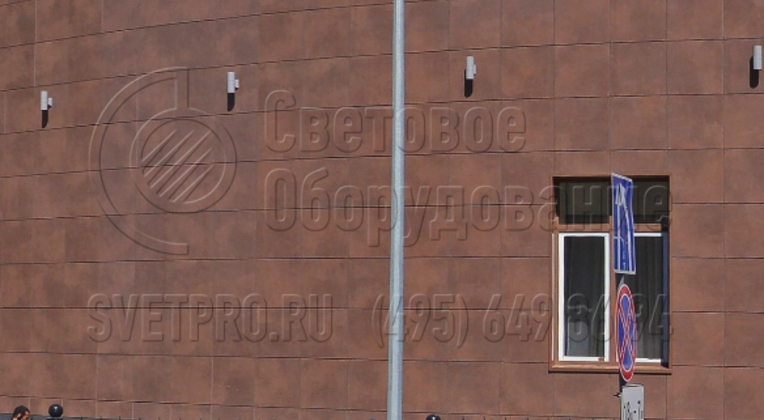

1. -

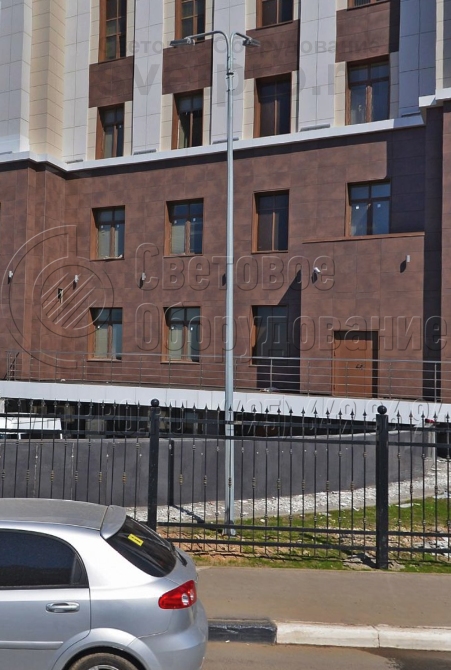

2. -

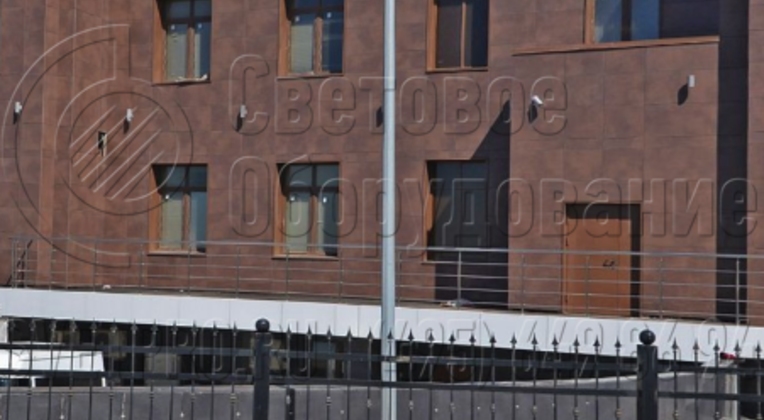

3. -

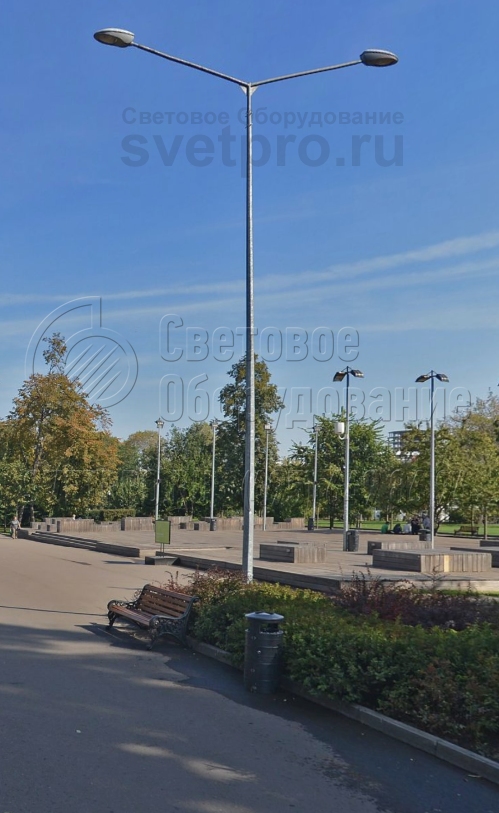

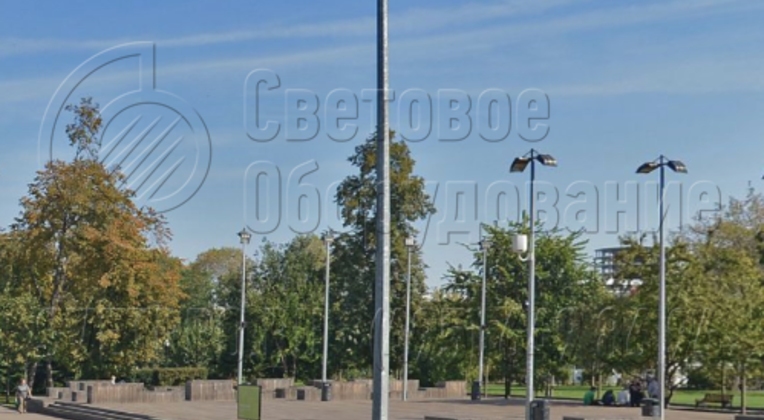

4. Подсветка зоны отдыха в сквере перед Московским Гуманитарно‐экономическим институтом. -

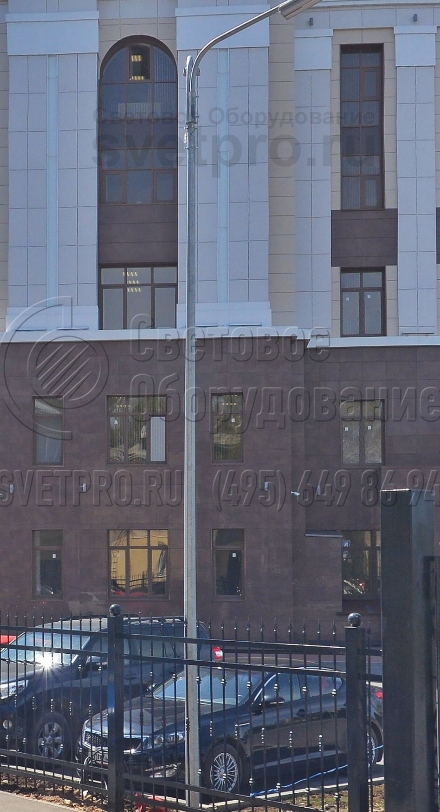

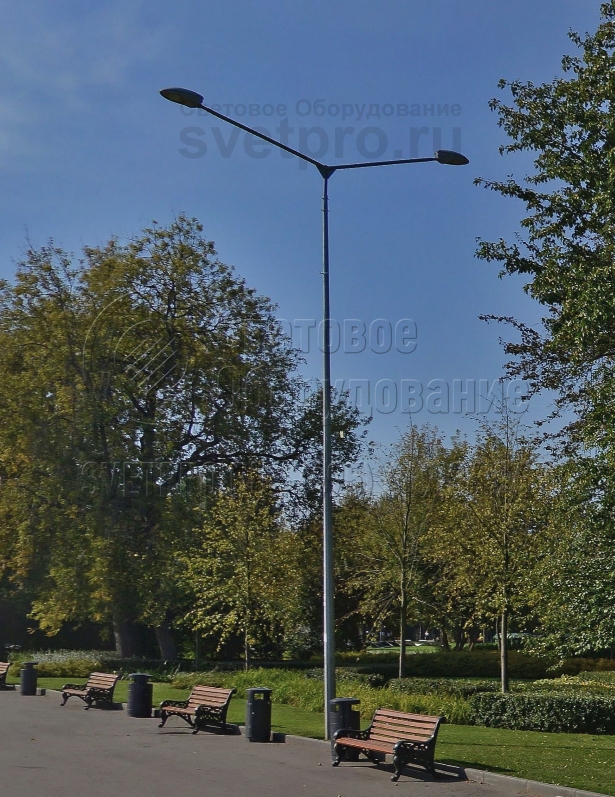

5. Освещение дорожек в парке отдыха. -

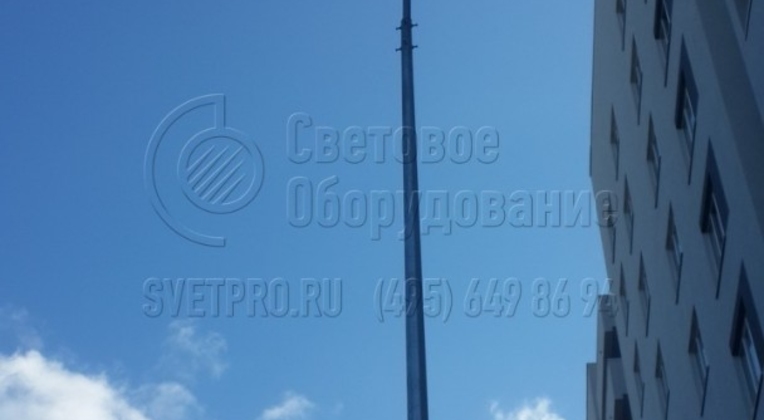

6. Освещение дворовых территорий и подъездных дорог к жилым домам. -
7. Освещении территории Международного коммерческого арбитражного суда в Нижнем Новгороде. -
8. Освещении парковки автомобилей Международного коммерческого арбитражного суда в Нижнем Новгороде. -

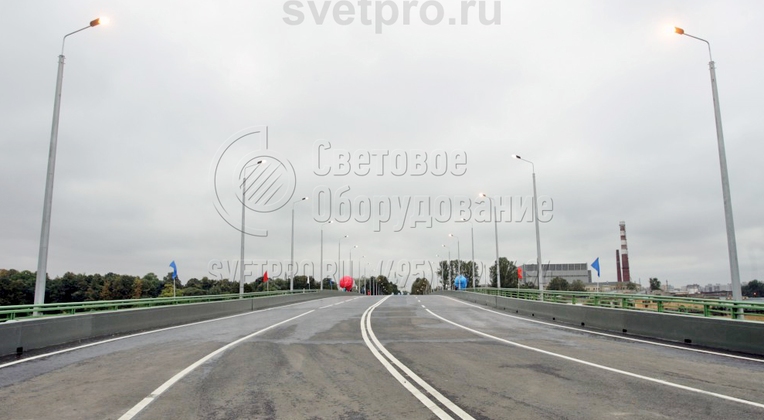

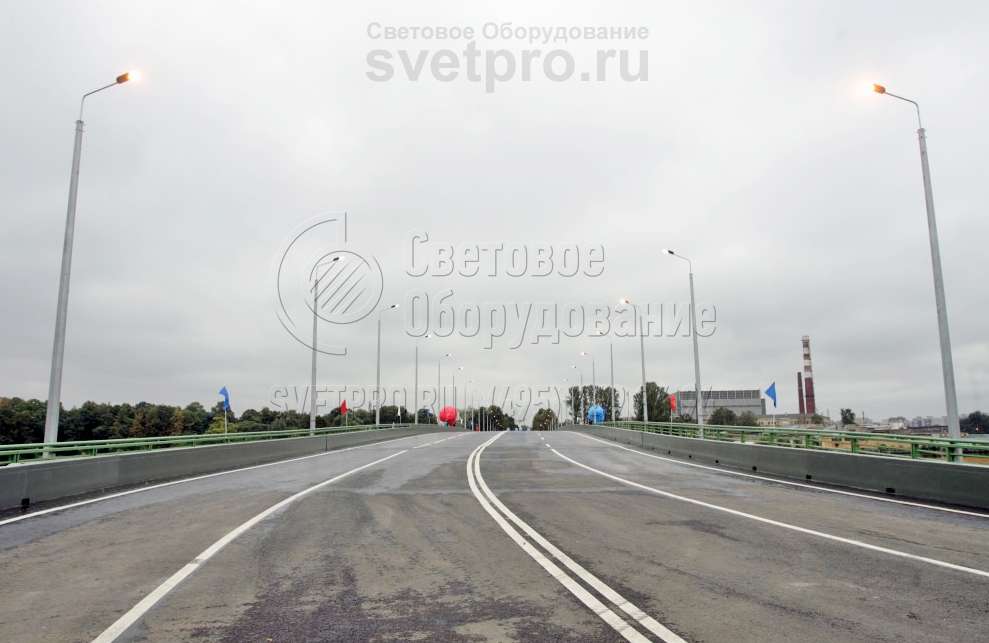

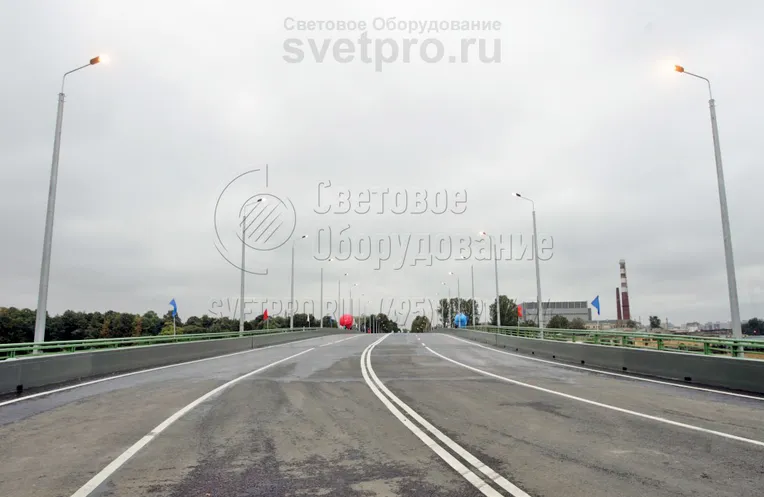

9. Освещение эстакады г. Муром. -
10. Освещении территории Международного коммерческого арбитражного суда в Нижнем Новгороде.
