НПГ-3 Опора несиловая прямостоечная граненая высота 3 метра
Цена*:
8 089
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора НПГ-3 – прямостоечная граненая конструкция высотой 3 м, предназначенная для установки светотехники невысокой мощности. Монтируется для создания освещения городских микрорайонов, набережных, автомагистралей, детских площадок, жилых районов.
Модель опорных конструкций выполняется из стального проката, сворачиваемого в восьмигранный конус специальным прессом. Образуемые грани выступают ребрами жесткости, придавая столбу требующуюся устойчивость. После гибки лист проваривается двойным швом. Внутри опора имеет пустотную структуру, это пространство используется с целью подвода к фонарям питающего кабеля. В процессе производства стальной лист подвергается горячему цинкованию для защиты изделия от ржавчины и увеличения срока службы опорной конструкции. Для декоративных целей поверхность столба может дополнительно покрываться краской любого цвета по каталогу RAL.
НПГ-3 вкапывается в заранее подготовленный котлован, после чего выравнивается и бетонируется. Установка светотехники в верхней части столба осуществляется на кронштейны.

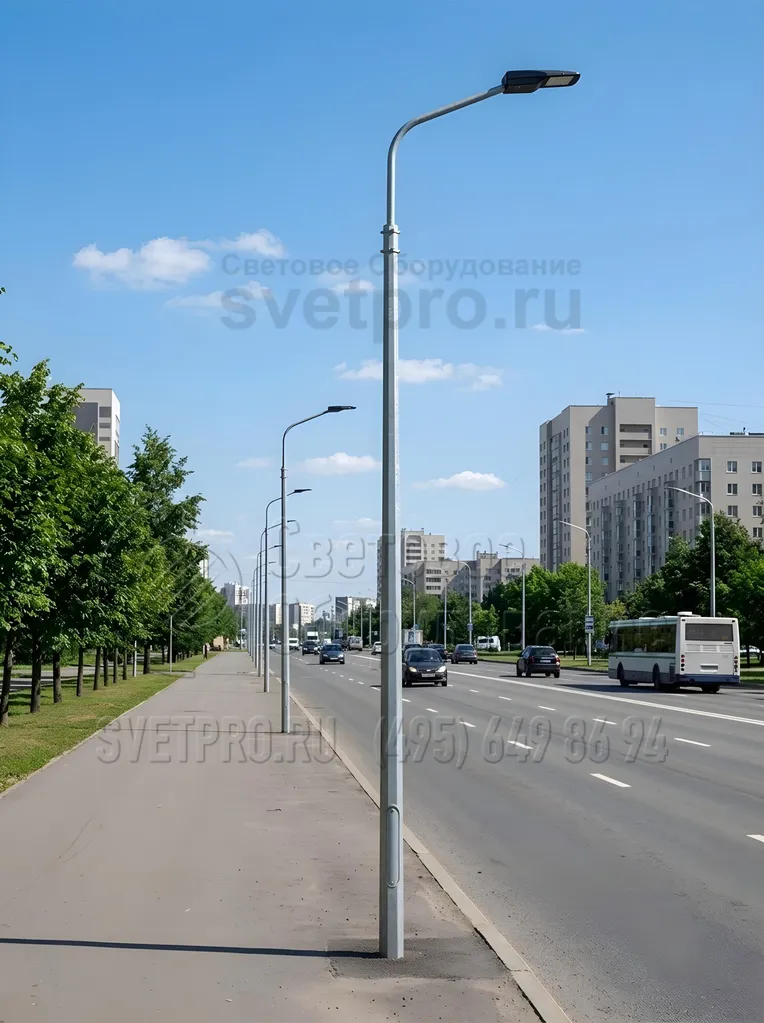

Фото с объектов

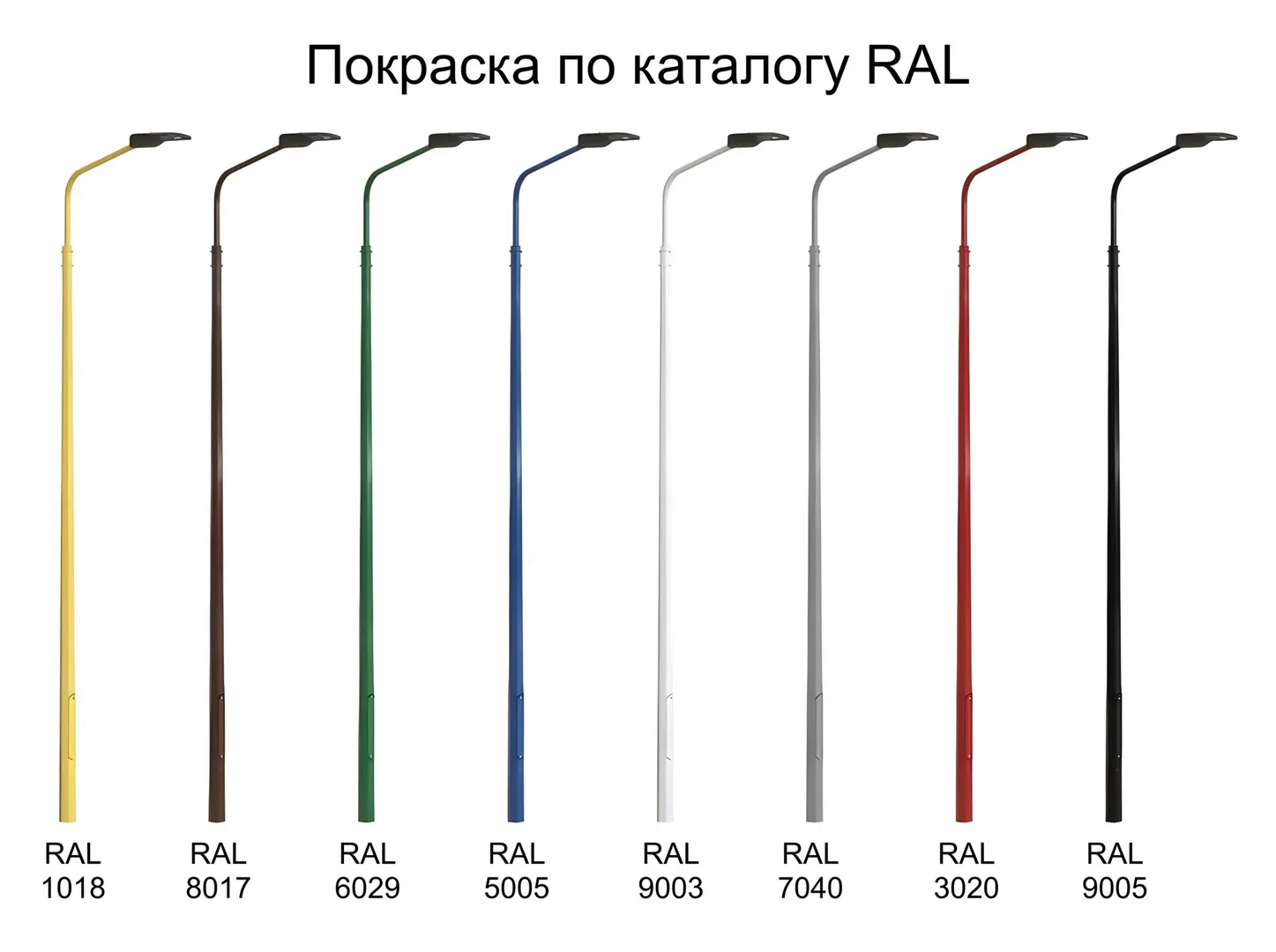

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПГ-3 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 108 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 27,5 кг |
| Высота: | 3 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-3,0/4,0-02-ц | 8 089 ₽ | 27,5 | Ф1 | 3000 | 1000 | 108 | 60 | 450 | 70 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?

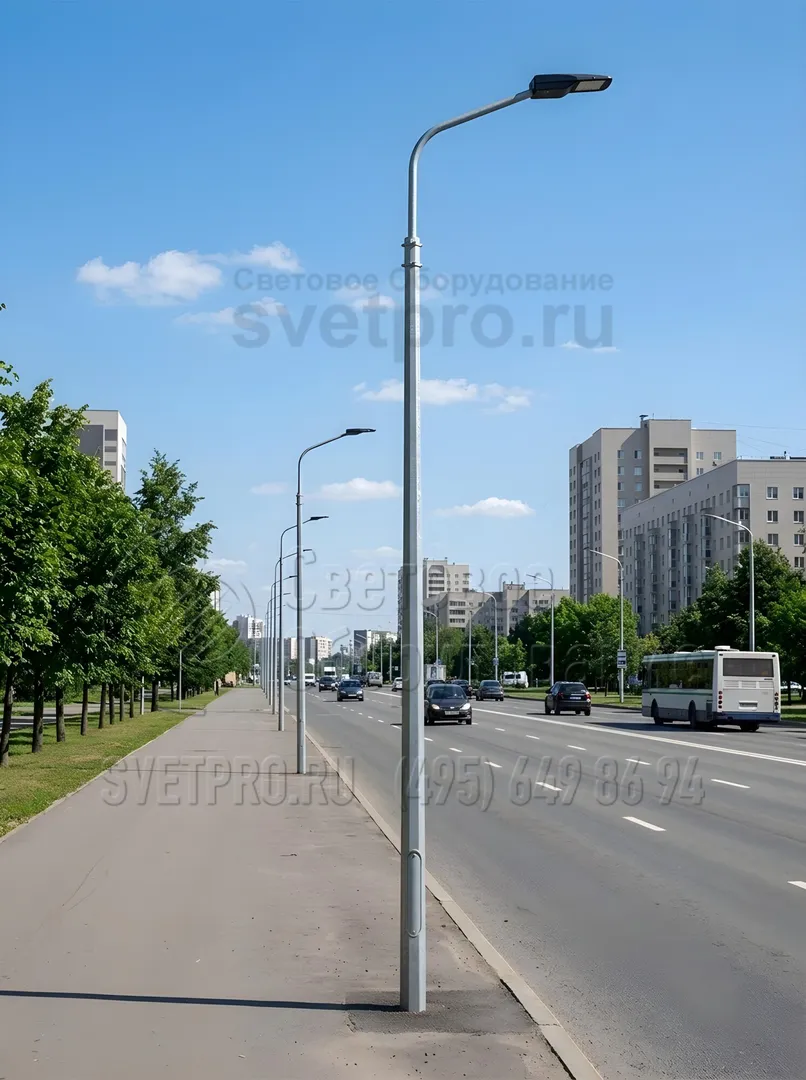

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

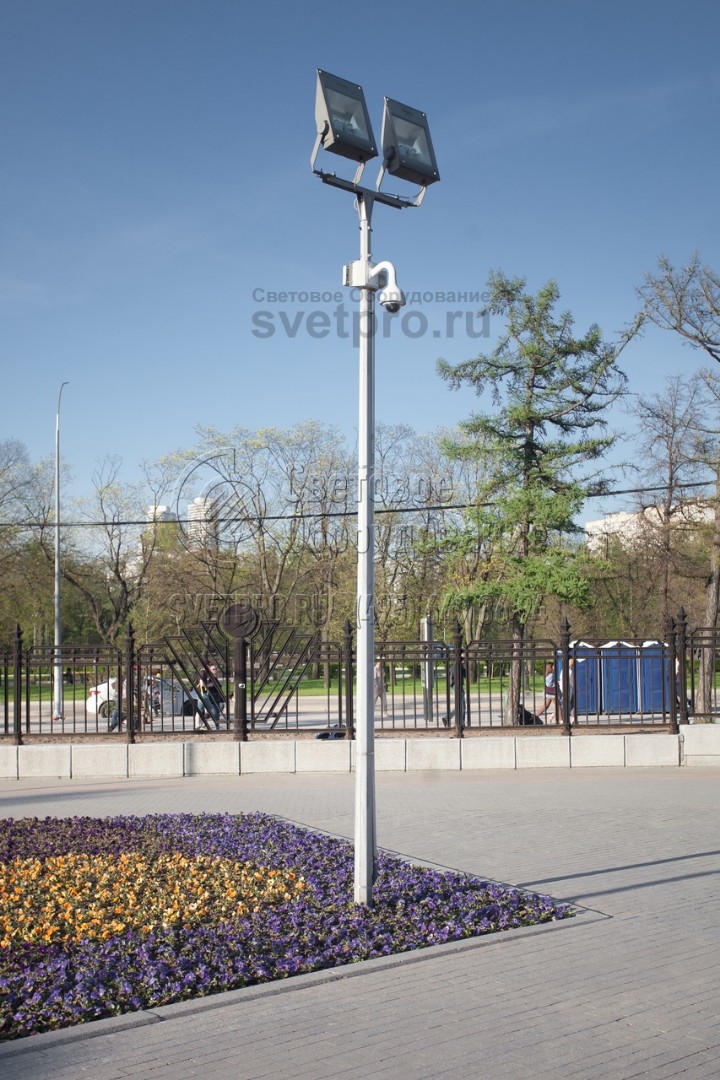

4. Опора НПГ‐3 для размещения прожекторной подсветки фасадов зданий, а также для размещения систем видеонаблюдения «Безопасный город».
