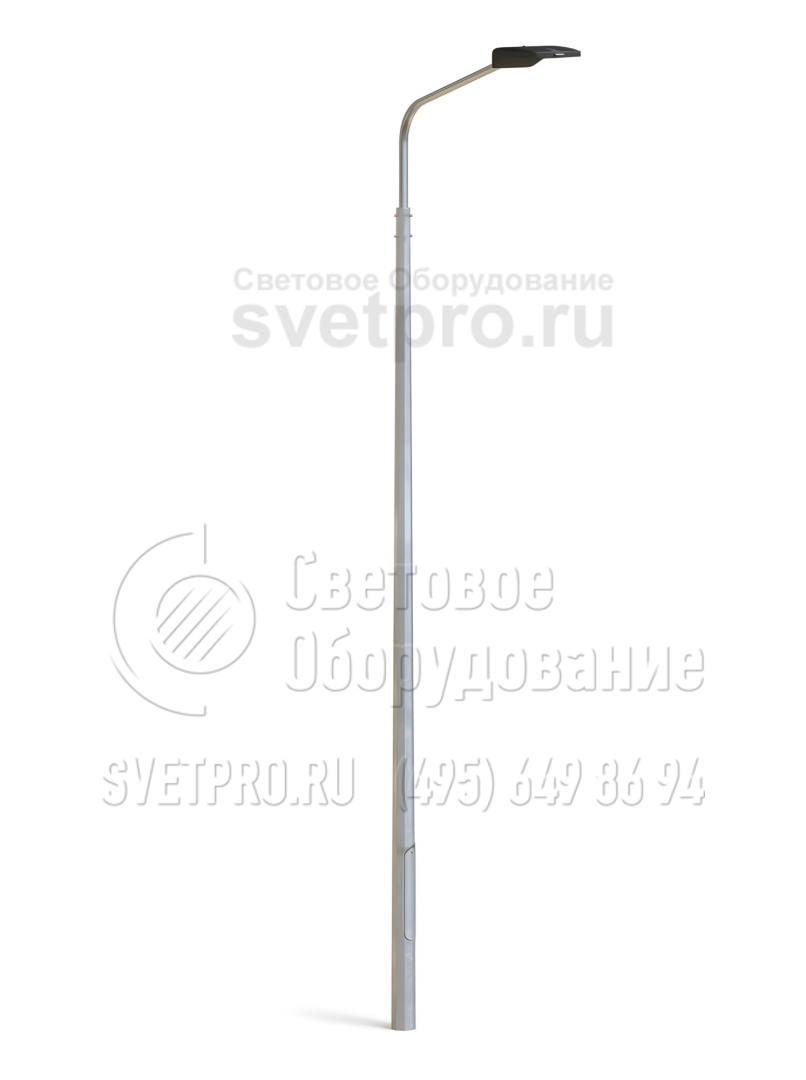

НПГ-8 Опора несиловая прямостоечная граненая высота 8 метров
Цена*:
37 945
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НПГ-8 – монолитные несиловые конструкции высотой 8 м, устанавливаемые для организации наружной подсветки на участках автодорог и других объектах городской инфраструктуры. Их размещают в парковых зонах, жилых микрорайонах, на промышленных территориях, возле общественных и административных зданий. За счет единой конструкции транспортировка опор вызывает определенные сложности, но гарантирует хорошую устойчивость и надежность.

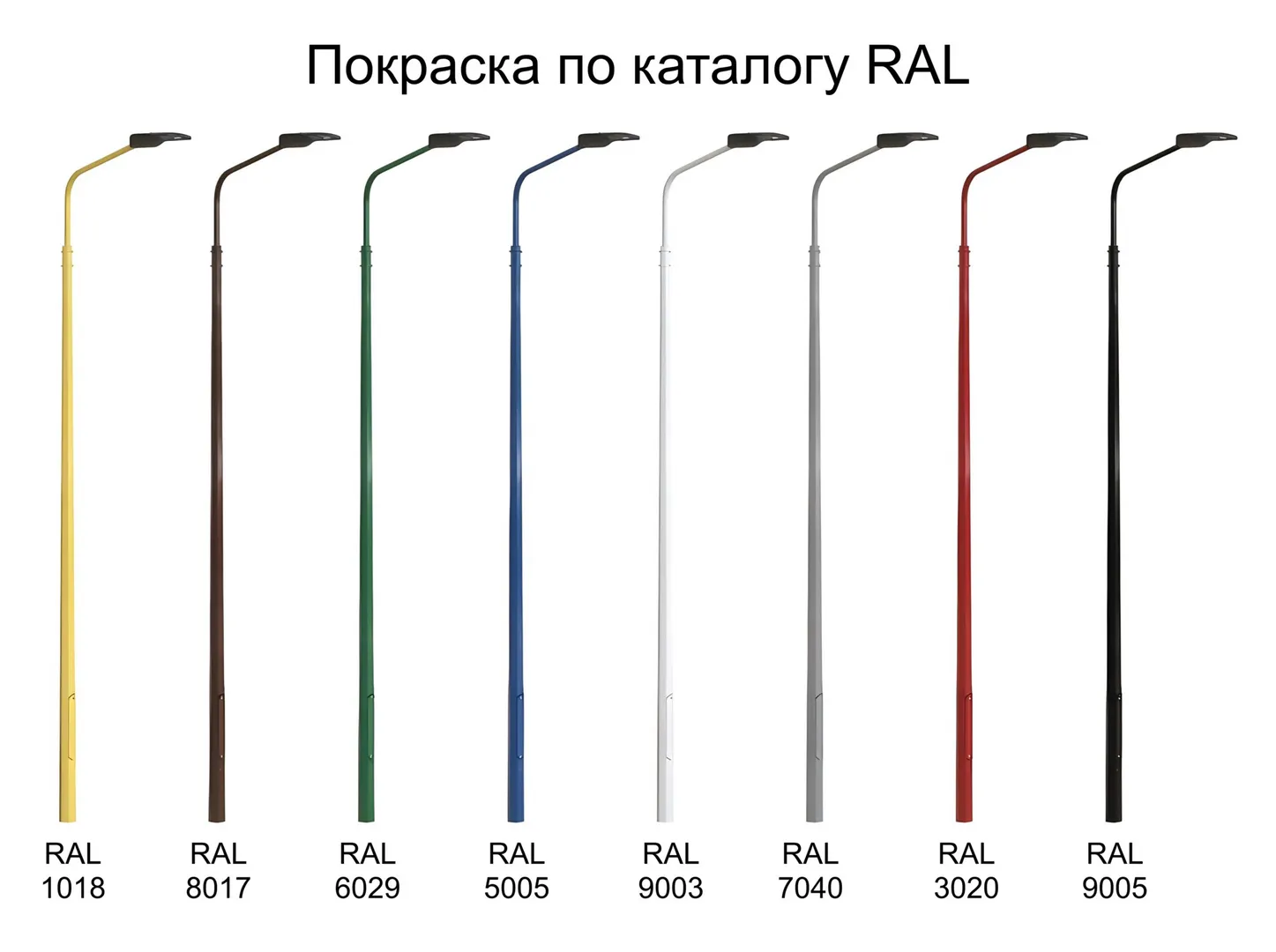

Изготовление опор выполняется из стального проката, сгибаемого прессом в конус с восемью гранями. Края изделия свариваются двойным швом, образуя внутри полость для подвода питающего провода к размещаемым сверху светильникам. Установка прожекторов выполняется на кронштейнах. Защита изделия от коррозии обеспечивается обработкой металла горячим цинкованием. Возможна дополнительная покраска для улучшения декоративных свойств.
Столбы монтируются в грунт в подготовленный котлован с последующим бетонированием места установки.

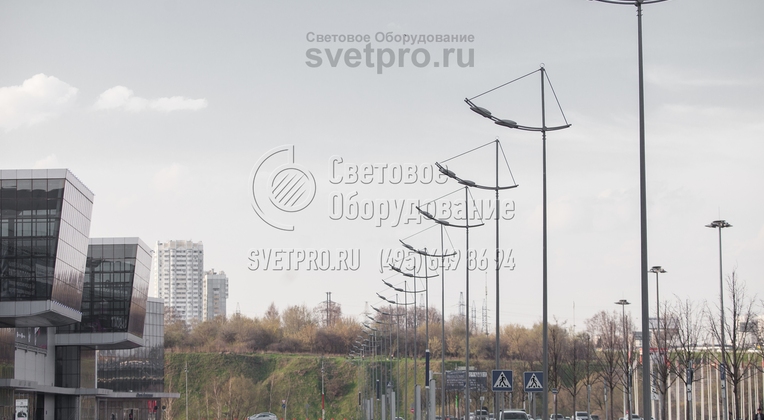

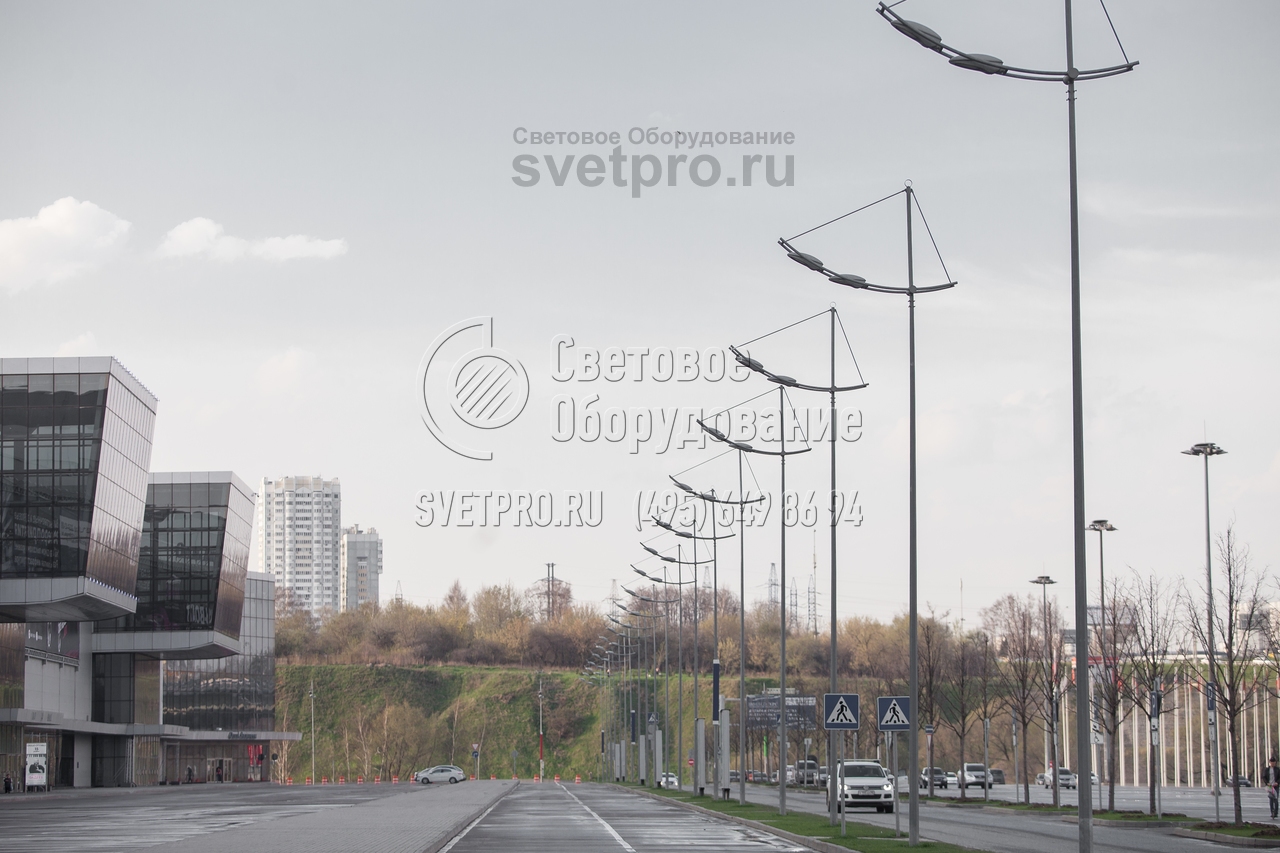

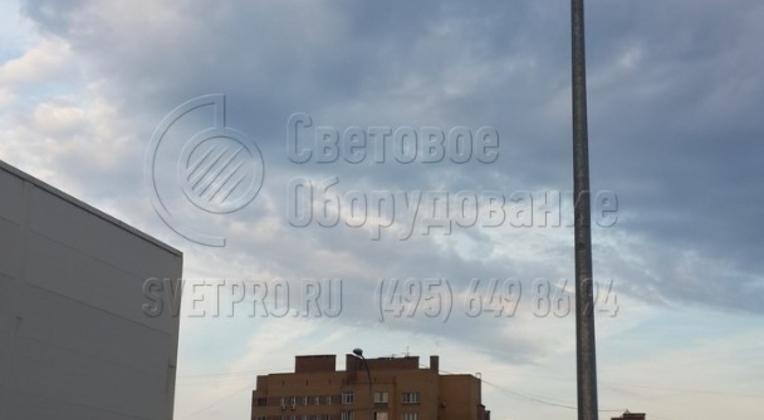

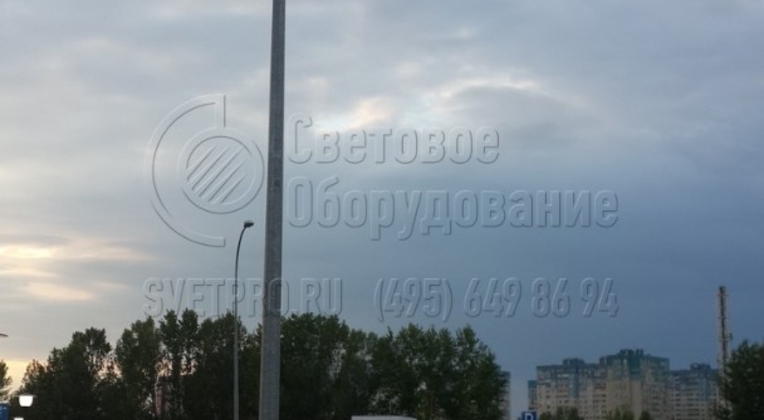

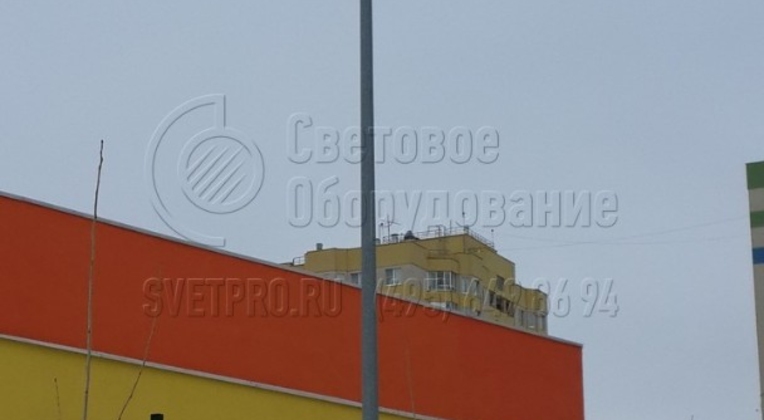

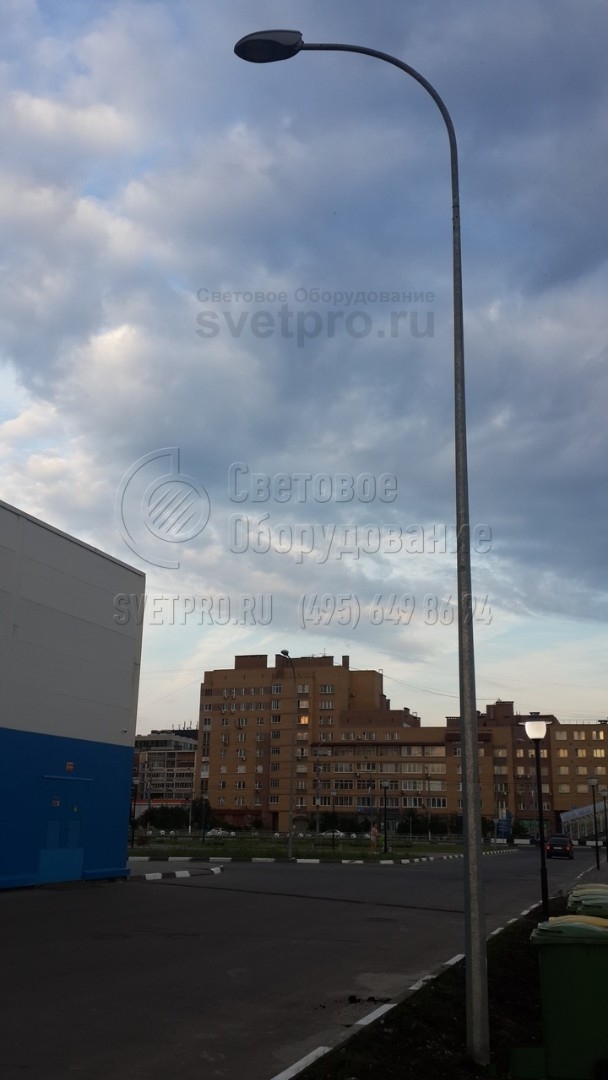

Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПГ-8 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 180 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 129,0 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-8,0/9,5-02-ц | 37 945 ₽ | 129,0 | Ф2, Ф3 | 8000 | 1500 | 180 | 75 | 450 | 95 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ

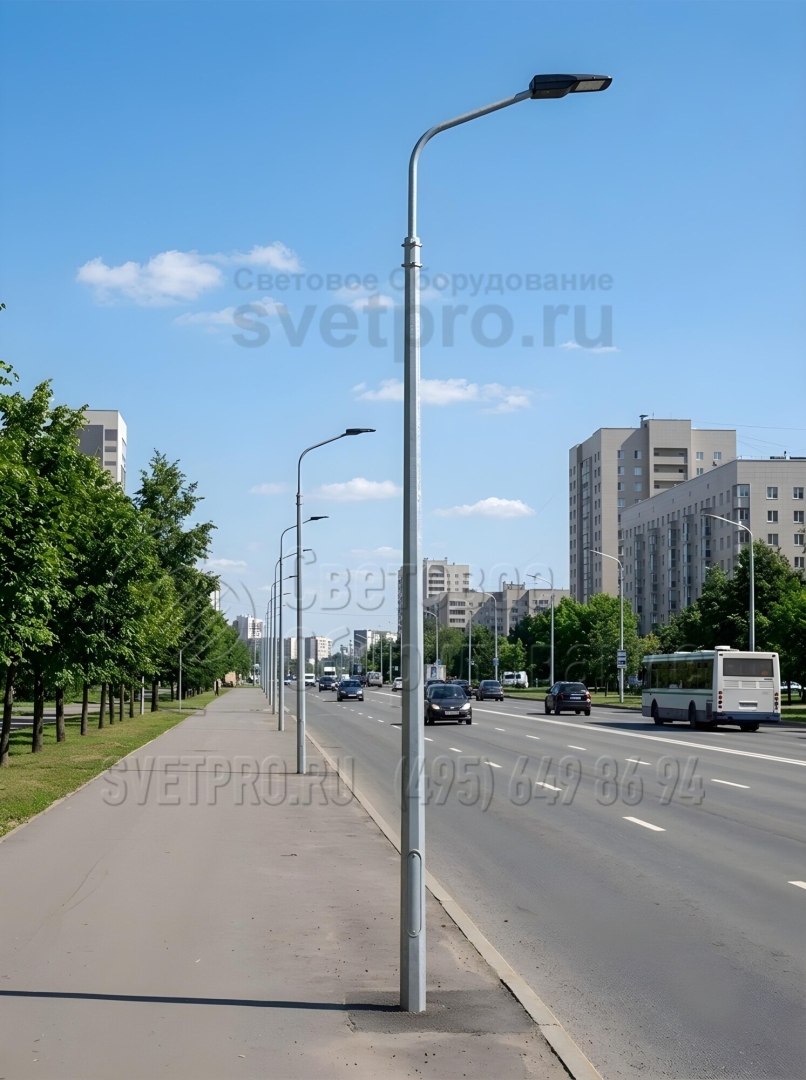

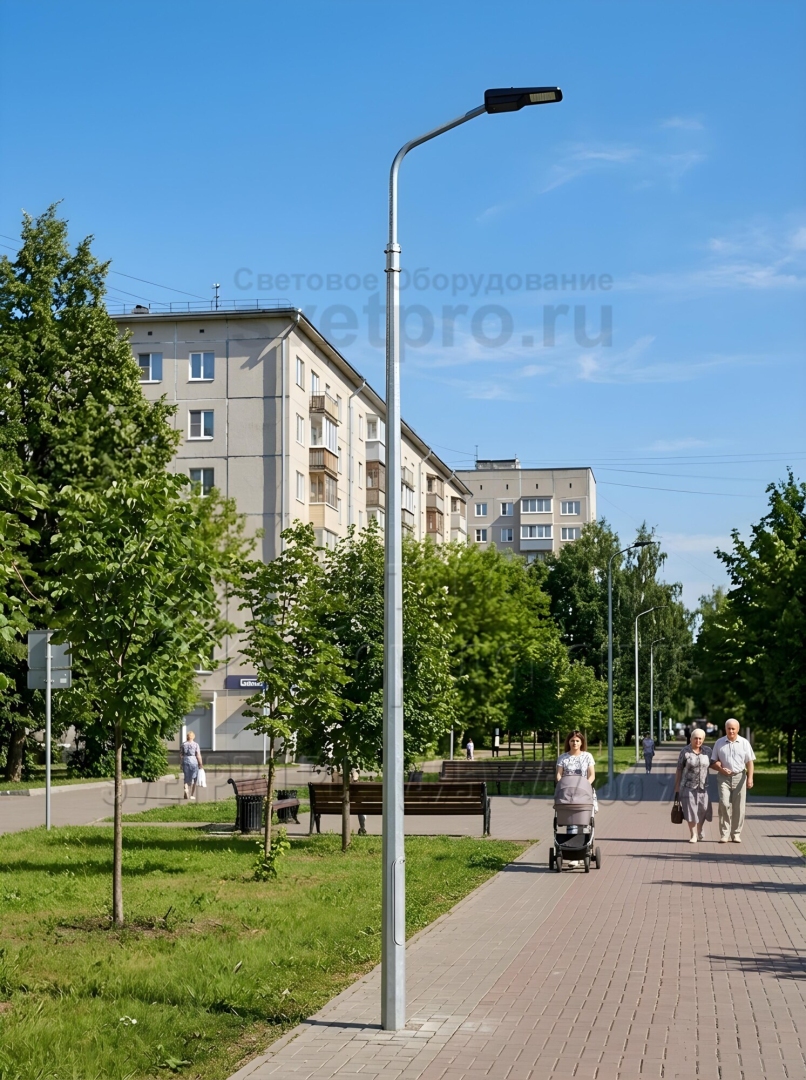

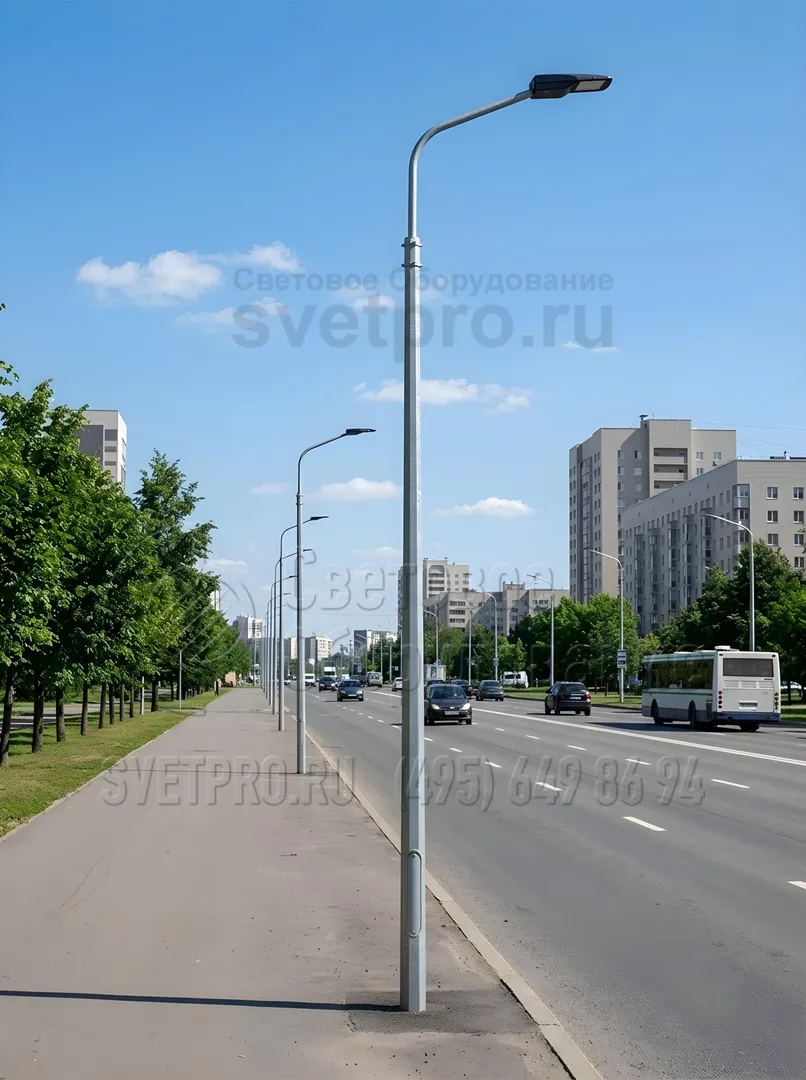

Фотогалерея
-
1. -
2. -
3. -

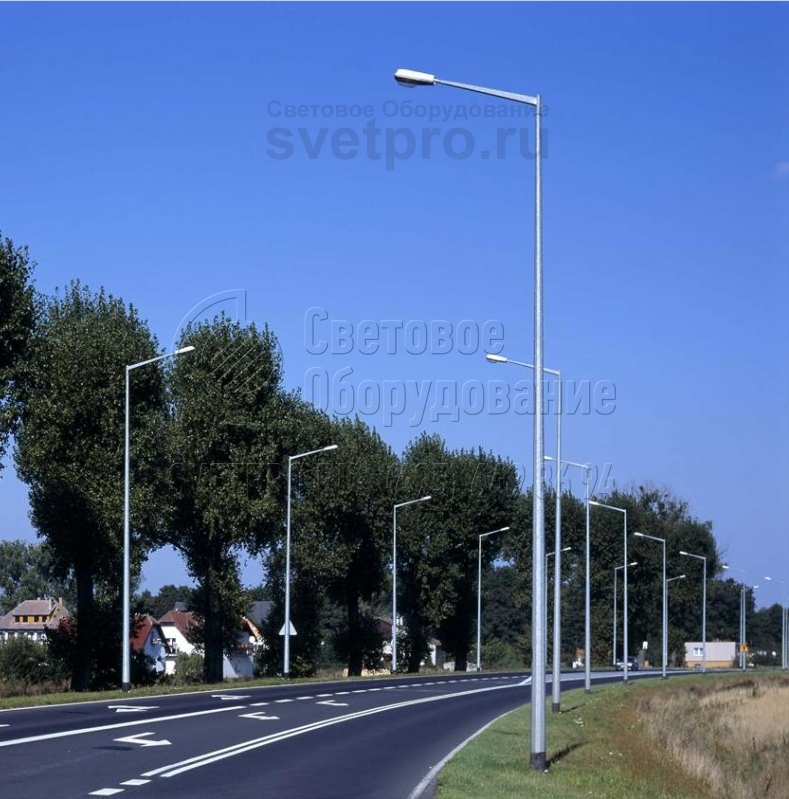

4. Дорожное освещение в г. Смоленск.
-

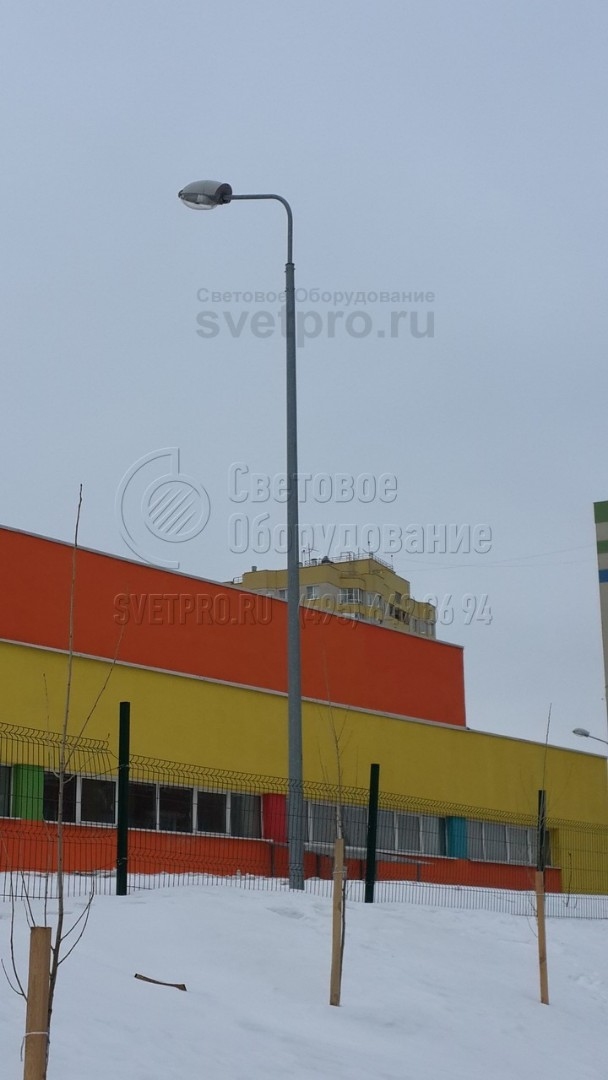

5. Освещение прилегающей территории детского сада в г. Солнечногорск Московской области. -

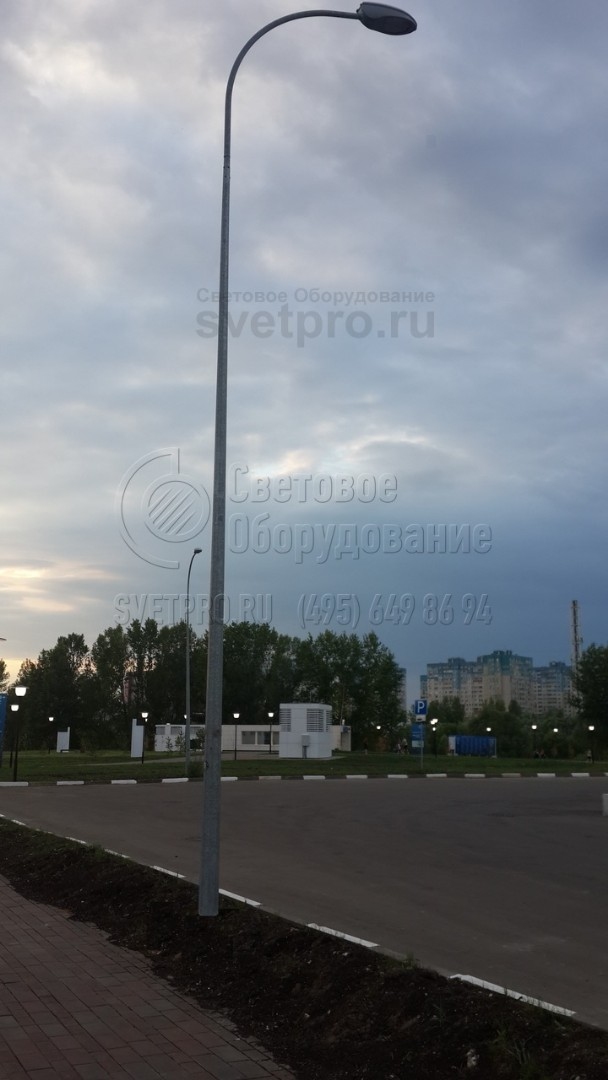

6. Территория парковки гипермаркета «ДЕКАТЛОН». -
7. Освещение дороги вокруг гипермаркета «ДЕКАТЛОН». -
8. Освещение парковочной зоны перед торговым центром на прямостоечных опорах с декоративными кронштейнами фрегат. -

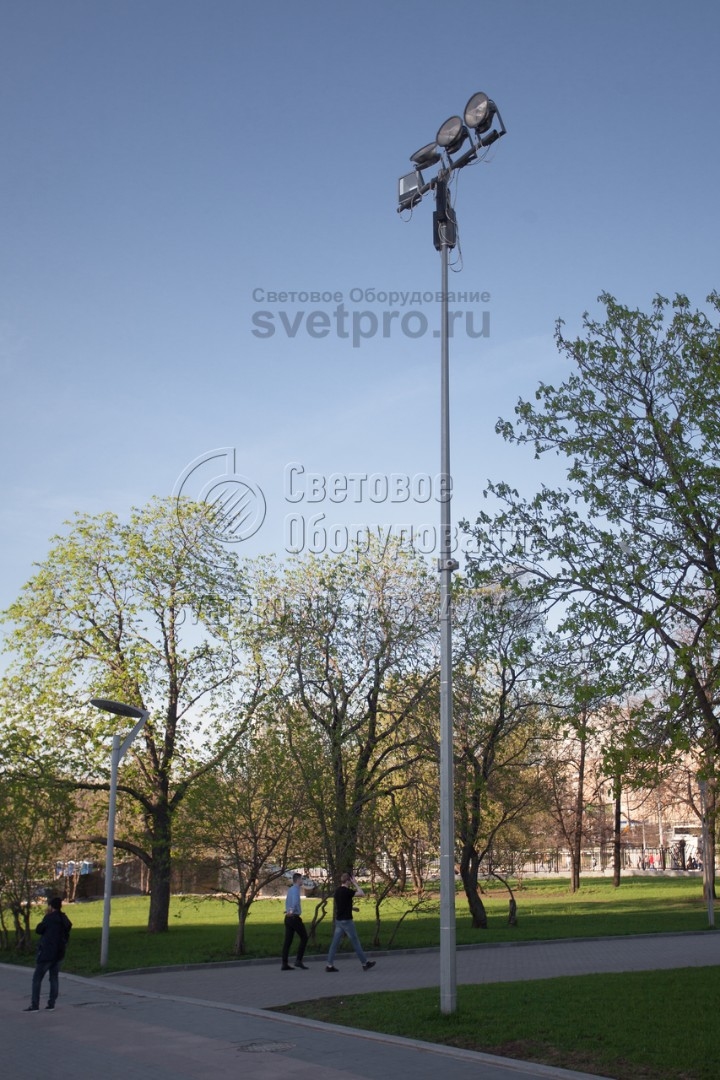

9. Опора для установки прожекторов фасадного освещения.
