НПГ-16 Опора несиловая прямостоечная граненая высота 16 метров
Цена*:
125 896
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Модель НПГ-16 – несиловая конструкция высотой 16 м, используемая для организации освещения на больших открытых территориях и объектах. Такие опоры устанавливаются на спортивных объектах, промышленных предприятиях, вдоль автодорог с интенсивным транспортным потоком, на вокзалах. Наружная подсветка организуется с помощью светильников, размещаемых в верхней части столба на кронштейнах.
Для изготовления опоры используется листовая сталь, сгибаемая прессом в восьмигранную конструкцию. Поверхность металла обрабатывается горячим цинкованием, что создает надежную защиту от разрушающего действия коррозии и прочих негативных внешних воздействий. При необходимости предусмотрена возможность окраски поверхности опоры в любой цвет по каталогу RAL.
Монтаж двухсекционной опоры выполняется непосредственно в грунт в заранее подготовленный котлован. После предварительной стяжки и стыковки секций опора выравнивается в земле и бетонируется.

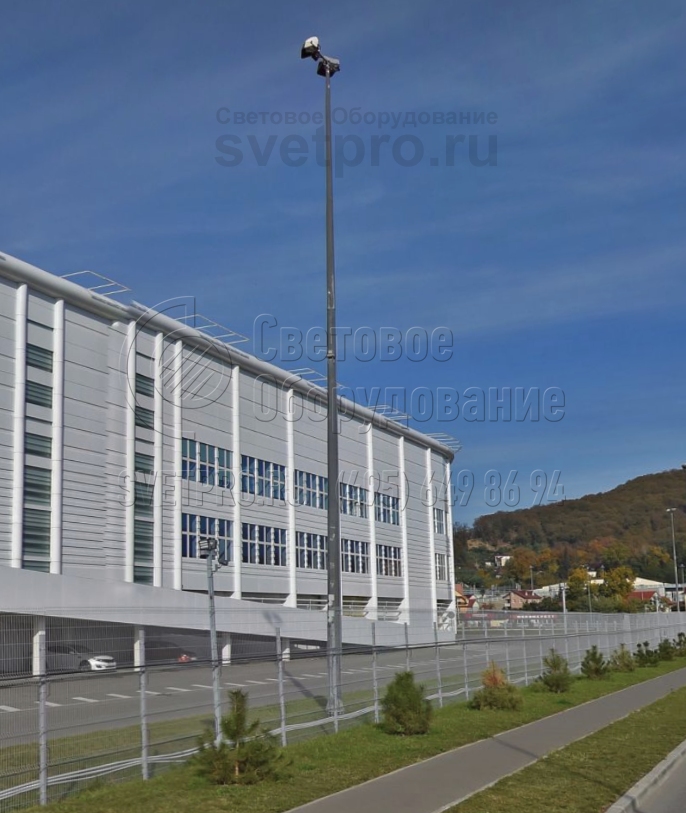

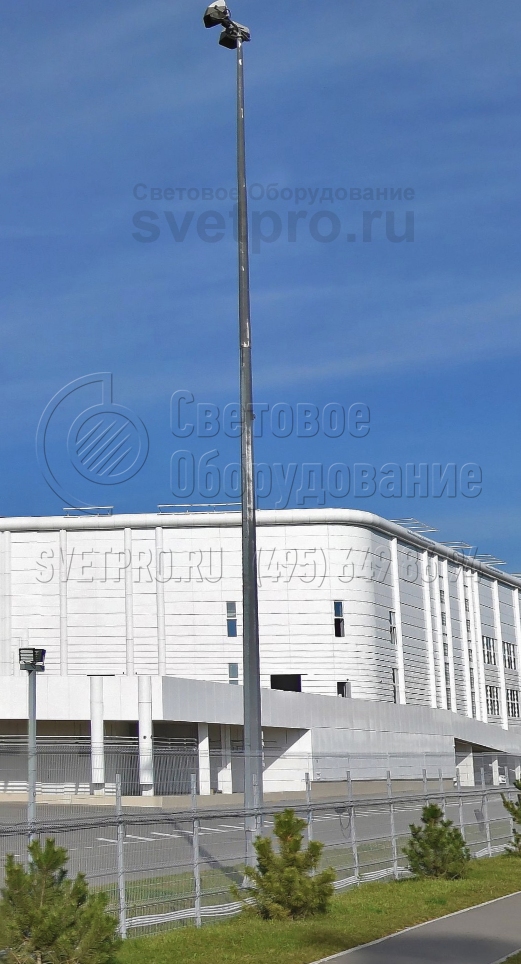

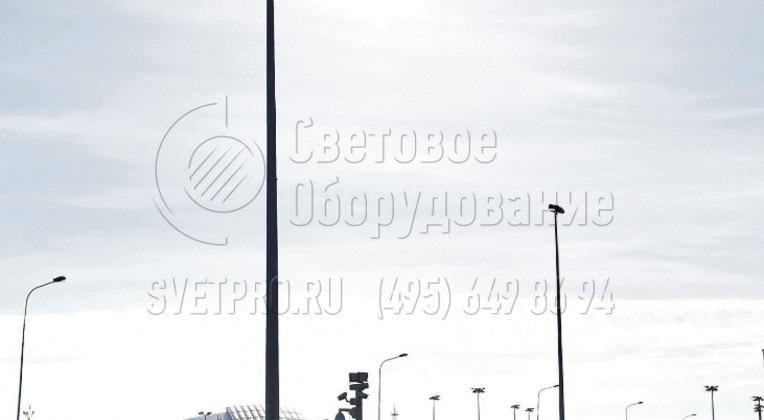

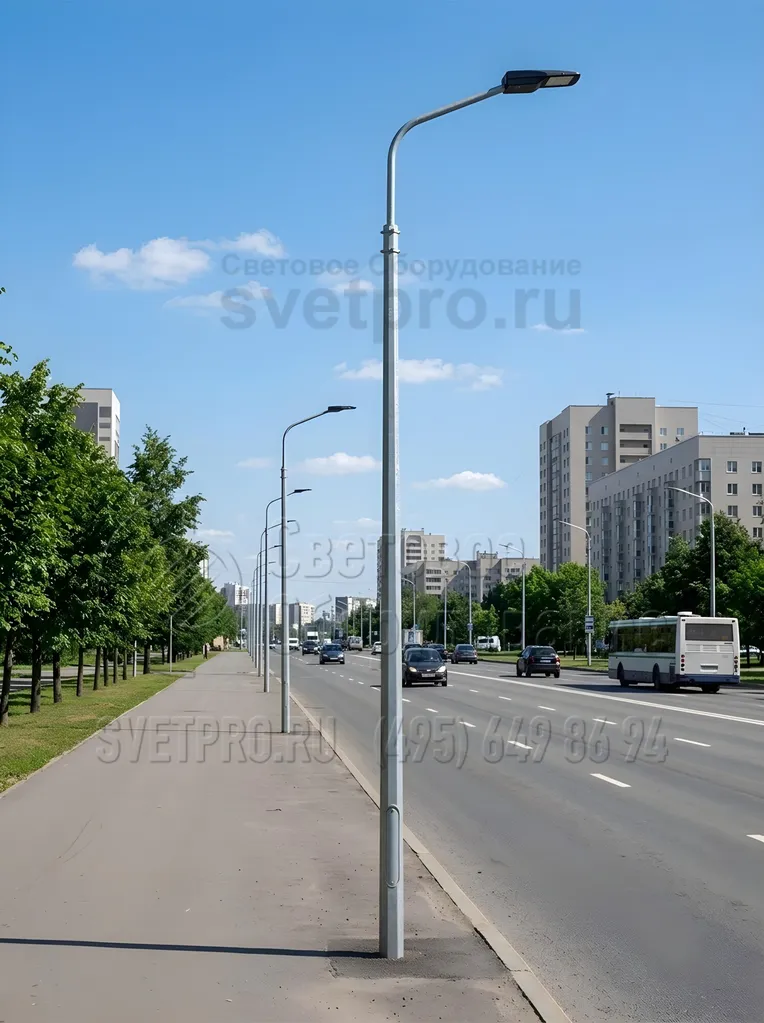

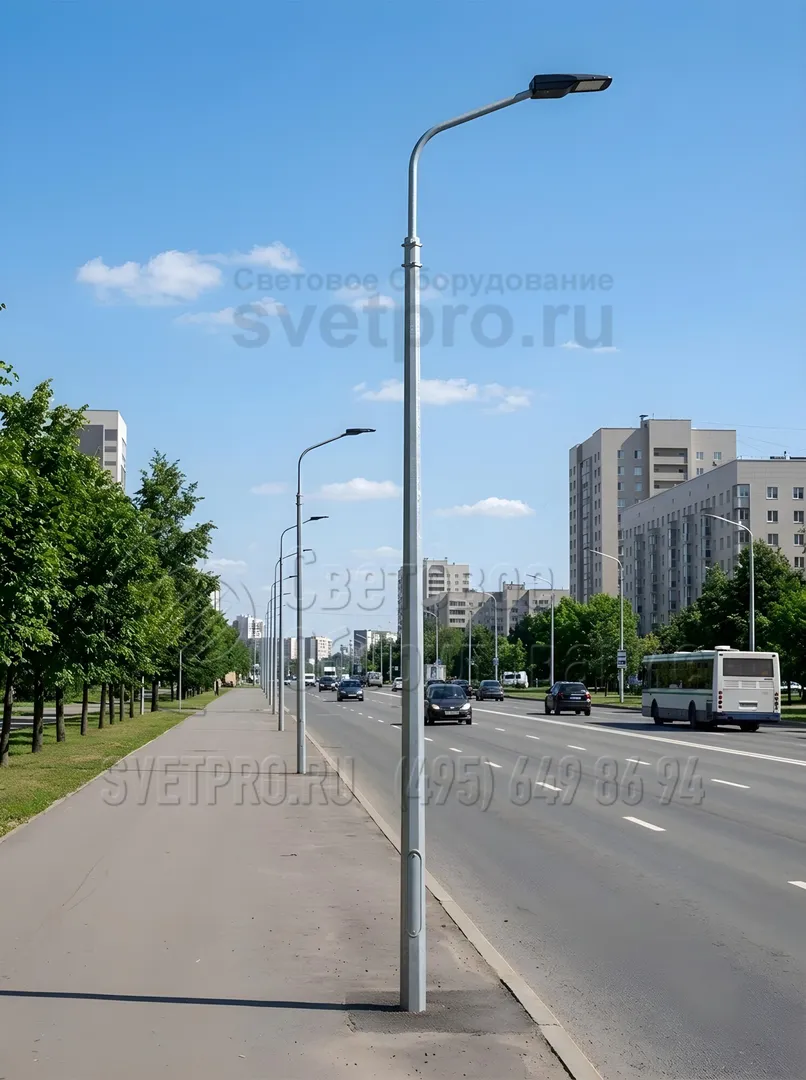

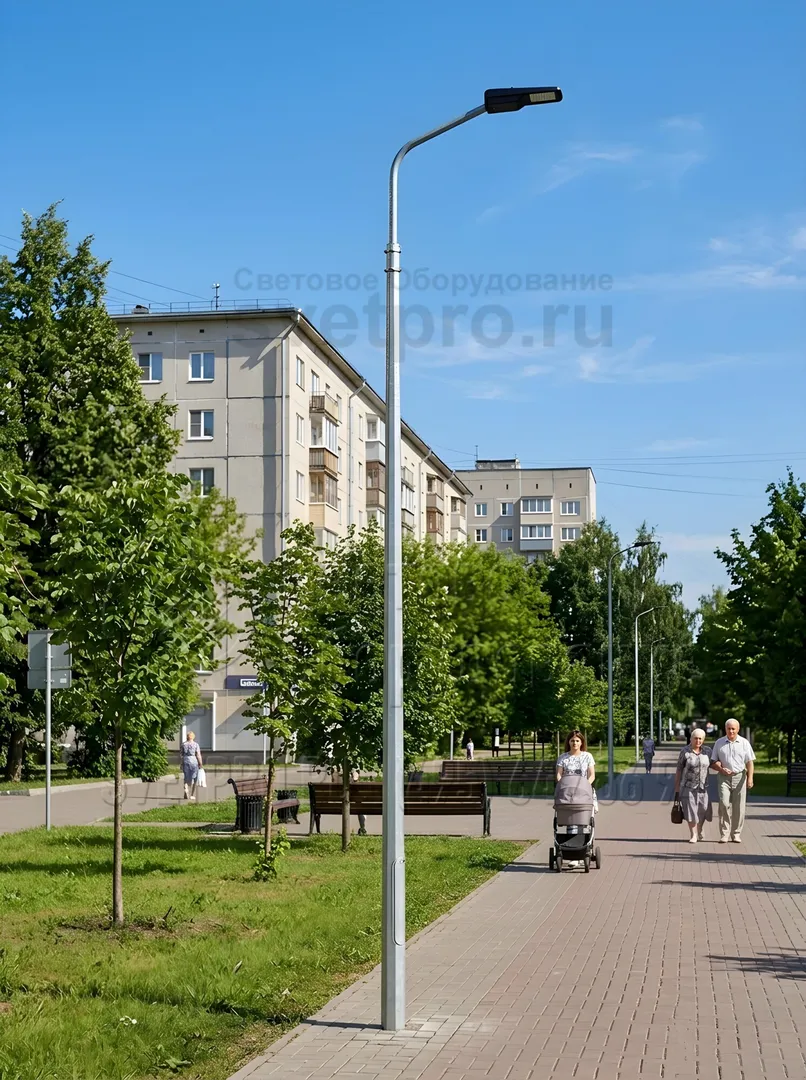

Фото с объектов

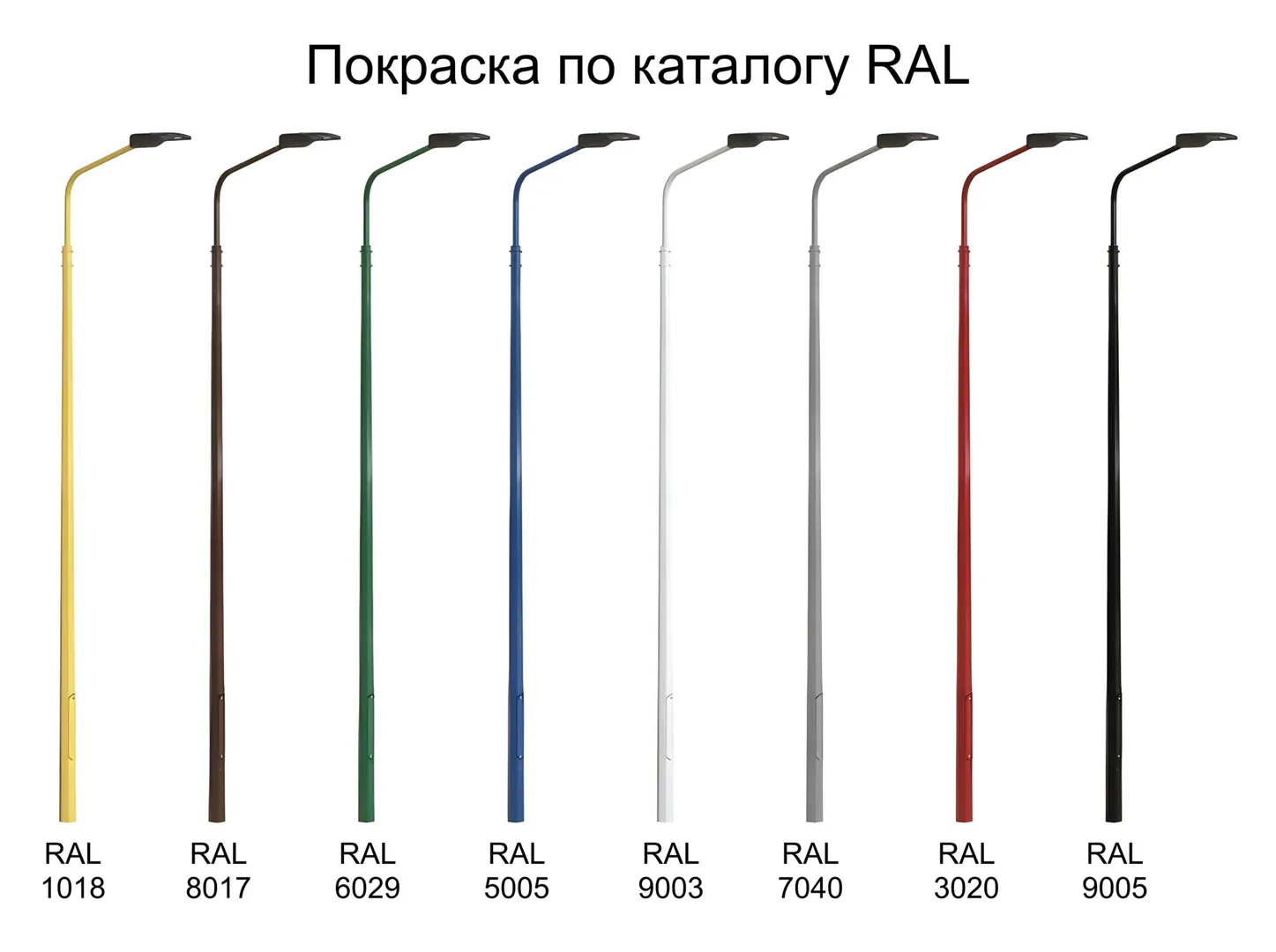

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПГ-16 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 308 мм |
| Верхний диаметр: | 100 мм |
| Вес: | 428,0 кг |
| Высота: | 16 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-16,0/19,0-02-ц | 125 896 ₽ | 428,0 | Ф4, Ф5 | 16000 | 3000 | 308 | 100 | 434 | 117 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. Организация охранного освещения с применением прожекторов большой мощности. -
5. Освещение территории завода с помощью прожекторов. -
6. Освещение тренировочной базы олимпийского резерва.
