НПГ-12 Опора несиловая прямостоечная граненая высота 12 метров
Цена*:
77 950
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора НПГ-12 граненого типа относится к несиловым конструкциям высотой 12 м. Изделие оснащено стволом, содержащим две секции, и имеет увеличенный до 100 мм диаметр верхней части, в которой монтируются кронштейны. Благодаря более прочной конструкции в сочетании со значительной высотой опора относится к осветительным мачтам, устанавливаемым для подсветки больших объектов и открытых территорий: городских площадей, спортивных объектов, складов, транспортных развязок, многополосных магистралей и дорог.
Ствол опоры выполняется из листа стали, превращаемого под действием пресса в восьмигранную конструкцию. Свободные края изделия свариваются двойным швом, образующаяся внутри полость используется для прокладки питающего провода к установленным сверху прожекторам. С целью защиты конструкции от влаги и ржавчины, а также других негативных факторов поверхность металла подвергается горячему цинкованию. При необходимости изделие может дополнительно окрашиваться в любой цвет по каталогу RAL.
Перед установкой в грунт выполняется стыковка и стягивание двух секций опоры. После выравнивания котлован с установленной опорой бетонируется.

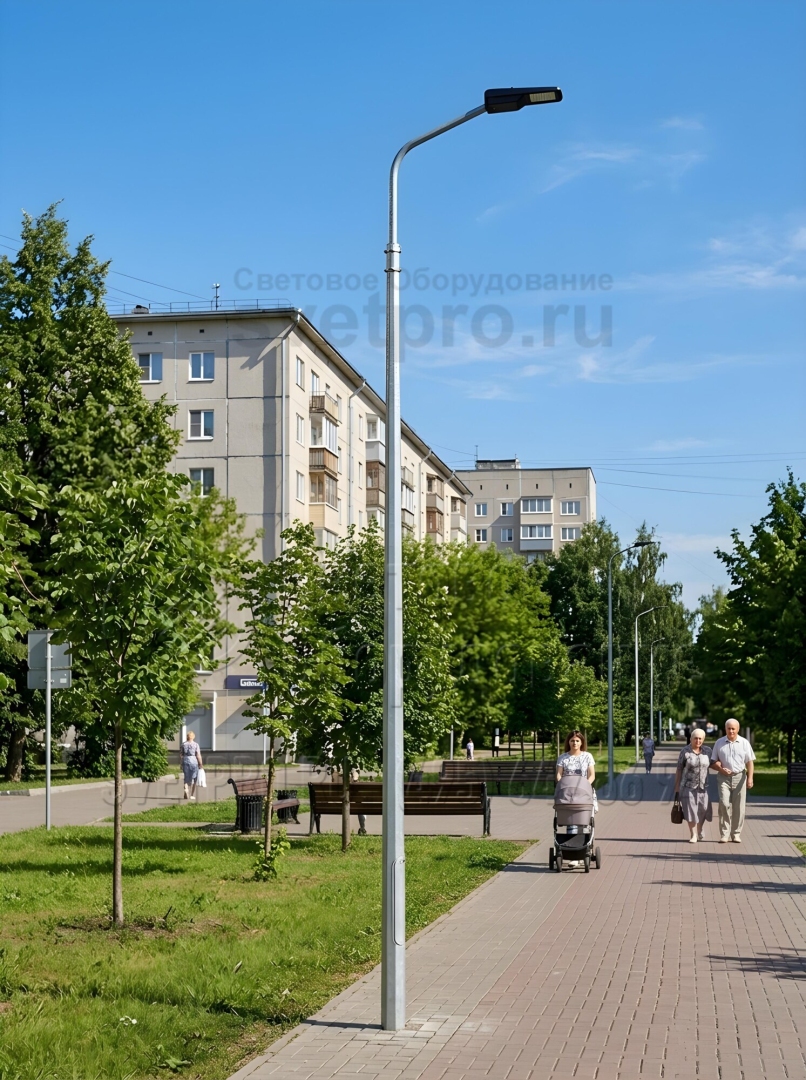

Фото с объектов

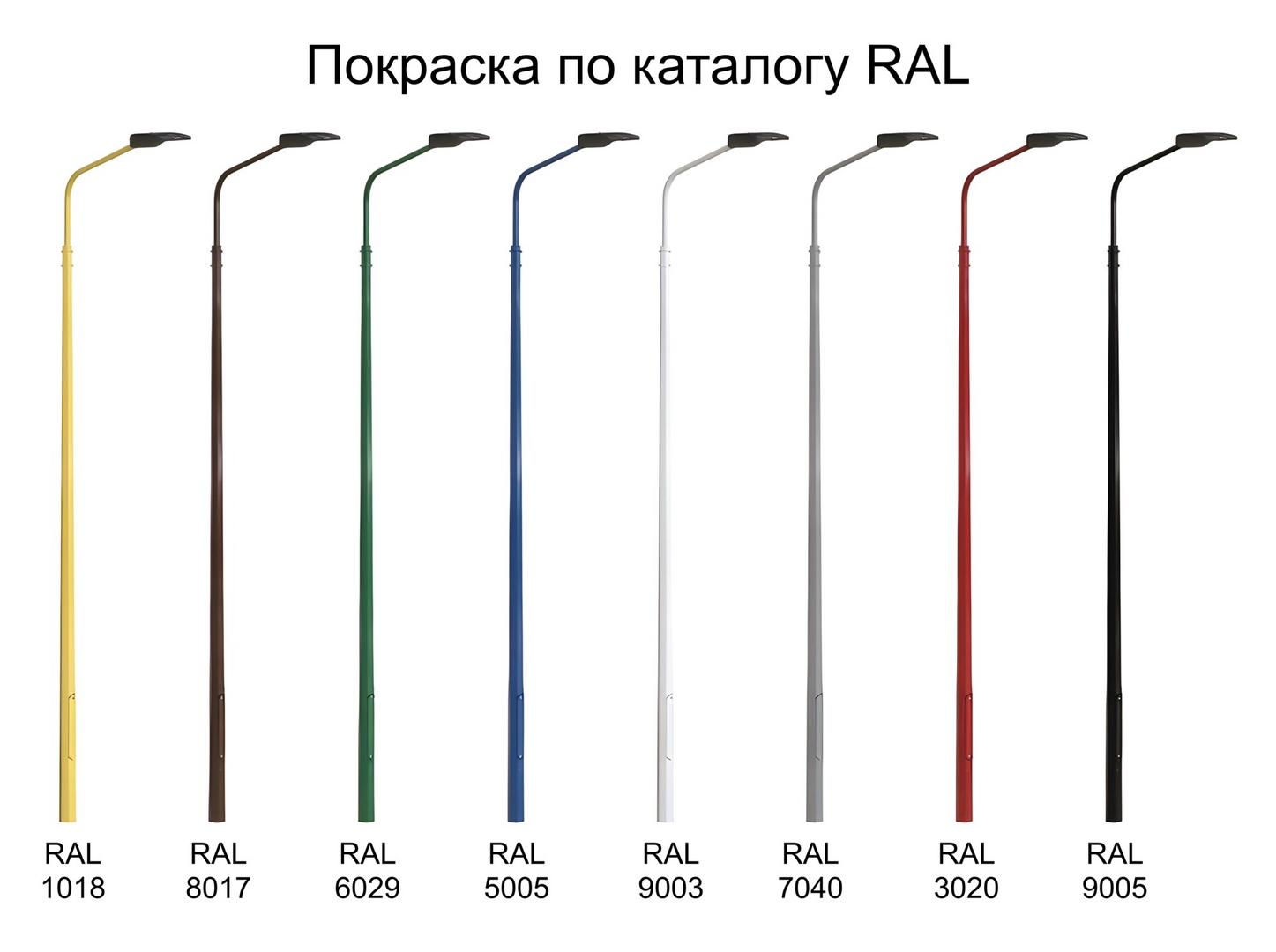

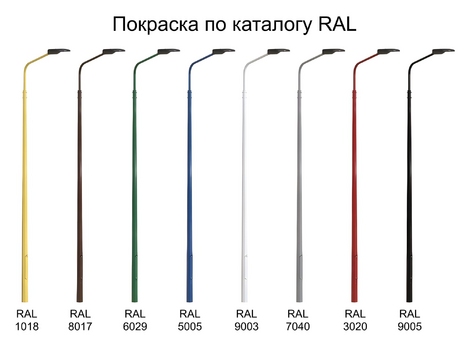

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НПГ-12 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 254 мм |
| Верхний диаметр: | 100 мм |
| Вес: | 265,0 кг |
| Высота: | 12 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-12,0/14,0-02-ц | 77 950 ₽ | 265,0 | Ф4, Ф5 | 12000 | 2000 | 254 | 100 | 434 | 117 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?

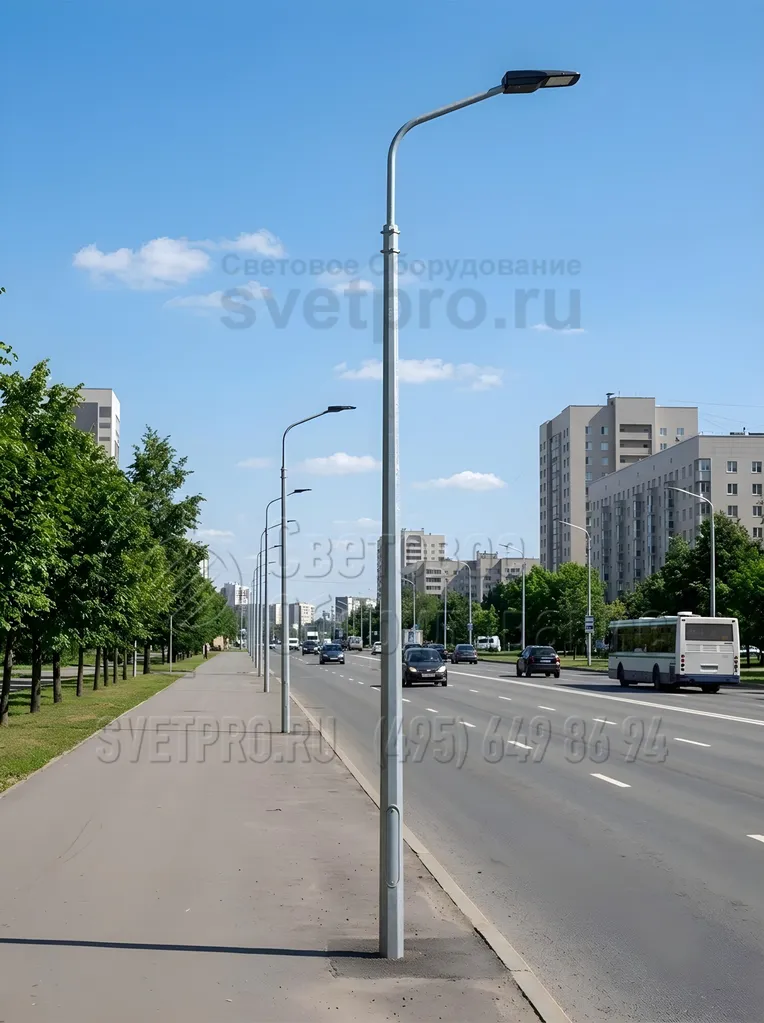

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ

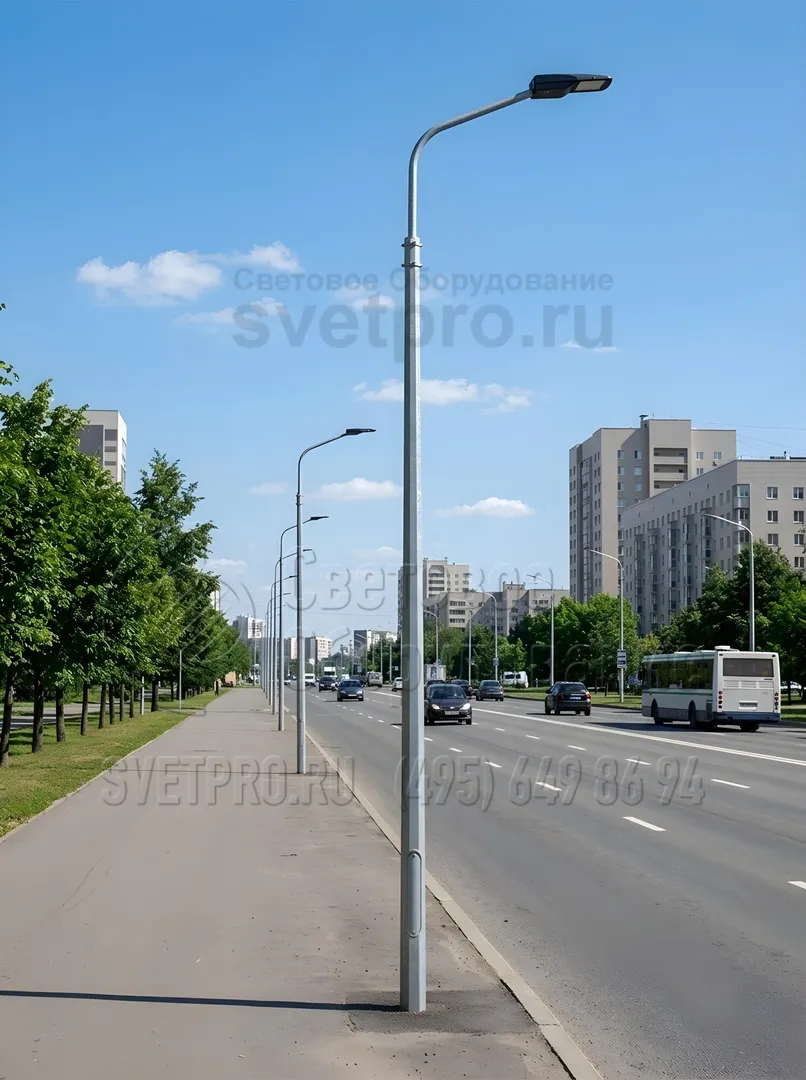

Фотогалерея
-
1. -
2. -
3. -

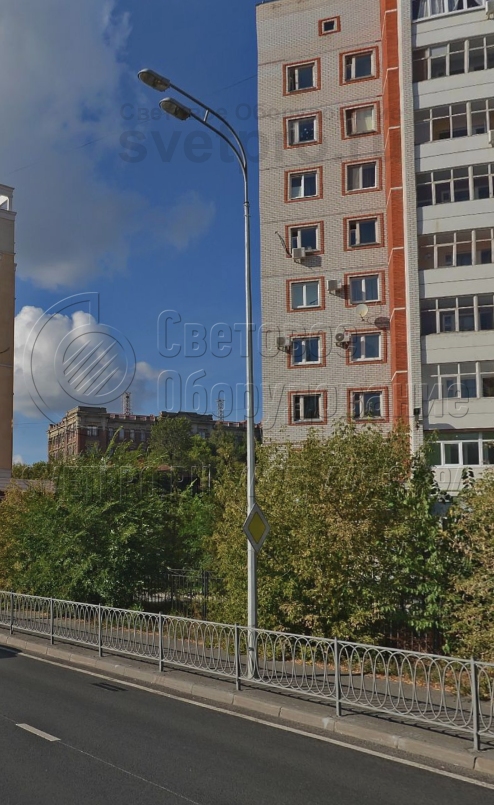

4. Освещение городских многополосных дорог с интенсивным движением. -

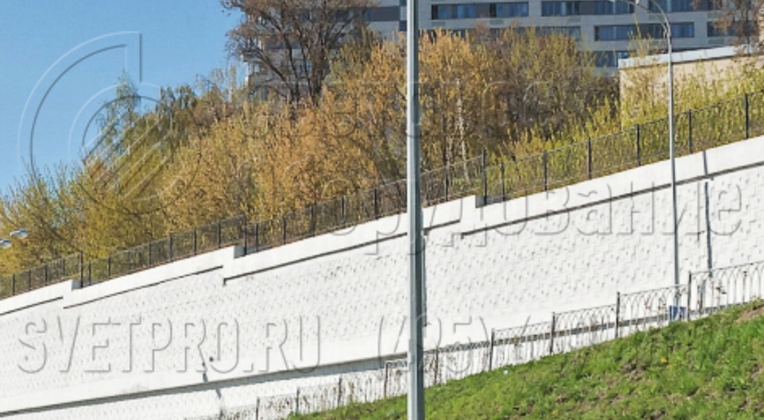

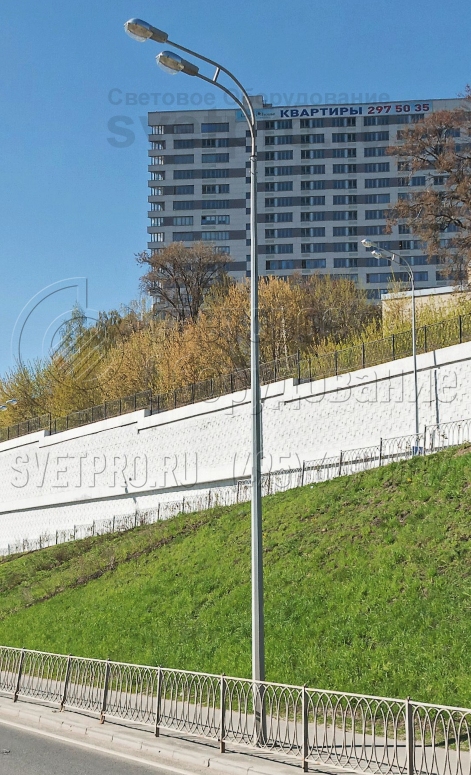

5. Опоры высотой 12 метров могут быть применены для освещения дорог с размещением опор по одной стороне. -

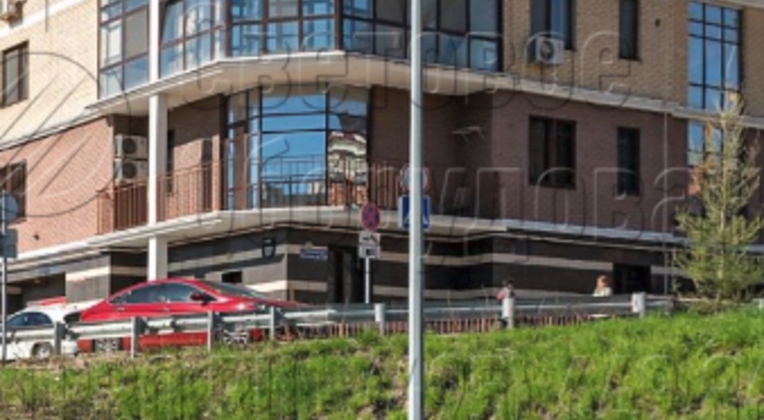

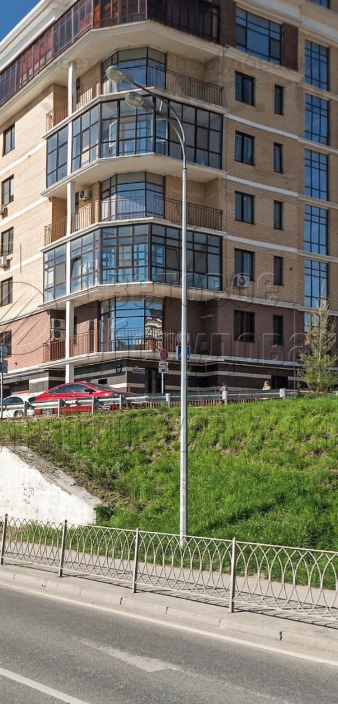

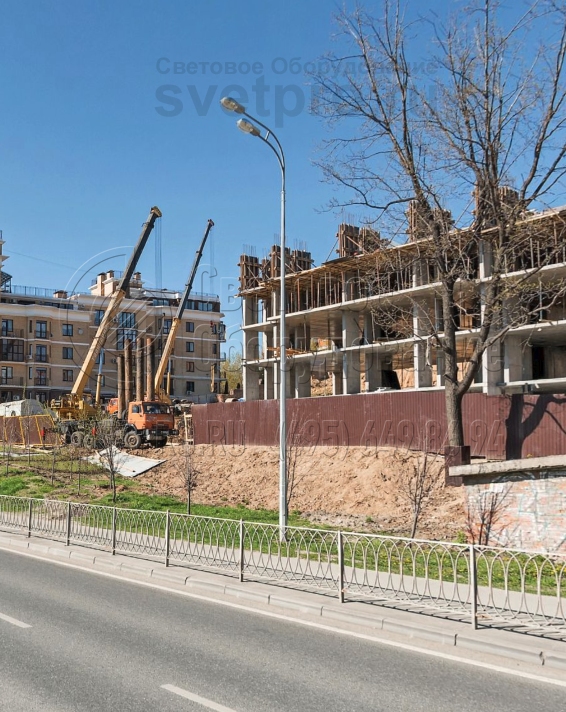

6. Освещение проезжей части автомобильных дорог. -

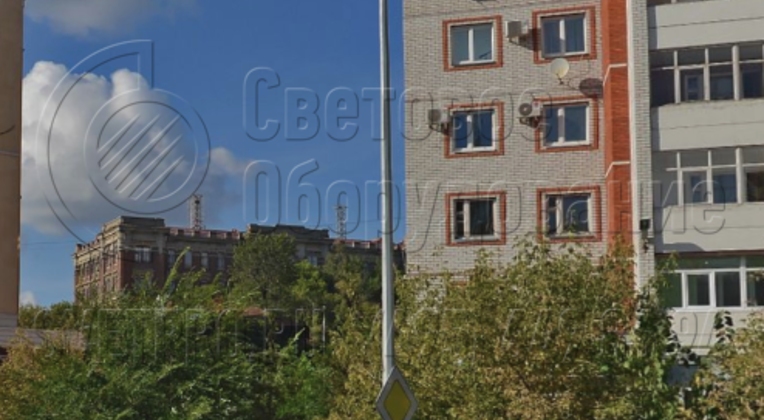

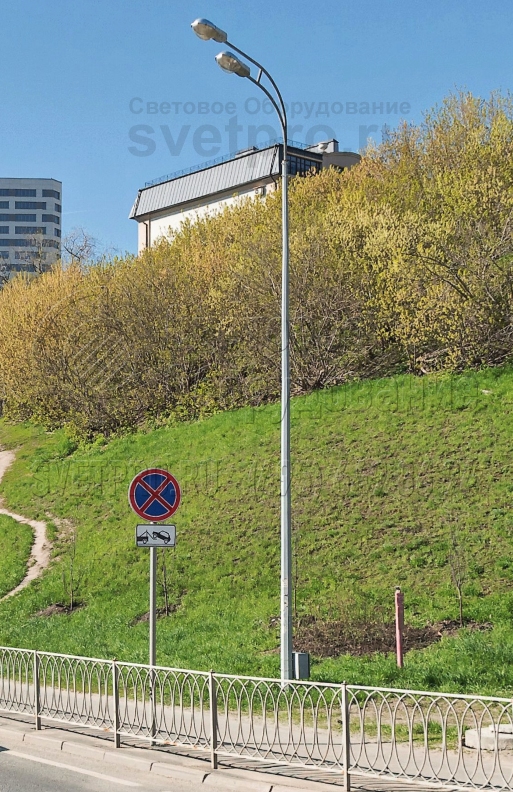

7. Освещение проезжей части автомобильных дорог. -

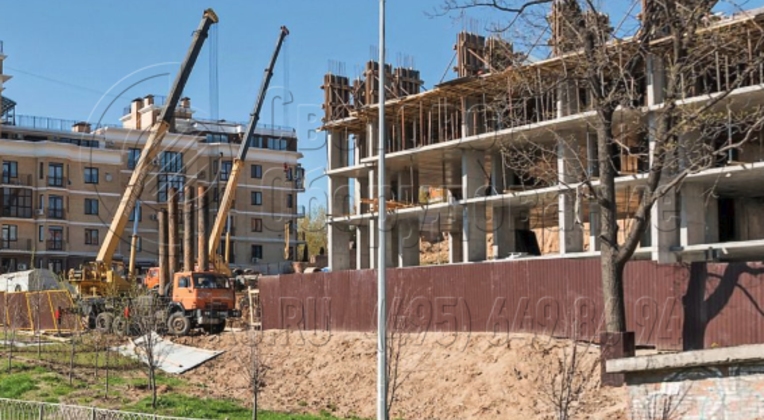

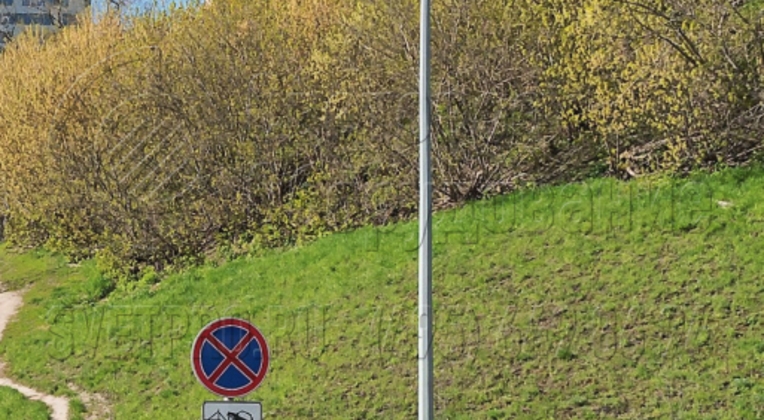

8. Освещение проезжей части автомобильных дорог. -

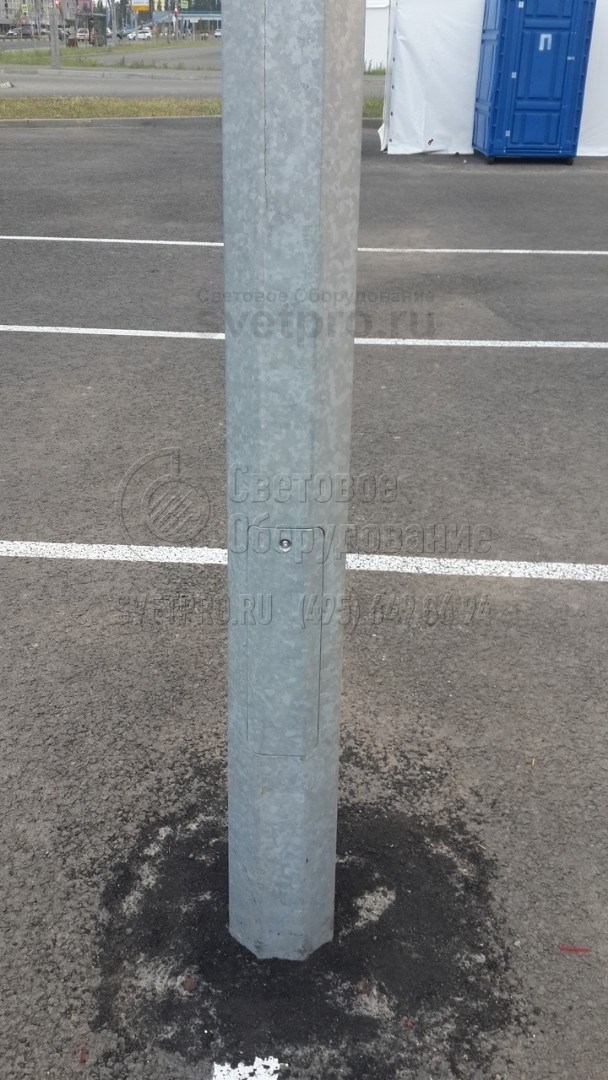

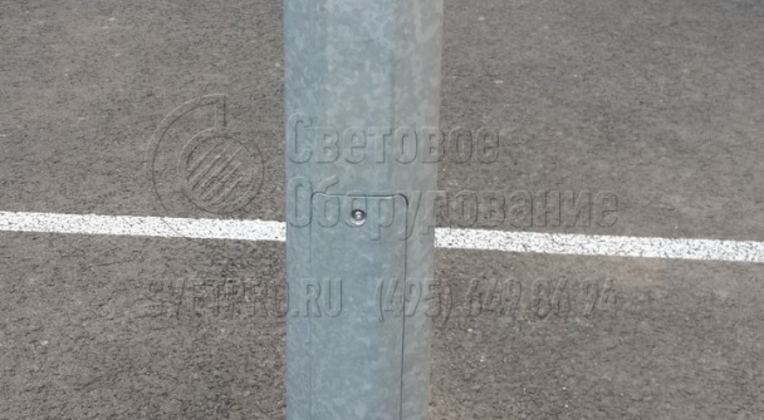

9. Вид только что смонтированной опоры в пробуренное в асфальте отверстие. -

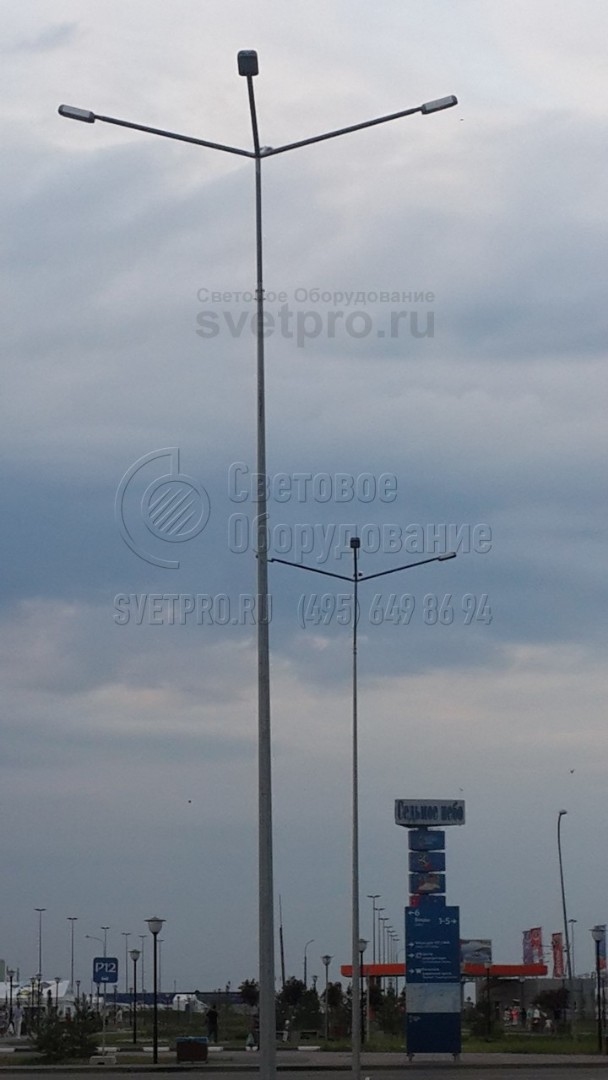

10. Освещение парковочной зоны перед торговым центром в Нижнем Новгороде.
