НПГ-7 Опора несиловая прямостоечная граненая высота 7 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НПГ-7 |
Установка: | в подготовленный котлован. |
Материал: | Листовой металлопрокат |
Нижний диаметр: | 169 мм |
Верхний диаметр: | 75 мм |
Вес: | 112,0 кг |
Высота: | 7 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

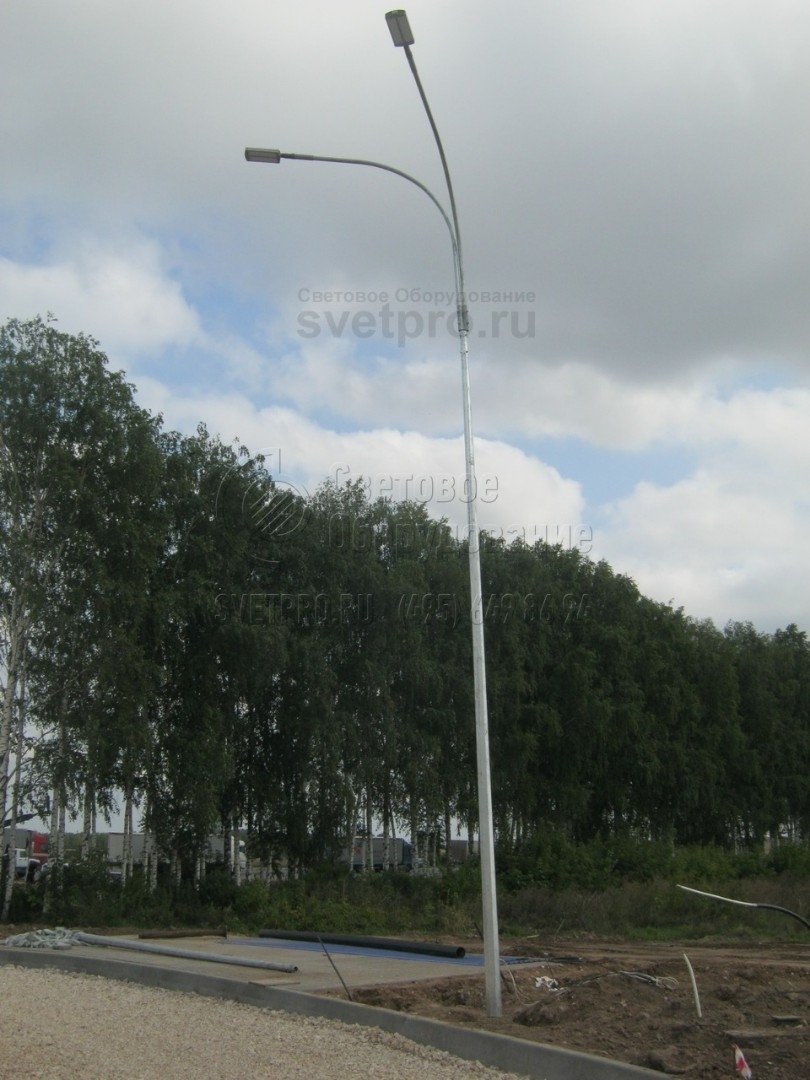

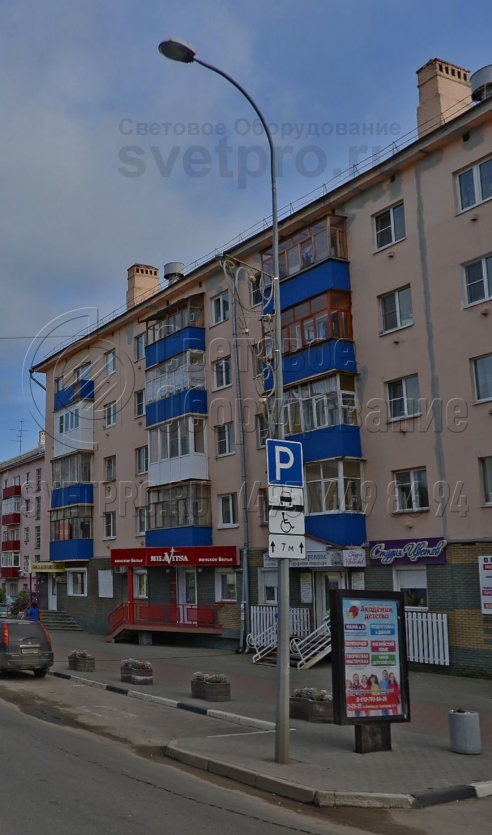

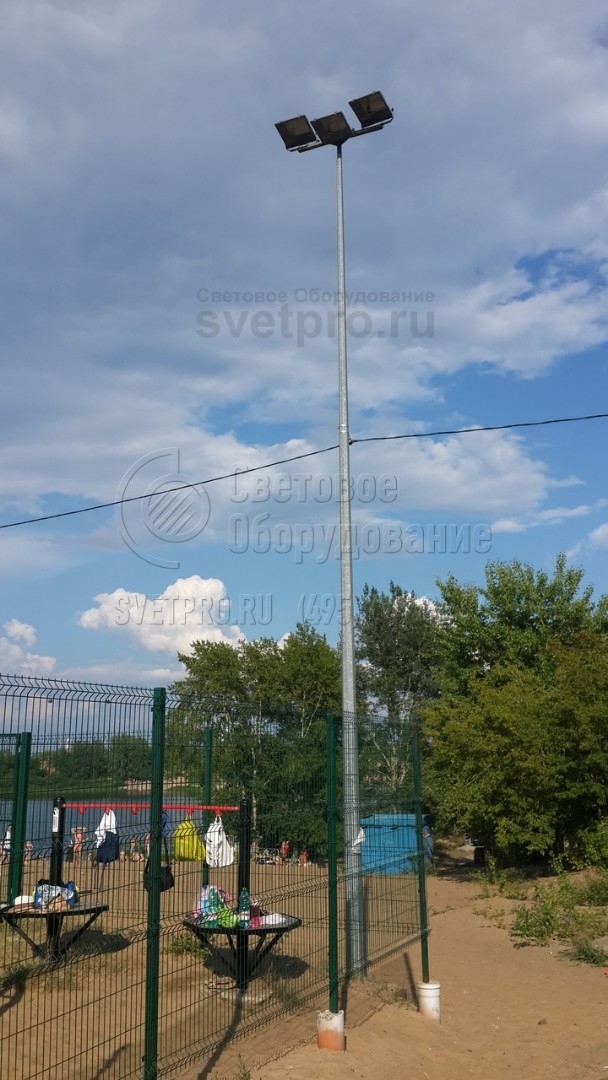

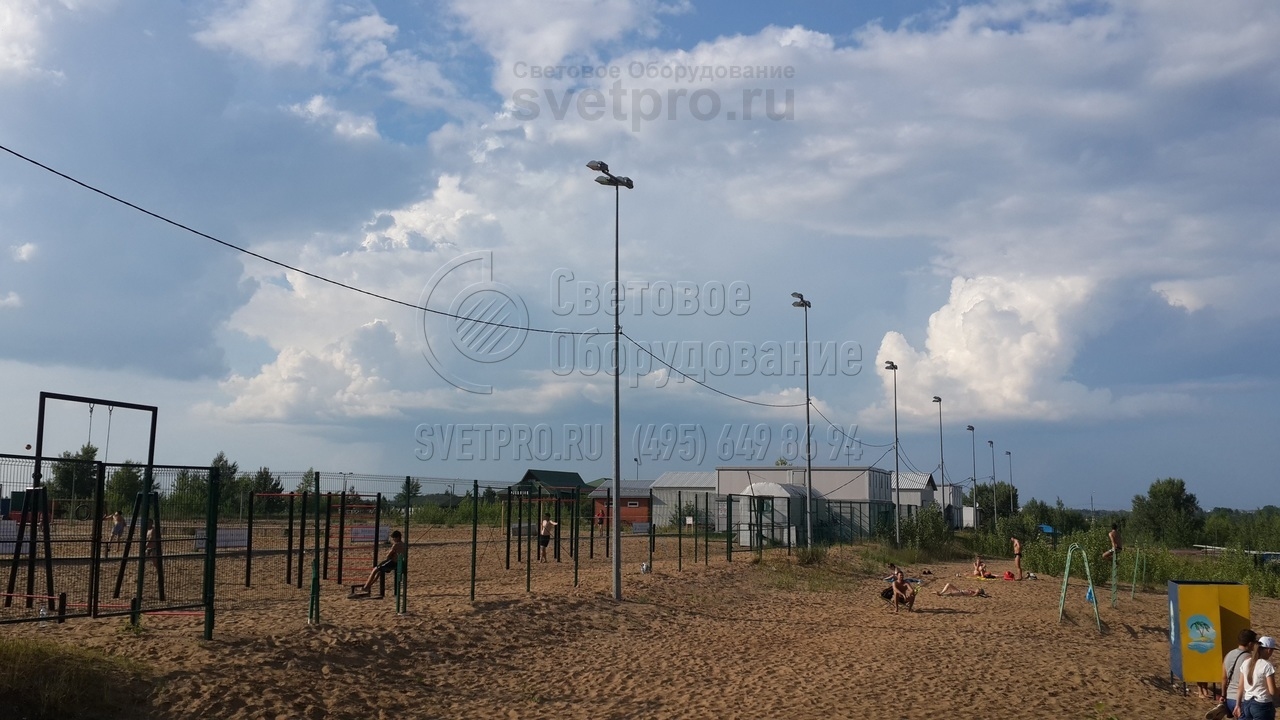

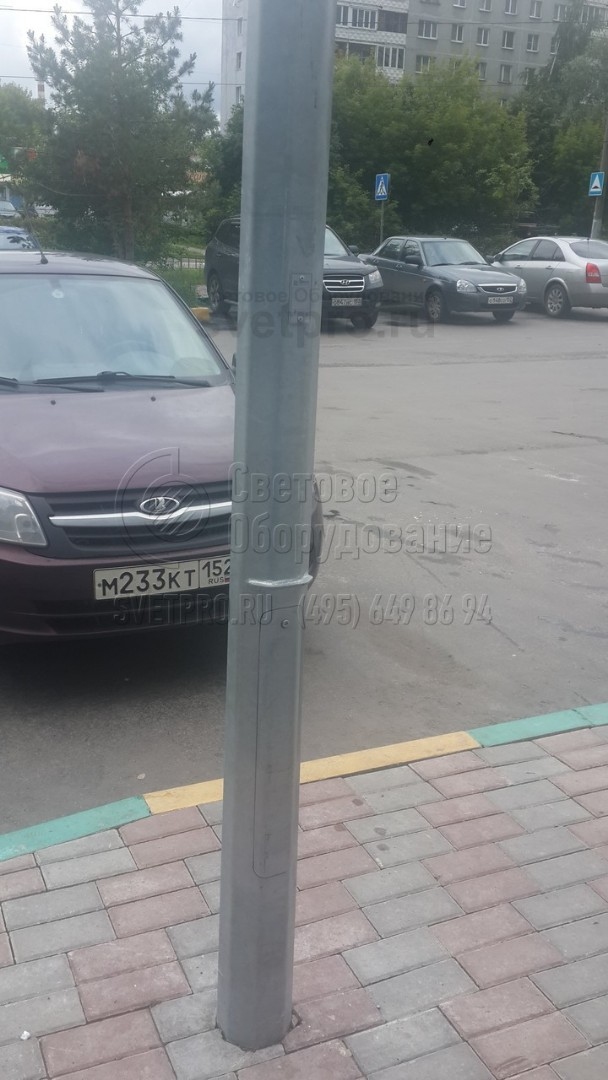

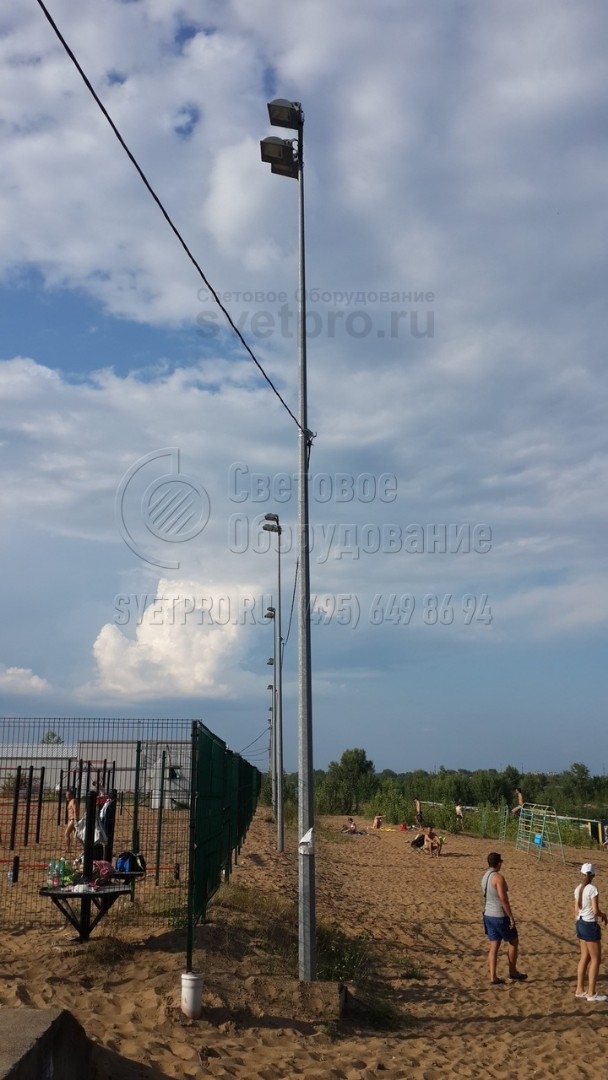

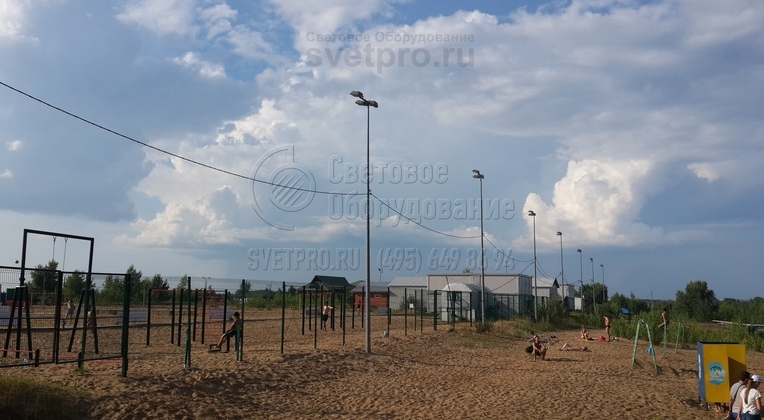

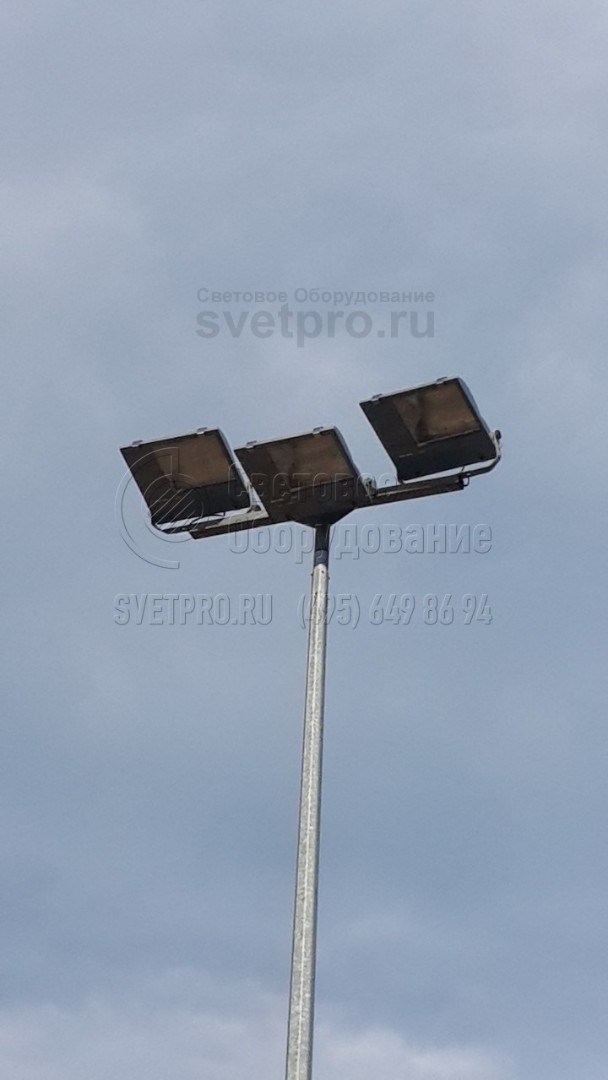

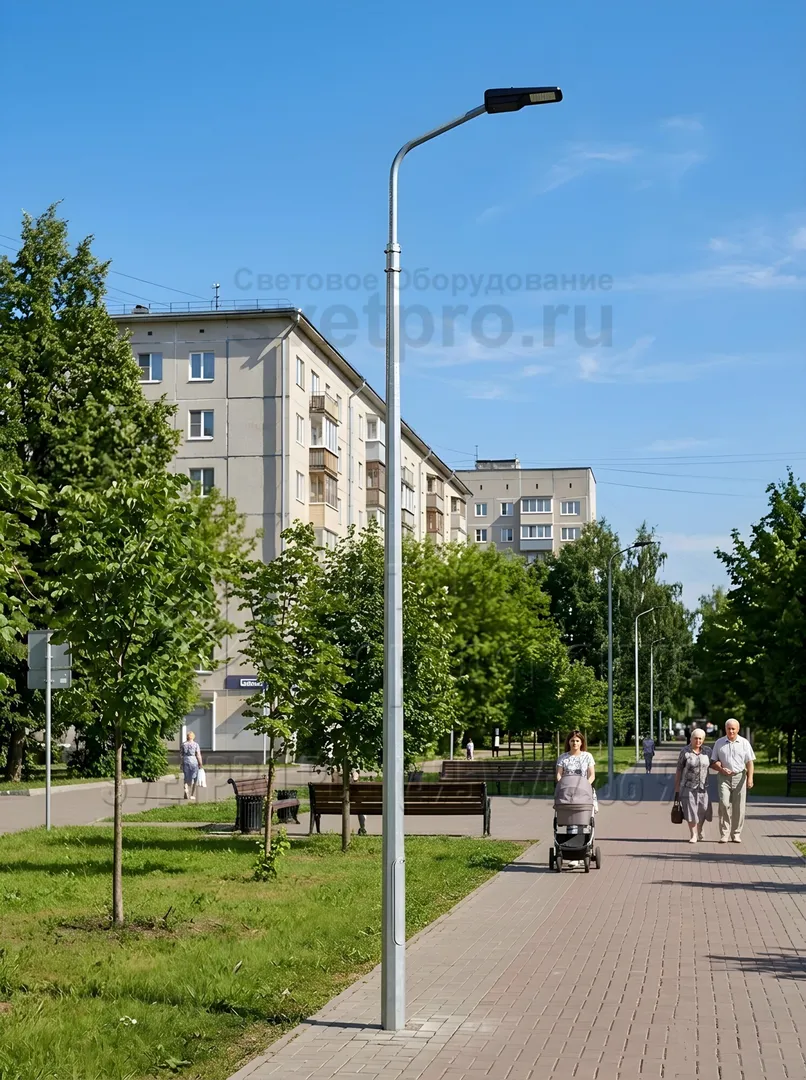

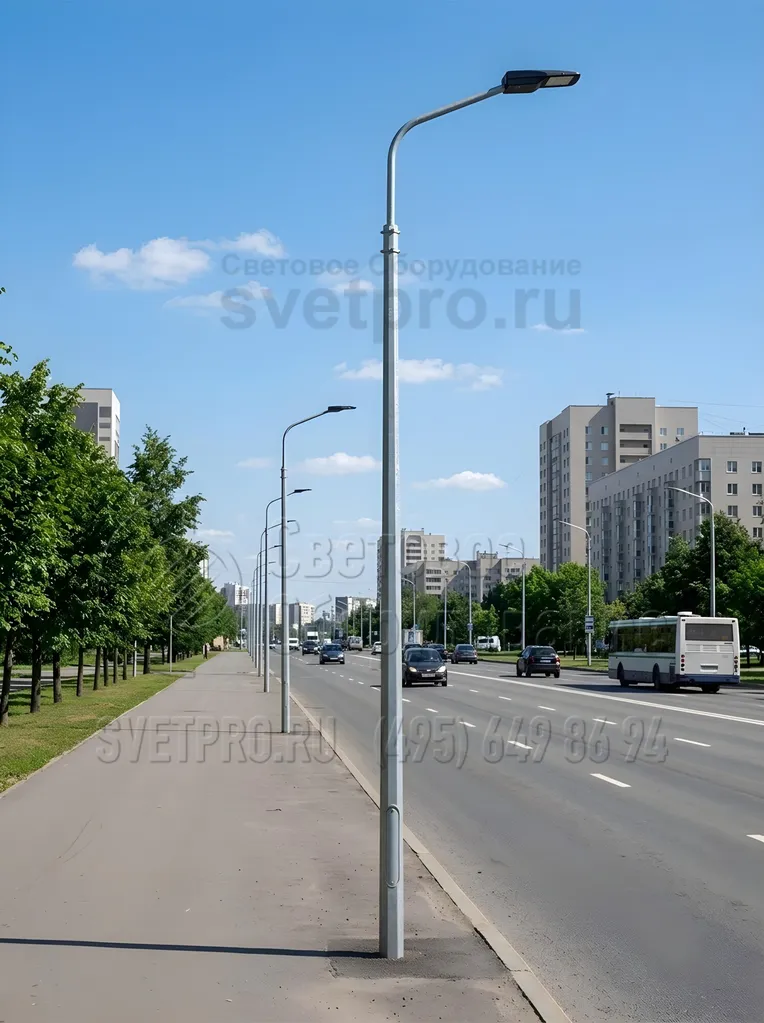

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|
НПГ-7,0/8,5-02-ц | 112,0 | Ф2, Ф3 | 7000 | 1500 | 169 | 75 | 450 | 95 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Несиловая опора НПГ-7 – универсальная конструкция высотой 7 м, предназначенная для расположения светотехники, позволяющей обеспечить наружную подсветку промышленных и общественных территорий, автодорог, загородных поселков, а также городских объектов. За счет монолитной конструкции опора отличается устойчивостью и высокой прочностью, а также имеет привлекательный вид.
НПГ-7 изготавливается из листов стали, сгибаемых прессом в граненую опору, края которой свариваются двойным швом. Предварительно изделие обрабатывается горячим цинкованием, гарантирующим длительную защиту от ржавчины. Улучшение декоративных свойств изделия достигается дополнительным окрашиванием поверхности. Прожекторы для освещения располагаются в верхней части, крепятся на кронштейн. Подвод питания осуществляется внутри столба.
Установка опор выполняется непосредственно в грунт. В месте монтажа готовится котлован, который бетонируется после размещения в нем и выравнивания опоры.
