НПГ-9 Опора несиловая прямостоечная граненая высота 9 метров
Цена*:
46 770
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НПГ-9 – граненая несиловая опора монолитного типа высотой 9 м, основное назначение которой заключается в организации подсветки на территории промышленных зон, городских объектов и зданий, парков, пешеходных дорожек и автодорог. Большая длина и неразборная конструкция требует создания особых условий для перевозки и монтажа, но обеспечивает высокую устойчивость изделия к нагрузкам различного вида.

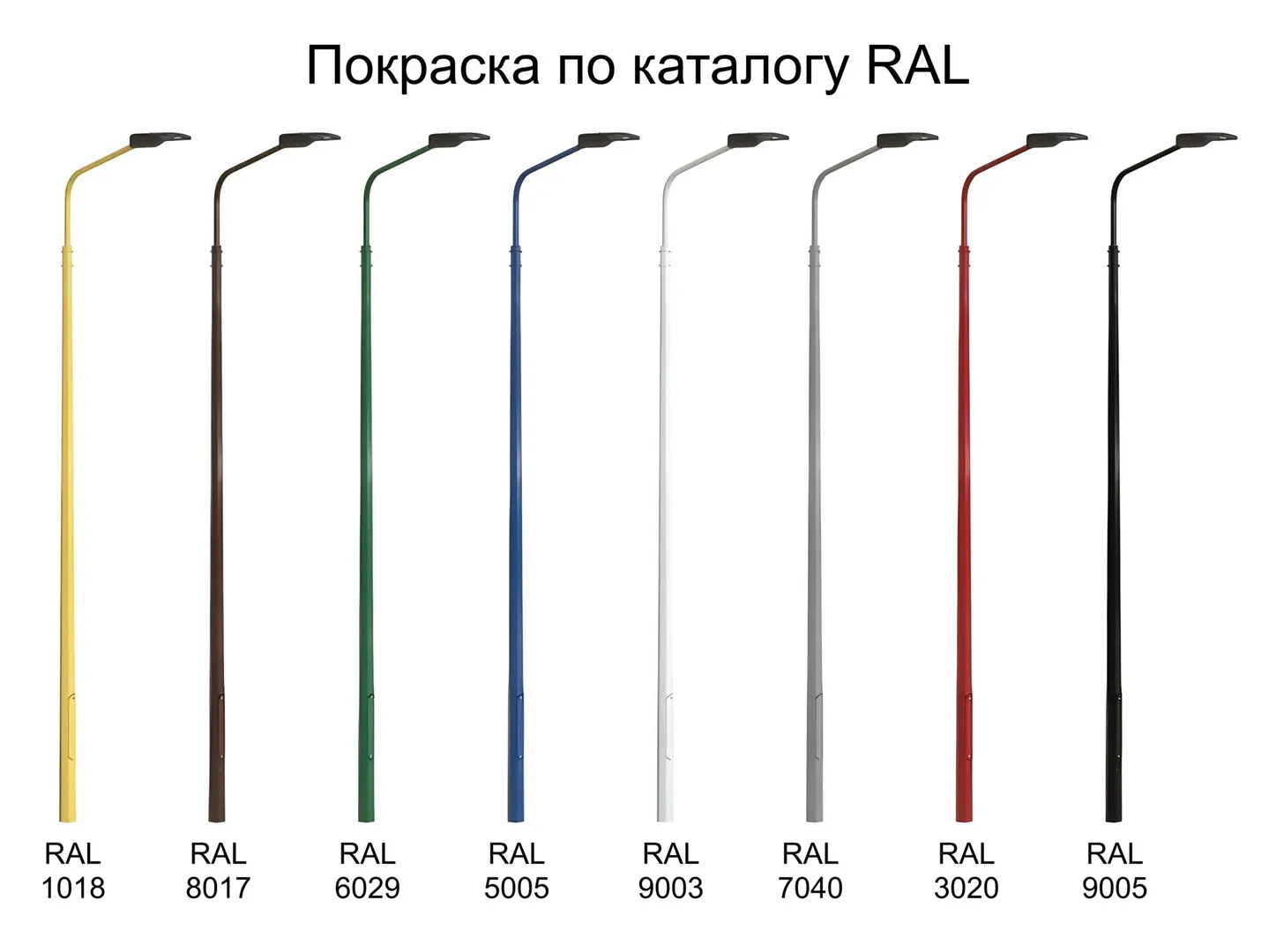

Конструкция опоры состоит из восьми граней, образуемых посредством гибки стального листа на специальном прессе. После сваривания краев изделия двойным швом внутри столба образуется полость, используемая для подвода питающих проводов к прожекторам и светильникам. Защита изделия от негативных воздействий внешних факторов обеспечивается обработкой металла горячим цинкованием. Возможно дополнительное окрашивание в любой цвет по каталогу RAL.

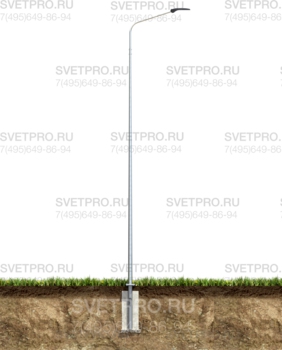

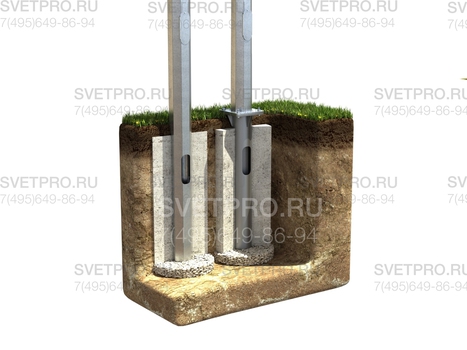

Опора монтируется прямо в грунт. В месте установки выкапывается котлован, который после размещения опоры бетонируется.
Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПГ-9 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 196 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 159,0 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|
| НПГ-9,0/11,0-02-ц | 46 770 ₽ | 159,0 | Ф2, Ф3 | 9000 | 2000 | 196 | 75 | 450 | 120 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры

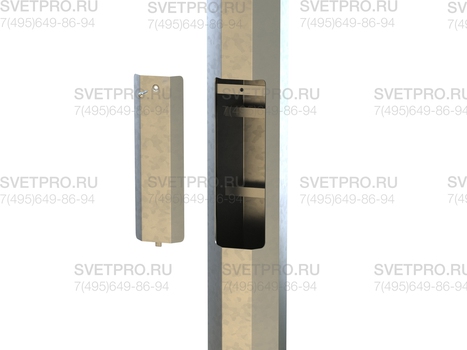

В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

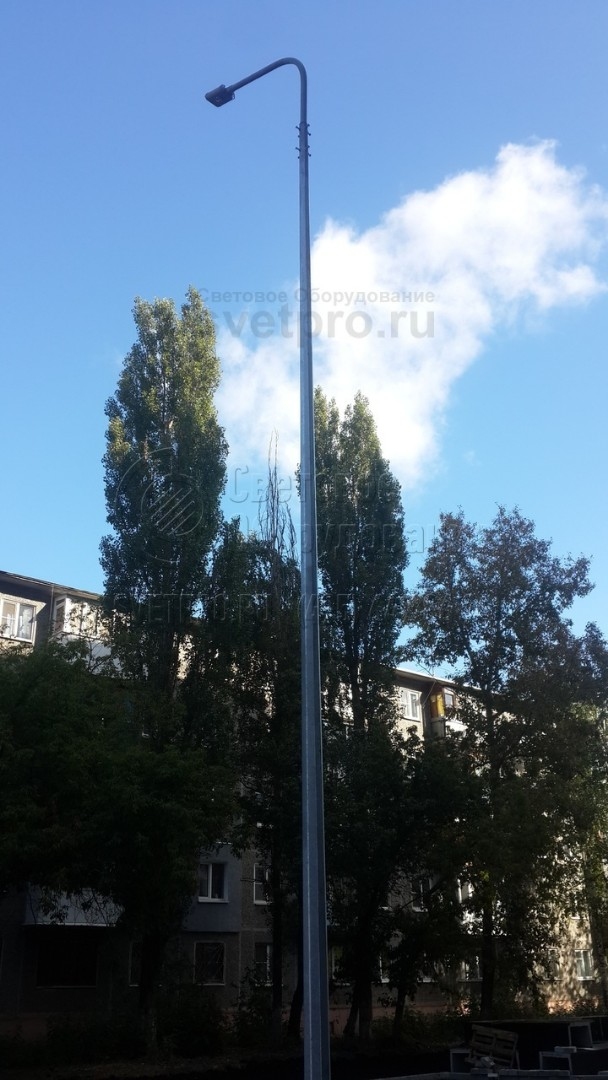

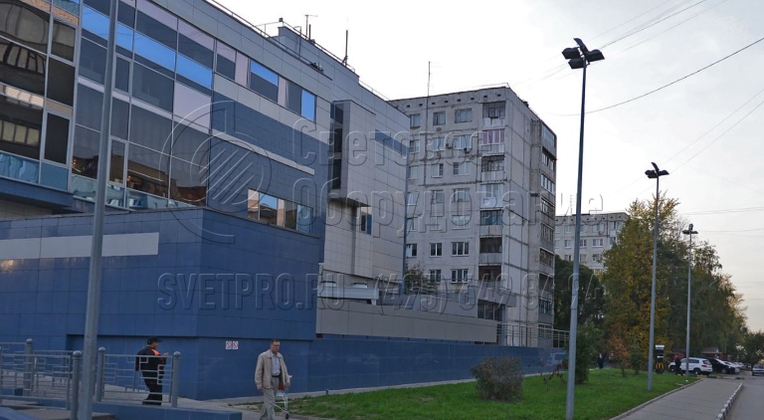

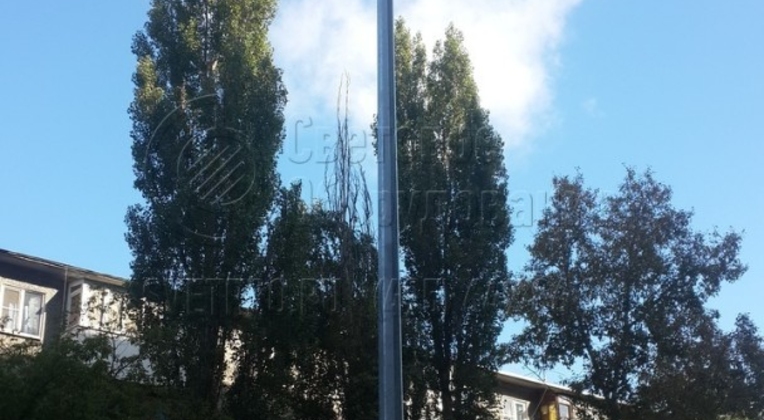

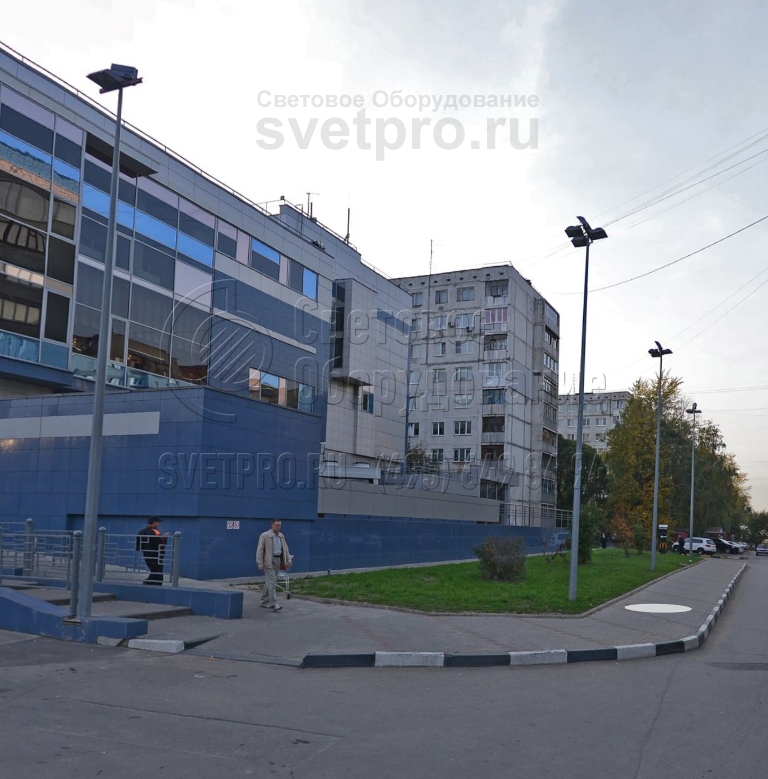

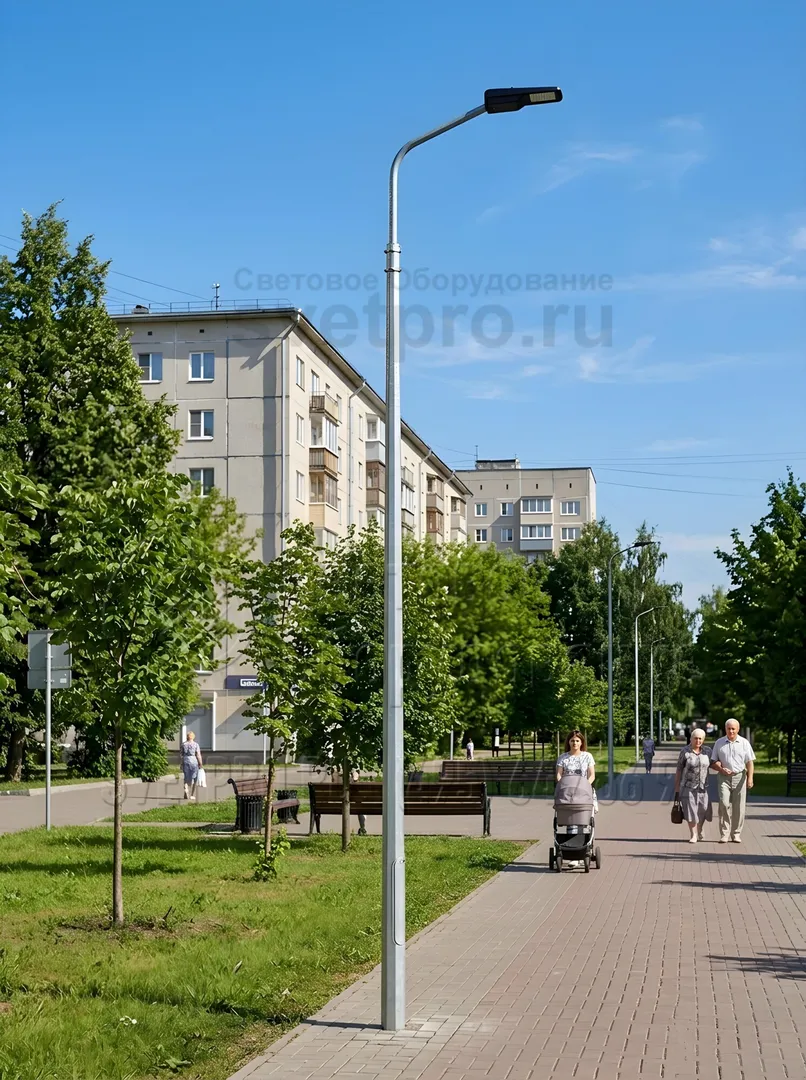

1. Освещение тротуаров и прилегающей территории с помощью прожекторов.
-

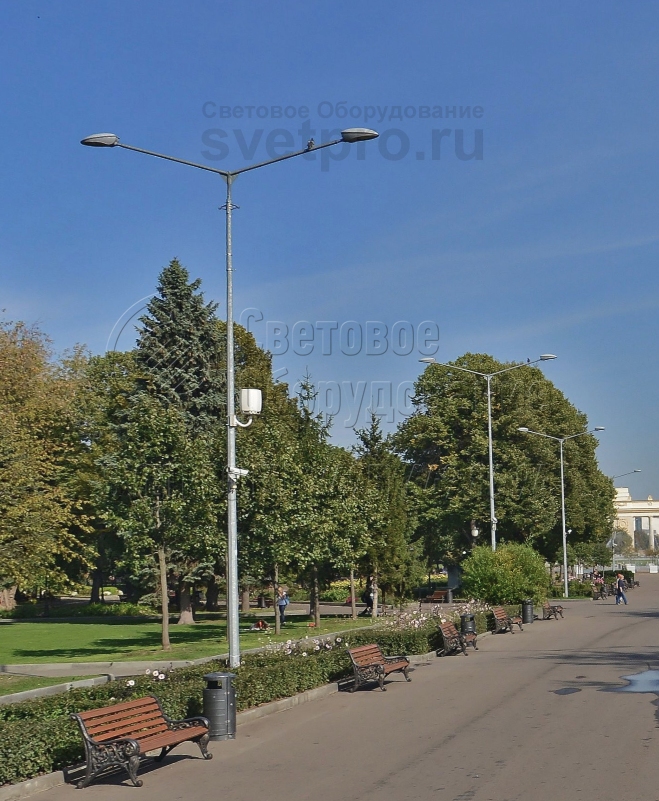

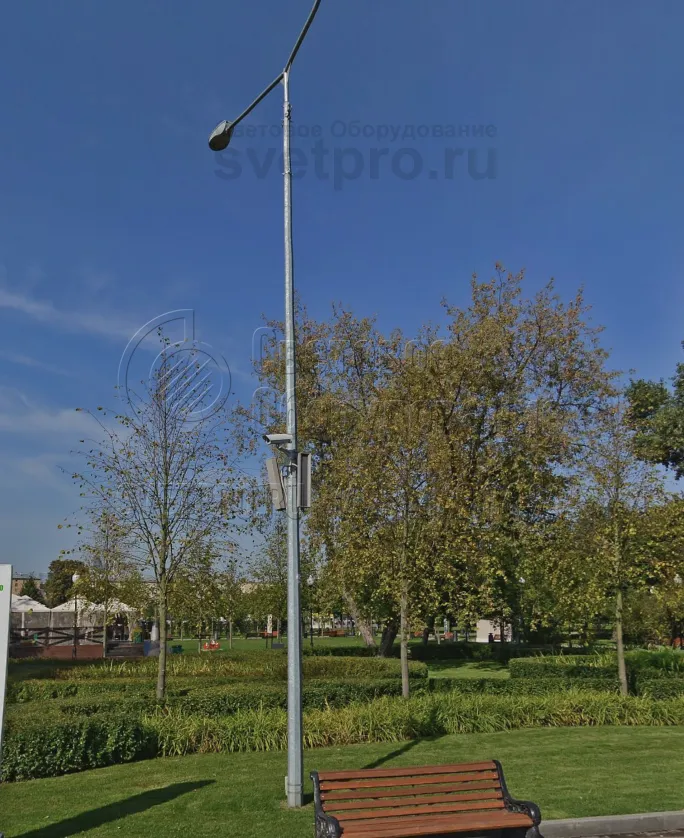

2. Размещение на опоре камеры видеонаблюдения и музыкальных колонок в парке. -

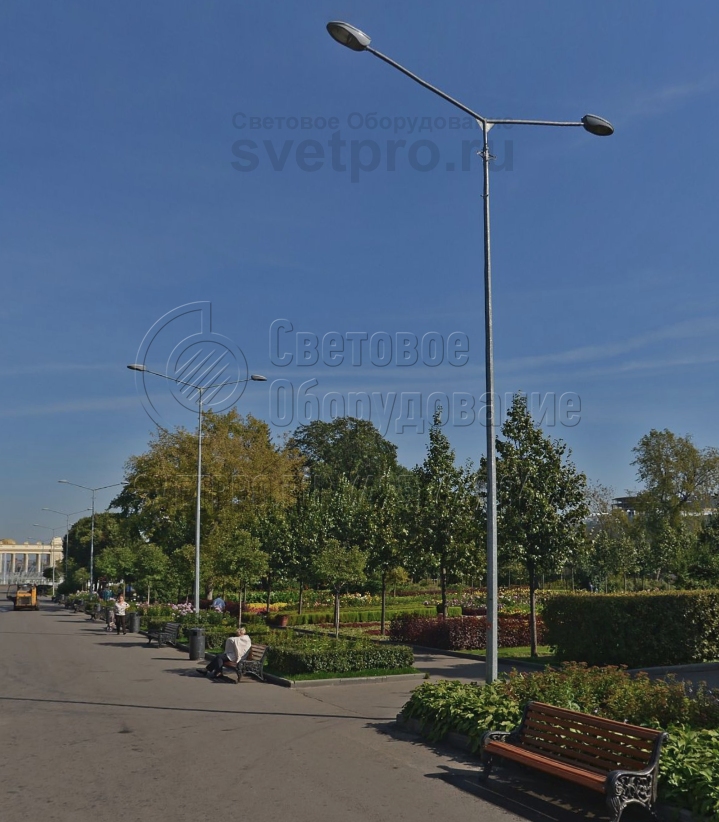

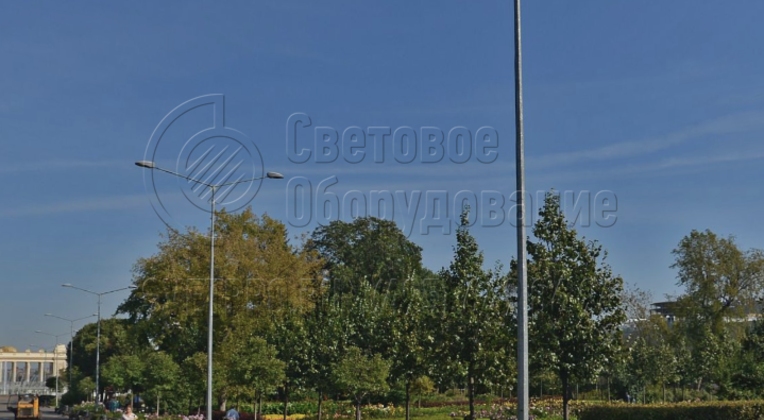

3. Освещение парка отдыха. -

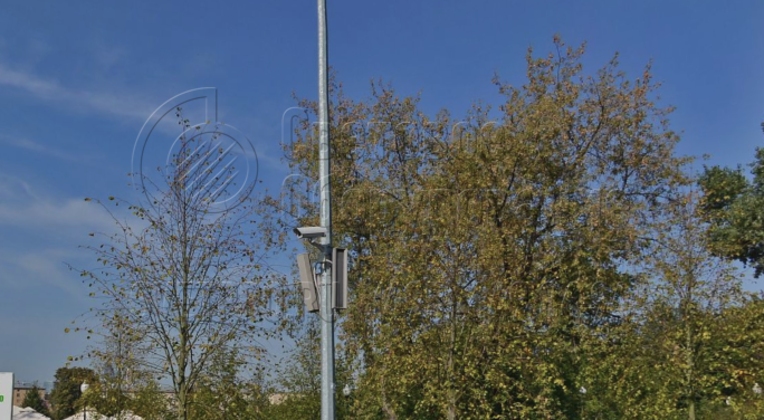

4. Осветительная опора для размещения WI‐FI антенн и камер видеонаблюдения. -

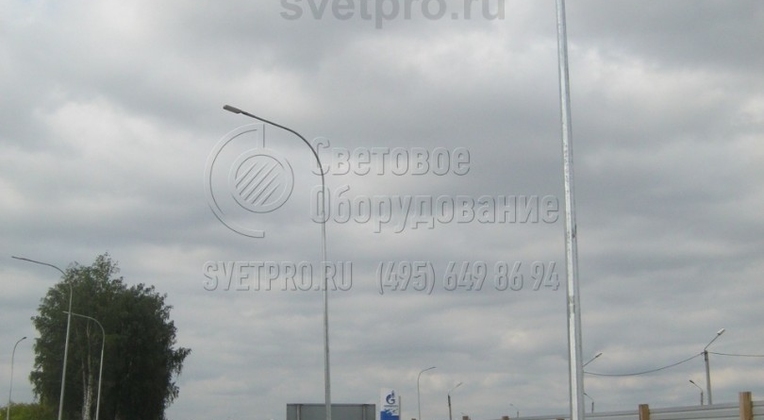

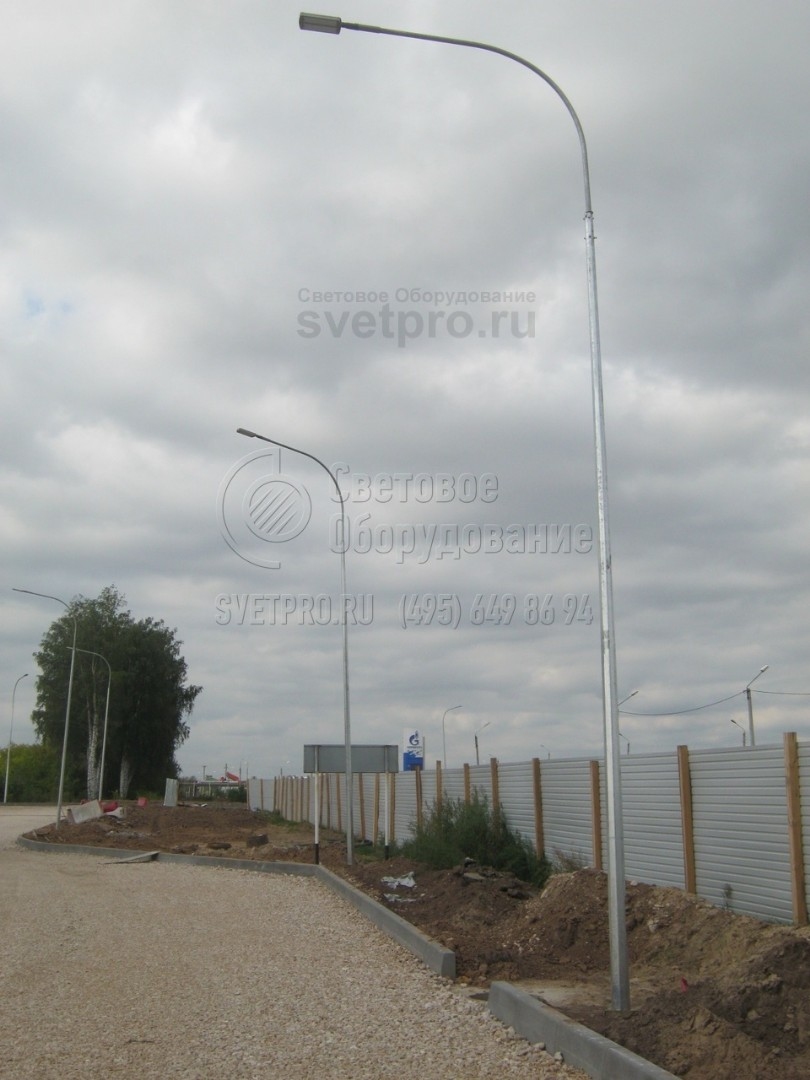

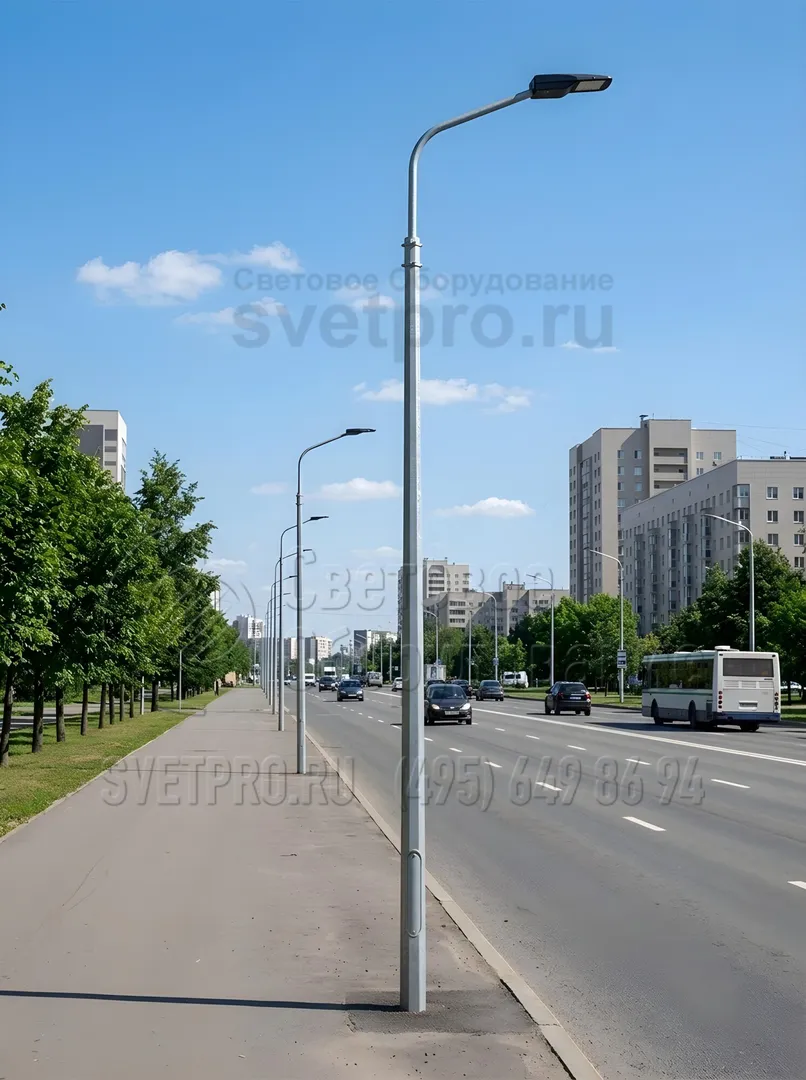

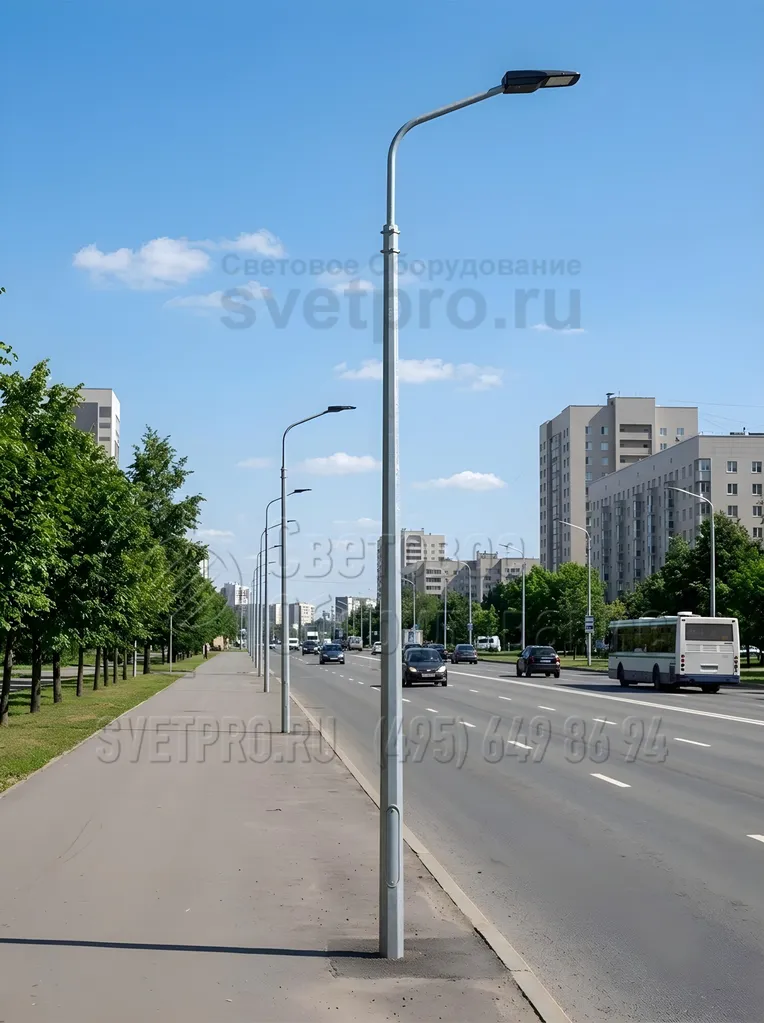

5. Световая опора для освещения внутридворовых территорий и автомобильных дорог. -
6. Опоры для освещения автомобильных стоянок.
